2020 Peugeot 508 Vodič za korisnike (in Croatian)

199
U slučaju kvara
8– Električni podizači prozora.– Datum i sat.– Memorirane radijske postaje.

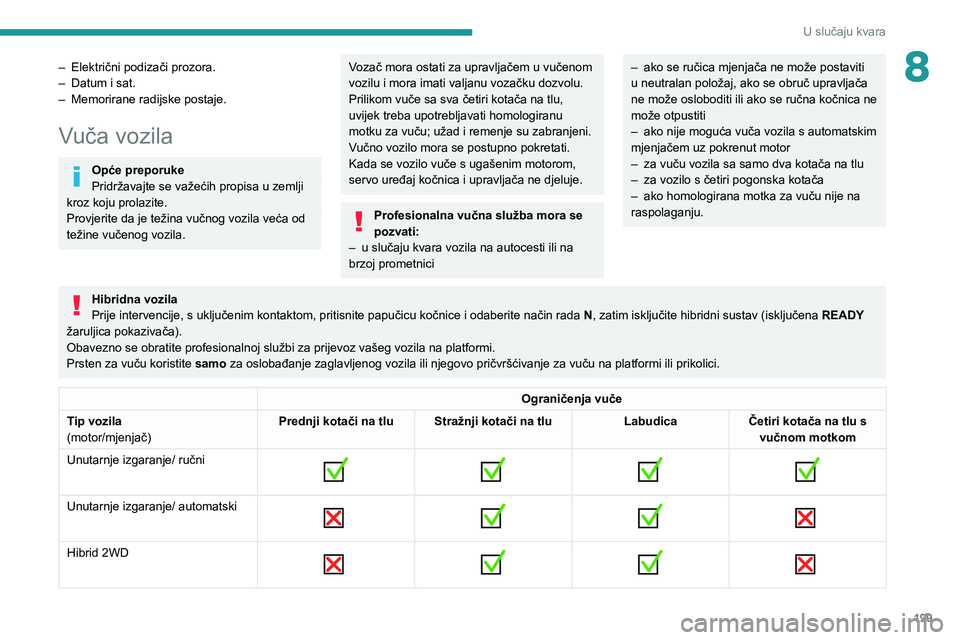

Vuča vozila
Opće preporuke
Pridržavajte se važećih propisa u zemlji
kroz koju prolazite.
Provjerite da je težina vučnog vozila veća od
težine vučenog vozila.
Vozač mora ostati za upravljačem u vučenom
vozilu i mora imati valjanu vozačku dozvolu.
Prilikom vuče sa sva četiri kotača na tlu,
uvijek treba upotrebljavati homologiranu
motku za vuču; užad i remenje su zabranjeni.
Vučno vozilo mora se postupno pokretati.
Kada se vozilo vuče s ugašenim motorom,
servo uređaj kočnica i upravljača ne djeluje.
Profesionalna vučna služba mora se
pozvati:
– u slučaju kvara vozila na autocesti ili na brzoj prometnici
– ako se ručica mjenjača ne može postaviti u neutralan položaj, ako se obruč upravljača
ne može osloboditi ili ako se ručna kočnica ne
može otpustiti
– ako nije moguća vuča vozila s automatskim mjenjačem uz pokrenut motor– za vuču vozila sa samo dva kotača na tlu– za vozilo s četiri pogonska kotača– ako homologirana motka za vuču nije na raspolaganju.
Hibridna vozila
Prije intervencije, s uključenim kontaktom, pritisnite papučicu kočnice i odaberite način rada N, zatim isključite hibridni sustav (isključena READY
žaruljica pokazivača).
Obavezno se obratite profesionalnoj službi za prijevoz vašeg vozila na platformi.
Prsten za vuču koristite samo
za oslobađanje zaglavljenog vozila ili njegovo pričvršćivanje za vuču na platformi ili prikolici.
Ograničenja vuče
Tip vozila
(motor/mjenjač) Prednji kotači na tlu
Stražnji kotači na tlu LabudicaČetiri kotača na tlu s
vučnom motkom
Unutarnje izgaranje/ ručni








Unutarnje izgaranje/ automatski





Hibrid 2WD

200
U slučaju kvara
2WD: pogon na dva kotača.
U slučaju kvara akumulatora ili električne parkirne kočnice, važno je da pozovete profesionalnu vučnu labudicu (osim s ručnim mjenjačem).
Pristup alatima

Limuzina

SW
Prsten za vuču spremljen je u kutiji s alatom
ispod podnice prtljažnika.
Više informacija o kompletu alata potražite u
odgovarajućem odjeljku.
Vuča vozila
Za pristup navoju prednjeg vijka:

► Otkvačite poklopac pritiskanjem donjeg dijela.► Otpustite poklopac povlačenjem udesno, a zatim prema dolje.
Za vuču:
► Do kraja zavrnite prsten za vuču.► Postavite motku za vuču.
► Postavite mjenjač u neutralan položaj.
Nepridržavanje ovih uputa može
rezultirati oštećenjem određenih
komponenti (kočnice, mjenjač itd.) i
izostankom pomoći pri kočenju tijekom
sljedećeg pokretanja motora.
Automatski mjenjač: nikad ne vucite vozilo s pogonskim kotačima na tlu i
ugašenim motorom.
► Otključajte stup upravljača i otpustite parkirnu kočnicu.► Upalite četiri žmigavca na oba vozila.► Polako krenite i sporo vozite na kratkoj udaljenosti.
Vuča drugog vozila
Za pristup navoju stražnjeg vijka:

201
U slučaju kvara
8► Otkvačite poklopac pritiskom njegovog donjeg dijela.
Za vuču:
► Do kraja zavrnite prsten za vuču.► Postavite motku za vuču.► Upalite četiri žmigavca na oba vozila.► Polako krenite i sporo vozite na kratkoj udaljenosti.

202
Tehnički podaci

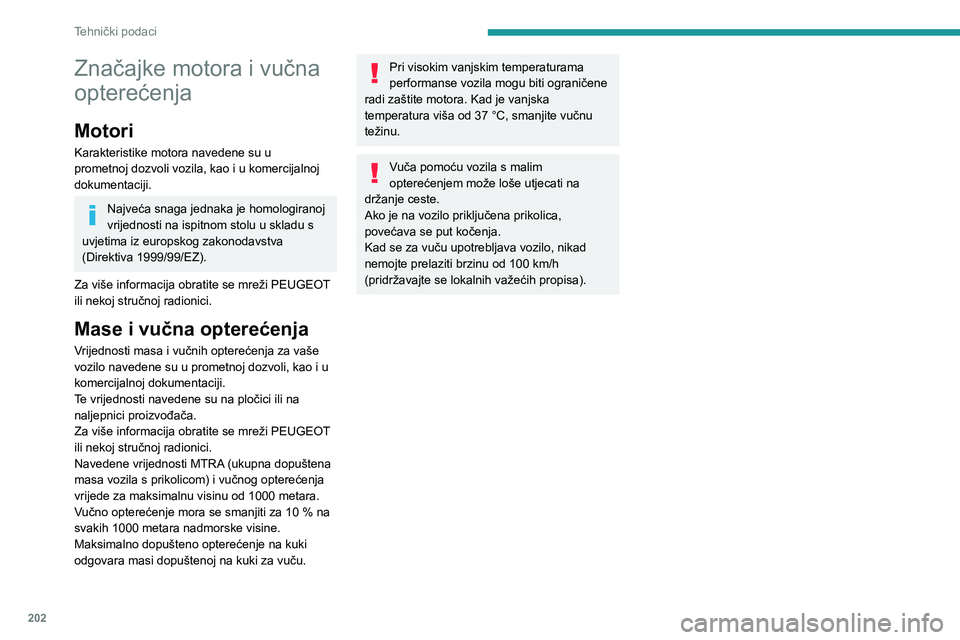

Značajke motora i vučna
opterećenja
Motori
Karakteristike motora navedene su u
prometnoj dozvoli vozila, kao i u komercijalnoj
dokumentaciji.
Najveća snaga jednaka je homologiranoj
vrijednosti na ispitnom stolu u skladu s
uvjetima iz europskog zakonodavstva
(Direktiva 1999/99/EZ).
Za više informacija obratite se mreži PEUGEOT
ili nekoj stručnoj radionici.
Mase i vučna opterećenja
Vrijednosti masa i vučnih opterećenja za vaše
vozilo navedene su u prometnoj dozvoli, kao i u
komercijalnoj dokumentaciji.
Te vrijednosti navedene su na pločici ili na
naljepnici proizvođača.
Za više informacija obratite se mreži PEUGEOT
ili nekoj stručnoj radionici.
Navedene vrijednosti MTRA (ukupna dopuštena
masa vozila s prikolicom) i vučnog opterećenja
vrijede za maksimalnu visinu od 1000 metara. Vučno opterećenje mora se smanjiti za 10 % na svakih 1000 metara nadmorske visine.
Maksimalno dopušteno opterećenje na kuki
odgovara masi dopuštenoj na kuki za vuču.
Pri visokim vanjskim temperaturama
performanse vozila mogu biti ograničene
radi zaštite motora. Kad je vanjska
temperatura viša od 37 °C, smanjite vučnu težinu.
Vuča pomoću vozila s malim
opterećenjem može loše utjecati na
držanje ceste.
Ako je na vozilo priključena prikolica,
povećava se put kočenja.
Kad se za vuču upotrebljava vozilo, nikad
nemojte prelaziti brzinu od 100 km/h (pridržavajte se lokalnih važećih propisa).

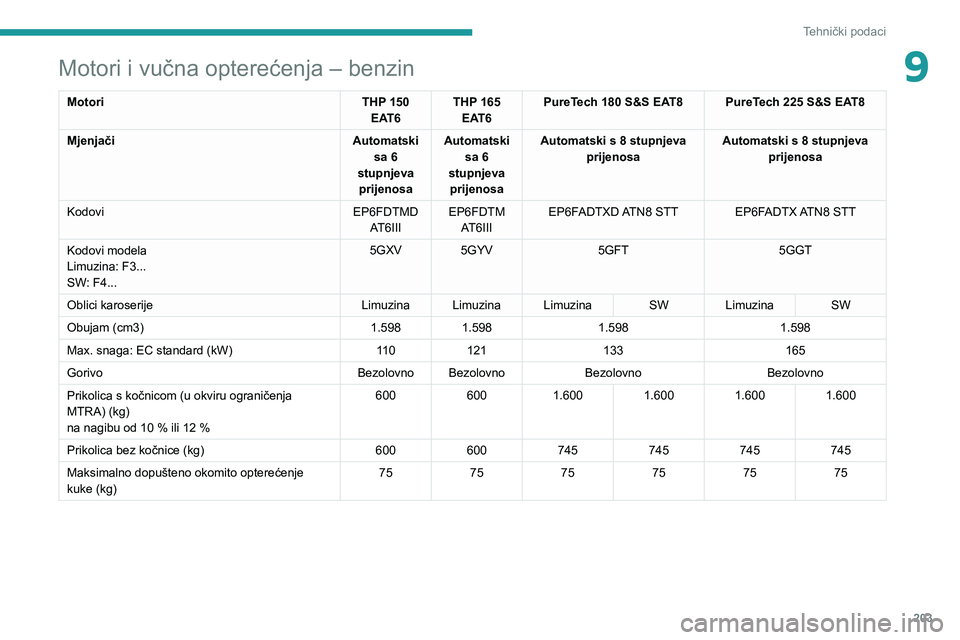

Motori i vučna opterećenja – benzin
Motori THP 150
EAT6 THP 165
EAT6 PureTech 180 S&S EAT8
PureTech 225 S&S EAT8
Mjenjači Automatski
sa 6
stupnjeva prijenosa Automatski
sa 6
stupnjeva prijenosa Automatski s 8 stupnjeva
prijenosa Automatski s 8 stupnjeva
prijenosa
Kodovi EP6FDTMD
AT6III EP6FDTM
AT6III EP6FADTXD ATN8 STT
EP6FADTX ATN8 STT
Kodovi modela
Limuzina: F3...
SW: F4... 5GXV
5GYV 5GFT 5GGT
Oblici karoserije LimuzinaLimuzinaLimuzina SWLimuzina SW
Obujam (cm3) 1.5981.598 1.598 1.598
Max. snaga: EC standard (kW) 11 0121 133 165
Gorivo Bezolovno Bezolovno Bezolovno Bezolovno
Prikolica s kočnicom (u okviru ograničenja
MTRA) (kg)
na nagibu od 10 % ili 12 % 600
6001.600 1.6001.6001.600
Prikolica bez kočnice (kg) 600600745745745745
Maksimalno dopušteno okomito opterećenje
kuke (kg) 75
7575757575

203
Tehnički podaci
9Motori i vučna opterećenja – benzin
MotoriTHP 150
EAT6 THP 165
EAT6 PureTech 180 S&S EAT8
PureTech 225 S&S EAT8
Mjenjači Automatski
sa 6
stupnjeva prijenosa Automatski
sa 6
stupnjeva prijenosa Automatski s 8 stupnjeva
prijenosa Automatski s 8 stupnjeva
prijenosa
Kodovi EP6FDTMD
AT6III EP6FDTM
AT6III EP6FADTXD ATN8 STT
EP6FADTX ATN8 STT
Kodovi modela
Limuzina: F3...
SW: F4... 5GXV
5GYV 5GFT 5GGT
Oblici karoserije LimuzinaLimuzinaLimuzina SWLimuzina SW
Obujam (cm3) 1.5981.598 1.598 1.598
Max. snaga: EC standard (kW) 11 0121 133 165
Gorivo Bezolovno Bezolovno Bezolovno Bezolovno
Prikolica s kočnicom (u okviru ograničenja
MTRA) (kg)
na nagibu od 10 % ili 12 % 600
6001.600 1.6001.6001.600
Prikolica bez kočnice (kg) 600600745745745745
Maksimalno dopušteno okomito opterećenje
kuke (kg) 75
7575757575

204
Tehnički podaci

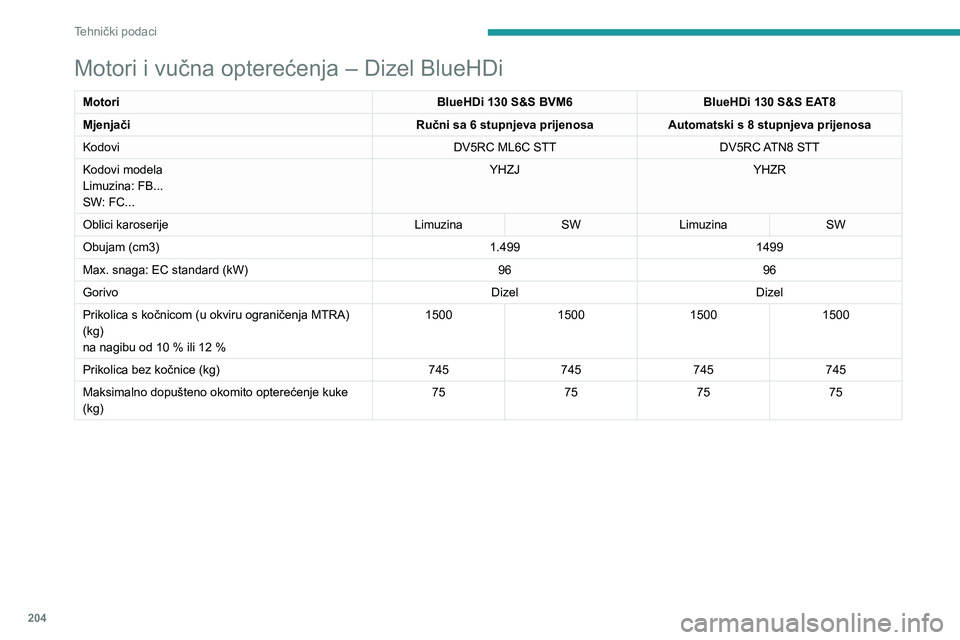

Motori i vučna opterećenja – Dizel BlueHDi
MotoriBlueHDi 130 S&S BVM6BlueHDi 130 S&S EAT8
Mjenjači Ručni sa 6 stupnjeva prijenosaAutomatski s 8 stupnjeva prijenosa
Kodovi DV5RC ML6C STTDV5RC ATN8 STT
Kodovi modela
Limuzina: FB...
SW: FC... YHZJ
YHZR
Oblici karoserije LimuzinaSWLimuzina SW
Obujam (cm3) 1.4991499
Max. snaga: EC standard (kW) 9696
Gorivo DizelDizel
Prikolica s kočnicom (u okviru ograničenja MTRA)
(kg)
na nagibu od 10 % ili 12 % 1500
150015001500
Prikolica bez kočnice (kg) 745745745745
Maksimalno dopušteno okomito opterećenje kuke
(kg) 75
757575

205
Tehnički podaci

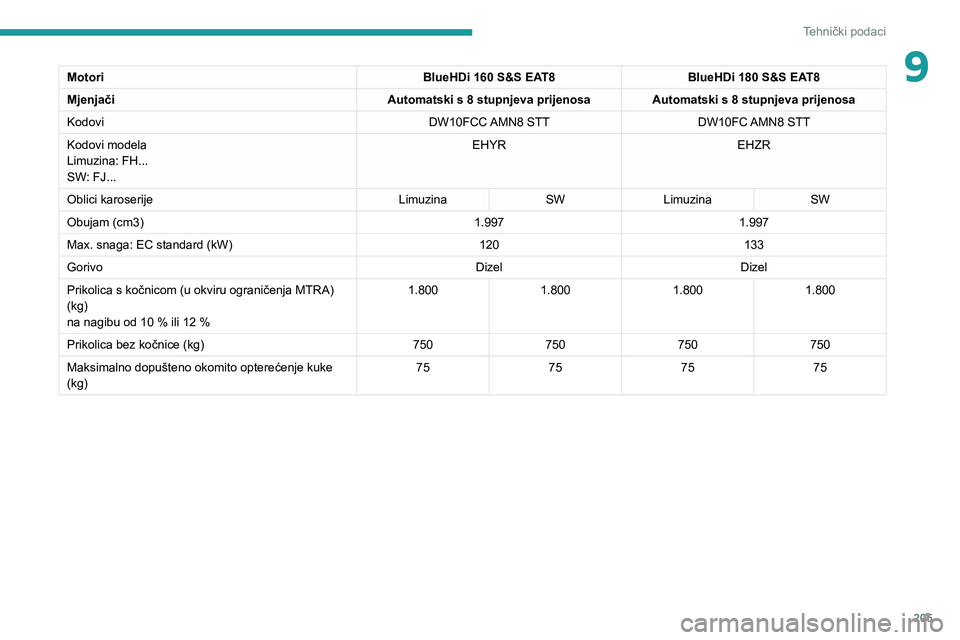

9MotoriBlueHDi 160 S&S EAT8BlueHDi 180 S&S EAT8
Mjenjači Automatski s 8 stupnjeva prijenosaAutomatski s 8 stupnjeva prijenosa
Kodovi DW10FCC AMN8 STTDW10FC AMN8 STT
Kodovi modela
Limuzina: FH...
SW: FJ... EHYR
EHZR
Oblici karoserije LimuzinaSWLimuzina SW
Obujam (cm3) 1.9971.997
Max. snaga: EC standard (kW) 120133
Gorivo DizelDizel
Prikolica s kočnicom (u okviru ograničenja MTRA)
(kg)
na nagibu od 10 % ili 12 % 1.800
1.8001.8001.800
Prikolica bez kočnice (kg) 750750750750
Maksimalno dopušteno okomito opterećenje kuke
(kg) 75
757575

206
Tehnički podaci

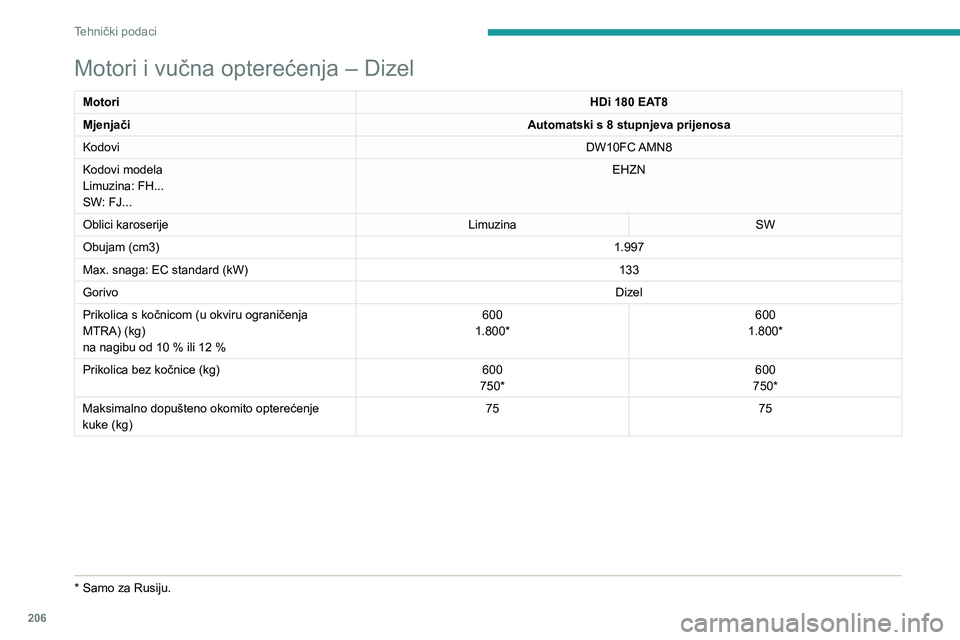

Motori i vučna opterećenja – Dizel
MotoriHDi 180 EAT8
Mjenjači Automatski s 8 stupnjeva prijenosa
Kodovi DW10FC AMN8
Kodovi modela
Limuzina: FH...
SW: FJ... EHZN
Oblici karoserije LimuzinaSW
Obujam (cm3) 1.997
Max. snaga: EC standard (kW) 133
Gorivo Dizel
Prikolica s kočnicom (u okviru ograničenja
MTRA) (kg)
na nagibu od 10 % ili 12 % 600
1.800* 600
1.800*
Prikolica bez kočnice (kg) 600
750* 600
750*
Maksimalno dopušteno okomito opterećenje
kuke (kg) 75
75
* Samo za Rusiju.
Motor i vučna opterećenja – hibrid
HYBRID 225 e-EAT8
Kod EP6FADTXHPD
Kodovi modela
Limuzina: F3...
SW: F4... 5GQU/C
Oblici karoserije LimuzinaSW
Prikolica s kočnicom (u okviru ograničenja MTRA) (kg)
na nagibu od 10 % ili 12 % 1.330
1 340
Prikolica bez kočnice (kg) 745
Maksimalno dopušteno okomito opterećenje kuke (kg) 5462
Benzinski motor
PureTech 180
Mjenjač Električni automatski s 8 stupnjeva prijenosa
Obujam (cm3) 1598
Max. snaga: EC standard (kW) 132
Gorivo Bezolovno
Elektromotor
Tehnologija Sinkroni sa stalnim magnetima
Max. snaga: EC standard (kW) 80
Akumulator
Tehnologija Litij-ionski
Napon (volta AC) 240-400
Max. potrošnja (kWh)11,8
Kombinirana snaga (kW) 165
