2020 Peugeot 508 Vodič za korisnike (in Croatian)

183
U slučaju kvara

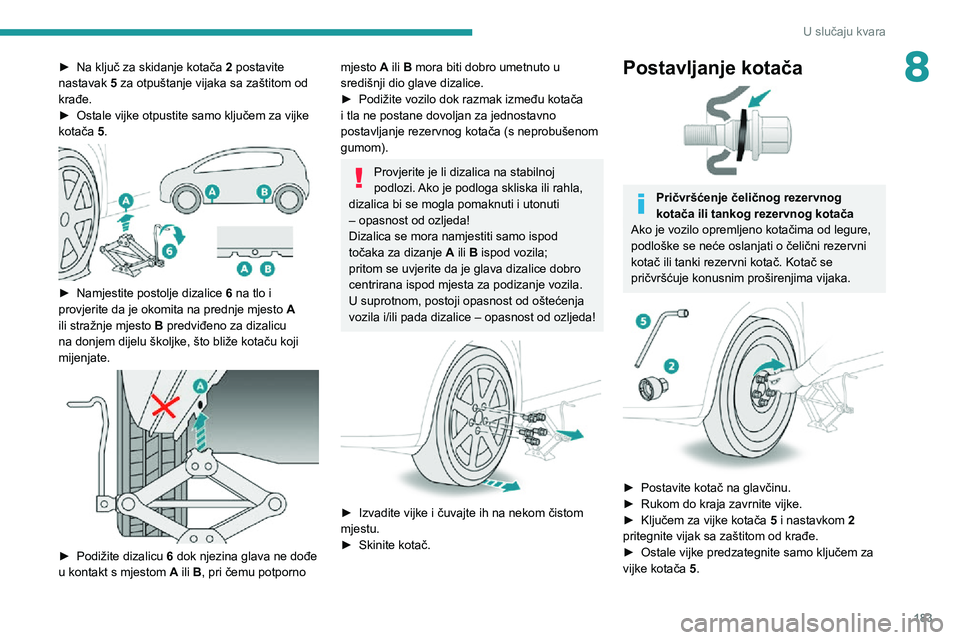

8► Na ključ za skidanje kotača 2 postavite
nastavak 5 za otpuštanje vijaka sa zaštitom od
krađe.
► Ostale vijke otpustite samo ključem za vijke kotača 5.

► Namjestite postolje dizalice 6 na tlo i
provjerite da je okomita na prednje mjesto A
ili stražnje mjesto B predviđeno za dizalicu
na donjem dijelu školjke, što bliže kotaču koji
mijenjate.


► Podižite dizalicu 6 dok njezina glava ne dođe
u kontakt s mjestom A ili B, pri čemu potporno
mjesto A ili B mora biti dobro umetnuto u
središnji dio glave dizalice.
► Podižite vozilo dok razmak između kotača i tla ne postane dovoljan za jednostavno
postavljanje rezervnog kotača (s neprobušenom
gumom).
Provjerite je li dizalica na stabilnoj
podlozi. Ako je podloga skliska ili rahla,
dizalica bi se mogla pomaknuti i utonuti
– opasnost od ozljeda!
Dizalica se mora namjestiti samo ispod
točaka za dizanje A ili B ispod vozila;
pritom se uvjerite da je glava dizalice dobro
centrirana ispod mjesta za podizanje vozila.
U suprotnom, postoji opasnost od oštećenja
vozila i/ili pada dizalice – opasnost od ozljeda!


► Izvadite vijke i čuvajte ih na nekom čistom mjestu.
► Skinite kotač.
Postavljanje kotača

Pričvršćenje čeličnog rezervnog
kotača ili tankog rezervnog kotača
Ako je vozilo opremljeno kotačima od legure,
podloške se neće oslanjati o čelični rezervni
kotač ili tanki rezervni kotač. Kotač se
pričvršćuje konusnim proširenjima vijaka.


► Postavite kotač na glavčinu.► Rukom do kraja zavrnite vijke.► Ključem za vijke kotača 5 i nastavkom 2
pritegnite vijak sa zaštitom od krađe.
► Ostale vijke predzategnite samo ključem za vijke kotača 5.

184
U slučaju kvara

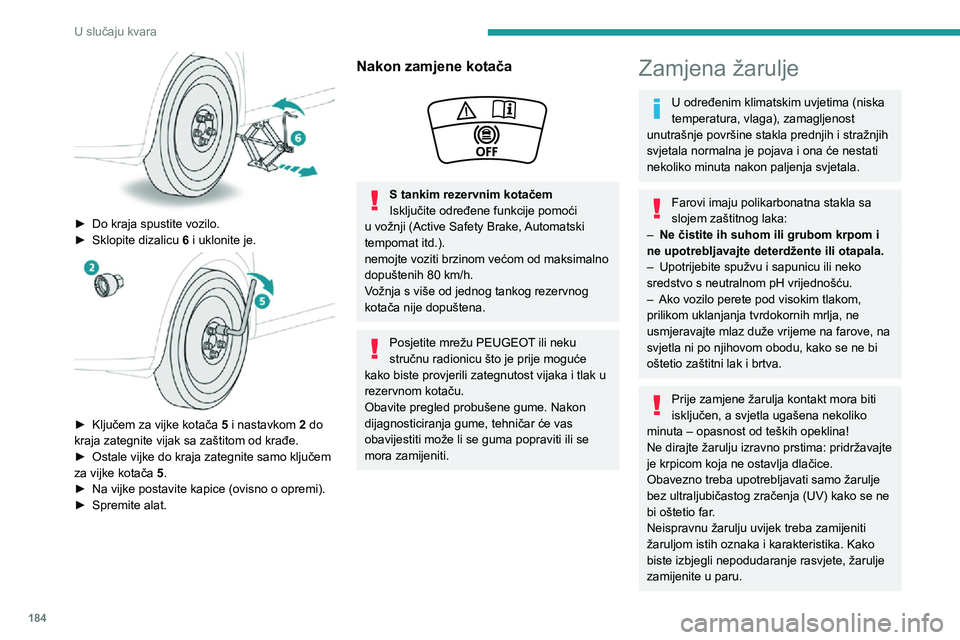

► Do kraja spustite vozilo.► Sklopite dizalicu 6 i uklonite je.

► Ključem za vijke kotača 5 i nastavkom 2 do
kraja zategnite vijak sa zaštitom od krađe.
► Ostale vijke do kraja zategnite samo ključem za vijke kotača 5.► Na vijke postavite kapice (ovisno o opremi).► Spremite alat.
Nakon zamjene kotača

S tankim rezervnim kotačem
Isključite određene funkcije pomoći
u vožnji (Active Safety Brake, Automatski
tempomat itd.).
nemojte voziti brzinom većom od maksimalno
dopuštenih 80 km/h.Vožnja s više od jednog tankog rezervnog
kotača nije dopuštena.
Posjetite mrežu PEUGEOT ili neku
stručnu radionicu što je prije moguće
kako biste provjerili zategnutost vijaka i tlak u
rezervnom kotaču.
Obavite pregled probušene gume. Nakon
dijagnosticiranja gume, tehničar će vas
obavijestiti može li se guma popraviti ili se
mora zamijeniti.
Zamjena žarulje
U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih i stražnjih
svjetala normalna je pojava i ona će nestati
nekoliko minuta nakon paljenja svjetala.
Farovi imaju polikarbonatna stakla sa
slojem zaštitnog laka:
– Ne čistite ih suhom ili grubom krpom i
ne upotrebljavajte deterdžente ili otapala.
– Upotrijebite spužvu i sapunicu ili neko sredstvo s neutralnom pH vrijednošću.– Ako vozilo perete pod visokim tlakom, prilikom uklanjanja tvrdokornih mrlja, ne
usmjeravajte mlaz duže vrijeme na farove, na
svjetla ni po njihovom obodu, kako se ne bi
oštetio zaštitni lak i brtva.
Prije zamjene žarulja kontakt mora biti
isključen, a svjetla ugašena nekoliko
minuta – opasnost od teških opeklina!
Ne dirajte žarulju izravno prstima: pridržavajte
je krpicom koja ne ostavlja dlačice.
Obavezno treba upotrebljavati samo žarulje
bez ultraljubičastog zračenja (UV) kako se ne
bi oštetio far.
Neispravnu žarulju uvijek treba zamijeniti
žaruljom istih oznaka i karakteristika. Kako
biste izbjegli nepodudaranje rasvjete, žarulje
zamijenite u paru.

185
U slučaju kvara
8Zamjena žarulja
Radnje izvršite redoslijedom obrnutim od
skidanja.
Farovi i svjetla sa svjetlećim
diodama (LED)
Ovisno o verziji, vrste farova i svjetla na koje se
to odnosi su:
– Farovi u Full LED tehnologiji.– Izmaknuta dnevna svjetala.– Bočni pokazivači smjera.– Bočna spot svjetla.– 3D stražnja svjetla.– Treće stop svjetlo.– Svjetlo registarske pločice.
Za zamjenu ovih žarulja obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Ne dirajte žarulje tehnologije "Full LED" –
opasnost od strujnog udara!
Prednja svjetla
Model sa svjetlima "Full LED"
tehnologije


1. Dnevna svjetla / pozicijska svjetla /
Pokazivači smjera
2. Kratka svjetla
3. Duga svjetla
4. Statička svjetla u raskrižjima
Model s halogenim žaruljama

1.Dnevna svjetla / pozicijska svjetla (LED)
2. Duga svjetla (H7)
3. Kratka svjetla (H7)
4. Pokazivači smjera (PWY24W).
Otvaranje poklopca motora / pristup
žaruljama
Ako je motor vruć, nastavite s oprezom –
opasnost od opeklina!
Pripazite na predmete ili odjeću koju bi mogle
zahvatiti lopatice ventilatora za hlađenje –
opasnost od gušenja!

186
U slučaju kvara

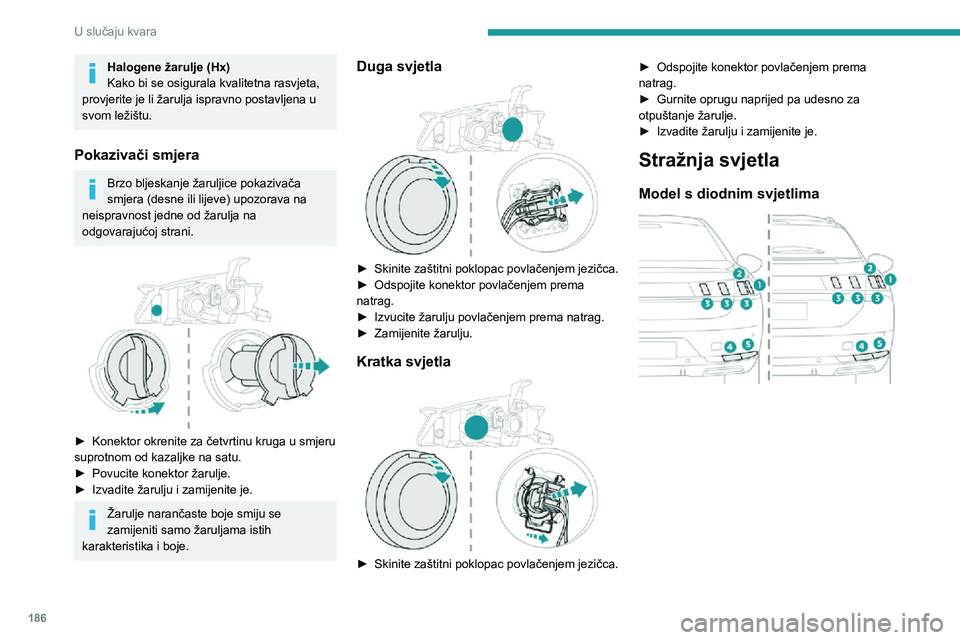

Halogene žarulje (Hx)
Kako bi se osigurala kvalitetna rasvjeta,
provjerite je li žarulja ispravno postavljena u
svom ležištu.
Pokazivači smjera
Brzo bljeskanje žaruljice pokazivača
smjera (desne ili lijeve) upozorava na
neispravnost jedne od žarulja na
odgovarajućoj strani.


► Konektor okrenite za četvrtinu kruga u smjeru suprotnom od kazaljke na satu.► Povucite konektor žarulje.► Izvadite žarulju i zamijenite je.
Žarulje narančaste boje smiju se
zamijeniti samo žaruljama istih
karakteristika i boje.
Duga svjetla

► Skinite zaštitni poklopac povlačenjem jezičca.► Odspojite konektor povlačenjem prema natrag.► Izvucite žarulju povlačenjem prema natrag.► Zamijenite žarulju.
Kratka svjetla

► Skinite zaštitni poklopac povlačenjem jezičca.
► Odspojite konektor povlačenjem prema natrag.► Gurnite oprugu naprijed pa udesno za otpuštanje žarulje.► Izvadite žarulju i zamijenite je.
Stražnja svjetla
Model s diodnim svjetlima

187
U slučaju kvara
8Model sa prilagodljivim 3D Full LED
svjetlima


1.Pokazivači smjera (LED)
2. Stop svjetla (LED)
3. Pozicijska/dnevna svjetla (LED)
4. Svjetla za vožnju unatrag (P21W)
5. Svjetla za maglu (P21W)
Svjetla za vožnju unatrag / svjetla za
maglu


Svjetla za vožnju natrag

Svjetla za maglu
Ove žarulje zamjenjuju se s vanjske strane
stražnjeg branika.
► Zavucite ruku ispod branika.► Okrenite držač žarulje za četvrtinu kruga i uklonite ga.
► Žarulju okrenite za četvrtinu kruga i zamijenite je.
Ako žarulju mijenjate nekoliko minuta
nakon isključivanja kontakta, pripazite da
ne dotaknete prigušni lonac jer biste se mogli
opeći!
Zamjena osigurača
Pristup alatu
Štipaljka se nalazi iza poklopca kućišta
osigurača.
Ovisno o izvedbi:


► Otkvačite poklopac povlačenjem gornjeg lijevog dijela, zatim desnog dijela.► Potpuno skinite poklopac.
► Izvadite štipaljku iz ležišta.

188
U slučaju kvara

► Otvorite pretinac za rukavice.► Pritisnite ručicu na sredini poklopca kućišta osigurača.► Spustite poklopac do kraja.► Izvadite štipaljku iz ležišta.
Zamjena osigurača
Prije zamjene osigurača potrebno je:► utvrditi uzrok greške i otkloniti ga.► zaustaviti svu potrošnju energije.► zaustaviti vozilo i isključiti kontakt za paljenje.► locirati neispravan osigurač s pomoću tablica i shema namjene osigurača.
Prilikom zamjene osigurača, važno je sljedeće:
► koristite posebnu štipaljku za vađenje osigurača iz njegovog ležišta i provjerite stanje
njegove niti.
► uvijek zamijeniti neispravan osigurač osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati neispravnost
(opasnost od požara).
Ako se kvar ponovi nedugo nakon zamjene
osigurača, dajte provjeriti električnu opremu u
mreži PEUGEOT ili u nekoj stručnoj radionici.
Tablice namjene osigurača i odgovarajuće sheme možete pronaći u
mreži PEUGEOT ili u nekoj stručnoj radionici.
Zamjena nekog osigurača koji nije
naveden u sljedećim tablicama namjene
mogla bi uzrokovati ozbiljan kvar na vozilu.
Obratite se predstavniku PEUGEOT ili nekoj
stručnoj radionici.




Ispravan Pregorio

Štipaljka
Ugradnja dodatne električne opreme
Strujni krug vašeg vozila projektiran
je tako da radi sa serijskom i opcionalnom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora u vozilo, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
PEUGEOT ne prihvaća nikakvu
odgovornost za troškove nastale
popravcima vašeg vozila ili za popravak
neispravnosti zbog ugradnje dodatne opreme
koju nije isporučio niti preporučio PEUGEOT i
koja nije ugrađena prema njegovim pravilima,
naročito ako svi dodatno priključeni uređaji
ukupno troše više od 10 miliampera.
Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je u donjem dijelu
armaturne ploče (na lijevoj strani).
Da biste pristupili osiguračima, slijedite postupak
za pristup alatima za zamjenu osigurača.

189
U slučaju kvara
8Tablice osigurača
Kućište 1

Broj osiguračaJakost (A)Funkcije
F1 10 A"Elektrokromni" retrovizori.
F3 5 APrilagodljiva 3D stražnja svjetla.
F4 15 AZvučna signalizacija.
F5 20 APumpa stražnjeg perača stakla (SW).
F6 20 APumpa za pranje vjetrobrana.
F7 10 AStražnji USB priključci.
F8 20 AStražnji brisač (SW).
F10 30 ACentralno zaključavanje.
F 11 30 AZaključavanje/otključavanje poklopca prtljažnika.
F14 5 APozivi u pomoć i pozivi asistenciji- regulator alarma.
F24 5 AHi-Fi pojačalo.
F27 5 ASirena alarma.

190
U slučaju kvara

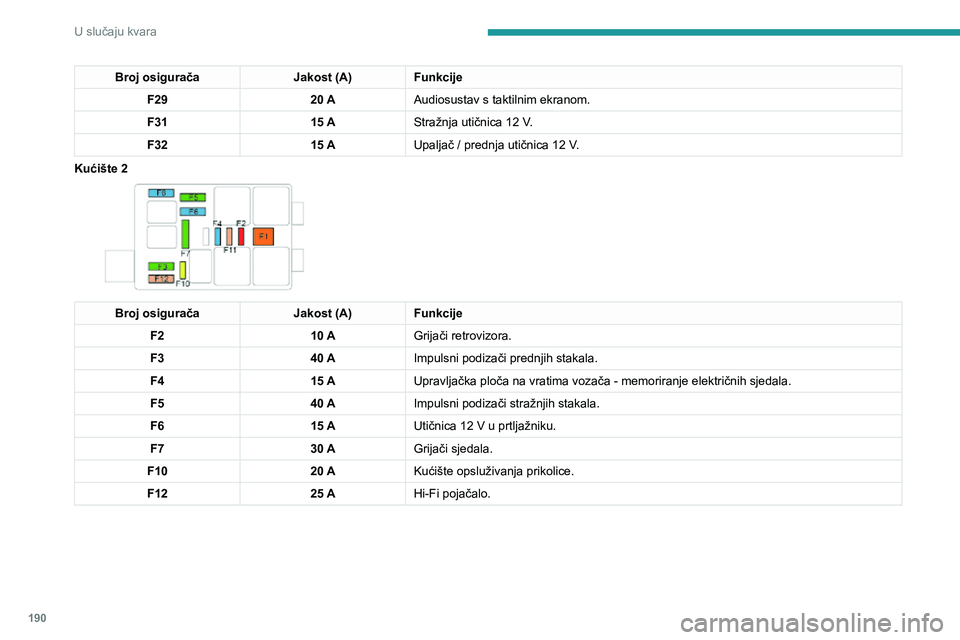

Broj osiguračaJakost (A)Funkcije
F29 20 AAudiosustav s taktilnim ekranom.
F31 15 A
Stražnja utičnica 12 V.
F3215 AUpaljač / prednja utičnica 12 V.
Kućište 2

Broj osigurača Jakost (A)Funkcije
F2 10 AGrijači retrovizora.
F3 40 AImpulsni podizači prednjih stakala.
F4 15 AUpravljačka ploča na vratima vozača - memoriranje električnih sjedala.
F5 40 AImpulsni podizači stražnjih stakala.
F6 15 A
Utičnica 12 V u prtljažniku.
F730 AGrijači sjedala.
F10 20 AKućište opsluživanja prikolice.
F12 25 AHi-Fi pojačalo.
