2020 Peugeot 508 Vodič za korisnike (in Croatian)

63
Ergonomija i komfor
32.Utičnica 12 V (120 W)
3.Svjetlo u prtljažniku
4. Kukica za torbu
5. Mreža za spremanje ili Hi-Fi pojačalo
6. Prsteni za učvršćivanje tereta
7. Pretinac / kutija s alatom ispod podnice


SW
1.Prekrivač prtljage
2. Ručice za preklapanje stražnjih sjedala
3. Kukice za vrećice
4.
Utičnica 12 V (120 W)
5. Svjetla u prtljažniku
6. Remeni za pričvršćivanje
7. Mreža za spremanje ili Hi-Fi pojačalo
8. Prsteni za učvršćivanje tereta
9. Pretinac / kutija s alatom ispod podnice
Prsteni za pričvršćivanje predviđeni su za
učvršćivanje prtljage raznim vrstama
mreža.
Mreže su dostupne kao opcija ili kao dodatna
oprema.
Za više informacija obratite se mreži
PEUGEOT.
Informacije o postavljanju mreže za
pridržavanje visokih predmeta (SW)
potražite u odgovarajućem odjeljku.
Pokrov prtljažnog prostora
(limuzina)


Sastoji se od dva dijela:– uklonjivi dio A, pričvršćen na stražnje stupove
prostora za suvozača,
– uklonjivi dio B, pričvršćen na okvir stražnjeg
stakla.


Za uklanjanje dijela A:► Zabilježite smjer montaže.► Otkopčajte stražnji dio za postavljanje 1 na
svakoj strani.
► Otkopčajte prednji dio za postavljanje 2 na
svakoj strani.
Ova se polica može sastaviti samo u jednom
smjeru.
Za ponovno postavljanje postupite obrnutim
redoslijedom.


Za uklanjanje dijela B:

64
Ergonomija i komfor
Mreža za pridržavanje
visokih predmeta (SW)

Zakvačena za posebna gornja i donja pričvrsna
mjesta, ta uklonjiva mreža omogućuje
iskorištavanje cijelog prostora za teret do stropa:
– iza prednjih sjedala (1. red), ako su stražnja sjedala preklopljena.– iza stražnjih sjedala (2. red) ako je uklonjen prekrivač prtljage.
Ona štiti putnike u slučaju naglog
kočenja.
► Otkopčajte dva bočna dijela za postavljanje 3.► Povucite prekrivač prtljage prema naprijed da biste odvojili dva stražnja dijela za postavljanje
4 na okviru.
Za ponovno postavljanje postupite obrnutim
redoslijedom.
U slučaju naglog usporavanja predmeti
odloženi na prekrivaču prtljage mogu
postati projektili.
Pokrov prtljažnog prostora
(SW)
Pristup

► Pritisnite ručicu i prekrivač prtljage automatski se podiže uzduž stupova prtljažnika.
Namotavanje

► Povucite ručicu prema sebi za automatsko namotavanje prekrivača prtljage.
Pomični dio A može se preklopiti uzduž naslona stražnjih sjedala.
Skidanje

► Pritisnite sklopku B i podignite najprije desnu
stranu, zatim lijevu stranu pokrova prtljažnog
prostora i skinite ga.
Postavljanje

► Namjestite lijevi kraj pokrova prtljažnog prostora u njegovo ležište 1 iza stražnjeg lijevog
sjedala.
► Pritisnite ručicu kalema B i namjestite ga u
njegovo ležište 2 na desnoj strani.
► Otpustite ručicu kako bi se pokrov prtljažnog prostora učvrstio.► Odmatajte sve dok se ne zakopča na stupove prtljažnika.
U slučaju naglog usporavanja,predmeti
odloženi na poklopcu prtljažnika mogu
postati projektili.

65
Ergonomija i komfor

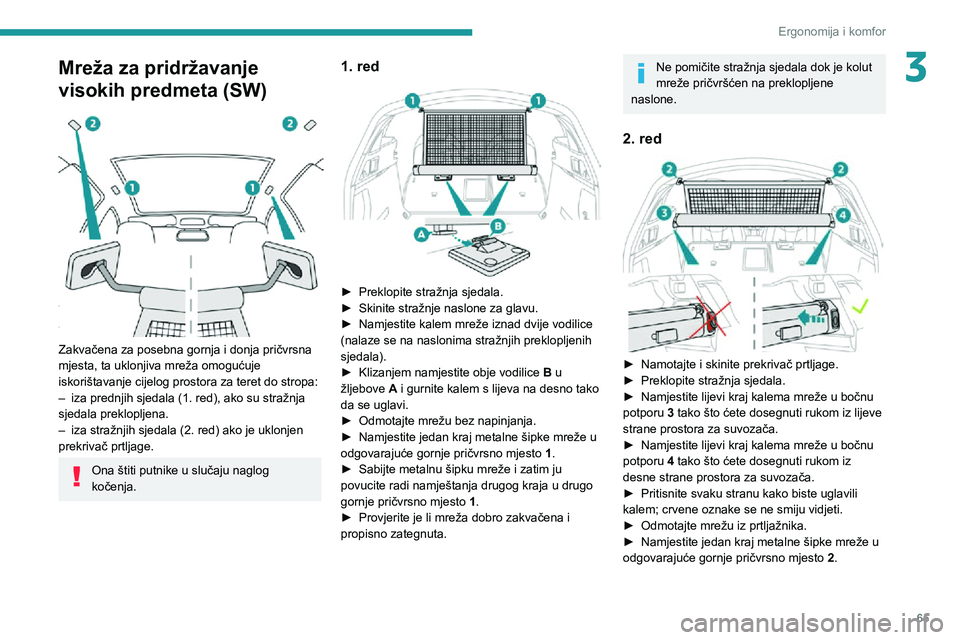

3Mreža za pridržavanje
visokih predmeta (SW)


Zakvačena za posebna gornja i donja pričvrsna
mjesta, ta uklonjiva mreža omogućuje
iskorištavanje cijelog prostora za teret do stropa:
– iza prednjih sjedala (1. red), ako su stražnja sjedala preklopljena.– iza stražnjih sjedala (2. red) ako je uklonjen prekrivač prtljage.
Ona štiti putnike u slučaju naglog
kočenja.
1. red

► Preklopite stražnja sjedala.► Skinite stražnje naslone za glavu.► Namjestite kalem mreže iznad dvije vodilice (nalaze se na naslonima stražnjih preklopljenih
sjedala).
► Klizanjem namjestite obje vodilice B u
žljebove A i gurnite kalem s lijeva na desno tako
da se uglavi.
► Odmotajte mrežu bez napinjanja.► Namjestite jedan kraj metalne šipke mreže u odgovarajuće gornje pričvrsno mjesto 1.► Sabijte metalnu šipku mreže i zatim ju povucite radi namještanja drugog kraja u drugo
gornje pričvrsno mjesto 1.
► Provjerite je li mreža dobro zakvačena i propisno zategnuta.
Ne pomičite stražnja sjedala dok je kolut
mreže pričvršćen na preklopljene
naslone.
2. red

► Namotajte i skinite prekrivač prtljage.► Preklopite stražnja sjedala.► Namjestite lijevi kraj kalema mreže u bočnu potporu 3 tako što ćete dosegnuti rukom iz lijeve
strane prostora za suvozača.
► Namjestite lijevi kraj kalema mreže u bočnu potporu 4 tako što ćete dosegnuti rukom iz
desne strane prostora za suvozača.
► Pritisnite svaku stranu kako biste uglavili kalem; crvene oznake se ne smiju vidjeti.► Odmotajte mrežu iz prtljažnika.► Namjestite jedan kraj metalne šipke mreže u odgovarajuće gornje pričvrsno mjesto 2.

66
Ergonomija i komfor
Pretinac za stvari

Limuzina

SW► Sasvim podignite podnicu prtljažnika za pristup pretincu za stvari.
Ovisno o izvedbi on sadržava:
– Pribor za privremeni popravak gume i priručni alat.– Rezervni kotač i priručni alat.– Kabel za punjenje akumulatora (hibridni).
► Sabijte metalnu šipku mreže i zatim ju povucite radi namještanja drugog kraja u drugo
gornje pričvrsno mjesto 2.
► Provjerite je li mreža dobro zakvačena i propisno zategnuta.► Podizanje i fiksiranje stražnjih sjedala.
Pomoćna utičnica 12 V
► Za priključivanje nekog uređaja koji radi pod naponom od 12 V (najveće snage: 120 W), podignite poklopac i spojite odgovarajući
adapter.
► Uključite kontakt za paljenje.
Priključivanjem nekog električnog
uređaja koji nije homologirao PEUGEOT,
poput USB punjača, mogu nastati smetnje u
radu električnih sklopova vozila, na primjer u
prijemu radijskog signala ili u prikazima na
ekranima.
Prsteni za učvršćivanje
tereta


Limuzina

SW
Prtljažnik ima četiri prstena za učvršćenje tereta
raznim vrstama mreža.
U modelu SW, dva su prstena fiksna, a druga su
dva pomična na stazama.
Za više informacija o raznim mrežama obratite
se mreži PEUGEOT.


Za pomicanje jednog od pomičnih prstena:► Pritisnite tipku i gurnite prsten natrag u svoj položaj.► Kad je u željenom položaju otpustite tipku kako biste ga pričvrstili.
Za uklanjanje ili ponovno postavljanje jednog od
pomičnih prstena:
► Dovedite ga na duguljasti otvor na stazi.► Kako biste pazili na smjer postavljanja, provjerite je li prsten postavljen okomito prema
vanjskoj strani vozila.
Nemojte zamijeniti prstene za učvršćenje
tereta za kukice za torbu ili zatezače
gornjeg remena.

67
Ergonomija i komfor
3Pretinac za stvari

Limuzina

SW► Sasvim podignite podnicu prtljažnika za pristup pretincu za stvari.
Ovisno o izvedbi on sadržava:
– Pribor za privremeni popravak gume i priručni alat.– Rezervni kotač i priručni alat.– Kabel za punjenje akumulatora (hibridni).
Svjetlo u prtljažniku
Automatski se pali pri otvaranju i gasi pri
zatvaranju prtljažnika.
Vrijeme u kojem svjetlo može ostati upaljeno
ovisi o sljedećim okolnostima:
– uz prekinut kontakt, približno deset minuta.– u štedljivom načinu rada, oko 30 sekunda.– kad motor radi, bez ograničenja.

68
Rasvjeta i vidljivost
Sklopke vanjske rasvjete
Glavna svjetla


Automatsko paljenje svjetala / dnevnih svjetalaUpaljena samo pozicijska svjetla
Upaljena kratka ili duga svjetla
„Funkcija Highway”
Uz glavna svjetla tehnologije "Full LED",
domet svjetlosnog snopa kratkih svjetala
automatski se povećava kad brzina vozila
postane veća od 110 km/h.
"Peugeot Adaptive LED technology"
Uz Full LED 3D stražnja svjetla, svjetlina
se podešava automatski radi optimalne
vidljivosti u svakom trenutku, danju i noću.
Prebacivanje svjetala

► Povucite sklopku za prebacivanje s kratkih svjetala na duga i obratno.
U načinu rada " AUTO" ili kad su upaljena samo
pozicijska svjetla, vozač može dati svjetlosni
signal dugim svjetlima povlačenjem sklopke.
Zasloni
Na ploči s instrumentima pali se kontrolna
žaruljica kojom se potvrđuje da su odgovarajuća
svjetla upaljena.
Na neispravnost neke žarulje upozorava stalno upaljena žaruljica, uz poruku i
zvučni signal.
Stražnja svjetla za maglu
Rade samo kad su upaljena kratka ili duga svjetla.

► Okrenite prsten prema naprijed za paljenje, odnosno unatrag za gašenje.
Prilikom automatskog gašenja svjetala (položaj
"AUTO") svjetla za maglu i kratka svjetla ostaju
upaljena.
Paljenje svjetala za maglu zabranjeno je
po vedrom vremenu ili po kiši, danju i
noću. U takvim uvjetima jačina svjetala mogla
bi zaslijepiti druge sudionike u prometu. Ona
se smiju upotrebljavati samo po magli ili kad
pada snijeg (propisi se mogu razlikovati
ovisno o zemlji).
Ne zaboravite ugasiti svjetla za maglu čim
vam ne budu više potrebna.
Gašenje svjetala nakon prekida
kontakta
U trenutku prekida kontakta, sva svjetla
odmah se gase, osim kratkih svjetala ako je
uključeno automatsko privremeno paljenje
svjetala.
Paljenje svjetala nakon prekida
kontakta
Za ponovno paljenje svjetala, okrenite prsten
u položaj „ AUTO“, zatim u željeni položaj.
Ako su vrata vozača otvorena, privremeni
zvučni signal upozorit će vozača da su svjetla
upaljena.
Ugasit će se automatski nakon određenog
vremena koje ovisi o napunjenosti
akumulatora (nakon prelaska u štedljiv način rada).
U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih i stražnjih
svjetala normalna je pojava i ona će nestati
nekoliko minuta nakon paljenja svjetala.
Nikad ne gledajte u svjetlosni snop Full
LED svjetala jer postoji velika opasnost
od oštećenja vida!
Vožnja u inozemstvu
Vozila opremljena halogenim žaruljama:
Ako se vozilo koristi u nekoj zemlji u kojoj
se promet odvija na suprotnoj strani ceste,
potrebno je podesiti kratka svjetla kako se ne
bi zasljepljivali vozači iz suprotnog smjera.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
Dnevna svjetla / pozicijska
svjetla
Ta LED svjetla s prednje i stražnje strane vozila
automatski se pale nakon pokretanja motora.
Imaju sljedeće funkcije:
– Dnevna svjetla (sklopka svjetala u položaju "AUTO" uz dovoljnu osvijetljenost).– Pozicijska svjetla (sklopka svjetala u položaju "AUTO" pri niskoj razini osvjetljenja ili u položaju

69

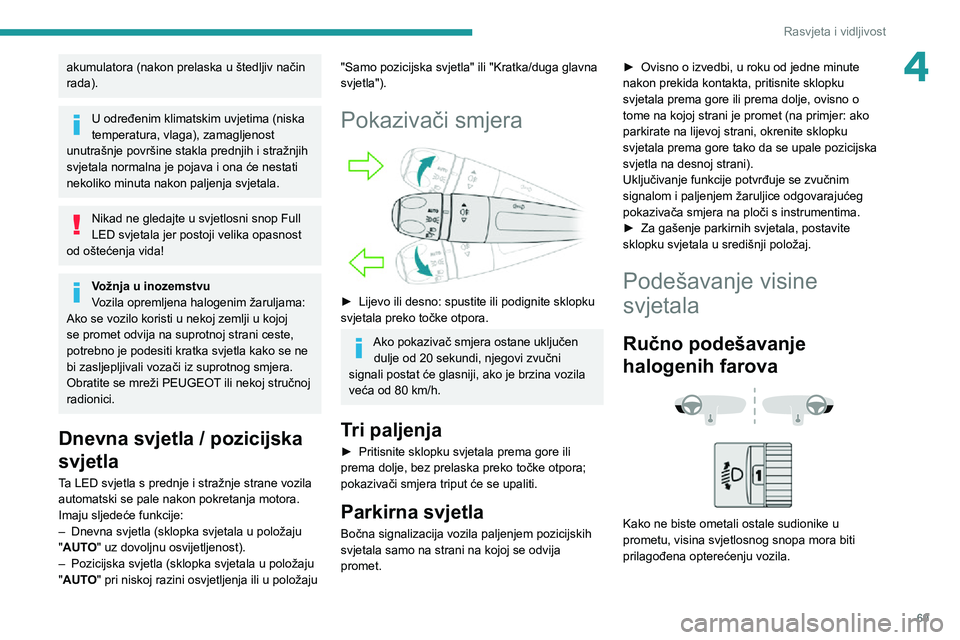

Rasvjeta i vidljivost
4akumulatora (nakon prelaska u štedljiv način
rada).
U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih i stražnjih
svjetala normalna je pojava i ona će nestati
nekoliko minuta nakon paljenja svjetala.
Nikad ne gledajte u svjetlosni snop Full
LED svjetala jer postoji velika opasnost
od oštećenja vida!
Vožnja u inozemstvu
Vozila opremljena halogenim žaruljama:
Ako se vozilo koristi u nekoj zemlji u kojoj
se promet odvija na suprotnoj strani ceste,
potrebno je podesiti kratka svjetla kako se ne
bi zasljepljivali vozači iz suprotnog smjera.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
Dnevna svjetla / pozicijska
svjetla
Ta LED svjetla s prednje i stražnje strane vozila
automatski se pale nakon pokretanja motora.
Imaju sljedeće funkcije:
– Dnevna svjetla (sklopka svjetala u položaju "AUTO" uz dovoljnu osvijetljenost).– Pozicijska svjetla (sklopka svjetala u položaju "AUTO" pri niskoj razini osvjetljenja ili u položaju
"Samo pozicijska svjetla" ili "Kratka/duga glavna
svjetla").
Pokazivači smjera

► Lijevo ili desno: spustite ili podignite sklopku svjetala preko točke otpora.
Ako pokazivač smjera ostane uključen dulje od 20 sekundi, njegovi zvučni
signali postat će glasniji, ako je brzina vozila
veća od 80 km/h.
Tri paljenja
► Pritisnite sklopku svjetala prema gore ili prema dolje, bez prelaska preko točke otpora;
pokazivači smjera triput će se upaliti.
Parkirna svjetla
Bočna signalizacija vozila paljenjem pozicijskih
svjetala samo na strani na kojoj se odvija
promet.
► Ovisno o izvedbi, u roku od jedne minute nakon prekida kontakta, pritisnite sklopku
svjetala prema gore ili prema dolje, ovisno o
tome na kojoj strani je promet (na primjer: ako
parkirate na lijevoj strani, okrenite sklopku
svjetala prema gore tako da se upale pozicijska
svjetla na desnoj strani).
Uključivanje funkcije potvrđuje se zvučnim
signalom i paljenjem žaruljice odgovarajućeg
pokazivača smjera na ploči s instrumentima.
► Za gašenje parkirnih svjetala, postavite sklopku svjetala u središnji položaj.
Podešavanje visine
svjetala
Ručno podešavanje
halogenih farova



Kako ne biste ometali ostale sudionike u
prometu, visina svjetlosnog snopa mora biti
prilagođena opterećenju vozila.

70
Rasvjeta i vidljivost
0(Početne postavke)
Samo vozač ili vozač + suvozač
1 5 osoba
2 5 osoba + opterećenje u prtljažniku
3 Samo vozač + opterećenje u prtljažniku
4 5 6 Ne koristi se
Automatsko podešavanje
svjetala tehnologije Full
LED
Sustav automatski prilagođava visinu farova
opterećenju vozila.
U slučaju neispravnosti, na ploči s instrumentima pali se ova žaruljica uz
prikaz poruke i zvučni signal.
Sustav će postaviti glavna svjetla u najniži
položaj.
Dajte provjeriti sustav u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Ne dirajte svjetla „Full LED“ tehnologije
– opasnost od strujnog udara!
Automatsko paljenje svjetala
Kad se prsten nalazi u položaju " AUTO", a
senzor vanjskog svjetla otkrije slabu vanjsku
svjetlost, svjetla registarskih pločica, pozicijska
svjetla i kratka svjetla pale se automatski, bez
naloga vozača. Ona se mogu upaliti i u slučaju
otkrivanja kiše, a pritom se automatski uključuju i
brisači vjetrobrana.
Svjetla se automatski gase čim vanjska svjetlost
postane dovoljna ili nakon isključivanja brisača.
Neispravnost u radu
U slučaju neispravnosti senzora kiše/vanjske svjetlosti, pale se svjetla i na ploči
s instrumentima pali se ova žaruljica, praćena
zvučnim signalom i/ili porukom.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
Ne prekrivajte senzor kiše/vanjske
svjetlosti smješten u središnjem gornjem
dijelu vjetrobrana iza unutrašnjeg retrovizora;
pripadajuće funkcije više ne bi primale
podatke.
U slučaju magle ili snijega senzor kiše/
vanjske svjetlosti može otkriti dovoljno
svjetla. U tom slučaju svjetla se neće
automatski upaliti.
Privremeno paljenje
svjetala i rasvjeta za lakši
ulazak
Guide-me-home lighting
Automatski
Dok je prsten u položaju " AUTO", a vanjska
svjetlost slaba, kratka svjetla automatski se pale
nakon prekida kontakta.
U izborniku Rasvj. za vožnju / Vozilo na taktilnom ekranu možete uključiti/isključiti
tu funkciju i podesiti trajanje privremenog
paljenja svjetala.
Ručni

► Dok je kontakt isključen, povucite sklopku svjetala prema sebi ("svjetlosni signal dugim
svjetlima") za uključivanje/isključivanje funkcije.
Ručno privremeno paljenje svjetala isključuje se
automatski nakon određenog vremena.
Svjetla za lakši ulazak
Kada se vozilo otključava u uvjetima slabe
rasvjete i aktivirana je funkcija "Automatsko
paljenje svjetala", ovaj sustav automatski
uključuje:
– s vanjske strane, pozicijska svjetla, kratka svjetla i spot svjetla za zrcala na vratima.– Unutra, stropna svjetla i rasvjeta prostora za noge.U izborniku Rasvj. za vožnju / Vozilo na taktilnom ekranu možete uključiti/isključiti
tu funkciju i podesiti trajanje paljenja svjetala za
lakši ulazak.
Spot svjetla u vanjskim
retrovizorima
Ta spot svjetla olakšavaju pristup vozilu
osvjetljavanjem tla u blizini prednjih vrata.
Spot svjetla pale se automatski:
– nakon otključavanja vozila.– nakon otvaranja vrata.– kad daljinski upravljač pošalje zahtjev za
lociranje vozila.
Upalit će se i u trenutku paljenja svjetala za lakši
ulazak i funkcije privremenog paljenja svjetla.
Ugasit će se automatski nakon 30 sekundi.
