2020 Peugeot 508 service

12
Instrumenti
Provedite postupak (1), a zatim (2).
Priključen kabel (hibridni)Stalno upaljeno.Vozilo ne možete pokrenuti dok je u
priključak vozila ukopčan kabel za punjenje.
Odspojite kabel za punjenje i zatvorite poklopac.
Napunjenost akumulatora 12 VStalno upaljeno.
Neispravnost kruga punjenja akumulatora
(prljave stezaljke, olabavljen ili prerezan remen
alternatora...).
Provedite postupak (1).
Ako električna parkirna kočnica ne radi,
zaustavite vozilo:
► Uz ručni mjenjač, uključite neki stupanj prijenosa.► Uz automatski mjenjač, postavite klinove ispod jednog kotača.
Očistite i pritegnite stezaljke. Ako se žaruljica
ne ugasi nakon pokretanja motora, provedite
postupak (2).
Otvorena vrata
Stalno upaljeno, uz poruku koja označava pristup.
Vrata ili poklopac prtljažnika nisu dobro zatvoreni
(brzina manja od 10 km/h).
Stalno upaljeno, uz poruku koja označava pristup i zvučni signal.
Vrata ili poklopac prtljažnika nisu dobro zatvoreni
(brzina veća od 10 km/h).
Nezakopčani/otkopčani pojaseviStalno upaljena ili bljeska uz sve glasniji zvučni signal.
Neki pojas nije zakopčan ili je otkopčan.
Električna parkirna kočnicaStalno upaljeno.Električna parkirna kočnica je pritegnuta.Bljeska.Pritezanje/otpuštanje je neispravno.
Provedite postupak (1): parkirajte na ravnoj
(vodoravnoj) podlozi.
Uz ručni mjenjač, uključite neki stupanj
prijenosa.
Uz automatski mjenjač, postavite ručicu
mjenjača u položaj P.
Prekinite kontakt i provedite postupak (2).
KočniceStalno upaljena.Značajan pad razine tekućine za kočnice.
Provedite radnju (1), zatim dolijte tekućinu u
skladu s preporukama proizvođača. Ako problem
i dalje postoji, ponovite postupak (2).
Stalno upaljena.Elektronički razdjelnik kočenja
(EBFD) je u kvaru.
Provedite postupak (1), a zatim (2).
Narančaste žaruljice
Service
Privremeno upaljena, uz prikaz poruke.Otkrivanje jedne ili više manjih
neispravnosti za koje nema posebne žaruljice. Utvrdite uzrok neispravnosti čitanjem poruke na
ploči s instrumentima.
Neke poteškoće možete sami riješiti, kao što su
otvorena vrata ili zasićenje pročistača čestica.
U slučaju drugih neispravnosti, poput
neispravnosti sustava otkrivanja preniskog tlaka
u gumama, provedite postupak (3).
Stalno upaljena, uz prikaz poruke.Otkrivanje jedne ili više većih
neispravnosti za koje nema posebne žaruljice.
Utvrdite uzrok neispravnosti čitanjem poruke
prikazane na ploči s instrumentima, zatim
provedite postupak (3).
Stalno upaljena, uz prikazanu poruku "Neispravnost parkirne kočnice".
Automatsko otpuštanje električne parkirne
kočnice nije moguće.
Provedite postupak (2).
Žaruljica Service stalno je upaljena, dok žaruljica servisnog
ključa bljeska, a zatim ostaje stalno upaljena.
Interval održavanja je prekoračen.
Potrebno je što prije izvršiti održavanje vozila.
Samo u izvedbama s dizelskim motorom
BlueHDi.
Predgrijanje motora (dizel)Privremeno upaljena(do približno 30 sekundi tijekom
nepovoljnih vremenskih uvjeta).
Nakon uključivanja kontakta, ako je to potrebno
zbog vremenskih uvjeta i temperature motora.
Pričekajte da se žaruljica ugasi prije pokretanja
motora.

13
Instrumenti
1Nakon gašenja žaruljice motor se odmah
pokreće kad pritisnete i držite:
– papučicu spojke, uz ručni mjenjač.– papučicu kočnice, uz automatski mjenjač.Ako se motor ne pokrene, ponovno ga pokušajte
pokrenuti uz pritisnutu papučicu.
Niska razina gorivaStalno upaljena s kazaljkom razine goriva u crvenom području, popraćeno zvučnim
signalom i porukom.
U trenutku prvog paljenja, u spremniku ima još
oko 6 litara goriva (rezerva).
Dok se gorivo ne dolije, upozorenje će se
ponoviti nakon svakog uključivanja kontakta, a
učestalost će se povećati smanjivanjem razine
goriva i približavanjem nuli.
Što prije dolijte gorivo kako se spremnik ne bi
ispraznio.
Pazite da se spremnik nikad potpuno ne
isprazni jer se time mogu oštetiti sustavi
pročišćavanja i ubrizgavanja.
Autodijagnostički sustav motora
Bljeska.Neispravnost sustava kontrole motora.
Postoji opasnost od uništenja katalizatora.
Morate izvršiti (2).
Stalno upaljeno.Neispravnost sustava pročišćavanja.
Žaruljica se mora ugasiti nakon pokretanja
motora.
Bez odgađanja provedite postupak (3).
AdBlue® (BlueHDi)Uključeno oko 30 sekundi nakon uključivanja kontakta, uz zvučni signal i
poruku o preostaloj autonomiji.
Preostala autonomija je između 2.400 i 800 km.Dolijte AdBlue®.Stalno svijetli nakon uključivanja kontakta, uz zvučni signal i poruku o preostaloj
autonomiji.
Preostala autonomija je između 800 i 100 km.Odmah dopunite AdBlue® ili provedite postupak
(3).
Bljeska, uz zvučni signal i poruku o preostaloj autonomiji.Autonomija je manja od 100 km.Morate dopuniti AdBlue® kako ne bi došlo
do onemogućavanja pokretanja ili provedite
postupak (3).
Bljeska, uz zvučni signal i poruku o zabrani pokretanja.
Spremnik za AdBlue® je prazan: regulativni
imobilizator motora onemogućuje ponovno
pokretanje motora.
Za ponovno pokretanje motora dolijte AdBlue
® ili
provedite postupak (2).
U spremnik morate uliti najmanje 5 litara
tekućine AdBlue
®.
SCR sustav pročišćavanja (BlueHDi)Stalno upaljeno nakon uključivanja kontakta, uz
zvučni signal i poruku.
Otkrivena neispravnost u SCR sustavu pročišćavanja. Ovo upozorenje prestaje čim razina emisija u
ispušnim plinovima postane ispravna.
Žaruljica AdBlue® bljeska
nakon uključivanja kontakta,
uz stalno upaljene žaruljice Service i sustava
autodijagnostike motora, zvučni signal i poruku o
preostaloj autonomiji.
Ovisno o poruci koja se prikazuje, možete prijeći
još do 1.100 km prije nego se pokrene sustav za sprječavanje pokretanja motora.
Što prije provedite postupak (3) kako ne bi
došlo do onemogućenog pokretanja .
Žaruljica AdBlue® bljeska
nakon uključivanja kontakta,
uz stalno upaljene žaruljice Service i sustava
autodijagnostike motora, zvučni signal i poruku o
preostaloj autonomiji.
Sustav za sprječavanje pokretanja motora
onemogućuje ponovno pokretanje motora (kad
premašite dopušteni broj kilometara nakon
neispravnosti sustava pročišćavanja).
Za pokretanje motora provedite postupak (2).
Isključivanje automatskih funkcija (s
električnom parkirnom kočnicom)
Stalno upaljena.Funkcije "automatskog pritezanja" (nakon
gašenja motora) i "automatskog otpuštanja"
(prilikom ubrzavanja) isključene su.
Ako automatsko pritezanje/otpuštanje više nije
moguće:
► Pokrenite motor .► Sklopkom pritegnite parkirnu kočnicu.► Potpuno otpustite papučicu kočnice.

15
Instrumenti
1Neispravnost naglog kočenja (s
električnom parkirnom kočnicom)
Stalno upaljena, uz prikazanu poruku "Neispravnost parkirne
kočnice".
Naglo kočenje ne pruža optimalne performanse.
Ako automatsko otpuštanje nije dostupno,
upotrijebite ručno otpuštanje ili provedite
postupak (3).
Pomoć pri pokretanju na kosiniStalno svijetli uz prikazanu poruku "Greška sustava za zaštitu od
klizanja unatrag".
Sustav je neispravan.
Provedite postupak (3).
Aktivno upozorenje na nenamjerno
prelaženje crte
Stalno upaljena.Sustav se automatski isključio ili je prešao
u stanje pripravnosti.
Bljeska.Spremate se prijeći isprekidanu crtu bez
uključivanja pokazivača smjera.
Sustav se uključuje i ispravlja putanju na strani
otkrivene crte.
Stalno upaljena, uz prikaz poruke i zvučni signal.
Sustav je neispravan.
Provedite postupak (3).
Pomoć u održavanju u voznom trakuStalno upaljena, uz žaruljicu Service.
Sustav je neispravan.
Provedite postupak (3).
Zračni jastuciStalno upaljena.Neispravnost nekog zračnog jastuka ili
pirotehničkog zatezača sigurnosnog pojasa.
Provedite postupak (3).
Uključen je aktivni poklopac motora.Ne dirajte poklopac motora.
Nazovite službu za pomoć na cesti ili provedite
(3) tijekom vožnje od najviše 30 km/h.
Zračni jastuk suvozača (ON)Stalno upaljena.Prednji zračni jastuk suvozača je
uključen.
Prekidač je u položaju „ ON“.
U tom slučaju NE postavljajte dječju sjedalicu
leđima u smjeru vožnje na sjedalo suvozača
– opasnost od teških ozljeda!
Zračni jastuk suvozača (OFF)Stalno upaljena.Prednji zračni jastuk suvozača je
isključen.
Prekidač je u položaju „ OFF“.
Dječju sjedalicu okrenutu leđima u smjeru vožnje
može se postaviti, osim u slučaju neispravnosti
zračnih jastuka (upaljena žaruljica upozorenja za
zračne jastuke).
Prenizak tlak u gumamaStalno upaljena.Prenizak tlak u jednoj ili više guma.
Što prije provjerite tlak u gumama.
Reinicijalizirajte sustav otkrivanja nakon
podešavanja tlaka.
Žaruljica za prenizak tlak u gumama bljeska, a zatim ostaje
stalno upaljena, dok je žaruljica Service stalno
upaljena.
Sustav nadzora tlaka u gumama je neispravan.
Otkrivanje preniskog tlaka u gumama više se ne
prati.
Što prije provjerite tlak u gumama i provedite
postupak (3).
Pomoć pri parkiranjuStalno upaljena, uz prikaz poruke i zvučni signal.
Sustav je neispravan.
Provedite postupak (3).
Stop & StartStalno upaljena, uz prikaz poruke.
Sustav Stop & Start isključen je ručno.
Motor se neće ugasiti pri narednom zaustavljanju
u prometu.
Pritisnite tipku kako biste ponovo aktivirali Stop
& Start.
Stalno upaljeno.Sustav Stop & Start isključen je
automatski.
Motor se neće ugasiti pri narednom zaustavljanju
u prometu ako je temperatura:

17
Instrumenti
1– Linija na prikazu putomjera pokazuje preostalu udaljenost do narednog održavanja ili prijeđenu
udaljenost od prethodnog roka za održavanje, a
ispred te vrijednosti nalazi se znak "-".
– Poruka upozorenja pokazuje preostalu udaljenost, kao i preostali vremenski period do
narednog održavanja ili da je rok za održavanje
prekoračen.
Prikazana vrijednost računa se prema
prijeđenoj udaljenosti i vremenu koje je
prošlo od posljednjeg održavanja.
Upozorenje se može uključiti i kada se približi
naredno održavanje.
Servisni ključPrivremeno upaljeno nakon uključivanja kontakta.
Do sljedećeg servisa ostalo je između 620 i 1860
milja (1000 i 3000 km).
Stalno, nakon uključivanja kontakta.Do narednog održavanja preostaje manje
od 1000 km.
Uskoro dajte vozilo na održavanje.
Servisni ključ bljeskaTreperi zatim stalno, nakon uključivanja kontakta.
(Za izvedbe s dizelskim motorom BlueHDi,
zajedno sa žaruljicom za Servis.)
Interval održavanja je prekoračen.
Što prije dajte vozilo na održavanje.
Inicijalizacija servisnog brojača
Nakon svakog redovitog održavanja potrebno je
inicijalizirati servisni brojač.
Ako ste sami održavali vozilo:
► Isključite kontakt.

► Držite pritisnutu tipku na vrhu sklopke
svjetala.
► Bez pritiskanja papučice kočnice, jednom pritisnite tipku START/STOP; prikazuje se
privremeni prozor i počinje odbrojavanje.
► Kad je na ekranu prikazano =0, otpustite tipku vrha sklopke svjetala; sličica ključa nestaje
s prikaza.
Ako nakon ovog postupka morate odspojiti akumulator, zaključajte vozilo i
pričekajte najmanje 5 minuta, radi uvažavanja
reinicijalizacije servisnog brojača.
Podsjetnik na održavanje
Podatke o servisu možete vidjeti pritiskom na tipku „Check/Dijagnostika“ u
izborniku taktilnog ekrana Rasvj. za vožnju / Vozilo .
Pokazivač razine motornog
ulja
(Ovisno o izvedbi.)
Na verzijama s električnim mjeračem, podatak
o razini motornog ulja prikazuje se kao poruka
nakon uključenja kontakta na nekoliko sekundi
na ploči s instrumentima, nakon informacija o
redovitom održavanju, u obliku poruka.
Provjera razine ulja pouzdana je samo
ako se vozilo nalazi na horizontalnoj
podlozi i ako je od gašenja motora prošlo više
od 30 minuta.
Nedostatak ulja
To se prikazuje porukom za nadolijevanje ulja, uz
paljenje žaruljice Service i uz zvučni signal.
Ako se šipkom za mjerenje razine ulja potvrdi
manjak, obavezno dolijte potrebnu količinu kako
ne bi došlo do oštećenja motora.
Više informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku.
Greška mjerača
To se prikazuje porukom „ Mjerenje razine ulja
nije valjano ” na ploči s instrumentima.
Obratite se mreži PEUGEOT ili nekoj stručnoj radionici.

78
Sigurnost
Opće preporuke vezane
uz sigurnost
Ne uklanjajte naljepnice koje se nalaze
na različitim mjestima u vašem vozilu.
One sadrže sigurnosna upozorenja te
identifikacijske informacije o vozilu.
Za bilo kakav zahvat na vašem vozilu,
obratite se nekoj stručnoj radionici koja
raspolaže potrebnim tehničkim informacijama,
vještinama i opremom, koje osigurava mreža
PEUGEOT.
Ovisno o važećim propisima, neka
sigurnosna oprema može biti obvezna:
sigurnosni prsluci velike vidljivosti, sigurnosni
trokuti, alkotester, rezervne žarulje, rezervni
osigurači, aparat za gašenje požara, kutija
prve pomoći, stražnje zavjesice itd.
Ugradnja dodatne električne opreme:
– Ugradnjom električne opreme ili uređaja koje nije homologirao PEUGEOT
mogu se uzrokovati pretjerana potrošnja te
kvarovi i neispravnosti električnog sustava
vozila. Obratite se mreži PEUGEOT za
informacije o preporučenoj dodatnoj opremi.
– Radi sigurnosti, pristup dijagnostičkoj utičnici koja se upotrebljava za elektroničke
sustave vozila imaju samo mreža PEUGEOT
ili stručne radionice koje raspolažu
posebnim potrebnim uređajima (opasnost
od neispravnosti elektroničkih sustava vozila
koje bi mogle uzrokovati kvarove ili teške
nesreće). Proizvođač ne može biti odgovoran
u slučaju nepoštivanja ovog pravila.
– Svaka preinaka ili prilagodba koju ne predviđa niti odobrava PEUGEOT ili koja je
obavljena uz nepoštivanje tehničkih zahtjeva
koje je odredio proizvođač dovodi do ukidanja
garancije proizvođača.
Ugradnja pomoćnih
radiokomunikacijskih predajnika
Prije ugradnje radiokomunikacijskog
predajnika s vanjskom antenom obvezno se
obratite mreži PEUGEOT da biste saznali
koje su karakteristike (frekvencijski pojas,
najveća snaga, položaj antene, posebni uvjeti
ugradnje) predajnika koji se mogu ugrađivati
u skladu s Direktivom o elektromagnetskoj
kompatibilnosti vozila (2004/104/EZ).
Izjave o sukladnosti za radijske
uređaje
Odgovarajući certifikati nalaze se na web-
mjestu http://public.servicebox.peugeot.com/
APddb/.
Četiri pokazivača smjera


► Pritiskanjem crvene tipke aktivira se rad svih pokazivača smjera.
Žmigavci se mogu uključiti i uz prekinut kontakt.
Automatsko paljenje četiri pokazivača smjera
Pri naglom kočenju, ovisno o brzini usporavanja,
automatski se pale četiri pokazivača smjera. Oni
se i gase automatski, pri prvom ubrzanju.
Možete ih isključiti ponovnim pritiskom tipke.
Zvučna signalizacija

► Pritisnite središnji dio obruča upravljača.
Zvučna signalizacija za
pješake (hibridni)
Sustav prilikom vožnje u načinu rada ELECTRIC
pješake upozorava na približavanje vozila (100
% električna vožnja).
Zvučna signalizacija za pješake radi ako je vozilo
u pokretu, pri brzinama do 30 km/h, prilikom kretanja unaprijed i unatrag.
Neispravnost u radu
U slučaju neispravnosti sustava, pali se ova žaruljica na ploči s instrumentima.
* U skladu s općim uvjetima upotrebe usluge, dostupnima u mreži te podložnima tehnološkim i tehničkim ograničenjima.
** U područjima koja su obuhvaćena s ‘Peugeot Connect SOS’ i ‘Peugeot Connect Assistance’. Popis obuhvaćenih zemalja i pruženih telematičkih usluga dostupan je na prodajnim mjestima ili na internetskoj stranici za vašu zemlju.

131

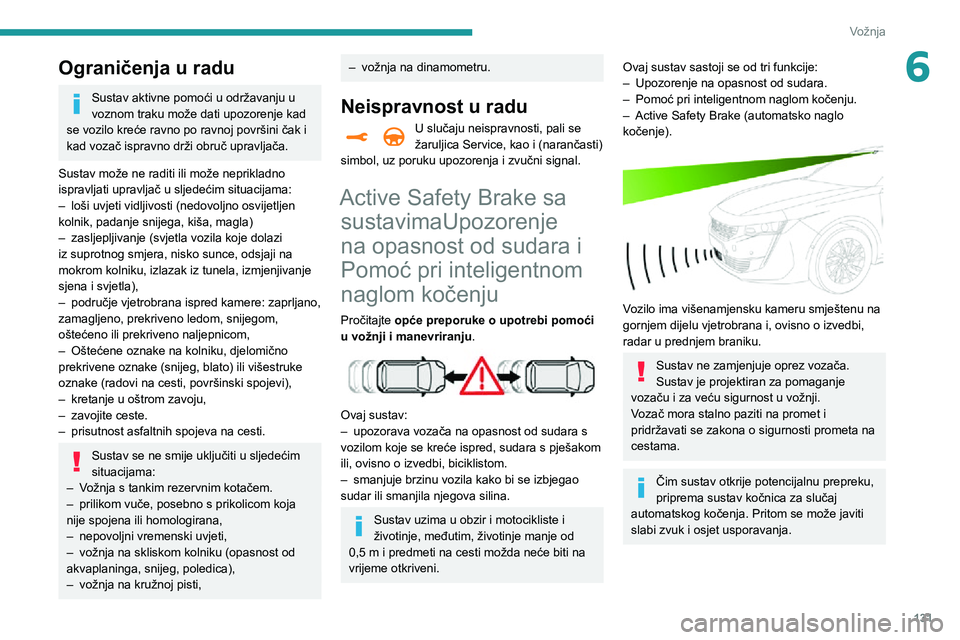

Vožnja
6Ograničenja u radu
Sustav aktivne pomoći u održavanju u
voznom traku može dati upozorenje kad
se vozilo kreće ravno po ravnoj površini čak i
kad vozač ispravno drži obruč upravljača.
Sustav može ne raditi ili može neprikladno
ispravljati upravljač u sljedećim situacijama:
– loši uvjeti vidljivosti (nedovoljno osvijetljen kolnik, padanje snijega, kiša, magla)– zasljepljivanje (svjetla vozila koje dolazi iz suprotnog smjera, nisko sunce, odsjaji na
mokrom kolniku, izlazak iz tunela, izmjenjivanje
sjena i svjetla),
– područje vjetrobrana ispred kamere: zaprljano, zamagljeno, prekriveno ledom, snijegom,
oštećeno ili prekriveno naljepnicom,
– Oštećene oznake na kolniku, djelomično prekrivene oznake (snijeg, blato) ili višestruke
oznake (radovi na cesti, površinski spojevi),
– kretanje u oštrom zavoju,– zavojite ceste.
– prisutnost asfaltnih spojeva na cesti.
Sustav se ne smije uključiti u sljedećim
situacijama:
– Vožnja s tankim rezervnim kotačem.– prilikom vuče, posebno s prikolicom koja nije spojena ili homologirana,– nepovoljni vremenski uvjeti,– vožnja na skliskom kolniku (opasnost od akvaplaninga, snijeg, poledica),– vožnja na kružnoj pisti,
– vožnja na dinamometru.
Neispravnost u radu
U slučaju neispravnosti, pali se
žaruljica Service, kao i (narančasti)
simbol, uz poruku upozorenja i zvučni signal.
Active Safety Brake sa sustavimaUpozorenje
na opasnost od sudara i
Pomoć pri inteligentnom
naglom kočenju
Pročitajte opće preporuke o upotrebi pomoći
u vožnji i manevriranju .


Ovaj sustav:– upozorava vozača na opasnost od sudara s vozilom koje se kreće ispred, sudara s pješakom
ili, ovisno o izvedbi, biciklistom.
– smanjuje brzinu vozila kako bi se izbjegao sudar ili smanjila njegova silina.
Sustav uzima u obzir i motocikliste i
životinje, međutim, životinje manje od
0,5 m i predmeti na cesti možda neće biti na vrijeme otkriveni.
Ovaj sustav sastoji se od tri funkcije:– Upozorenje na opasnost od sudara.– Pomoć pri inteligentnom naglom kočenju.– Active Safety Brake (automatsko naglo kočenje).

Vozilo ima višenamjensku kameru smještenu na
gornjem dijelu vjetrobrana i, ovisno o izvedbi,
radar u prednjem braniku.
Sustav ne zamjenjuje oprez vozača.
Sustav je projektiran za pomaganje
vozaču i za veću sigurnost u vožnji.
Vozač mora stalno paziti na promet i
pridržavati se zakona o sigurnosti prometa na
cestama.
Čim sustav otkrije potencijalnu prepreku,
priprema sustav kočnica za slučaj
automatskog kočenja. Pritom se može javiti
slabi zvuk i osjet usporavanja.
