2020 Peugeot 508 park assist

2
Sadržaj





 ■
Pregled
 ■
Ekovožnja
1Instrumenti
Digitalne ploče s instrumentima 9
Žaruljice 11
Pokazivači 16
Ručni test 20
Ukupni putomjer 20
Reostat za podešavanje osvijetljenosti 20
Putno računalo 21
Taktilni ekran 22
Daljinske značajke (hibridni) 24
2Pristup
Elektronički ključ s funkcijom daljinskog
upravljača i ugrađenim ključem 26
Pristup i pokretanje bez ključa 28
Pomoćni postupci 30
Centralno zaključavanje 32
Alarm 32
Vrata 34
Prtljažnik 35
Rukovanje poklopcem prtljažnika bez ruku 36
Električni podizači prozora 39
Panoramski krov 40
3Ergonomija i komfor
Položaj za vožnju 43
Prednja sjedala 44
Podešavanje obruča upravljača 47
Retrovizori 47
Stražnja sjedala 48
Grijanje i ventilacija 50
Automatski dvozonski klimatizacijski uređaj 51
Odmagljivanje – odleđivanje sprijeda 54
Vjetrobran s grijačem 54
Odmagljivanje/odleđivanje stražnjeg stakla 54
Sustav za dodatno grijanje / ventilaciju 55
Toplinska predpriprema (hibridni) 56
Oprema u prednjem dijelu 57
Stropna svjetla 61
Unutrašnja prigušena svjetla 61
Oprema u stražnjem dijelu 61
Oprema u prtljažniku 62
4Rasvjeta i vidljivost
Sklopke vanjske rasvjete 68
Pokazivači smjera 69
Podešavanje visine svjetala 69
Automatsko paljenje svjetala 70
Privremeno paljenje svjetala i rasvjeta
za lakši ulazak
70
Automatska duga svjetla 71
Statička rasvjeta u raskrižjima 72
Night Vision 72
Ručica brisača 74
Zamjena metlice brisača 76
Automatski brisači vjetrobranskog stakla 76
5Sigurnost
Opće preporuke vezane uz sigurnost 78
Četiri pokazivača smjera 78
Zvučna signalizacija 79
Zvučna signalizacija za pješake (hibridni) 79
Poziv u pomoć ili poziv asistenciji 79
Elektronički program stabilnosti (ESC) 81
Sigurnosni pojasevi 83
Zračni jastuci 84
Aktivni poklopac motora 87
Dječje sjedalice 87
Isključivanje zračnog jastuka suvozača 90
Dječje sjedalice ISOFIX 92
Dječje sjedalice i-Size 96
Sigurnosna brava za djecu 97
6Vožnja
Savjeti za vožnju 99
Pokretanje / gašenje motora 100
Pokretanje hibridnih vozila 101
Električna parkirna kočnica 102
Ručni mjenjač 105
Automatski mjenjač 105
Električni automatski mjenjač (hibrid) 108
Pomoć pri pokretanju na kosini 109
Active Suspension Control 11 0
Načini rada 11 0
Pokazivač promjene stupnja prijenosa 11 2
Stop & Start 11 2
Otkrivanje preniskog tlaka u gumama 11 4
Pomoći u vožnji i manevriranju –
opće preporuke
11 5
Prepoznavanje prometnih znakova 11 6
Limitator brzine 11 9
Programabilni tempomat 122
Memoriranje brzina 123
Drive Assist Plus 124
Prilagodljivi tempomat 124
Pomoć u održavanju u voznom traku 128

3
Sadržaj


bit.ly/helpPSA


Active Safety Brake sa sustavima
Upozorenje na opasnost od sudara i

Pomoć pri inteligentnom naglom kočenju
131
Otkrivanje nepažnje 133
Aktivno upozorenje na nenamjerno
prelaženje crte
134
Aktivni sustav nadzora mrtvih kutova 138
Pomoć pri parkiranju 139
Visiopark 1 – Visiopark 2 141
Park Assist 145
Full Park Assist 148
7Praktične informacije
Kompatibilnost goriva 154
Punjenje spremnika 154
Zaštitni profil za gorivo (dizel) 155
Hibridni sustav 155
Punjenje pogonskog akumulatora (hibridni) 160
Naprava za vuču 162
Kuka za vuču s kuglastim zglobom 162
Krovni nosači 164
Lanci za snijeg 165
Štedljiv način rada 166
Poklopac motora 166
Prostor motora 167
Provjera razina tekućina 168
Provjere 169
AdBlue® (BlueHDi) 171
Promjena u prazni hod 173
Savjeti za održavanje 174
8U slučaju kvara
Sigurnosni trokut 176
Ostali ste bez goriva (Dizel) 176
Priručni alat 177
Pribor za privremeni popravak gume 179
Rezervni kotač 181
Zamjena žarulje 184
Zamjena osigurača 187Akumulator 12 V 193
Dodatni akumulatori (hibrid) 196
Vuča vozila 199
9Tehnički podaci
Značajke motora i vučna opterećenja 202
Benzinski motori 203
Dizelski motori 204
Hibridni motor 207
Dimenzije 208
Identifikacijske oznake 209
10PEUGEOT Connect Radio
Prvi koraci 210
Sklopke na obruču upravljača 2 11
Izbornici 212
Aplikacije 213
Radio 213
Radio DAB (Digital Audio Broadcasting) 215
Mediji 215
Telefon 217
Konfiguracija 220
Česta pitanja 221
11PEUGEOT Connect Nav
Prvi koraci 224
Sklopke na obruču upravljača 225
Izbornici 225
Glasovne naredbe 227
Navigacija 232
Spojena navigacija 234
Aplikacije 237
Radio 240
Radio DAB (Digital Audio Broadcasting) 241
Mediji 241
Telefon 243
Konfiguracija 245
Česta pitanja 247
 ■
Abecedno kazalo
Pristup dodatnim videozapisima

4
Pregled
Vozačko mjesto
Ilustracije i opisi služe samo u informativne
svrhe. Prisutnost i mjesta nekih elemenata
razlikuje se u ovisnosti o verziji ili paketu
opreme.


1.Sklopke krovnog prozora i sjenila
Stropna svjetla osjetljiva na dodir / prednja
spot svjetla osjetljiva na dodir 2.
Ekran žaruljica pojasa i zračnog jastuka
suvozača
Poziv u pomoć / poziv asistenciji
3.
LED pokazivač unutarnjeg zrcala / vožnje u načinu rada ELECTRIC
4. Virtualni digitalni ekran
5. Bočni blok sklopki/držač karti
6. Kućište osigurača
7. Otvaranje poklopca motora
8. Upravljačka ploča vanjskih retrovizora i
električnih podizača prozora
9. Prednji naslon za ruke
Pomoćna utičnica
10.
Utičnica 12 V ili USB utičnice
11 . Prednji zračni jastuk suvozača
12. Pretinac za rukavice


1.Četiri žmigavca
Centralno zaključavanje
2. Taktilni ekran od 8" (PEUGEOT Connect
Radio) ili 10" HD (PEUGEOT Connect Nav)
3.Utičnica 12 V / USB utičnicePretinci
Bežični punjač za pametne telefone
4. Ručica mjenjača
Full Park Assist
5. Pokretanje/gašenje motora "START/STOP"
6. Električna parkirna kočnica
7. Birač za "NAČIN VOŽNJE".
Tipke na obruču upravljača

1.Sklopke vanjske rasvjete / pokazivača smjera
/ servisnog brojača
2. Sklopke brisača / perača stakla / putnog
računala
3. Sklopke automatskog mjenjača
4. Zvučna signalizacija / zračni jastuk vozača

5
Pregled
3.Utičnica 12 V / USB utičnicePretinci
Bežični punjač za pametne telefone
4. Ručica mjenjača
Full Park Assist
5. Pokretanje/gašenje motora "START/STOP"
6. Električna parkirna kočnica
7. Birač za "NAČIN VOŽNJE".
Tipke na obruču upravljača

1.Sklopke vanjske rasvjete / pokazivača smjera
/ servisnog brojača
2. Sklopke brisača / perača stakla / putnog
računala
3. Sklopke automatskog mjenjača
4. Zvučna signalizacija / zračni jastuk vozača 5.
Sklopke tempomata / limitatora brzine / Prilagodljivi tempomat
6. Tipke audiosustava
A. Odabir načina prikaza ploče s instrumentima
B. Glasovne naredbe
C. Smanjivanje/povećavanje glasnoće
D. Prelazak na prethodni/sljedeći medij
Potvrđivanje izbora
E. Pristup izborniku Telefon
Upravljanje pozivima
F. Izbor izvora zvuka
G. Prikaz popisa radiostanica / pjesama
Bočni blok tipki


1.Podešavanje visine snopa halogenih farova
2. Otvaranje prtljažnika nogom
3. Aktivno upozorenje na nenamjerno
prelaženje crte
4. Pomoć u održavanju položaja u voznom traku
5. Alarm
6. Žaruljica pokazivača za predpripremu
temperature 7.
Vjetrobran s grijačem
8. Otvaranje poklopca spremnika za gorivo
Središnji blokovi tipki


1.Tipke na taktilnom ekranu od 8" (PEUGEOT Connect Radio) ili 10" HD (PEUGEOT Connect Nav)
Pristup izborniku Hibridni
2. Grijači sjedala
3. Stop & Start
4. Odmagljivanje vjetrobrana i prednjih stakala
5. Strujanje unutrašnjeg zraka
6. Odleđivanje stražnjeg stakla
7. Automatski klimatizacijski uređaj

16
Instrumenti
– ispod 0 °C.– iznad +35 °C.Nakon bljeskanja svijetli neprekinuto, uz popratnu poruku.
Sustav je neispravan.
Provedite postupak (3).
Night VisionStalno upaljena.Sustav je uključen, ali se vozilo kreće
prebrzo ili su vanjski uvjeti temperature izvan
radnog područja.
Prikaz je dostupan u načinu rada "Night vision",
ali sustav ne daje upozorenje.
Stražnja svjetla za magluStalno upaljena.Svjetla su upaljena.
Zelene žaruljice
Stop & Start
Stalno upaljeno.Nakon zaustavljanja vozila sustav Stop &
Start prebacuje motor u način rada STOP.
Privremeno bljeska.
Način rada STOP privremeno je
nedostupan ili se automatski uključuje način rada
START.
Vozilo spremno za vožnju (hibridni)Stalno upaljena, uz zvučni signal prilikom uključivanja.
Vozilo je spremno za vožnju. Žaruljica se gasi nakon postizanja brzine od
približno 5 km/h, a ponovno se pali nakon zaustavljanja vozila.
Žaruljica će se ugasiti nakon gašenja motora i
izlaska iz vozila.
Park Assist ili Full Park AssistStalno upaljena.Funkcija je uključena.
Pomoć u održavanju vozila u voznom
traku
Stalno upaljena.Funkcija je aktivirana.
Svi su uvjeti zadovoljeni: sustav je uključen.
Automatski rad brisačaStalno upaljena.Uključen je automatski rad brisača
vjetrobrana.
Night VisionStalno upaljeno.Funkcija je aktivirana.
Svi su uvjeti zadovoljeni: sustav je uključen.
Pokazivači smjera
Bljeska, uz zvučni signal.Pokazivači smjera su uključeni.
Pozicijska svjetlaStalno upaljena.Svjetla su upaljena.
Kratka svjetlaStalno upaljena.Svjetla su upaljena.
Automatska duga svjetlaStalno upaljena.Funkcija je uključena preko
taktilnog ekrana (izbornik Rasvj. za vožnju / Vozilo).
Sklopka svjetala je u položaju "AUTO".
Plave žaruljice
Duga svjetla
Stalno upaljeno.Svjetla su upaljena.
Crno-bijele žaruljice upozorenja
Automatski mjenjač ili električni
automatski mjenjač (e-EAT8, hibrid)
Stalno upaljena.Automatski mjenjač je zaključan.
Za otključavanje morate pritisnuti tipku Unlock.
eSave funkcija (hibrid)Fiksno, uz rezervirani električni opseg.Aktivirana je funkcija eSave.
Pokazivači
Servisni brojač
Podaci o održavanju izražavaju se u udaljenosti
(kilometri ili milje) i vremenu (mjeseci ili dani).
Upozorenje se izdaje bez obzira na to koji od
dva uvjeta se ispuni prvi.
Na ploči s instrumentima prikazuju se podaci o
održavaju. Ovisno o izvedbi vozila:

22
Instrumenti
Ta vrijednost može se mijenjati u slučaju
promjene načina vožnje ili reljefa, odnosno veće
promjene trenutačne potrošnje.
Kad s gorivom u spremniku možete prijeći manje
od 30 km, na ekranu se prikazuju crtice.U spremnik morate uliti najmanje 5 litara goriva,
a podatak o dosegu preračunava se i prikazuje
ako je veći od 100 km.Ako se u vožnji stalno prikazuju crtice umjesto
brojeva, obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Trenutna potrošnja
(l/100 km ili km/l)Izračunava se tijekom posljednjih nekoliko sekundi.Ta funkcija prikazuje se samo iznad 30 km/h.
Prosječna potrošnja
(l/100 km ili km/l)Izračunava se od posljednjeg resetiranja putnog računala.
Prosječna brzina
(km/h)Izračunava se od posljednjeg resetiranja putnog računala.
Prijeđena udaljenost
(u km)Izračunava se od posljednjeg resetiranja putnog računala.
Brojač vremena sustava Stop & Start
(minute/sekunde ili sati/minute)
Ako je vaše vozilo opremljeno sustavom Stop &
Start, postoji brojač vremena koji zbraja trajanja
načina rada STOP za vrijeme puta.
Brojač se vraća na nulu nakon svakog
uključivanja kontakta.
Taktilni ekran
Sustav omogućava pristup sljedećim
elementima:
– Stalnom prikazu sata i vanjske temperature (u slučaju opasnosti od poledice pali se plava
žaruljica).
– Kontrolama grijanja / klimatizacijskog uređaja.– Funkcijama vozila i izbornicima za postavljanje opreme.– Upravljačkim tipkama audiosustava i telefona te njihovim podacima.– Prikazu vizualnim funkcijama grafičke pomoći u vožnji (podacima funkcije grafičke pomoći pri
parkiranju, Park Assist itd.).
– Internetskim uslugama i prikazu njihovih podataka.– Kontrolama navigacijskog sustava i prikazu njihovih podataka (ovisno o izvedbi).
Iz sigurnosnih razloga, obavezno
zaustavite vozilo prije obavljanja
zahvata koji zahtijevaju neprekidnu
pažnju.
Neke funkcije nisu dostupne u vožnji.
Savjeti
Ekran je kapacitivni.
Ne dodirujte taktilni ekran šiljastim predmetima.
Ne dodirujte taktilni ekran mokrim rukama.
Za čišćenje taktilnog ekrana upotrijebite čistu i
mekanu krpicu.
Načela
► Pojedini izbornici otvaraju se tipkama ispod
taktilnog ekrana, a funkcijama se rukuje tipkama
na taktilnom ekranu.
Neki izbornici mogu biti prikazani na dvije
stranice: pritisnite tipku „ OPCIJE” za otvaranje
druge stranice.
Ako ništa ne dirate nekoliko trenutaka kad ste na drugoj stranici, automatski će
se prikazati prva stranica.
Za isključivanje/uključivanje neke funkcije
odaberite " OFF" ili "ON".
Postavke za funkciju
Pristup dodatnim podacima o funkciji
Confirm
Povratak na prethodnu stranicu ili potvrda

106
Vožnja
M1...M6/M8 : Ručni način rada.
- : Neobrađen zahtjev u ručnom načinu rada.
Uz uključen kontakt, nakon otvaranja vrata
vozača prikazat će se poruka s upozorenjem da
se ručica mjenjača mora postaviti u položaj P.
Rad
Kad motor radi, ako je za promjenu položaja
potrebno pritisnuti papučicu kočnice ili tipku
Unlock, na to će upozoriti poruka na ploči s
instrumentima.
Uvažavaju se samo ispravni zahtjevi za
promjenu položaja.
Kad motor radi i uz otpuštene kočnice, u
položaju R, D ili M vozilo se pomiče čak i
bez pritiska na papučicu gasa.
Nikad nemojte istovremeno pritiskati
papučicu gasa i papučicu kočnice
– postoji opasnost od oštećenja mjenjača!
U slučaju kvara akumulatora obvezno
postavite klinove iz priručnog alata ispod
jednog kotača kako bi vozilo bilo zakočeno.
Otključavanje mjenjača
– Iz položaja P:► Do kraja pritisnite papučicu kočnice.► Pritisnite tipku Unlock.► Odaberite drugi način rada dok pritišćete papučicu kočnice i tipku Unlock.– Iz neutralnog položaja N, pri brzini manjoj od 5 km/h:

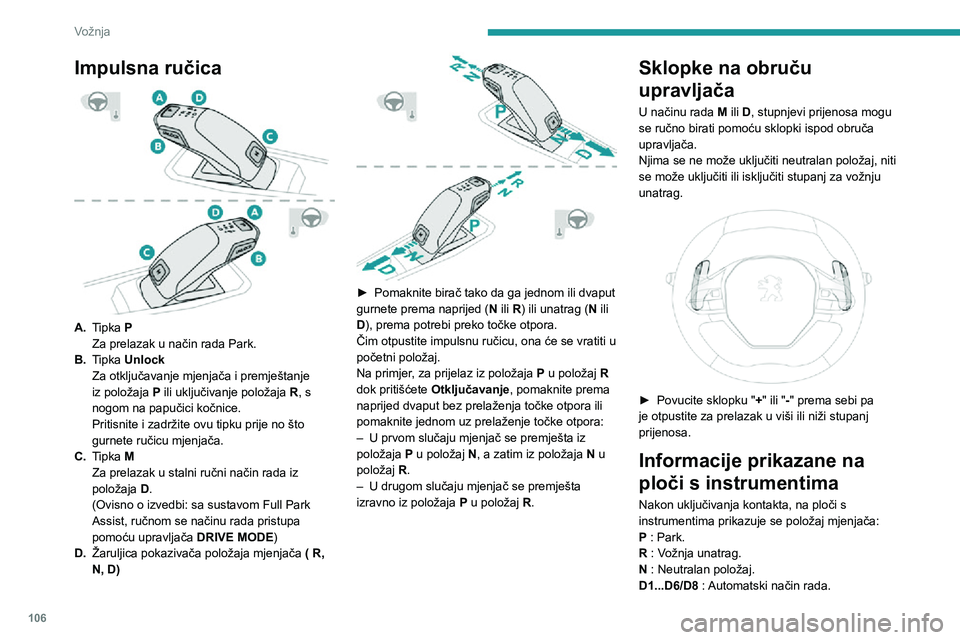

Impulsna ručica

A.Tipka P
Za prelazak u način rada Park.
B. Tipka Unlock
Za otključavanje mjenjača i premještanje
iz položaja P ili uključivanje položaja R, s
nogom na papučici kočnice.
Pritisnite i zadržite ovu tipku prije no što
gurnete ručicu mjenjača.
C. Tipka M
Za prelazak u stalni ručni način rada iz
položaja D.
(Ovisno o izvedbi: sa sustavom Full Park
Assist, ručnom se načinu rada pristupa
pomoću upravljača DRIVE MODE)
D. Žaruljica pokazivača položaja mjenjača ( R,
N, D)


► Pomaknite birač tako da ga jednom ili dvaput gurnete prema naprijed ( N ili R) ili unatrag (N ili
D), prema potrebi preko točke otpora.
Čim otpustite impulsnu ručicu, ona će se vratiti u
početni položaj.
Na primjer, za prijelaz iz položaja P u položaj R
dok pritišćete Otključavanje, pomaknite prema
naprijed dvaput bez prelaženja točke otpora ili
pomaknite jednom uz prelaženje točke otpora:
– U prvom slučaju mjenjač se premješta iz položaja P u položaj N, a zatim iz položaja N u
položaj R.
– U drugom slučaju mjenjač se premješta izravno iz položaja P u položaj R.
Sklopke na obruču
upravljača
U načinu rada M ili D, stupnjevi prijenosa mogu
se ručno birati pomoću sklopki ispod obruča
upravljača.
Njima se ne može uključiti neutralan položaj, niti
se može uključiti ili isključiti stupanj za vožnju
unatrag.


► Povucite sklopku "+" ili "-" prema sebi pa
je otpustite za prelazak u viši ili niži stupanj
prijenosa.
Informacije prikazane na
ploči s instrumentima
Nakon uključivanja kontakta, na ploči s
instrumentima prikazuje se položaj mjenjača:
P : Park.
R : Vožnja unatrag.
N : Neutralan položaj.
D1...D6/D8 : Automatski način rada.

107
Vožnja

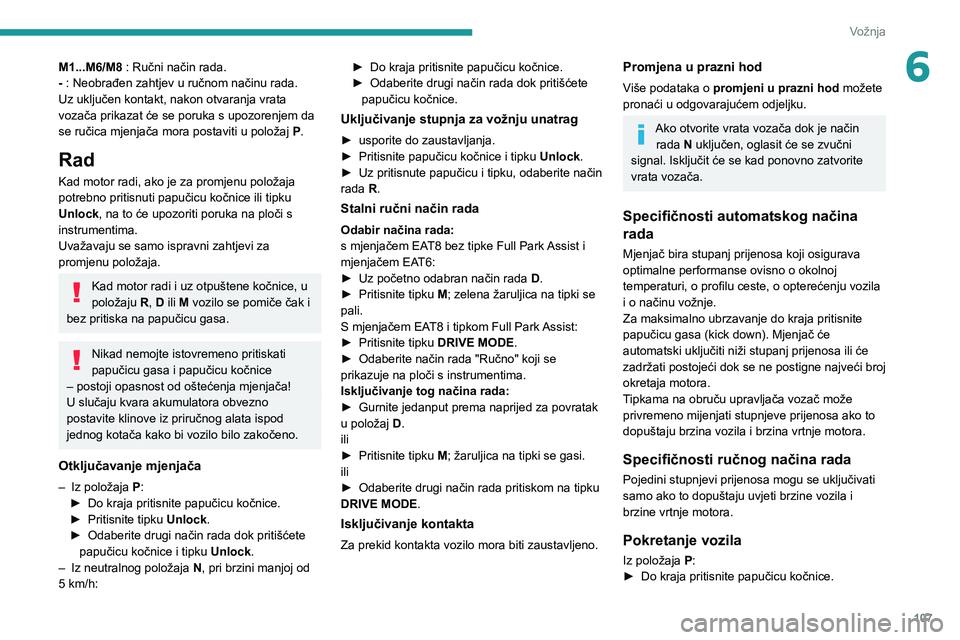

6M1...M6/M8 : Ručni način rada.
- : Neobrađen zahtjev u ručnom načinu rada.
Uz uključen kontakt, nakon otvaranja vrata
vozača prikazat će se poruka s upozorenjem da
se ručica mjenjača mora postaviti u položaj P.
Rad
Kad motor radi, ako je za promjenu položaja
potrebno pritisnuti papučicu kočnice ili tipku
Unlock, na to će upozoriti poruka na ploči s
instrumentima.
Uvažavaju se samo ispravni zahtjevi za
promjenu položaja.
Kad motor radi i uz otpuštene kočnice, u
položaju R, D ili M vozilo se pomiče čak i
bez pritiska na papučicu gasa.
Nikad nemojte istovremeno pritiskati
papučicu gasa i papučicu kočnice
– postoji opasnost od oštećenja mjenjača!
U slučaju kvara akumulatora obvezno
postavite klinove iz priručnog alata ispod
jednog kotača kako bi vozilo bilo zakočeno.
Otključavanje mjenjača
– Iz položaja P:► Do kraja pritisnite papučicu kočnice.► Pritisnite tipku Unlock.► Odaberite drugi način rada dok pritišćete papučicu kočnice i tipku Unlock.– Iz neutralnog položaja N, pri brzini manjoj od 5 km/h:
► Do kraja pritisnite papučicu kočnice.► Odaberite drugi način rada dok pritišćete papučicu kočnice.
Uključivanje stupnja za vožnju unatrag
► usporite do zaustavljanja.► Pritisnite papučicu kočnice i tipku Unlock.► Uz pritisnute papučicu i tipku, odaberite način rada R.
Stalni ručni način rada
Odabir načina rada:
s mjenjačem EAT8 bez tipke Full Park Assist i
mjenjačem EAT6:
► Uz početno odabran način rada D.► Pritisnite tipku M; zelena žaruljica na tipki se
pali.
S mjenjačem EAT8 i tipkom Full Park Assist:
► Pritisnite tipku DRIVE MODE.► Odaberite način rada "Ručno" koji se prikazuje na ploči s instrumentima.
Isključivanje tog načina rada:
► Gurnite jedanput prema naprijed za povratak u položaj D.
ili
► Pritisnite tipku M; žaruljica na tipki se gasi.
ili
► Odaberite drugi način rada pritiskom na tipku DRIVE MODE.
Isključivanje kontakta
Za prekid kontakta vozilo mora biti zaustavljeno.
Promjena u prazni hod
Više podataka o promjeni u prazni hod možete
pronaći u odgovarajućem odjeljku.
Ako otvorite vrata vozača dok je način rada N uključen, oglasit će se zvučni
signal. Isključit će se kad ponovno zatvorite
vrata vozača.
Specifičnosti automatskog načina
rada
Mjenjač bira stupanj prijenosa koji osigurava
optimalne performanse ovisno o okolnoj
temperaturi, o profilu ceste, o opterećenju vozila
i o načinu vožnje.
Za maksimalno ubrzavanje do kraja pritisnite
papučicu gasa (kick down). Mjenjač će
automatski uključiti niži stupanj prijenosa ili će
zadržati postojeći dok se ne postigne najveći broj
okretaja motora.
Tipkama na obruču upravljača vozač može
privremeno mijenjati stupnjeve prijenosa ako to
dopuštaju brzina vozila i brzina vrtnje motora.
Specifičnosti ručnog načina rada
Pojedini stupnjevi prijenosa mogu se uključivati
samo ako to dopuštaju uvjeti brzine vozila i
brzine vrtnje motora.
Pokretanje vozila
Iz položaja P:► Do kraja pritisnite papučicu kočnice.
