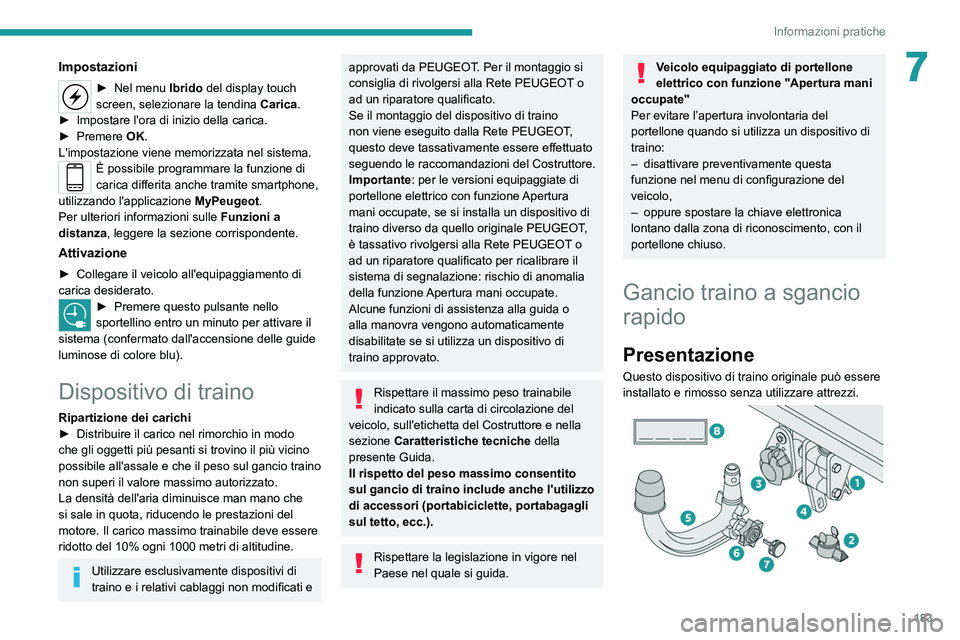

183
Informazioni pratiche
7Impostazioni
► Nel menu Ibrido del display touch
screen, selezionare la tendina Carica.
►

Impostare l'ora di inizio della carica.
►


Premere
OK.
L'impostazione viene memorizzata nel sistema.
È possibile programmare la funzione di
carica differita anche tramite smartphone,
utilizzando l'applicazione

MyPeugeot
.
Per ulteriori informazioni sulle Funzioni a
distanza, leggere la sezione corrispondente.
Attivazione
► Collegare il veicolo all'equipaggiamento di
carica desiderato.
► Premere questo pulsante nello
sportellino entro un minuto per attivare il
sistema (confermato dall'accensione delle guide
luminose di colore blu).
Dispositivo di traino
Ripartizione dei carichi
► Distribuire il carico nel rimorchio in modo
che gli oggetti più pesanti si trovino il più vicino
possibile all'assale e che il peso sul gancio traino
non superi il valore massimo autorizzato.
La densità dell'aria diminuisce man mano che
si sale in quota, riducendo le prestazioni del
motore. Il carico massimo trainabile deve essere
ridotto del 10% ogni 1000 metri di altitudine.
Utilizzare esclusivamente dispositivi di
traino e i relativi cablaggi non modificati e
approvati da PEUGEOT. Per il montaggio si
consiglia di rivolgersi alla Rete PEUGEOT o
ad un riparatore qualificato.
Se il montaggio del dispositivo di traino
non viene eseguito dalla Rete PEUGEOT,
questo deve tassativamente essere effettuato
seguendo le raccomandazioni del Costruttore.
Importante: per le versioni equipaggiate di
portellone elettrico con funzione Apertura
mani occupate, se si installa un dispositivo di
traino diverso da quello originale PEUGEOT,
è tassativo rivolgersi alla Rete PEUGEOT o
ad un riparatore qualificato per ricalibrare il
sistema di segnalazione: rischio di anomalia
della funzione Apertura mani occupate.
Alcune funzioni di assistenza alla guida o
alla manovra vengono automaticamente
disabilitate se si utilizza un dispositivo di
traino approvato.
Rispettare il massimo peso trainabile
indicato sulla carta di circolazione del
veicolo, sull'etichetta del Costruttore e nella
sezione Caratteristiche tecniche della
presente Guida.
Il rispetto del peso massimo consentito
sul gancio di traino include anche l'utilizzo
di accessori (portabiciclette, portabagagli
sul tetto, ecc.).
Rispettare la legislazione in vigore nel
Paese nel quale si guida.
Veicolo equipaggiato di portellone
elettrico con funzione "Apertura mani
occupate"
Per evitare l’apertura involontaria del
portellone quando si utilizza un dispositivo di
traino:
–

disattivare preventivamente questa
funzione nel menu di configurazione del
veicolo,
–


oppure spostare la chiave elettronica
lontano dalla zona di riconoscimento, con il
portellone chiuso.
Gancio traino a sgancio
rapido
Presentazione
Questo dispositivo di traino originale può essere
installato e rimosso senza utilizzare attrezzi.

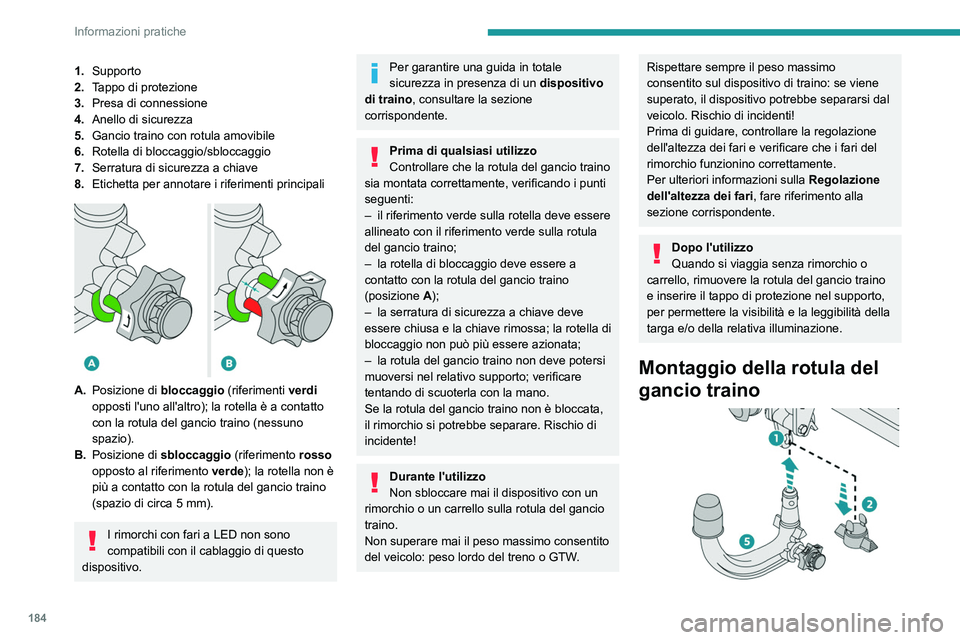

184
Informazioni pratiche
1.Supporto
2. Tappo di protezione
3. Presa di connessione
4. Anello di sicurezza
5. Gancio traino con rotula amovibile
6. Rotella di bloccaggio/sbloccaggio
7. Serratura di sicurezza a chiave
8. Etichetta per annotare i riferimenti principali


A.Posizione di bloccaggio (riferimenti verdi
opposti l'uno all'altro); la rotella è a contatto
con la rotula del gancio traino (nessuno
spazio).
B. Posizione di sbloccaggio (riferimento rosso
opposto al riferimento verde); la rotella non è
più a contatto con la rotula del gancio traino
(spazio di circa 5
mm).
I rimorchi con fari a LED non sono
compatibili con il cablaggio di questo
dispositivo.
Per garantire una guida in totale
sicurezza in presenza di un dispositivo
di traino , consultare la sezione
corrispondente.
Prima di qualsiasi utilizzo
Controllare che la rotula del gancio traino
sia montata correttamente, verificando i punti
seguenti:
–

il riferimento verde sulla rotella deve essere
allineato con il riferimento verde sulla rotula
del gancio traino;
–


la rotella di bloccaggio deve essere a
contatto con la rotula del gancio traino
(posizione A

);
–

la serratura di sicurezza a chiave deve
essere chiusa e la chiave rimossa; la rotella di
bloccaggio non può più essere azionata;
–


la rotula del gancio traino non deve potersi
muoversi nel relativo supporto; verificare
tentando di scuoterla con la mano.
Se la rotula del gancio traino non è bloccata,
il rimorchio si potrebbe separare. Rischio di
incidente!
Durante l'utilizzo
Non sbloccare mai il dispositivo con un
rimorchio o un carrello sulla rotula del gancio
traino.
Non superare mai il peso massimo consentito
del veicolo: peso lordo del treno o GTW.
Rispettare sempre il peso massimo
consentito sul dispositivo di traino: se viene
superato, il dispositivo potrebbe separarsi dal
veicolo. Rischio di incidenti!
Prima di guidare, controllare la regolazione
dell'altezza dei fari e verificare che i fari del
rimorchio funzionino correttamente.
Per ulteriori informazioni sulla Regolazione
dell'altezza dei fari , fare riferimento alla
sezione corrispondente.
Dopo l'utilizzo
Quando si viaggia senza rimorchio o
carrello, rimuovere la rotula del gancio traino
e inserire il tappo di protezione nel supporto,
per

permettere la visibilità e la leggibilità della
targa e/o della relativa illuminazione.
Montaggio della rotula del
gancio traino

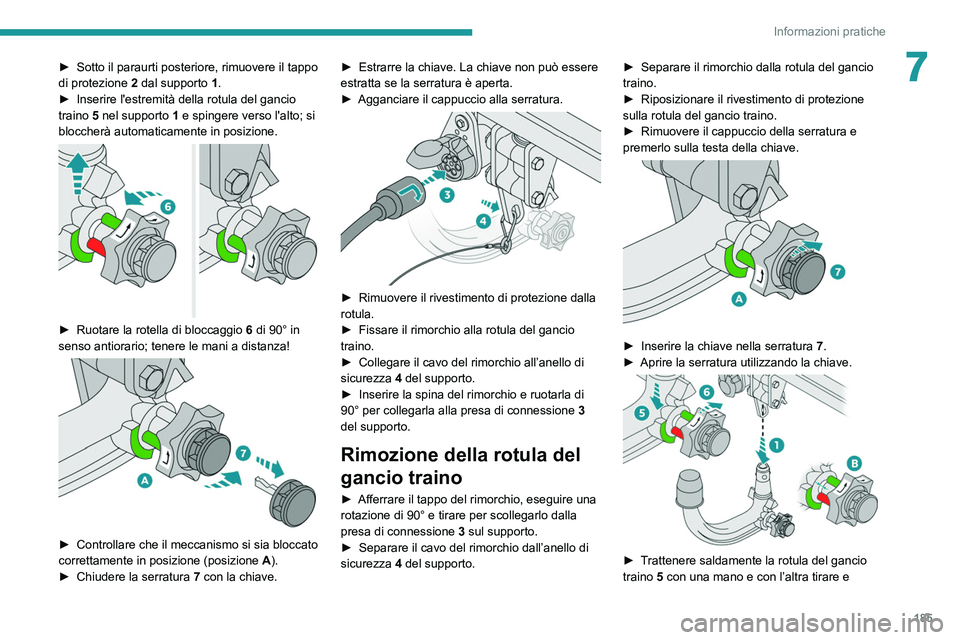

185
Informazioni pratiche
7► Sotto il paraurti posteriore, rimuovere il tappo
di protezione 2
dal supporto 1.
►

Inserire l'estremità della rotula del gancio
traino

5 nel supporto 1 e spingere verso l'alto; si
bloccherà automaticamente in posizione.


► Ruotare la rotella di bloccaggio 6 di 90° in
senso antiorario; tenere le mani a distanza!


► Controllare che il meccanismo si sia bloccato
correttamente in posizione (posizione A
).
►

Chiudere la serratura 7

con la chiave.►

Estrarre la chiave. La chiave non può essere
estratta se la serratura è aperta.
►

Agganciare il cappuccio alla serratura.

► Rimuovere il rivestimento di protezione dalla
rotula.
►

Fissare il rimorchio alla rotula del gancio
traino.
►


Collegare il cavo del rimorchio all’anello di
sicurezza

4 del supporto.
►

Inserire la spina del rimorchio e ruotarla di
90° per collegarla alla presa di connessione 3


del supporto.
Rimozione della rotula del
gancio traino
► Afferrare il tappo del rimorchio, eseguire una
rotazione di 90° e tirare per scollegarlo dalla
presa di connessione 3
sul supporto.
►

Separare il cavo del rimorchio dall’anello di
sicurezza

4 del supporto. ►

Separare il rimorchio dalla rotula del gancio
traino.
►

Riposizionare il rivestimento di protezione
sulla rotula del gancio traino.
►

Rimuovere il cappuccio della serratura e
premerlo sulla testa della chiave.


► Inserire la chiave nella serratura 7 .
► Aprire la serratura utilizzando la chiave.

► Trattenere saldamente la rotula del gancio
traino 5 con una mano e con l’altra tirare e

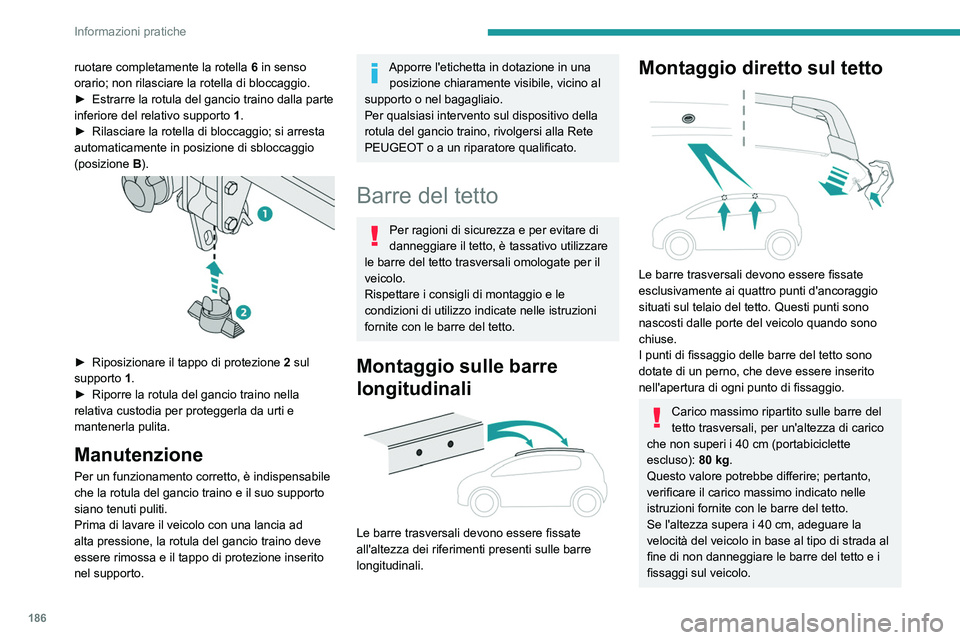

186
Informazioni pratiche
ruotare completamente la rotella 6 in senso
orario; non rilasciare la rotella di bloccaggio.
►

Estrarre la rotula del gancio traino dalla parte
inferiore del relativo supporto 1

.
►

Rilasciare la rotella di bloccaggio; si arresta
automaticamente in posizione di sbloccaggio
(posizione B

).


► Riposizionare il tappo di protezione 2 sul
supporto 1.
►

Riporre la rotula del gancio traino nella
relativa custodia per proteggerla da urti e
mantenerla pulita.
Manutenzione
Per un funzionamento corretto, è indispensabile
che la rotula del gancio traino e il suo supporto
siano tenuti puliti.
Prima di lavare il veicolo con una lancia ad
alta pressione, la rotula del gancio traino deve
essere rimossa e il tappo di protezione inserito
nel supporto.
Apporre l'etichetta in dotazione in una posizione chiaramente visibile, vicino al
supporto o nel bagagliaio.
Per qualsiasi intervento sul dispositivo della
rotula del gancio traino, rivolgersi alla Rete
PEUGEOT o a un riparatore qualificato.
Barre del tetto
Per ragioni di sicurezza e per evitare di
danneggiare il tetto, è tassativo utilizzare
le barre del tetto trasversali omologate per il
veicolo.
Rispettare i consigli di montaggio e le
condizioni di utilizzo indicate nelle istruzioni
fornite con le barre del tetto.
Montaggio sulle barre
longitudinali


Le barre trasversali devono essere fissate
all'altezza dei riferimenti presenti sulle barre
longitudinali.
Montaggio diretto sul tetto

Le barre trasversali devono essere fissate
esclusivamente ai quattro punti d'ancoraggio
situati sul telaio del tetto. Questi punti sono
nascosti dalle porte del veicolo quando sono
chiuse.
I punti di fissaggio delle barre del tetto sono
dotate di un perno, che deve essere inserito
nell'apertura di ogni punto di fissaggio.
Carico massimo ripartito sulle barre del
tetto trasversali, per un'altezza di carico
che non superi i 40 cm (portabiciclette
escluso): 80 kg.
Questo valore potrebbe differire; pertanto,
verificare il carico massimo indicato nelle
istruzioni fornite con le barre del tetto.
Se l'altezza supera i 40 cm, adeguare la
velocità del veicolo in base al tipo di strada al
fine di non danneggiare le barre del tetto e i
fissaggi sul veicolo.
Fare riferimento alle legislazioni nazionali in
modo da rispettare le norme sul trasporto di
oggetti più lunghi del veicolo.
Raccomandazioni
Distribuire il carico in modo uniforme,
evitando di caricare eccessivamente un lato.
Disporre il carico più pesante il più vicino
possibile al tetto.
Fissare saldamente il carico.
Guidare con cautela: la sensibilità al vento
laterale è aumentata e la stabilità del veicolo
può venir meno.
Controllare periodicamente la sicurezza e
il fissaggio delle barre del tetto, comunque
prima di ogni viaggio.
Smontare le barre del tetto non appena il
trasporto è ultimato.
Tetto apribile
Verificare che il carico trasportato
sulle barre del tetto non passi sotto le barre
ostacolando i movimenti del tetto apribile.
Rischio di danni gravi!
Catene da neve
In inverno le catene da neve migliorano la
trazione e il comportamento del veicolo in
frenata.

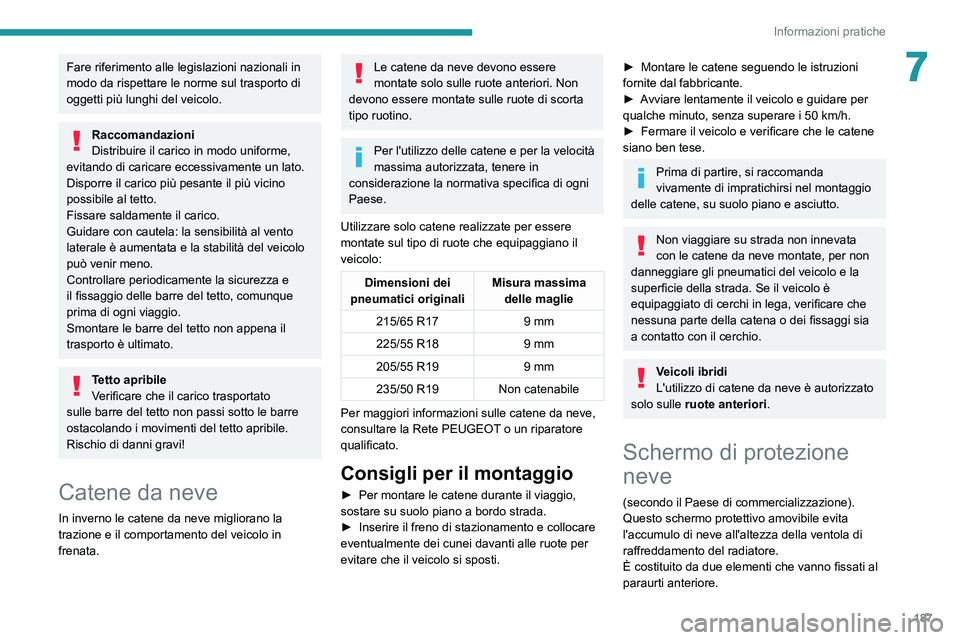

187
Informazioni pratiche
7Fare riferimento alle legislazioni nazionali in
modo da rispettare le norme sul trasporto di
oggetti più lunghi del veicolo.
Raccomandazioni
Distribuire il carico in modo uniforme,
evitando di caricare eccessivamente un lato.
Disporre il carico più pesante il più vicino
possibile al tetto.
Fissare saldamente il carico.
Guidare con cautela: la sensibilità al vento
laterale è aumentata e la stabilità del veicolo
può venir meno.
Controllare periodicamente la sicurezza e
il fissaggio delle barre del tetto, comunque
prima di ogni viaggio.
Smontare le barre del tetto non appena il
trasporto è ultimato.
Tetto apribile
Verificare che il carico trasportato
sulle barre del tetto non passi sotto le barre
ostacolando i movimenti del tetto apribile.
Rischio di danni gravi!
Catene da neve
In inverno le catene da neve migliorano la
trazione e il comportamento del veicolo in
frenata.
Le catene da neve devono essere
montate solo sulle ruote anteriori. Non
devono essere montate sulle ruote di scorta
tipo ruotino.
Per l'utilizzo delle catene e per la velocità
massima autorizzata, tenere in
considerazione la normativa specifica di ogni
Paese.
Utilizzare solo catene realizzate per essere
montate sul tipo di ruote che equipaggiano il
veicolo:
Dimensioni dei
pneumatici originali Misura massima
delle maglie
215/65 R17 9
mm
225/55 R18 9
mm
205/55 R19 9
mm
235/50 R19 Non catenabile
Per maggiori informazioni sulle catene da neve,
consultare la Rete PEUGEOT o un riparatore
qualificato.
Consigli per il montaggio
► Per montare le catene durante il viaggio,
sostare su suolo piano a bordo strada.
►

Inserire il freno di stazionamento e collocare
eventualmente dei cunei davanti alle ruote per
evitare che il veicolo si sposti.
► Montare le catene seguendo le istruzioni
fornite dal fabbricante.
►

A
vviare lentamente il veicolo e guidare per
qualche minuto, senza superare i 50
km/h.
►

Fermare il veicolo e verificare che le catene
siano ben tese.
Prima di partire, si raccomanda
vivamente di impratichirsi nel montaggio
delle catene, su suolo piano e asciutto.
Non viaggiare su strada non innevata
con le catene da neve montate, per non
danneggiare gli pneumatici del veicolo e la
superficie della strada. Se il veicolo è
equipaggiato di cerchi in lega, verificare che
nessuna parte della catena o dei fissaggi sia
a contatto con il cerchio.
Veicoli ibridi
L'utilizzo di catene da neve è autorizzato
solo sulle ruote anteriori.
Schermo di protezione
neve
(secondo il Paese di commercializzazione).
Questo schermo protettivo amovibile evita
l'accumulo di neve all'altezza della ventola di
raffreddamento del radiatore.
È costituito da due elementi che vanno fissati al
paraurti anteriore.

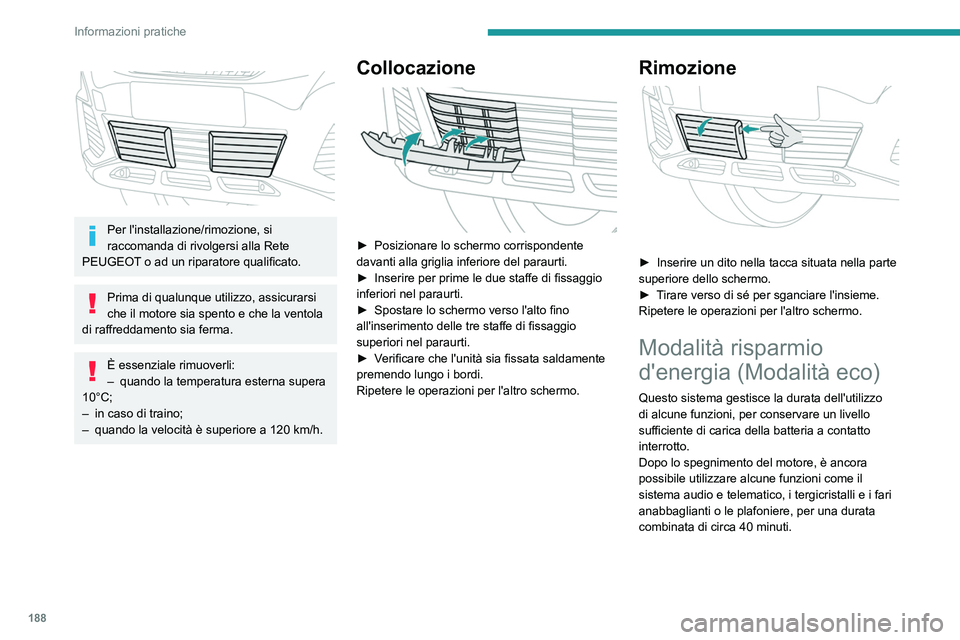

188
Informazioni pratiche


Per l'installazione/rimozione, si
raccomanda di rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Prima di qualunque utilizzo, assicurarsi
che il motore sia spento e che la ventola
di raffreddamento sia ferma.
È essenziale rimuoverli:
– quando la temperatura esterna supera
10°C;
–

in caso di traino;
–


quando la velocità è superiore a 120
km/h.
Collocazione

► Posizionare lo schermo corrispondente
davanti alla griglia inferiore del paraurti.
►

Inserire per prime le due staffe di fissaggio
inferiori nel paraurti.
►


Spostare lo schermo verso l'alto fino
all'inserimento delle tre staffe di fissaggio
superiori nel paraurti.
►


V
erificare che l'unità sia fissata saldamente
premendo lungo i bordi.
Ripetere le operazioni per l'altro schermo.
Rimozione

► Inserire un dito nella tacca situata nella parte
superiore dello schermo.
►

T
irare verso di sé per sganciare l'insieme.
Ripetere le operazioni per l'altro schermo.
Modalità risparmio
d'energia (Modalità eco)
Questo sistema gestisce la durata dell'utilizzo
di alcune funzioni, per conservare un livello
sufficiente di carica della batteria a contatto
interrotto.
Dopo lo spegnimento del motore, è ancora
possibile utilizzare alcune funzioni come il
sistema audio e telematico, i tergicristalli e i fari
anabbaglianti o le plafoniere, per una durata
combinata di circa 40 minuti.
Selezione della modalità
All'attivazione della modalità risparmio d'energia
appare un messaggio di conferma e le funzioni
attive passano in standby.
Se in quel momento è in corso una
telefonata, la stessa sarà mantenuta per
circa 10 minuti tramite il sistema mani libere
del sistema audio.
Disattivazione della
modalità
Queste funzioni vengono riattivate
automaticamente al successivo utilizzo del
veicolo.
Per ripristinare l'utilizzo immediato di queste
funzioni, avviare il motore e lasciarlo avviato:
– meno di 10 minuti, per utilizzare gli
equipaggiamenti per cinque minuti circa;
– più di 10 minuti, per utilizzare gli
equipaggiamenti per 30 minuti circa.
Lasciare il motore avviato per la durata
specificata, per assicurarsi che la carica della
batteria sia sufficiente.
Per ricaricare la batteria, evitare di riavviare
ripetutamente o continuamente il motore.
Se la batteria è scarica, il motore non
può essere avviato.
Per ulteriori informazioni sulla batteria da
12 V, leggere la sezione corrispondente.

189
Informazioni pratiche
7Selezione della modalità
All'attivazione della modalità risparmio d'energia
appare un messaggio di conferma e le funzioni
attive
passano in standby.
Se in quel momento è in corso una
telefonata, la stessa sarà mantenuta per
circa 10 minuti tramite il sistema mani
libere
del sistema audio.
Disattivazione della
modalità
Queste funzioni vengono riattivate
automaticamente al successivo utilizzo del
veicolo.
Per ripristinare l'utilizzo immediato di queste
funzioni, avviare il motore e lasciarlo avviato:
–

meno di 10 minuti, per utilizzare gli
equipaggiamenti per cinque minuti circa;
–


più di 10 minuti, per utilizzare gli
equipaggiamenti per 30 minuti circa.
Lasciare il motore avviato per la durata
specificata, per assicurarsi che la carica della
batteria sia sufficiente.
Per ricaricare la batteria, evitare di riavviare
ripetutamente o continuamente il motore.
Se la batteria è scarica, il motore non
può essere avviato.
Per ulteriori informazioni sulla batteria da
12

V, leggere la sezione corrispondente.
Modalità alleggerimento
elettrico
Questo sistema gestisce l'uso di alcune funzioni
rispetto al livello di energia rimanente nella
batteria.
Quando il veicolo è in marcia, la funzione
alleggerimento elettrico disattiva
temporaneamente alcune funzioni, come l’aria
climatizzata e lo sbrinamento del lunotto termico.
Le funzioni disattivate vengono riattivate
automaticamente non appena le condizioni lo
permettono.
Cofano motore
Stop & Start
Prima di qualsiasi intervento nel vano
motore, è necessario interrompere il contatto
per evitare di ferirsi a causa dell'attivazione
automatica della modalità START.
Veicoli ibridi
Prima di eseguire qualunque lavoro sotto
il cofano motore, è essenziale interrompere il
contatto e verificare che la spia dell'indicatore
READY sia spenta sul quadro strumenti.
Rischio di lesioni gravi!
L'ubicazione della leva di rilascio interna
del cofano motore ne impedisce
l'apertura quando la porta anteriore sinistra è
chiusa.
A motore caldo, maneggiare con cautela il comando esterno e l'asta del cofano
motore (rischio di ustioni), utilizzando la zona
protetta.
Quando il cofano motore è aperto, prestare
attenzione a non urtare il comando d'apertura.
Non aprire il cofano motore in caso di vento
forte.
Raffreddamento del motore a veicolo
fermo
L'elettroventola può funzionare anche
dopo l'arresto del veicolo.
Prestare attenzione con oggetti o
indumenti che potrebbero incastrarsi
nell'elica della ventola!

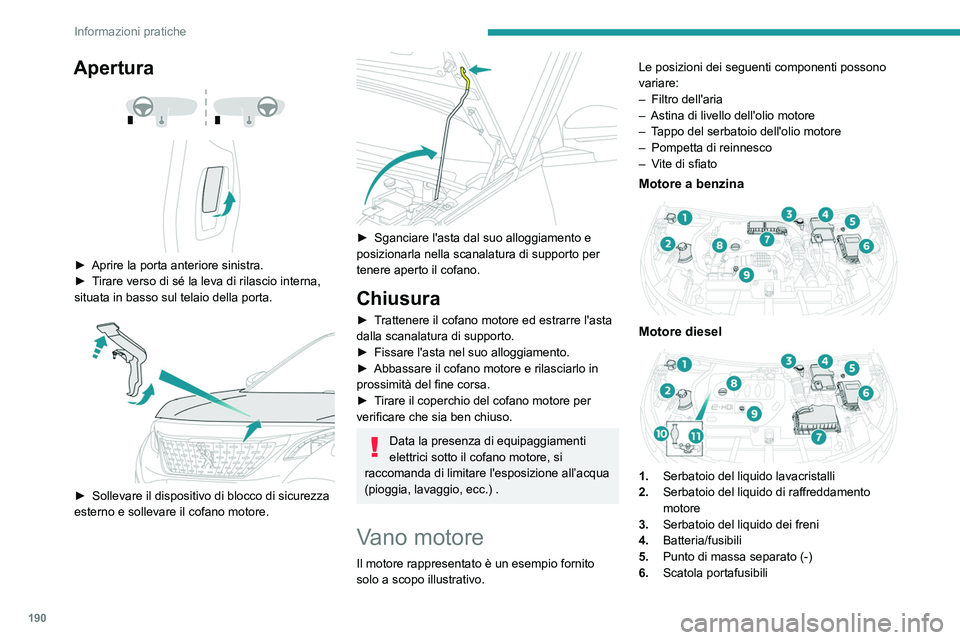

190
Informazioni pratiche
Apertura



► Aprire la porta anteriore sinistra.
► T irare verso di sé la leva di rilascio interna,
situata in basso sul telaio della porta.


► Sollevare il dispositivo di blocco di sicurezza
esterno e sollevare il cofano motore.


► Sganciare l'asta dal suo alloggiamento e
posizionarla nella scanalatura di supporto per
tenere aperto il cofano.
Chiusura
► Trattenere il cofano motore ed estrarre l'asta
dalla scanalatura di supporto.
►

Fissare l'asta nel suo alloggiamento.
►


Abbassare il cofano motore e rilasciarlo in
prossimità del fine corsa.
►


T
irare il coperchio del cofano motore per
verificare che sia ben chiuso.
Data la presenza di equipaggiamenti
elettrici sotto il cofano motore, si
raccomanda di limitare l'esposizione all’acqua
(pioggia, lavaggio, ecc.) .
Vano motore
Il motore rappresentato è un esempio fornito
solo a scopo illustrativo. Le posizioni dei seguenti componenti possono
variare:
–

Filtro dell'aria
–

Astina di livello dell'olio motore
–

T
appo del serbatoio dell'olio motore
–
Pompetta di reinnesco
–

V
ite di sfiato
Motore a benzina

Motore diesel

1.
Serbatoio del liquido lavacristalli
2. Serbatoio del liquido di raffreddamento
motore
3. Serbatoio del liquido dei freni
4. Batteria/fusibili
5. Punto di massa separato (-)
6. Scatola portafusibili
7.Filtro dell'aria
8. Tappo del serbatoio dell'olio motore
9. Astina di livello dell'olio motore
10. Pompetta di reinnesco*
11 . Vite di sfiato*
Il sistema d’alimentazione del gasolio
funziona a pressione molto elevata.
Qualsiasi intervento su questo circuito
deve essere eseguito esclusivamente dalla
PEUGEOT o da un riparatore qualificato.
Verifica dei livelli
Controllare tutti i seguenti livelli secondo il
programma di manutenzione del Costruttore.
Effettuare il rabbocco se necessario, salvo
indicazione contraria.
In caso di notevole riduzione di uno dei livelli, far
verificare il relativo circuito dalla Rete PEUGEOT
o da un riparatore qualificato.
Il fluido deve corrispondere alla
motorizzazione del proprio veicolo ed
essere conforme alle raccomandazioni del
Costruttore.
Quando si interviene nel vano motore
prestare attenzione, poiché alcune zone
del motore possono essere estremamente
* A seconda della motorizzazione
