15
Strumenti di bordo

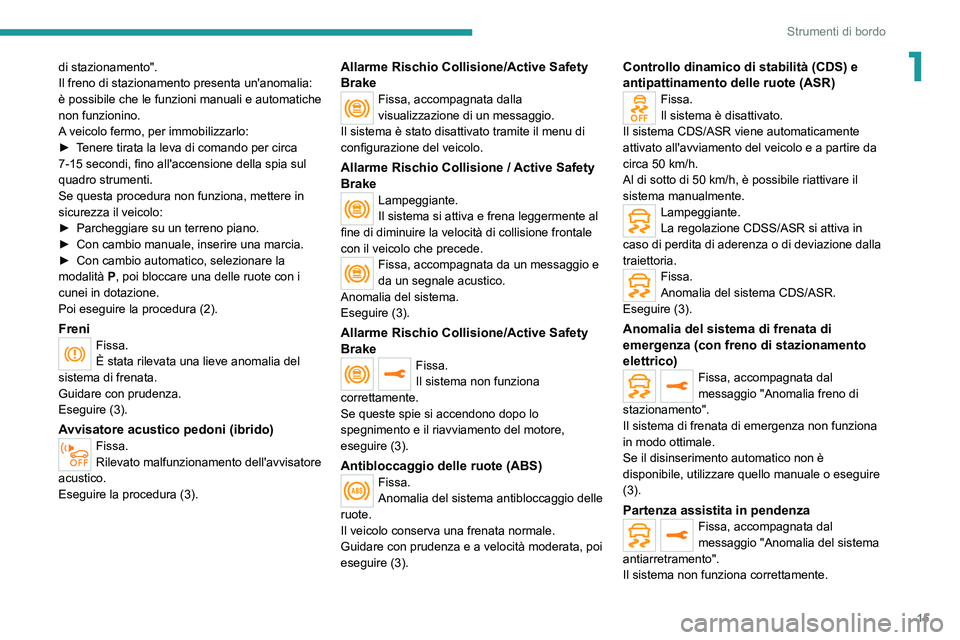

1di stazionamento".
Il freno di stazionamento presenta un'anomalia:
è possibile che le funzioni manuali e automatiche
non funzionino.
A veicolo fermo, per immobilizzarlo:
►
T
enere tirata la leva di comando per circa
7-15 secondi, fino all'accensione della spia sul
quadro strumenti.
Se questa procedura non funziona, mettere in
sicurezza il veicolo:
►

Parcheggiare su un terreno piano.
►


Con cambio manuale, inserire una marcia.
►


Con cambio automatico, selezionare la
modalità


P
, poi bloccare una delle ruote con i
cunei in dotazione.
Poi
eseguire la procedura (2).
FreniFissa.
È stata rilevata una lieve anomalia del
sistema di frenata.
Guidare con prudenza.
Eseguire (3).
Avvisatore acustico pedoni (ibrido)Fissa.
Rilevato malfunzionamento dell'avvisatore
acustico.
Eseguire la procedura (3).
Allarme Rischio Collisione/Active Safety
Brake
Fissa, accompagnata dalla
visualizzazione di un messaggio.
Il sistema è stato disattivato tramite il menu di
configurazione del veicolo.
Allarme Rischio Collisione / Active Safety
Brake
Lampeggiante.
Il sistema si attiva e frena leggermente al
fine di diminuire la velocità di collisione frontale
con il veicolo che precede.
Fissa, accompagnata da un messaggio e
da un segnale acustico.
Anomalia del sistema.
Eseguire (3).
Allarme Rischio Collisione/Active Safety
Brake
Fissa.
Il sistema non funziona
correttamente.
Se queste spie si accendono dopo lo
spegnimento e il riavviamento del motore,
eseguire (3).
Antibloccaggio delle ruote (ABS)Fissa.
Anomalia del sistema antibloccaggio delle
ruote.
Il veicolo conserva una frenata normale.
Guidare con prudenza e a velocità moderata, poi
eseguire (3).
Controllo dinamico di stabilità (CDS) e
antipattinamento delle ruote (ASR)
Fissa.
Il sistema è disattivato.
Il sistema CDS/ASR viene automaticamente
attivato all'avviamento del veicolo e a partire da
circa 50 km/h.
Al di sotto di 50
km/h, è possibile riattivare il
sistema manualmente.
Lampeggiante.
La regolazione CDSS/ASR si attiva in
caso di perdita di aderenza o di deviazione dalla
traiettoria.
Fissa.
Anomalia del sistema CDS/ASR.
Eseguire (3).
Anomalia del sistema di frenata di
emergenza (con freno di stazionamento
elettrico)
Fissa, accompagnata dal
messaggio "Anomalia freno di
stazionamento".
Il sistema di frenata di emergenza non funziona
in modo ottimale.
Se il disinserimento automatico non è
disponibile, utilizzare quello manuale o eseguire
(3).
Partenza assistita in pendenzaFissa, accompagnata dal
messaggio "Anomalia del sistema
antiarretramento".
Il sistema non funziona correttamente.

16
Strumenti di bordo
Eseguire (3).
Allarme superamento involontario linea di
carreggiata
Lampeggiante, accompagnata da un
segnale acustico.
È stato rilevato il superamento della linea di
segnalazione della carreggiata a sinistra o a
destra.
Sterzare il volante nella direzione opposta per
tornare nella giusta traiettoria.
Fissa, accompagnata dalla
visualizzazione di un messaggio.
Anomalia del sistema.
Restare vigili e guidare con prudenza, poi
eseguire la procedura (3).
Allarme attivo superamento involontario
linea di carreggiata
Fissa.
Il sistema è stato disattivato
automaticamente o messo in standby.
Lampeggiante.
Si sta per superare una linea tratteggiata
senza attivare l'indicatore di direzione.
Il sistema si attiva, poi corregge la traiettoria dal
lato della linea rilevata.
Fissa, accompagnata dalla
visualizzazione di un messaggio e
da un segnale acustico.
Il sistema non funziona correttamente.
Eseguire (3).
Mantenimento in corsiaFissa, accompagnata dalla spia
Service.
Il sistema non funziona correttamente.
Eseguire la procedura (3).
AirbagFissa.
Uno degli airbag o dei pretensionatori
delle cinture di sicurezza è difettoso.
Eseguire (3).
Airbag del passeggero anteriore (ON)Fissa.
Attivazione airbag frontale del
passeggero.
Il comando è in posizione "ON".
In questo caso, NON collocare un seggiolino
per bambini con "schienale verso la strada"
sul sedile del passeggero anteriore - Rischio
di lesioni gravi!
Airbag del passeggero anteriore (OFF)Fissa.
L'airbag frontale del passeggero è
disattivato.
Il comando è in posizione "OFF".
È possibile collocare un seggiolino per bambini
con schienale verso la strada, tranne se in
presenza di un’anomalia di funzionamento degli
airbag (spia d'allarme airbag accesa).
Pneumatici sgonfiFissa.
La pressione di uno o più pneumatici è
insufficiente. Controllare la pressione dei pneumatici il più
presto possibile.
Reinizializzare il sistema di rilevamento dopo
aver regolato la pressione.
Spia Pneumatici sgonfi
lampeggiante poi fissa e spia
Service fissa.
Il sistema di segnalazione della pressione dei
pneumatici non funziona correttamente.
La segnalazione pneumatici sgonfi non è più
garantita.
Verificare la pressione dei pneumatici non
appena possibile ed eseguire (3).
Stop & StartFissa, accompagnata dalla
visualizzazione di un messaggio.
Il sistema Stop & Start è stato disattivato
manualmente.
Il motore non si spegnerà al successivo stop.
Fissa.
Il sistema Stop & Start è stato disattivato
automaticamente.
Il motore non si spegnerà al successivo stop, se
la temperatura esterna è:
–

inferiore a 0°C;
–


superiore a +35°C.
Lampeggiante e poi fissa, accompagnata
da un messaggio.
Il sistema non funziona correttamente.
Eseguire la procedura (3).

17
Strumenti di bordo
1Fendinebbia posterioriFissa.
I fari sono accesi.
Spie verdi
Hill Assist Descent Control (discesa
assistita)
Fissa.
(grigio)
La funzione è stata attivata, ma è in pausa
perché la velocità è troppo elevata.
Ridurre la velocità del veicolo al di sotto dei
30

km/h.
Fissa.
Il sistema è stato attivato, ma le
condizioni di regolazione non sono presenti
(discesa, marcia inserita).
Lampeggiante.
Il sistema sta regolando la velocità del
veicolo.
Il veicolo viene frenato; i fanalini di stop si
accendono durante la discesa.
Stop & Start
Fissa.
Quando il veicolo si ferma, la funzione
Stop & Start mette il motore in modalità STOP.
Lampeggiamento temporaneo.
La modalità STOP non è
temporaneamente disponibile o la modalità
START viene attivata automaticamente.
Veicolo pronto per partire (ibrido)Fissa, accompagnata da un segnale
acustico all'accensione.
Il veicolo è pronto per partire.
La spia di funzionamento si spegne dopo aver
raggiunto una velocità di circa 5
km/h e si
accende nuovamente quando il veicolo smette
di muoversi.
La spia si spegne quando si spegne il motore e
si esce dal veicolo.
Mantenimento in corsiaFissa.
Il sistema è stato attivato.
Tutte le condizioni sono presenti : il sistema è
operativo.
Funzionamento automaticoFissa.
Il funzionamento automatico del
tergicristallo anteriore è attivato.
Indicatori di direzione lampeggiantiLampeggiante con segnale acustico.
Gli indicatori di direzione sono accesi.
Fendinebbia anterioriFissa.
I fendinebbia anteriori sono accesi.
Luci di posizioneFissa.
I fari sono accesi.
Fari anabbagliantiFissa.
I fari sono accesi.
Commutazione automatica dei fariFissa.
La funzione è stata attivata tramite
il touch screen (menu Illumin esterna/Veicolo).
Il comando dei fari è in posizione "AUTO".
Spie blu
Fari abbaglianti
Fissa.
I fari sono accesi.
Spie nere/bianche
Cambio automatico o cambio automatico
elettrico (e-EAT8) (ibrido)
Fissa.
Il cambio automatico è bloccato.
È necessario premere il pulsante Sbloccaggio
per sbloccarlo.
Funzione eSave (ibrido)Fissa, accompagnata dall'autonomia
elettrica di riserva.
La funzione
eSave è attivata.
Indicatori
Indicatore di manutenzione
Le informazioni della manutenzione sono
espresse in termini di distanza (chilometri o
miglia) e tempo (mesi o giorni).
L'avviso viene inviato secondo quale delle due
scadenze viene raggiunta per prima.

18
Strumenti di bordo

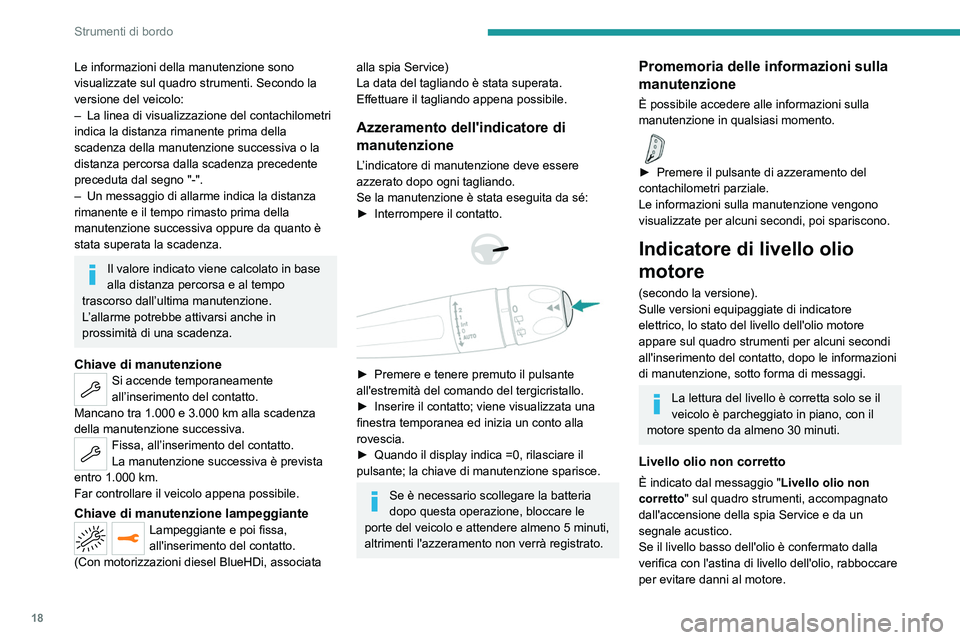

Le informazioni della manutenzione sono
visualizzate sul quadro strumenti. Secondo la
versione del veicolo:
–
La linea di visualizzazione del contachilometri
indica la distanza rimanente prima della
scadenza della manutenzione successiva o la
distanza percorsa dalla scadenza precedente
preceduta dal segno "-".
–


Un messaggio di allarme indica la distanza
rimanente e il tempo rimasto prima della
manutenzione successiva oppure da quanto è
stata superata la scadenza.
Il valore indicato viene calcolato in base
alla distanza percorsa e al tempo
trascorso dall’ultima manutenzione.
L’allarme potrebbe attivarsi anche in
prossimità di una scadenza.
Chiave di manutenzioneSi accende temporaneamente
all’inserimento del contatto.
Mancano tra 1.000 e 3.000
km alla scadenza
della manutenzione successiva.
Fissa, all’inserimento del contatto.
La manutenzione successiva è prevista
entro 1.000
km.
Far controllare il veicolo appena possibile.
Chiave di manutenzione lampeggianteLampeggiante e poi fissa,
all'inserimento del contatto.
(Con motorizzazioni diesel BlueHDi, associata
alla spia Service)
La data del tagliando è stata superata.
Effettuare il tagliando appena possibile.
Azzeramento dell'indicatore di
manutenzione
L’indicatore di manutenzione deve essere
azzerato dopo ogni tagliando.
Se la manutenzione è stata eseguita da sé:
►

Interrompere il contatto.



► Premere e tenere premuto il pulsante
all'estremità del comando del tergicristallo.
►

Inserire il contatto; viene visualizzata una
finestra temporanea ed inizia un conto alla
rovescia.
►


Quando il display indica =0, rilasciare il
pulsante; la chiave di manutenzione sparisce.
Se è necessario scollegare la batteria
dopo questa operazione, bloccare le
porte del veicolo e attendere almeno 5 minuti,
altrimenti l'azzeramento non verrà registrato.
Promemoria delle informazioni sulla
manutenzione
È possibile accedere alle informazioni sulla
manutenzione in qualsiasi momento.

► Premere il pulsante di azzeramento del
contachilometri parziale.
Le informazioni sulla manutenzione vengono
visualizzate per alcuni secondi, poi spariscono.
Indicatore di livello olio
motore
(secondo la versione).
Sulle versioni equipaggiate di indicatore
elettrico, lo stato del livello dell'olio motore
appare sul quadro strumenti per alcuni secondi
all'inserimento del contatto, dopo le informazioni
di manutenzione, sotto forma di messaggi.
La lettura del livello è corretta solo se il
veicolo è parcheggiato in piano, con il
motore spento da almeno 30 minuti.
Livello olio non corretto
È indicato dal messaggio " Livello olio non
corretto" sul quadro strumenti, accompagnato
dall'accensione della spia Service e da un
segnale acustico.
Se il livello basso dell'olio è confermato dalla
verifica con l'astina di livello dell'olio, rabboccare
per evitare danni al motore.

19
Strumenti di bordo

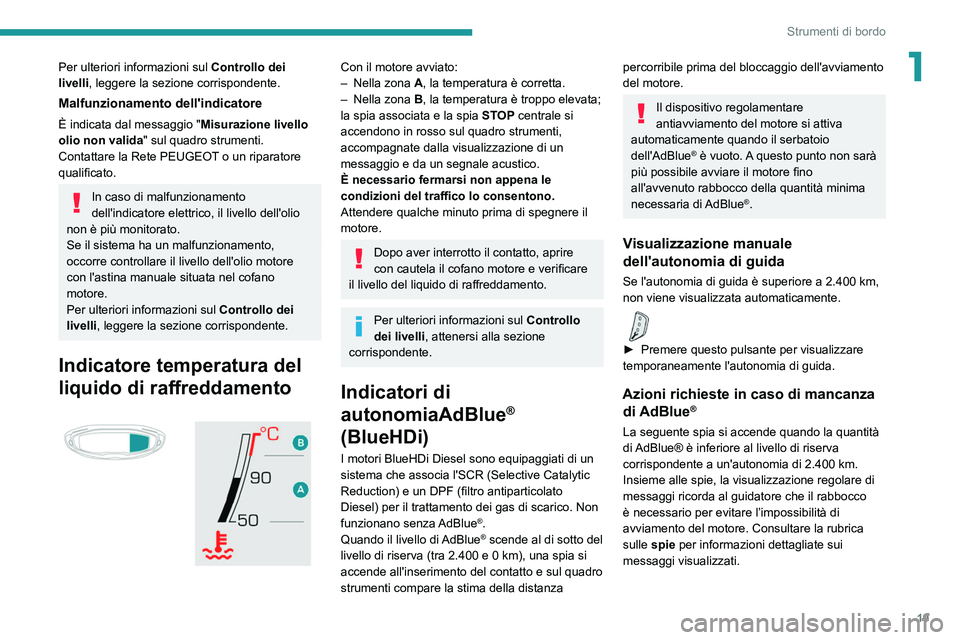

1Per ulteriori informazioni sul Controllo dei
livelli , leggere la sezione corrispondente.
Malfunzionamento dell'indicatore
È indicata dal messaggio " Misurazione livello
olio non valida " sul quadro strumenti.
Contattare la Rete PEUGEOT o un riparatore
qualificato.
In caso di malfunzionamento
dell'indicatore elettrico, il livello dell'olio
non è più monitorato.
Se il sistema ha un malfunzionamento,
occorre controllare il livello dell'olio motore
con l'astina manuale situata
nel cofano
motore.
Per ulteriori informazioni sul Controllo dei
livelli , leggere la sezione corrispondente.
Indicatore temperatura del
liquido di raffreddamento


Con il motore avviato:
–
Nella zona A
, la temperatura è corretta.
–

Nella zona B

, la temperatura è troppo elevata;
la spia associata e la spia STOP centrale si
accendono in rosso sul quadro strumenti,
accompagnate dalla visualizzazione di un
messaggio e da un segnale acustico.
È necessario fermarsi non appena le
condizioni del traffico lo consentono.
Attendere qualche minuto prima di spegnere il
motore.
Dopo aver interrotto il contatto, aprire
con cautela il cofano motore e verificare
il livello del liquido di raffreddamento.
Per ulteriori informazioni sul Controllo
dei livelli , attenersi alla sezione
corrispondente.
Indicatori di
autonomiaAdBlue
®
(BlueHDi)
I motori BlueHDi Diesel sono equipaggiati di un
sistema che associa l'SCR (Selective Catalytic
Reduction) e un DPF (filtro antiparticolato
Diesel) per il trattamento dei gas di scarico. Non
funzionano senza AdBlue
®.
Quando il livello di AdBlue® scende al di sotto del
livello di riserva (tra 2.400 e 0 km), una spia si
accende all'inserimento del contatto e sul quadro
strumenti compare la stima della distanza
percorribile prima del bloccaggio dell'avviamento
del motore.
Il dispositivo regolamentare
antiavviamento del motore si attiva
automaticamente quando il serbatoio
dell'AdBlue
® è vuoto. A questo punto non sarà
più possibile avviare il motore fino
all'avvenuto rabbocco della quantità minima
necessaria di AdBlue
®.
Visualizzazione manuale
dell'autonomia di guida
Se l'autonomia di guida è superiore a 2.400 km,
non viene visualizzata automaticamente.

► Premere questo pulsante per visualizzare
temporaneamente l'autonomia di guida.
Azioni richieste in caso di mancanza di AdBlue®
La seguente spia si accende quando la quantità
di AdBlue® è inferiore al livello di riserva
corrispondente a un'autonomia di 2.400
km.
Insieme alle spie, la visualizzazione regolare di
messaggi ricorda al guidatore che il rabbocco
è necessario per evitare l’impossibilità di
avviamento del motore. Consultare la rubrica
sulle spie per informazioni dettagliate sui
messaggi visualizzati.

20
Strumenti di bordo
Per ulteriori informazioni sull' AdBlue®
(motori BlueHDi) e in particolare sul
rifornimento, fare riferimento alla sezione
corrispondente.

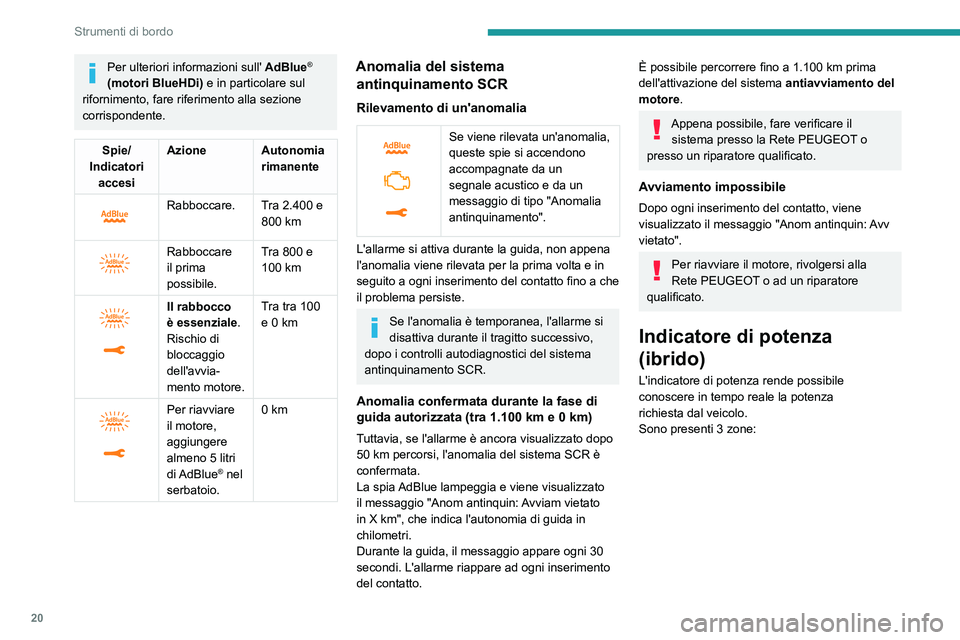

Spie/
Indicatori accesi Azione Autonomia
rimanente


Rabboccare. Tra 2.400 e 800 km


Rabboccare
il prima
possibile.Tra 800 e
100
km


Il rabbocco
è essenziale.
Rischio di
bloccaggio
dell'avvia-
mento motore.Tra tra 100
e 0
km


Per riavviare
il motore,
aggiungere
almeno 5 litri
di AdBlue
® nel
serbatoio. 0
km
Anomalia del sistema
antinquinamento SCR
Rilevamento di un'anomalia


Se viene rilevata un'anomalia,
queste spie si accendono
accompagnate da un
segnale acustico e da un
messaggio di tipo "Anomalia
antinquinamento".
L'allarme si attiva durante la guida, non appena
l'anomalia viene rilevata per la prima volta e in
seguito a ogni inserimento del contatto fino a che
il problema persiste.
Se l'anomalia è temporanea, l'allarme si
disattiva durante il tragitto successivo,
dopo i controlli autodiagnostici del sistema
antinquinamento SCR.
Anomalia confermata durante la fase di
guida autorizzata (tra 1.100 km e 0 km)
Tuttavia, se l'allarme è ancora visualizzato dopo
50
km percorsi, l'anomalia del sistema SCR è
confermata.
La spia AdBlue lampeggia e viene visualizzato
il messaggio
"Anom antinquin: Avviam vietato
in X km", che indica l'autonomia di guida in
chilometri.
Durante la guida, il messaggio appare ogni 30
secondi. L'allarme riappare ad ogni inserimento
del contatto.
È possibile percorrere fino a 1.100 km prima
dell'attivazione del sistema antiavviamento del
motore
.
Appena possibile, fare verificare il sistema presso la Rete PEUGEOT o
presso un riparatore qualificato.
Avviamento impossibile
Dopo ogni inserimento del contatto, viene
visualizzato il messaggio "Anom antinquin: Avv
vietato".
Per riavviare il motore, rivolgersi alla
Rete PEUGEOT o ad un riparatore
qualificato.

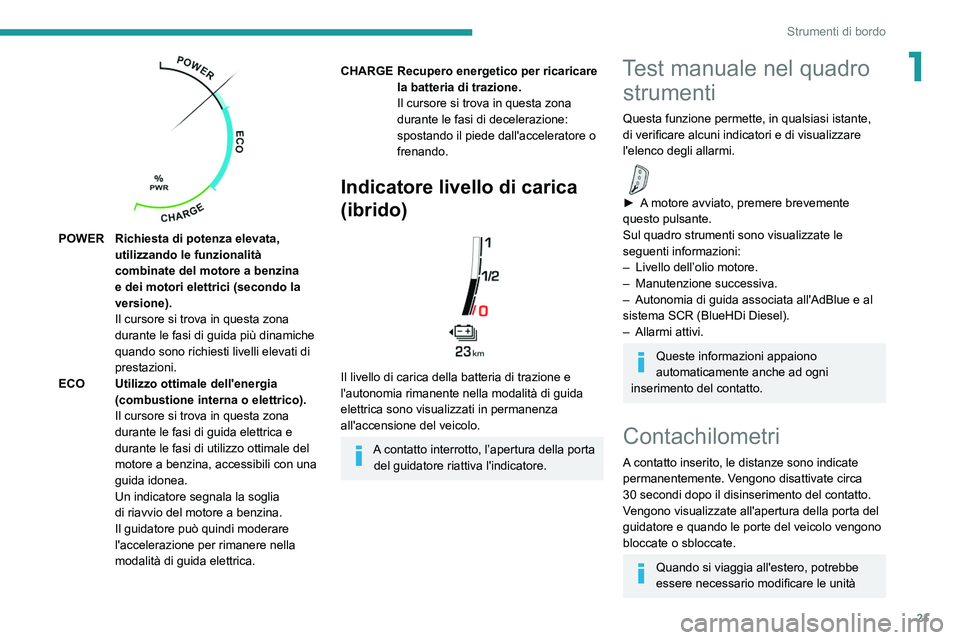

Indicatore di potenza
(ibrido)
L'indicatore di potenza rende possibile
conoscere in tempo reale la potenza
richiesta
dal veicolo.
Sono presenti 3 zone:

21
Strumenti di bordo
1

POWER Richiesta di potenza elevata, utilizzando le funzionalità
combinate del motore a benzina
e dei motori elettrici (secondo la
versione).
Il cursore si trova in questa zona
durante le fasi di guida più dinamiche
quando sono richiesti livelli elevati di
prestazioni.
ECO Utilizzo ottimale dell'energia (combustione interna o elettrico).
Il cursore si trova in questa zona
durante le fasi di guida elettrica e
durante le fasi di utilizzo ottimale del
motore a benzina, accessibili con una
guida idonea.
Un indicatore segnala la soglia
di riavvio del motore a benzina.
Il guidatore può quindi moderare
l'accelerazione per rimanere nella
modalità di guida elettrica.
CHARGE Recupero energetico per ricaricare la batteria di trazione.
Il cursore si trova in questa zona
durante le fasi di decelerazione:
spostando il piede dall'acceleratore o
frenando.
Indicatore livello di carica
(ibrido)


Il livello di carica della batteria di trazione e
l'autonomia rimanente nella modalità di guida
elettrica sono visualizzati in permanenza
all'accensione del veicolo.
A contatto interrotto, l’apertura della porta del guidatore riattiva l'indicatore.
Test manuale nel quadro strumenti
Questa funzione permette, in qualsiasi istante,
di verificare alcuni indicatori e di visualizzare
l'elenco degli allarmi.

► A motore avviato, premere brevemente
questo pulsante.
Sul quadro strumenti sono visualizzate le
seguenti informazioni:
–

Livello dell’olio motore.
–


Manutenzione successiva.
–


Autonomia di guida associata all'AdBlue e al
sistema SCR (BlueHDi Diesel).
–


Allarmi attivi.
Queste informazioni appaiono
automaticamente anche ad ogni
inserimento del contatto.
Contachilometri
A contatto inserito, le distanze sono indicate
permanentemente. Vengono disattivate circa
30 secondi dopo il disinserimento del contatto.
Vengono visualizzate all'apertura della porta del
guidatore e quando le porte del veicolo vengono
bloccate o sbloccate.
Quando si viaggia all'estero, potrebbe
essere necessario modificare le unità

22
Strumenti di bordo
della distanza (km o miglia): la velocità
stradale deve essere visualizzata nell'unità
ufficiale del Paese in cui ci si trova (km/h o
miglia).
La modifica dell'unità si effettua mediante il
menu di configurazione del display, a veicolo
fermo.

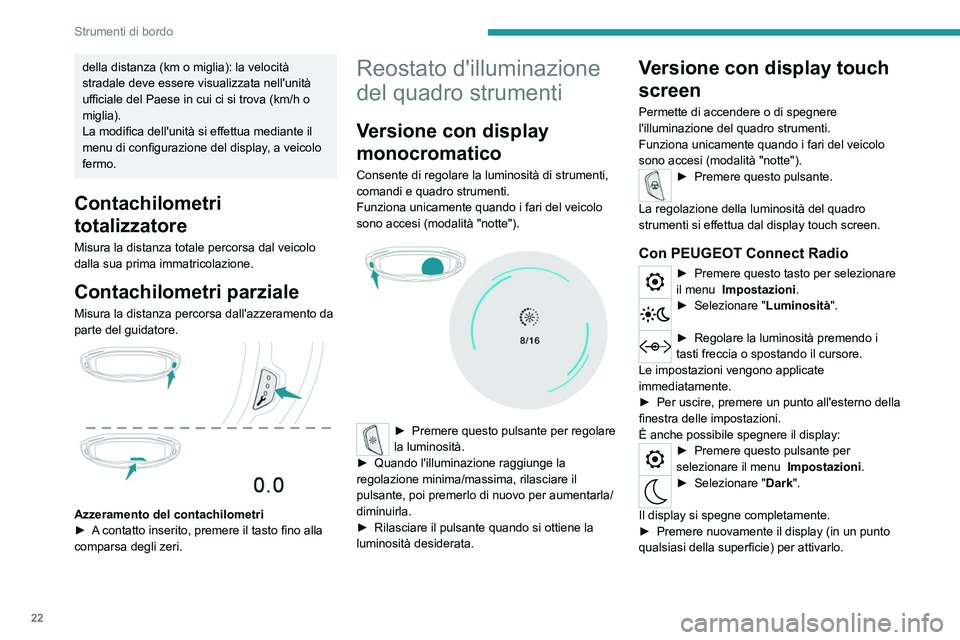

Contachilometri
totalizzatore
Misura la distanza totale percorsa dal veicolo
dalla sua prima immatricolazione.
Contachilometri parziale
Misura la distanza percorsa dall'azzeramento da
parte del guidatore.


Azzeramento del contachilometri
► A contatto inserito, premere il tasto fino alla
comparsa degli zeri.
Reostato d'illuminazione
del quadro strumenti
Versione con display
monocromatico
Consente di regolare la luminosità di strumenti,
comandi e quadro strumenti.
Funziona unicamente quando i fari del veicolo
sono accesi (modalità "notte").


► Premere questo pulsante per regolare
la luminosità.
►

Quando l'illuminazione raggiunge la
regolazione minima/massima, rilasciare il
pulsante, poi premerlo di nuovo per aumentarla/
diminuirla.
►


Rilasciare il pulsante quando si ottiene la
luminosità desiderata.
Versione con display touch
screen
Permette di accendere o di spegnere
l'illuminazione del quadro strumenti.
Funziona unicamente quando i fari del veicolo
sono accesi (modalità "notte").
► Premere questo pulsante.
La regolazione della luminosità del quadro
strumenti si effettua dal display touch screen.
Con PEUGEOT Connect Radio
► Premere questo tasto per selezionare
il menu Impostazioni.
► Seleziona re "Luminosità".
► Regolare la luminosità premendo i
tasti freccia o spostando il cursore.
Le impostazioni vengono applicate
immediatamente.
►

Per uscire, premere un punto all'esterno della
finestra delle impostazioni.
È anche possibile spegnere

il display:
► Premere questo pulsante per
selezionare il menu Impostazioni.
► Selezionare "Dark".
Il display si spegne completamente.
►

Premere nuovamente il display (in un punto
qualsiasi della superficie) per attivarlo.
