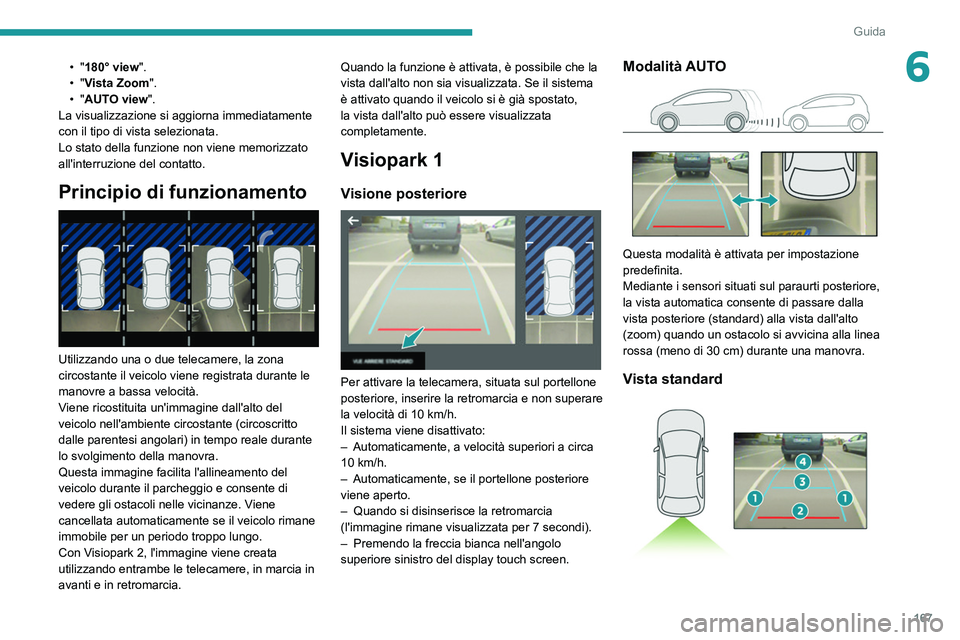

167
Guida
6• "180° view".
• "Vista Zoom".
•
"AUTO view".
La visualizzazione si aggiorna immediatamente
con il tipo di vista selezionata.
Lo stato della funzione non viene memorizzato
all'interruzione del contatto.
Principio di funzionamento

Utilizzando una o due telecamere, la zona
circostante il veicolo viene registrata durante le
manovre a bassa velocità.
Viene ricostituita un'immagine dall'alto del
veicolo nell'ambiente circostante (circoscritto
dalle parentesi angolari) in tempo reale durante
lo svolgimento della manovra.
Questa immagine facilita l'allineamento del
veicolo durante il parcheggio e consente di
vedere gli ostacoli nelle vicinanze. Viene
cancellata automaticamente se il veicolo rimane
immobile per un periodo troppo lungo.
Con Visiopark 2, l'immagine viene creata
utilizzando entrambe le telecamere, in marcia in
avanti e in retromarcia. Quando la funzione è attivata, è possibile che la
vista dall'alto non sia visualizzata. Se il sistema
è attivato quando il veicolo si è già spostato,
la vista dall'alto può essere visualizzata
completamente.
Visiopark 1
Visione posteriore

Per attivare la telecamera, situata sul portellone
posteriore, inserire la retromarcia e non superare
la velocità di 10
km/h.
Il sistema viene disattivato:
–

Automaticamente, a velocità superiori a circa
10

km/h.
–

Automaticamente, se il portellone posteriore
viene aperto.
–


Quando si disinserisce la retromarcia
(l'immagine rimane visualizzata per 7

secondi).
–

Premendo la freccia bianca nell'angolo
superiore sinistro del display touch screen.
Modalità AUTO

Questa modalità è attivata per impostazione
predefinita.
Mediante i sensori situati sul paraurti posteriore,
la vista automatica consente di passare dalla
vista posteriore (standard) alla vista dall'alto
(zoom) quando un ostacolo si avvicina alla linea
rossa (meno di 30 cm) durante una manovra.
Vista standard

168
Guida
La zona situata dietro il veicolo viene
visualizzata sullo schermo.
Le linee blu 1 rappresentano la larghezza del
veicolo con i retrovisori aperti; la direzione di
queste linee cambia in funzione della posizione
del volante.
La linea rossa 2 rappresenta una distanza di
30
cm dal paraurti posteriore; le due linee blu 3 e
4 una distanza di 1
m e 2 m, rispettivamente.
Questa visuale è disponibile con la modalità
AUTO o mediante il menu di selezione della
visuale.
Vista zoom

La telecamera registra la zona circostante il
veicolo durante la manovra, per ricreare una
visuale dall'altro della parte posteriore del
veicolo nell'ambiente in cui si trova, consentendo
di manovrare il veicolo tra gli ostacoli nelle
vicinanze.
Questa visuale è disponibile con la modalità
AUTO o mediante il menu di selezione della
visuale.
Gli ostacoli possono apparire più lontani
di quanto siano in realtà.
Durante la manovra, è importante controllare i
lati del veicolo utilizzando i retrovisori esterni.
Anche i sensori di assistenza al parcheggio
forniscono informazioni aggiuntive sull'area
attorno al veicolo.
Vista a 180°

La vista a 180° agevola l'uscita in retromarcia da
un parcheggio, consentendo di vedere veicoli,
pedoni e ciclisti in arrivo. Questa vista non è consigliata per realizzare una
manovra completa.
È costituita da 3 zone: sinistra A, centrale B e
destra C.
Questa vista è disponibile solo tramite il menu di
selezione della visuale.
Visiopark 2
Il veicolo è equipaggiato di una telecamera
anteriore, situata nella calandra, e di una
telecamera posteriore, situata in prossimità del
comando d'apertura del portellone posteriore.
Con queste telecamere, il sistema permette di
visualizzare le immediate vicinanze del veicolo
sul display touch screen, proponendo delle viste
dietro al veicolo (vista posteriore), quando è
inserita la retromarcia, e delle viste davanti al
veicolo (vista anteriore), quando il cambio è in
folle o con una marcia inserita.
Visione posteriore

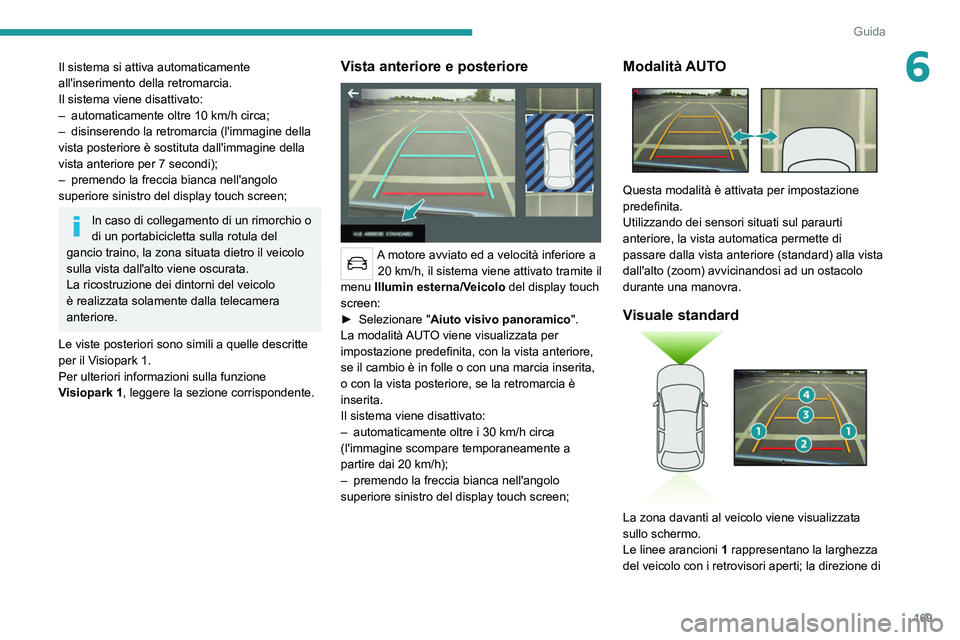

169
Guida
6Il sistema si attiva automaticamente
all'inserimento della retromarcia.
Il sistema viene disattivato:
–
automaticamente oltre 10
km/h circa;
–

disinserendo la retromarcia (l'immagine della
vista posteriore è sostituta dall'immagine della
vista anteriore per 7 secondi);
–


premendo la freccia bianca nell'angolo
superiore sinistro del display touch screen;
In caso di collegamento di un rimorchio o
di un portabicicletta sulla rotula del
gancio traino, la zona situata dietro il veicolo
sulla vista dall'alto viene oscurata.
La ricostruzione dei dintorni del veicolo
è realizzata solamente dalla telecamera
anteriore.
Le viste posteriori sono simili a quelle descritte
per il Visiopark 1.
Per ulteriori informazioni sulla funzione
Visiopark 1, leggere la sezione corrispondente.
Vista anteriore e posteriore

A motore avviato ed a velocità inferiore a 20 km/h, il sistema viene attivato tramite il
menu Illumin esterna/Veicolo del display touch
screen:
►

Selezionare " Aiuto visivo panoramico ".
La modalità

AUTO viene visualizzata per
impostazione predefinita, con la vista anteriore,
se il cambio è in folle o con una marcia inserita,
o con la vista posteriore, se la retromarcia è
inserita.
Il sistema viene disattivato:
–

automaticamente oltre i 30
km/h circa
(l'immagine scompare temporaneamente a
partire dai 20
km/h);
–

premendo la freccia bianca nell'angolo
superiore sinistro del display touch screen;
Modalità AUTO

Questa modalità è attivata per impostazione
predefinita.
Utilizzando dei sensori situati sul paraurti
anteriore, la vista automatica permette di
passare dalla vista anteriore (standard) alla vista
dall'alto (zoom) avvicinandosi ad un ostacolo
durante una manovra.
Visuale standard

La zona davanti al veicolo viene visualizzata
sullo schermo.
Le linee arancioni 1 rappresentano la larghezza
del veicolo con i retrovisori aperti; la direzione di

170
Guida
queste linee cambia in funzione della posizione
del volante.
La linea rossa 2 rappresenta una distanza di 30
cm dal paraurti anteriore; le due linee arancioni
3 e 4 rappresentano una distanza di 1
m e 2 m,
rispettivamente.
Questa visuale è disponibile con la modalità
AUTO o mediante il menu di selezione della
visuale.
Vista zoom

La telecamera registra la zona circostante il
veicolo durante la manovra per ricostituire una
vista dall'altro relativa alla parte posteriore del
veicolo nell'ambiente in cui si trova, che permetta
di manovrare il veicolo tra gli ostacoli presenti.
Questa vista è disponibile con la modalità AUTO
o mediante il menu di selezione della visuale.
Gli ostacoli possono apparire più lontani
di quanto siano in realtà.
Durante la manovra, è importante controllare i
lati del veicolo utilizzando i retrovisori esterni.
Anche i sensori di assistenza al parcheggio
integrano le informazioni sull'ambiente
circostante del veicolo.
Vista a 180°

La vista a 180° agevola l'uscita in retromarcia da
un parcheggio, consentendo di vedere veicoli,
pedoni e ciclisti in avvicinamento.
Questa vista non è consigliata per effettuare una
manovra completa.
È costituita da 3 zone: sinistra A, centrale B e
destra C. Questa vista è disponibile solo dal menu di
selezione della visuale.
Park Assist
Consultare le
raccomandazioni generali
sull'uso dei sistemi di assistenza alla guida e
alla manovra.
Questo sistema fornisce un'assistenza attiva al
parcheggio: rileva uno spazio per il parcheggio e
poi pilota il sistema dello sterzo per parcheggiare
in questo spazio.
Con cambio manuale, il guidatore controlla
l'accelerazione, la frenata, le marce e la frizione.
Con cambio automatico (EAT6/EAT8), il
guidatore controlla l'accelerazione, la frenata e
le marce.
Durante le fasi di ingresso e uscita dal
parcheggio, il sistema fornisce informazioni
visive e sonore al guidatore al fine di rendere
più sicure le sue manovre. Possono rendersi
necessarie più manovre di marcia in avanti o in
retromarcia.
In qualsiasi momento, il guidatore può riprendere
il controllo del veicolo intervenendo sul volante.


Il sistemaPark Assist fornisce assistenza per le
seguenti manovre:
A. Ingresso in un parcheggio "in parallelo"
B. Uscita da un parcheggio "in parallelo"
C. Ingresso in un parcheggio "a pettine"
Il sistema Park Assist non può funzionare
a motore spento.
Quando il sistema di Park Assist è attivato,
impedisce a Stop & Start di passare
in modalità STOP. In modalità STOP,
l'attivazione del sistema Park Assist riavvia il
motore.
Il sistema Park Assist assume il controllo
dello sterzo per un massimo di 4 cicli di
manovre. Si disattiva dopo questi 4 cicli. Se il
veicolo non è posizionato correttamente,
riprendere il controllo per completare la
manovra.
La sequenza delle manovre e le
istruzioni di guida appaiono sul quadro
strumenti.
L'assistenza è attivata: la
visualizzazione di questo pittogramma
e di un limite di velocità indica che le manovre
dello sterzo sono prese in carico dal sistema.
Non toccare il volante.
L'assistenza è disattivata: la
visualizzazione di questo pittogramma
indica che le manovre dello sterzo non sono

171
Guida
6Il sistemaPark Assist fornisce assistenza per le
seguenti manovre:
A.Ingresso in un parcheggio "in parallelo"
B. Uscita da un parcheggio "in parallelo"
C. Ingresso in un parcheggio "a pettine"
Il sistema Park Assist non può funzionare
a motore spento.
Quando il sistema di Park Assist è attivato,
impedisce a Stop & Start di passare
in modalità STOP. In modalità STOP,
l'attivazione del sistema Park Assist riavvia il
motore.
Il sistema Park Assist assume il controllo
dello sterzo per un massimo di 4 cicli di
manovre. Si disattiva dopo questi 4 cicli. Se il
veicolo non è posizionato correttamente,
riprendere il controllo per completare la
manovra.
La sequenza delle manovre e le
istruzioni di guida appaiono sul quadro
strumenti.
L'assistenza è attivata: la
visualizzazione di questo pittogramma
e di un limite di velocità indica che le manovre
dello sterzo sono prese in carico dal sistema.
Non toccare il volante.
L'assistenza è disattivata: la
visualizzazione di questo pittogramma
indica che le manovre dello sterzo non sono
più controllate dal sistema: riprendere il
controllo del volante.
L'attivazione del sistema Park Assist
disattiva il Sorveglianza angoli ciechi.
La funzione dei sensori di assistenza al
parcheggio non è disponibile durante la
misurazione dello spazio del parcheggio.
Interviene successivamente durante le
manovre, per avvertire che il veicolo si
avvicina ad un ostacolo: il segnale acustico
diventa continuo non appena la distanza
dall'ostacolo è inferiore a 30 centimetri.
Se la funzione dei sensori di assistenza al
parcheggio è stata disattivata, verrà riattivata
automaticamente durante le fasi di manovra
assistita.
Durante le manovre di parcheggio e di
uscita da un parcheggio, potrebbero
attivarsi le funzioni Visiopark 1 - Visiopark 2.
Consentono di sorvegliare meglio le zone
attorno al veicolo, visualizzando informazioni
aggiuntive sul display touch screen.
Per ulteriori informazioni sulle funzioni
Visiopark 1 - Visiopark 2, leggere la sezione
corrispondente.
In alcuni casi, i sensori potrebbero non
rilevare i piccoli ostacoli situati nei
rispettivi angoli ciechi.
Ogni oggetto che supera la lunghezza del
veicolo (ad es.
scala per tetti, rotula del
gancio traino) non è preso in considerazione
dal sistema Park Assist durante una manovra.
Controllare sempre l’area attorno al
veicolo prima di iniziare una manovra.
Se la distanza laterale tra il veicolo e il posto
libero è troppo grande, il sistema potrebbe
non riuscire a misurare lo spazio.
Durante le fasi di manovra, il volante
esegue rapide sterzate: non trattenere il
volante e non inserire le mani tra le razze del
volante.
Prestare attenzione a oggetti che potrebbero
ostacolare la manovra (ad es.
indumenti
larghi, sciarpe, cravatte). Rischio di lesioni!
Assistenza nelle manovre di parcheggio "in parallelo"
► Durante la manovra di parcheggio,
selezionare " Park Assist
" nel menu
Illumin esterna/Veicolo del display touch
screen per attivare la funzione.
► Limitare la velocità del veicolo a un
massimo di 20 km/h e selezionare " Inizio
manovra" sul display touch screen.

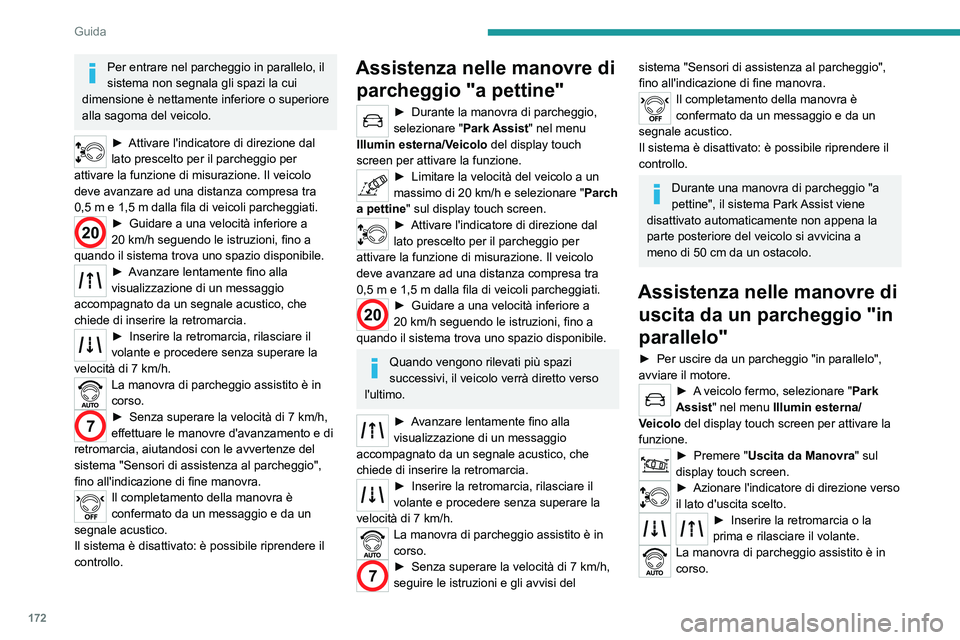

172
Guida
Per entrare nel parcheggio in parallelo, il
sistema non segnala gli spazi la cui
dimensione è nettamente inferiore o superiore
alla sagoma del veicolo.
► Attivare l'indicatore di direzione dal
lato prescelto per il parcheggio per
attivare la funzione di misurazione. Il veicolo
deve avanzare ad una distanza compresa tra
0,5

m e 1,5 m dalla fila di veicoli parcheggiati.
20► Guidare a una velocità inferiore a
20 km/h seguendo le istruzioni, fino a
quando il sistema trova uno spazio disponibile.
► Avanzare lentamente fino alla
visualizzazione di un messaggio
accompagnato da un segnale acustico, che
chiede di inserire la retromarcia.
► Inserire la retromarcia, rilasciare il
volante e procedere senza superare la
velocità di 7
km/h.
La manovra di parcheggio assistito è in
corso.
7► Senza superare la velocità di 7 km/h,
effettuare le manovre d'avanzamento e di
retromarcia, aiutandosi con le avvertenze del
sistema "Sensori di assistenza al parcheggio",
fino all'indicazione di fine manovra.
Il completamento della manovra è
confermato da un messaggio e da un
segnale acustico.
Il sistema è disattivato: è possibile riprendere il
controllo.
Assistenza nelle manovre di parcheggio "a pettine"
► Durante la manovra di parcheggio,
selezionare " Park Assist
" nel menu
Illumin esterna/Veicolo del display touch
screen per attivare la funzione.
► Limitare la velocità del veicolo a un
massimo di 20 km/h e selezionare " Parch
a pettine" sul display touch screen.
► Attivare l'indicatore di direzione dal
lato prescelto per il parcheggio per
attivare la funzione di misurazione. Il veicolo
deve avanzare ad una distanza compresa tra
0,5

m e 1,5 m dalla fila di veicoli parcheggiati.
20► Guidare a una velocità inferiore a
20 km/h seguendo le istruzioni, fino a
quando il sistema trova uno spazio disponibile.
Quando vengono rilevati più spazi
successivi, il veicolo verrà diretto verso
l'ultimo.
► Avanzare lentamente fino alla
visualizzazione di un messaggio
accompagnato da un segnale acustico, che
chiede di inserire la retromarcia.
► Inserire la retromarcia, rilasciare il
volante e procedere senza superare la
velocità di 7
km/h.
La manovra di parcheggio assistito è in
corso.
7► Senza superare la velocità di 7 km/h,
seguire le istruzioni e gli avvisi del
sistema "Sensori di assistenza al parcheggio",
fino all'indicazione di fine manovra.
Il completamento della manovra è
confermato da un messaggio e da un
segnale acustico.
Il sistema è disattivato: è possibile riprendere il
controllo.
Durante una manovra di parcheggio "a
pettine", il sistema Park Assist viene
disattivato automaticamente non appena la
parte posteriore del veicolo si avvicina a
meno di 50
cm da un ostacolo.
Assistenza nelle manovre di uscita da un parcheggio "in
parallelo"
► Per uscire da un parcheggio "in parallelo",
avviare il motore.
► A veicolo fermo, selezionare " Park
Assist" nel menu Illumin esterna/
Veicolo del display touch screen per attivare la
funzione.
► Premere " Uscita da Manovra" sul
display touch screen.
► Azionare l'indicatore di direzione verso
il lato d'uscita scelto.
► Inserire la retromarcia o la
prima e rilasciare il volante.
La manovra di parcheggio assistito è in
corso.
5► Senza superare la velocità di 5 km/h,
effettuare le manovre d'avanzamento e di
retromarcia, aiutandosi con le avvertenze della
funzione "Sensori di assistenza al parcheggio",
fino all'indicazione di fine manovra.
La manovra è terminata quando l'assale
anteriore è fuori dal parcheggio.
Il completamento della manovra è
confermato da un messaggio e da un
segnale acustico.
Il sistema è disattivato: è possibile riprendere il
controllo.
Disattivazione
Il sistema si disattiva tramite il menu Illumin
esterna/Veicolo del display touch screen.
Il sistema si disattiva automaticamente:
– all'inserimento del contatto;
– se il motore si spegne;
– se la cintura di sicurezza del guidatore è
sganciata;
– all'apertura della porta del guidatore;
– se non viene effettuata nessuna manovra
entro 5 minuti dalla selezione del tipo di
manovra;
– dopo un immobilizzo prolungato del veicolo
durante la manovra;
– se si attiva l'antipattinamento delle ruote
(ASR);
– se la velocità del veicolo supera la soglia
autorizzata;
– quando il guidatore interrompe la rotazione del
volante;

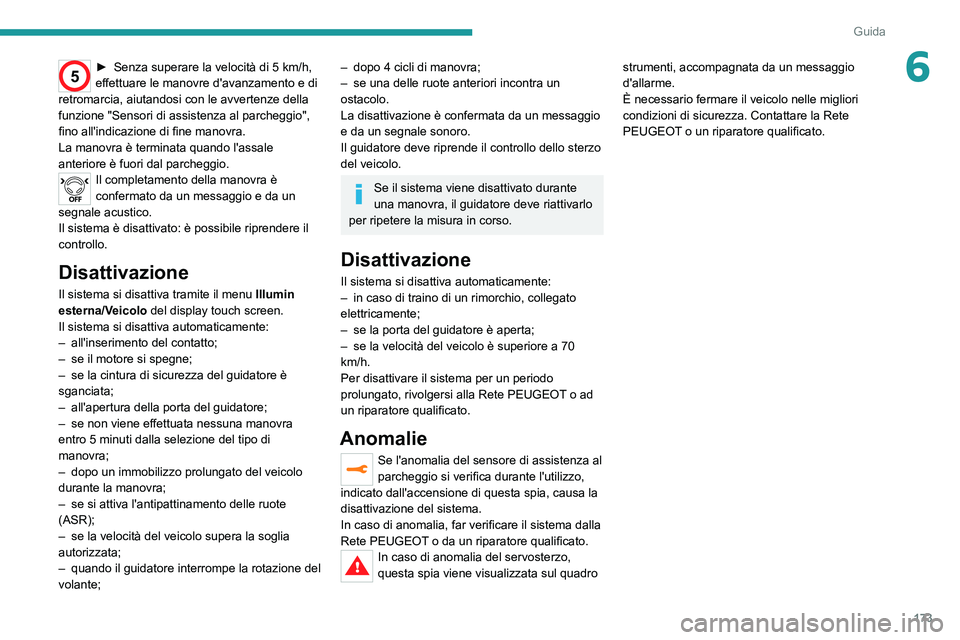

173
Guida
65► Senza superare la velocità di 5 km/h,
effettuare le manovre d'avanzamento e di
retromarcia, aiutandosi con le avvertenze della
funzione "Sensori di assistenza al parcheggio",
fino all'indicazione di fine manovra.
La manovra è terminata quando l'assale
anteriore è fuori dal parcheggio.
Il completamento della manovra è
confermato da un messaggio e da un
segnale acustico.
Il sistema è disattivato: è possibile riprendere il
controllo.
Disattivazione
Il sistema si disattiva tramite il menu Illumin
esterna/V eicolo del display touch screen.
Il sistema si disattiva automaticamente:
–

all'inserimento del contatto;
–


se il motore si spegne;
–


se la cintura di sicurezza del guidatore è
sganciata;
–


all'apertura della porta del guidatore;
–


se non viene effettuata nessuna manovra
entro 5 minuti dalla selezione del tipo di
manovra;
–


dopo un immobilizzo prolungato del veicolo
durante la manovra;
–


se si attiva l'antipattinamento delle ruote
(ASR);
–


se la velocità del veicolo supera la soglia
autorizzata;
–


quando il guidatore interrompe la rotazione del
volante;
– dopo 4 cicli di manovra;
– se una delle ruote anteriori incontra un
ostacolo.
La disattivazione è confermata da un messaggio
e da un segnale sonoro.
Il guidatore deve riprende il controllo dello sterzo
del veicolo.
Se il sistema viene disattivato durante
una manovra, il guidatore deve riattivarlo
per ripetere la misura in corso.
Disattivazione
Il sistema si disattiva automaticamente:
– in caso di traino di un rimorchio, collegato
elettricamente;
–

se la porta del guidatore è aperta;
–


se la velocità del veicolo è superiore a 70
km/h.
Per disattivare il sistema per un periodo
prolungato, rivolgersi alla Rete PEUGEOT

o ad
un riparatore qualificato.
Anomalie
Se l'anomalia del sensore di assistenza al
parcheggio si verifica durante l'utilizzo,
indicato dall'accensione di questa spia, causa la
disattivazione del sistema.
In caso di anomalia, far verificare il sistema dalla
Rete PEUGEOT o da un riparatore qualificato.
In caso di anomalia del servosterzo,
questa spia viene visualizzata sul quadro strumenti, accompagnata da un messaggio
d'allarme.
È necessario fermare il veicolo nelle migliori
condizioni di sicurezza. Contattare la Rete
PEUGEOT o un riparatore qualificato.

Compatibilità dei
carburanti

Carburanti conformi alla norma EN228
contenenti rispettivamente fino al 5% e fino al
10% di etanolo.

Carburanti diesel conformi alle norme
EN590, EN16734 e EN16709 e contenenti
rispettivamente fino al 7%, 10%, 20% e 30%
di estere metilico di acidi grassi. L'utilizzo di
carburanti B20 e B30, anche occasionale,
impone condizioni di manutenzione particolari
denominate "Condizioni di guida intensive".

Carburante diesel paraffinato conforme alla
norma EN15940.
L'utilizzo di qualsiasi altro tipo di (bio)
carburante (oli vegetali o animali, puri o
diluiti, nafta ad uso domestico, ecc.) è
rigorosamente vietato (rischio di
danneggiamento del motore e del circuito del
carburante).
È autorizzato solo l'impiego di additivi per
carburanti conformi alla norma B715001
(benzina) o B715000 (diesel).
Da oltre 20 anni, la collaborazione tra PEUGEOT e TOTAL ha sta bilito nuovi
standard di performance, raggiungendo i su ccessi prefissati nelle condizioni
più difficili e ottenendo vittorie nella 24 Ore di Le Mans, nel Campionato del
Mondo di Rally e nel Rally Dakar. Per raggiungere questi risultati eccezionali,
i team di Peugeot Sport hanno scelto TOTAL QUART=, un lubrificante ad alta
tecnologia che protegge il motore nelle condizioni più estreme di funzionamento.
T QUARTZ pr
tempo .
TOTAL QUAR T= INEO FIRST è un lubrificante ad altissime performance prodotto
grazie al lavoro congiunto d ei team R&D di Peugeot e Total. Appositamente
formulato per i motori che equipaggiano i veicoli Peugeot, la sua tecnologia
innovativa permette di ridurre
si

gnificativamente le emissioni di CO2 e tenere
pulito il motore.
PEUGEO E T
P ARTNER NELLE
PERF
