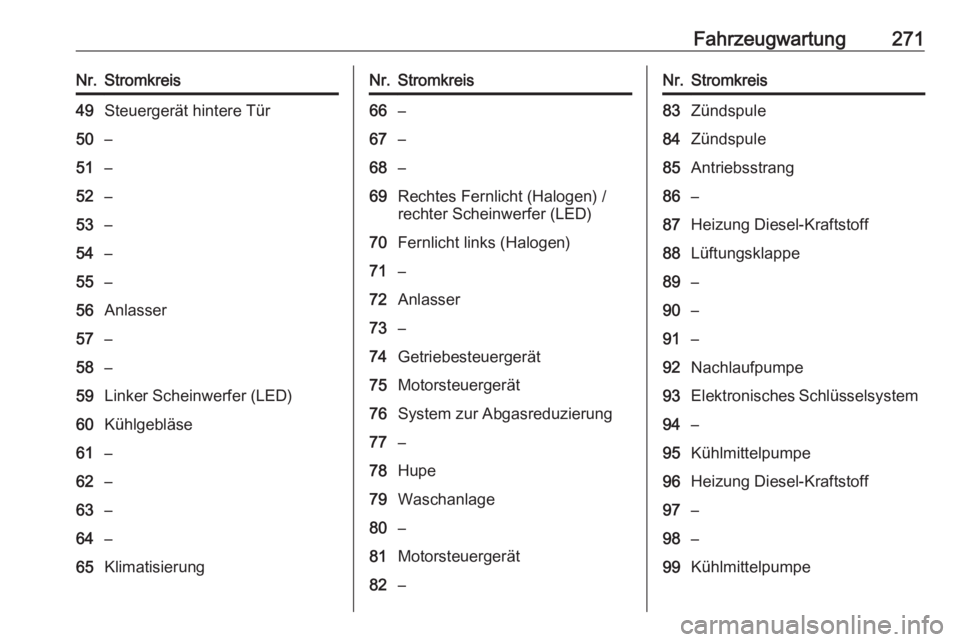

Fahrzeugwartung271Nr.Stromkreis49Steuergerät hintere Tür50–51–52–53–54–55–56Anlasser57–58–59Linker Scheinwerfer (LED)60Kühlgebläse61–62–63–64–65KlimatisierungNr.Stromkreis66–67–68–69Rechtes Fernlicht (Halogen) /
rechter Scheinwerfer (LED)70Fernlicht links (Halogen)71–72Anlasser73–74Getriebesteuergerät75Motorsteuergerät76System zur Abgasreduzierung77–78Hupe79Waschanlage80–81Motorsteuergerät82–Nr.Stromkreis83Zündspule84Zündspule85Antriebsstrang86–87Heizung Diesel-Kraftstoff88Lüftungsklappe89–90–91–92Nachlaufpumpe93Elektronisches Schlüsselsystem94–95Kühlmittelpumpe96Heizung Diesel-Kraftstoff97–98–99Kühlmittelpumpe

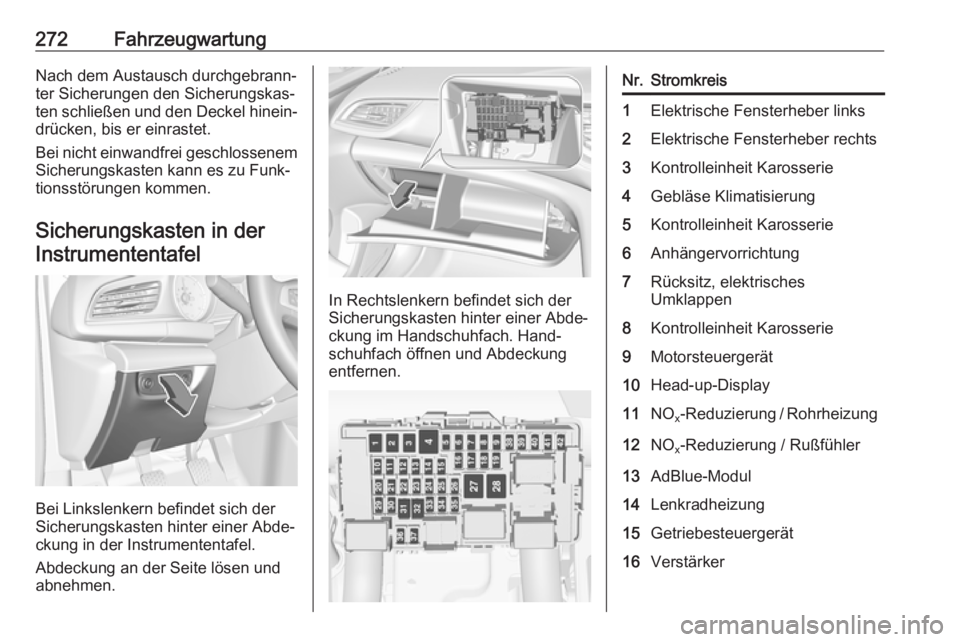

272FahrzeugwartungNach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Bei nicht einwandfrei geschlossenem
Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der Instrumententafel
Bei Linkslenkern befindet sich der
Sicherungskasten hinter einer Abde‐
ckung in der Instrumententafel.
Abdeckung an der Seite lösen und
abnehmen.
In Rechtslenkern befindet sich der
Sicherungskasten hinter einer Abde‐
ckung im Handschuhfach. Hand‐
schuhfach öffnen und Abdeckung
entfernen.
Nr.Stromkreis1Elektrische Fensterheber links2Elektrische Fensterheber rechts3Kontrolleinheit Karosserie4Gebläse Klimatisierung5Kontrolleinheit Karosserie6Anhängervorrichtung7Rücksitz, elektrisches
Umklappen8Kontrolleinheit Karosserie9Motorsteuergerät10Head-up-Display11NO x-Reduzierung / Rohrheizung12NO
x-Reduzierung / Rußfühler13AdBlue-Modul14Lenkradheizung15Getriebesteuergerät16Verstärker

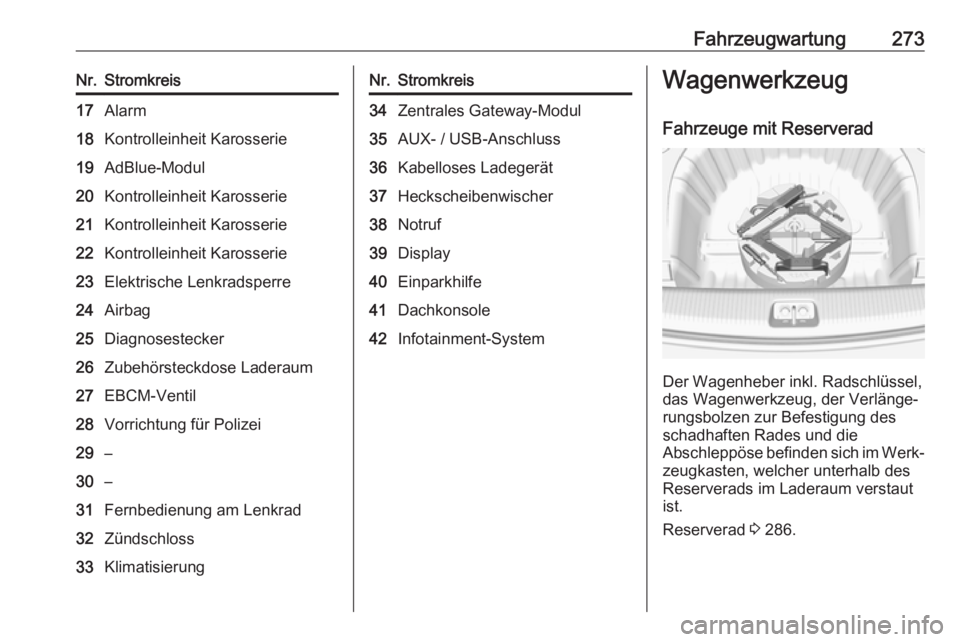

Fahrzeugwartung273Nr.Stromkreis17Alarm18Kontrolleinheit Karosserie19AdBlue-Modul20Kontrolleinheit Karosserie21Kontrolleinheit Karosserie22Kontrolleinheit Karosserie23Elektrische Lenkradsperre24Airbag25Diagnosestecker26Zubehörsteckdose Laderaum27EBCM-Ventil28Vorrichtung für Polizei29–30–31Fernbedienung am Lenkrad32Zündschloss33KlimatisierungNr.Stromkreis34Zentrales Gateway-Modul35AUX- / USB-Anschluss36Kabelloses Ladegerät37Heckscheibenwischer38Notruf39Display40Einparkhilfe41Dachkonsole42Infotainment-SystemWagenwerkzeug
Fahrzeuge mit Reserverad
Der Wagenheber inkl. Radschlüssel,
das Wagenwerkzeug, der Verlänge‐ rungsbolzen zur Befestigung des
schadhaften Rades und die
Abschleppöse befinden sich im Werk‐
zeugkasten, welcher unterhalb des
Reserverads im Laderaum verstaut
ist.
Reserverad 3 286.

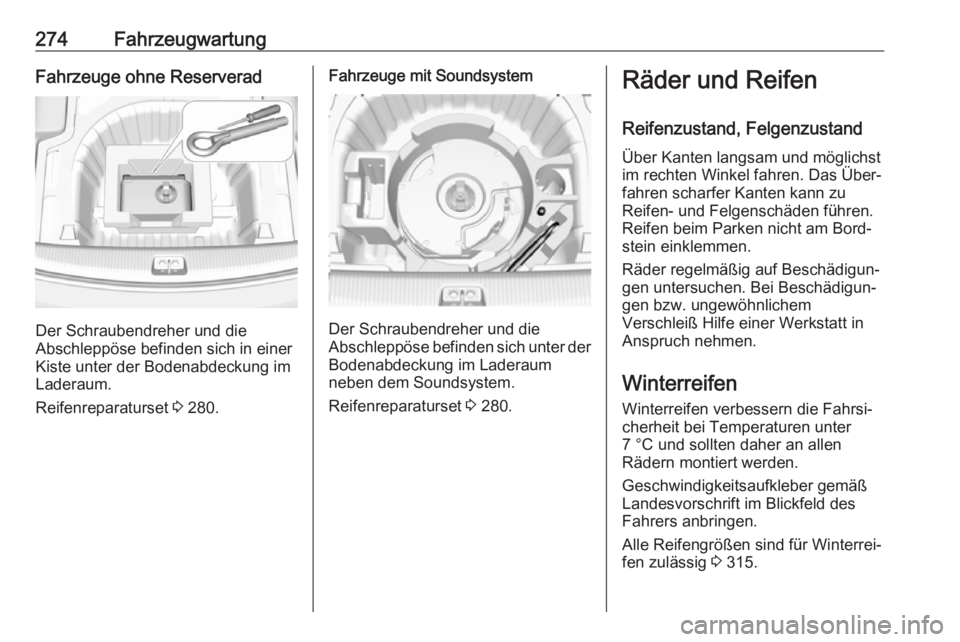

274FahrzeugwartungFahrzeuge ohne Reserverad
Der Schraubendreher und die
Abschleppöse befinden sich in einer
Kiste unter der Bodenabdeckung im
Laderaum.
Reifenreparaturset 3 280.
Fahrzeuge mit Soundsystem
Der Schraubendreher und die
Abschleppöse befinden sich unter der
Bodenabdeckung im Laderaum
neben dem Soundsystem.
Reifenreparaturset 3 280.
Räder und Reifen
Reifenzustand, Felgenzustand
Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu
Reifen- und Felgenschäden führen.
Reifen beim Parken nicht am Bord‐
stein einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem
Verschleiß Hilfe einer Werkstatt in Anspruch nehmen.
Winterreifen
Winterreifen verbessern die Fahrsi‐
cherheit bei Temperaturen unter
7 °C und sollten daher an allen
Rädern montiert werden.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.
Alle Reifengrößen sind für Winterrei‐
fen zulässig 3 315.

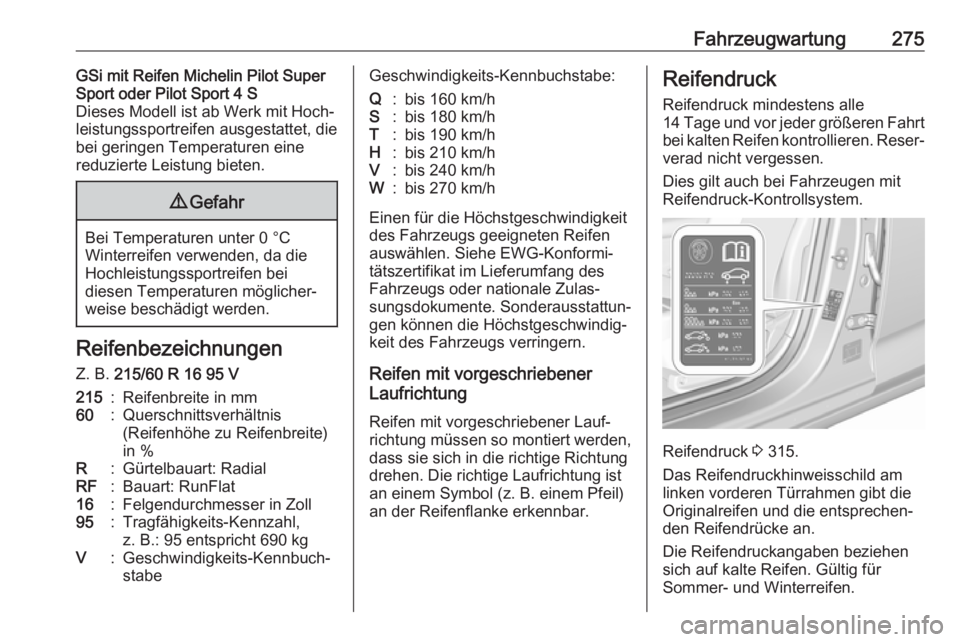

Fahrzeugwartung275GSi mit Reifen Michelin Pilot Super
Sport oder Pilot Sport 4 S
Dieses Modell ist ab Werk mit Hoch‐
leistungssportreifen ausgestattet, die
bei geringen Temperaturen eine
reduzierte Leistung bieten.9 Gefahr
Bei Temperaturen unter 0 °C
Winterreifen verwenden, da die
Hochleistungssportreifen bei
diesen Temperaturen möglicher‐
weise beschädigt werden.
Reifenbezeichnungen
Z. B. 215/60 R 16 95 V
215:Reifenbreite in mm60:Querschnittsverhältnis
(Reifenhöhe zu Reifenbreite)
in %R:Gürtelbauart: RadialRF:Bauart: RunFlat16:Felgendurchmesser in Zoll95:Tragfähigkeits-Kennzahl,
z. B.: 95 entspricht 690 kgV:Geschwindigkeits-Kennbuch‐
stabeGeschwindigkeits-Kennbuchstabe:Q:bis 160 km/hS:bis 180 km/hT:bis 190 km/hH:bis 210 km/hV:bis 240 km/hW:bis 270 km/h
Einen für die Höchstgeschwindigkeit
des Fahrzeugs geeigneten Reifen
auswählen. Siehe EWG-Konformi‐
tätszertifikat im Lieferumfang des
Fahrzeugs oder nationale Zulas‐
sungsdokumente. Sonderausstattun‐
gen können die Höchstgeschwindig‐
keit des Fahrzeugs verringern.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung müssen so montiert werden, dass sie sich in die richtige Richtung
drehen. Die richtige Laufrichtung ist
an einem Symbol (z. B. einem Pfeil) an der Reifenflanke erkennbar.
Reifendruck
Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt
bei kalten Reifen kontrollieren. Reser‐ verad nicht vergessen.
Dies gilt auch bei Fahrzeugen mit
Reifendruck-Kontrollsystem.
Reifendruck 3 315.
Das Reifendruckhinweisschild am
linken vorderen Türrahmen gibt die
Originalreifen und die entsprechen‐
den Reifendrücke an.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für
Sommer- und Winterreifen.

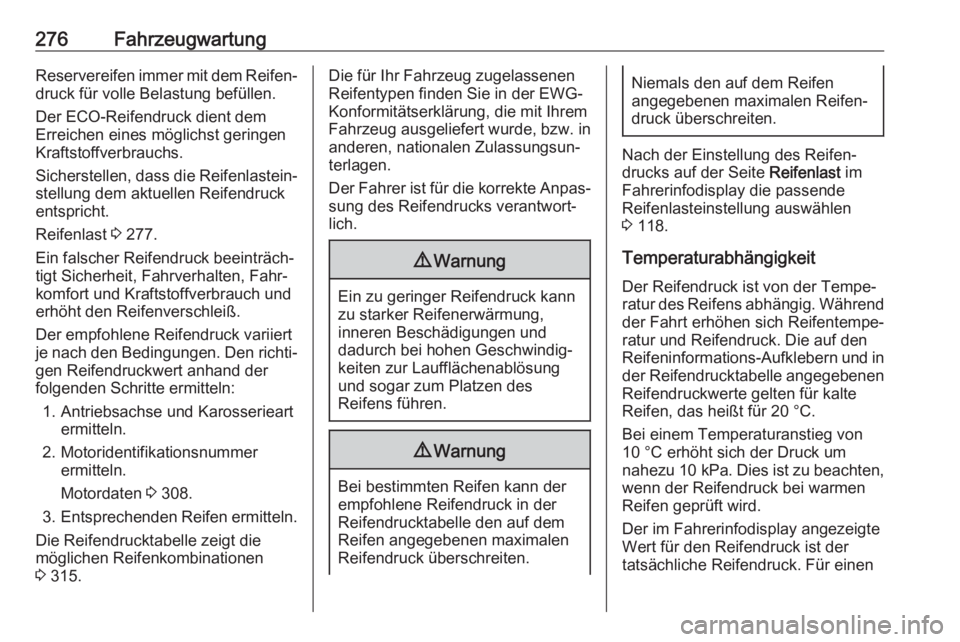

276FahrzeugwartungReservereifen immer mit dem Reifen‐druck für volle Belastung befüllen.
Der ECO-Reifendruck dient dem
Erreichen eines möglichst geringen
Kraftstoffverbrauchs.
Sicherstellen, dass die Reifenlastein‐
stellung dem aktuellen Reifendruck
entspricht.
Reifenlast 3 277.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen. Den richti‐ gen Reifendruckwert anhand der
folgenden Schritte ermitteln:
1. Antriebsachse und Karosserieart ermitteln.
2. Motoridentifikationsnummer ermitteln.
Motordaten 3 308.
3. Entsprechenden Reifen ermitteln.
Die Reifendrucktabelle zeigt die
möglichen Reifenkombinationen
3 315.Die für Ihr Fahrzeug zugelassenen
Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung,
inneren Beschädigungen und
dadurch bei hohen Geschwindig‐
keiten zur Laufflächenablösung
und sogar zum Platzen des
Reifens führen.
9 Warnung
Bei bestimmten Reifen kann der
empfohlene Reifendruck in der
Reifendrucktabelle den auf dem
Reifen angegebenen maximalen
Reifendruck überschreiten.
Niemals den auf dem Reifen
angegebenen maximalen Reifen‐
druck überschreiten.
Nach der Einstellung des Reifen‐
drucks auf der Seite Reifenlast im
Fahrerinfodisplay die passende
Reifenlasteinstellung auswählen
3 118.
Temperaturabhängigkeit Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während
der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck. Die auf den
Reifeninformations-Aufklebern und in der Reifendrucktabelle angegebenen
Reifendruckwerte gelten für kalte
Reifen, das heißt für 20 °C.
Bei einem Temperaturanstieg von
10 °C erhöht sich der Druck um
nahezu 10 kPa . Dies ist zu beachten,
wenn der Reifendruck bei warmen
Reifen geprüft wird.
Der im Fahrerinfodisplay angezeigte
Wert für den Reifendruck ist der
tatsächliche Reifendruck. Für einen

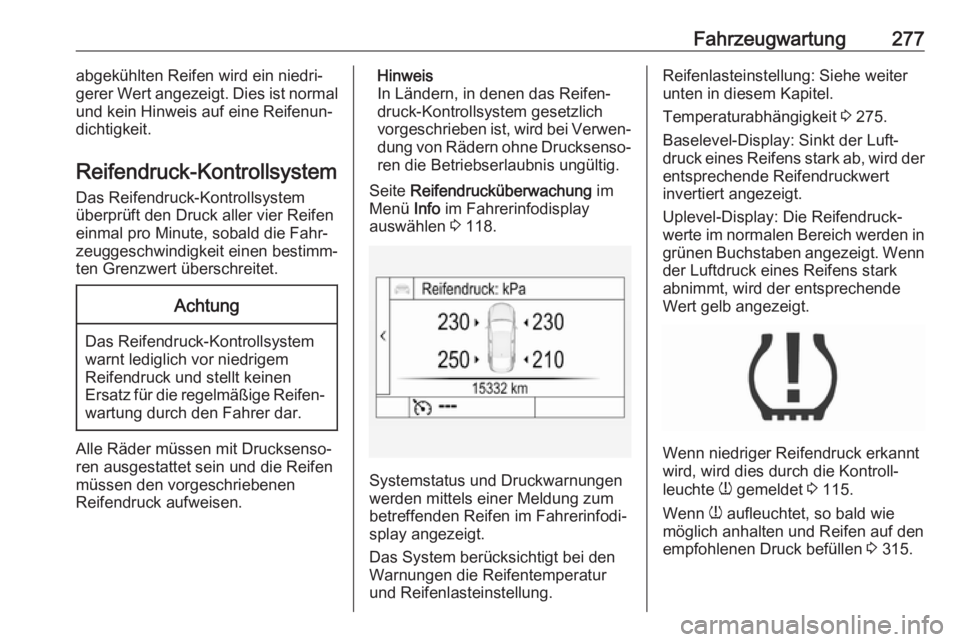

Fahrzeugwartung277abgekühlten Reifen wird ein niedri‐
gerer Wert angezeigt. Dies ist normal
und kein Hinweis auf eine Reifenun‐
dichtigkeit.
Reifendruck-Kontrollsystem
Das Reifendruck-Kontrollsystem
überprüft den Druck aller vier Reifen
einmal pro Minute, sobald die Fahr‐
zeuggeschwindigkeit einen bestimm‐
ten Grenzwert überschreitet.Achtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem
Reifendruck und stellt keinen
Ersatz für die regelmäßige Reifen‐ wartung durch den Fahrer dar.
Alle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen
Reifendruck aufweisen.
Hinweis
In Ländern, in denen das Reifen‐
druck-Kontrollsystem gesetzlich
vorgeschrieben ist, wird bei Verwen‐ dung von Rädern ohne Drucksenso‐
ren die Betriebserlaubnis ungültig.
Seite Reifendrucküberwachung im
Menü Info im Fahrerinfodisplay
auswählen 3 118.
Systemstatus und Druckwarnungen
werden mittels einer Meldung zum
betreffenden Reifen im Fahrerinfodi‐
splay angezeigt.
Das System berücksichtigt bei den
Warnungen die Reifentemperatur
und Reifenlasteinstellung.
Reifenlasteinstellung: Siehe weiter
unten in diesem Kapitel.
Temperaturabhängigkeit 3 275.
Baselevel-Display: Sinkt der Luft‐
druck eines Reifens stark ab, wird der entsprechende Reifendruckwert
invertiert angezeigt.
Uplevel-Display: Die Reifendruck‐
werte im normalen Bereich werden in
grünen Buchstaben angezeigt. Wenn
der Luftdruck eines Reifens stark
abnimmt, wird der entsprechende
Wert gelb angezeigt.
Wenn niedriger Reifendruck erkannt
wird, wird dies durch die Kontroll‐
leuchte w gemeldet 3 115.
Wenn w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 315.

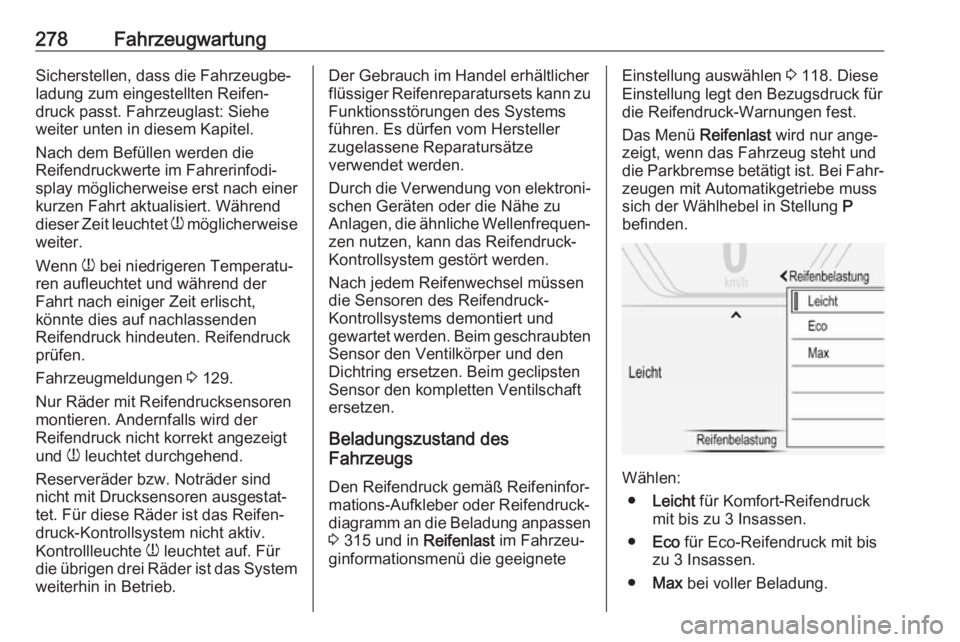

278FahrzeugwartungSicherstellen, dass die Fahrzeugbe‐ladung zum eingestellten Reifen‐
druck passt. Fahrzeuglast: Siehe
weiter unten in diesem Kapitel.
Nach dem Befüllen werden die
Reifendruckwerte im Fahrerinfodi‐ splay möglicherweise erst nach einer
kurzen Fahrt aktualisiert. Während
dieser Zeit leuchtet w möglicherweise
weiter.
Wenn w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt nach einiger Zeit erlischt,
könnte dies auf nachlassenden
Reifendruck hindeuten. Reifendruck
prüfen.
Fahrzeugmeldungen 3 129.
Nur Räder mit Reifendrucksensoren
montieren. Andernfalls wird der
Reifendruck nicht korrekt angezeigt
und w leuchtet durchgehend.
Reserveräder bzw. Noträder sind
nicht mit Drucksensoren ausgestat‐
tet. Für diese Räder ist das Reifen‐
druck-Kontrollsystem nicht aktiv.
Kontrollleuchte w leuchtet auf. Für
die übrigen drei Räder ist das System
weiterhin in Betrieb.Der Gebrauch im Handel erhältlicher
flüssiger Reifenreparatursets kann zu
Funktionsstörungen des Systems
führen. Es dürfen vom Hersteller
zugelassene Reparatursätze
verwendet werden.
Durch die Verwendung von elektroni‐ schen Geräten oder die Nähe zu
Anlagen, die ähnliche Wellenfrequen‐
zen nutzen, kann das Reifendruck-
Kontrollsystem gestört werden.
Nach jedem Reifenwechsel müssen die Sensoren des Reifendruck-
Kontrollsystems demontiert und
gewartet werden. Beim geschraubten
Sensor den Ventilkörper und den
Dichtring ersetzen. Beim geclipsten
Sensor den kompletten Ventilschaft ersetzen.
Beladungszustand des
Fahrzeugs
Den Reifendruck gemäß Reifeninfor‐
mations-Aufkleber oder Reifendruck‐
diagramm an die Beladung anpassen 3 315 und in Reifenlast im Fahrzeu‐
ginformationsmenü die geeigneteEinstellung auswählen 3 118. Diese
Einstellung legt den Bezugsdruck für die Reifendruck-Warnungen fest.
Das Menü Reifenlast wird nur ange‐
zeigt, wenn das Fahrzeug steht und
die Parkbremse betätigt ist. Bei Fahr‐ zeugen mit Automatikgetriebe muss
sich der Wählhebel in Stellung P
befinden.
Wählen:
● Leicht für Komfort-Reifendruck
mit bis zu 3 Insassen.
● Eco für Eco-Reifendruck mit bis
zu 3 Insassen.
● Max bei voller Beladung.
