2020 OPEL INSIGNIA BREAK Betriebsanleitung (in German)

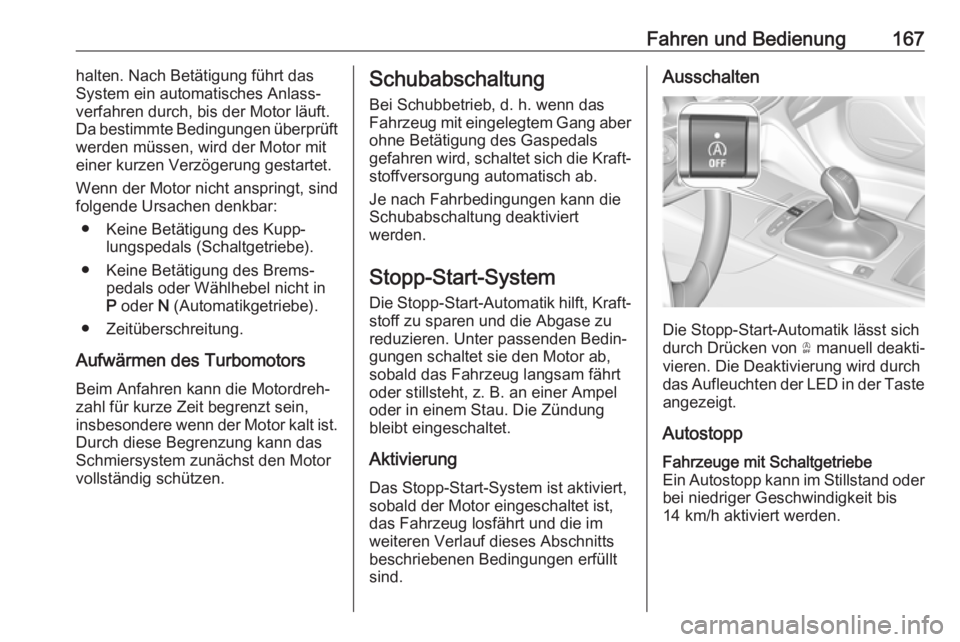

Fahren und Bedienung167halten. Nach Betätigung führt das
System ein automatisches Anlass‐
verfahren durch, bis der Motor läuft.
Da bestimmte Bedingungen überprüft
werden müssen, wird der Motor mit
einer kurzen Verzögerung gestartet.
Wenn der Motor nicht anspringt, sind
folgende Ursachen denkbar:
● Keine Betätigung des Kupp‐ lungspedals (Schaltgetriebe).
● Keine Betätigung des Brems‐ pedals oder Wählhebel nicht inP oder N (Automatikgetriebe).
● Zeitüberschreitung.
Aufwärmen des Turbomotors
Beim Anfahren kann die Motordreh‐
zahl für kurze Zeit begrenzt sein,
insbesondere wenn der Motor kalt ist. Durch diese Begrenzung kann das
Schmiersystem zunächst den Motor
vollständig schützen.Schubabschaltung
Bei Schubbetrieb, d. h. wenn das
Fahrzeug mit eingelegtem Gang aber
ohne Betätigung des Gaspedals
gefahren wird, schaltet sich die Kraft‐
stoffversorgung automatisch ab.
Je nach Fahrbedingungen kann die
Schubabschaltung deaktiviert
werden.
Stopp-Start-System Die Stopp-Start-Automatik hilft, Kraft‐ stoff zu sparen und die Abgase zu
reduzieren. Unter passenden Bedin‐
gungen schaltet sie den Motor ab,
sobald das Fahrzeug langsam fährt
oder stillsteht, z. B. an einer Ampel
oder in einem Stau. Die Zündung
bleibt eingeschaltet.
Aktivierung Das Stopp-Start-System ist aktiviert,
sobald der Motor eingeschaltet ist,
das Fahrzeug losfährt und die im
weiteren Verlauf dieses Abschnitts
beschriebenen Bedingungen erfüllt
sind.Ausschalten
Die Stopp-Start-Automatik lässt sich
durch Drücken von Ò manuell deakti‐
vieren. Die Deaktivierung wird durch
das Aufleuchten der LED in der Taste
angezeigt.
Autostopp
Fahrzeuge mit Schaltgetriebe
Ein Autostopp kann im Stillstand oder bei niedriger Geschwindigkeit bis
14 km/h aktiviert werden.

168Fahren und BedienungEinen herkömmlichen Autostopp wiefolgt aktivieren:
● Kupplungspedal betätigen.
● Wählhebel auf Neutral stellen.
● Kupplungspedal loslassen.
Der Motor wird bei eingeschalteter
Zündung abgeschaltet.
Funktionsweise
Ein Autostopp wird auf dem Dreh‐
zahlmesser angezeigt, indem die
Nadel auf der Position AUTOSTOP
steht.
Nach dem Neustart wird die Leer‐
laufdrehzahl angezeigt.
Bei einem Autostopp bleiben Heiz‐
leistung und Bremskraft erhalten.
Bedingungen für einen Autostopp Die Stopp-Start-Automatik prüft, ob
alle folgenden Bedingungen erfüllt
sind:
● Die Stopp-Start-Automatik ist nicht manuell deaktiviert.
● Die Motorhaube ist ganz geschlossen.
● Die Fahrertür ist geschlossen oder der Fahrer-Sicherheitsgurt
ist angelegt.
● Die Fahrzeugbatterie ist ausrei‐ chend geladen und funktions‐
tüchtig.
● Der Motor ist warm.
● Die Kühlmitteltemperatur ist nicht
zu hoch.
● Die Motorabgastemperatur ist nicht zu hoch, z. B. nach dem
Fahren mit hoher Motorbelas‐
tung.
● Die Außentemperatur liegt über -5 °C.
● Das Klimatisierungssystem erlaubt Autostopp.● Es besteht ein ausreichendesBremsvakuum.
● Zwischen dem letzten Neustart und einen erneuten Autostopp
müssen ungefähr 10 Sekunden verstreichen.
● Die Selbstreinigungsfunktion des
Abgasfilters ist nicht aktiv.
● Das Fahrzeug wurde seit dem letzten Autostopp mindestens mitSchrittgeschwindigkeit gefahren.
Andernfalls ist kein Autostopp
möglich.
Bei Gefällen von über 12 % wird das
Stopp-Start-System deaktiviert.
Bestimmte Klimatisierungseinstellun‐
gen können einen Autostopp verhin‐ dern. Weitere Informationen finden
Sie im Kapitel zur Klimatisierung
3 149.
Direkt nach einer Autobahnfahrt ist
unter Umständen kein Autostopp
möglich.
Einfahren 3 162.

Fahren und Bedienung169Batterieentladeschutz der
Fahrzeugbatterie
Um einen zuverlässigen Motorneu‐
start zu gewährleisten, verfügt die
Stopp-Start-Automatik über verschie‐
dene Schutzfunktionen gegen Batte‐
rieentladung.
Stromsparmaßnahmen
Bei einem Autostopp sind verschie‐
dene elektrische Funktionen wie die
elektrische Zusatzheizung oder die
Heckscheibenheizung nicht oder nur
im Stromsparbetrieb verfügbar. Die
Gebläsegeschwindigkeit der Klimati‐ sierungsautomatik wird aus Strom‐
spargründen reduziert.
Neustart des Motors durch den
Fahrer
Fahrzeuge mit Schaltgetriebe
Alle Motoren können auf zwei Weisen
neu gestartet werden: mit einem
herkömmlichen Neustart oder einem
späten Neustart.Herkömmlicher Neustart
Das Kupplungspedal betätigen, ohne das Bremspedal zu treten, um den
Motor neu zu starten.Später Neustart
Der späte Neustart ist nur bei Neigun‐ gen bis maximal 5 % verfügbar.
● Das Bremspedal betätigen.
● Das Kupplungspedal betätigen.
● Den ersten Gang einlegen.
● Zum Neustarten des Motors das Bremspedal loslassen.
Fahrzeuge mit Automatikgetriebe
Zum erneuten Starten des Motors
das Bremspedal loslassen oder den
Wählhebel von D auf N oder P schie‐
ben.
Neustart des Motors durch die
Stopp-Start-Automatik
Der Wählhebel muss auf Neutral
stehen, damit ein automatischer
Neustart möglich ist.
Tritt bei einem Autostopp eine der
folgenden Bedingungen ein, wird der
Motor von der Stopp-Start-Automatik
automatisch wieder gestartet:
● Die Stopp-Start-Automatik wird manuell deaktiviert.
● Die Motorhaube wird geöffnet.● Der Fahrer-Sicherheitsgurt wird gelöst und die Fahrertür wird
geöffnet.
● Die Motortemperatur ist zu nied‐ rig.
● Die Ladung der Fahrzeugbatterie
liegt unter einem bestimmten
Wert.
● Es besteht kein ausreichendes Bremsvakuum.
● Das Fahrzeug wird mindestens mit Schrittgeschwindigkeit gefah‐ren.
● Das Klimatisierungssystem erfordert einen Motorstart.
● Die Klimatisierung wird manuell eingeschaltet.
Bei nicht richtig geschlossener Motor‐ haube wird im Fahrerinfodisplay eine
Warnmeldung angezeigt.
Bei an Zubehörsteckdosen ange‐
schlossenen Elektrogeräten wie etwa
einem tragbaren CD-Player kann es
bei einem Neustart zu einem kurzen
Leistungsabfall kommen.

170Fahren und BedienungHinweis
Wenn ein Anhänger oder Fahrrad‐ träger befestigt sind, ist der späte
Neustart deaktiviert.
Fahrzeug abstellen9 Warnung
● Fahrzeug nicht auf leicht
entzündbaren Oberflächen
abstellen. Die hohe Tempera‐
tur des Abgassystems könnte
zu einem Entzünden der Ober‐
fläche führen.
● Die Parkbremse immer anzie‐ hen. Schalter m ca.
eine Sekunde lang ziehen und
überprüfen, ob die Kontroll‐
leuchte m aufleuchtet.
Wenn die Kontrollleuchte m
aufleuchtet, ist die elektrische Parkbremse aktiviert 3 113.
● Den Motor ausschalten.
● Wenn sich das Fahrzeug auf ebener Fläche oder an einer
Steigung befindet, vor dem
Abziehen des Zündschlüssels
oder Ausschalten der Zündung
bei Fahrzeugen mit An-/Aus-
Schalter den ersten Gang
einlegen oder den Wählhebel
auf P stellen. An einer Steigung
Vorderräder vom Bordstein
wegdrehen.
Wenn sich das Fahrzeug an
einem Gefälle oder einer Stei‐
gung befindet, vor dem Abzie‐
hen des Zündschlüssels oder
Ausschalten der Zündung bei
Fahrzeugen mit An-/Aus-
Schalter den Rückwärtsgang
einlegen oder den Wählhebel
auf P stellen. Vorderräder zum
Bordstein hindrehen.
● Die Fenster und das Schiebe‐ dach schließen.
● Den Zündschlüssel vom Zünd‐ schloss abziehen bzw. bei
Fahrzeugen mit An-/Aus-
Schalter die Zündung
ausschalten. Lenkrad drehen,
bis Lenkradsperre spürbar
einrastet.Bei Fahrzeugen mit Automatik‐ getriebe lässt sich der Schlüs‐
sel nur in Wählhebelstellung P
abziehen.
● Das Fahrzeug durch Drücken auf
die Taste am Türgriff oder auf die
Taste e an der Fernsteuerung
verriegeln.
● Diebstahlwarnanlage aktivieren.
● Motorkühlgebläse können auch nach Abstellen des Motors laufen
3 250.
Achtung
Nach Fahren mit hohen Motor‐
drehzahlen bzw. hoher Motorbe‐
lastung Motor zum Schutz des
Turboladers vor dem Abstellen
kurzzeitig mit niedriger Belastung
bzw. ca. 30 Sekunden im Leerlauf laufen lassen.

Fahren und Bedienung171Hinweis
Wenn bei einem Unfall die Airbags
auslösen, wird der Motor automa‐
tisch abgestellt, sofern das Fahr‐
zeug innerhalb einer vorgegebenen
Zeitspanne zum Stillstand kommt.Motorabgase9 Gefahr
Motorabgase enthalten giftiges
Kohlenmonoxid. Dieses Gas ist
farb- und geruchlos und kann
beim Einatmen lebensgefährlich
sein.
Wenn Abgase in das Fahrzeug‐
innere gelangen, Fenster öffnen.
Störungsursache von einer Werk‐
statt beheben lassen.
Nicht mit offenem Laderaum
fahren, weil sonst Abgase in das
Fahrzeug eindringen können.
Abgasfilter
Der Abgasfilter ist ein Partikelfilter für
Diesel- und Benzinmotoren.
Automatische Reinigung
Das Abgasfiltersystem filtert Rußpar‐
tikel aus den Motorabgasen. Das
System verfügt über eine Selbstreini‐
gungsfunktion, die während der Fahrt
ohne einen Hinweis automatisch
abläuft. Der Filter wird von Zeit zu Zeit durch Verbrennen der zurückgehalte‐ nen Rußpartikel bei hoher Tempera‐
tur gereinigt. Dieser Vorgang läuft automatisch bei bestimmten Fahrbe‐
dingungen ab und kann bis zu
25 Minuten dauern. In der Regel
benötigt er zwischen 7 und 12 Minu‐
ten. Währenddessen ist kein Auto‐
stopp möglich und der Kraftstoffver‐
brauch kann etwas höher sein. Die
dabei auftretende Geruchs- und
Rauchentwicklung ist normal.
System muss gereinigt werden Unter bestimmten Fahrbedingungen,
z. B. Kurzstreckenverkehr, kann sich
das System nicht automatisch reini‐
gen.

172Fahren und BedienungWenn der Filter gereinigt werden
muss, eine automatische Reinigung
aber aufgrund der letzten Fahrbedin‐
gungen nicht möglich war, wird dies
durch eine Warnmeldung im Fahrer‐
infodisplay angezeigt.
Wenn der Abgasfilter zugesetzt ist, wird eine Warnmeldung angezeigt.
Den Reinigungsvorgang so bald wie
möglich beginnen.
Eine Warnmeldung wird außerdem
angezeigt, wenn der Abgasfilter den
maximalen Füllstand erreicht hat.
Sofort mit dem Reinigungsvorgang
beginnen, um Motorschäden zu
vermeiden.
Selbstreinigung aktivierenDer Reinigungsvorgang wird bei
hohen Motordrehzahlen und -lasten
schneller abgeschlossen. Daher zur
Aktivierung in kleineren Gängen als
üblich fahren und bei Fahrzeugen mit
Automatikgetriebe manuell den Gang
wählen. Der Reinigungsvorgang
kann durch Verwendung von elektri‐ schen Verbrauchern wie Klimaanlageund Scheibenheizung unterstützt
werden, da diese die Motorbelastung erhöhen.Achtung
Den Reinigungsvorgang nach
Möglichkeit nicht unterbrechen.
Fahren, bis die Reinigung abge‐
schlossen ist, um einen Service
bzw. eine Reparatur durch eine
Werkstatt zu vermeiden.
Fahrzeuge mit Benzinmotor
Zur Aktivierung des Reinigungsvor‐
gangs weiterfahren und die Motor‐
drehzahl über 2500 U/min halten.
Wenn nötig zurückschalten.
Dynamisch mit variierender Motor‐
drehzahl fahren. Sofern möglich, zum Verzögern des Fahrzeugs die Motor‐
bremse verwenden.
Weiterfahren, bis der Selbstreini‐
gungsprozess abgeschlossen ist und
die Anzeigemeldung erlischt.Fahrzeuge mit Dieselmotor
Zum Aktivieren des Reinigungsvor‐
gangs weiterfahren und die Motor‐ drehzahl über 2000 U/min und ideal‐erweise dauerhaft um ca.
2500 U/min halten. Wenn nötig
zurückschalten.
Weiterfahren, bis der Selbstreini‐
gungsprozess abgeschlossen ist und
die Anzeigemeldung erlischt.
Reinigung ist nicht möglich
Ist die Reinigung aus irgendwelchen
Gründen nicht möglich, leuchtet die
Kontrollleuchte Z, und im Fahrerin‐
fodisplay wird eine Warnmeldung
angezeigt. Die Motorleistung kann
sich verringern. Sofort Hilfe einer
Werkstatt in Anspruch nehmen.
Katalysator
Der Katalysator verringert die Menge
an Schadstoffen in den Abgasen.

Fahren und Bedienung173Achtung
Andere als die auf den Seiten
3 239, 3 308 aufgeführten Kraft‐
stoffsorten können den Katalysa‐
tor oder Teile der Elektronik
beschädigen.
Unverbrannter Kraftstoff überhitzt
und beschädigt den Katalysator.
Übermäßigen Gebrauch des
Anlassers, Leerfahren des Kraft‐
stofftanks und Anlassen des
Motors durch Anschleppen oder Anschieben deshalb unterlassen.
Bei Fehlzündungen, unrundem
Motorlauf, Abfall der Motorleistung
oder anderen ungewöhnlichen Prob‐
lemen Störungsursache möglichst
bald in einer Werkstatt beheben
lassen. In Notfällen kann die Fahrt
kurzzeitig bei niedriger Geschwindig‐
keit und Drehzahl fortgesetzt werden.
AdBlue
Allgemeine Informationen
Die selektive katalytische Reduktion
(BlueInjection) ist ein Verfahren, mit
dem der Stickoxidanteil im Abgas
erheblich verringert wird. Dazu wird
eine Dieselabgasflüssigkeit (DEF) in
die Abgasanlage eingespritzt. Das
von der Flüssigkeit freigegebene Ammoniak reagiert mit den Stickoxi‐
den (NO x) aus dem Abgas, wobei
beide in Stickstoff und Wasser umge‐
wandelt werden.
Die hierfür verwendete Flüssigkeit
trägt die Bezeichnung AdBlue ®
. Sie
ist ungiftig, nicht brennbar, farb- und
geruchlos und besteht aus 32 % Harnstoff und 68 % Wasser.9 Warnung
Augen- und Hautkontakt mit
AdBlue vermeiden.
Bei einem Augen- und Hautkon‐ takt betroffene Körperteile mit
Wasser abspülen.
Achtung
Lackierungen vor AdBlue schüt‐
zen.
Bei Kontakt mit Wasser abspülen.
AdBlue gefriert bei einer Temperatur
von ca. -11 °C. Da das Fahrzeug mit
einer AdBlue-Heizung ausgestattet
ist, wird eine Schadstoffreduzierung
auch bei tiefen Temperaturen
gewährleistet. Die AdBlue-Heizung
funktioniert automatisch.
Der übliche AdBlue-Verbrauch
beträgt ungefähr 2 l je 1000 km, kann
jedoch je nach Fahrverhalten bzw.
Fahrbedingungen (zum Beispiel bei
hoher Fahrzeugbeladung oder im
Schleppbetrieb) auch höher sein.
AdBlue-Tank Der AdBlue-Füllstand wird im
Display-Menü angezeigt.

174Fahren und BedienungFüllstandswarnungen
Je nach berechneter Reichweite des
AdBlue werden im Fahrerinfodisplay
unterschiedliche Meldungen ange‐
zeigt. Die Meldungen und Beschrän‐
kungen sind gesetzlich vorgeschrie‐
ben.
Die erste mögliche Warnmeldung ist: AdBlue Reichweite: 2400 km .
Diese Warnung wird einmal kurz mit
der berechneten Reichweite ange‐
zeigt. Das Fahrzeug kann ohne
Einschränkungen gefahren werden.
Die nächste Warnstufe wird bei einer
Reichweite unter 1750 km ausgelöst.
Die Meldung mit der aktuellen Reich‐
weite wird bei jedem Einschalten der
Zündung angezeigt und muss bestä‐
tigt werden 3 118 . AdBlue nachfüllen,
bevor die nächste Warnstufe erreicht
wird.
Ab einer AdBlue-Reichweite unter
900 km werden abwechselnd die
folgenden, nicht aus dem Display
löschbaren Warnmeldungen ange‐
zeigt:● AdBluefüllstand niedrig. Jetzt
auffüllen
● Motorstartverhinderung in
900 km .
Zusätzlich blinkt dauerhaft die
Kontrollleuchte Y.
Hinweis
Bei hohem AdBlue-Verbrauch kann
diese Warnung ohne die vorherigen
Warnstufen im Fahrerinfodisplay
angezeigt werden.
Die letzte Warnstufe wird ausgelöst,
wenn der AdBlue-Tank leer ist. Der
Motor kann in diesem Fall nicht mehr gestartet werden. Die folgenden,
nicht aus dem Display löschbaren Warnmeldungen werden abwech‐
selnd angezeigt:
● AdBlue Leer! Jetzt auffüllen
● Motor startet nicht mehr .
Zusätzlich blinkt dauerhaft die
Kontrollleuchte Y.
Bei aktivierter Unterbindung des
Motorstarts wird folgende Meldung
angezeigt:
Zum Starten des Fahrzeugs AdBlue
nachfüllen .Der Tank muss vollständig mit
AdBlue aufgefüllt werden. Andern‐
falls kann der Motor nicht angelassen
werden 3 313.
Warnmeldungen über zu hohe
Emissionswerte
Wenn die Abgasemissionswerte
einen bestimmten Wert überschrei‐
ten, werden ähnliche Warnmeldun‐
gen wie die Warnmeldungen zur
Reichweite im Fahrerinfodisplay
angezeigt.
Es werden Aufforderung zum Prüfen
der Abgasanlage und schließlich die
Ankündigung angezeigt, dass ein
Motorstart verhindert wird. Diese
Einschränkungen sind gesetzlich
vorgeschrieben.
Die Hilfe einer Werkstatt in Anspruch
nehmen.
