2020 OPEL INSIGNIA BREAK Betriebsanleitung (in German)

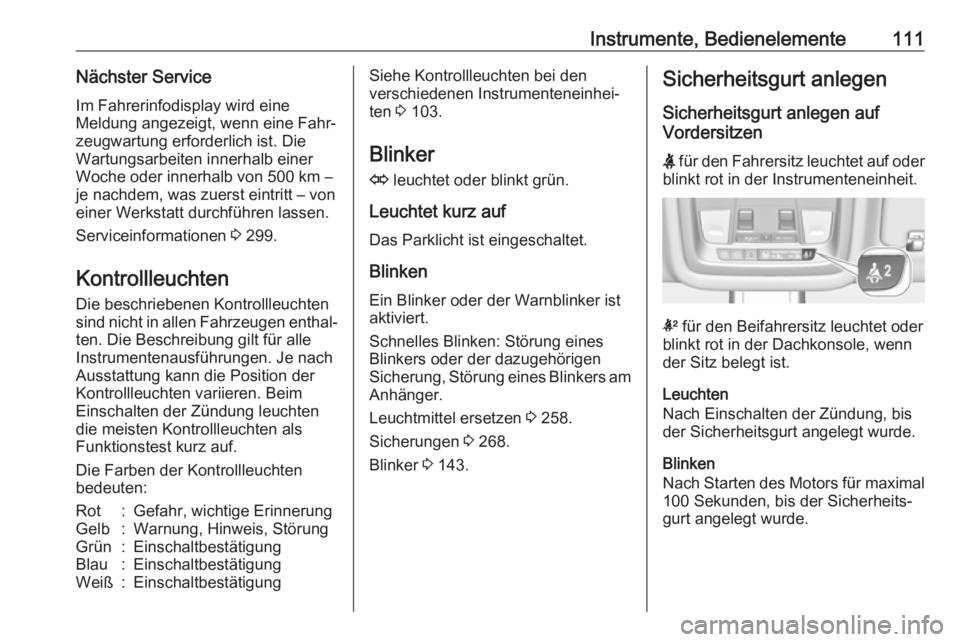

Instrumente, Bedienelemente111Nächster Service
Im Fahrerinfodisplay wird eine
Meldung angezeigt, wenn eine Fahr‐ zeugwartung erforderlich ist. DieWartungsarbeiten innerhalb einer
Woche oder innerhalb von 500 km – je nachdem, was zuerst eintritt – voneiner Werkstatt durchführen lassen.
Serviceinformationen 3 299.
Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐ ten. Die Beschreibung gilt für alleInstrumentenausführungen. Je nach
Ausstattung kann die Position der
Kontrollleuchten variieren. Beim
Einschalten der Zündung leuchten
die meisten Kontrollleuchten als
Funktionstest kurz auf.
Die Farben der Kontrollleuchten
bedeuten:Rot:Gefahr, wichtige ErinnerungGelb:Warnung, Hinweis, StörungGrün:EinschaltbestätigungBlau:EinschaltbestätigungWeiß:EinschaltbestätigungSiehe Kontrollleuchten bei den
verschiedenen Instrumenteneinhei‐
ten 3 103.
Blinker O leuchtet oder blinkt grün.
Leuchtet kurz auf Das Parklicht ist eingeschaltet.
Blinken
Ein Blinker oder der Warnblinker ist aktiviert.
Schnelles Blinken: Störung eines
Blinkers oder der dazugehörigen
Sicherung, Störung eines Blinkers am
Anhänger.
Leuchtmittel ersetzen 3 258.
Sicherungen 3 268.
Blinker 3 143.Sicherheitsgurt anlegen
Sicherheitsgurt anlegen auf
Vordersitzen
X für den Fahrersitz leuchtet auf oder
blinkt rot in der Instrumenteneinheit.
k für den Beifahrersitz leuchtet oder
blinkt rot in der Dachkonsole, wenn
der Sitz belegt ist.
Leuchten
Nach Einschalten der Zündung, bis
der Sicherheitsgurt angelegt wurde.
Blinken
Nach Starten des Motors für maximal 100 Sekunden, bis der Sicherheits‐
gurt angelegt wurde.

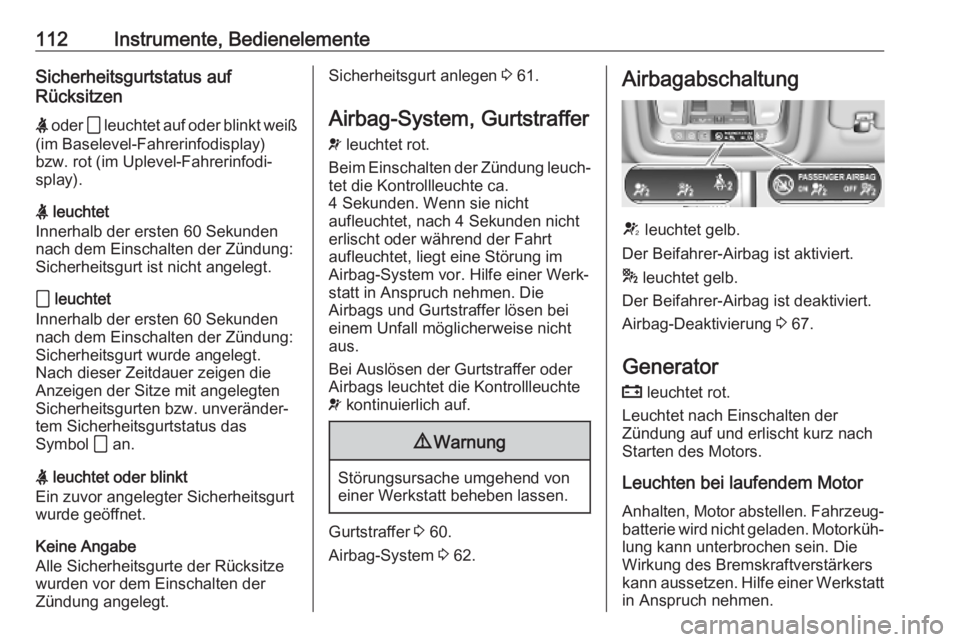

112Instrumente, BedienelementeSicherheitsgurtstatus auf
Rücksitzen
X oder > leuchtet auf oder blinkt weiß
(im Baselevel-Fahrerinfodisplay)
bzw. rot (im Uplevel-Fahrerinfodi‐ splay).
X leuchtet
Innerhalb der ersten 60 Sekunden
nach dem Einschalten der Zündung:
Sicherheitsgurt ist nicht angelegt.
> leuchtet
Innerhalb der ersten 60 Sekunden
nach dem Einschalten der Zündung:
Sicherheitsgurt wurde angelegt.
Nach dieser Zeitdauer zeigen die
Anzeigen der Sitze mit angelegten
Sicherheitsgurten bzw. unveränder‐
tem Sicherheitsgurtstatus das
Symbol > an.
X leuchtet oder blinkt
Ein zuvor angelegter Sicherheitsgurt
wurde geöffnet.
Keine Angabe
Alle Sicherheitsgurte der Rücksitze
wurden vor dem Einschalten der
Zündung angelegt.Sicherheitsgurt anlegen 3 61.
Airbag-System, Gurtstraffer
v leuchtet rot.
Beim Einschalten der Zündung leuch‐ tet die Kontrollleuchte ca.
4 Sekunden. Wenn sie nicht
aufleuchtet, nach 4 Sekunden nicht
erlischt oder während der Fahrt
aufleuchtet, liegt eine Störung im
Airbag-System vor. Hilfe einer Werk‐
statt in Anspruch nehmen. Die
Airbags und Gurtstraffer lösen bei
einem Unfall möglicherweise nicht
aus.
Bei Auslösen der Gurtstraffer oder
Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer 3 60.
Airbag-System 3 62.
Airbagabschaltung
V leuchtet gelb.
Der Beifahrer-Airbag ist aktiviert.
* leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert.
Airbag-Deaktivierung 3 67.
Generator p leuchtet rot.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem Motor Anhalten, Motor abstellen. Fahrzeug‐
batterie wird nicht geladen. Motorküh‐
lung kann unterbrochen sein. Die
Wirkung des Bremskraftverstärkers
kann aussetzen. Hilfe einer Werkstatt
in Anspruch nehmen.

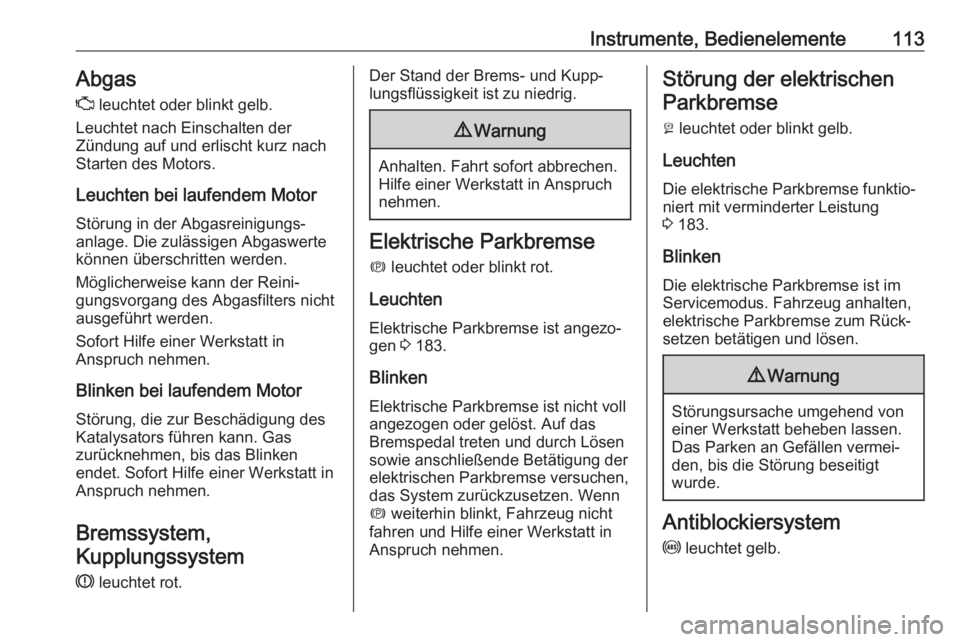

Instrumente, Bedienelemente113Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem Motor Störung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden.
Möglicherweise kann der Reini‐
gungsvorgang des Abgasfilters nicht
ausgeführt werden.
Sofort Hilfe einer Werkstatt in
Anspruch nehmen.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des
Katalysators führen kann. Gas
zurücknehmen, bis das Blinken
endet. Sofort Hilfe einer Werkstatt in
Anspruch nehmen.
Bremssystem, Kupplungssystem
R leuchtet rot.Der Stand der Brems- und Kupp‐
lungsflüssigkeit ist zu niedrig.9 Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Elektrische Parkbremse
m leuchtet oder blinkt rot.
Leuchten Elektrische Parkbremse ist angezo‐
gen 3 183.
Blinken Elektrische Parkbremse ist nicht voll
angezogen oder gelöst. Auf das
Bremspedal treten und durch Lösen
sowie anschließende Betätigung der
elektrischen Parkbremse versuchen,
das System zurückzusetzen. Wenn
m weiterhin blinkt, Fahrzeug nicht
fahren und Hilfe einer Werkstatt in
Anspruch nehmen.
Störung der elektrischen
Parkbremse
j leuchtet oder blinkt gelb.
Leuchten Die elektrische Parkbremse funktio‐
niert mit verminderter Leistung
3 183.
Blinken Die elektrische Parkbremse ist imServicemodus. Fahrzeug anhalten,
elektrische Parkbremse zum Rück‐
setzen betätigen und lösen.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Das Parken an Gefällen vermei‐
den, bis die Störung beseitigt
wurde.
Antiblockiersystem
u leuchtet gelb.

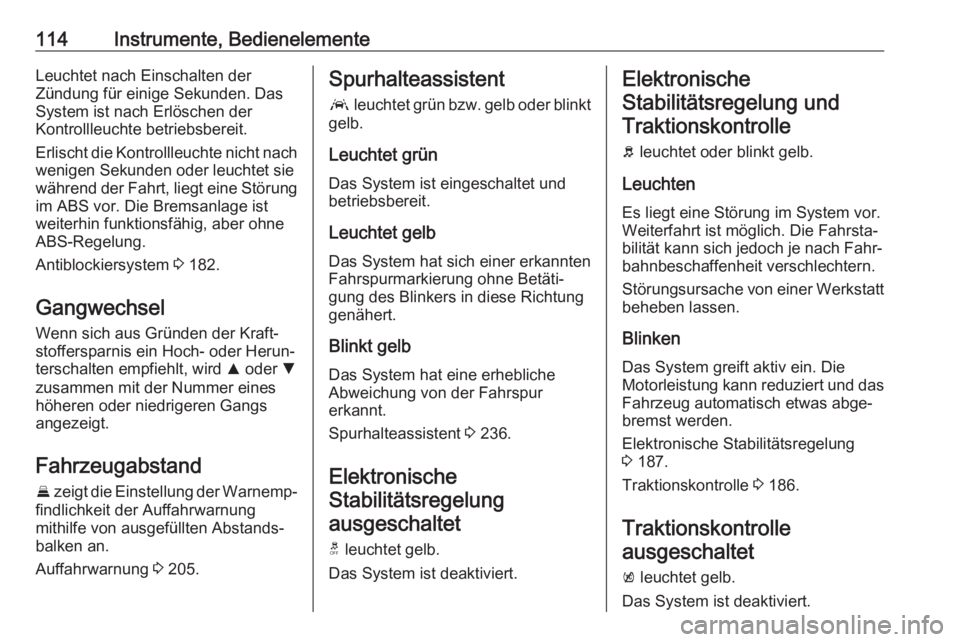

114Instrumente, BedienelementeLeuchtet nach Einschalten der
Zündung für einige Sekunden. Das
System ist nach Erlöschen der
Kontrollleuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung
im ABS vor. Die Bremsanlage ist
weiterhin funktionsfähig, aber ohne
ABS-Regelung.
Antiblockiersystem 3 182.
Gangwechsel Wenn sich aus Gründen der Kraft‐stoffersparnis ein Hoch- oder Herun‐ terschalten empfiehlt, wird R oder S
zusammen mit der Nummer eines
höheren oder niedrigeren Gangs
angezeigt.
Fahrzeugabstand
E zeigt die Einstellung der Warnemp‐
findlichkeit der Auffahrwarnung
mithilfe von ausgefüllten Abstands‐
balken an.
Auffahrwarnung 3 205.Spurhalteassistent
a leuchtet grün bzw. gelb oder blinkt
gelb.
Leuchtet grün Das System ist eingeschaltet und
betriebsbereit.
Leuchtet gelbDas System hat sich einer erkannten
Fahrspurmarkierung ohne Betäti‐
gung des Blinkers in diese Richtung
genähert.
Blinkt gelb Das System hat eine erhebliche
Abweichung von der Fahrspur
erkannt.
Spurhalteassistent 3 236.
Elektronische Stabilitätsregelungausgeschaltet
t leuchtet gelb.
Das System ist deaktiviert.Elektronische Stabilitätsregelung und Traktionskontrolle
b leuchtet oder blinkt gelb.
Leuchten Es liegt eine Störung im System vor.
Weiterfahrt ist möglich. Die Fahrsta‐
bilität kann sich jedoch je nach Fahr‐
bahnbeschaffenheit verschlechtern.
Störungsursache von einer Werkstatt
beheben lassen.
Blinken Das System greift aktiv ein. Die
Motorleistung kann reduziert und das
Fahrzeug automatisch etwas abge‐
bremst werden.
Elektronische Stabilitätsregelung
3 187.
Traktionskontrolle 3 186.
Traktionskontrolle ausgeschaltet
k leuchtet gelb.
Das System ist deaktiviert.

Instrumente, Bedienelemente115Kühlmitteltemperatur
W leuchtet rot.
Leuchten bei laufendem Motor Anhalten, Motor abstellen.Achtung
Kühlmitteltemperatur zu hoch.
Kühlmittelstand sofort überprüfen
3 252.
Bei ausreichendem Kühlmittelstand Hilfe einer Werkstatt in Anspruch
nehmen.
Vorglühen
! leuchtet gelb.
Vorglühen des Dieselmotors ist akti‐
viert. Schaltet sich nur bei tiefen
Außentemperaturen ein. Den Motor
starten, wenn die Kontrollleuchte
erloschen ist.
AdBlue
Y blinkt gelb.
Geringer AdBlue-Füllstand. AdBlue
möglichst bald nachfüllen, um
Probleme beim Motorstart zu vermei‐ den.
AdBlue 3 173.
Reifendruck-Kontrollsystem w leuchtet oder blinkt gelb.
Leuchten Reifendruckverlust. Sofort anhalten
und Reifendruck überprüfen.
Blinken
Störung im System bzw. Montage
eines Reifens ohne Drucksensor (z. B. Reserverad). Nach
60 bis 90 Sekunden leuchtet die
Kontrollleuchte permanent. Hilfe
einer Werkstatt in Anspruch nehmen.
Motoröldruck I leuchtet rot.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.Leuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw.zum Blockieren der
Antriebsräder führen.
1. Kupplung treten.
2. Leerlauf einlegen.
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.
9 Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken
bedeutend höhere Kräfte erforder‐ lich.
Bei einem Autostopp ist der
Bremskraftverstärker weiterhin
funktionsfähig.

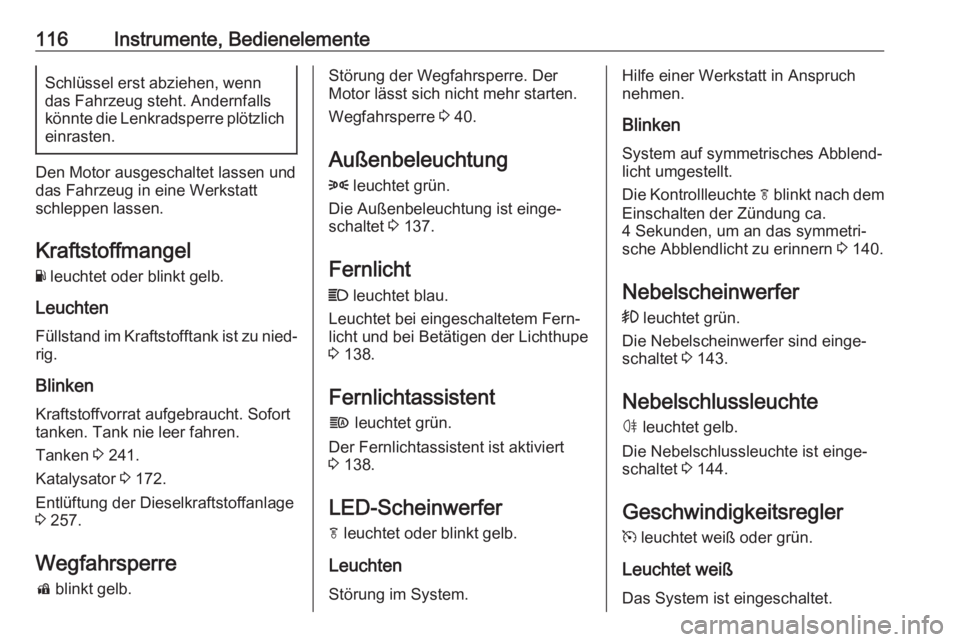

116Instrumente, BedienelementeSchlüssel erst abziehen, wenn
das Fahrzeug steht. Andernfalls
könnte die Lenkradsperre plötzlich
einrasten.
Den Motor ausgeschaltet lassen und das Fahrzeug in eine Werkstatt
schleppen lassen.
KraftstoffmangelY leuchtet oder blinkt gelb.
Leuchten Füllstand im Kraftstofftank ist zu nied‐ rig.
Blinken
Kraftstoffvorrat aufgebraucht. Sofort
tanken. Tank nie leer fahren.
Tanken 3 241.
Katalysator 3 172.
Entlüftung der Dieselkraftstoffanlage
3 257.
Wegfahrsperre
d blinkt gelb.
Störung der Wegfahrsperre. Der
Motor lässt sich nicht mehr starten.
Wegfahrsperre 3 40.
Außenbeleuchtung
8 leuchtet grün.
Die Außenbeleuchtung ist einge‐
schaltet 3 137.
Fernlicht
C leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht und bei Betätigen der Lichthupe
3 138.
Fernlichtassistent f leuchtet grün.
Der Fernlichtassistent ist aktiviert
3 138.
LED-Scheinwerfer f leuchtet oder blinkt gelb.
Leuchten
Störung im System.Hilfe einer Werkstatt in Anspruch
nehmen.
Blinken System auf symmetrisches Abblend‐
licht umgestellt.
Die Kontrollleuchte f blinkt nach dem
Einschalten der Zündung ca.
4 Sekunden, um an das symmetri‐
sche Abblendlicht zu erinnern 3 140.
Nebelscheinwerfer
> leuchtet grün.
Die Nebelscheinwerfer sind einge‐
schaltet 3 143.
Nebelschlussleuchte
ø leuchtet gelb.
Die Nebelschlussleuchte ist einge‐
schaltet 3 144.
Geschwindigkeitsregler
m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist eingeschaltet.

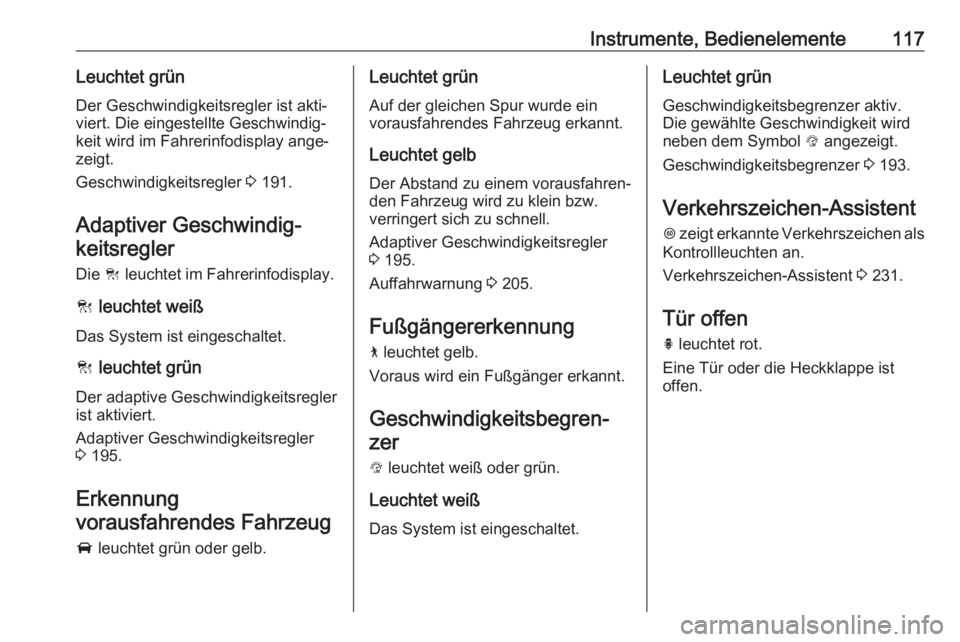

Instrumente, Bedienelemente117Leuchtet grünDer Geschwindigkeitsregler ist akti‐
viert. Die eingestellte Geschwindig‐
keit wird im Fahrerinfodisplay ange‐
zeigt.
Geschwindigkeitsregler 3 191.
Adaptiver Geschwindig‐ keitsregler
Die C leuchtet im Fahrerinfodisplay.
C leuchtet weiß
Das System ist eingeschaltet.
C leuchtet grün
Der adaptive Geschwindigkeitsregler
ist aktiviert.
Adaptiver Geschwindigkeitsregler 3 195.
Erkennung vorausfahrendes Fahrzeug
A leuchtet grün oder gelb.Leuchtet grün
Auf der gleichen Spur wurde einvorausfahrendes Fahrzeug erkannt.
Leuchtet gelb Der Abstand zu einem vorausfahren‐
den Fahrzeug wird zu klein bzw.
verringert sich zu schnell.
Adaptiver Geschwindigkeitsregler
3 195.
Auffahrwarnung 3 205.
Fußgängererkennung
7 leuchtet gelb.
Voraus wird ein Fußgänger erkannt.
Geschwindigkeitsbegren‐zer
L leuchtet weiß oder grün.
Leuchtet weiß Das System ist eingeschaltet.Leuchtet grünGeschwindigkeitsbegrenzer aktiv.
Die gewählte Geschwindigkeit wird
neben dem Symbol L angezeigt.
Geschwindigkeitsbegrenzer 3 193.
Verkehrszeichen-Assistent
L zeigt erkannte Verkehrszeichen als
Kontrollleuchten an.
Verkehrszeichen-Assistent 3 231.
Tür offen
h leuchtet rot.
Eine Tür oder die Heckklappe ist
offen.

118Instrumente, BedienelementeDisplays
Fahrerinfodisplay Das Fahrerinfodisplay befindet sich in
der Instrumenteneinheit.
Abhängig von Version und Instru‐
menteneinheit ist das Fahrerinfodi‐
splay als Baselevel- oder Uplevel-
Display erhältlich.
Im Fahrerinfodisplay werden je nach
Ausstattung angezeigt:
● Gesamt- und Tageskilometer● Fahrzeuginformationen
● Bordcomputeranzeigen
● Verbrauchsinformationen
● Fahrzeug- und Warnmeldungen ● Audio- und Infotainment-Infor‐ mationen
● Informationen des Mobiltelefons ● Navigationsinformationen
● FahrzeugeinstellungenBaselevel-Display
Menüs und Funktionen auswählen
Fernbedienung am Lenkrad
Die Menüs und Funktionen lassen
sich über die Tasten rechts am Lenk‐
rad auswählen.
è oder é drücken, um zwischen den
Hauptmenüs zu wechseln oder um
von einem Untermenü zur nächsthö‐ heren Menüebene zurückzukehren.
å oder ä drücken, um durch die
Untermenüseiten des aktuell ausge‐
wählten Hauptmenüeintrags zu blät‐
tern. Diese Tasten dienen auch dem
Ändern numerischer Werte.
Å drücken, um eine Funktion auszu‐
wählen oder ein Feld in einem Dialog
zu aktivieren.
