2020 FIAT TIPO 5DOORS STATION WAGON Libretto Uso Manutenzione (in Italian)

AVVERTENZA
22)Se, portando il dispositivo di avviamento in posizione MAR, la spianon si accende oppure se, durante la marcia, si accende a luce
fissa o lampeggiante (su alcune versioni unitamente al messaggio visualizzato dal display), rivolgersi il più presto possibile alla Rete
Assistenziale Fiat.
Spia Cosa significa
giallo ambraPRERISCALDO CANDELETTE (versioni Diesel)
Portando il dispositivo di avviamento in posizione MAR la spia si accende e si spegne quando le candelette
hanno raggiunto la temperatura prestabilita. È possibile avviare il motore immediatamente dopo lo
spegnimento della spia.
AVVERTENZA In condizioni di temperatura ambiente mite od elevata l'accensione della spia ha una durata
quasi impercettibile.
AVARIA PRERISCALDO CANDELETTE (versioni Diesel)
Il lampeggio della spia, indica un’anomalia all’impianto di preriscaldo candelette. In questo caso rivolgersi il
più presto possibile alla Rete Assistenziale Fiat.
giallo ambraRISERVA COMBUSTIBILE / LIMITATAAUTONOMIA
La spia sul display si accende quando nel serbatoio sono rimasti da5a7litri di combustibile.
giallo ambraRISERVA GPL/ LIMITATAAUTONOMIA
(solo per versioni GPL)
La spia sul display si accende quando nel serbatoio sono rimasti 8 litri di GPL. Viene emessa una
segnalazione acustica e rimane accesa la prima tacca sull'indicatore del livello di GPL.
giallo ambraFULL BRAKE CONTROL OFF
(per versioni / mercati, dove previsto)
La spia si accende in caso di disattivazione del sistema Full Brake Control da parte del guidatore oppure in
caso di disattivazione automatica in seguito ad un'avaria temporanea del sistema stesso. Rivolgersi
appena possibile alla Rete Assistenziale Fiat.
63

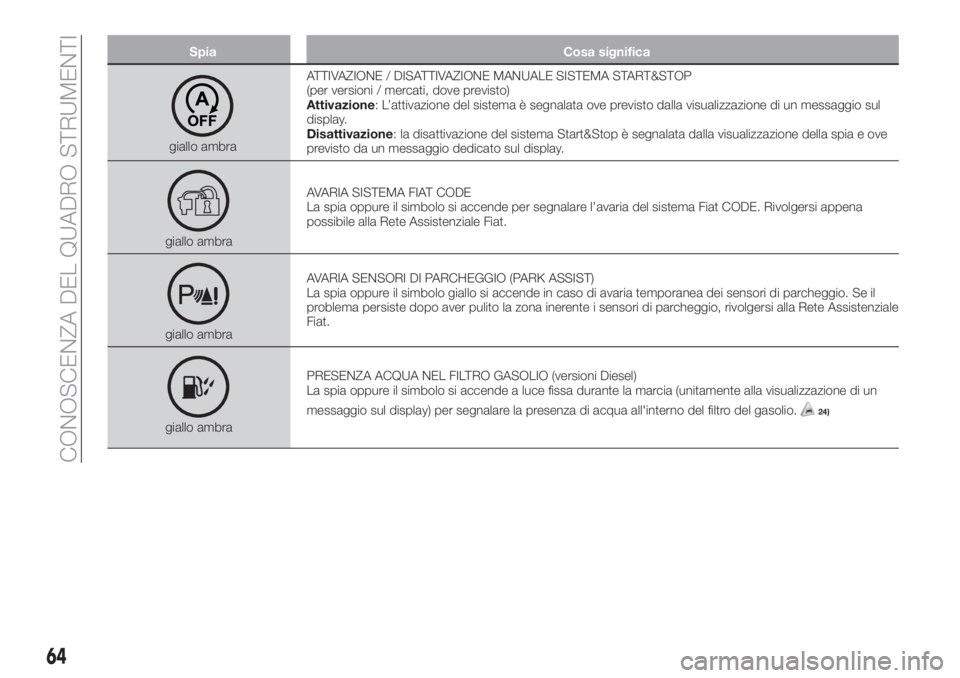

Spia Cosa significa
giallo ambraATTIVAZIONE / DISATTIVAZIONE MANUALE SISTEMA START&STOP
(per versioni / mercati, dove previsto)
Attivazione: L’attivazione del sistema è segnalata ove previsto dalla visualizzazione di un messaggio sul
display.
Disattivazione: la disattivazione del sistema Start&Stop è segnalata dalla visualizzazione della spia e ove
previsto da un messaggio dedicato sul display.
giallo ambraAVARIA SISTEMA FIAT CODE
La spia oppure il simbolo si accende per segnalare l’avaria del sistema Fiat CODE. Rivolgersi appena
possibile alla Rete Assistenziale Fiat.
giallo ambraAVARIA SENSORI DI PARCHEGGIO (PARK ASSIST)
La spia oppure il simbolo giallo si accende in caso di avaria temporanea dei sensori di parcheggio. Se il
problema persiste dopo aver pulito la zona inerente i sensori di parcheggio, rivolgersi alla Rete Assistenziale
Fiat.
giallo ambraPRESENZA ACQUA NEL FILTRO GASOLIO (versioni Diesel)
La spia oppure il simbolo si accende a luce fissa durante la marcia (unitamente alla visualizzazione di un
messaggio sul display) per segnalare la presenza di acqua all'interno del filtro del gasolio.
24)
64
CONOSCENZA DEL QUADRO STRUMENTI

Spia Cosa significa

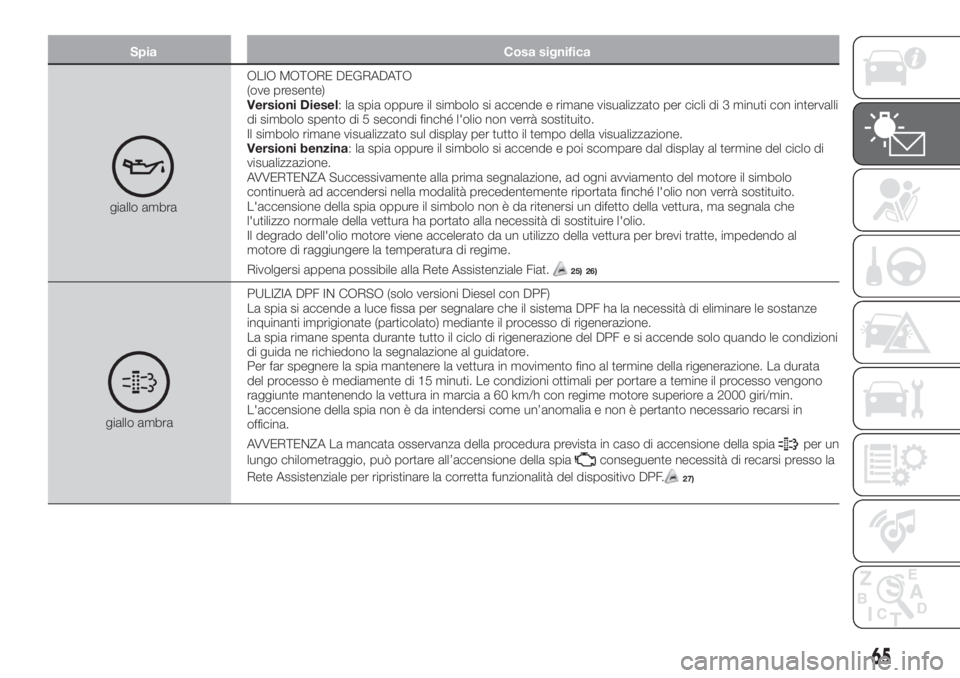

giallo ambraOLIO MOTORE DEGRADATO
(ove presente)
Versioni Diesel: la spia oppure il simbolo si accende e rimane visualizzato per cicli di 3 minuti con intervalli
di simbolo spento di 5 secondi finché l'olio non verrà sostituito.
Il simbolo rimane visualizzato sul display per tutto il tempo della visualizzazione.
Versioni benzina: la spia oppure il simbolo si accende e poi scompare dal display al termine del ciclo di
visualizzazione.
AVVERTENZA Successivamente alla prima segnalazione, ad ogni avviamento del motore il simbolo
continuerà ad accendersi nella modalità precedentemente riportata finché l'olio non verrà sostituito.
L'accensione della spia oppure il simbolo non è da ritenersi un difetto della vettura, ma segnala che
l'utilizzo normale della vettura ha portato alla necessità di sostituire l'olio.
Il degrado dell'olio motore viene accelerato da un utilizzo della vettura per brevi tratte, impedendo al
motore di raggiungere la temperatura di regime.
Rivolgersi appena possibile alla Rete Assistenziale Fiat.
25) 26)
giallo ambraPULIZIA DPF IN CORSO (solo versioni Diesel con DPF)
La spia si accende a luce fissa per segnalare che il sistema DPF ha la necessità di eliminare le sostanze
inquinanti imprigionate (particolato) mediante il processo di rigenerazione.
La spia rimane spenta durante tutto il ciclo di rigenerazione del DPF e si accende solo quando le condizioni
di guida ne richiedono la segnalazione al guidatore.
Per far spegnere la spia mantenere la vettura in movimento fino al termine della rigenerazione. La durata
del processo è mediamente di 15 minuti. Le condizioni ottimali per portare a temine il processo vengono
raggiunte mantenendo la vettura in marcia a 60 km/h con regime motore superiore a 2000 giri/min.
L'accensione della spia non è da intendersi come un’anomalia e non è pertanto necessario recarsi in
officina.
AVVERTENZA La mancata osservanza della procedura prevista in caso di accensione della spia
per un
lungo chilometraggio, può portare all’accensione della spiaconseguente necessità di recarsi presso la
Rete Assistenziale per ripristinare la corretta funzionalità del dispositivo DPF.
65
27)

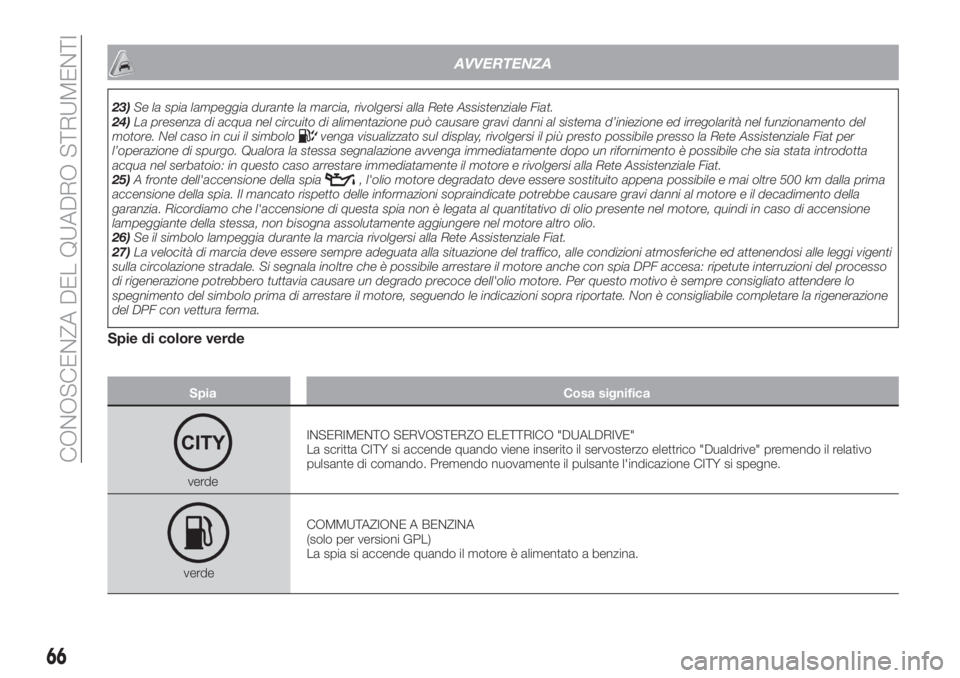

AVVERTENZA
23)Se la spia lampeggia durante la marcia, rivolgersi alla Rete Assistenziale Fiat.
24)La presenza di acqua nel circuito di alimentazione può causare gravi danni al sistema d’iniezione ed irregolarità nel funzionamento del
motore. Nel caso in cui il simbolo
venga visualizzato sul display, rivolgersi il più presto possibile presso la Rete Assistenziale Fiat per
l’operazione di spurgo. Qualora la stessa segnalazione avvenga immediatamente dopo un rifornimento è possibile che sia stata introdotta
acqua nel serbatoio: in questo caso arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Fiat.
25)A fronte dell'accensione della spia
, l'olio motore degradato deve essere sostituito appena possibile e mai oltre 500 km dalla prima
accensione della spia. Il mancato rispetto delle informazioni sopraindicate potrebbe causare gravi danni al motore e il decadimento della
garanzia. Ricordiamo che l'accensione di questa spia non è legata al quantitativo di olio presente nel motore, quindi in caso di accensione
lampeggiante della stessa, non bisogna assolutamente aggiungere nel motore altro olio.
26)Se il simbolo lampeggia durante la marcia rivolgersi alla Rete Assistenziale Fiat.
27)La velocità di marcia deve essere sempre adeguata alla situazione del traffico, alle condizioni atmosferiche ed attenendosi alle leggi vigenti
sulla circolazione stradale. Si segnala inoltre che è possibile arrestare il motore anche con spia DPF accesa: ripetute interruzioni del processo
di rigenerazione potrebbero tuttavia causare un degrado precoce dell'olio motore. Per questo motivo è sempre consigliato attendere lo
spegnimento del simbolo prima di arrestare il motore, seguendo le indicazioni sopra riportate. Non è consigliabile completare la rigenerazione
del DPF con vettura ferma.
Spie di colore verde
Spia Cosa significa
verdeINSERIMENTO SERVOSTERZO ELETTRICO "DUALDRIVE"
La scritta CITY si accende quando viene inserito il servosterzo elettrico "Dualdrive" premendo il relativo
pulsante di comando. Premendo nuovamente il pulsante l'indicazione CITY si spegne.
verdeCOMMUTAZIONE A BENZINA
(solo per versioni GPL)
La spia si accende quando il motore è alimentato a benzina.
66
CONOSCENZA DEL QUADRO STRUMENTI

Spia Cosa significa
verdeLUCI DI POSIZIONE E ANABBAGLIANTI
La spia si accende attivando le luci di posizione oppure anabbaglianti.
Questa funzione permette di mantenere accese le luci per un periodo di 30, 60 oppure 90 secondi dopo il
posizionamento del dispositivo di avviamento in posizione STOP (funzione follow me home).
verdeLUCI FENDINEBBIA
La spia si accende attivando le luci fendinebbia.
verdeINDICATORE DI DIREZIONE SINISTRO
La spia si accende quando la leva di comando luci di direzione (frecce) viene spostata verso il basso o,
assieme alla freccia destra, quando viene premuto il pulsante delle luci di emergenza.
verdeINDICATORE DI DIREZIONE DESTRO
La spia si accende quando la leva di comando luci di direzione (frecce) viene spostata verso l'alto o,
assieme alla freccia sinistra, quando viene premuto il pulsante delle luci di emergenza.
Spie di colore blu
Spia Cosa significa
bluLUCI ABBAGLIANTI
La spia si accende attivando le luci abbaglianti.
67

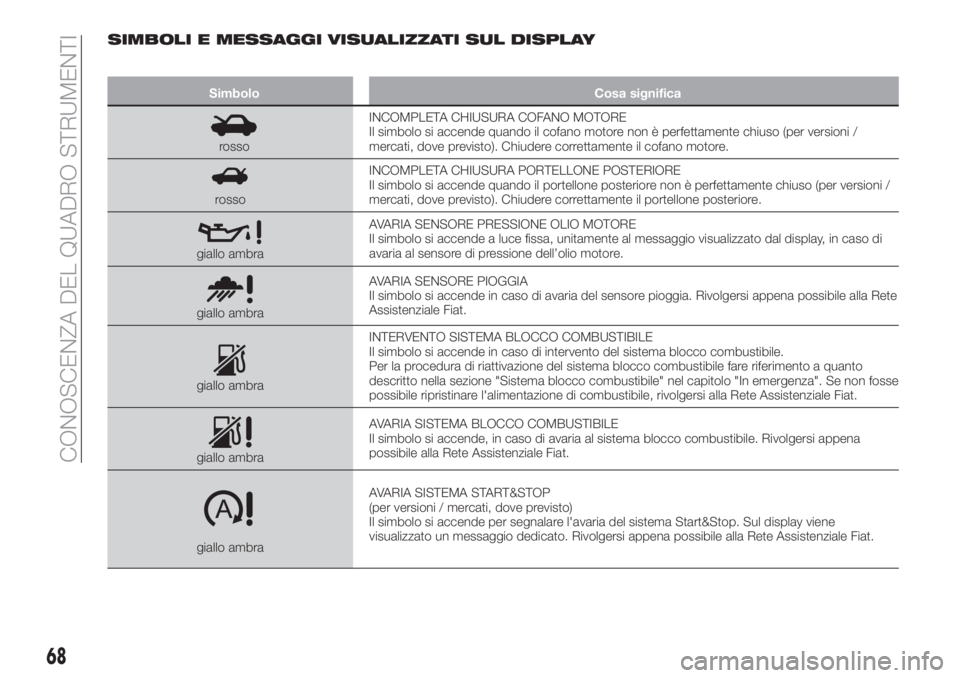

SIMBOLI E MESSAGGI VISUALIZZATI SUL DISPLAY
Simbolo Cosa significa
rossoINCOMPLETA CHIUSURA COFANO MOTORE
Il simbolo si accende quando il cofano motore non è perfettamente chiuso (per versioni /
mercati, dove previsto). Chiudere correttamente il cofano motore.
rossoINCOMPLETA CHIUSURA PORTELLONE POSTERIORE
Il simbolo si accende quando il portellone posteriore non è perfettamente chiuso (per versioni /
mercati, dove previsto). Chiudere correttamente il portellone posteriore.
giallo ambraAVARIA SENSORE PRESSIONE OLIO MOTORE
Il simbolo si accende a luce fissa, unitamente al messaggio visualizzato dal display, in caso di
avaria al sensore di pressione dell’olio motore.
giallo ambraAVARIA SENSORE PIOGGIA
Il simbolo si accende in caso di avaria del sensore pioggia. Rivolgersi appena possibile alla Rete
Assistenziale Fiat.
giallo ambraINTERVENTO SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende in caso di intervento del sistema blocco combustibile.
Per la procedura di riattivazione del sistema blocco combustibile fare riferimento a quanto
descritto nella sezione "Sistema blocco combustibile" nel capitolo "In emergenza". Se non fosse
possibile ripristinare l'alimentazione di combustibile, rivolgersi alla Rete Assistenziale Fiat.
giallo ambraAVARIA SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende, in caso di avaria al sistema blocco combustibile. Rivolgersi appena
possibile alla Rete Assistenziale Fiat.
giallo ambraAVARIA SISTEMA START&STOP
(per versioni / mercati, dove previsto)
Il simbolo si accende per segnalare l'avaria del sistema Start&Stop. Sul display viene
visualizzato un messaggio dedicato. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
68
CONOSCENZA DEL QUADRO STRUMENTI

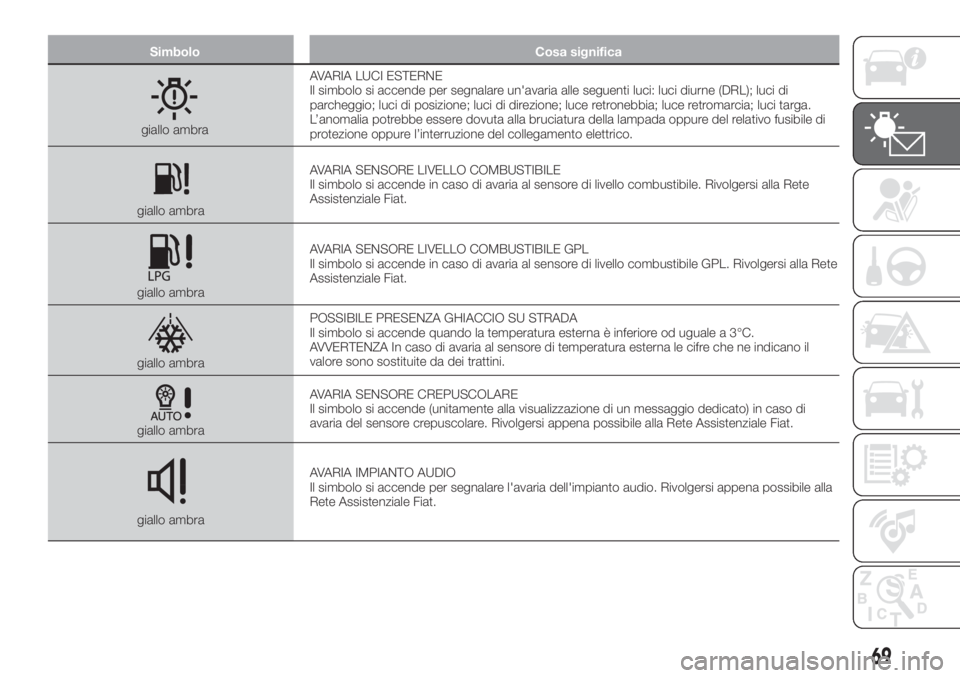

Simbolo Cosa significa
giallo ambraAVARIA LUCI ESTERNE
Il simbolo si accende per segnalare un'avaria alle seguenti luci: luci diurne (DRL); luci di
parcheggio; luci di posizione; luci di direzione; luce retronebbia; luce retromarcia; luci targa.
L’anomalia potrebbe essere dovuta alla bruciatura della lampada oppure del relativo fusibile di
protezione oppure l’interruzione del collegamento elettrico.
giallo ambraAVARIA SENSORE LIVELLO COMBUSTIBILE
Il simbolo si accende in caso di avaria al sensore di livello combustibile. Rivolgersi alla Rete
Assistenziale Fiat.
giallo ambraAVARIA SENSORE LIVELLO COMBUSTIBILE GPL
Il simbolo si accende in caso di avaria al sensore di livello combustibile GPL. Rivolgersi alla Rete
Assistenziale Fiat.
giallo ambraPOSSIBILE PRESENZA GHIACCIO SU STRADA
Il simbolo si accende quando la temperatura esterna è inferiore od uguale a 3°C.
AVVERTENZA In caso di avaria al sensore di temperatura esterna le cifre che ne indicano il
valore sono sostituite da dei trattini.
giallo ambraAVARIA SENSORE CREPUSCOLARE
Il simbolo si accende (unitamente alla visualizzazione di un messaggio dedicato) in caso di
avaria del sensore crepuscolare. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
giallo ambraAVARIA IMPIANTO AUDIO
Il simbolo si accende per segnalare l'avaria dell'impianto audio. Rivolgersi appena possibile alla
Rete Assistenziale Fiat.
69

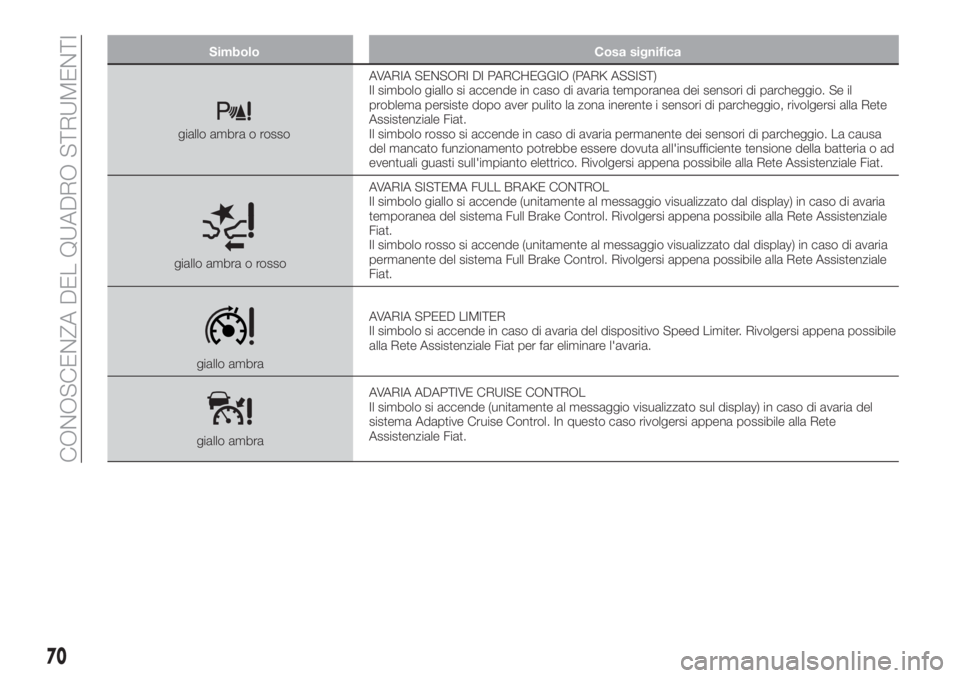

Simbolo Cosa significa
giallo ambra o rossoAVARIA SENSORI DI PARCHEGGIO (PARK ASSIST)
Il simbolo giallo si accende in caso di avaria temporanea dei sensori di parcheggio. Se il
problema persiste dopo aver pulito la zona inerente i sensori di parcheggio, rivolgersi alla Rete
Assistenziale Fiat.
Il simbolo rosso si accende in caso di avaria permanente dei sensori di parcheggio. La causa
del mancato funzionamento potrebbe essere dovuta all'insufficiente tensione della batteria o ad
eventuali guasti sull'impianto elettrico. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
giallo ambra o rossoAVARIA SISTEMA FULL BRAKE CONTROL
Il simbolo giallo si accende (unitamente al messaggio visualizzato dal display) in caso di avaria
temporanea del sistema Full Brake Control. Rivolgersi appena possibile alla Rete Assistenziale
Fiat.
Il simbolo rosso si accende (unitamente al messaggio visualizzato dal display) in caso di avaria
permanente del sistema Full Brake Control. Rivolgersi appena possibile alla Rete Assistenziale
Fiat.
giallo ambraAVARIA SPEED LIMITER
Il simbolo si accende in caso di avaria del dispositivo Speed Limiter. Rivolgersi appena possibile
alla Rete Assistenziale Fiat per far eliminare l'avaria.
giallo ambraAVARIA ADAPTIVE CRUISE CONTROL
Il simbolo si accende (unitamente al messaggio visualizzato sul display) in caso di avaria del
sistema Adaptive Cruise Control. In questo caso rivolgersi appena possibile alla Rete
Assistenziale Fiat.
70
CONOSCENZA DEL QUADRO STRUMENTI
