2020 FIAT TIPO 5DOORS STATION WAGON Libretto Uso Manutenzione (in Italian)

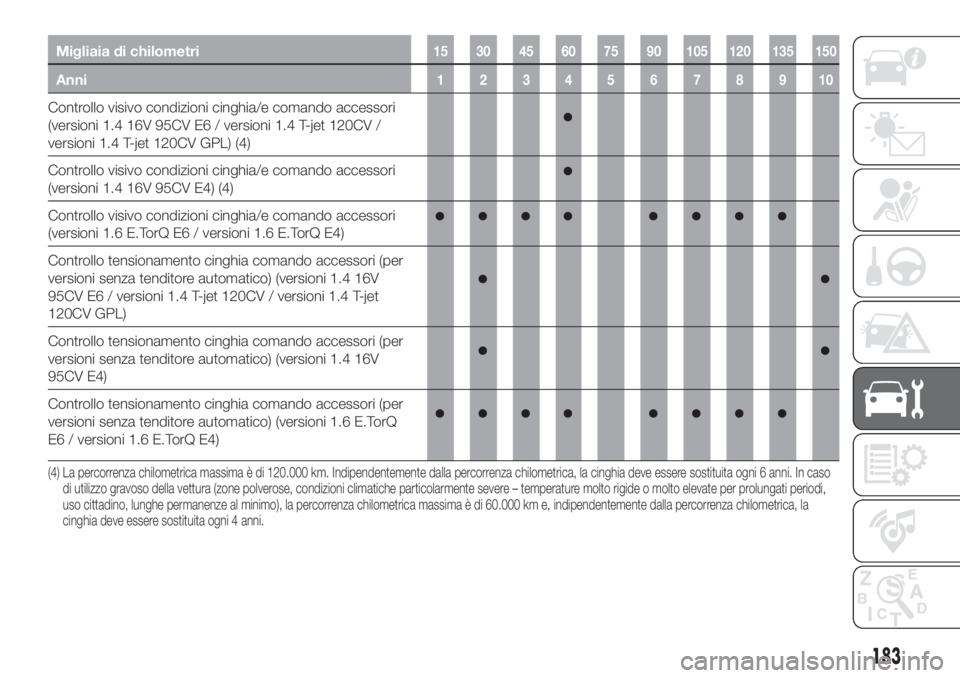

Migliaia di chilometri15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo visivo condizioni cinghia/e comando accessori
(versioni 1.4 16V 95CV E6 / versioni 1.4 T-jet 120CV /
versioni 1.4 T-jet 120CV GPL) (4)
Controllo visivo condizioni cinghia/e comando accessori
(versioni 1.4 16V 95CV E4) (4)
Controllo visivo condizioni cinghia/e comando accessori
(versioni 1.6 E.TorQ E6 / versioni 1.6 E.TorQ E4)
Controllo tensionamento cinghia comando accessori (per
versioni senza tenditore automatico) (versioni 1.4 16V
95CV E6 / versioni 1.4 T-jet 120CV / versioni 1.4 T-jet
120CV GPL)
Controllo tensionamento cinghia comando accessori (per
versioni senza tenditore automatico) (versioni 1.4 16V
95CV E4)
Controllo tensionamento cinghia comando accessori (per
versioni senza tenditore automatico) (versioni 1.6 E.TorQ
E6 / versioni 1.6 E.TorQ E4)
(4) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni6 anni. In caso
di utilizzo gravoso della vettura (zone polverose, condizioni climatiche particolarmente severe – temperature molto rigide o molto elevate per prolungati periodi,
uso cittadino, lunghe permanenze al minimo), la percorrenza chilometrica massima è di 60.000 km e, indipendentemente dalla percorrenza chilometrica, la
cinghia deve essere sostituita ogni 4 anni.
183

Migliaia di chilometri15 30 45 60 75 90 105 120 135 150
Anni12345678910
Sostituzione olio motore e filtro olio (versioni 1.4 16V 95CV
E6 / versioni 1.4 T-jet 120CV / versioni 1.4 T-jet 120CV
GPL) (5) (o) (●)
Sostituzione olio motore e filtro olio (versioni 1.4 16V 95CV
E4 / versioni 1.6 E.TorQ E6 / versioni 1.6 E.TorQ E4)
Sostituzione candele di accensione (versioni 1.4 16V
95CV E6)(6)
Sostituzione candele di accensione (versioni 1.4 T-jet
120CV / versioni 1.4 T-jet 120CV GPL) (6)
Sostituzione candele di accensione (versioni 1.4 16V
95CV E4 / versioni 1.6 E.TorQ E6 / versioni 1.6 E.TorQ E4)
(6) (7)
(5) Nel caso la vettura sia utilizzata con un chilometraggio annuale inferiore ai 10.000 km è necessario sostituire olio motore e filtro ogni anno.
(o) Interventi raccomandati
(●) Interventi obbligatori (6) La sostituzione è da effettuarsi su base chilometrica indipendentemente dal tempo trascorso. Al fine di garantire la corretta funzionalità ed evitare seri danni al
motore, risulta fondamentale: utilizzare esclusivamente candele specificamente certificate per il motore stesso, dello stesso tipo e della stessa marca (vedere
quanto descritto al paragrafo “Motore” nel capitolo “Dati tecnici”); rispettare rigorosamente l’intervallo di sostituzione candele previsto nelPiano di Manutenzione
Programmata. Per la sostituzione delle candele si consiglia di rivolgersi alla Rete Assistenziale Fiat.
(7) Questa operazione è da effettuarsi ogni 15.000 km in caso di utilizzo del veicolo in uno dei seguenti Paesi: Algeria, Bahrain, Angola, Bolivia, Camerun, Congo, El
Salvador, Etiopia, Filippine, Gabon, Ghana, Giordania, Guatemala, Honduras, Kenya, Libia, Madagascar, Malawi, Mali, Mauritania, Mozambico, Panama, Perù,
Uganda, Zambia, Zimbabwe.
184
MANUTENZIONE E CURA

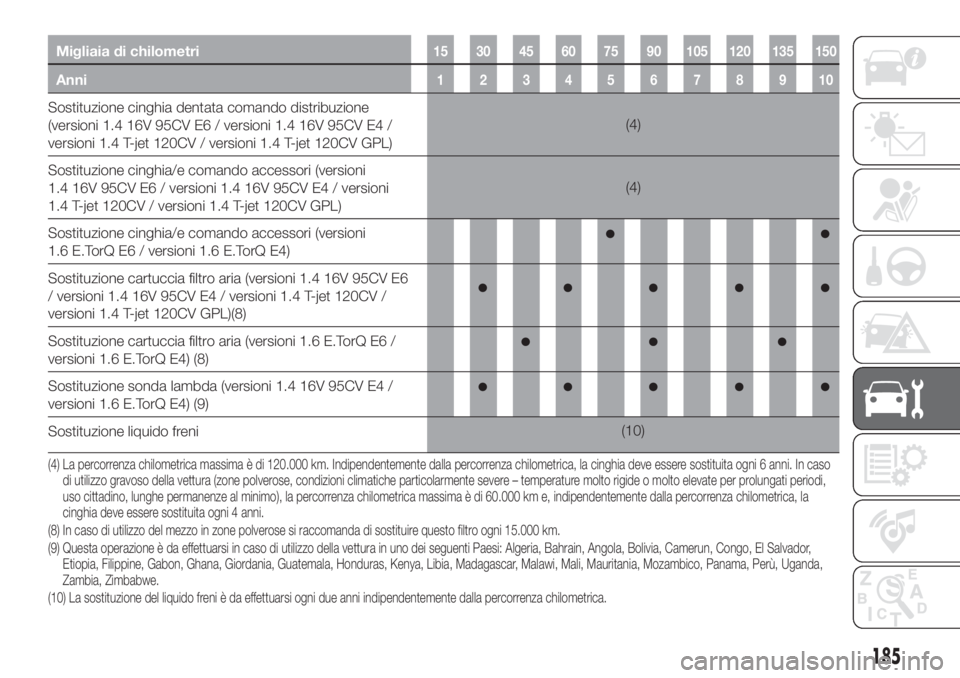

Migliaia di chilometri15 30 45 60 75 90 105 120 135 150
Anni12345678910
Sostituzione cinghia dentata comando distribuzione
(versioni 1.4 16V 95CV E6 / versioni 1.4 16V 95CV E4 /
versioni 1.4 T-jet 120CV / versioni 1.4 T-jet 120CV GPL)(4)
Sostituzione cinghia/e comando accessori (versioni
1.4 16V 95CV E6 / versioni 1.4 16V 95CV E4 / versioni
1.4 T-jet 120CV / versioni 1.4 T-jet 120CV GPL)(4)
Sostituzione cinghia/e comando accessori (versioni
1.6 E.TorQ E6 / versioni 1.6 E.TorQ E4)
Sostituzione cartuccia filtro aria (versioni 1.4 16V 95CV E6
/ versioni 1.4 16V 95CV E4 / versioni 1.4 T-jet 120CV /
versioni 1.4 T-jet 120CV GPL)(8)
Sostituzione cartuccia filtro aria (versioni 1.6 E.TorQ E6 /
versioni 1.6 E.TorQ E4) (8)
Sostituzione sonda lambda (versioni 1.4 16V 95CV E4 /
versioni 1.6 E.TorQ E4) (9)
Sostituzione liquido freni(10)
(4) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni6 anni. In caso
di utilizzo gravoso della vettura (zone polverose, condizioni climatiche particolarmente severe – temperature molto rigide o molto elevate per prolungati periodi,
uso cittadino, lunghe permanenze al minimo), la percorrenza chilometrica massima è di 60.000 km e, indipendentemente dalla percorrenza chilometrica, la
cinghia deve essere sostituita ogni 4 anni.
(8) In caso di utilizzo del mezzo in zone polverose si raccomanda di sostituire questo filtro ogni 15.000 km.
(9) Questa operazione è da effettuarsi in caso di utilizzo della vettura in uno dei seguenti Paesi: Algeria, Bahrain, Angola, Bolivia, Camerun, Congo, El Salvador,
Etiopia, Filippine, Gabon, Ghana, Giordania, Guatemala, Honduras, Kenya, Libia, Madagascar, Malawi, Mali, Mauritania, Mozambico, Panama, Perù,Uganda,
Zambia, Zimbabwe.
(10) La sostituzione del liquido freni è da effettuarsi ogni due anni indipendentemente dalla percorrenza chilometrica.
185

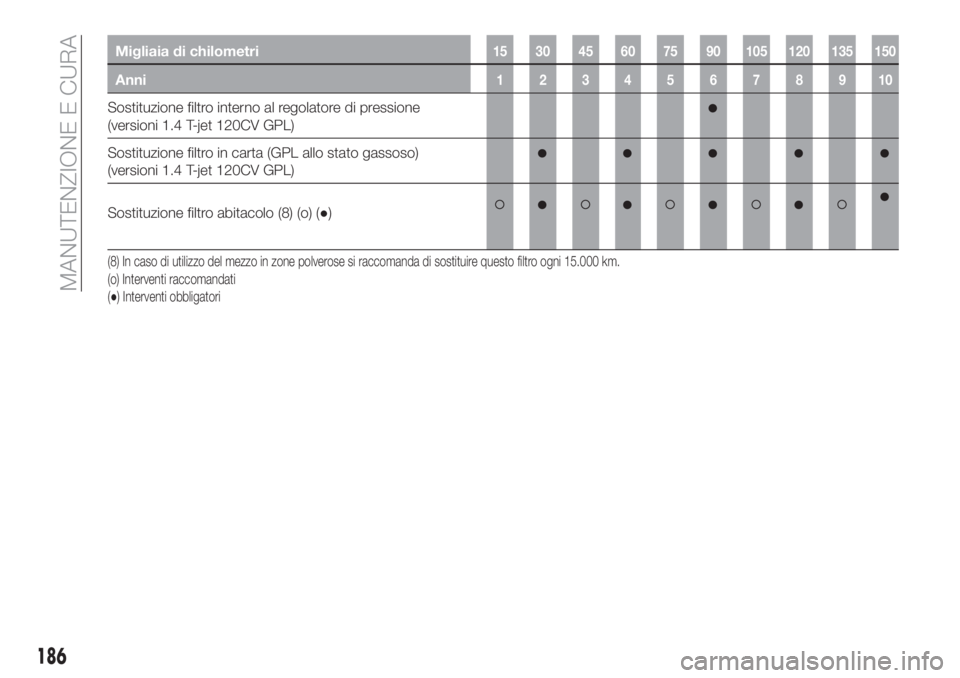

Migliaia di chilometri15 30 45 60 75 90 105 120 135 150
Anni12345678910
Sostituzione filtro interno al regolatore di pressione
(versioni 1.4 T-jet 120CV GPL)
Sostituzione filtro in carta (GPL allo stato gassoso)
(versioni 1.4 T-jet 120CV GPL)
Sostituzione filtro abitacolo (8) (o) (●)
(8) In caso di utilizzo del mezzo in zone polverose si raccomanda di sostituire questo filtro ogni 15.000 km.
(o) Interventi raccomandati
(●) Interventi obbligatori
186
MANUTENZIONE E CURA

PIANO DI MANUTENZIONE PROGRAMMATA (versioni Diesel)
AVVERTENZA: Una volta effettuato l'ultimo intervento riportato in tabella, proseguire la manutenzione programmata
mantenendo la frequenza di intervento indicata dal piano, tramite cadenza dei pallini o nota dedicata, per ciascuna operazione.
Attenzione: riprendere meramente la manutenzione da inizio piano può causare il superamento del massimo intervallo
consentito per alcune operazioni!
Migliaia di chilometri20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllo condizioni/usura pneumatici ed eventuale
regolazione pressione; controllo condizioni/scadenza
ricarica kit di riparazione rapida (ove presente)
Controllo funzionamento impianto di illuminazione (fari,
indicatori di direzione, emergenza, vano bagagli, abitacolo,
vano portaoggetti, spie quadro strumenti, ecc.)
Controllo ed eventuale ripristino livello liquidi vano motore
(1) (2)
Controllo emissioni/fumosità gas di scarico
Controllo mediante presa diagnosi di funzionalità sistemi
controllo motore, emissioni e (ove presente) degrado olio
motore(3)
(1) Eventuali rabbocchi devono essere effettuati con i liquidi indicati sulla documentazione di bordo e solo dopo aver riscontrato l'integrità dell'impianto.
(2) Il consumo di additivo per emissioni (UREA) dipende dalla condizione di utilizzo del veicolo e viene segnalato tramite spia e messaggio sul quadrostrumenti (per
versioni/mercati, dove previsto).
(3) Se la "percentuale rimanente di olio motore non esausto" rilevato da diagnostica veicolo risulta inferiore o uguale al 20%, si suggerisce di eseguire la sostituzione
di olio motore e filtro olio allo scopo di evitare un ulteriore intervento manutentivo nel breve periodo.
187

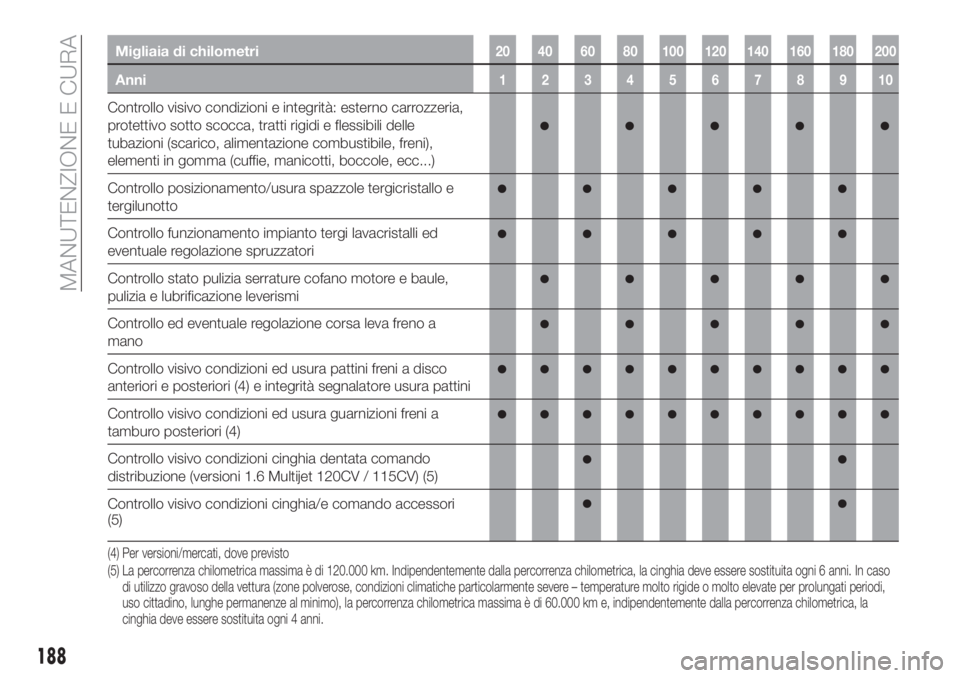

Migliaia di chilometri20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllo visivo condizioni e integrità: esterno carrozzeria,
protettivo sotto scocca, tratti rigidi e flessibili delle
tubazioni (scarico, alimentazione combustibile, freni),
elementi in gomma (cuffie, manicotti, boccole, ecc...)
Controllo posizionamento/usura spazzole tergicristallo e
tergilunotto
Controllo funzionamento impianto tergi lavacristalli ed
eventuale regolazione spruzzatori
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi
Controllo ed eventuale regolazione corsa leva freno a
mano
Controllo visivo condizioni ed usura pattini freni a disco
anteriori e posteriori (4)
e integrità segnalatore usura pattini
Controllo visivo condizioni ed usura guarnizioni freni a
tamburo posteriori (4)
Controllo visivo condizioni cinghia dentata comando
distribuzione (versioni 1.6 Multijet 120CV / 115CV) (5)
Controllo visivo condizioni cinghia/e comando accessori
(5)
(4) Per versioni/mercati, dove previsto
(5) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni6 anni. In caso
di utilizzo gravoso della vettura (zone polverose, condizioni climatiche particolarmente severe – temperature molto rigide o molto elevate per prolungati periodi,
uso cittadino, lunghe permanenze al minimo), la percorrenza chilometrica massima è di 60.000 km e, indipendentemente dalla percorrenza chilometrica, la
cinghia deve essere sostituita ogni 4 anni.
188
MANUTENZIONE E CURA

Migliaia di chilometri20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllo tensionamento cinghia comando accessori
(versioni senza tenditore automatico)
Controllo ed eventuale ripristino del livello olio attuatore
elettroidraulico (versioni 1.6 Multijet 120CV con cambio
automatico a doppia frizione / 115CV con cambio
automatico a doppia frizione) (6)
Sostituzione olio motore e filtro olio (versioni con DPF)(7)
Sostituzione cinghia dentata comando distribuzione
(versioni 1.6 Multijet 120CV / 115CV)(5)
Sostituzione cinghia/e comando accessori(5)
Sostituzione cartuccia filtro combustibile (versioni
1.3 Multijet 95CV) (8)
Sostituzione cartuccia filtro combustibile (versioni
1.6 Multijet 120CV / 115CV) (8)
(6) Controllo da eseguire ogni anno per vetture circolanti in Paesi con condizioni climatiche particolarmente severe (climi freddi).
(7) L'effettivo intervallo di sostituzione olio e filtro olio motore dipende dalla condizione di utilizzo della vettura e viene segnalato tramite spia o messaggio (ove
presente) sul quadro strumenti. Non deve comunque eccedere i 2 anni. Nel caso la vettura sia utilizzata prevalentemente su percorsi urbani è necessario
sostituire olio motore e filtro ogni anno. (5) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni6 anni. In caso
di utilizzo gravoso della vettura (zone polverose, condizioni climatiche particolarmente severe – temperature molto rigide o molto elevate per prolungati periodi,
uso cittadino, lunghe permanenze al minimo), la percorrenza chilometrica massima è di 60.000 km e, indipendentemente dalla percorrenza chilometrica, la
cinghia deve essere sostituita ogni 4 anni.
(8) In caso di rifornimento della vettura con combustibile di qualità inferiore alla Specifica Europea prevista si raccomanda la sostituzione di questo filtro ogni
20.000 km
189

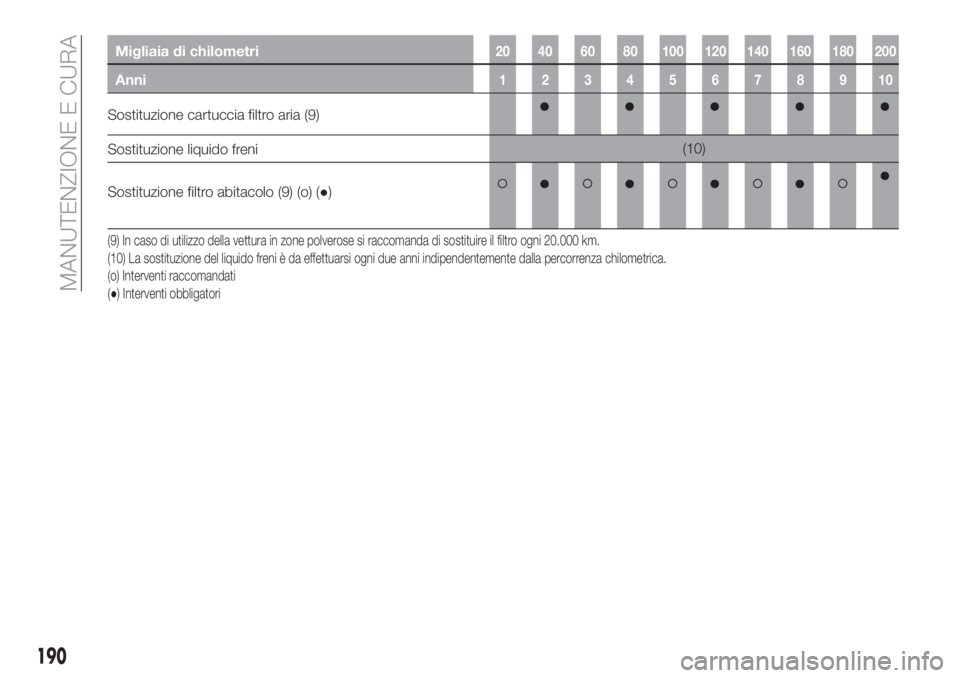

Migliaia di chilometri20 40 60 80 100 120 140 160 180 200
Anni12345678910
Sostituzione cartuccia filtro aria (9)
Sostituzione liquido freni(10)
Sostituzione filtro abitacolo (9) (o) (●)
(9) In caso di utilizzo della vettura in zone polverose si raccomanda di sostituire il filtro ogni 20.000 km.
(10) La sostituzione del liquido freni è da effettuarsi ogni due anni indipendentemente dalla percorrenza chilometrica.
(o) Interventi raccomandati
(●) Interventi obbligatori
190
