2020 FIAT TIPO 5DOORS STATION WAGON Libretto Uso Manutenzione (in Italian)

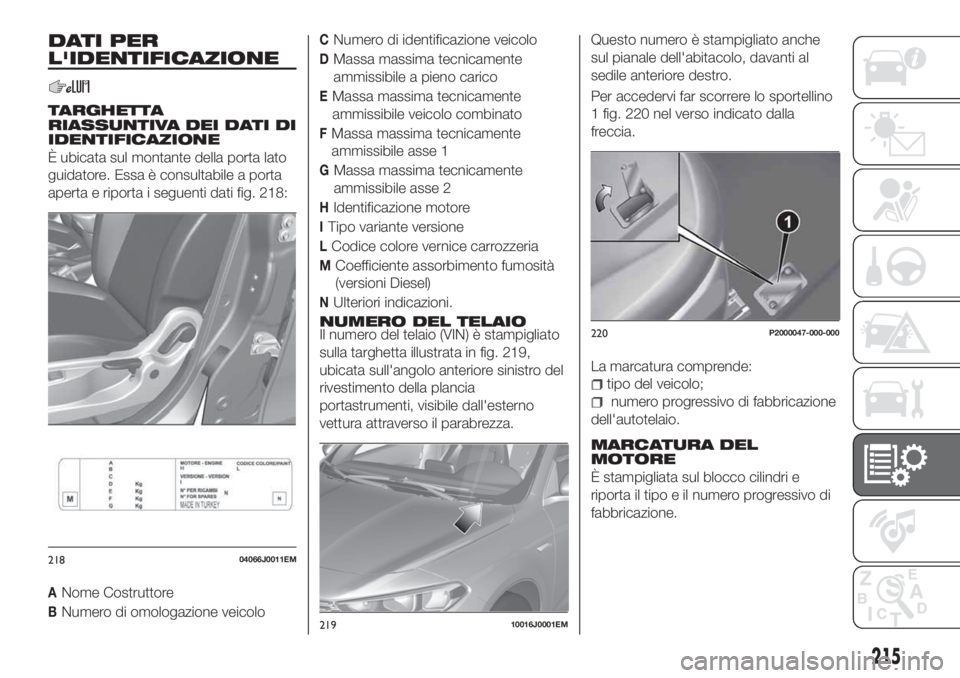

DATI PER
L'IDENTIFICAZIONE
TARGHETTA
RIASSUNTIVA DEI DATI DI
IDENTIFICAZIONE
È ubicata sul montante della porta lato
guidatore. Essa è consultabile a porta
aperta e riporta i seguenti dati fig. 218:
ANome Costruttore
BNumero di omologazione veicolo
CNumero di identificazione veicolo
DMassa massima tecnicamente
ammissibile a pieno carico
EMassa massima tecnicamente
ammissibile veicolo combinato
FMassa massima tecnicamente
ammissibile asse 1
GMassa massima tecnicamente
ammissibile asse 2
HIdentificazione motore
ITipo variante versione
LCodice colore vernice carrozzeria
MCoefficiente assorbimento fumosità
(versioni Diesel)
NUlteriori indicazioni.
NUMERO DEL TELAIO
Il numero del telaio (VIN) è stampigliato
sulla targhetta illustrata in fig. 219,
ubicata sull'angolo anteriore sinistro del
rivestimento della plancia
portastrumenti, visibile dall'esterno
vettura attraverso il parabrezza.Questo numero è stampigliato anche
sul pianale dell'abitacolo, davanti al
sedile anteriore destro.
Per accedervi far scorrere lo sportellino
1 fig. 220 nel verso indicato dalla
freccia.
La marcatura comprende:
tipo del veicolo;
numero progressivo di fabbricazione
dell'autotelaio.
MARCATURA DEL
MOTORE
È stampigliata sul blocco cilindri e
riporta il tipo e il numero progressivo di
fabbricazione.
21804066J0011EM
21910016J0001EM
220P2000047-000-000
215

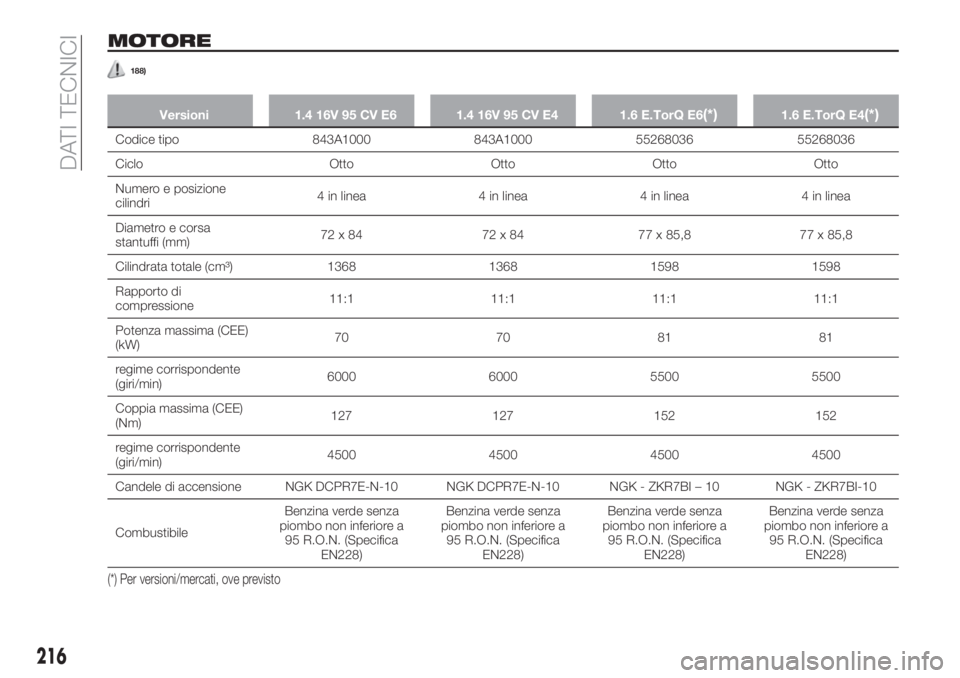

MOTORE
188)
Versioni 1.4 16V 95 CV E6 1.4 16V 95 CV E4 1.6 E.TorQ E6(*)1.6 E.TorQ E4(*)
Codice tipo 843A1000 843A1000 55268036 55268036
Ciclo Otto Otto Otto Otto
Numero e posizione
cilindri4 in linea 4 in linea 4 in linea 4 in linea
Diametro e corsa
stantuffi (mm)72 x 84 72 x 84 77 x 85,8 77 x 85,8
Cilindrata totale (cm³) 1368 1368 1598 1598
Rapporto di
compressione11:1 11:1 11:1 11:1
Potenza massima (CEE)
(kW)70 70 81 81
regime corrispondente
(giri/min)6000 6000 5500 5500
Coppia massima (CEE)
(Nm)127 127 152 152
regime corrispondente
(giri/min)4500 4500 4500 4500
Candele di accensione NGK DCPR7E-N-10 NGK DCPR7E-N-10 NGK - ZKR7BI – 10 NGK - ZKR7BI-10
CombustibileBenzina verde senza
piombo non inferiore a
95 R.O.N. (Specifica
EN228)Benzina verde senza
piombo non inferiore a
95 R.O.N. (Specifica
EN228)Benzina verde senza
piombo non inferiore a
95 R.O.N. (Specifica
EN228)Benzina verde senza
piombo non inferiore a
95 R.O.N. (Specifica
EN228)
(*) Per versioni/mercati, ove previsto
216
DATI TECNICI

Versioni 1.4 T-jet 120CV 1.4 T-jet 120CV GPL
Codice tipo 940B7000 940B7000
Ciclo Otto Otto
Numero e posizione cilindri 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 72 x 84 72 x 84
Cilindrata totale (cm³) 1368 1368
Rapporto di compressione 9,8:1 9,8:1
Potenza massima (CEE) (kW) 88 88
regime corrispondente (giri/min) 5000 5000
Coppia massima (CEE) (Nm) 215 215
regime corrispondente (giri/min) 2500 2500
Candele di accensione NGK IKR9J8 NGK IKR9J8
CombustibileBenzina verde senza piombo non inferiore a
95 R.O.N. (Specifica EN228)GPL per autotrazione (Specifica EN589)
217

Versioni 1.3 Multijet 95CV1.6 Multijet 120CV /
1.6 Multijet 120CV ECO1.6 Multijet 115CV /
1.6 Multijet 115CV ECO(*)
Codice tipo 55266963 55260384 55260384
Ciclo Diesel Diesel Diesel
Numero e posizione cilindri 4 in linea 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 69,6 x 82 79,5 x 80,5 79,5 x 80,5
Cilindrata totale (cm³) 1248 1598 1598
Rapporto di compressione 16,8:1 16,5:1 16,5 : 1
Potenza massima (CEE) (kW) 70 88 84,4
regime corrispondente (giri/min) 3750 3750 3750
Coppia massima (CEE) (Nm) 200 320 320
regime corrispondente (giri/min) 1500 1750 1750
CombustibileGasolio per autotrazione
(Specifica EN590)Gasolio per autotrazione
(Specifica EN590)Gasolio per autotrazione
(Specifica EN590)
(*) Versioni per mercati specifici
ATTENZIONE
188)Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo non corretto e senza tenere conto delle caratteristiche tecniche
dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
218
DATI TECNICI

RUOTE
PNEUMATICI DA NEVE
189)
Utilizzare pneumatici da neve delle
stesse dimensioni di quelli in dotazione
alla vettura.
La Rete Assistenziale Fiat è lieta di
fornire consigli sulla scelta dello
pneumatico più adatto all'uso cui il
Cliente intende destinarlo.
Per il tipo di pneumatico da neve da
adottare, per le pressioni di gonfiaggio e
le relative caratteristiche, attenersi
scrupolosamente a quanto riportato in
questo capitolo.
Le caratteristiche invernali di questi
pneumatici si riducono notevolmente
quando lo spessore del battistrada è
inferiore ai 4 mm. In questo caso è
opportuno sostituirli.
Le specifiche caratteristiche degli
pneumatici da neve fanno sì che, in
condizioni ambientali normali o in caso
di lunghe percorrenze autostradali, le
loro prestazioni risultino inferiori rispetto
a quelle degli pneumatici di normale
dotazione.
Occorre pertanto limitarne l'impiego alle
prestazioni per le quali sono stati
omologati; attenersi comunque allespecifiche normative locali in merito
all'utilizzo degli pneumatici invernali.
Montare su tutte e quattro le ruote
pneumatici uguali (marca e profilo) per
garantire maggiore sicurezza in marcia
ed in frenata ed una buona
manovrabilità. Si ricorda che è
opportuno non invertire il senso di
rotazione degli pneumatici.
219

CERCHI E PNEUMATICI IN DOTAZIONE
190)
Cerchi in lega oppure in acciaio stampato. Pneumatici Tubeless a carcassa radiale.
Sul Libretto di circolazione sono inoltre riportati tutti gli pneumatici omologati.
AVVERTENZA Nel caso di eventuali discordanze tra "Libretto di uso e manutenzione" e "Libretto di circolazione" considerare
solamente quanto riportato su quest'ultimo. Per la sicurezza di marcia è indispensabile che la vettura sia dotata di pneumatici
della stessa marca e dello stesso tipo su tutte le ruote.
AVVERTENZA Con pneumatici Tubeless non impiegare camere d'aria.
Versioni Cerchi Pneumatici in dotazione Ruota di scorta(*)
1.4 16V 95CV /
1.3 Multijet 95CV6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6,5J X 16 H2 ET39
205/55 R16 91H(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
191)
1.4 T-jet 120CV /
1.6 E.TorQ(°)
6J X 15 H2 ET38(***)195/65 R15 91H(***)195/65 R15 91H(***)
6,5J X 16 H2 ET39
205/55 R16 91H(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
191)
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
191)
(*) Per versioni TIPO 5DOOR, in alternativa alla ruota di scorta, è possibile richiedere il ruotino da 135/70 R16.
(**) Per versioni/mercati ove previsto, sono disponibili come optional gli pneumatici di pari taglia M+S Goodyear Vector 4Seasons Gen-2 o equivalenti
(°) Ove presente (***) Per versioni TIPO 5DOOR
(****) Per versioni/mercati, dove previsto. In alternativa possono essere utilizzati pneumatici in grado di garantire prestazioni equivalenti.
220
DATI TECNICI

Versioni Cerchi Pneumatici in dotazione Ruota di scorta(*)
1.4 T-jet 120CV
GPL6,5J X 16 H2 ET39
205/55 R16 91H
(**)—
7J X 17 H2 ET41
225/45 R17 91V
(**)—
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear
(****)—
1.6 Multijet
120CV /
1.6 Multijet
115CV
(*****)
6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6,5J X 16 H2 ET39
205/55 R16 91H
(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
191)
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
191)
1.6 Multijet
120CV ECO /
1.6 Multijet
115CV ECO
(*****)
6,5J X 16 H2 ET39205/55 R16 91H Goodyear
EfficientGrip Performance(**) (****)205/55 R16 91H Goodyear
EfficientGrip Performance(****)
(*) Per versioni TIPO 5DOOR, in alternativa alla ruota di scorta, è possibile richiedere il ruotino da 135/70 R16.
(**) Per versioni/mercati ove previsto, sono disponibili come optional gli pneumatici di pari taglia M+S Goodyear Vector 4Seasons Gen-2 o equivalenti
(****) Per versioni/mercati, dove previsto. In alternativa possono essere utilizzati pneumatici in grado di garantire prestazioni equivalenti.
(*****) Versioni per mercati specifici
NOTA Sulle versioni equipaggiate con pneumatici 195 / 65 R15 e 205 / 55 R16 possono essere montate catene da neve ad
ingombro ridotto con sporgenza massima oltre il profilo dello pneumatico paria9mm.
NOTA Sulle versioni equipaggiate con pneumatici 225 / 45 R17 possono essere montate catene da neve ad ingombro ridotto
con sporgenza massima oltre il profilo dello pneumatico paria7mm.
NOTA Lo pneumatico 225/40 R18 92W XL non è catenabile.
221

PRESSIONE DI GONFIAGGIO A FREDDO (bar)
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrollare comunque il
corretto valore a pneumatico freddo.
Se necessita sollevare la vettura fare riferimento al paragrafo "Sollevamento della vettura" nel capitolo "In emergenza".
Versione TIPO 5DOOR
Versioni PneumaticiA vuoto e medio carico A pieno carico
Ruota di
scortaRuotino di
scorta(**)Anteriore Posteriore Anteriore Posteriore
1.4 16V
95CV195 / 65 R15
2,2 2,1 2,6 2,5
(*)
4,2 205 / 55 R16
225 / 45 R17
1.4 T-jet
120CV /
1.6 E.TorQ
(**)/ 1.3 Multijet
95CV195 / 65 R15
2,3 2,1 2,6 2,5 205 / 55 R16
225 / 45 R17
225/
40 R18 92W
XL
GoodYear
(***)
(****)2,5 2,2 2,5 2,5 3,5
(**) Per versioni/mercati, dove previsto. (*) In caso di utilizzo in emergenza della ruota di scorta, verificarne la pressione e, se necessario, allinearla ai valori prescritti per lo pneumatico dell'asse su cui viene
utilizzata.
(***) Per versioni/mercati, dove previsto. In alternativa possono essere utilizzati pneumatici in grado di garantire prestazioni equivalenti.
(****) Versioni 1.4 T-jet 120CV / Versioni 1.6 E.TorQ
222
DATI TECNICI
