INSTALLAZIONE DI UN
SEGGIOLINO ISOFIX
88) 89) 90)
I posti posteriori esterni della vettura
sono dotati di ancoraggi ISOFIX per il
montaggio di un seggiolino in modo
rapido, semplice e sicuro. Il sistema
ISOFIX permette di montare sistemi di
ritenuta bambini ISOFIX, senza utilizzare
le cinture di sicurezza della vettura, ma
vincolando direttamente il seggiolino a
tre ancoraggi presenti sulla vettura.
È possibile effettuare la montabilità
mista di seggiolini tradizionali ed ISOFIX
su posti diversi della stessa vettura.
Per installare un seggiolino ISOFIX,
agganciarlo ai due ancoraggi metallici 1
fig. 98 ubicati sul retro del cuscino del
sedile posteriore, nel punto di incontro
con lo schienale, quindi fissare
l'aggancio superiore del seggiolino
all'apposito ancoraggio 2 fig. 99ubicato
dietro lo schienale del sedile.
A titolo indicativo in fig. 101 è
rappresentato un esempio di seggiolino
ISOFIX Universale che copre il gruppo
di peso 1.
Gli altri gruppi di peso sono coperti da
specifici seggiolini ISOFIX, che possono
essere utilizzati solo se appositamente
sperimentati per questa vettura (vedere
la lista di vetture allegata al seggiolino).
AVVERTENZA La fig. 101 è solamente
indicativa per il montaggio. Montare il
seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.
NOTA Quando si usa un seggiolino
ISOFIX Universale, è possibile usare
solo seggiolini omologati ECE R44
"ISOFIX Universal” (R44/03 o
aggiornamenti successivi) (vedere
fig. 100 ).
9806096J0008EM
99P2000179
100F1B0117C
10106096J0007EM
95

IDONEITÀ DEI SEDILI PASSEGGERO PER L'UTILIZZO DEI SEGGIOLINI ISOFIX
POSIZIONI ISOFIX SU VETTURA
Categorie di pesoCategoria
dimensioniDispositivoPasseggero
anteriorePasseggeri
posteriori lateraliPasseggero
posteriore
centrale
Gruppo 0 (fino a 10 kg) E ISO/R1XILX
Gruppo 0+ (fino a
13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Gruppo 1 (da 9 fino a
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X Posizione ISOFIX non adatta ai sistemi di protezione per bambini ISOFIX per questa categoria di peso e/o di dimensioni.
IL Adatto per sistemi di ritenuta bambini ISOFIX delle categorie "Specifica del veicolo", "Limitata" o "Semi-universale", omologati per questa specifica vettura.
IL (*) È possibile montare il seggiolino ISOFIX agendo sulle regolazioni del sedile anteriore.
IUF Adatto per sistemi di ritenuta per bambini ISOFIX della categoria universale rivolti in avanti ed omologati per l'utilizzo nel gruppo di peso.
96
SICUREZZA

SEGGIOLINI i-Size
Questi seggiolini, costruiti ed omologati
secondo il regolamento i-Size (ECE
R129), assicurano maggiori condizioni
di sicurezza per il trasporto di bambini
in auto:
obbligo di trasporto del bambino
rivolto contro marcia fino a 15 mesi di
età;
aumento della protezione offerta dal
seggiolino in caso di urti laterali;
incoraggiamento all'utilizzo del
sistema ISOFIX per evitare difetti di
installazione del seggiolino;
maggiore efficacia nella scelta del
seggiolino, non più in base al peso, ma
in base all'altezza del bambino;
migliore compatibilità tra i sedili della
vettura e i seggiolini: i seggiolini i-Size
possono essere considerati come dei
"Super ISOFIX", nel senso che possono
essere installati perfettamente nei posti
omologati i-Size, ma possono essere
anche installati nelle posizioni
omologate ISOFIX (ECE R44).
NOTA Nel caso in cui i posti della sua
vettura siano omologati i-Size, essi
sono evidenziati dalla presenza del
simbolo riportato in fig. 102 in
corrispondenza dei ganci ISOFIX.NOTA Per verificare se la vettura è
omologata per l'installazione dei
seggiolini bambino della tipologia i-Size
fare riferimento alla tabella riportata
nella pagina successiva.
102F1B0124C
97

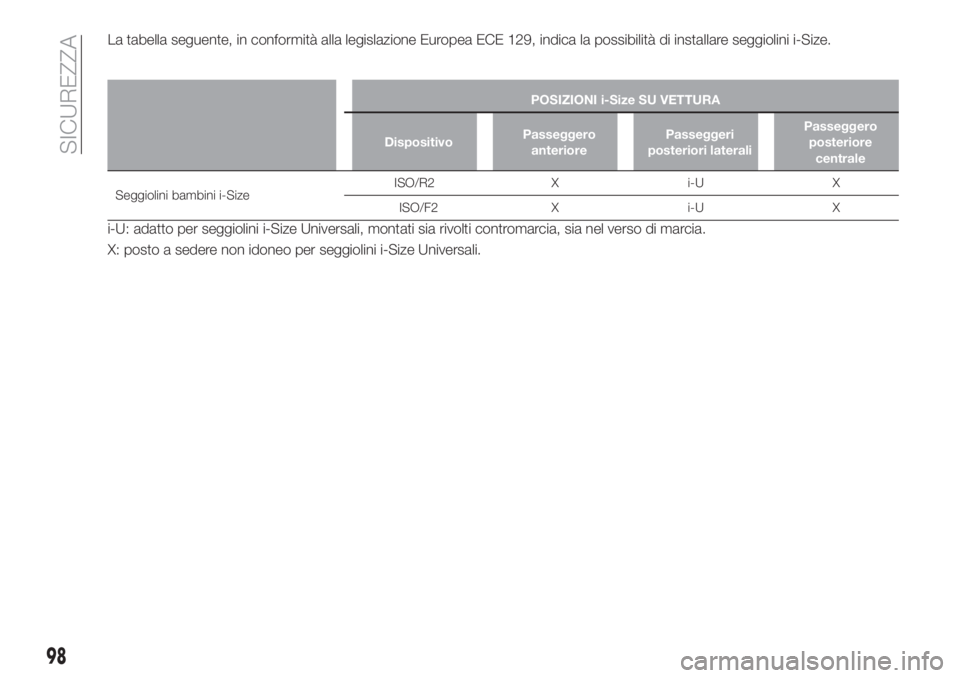

La tabella seguente, in conformità alla legislazione Europea ECE 129, indica la possibilità di installare seggiolini i-Size.
POSIZIONI i-Size SU VETTURA
DispositivoPasseggero
anteriorePasseggeri
posteriori lateraliPasseggero
posteriore
centrale
Seggiolini bambini i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: adatto per seggiolini i-Size Universali, montati sia rivolti contromarcia, sia nel verso di marcia.
X: posto a sedere non idoneo per seggiolini i-Size Universali.
98
SICUREZZA

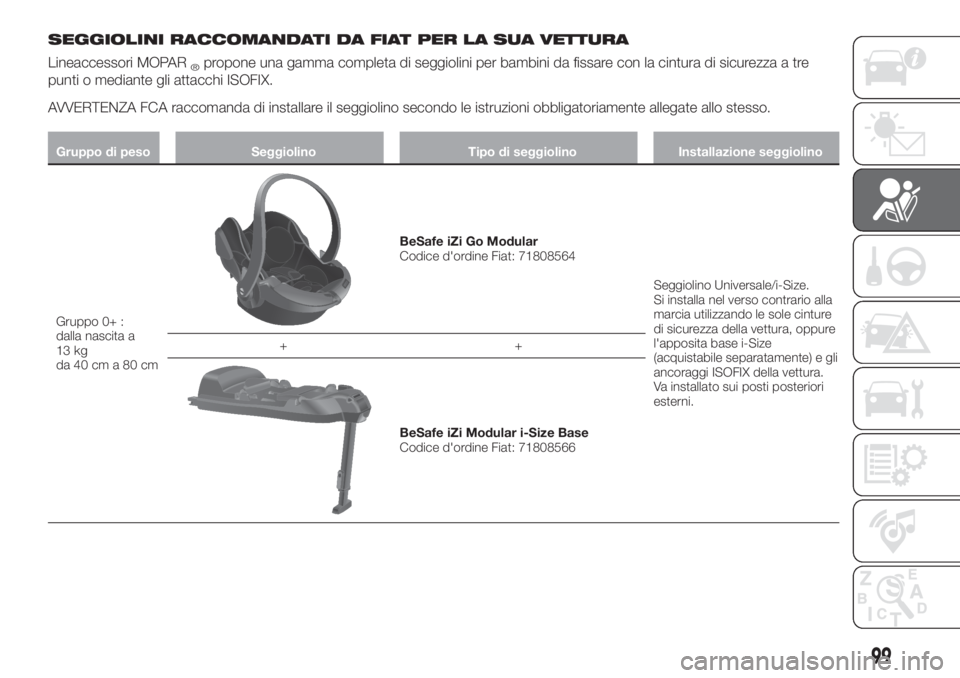

SEGGIOLINI RACCOMANDATI DA FIAT PER LA SUA VETTURA
Lineaccessori MOPAR®propone una gamma completa di seggiolini per bambini da fissare con la cintura di sicurezza a tre
punti o mediante gli attacchi ISOFIX.
AVVERTENZA FCA raccomanda di installare il seggiolino secondo le istruzioni obbligatoriamente allegate allo stesso.
Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 0+ :
dalla nascita a
13 kg
da 40 cm a 80 cm
BeSafe iZi Go Modular
Codice d'ordine Fiat: 71808564
Seggiolino Universale/i-Size.
Si installa nel verso contrario alla
marcia utilizzando le sole cinture
di sicurezza della vettura, oppure
l'apposita base i-Size
(acquistabile separatamente) e gli
ancoraggi ISOFIX della vettura.
Va installato sui posti posteriori
esterni. ++
BeSafe iZi Modular i-Size Base
Codice d'ordine Fiat: 71808566
99

Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 0+/1:
da9finoa18kg
da 67 cm a
105 cm
BeSafe iZi Modular i-Size
Codice d'ordine Fiat: 71808565
Seggiolino omologato i-Size.
Deveessere installato su vettura
assieme alla sottobase iZi
Modular i-Size Base (acquistabile
separatamente). Può essere
installato sia secondo il verso di
marcia che in verso contrario
(fare riferimento al manuale del
seggiolino). ++
BeSafe iZi Modular i-Size Base
Codice d'ordine Fiat: 71808566
Gruppo 2:
da15a25kg
da 95 cm a
135 cm
Britax Römer KidFix XP
(per versioni/mercati, dove previsto)
Codice d'ordine Fiat: 71807984Si installa solo rivolto in avanti,
utilizzando la cintura di sicurezza
a tre punti ed eventualmente gli
agganci ISOFIX, della vettura.
Fiat consiglia di installarlo
utilizzando gli ancoraggi
ISOFIX della vettura.
Va installato sui posti posteriori
esterni.
100
SICUREZZA

Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 3:
da22a36kg
da 136 cm a
150 cmBritax Römer KidFix XP
(per versioni/mercati, dove previsto)
Codice d'ordine Fiat: 71807984Si installa solo rivolto in avanti,
utilizzando la cintura di sicurezza
a tre punti ed eventualmente gli
agganci ISOFIX, della vettura.
Fiat consiglia di installarlo
utilizzando gli ancoraggi
ISOFIX della vettura.
101

Principali avvertenze da seguire per
trasportare bambini in modo sicuro
Installare i seggiolini bambini sul
sedile posteriore, in quanto questa
risulta essere la posizione più protetta in
caso d'urto.
Mantenere il più a lungo possibile il
seggiolino nella posizione contromarcia,
possibilmente fino a 3-4 anni di età del
bambino.
In caso di disattivazione dell'air bag
frontale lato passeggero controllare
sempre, tramite l'accensione
permanente dell'apposita spia sulla
mostrina posizionata sulla plancia
portastrumenti, l'avvenuta
disattivazione.
Attenersi scrupolosamente alle
istruzioni fornite con il seggiolino
stesso. Conservarle nella vettura
insieme ai documenti e al presente
libretto. Non utilizzare seggiolini usati
privi delle istruzioni di uso.
Ciascun sistema di ritenuta è
rigorosamente monoposto; non
trasportarvi mai due bambini
contemporaneamente.
Verificare sempre che le cinture di
sicurezza non appoggino sul collo del
bambino.
Verificare sempre, con una prova di
trazione sul nastro, l'avvenuto aggancio
delle cinture di sicurezza.
Durante il viaggio non permettere al
bambino di assumere posizioni
anomale o di slacciare le cinture di
sicurezza.
Non permettere al bambino di
mettere la parte diagonale della cintura
di sicurezza sotto le braccia o dietro la
schiena.
Non trasportare mai bambini in
braccio, neppure neonati. Nessuno
infatti è in grado di trattenerli in caso di
urto.
Se la vettura è stata coinvolta in un
incidente stradale, sostituire il seggiolino
per bambini con uno nuovo. Inoltre far
sostituire, a seconda della tipologia di
seggiolino installato, gli ancoraggi isofix
o la cintura di sicurezza alla quale il
seggiolino era vincolato.
Per ciascun seggiolino montato
secondo il senso di marcia del veicolo
su sedile posteriore esterno, qualsiasi
sia il gruppo di peso cui il seggiolino
appartiene, deve essere montato dopo
aver rimosso l’appoggiatesta del sedile
posteriore ove si sta installando il
seggiolino stesso. Questo non vale per i
seggiolini che sono composti dal solo
cuscino (senza schienale): tali seggiolini
devono essere installati quando
l’appoggiatesta del posto interessato
risulta montato.
AVVERTENZA Alcuni seggiolini
universali necessitano, per poter essere
installati correttamente sulla vettura,
dell'utilizzo di un accessorio (base)
venduto separatamente dal produttore
del seggiolino. Pertanto FCA
raccomanda di verificare presso il
rivenditore, effettuando una prova di
montaggio, la possibilità di installare il
seggiolino desiderato sulla propria
vettura prima di acquistarlo.
ATTENZIONE
80)GRAVE PERICOLO In presenza di air
bag frontale lato passeggero attivato, non
disporre sul sedile anteriore passeggero
seggiolini bambino che si montano nel
verso opposto a quello di marcia.
L'attivazione dell'air bag, in caso di urto,
potrebbe produrre lesioni mortali al
bambino trasportato indipendentemente
dalla gravità dell'urto. Si consiglia pertanto
di trasportare, sempre, i bambini seduti sul
proprio seggiolino sul sedile posteriore, in
quanto questa risulta la posizione più
protetta in caso di urto.
81)L'obbligo di disattivare l'air bag se si
installa un seggiolino bambini rivolto contro
marcia è riportato con opportuna
simbologia sull'etichetta ubicata sull'aletta
parasole. Attenersi sempre a quanto
riportato sull'aletta parasole lato
passeggero (vedere quanto descritto al
paragrafo "Sistema di protezione
supplementare (SRS) - Air bag").
