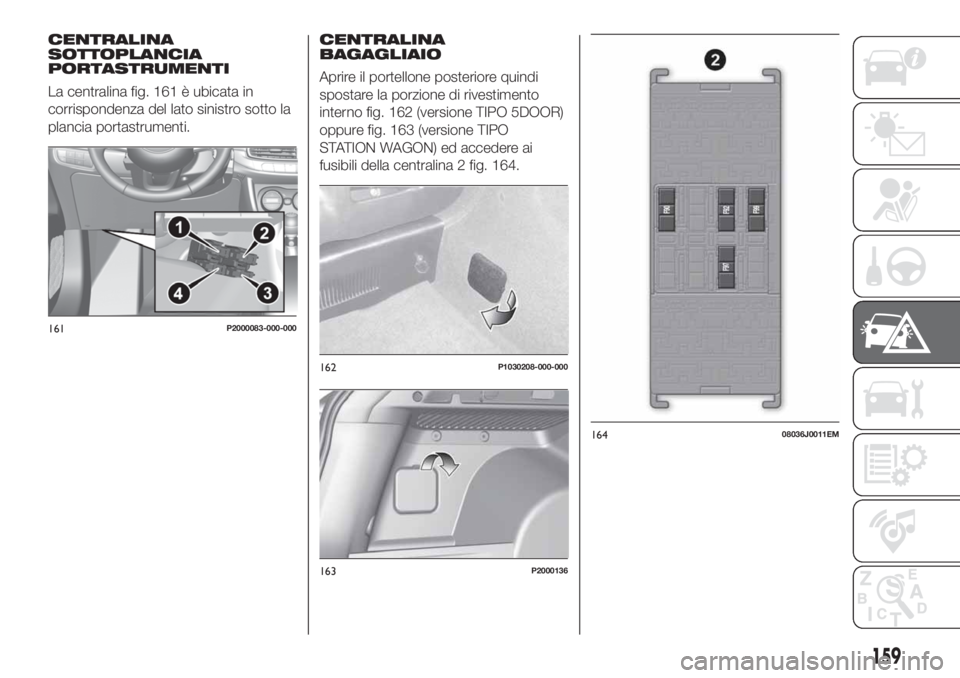

Page 161 of 304
CENTRALINA
SOTTOPLANCIA
PORTASTRUMENTI
La centralina fig. 161 è ubicata in
corrispondenza del lato sinistro sotto la
plancia portastrumenti.
CENTRALINA
BAGAGLIAIO
Aprire il portellone posteriore quindi
spostare la porzione di rivestimento
interno fig. 162 (versione TIPO 5DOOR)
oppure fig. 163 (versione TIPO
STATION WAGON) ed accedere ai
fusibili della centralina 2 fig. 164.
161P2000083-000-000
162P1030208-000-000
163P2000136
16408036J0011EM
159

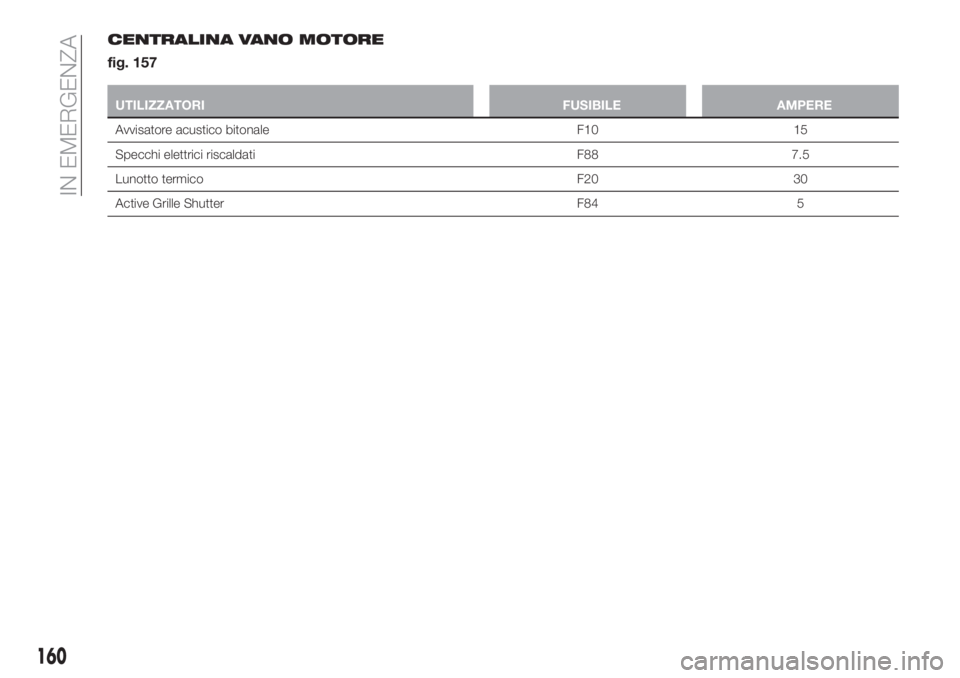

Page 162 of 304
CENTRALINA VANO MOTORE
fig. 157
UTILIZZATORI FUSIBILE AMPERE
Avvisatore acustico bitonale F10 15
Specchi elettrici riscaldati F88 7.5
Lunotto termico F20 30
Active Grille Shutter F84 5
160
IN EMERGENZA
Page 163 of 304
CENTRALINA PLANCIA PORTASTRUMENTI
fig. 160
UTILIZZATORI FUSIBILE AMPERE
Alzacristallo elettrico anteriore (lato guidatore) F47 25
Alzacristallo elettrico anteriore (lato passeggero) F48 25
Alimentazione sistemaUconnect
™, Climatizzatore, Sistema
EOBD, Porta USB/AUX (ove presente), Comandi al volante.F36 15
Dispositivo Dead Lock (Sblocco porta lato guidatore per
versioni/mercati, dove previsto)/Sblocco porte/Chiusura
centralizzata/Sblocco elettrico portellone posterioreF38 20
Pompa lavacristallo F43 20
Alzacristallo elettrico posteriore sinistro F33 25
Alzacristallo elettrico posteriore destro F34 25
CENTRALINA SOTTOPLANCIA PORTASTRUMENTI
fig. 161
UTILIZZATORI FUSIBILE AMPERE
Sblocco porta anteriore (lato guidatore) 1 7.5
Sblocco porta anteriore (lato passeggero) 2 7.5
Sblocco porta posteriore (sinistro) 3 7.5
Sblocco porta posteriore (destro) 4 7.5
161
Page 164 of 304

CENTRALINA BAGAGLIAIO
fig. 164
UTILIZZATORI FUSIBILE AMPERE
Presa corrente posteriore 12 V F97 15
Riscaldatore sedile anteriore lato guida F99 10
Riscaldatore sedile anteriore lato passeggero F92 10
Regolazione lombare sedile anteriore lato guida F90 10
ATTENZIONE
145)Nel caso il fusibile dovesse ulteriormente interrompersi, rivolgersi alla Rete Assistenziale Fiat.
146)Non sostituire in alcun caso un fusibile con un altro avente amperaggio superiore; PERICOLO DI INCENDIO
147)Se un fusibile NON indicato in questa e nella precedente pagina interviene, rivolgersi alla Rete Assistenziale Fiat.
148)Prima di sostituire un fusibile, accertarsi di aver portato il dispositivo di avviamento su STOP, aver estratto la chiave, ove meccanica, e di
aver spento e/o disinserito tutti gli utilizzatori.
AVVERTENZA
63)Non sostituire mai un fusibile guasto con fili metallici o altro materiale di recupero.
64)Se fosse necessario effettuare un lavaggio del vano motore, aver cura di non insistere direttamente con il getto d'acqua sulla centralina
fusibili ed in corrispondenza del motore tergicristallo.
162
IN EMERGENZA

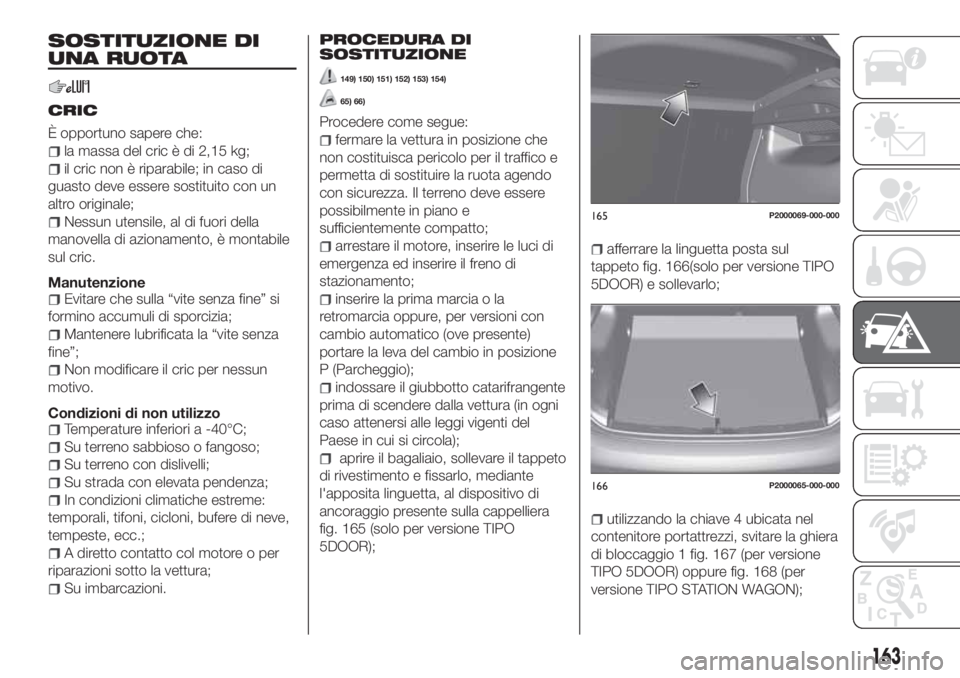

Page 165 of 304

SOSTITUZIONE DI
UNA RUOTA
CRIC
È opportuno sapere che:
la massa del cric è di 2,15 kg;
il cric non è riparabile; in caso di
guasto deve essere sostituito con un
altro originale;
Nessun utensile, al di fuori della
manovella di azionamento, è montabile
sul cric.
Manutenzione
Evitare che sulla “vite senza fine” si
formino accumuli di sporcizia;
Mantenere lubrificata la “vite senza
fine”;
Non modificare il cric per nessun
motivo.
Condizioni di non utilizzo
Temperature inferiori a -40°C;
Su terreno sabbioso o fangoso;
Su terreno con dislivelli;
Su strada con elevata pendenza;
In condizioni climatiche estreme:
temporali, tifoni, cicloni, bufere di neve,
tempeste, ecc.;
A diretto contatto col motore o per
riparazioni sotto la vettura;
Su imbarcazioni.
PROCEDURA DI
SOSTITUZIONE
149) 150) 151) 152) 153) 154)
65) 66)
Procedere come segue:
fermare la vettura in posizione che
non costituisca pericolo per il traffico e
permetta di sostituire la ruota agendo
con sicurezza. Il terreno deve essere
possibilmente in piano e
sufficientemente compatto;
arrestare il motore, inserire le luci di
emergenza ed inserire il freno di
stazionamento;
inserire la prima marcia o la
retromarcia oppure, per versioni con
cambio automatico (ove presente)
portare la leva del cambio in posizione
P (Parcheggio);
indossare il giubbotto catarifrangente
prima di scendere dalla vettura (in ogni
caso attenersi alle leggi vigenti del
Paese in cui si circola);
aprire il bagaliaio, sollevare il tappeto
di rivestimento e fissarlo, mediante
l'apposita linguetta, al dispositivo di
ancoraggio presente sulla cappelliera
fig. 165 (solo per versione TIPO
5DOOR);
afferrare la linguetta posta sul
tappeto fig. 166(solo per versione TIPO
5DOOR) e sollevarlo;
utilizzando la chiave 4 ubicata nel
contenitore portattrezzi, svitare la ghiera
di bloccaggio 1 fig. 167 (per versione
TIPO 5DOOR) oppure fig. 168 (per
versione TIPO STATION WAGON);
165P2000069-000-000
166P2000065-000-000
163

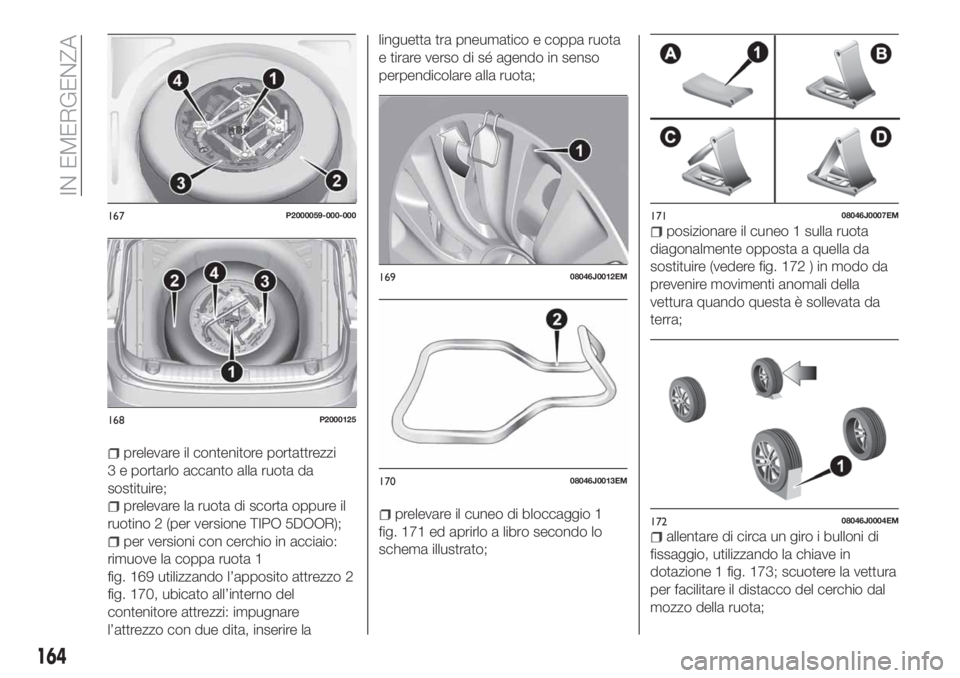

Page 166 of 304

prelevare il contenitore portattrezzi
3 e portarlo accanto alla ruota da
sostituire;
prelevare la ruota di scorta oppure il
ruotino 2 (per versione TIPO 5DOOR);
per versioni con cerchio in acciaio:
rimuove la coppa ruota 1
fig. 169 utilizzando l’apposito attrezzo 2
fig. 170, ubicato all’interno del
contenitore attrezzi: impugnare
l’attrezzo con due dita, inserire lalinguetta tra pneumatico e coppa ruota
e tirare verso di sé agendo in senso
perpendicolare alla ruota;
prelevare il cuneo di bloccaggio 1
fig. 171 ed aprirlo a libro secondo lo
schema illustrato;
posizionare il cuneo 1 sulla ruota
diagonalmente opposta a quella da
sostituire (vedere fig. 172 ) in modo da
prevenire movimenti anomali della
vettura quando questa è sollevata da
terra;
allentare di circa un giro i bulloni di
fissaggio, utilizzando la chiave in
dotazione 1 fig. 173; scuotere la vettura
per facilitare il distacco del cerchio dal
mozzo della ruota;
167P2000059-000-000
168P2000125
16908046J0012EM
17008046J0013EM
17108046J0007EM
17208046J0004EM
164
IN EMERGENZA
Page 167 of 304

azionare il dispositivo 1 fig. 174 in
modo da distendere il cric, sin quando
la parte superiore del cric 2 si inserisce
correttamente sul longherone 3 della
vettura, in corrispondenza del simbolo
riportato sul longherone stesso;
avvisare le eventuali persone presenti
che la vettura sta per essere sollevata;
occorre pertanto scostarsi dalle sue
immediate vicinanze ed a maggiorragione avere l’avvertenza di non
toccarla fino a quando non sarà
nuovamente riabbassata;
azionare la manovella 1
fig. 174 (senso orario) del cric e
sollevare la vettura, sino a quando la
ruota si alza da terra di alcuni
centimetri;
svitare completamente i bulloni e
rimuovere la ruota forata;
assicurarsi che la ruota di scorta
oppure il ruotino (per versione TIPO
5DOOR) sia, sulle superfici di contatto
con il mozzo, pulita e privo di impurità
che potrebbero, successivamente,
causare l’allentamento dei bulloni di
fissaggio;
montare la ruota di scorta oppure il
ruotino (per versione TIPO 5DOOR)
inserendo il primo bullone per due filetti
nel foro più vicino alla valvola,procedere analogamente con gli altri
bulloni;
mediante la chiave 1 fig. 173,
avvitare a fondo tutti i bulloni di
fissaggio;
azionare la manovella 1
fig. 174 (senso antiorario) del cric in
modo da abbassare la vettura ed
estrarre il cric;
mediante l’utilizzo della chiave in
dotazione, serrare a fondo i bulloni,
passando alternativamente da un
bullone a quello diametralmente
opposto, secondo l’ordine numerico
illustrato in fig. 176;
per versioni con cerchio in acciaio
procedere al montaggio della coppa
sulla ruota di scorta: far coincidere
l’apposita scanalatura 1
fig. 177 ricavata sulla coppa ruota ed
evidenziata dal simbolo 2, con la valvola
di gonfiaggio;
17308046J0005EM
17408046J0006EM
17508046J0001EM
176F1B0225C
165

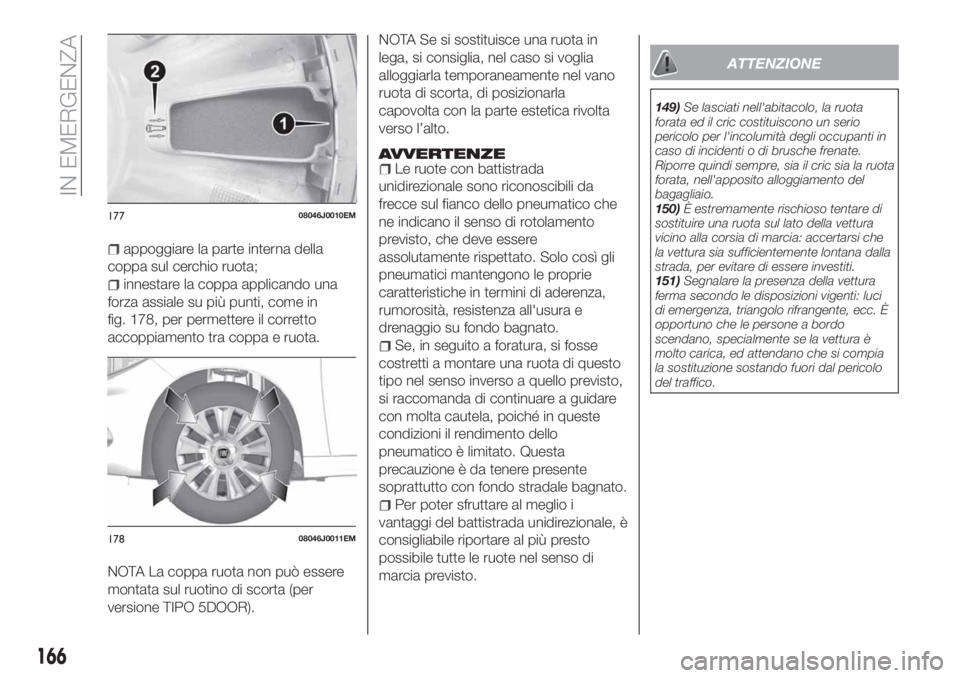

Page 168 of 304

appoggiare la parte interna della
coppa sul cerchio ruota;
innestare la coppa applicando una
forza assiale su più punti, come in
fig. 178, per permettere il corretto
accoppiamento tra coppa e ruota.
NOTA La coppa ruota non può essere
montata sul ruotino di scorta (per
versione TIPO 5DOOR).NOTA Se si sostituisce una ruota in
lega, si consiglia, nel caso si voglia
alloggiarla temporaneamente nel vano
ruota di scorta, di posizionarla
capovolta con la parte estetica rivolta
verso l’alto.
AVVERTENZELe ruote con battistrada
unidirezionale sono riconoscibili da
frecce sul fianco dello pneumatico che
ne indicano il senso di rotolamento
previsto, che deve essere
assolutamente rispettato. Solo così gli
pneumatici mantengono le proprie
caratteristiche in termini di aderenza,
rumorosità, resistenza all'usura e
drenaggio su fondo bagnato.
Se, in seguito a foratura, si fosse
costretti a montare una ruota di questo
tipo nel senso inverso a quello previsto,
si raccomanda di continuare a guidare
con molta cautela, poiché in queste
condizioni il rendimento dello
pneumatico è limitato. Questa
precauzione è da tenere presente
soprattutto con fondo stradale bagnato.
Per poter sfruttare al meglio i
vantaggi del battistrada unidirezionale, è
consigliabile riportare al più presto
possibile tutte le ruote nel senso di
marcia previsto.
ATTENZIONE
149)Se lasciati nell'abitacolo, la ruota
forata ed il cric costituiscono un serio
pericolo per l'incolumità degli occupanti in
caso di incidenti o di brusche frenate.
Riporre quindi sempre, sia il cric sia la ruota
forata, nell'apposito alloggiamento del
bagagliaio.
150)È estremamente rischioso tentare di
sostituire una ruota sul lato della vettura
vicino alla corsia di marcia: accertarsi che
la vettura sia sufficientemente lontana dalla
strada, per evitare di essere investiti.
151)Segnalare la presenza della vettura
ferma secondo le disposizioni vigenti: luci
di emergenza, triangolo rifrangente, ecc. È
opportuno che le persone a bordo
scendano, specialmente se la vettura è
molto carica, ed attendano che si compia
la sostituzione sostando fuori dal pericolo
del traffico.
17708046J0010EM
17808046J0011EM
166
