2020 FIAT TALENTO Návod k použití a údržbě (in Czech)

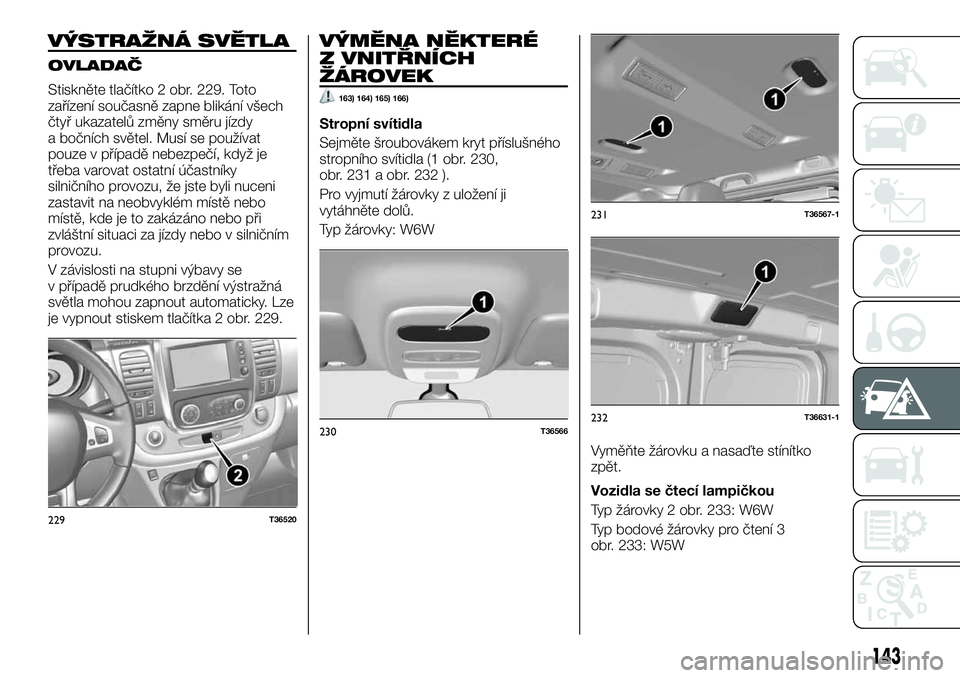

VÝSTRAŽNÁ SVĚTLA
OVLADAČ
Stiskněte tlačítko 2 obr. 229. Toto
zařízení současně zapne blikání všech
čtyř ukazatelů změny směru jízdy
a bočních světel. Musí se používat
pouze v případě nebezpečí, když je
třeba varovat ostatní účastníky
silničního provozu, že jste byli nuceni
zastavit na neobvyklém místě nebo
místě, kde je to zakázáno nebo při
zvláštní situaci za jízdy nebo v silničním
provozu.
V závislosti na stupni výbavy se
v případě prudkého brzdění výstražná
světla mohou zapnout automaticky. Lze
je vypnout stiskem tlačítka 2 obr. 229.
VÝMĚNA NĚKTERÉ
Z VNITŘNÍCH
ŽÁROVEK
163) 164) 165) 166)
Stropní svítidla
Sejměte šroubovákem kryt příslušného
stropního svítidla (1 obr. 230,
obr. 231 a obr. 232 ).
Pro vyjmutí žárovky z uložení ji
vytáhněte dolů.
Typ žárovky: W6W
Vyměňte žárovku a nasaďte stínítko
zpět.
Vozidla se čtecí lampičkou
Typ žárovky 2 obr. 233: W6W
Typ bodové žárovky pro čtení 3
obr. 233: W5W
229T36520
230T36566
231T36567-1
232T36631-1
143

Osvětlení odkládací přihrádky
Uvolněte krytku šroubovákem.
Žárovku 4 obr. 234 vytáhněte z uložení.
Typ žárovky: W5W
Vyměňte žárovku a nasaďte stínítko
zpět.Světlo v zavazadlovém prostoru
Uvolněte krytku šroubovákem.
Žárovku 5 obr. 235 vytáhněte z uložení.
Typ žárovky: W5W
Vyměňte žárovku a nasaďte stínítko
zpět.Osvětlení u zadních sedadel (6
obr. 236 )
Obraťte se na autorizovaný servis Fiat.
233T38811
4
234T36569-1
5
235T36568-1
6
236T40632-1
144
V NOUZI

POZOR
163)Nesprávné úpravy nebo opravy
elektrické soustavy provedené bez
přihlédnutí k technickým charakteristikám
soustavy mohou způsobit provozní závady
a vyvolat nebezpečí požáru.
164)Halogenové žárovky obsahují stlačený
plyn, v případě rozbití proto hrozí, že se
střepy rozlétnou.
165)Při výměně žárovek musí být motor
vypnutý. Ujistěte se rovněž, že je motor
studený, aby se vyloučilo nebezpečí
popálenin
166)Žárovky jsou pod tlakem a mohou
během výměny kdykoliv prasknout.
Nebezpečí poranění.

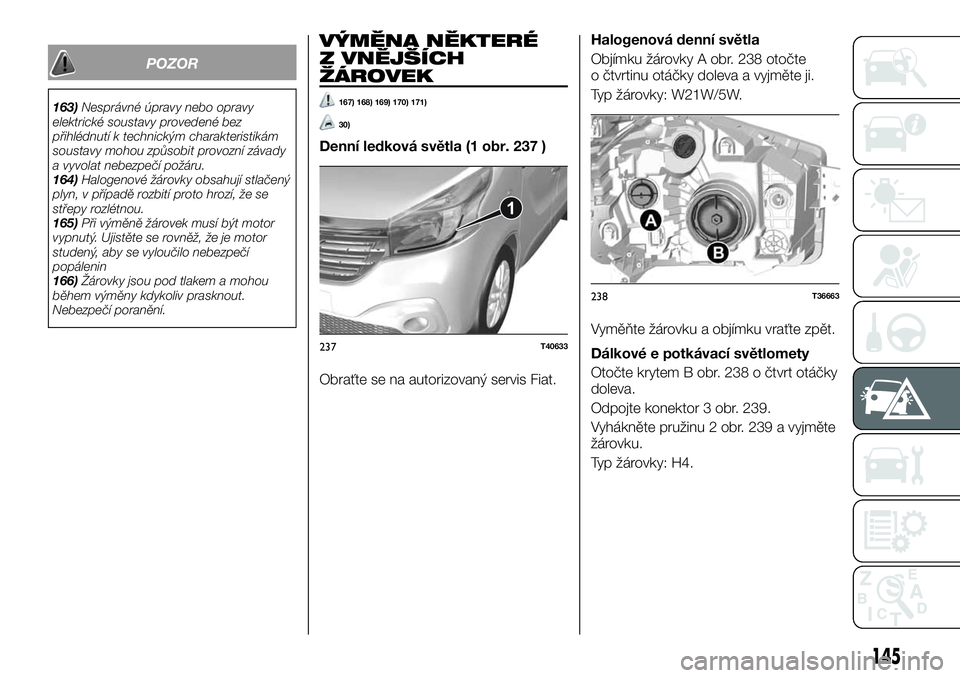

VÝMĚNA NĚKTERÉ
Z VNĚJŠÍCH
ŽÁROVEK
167) 168) 169) 170) 171)
30)
Denní ledková světla (1 obr. 237 )
Obraťte se na autorizovaný servis Fiat.Halogenová denní světla
Objímku žárovky A obr. 238 otočte
o čtvrtinu otáčky doleva a vyjměte ji.
Typ žárovky: W21W/5W.
Vyměňte žárovku a objímku vraťte zpět.
Dálkové e potkávací světlomety
Otočte krytem B obr. 238 o čtvrt otáčky
doleva.
Odpojte konektor 3 obr. 239.
Vyhákněte pružinu 2 obr. 239 a vyjměte
žárovku.
Typ žárovky: H4.
1
237T40633
238T36663
145

Nedotýkejte se skla žárovky. Držte
ji za patici.
Vyměňte žárovku, upevněte svorku,
připojte zpět konektor a opatrně
nasaďte také kryt B obr. 238.Ukazatel směru
Objímku žárovky C obr. 240 otočte
o čtvrtinu otáčky doleva a vyjměte
žárovku.
UPOZORNĚNÍ V souladu s místní
legislativou nebo z bezpečnostních
důvodů si u značkového servisu Fiat
opatřete záložní krabičku obsahující
sadu žárovek a pojistek.
Typ žárovky: PY21W (oranžová
žárovka).
Přední mlhová světla
Pro výměnu žárovek světel 4obr. 241:
spodkem vozidla se dostaňte
k žárovkové objímce;
uvolněte kryt;
objímku žárovky otočte o čtvrt
otáčky.Typ žárovky: H16LL.
Typ žárovky pro vozidla vybavená
zatáčivými světlomety: H11LL.
Boční směrová světla
Uvolněte kryt (šipka) 6
obr. 242 (šroubovákem, jehož špičku
ochraňte hadříkem, aby se nepoškodil
lak karosérie).
Objímku žárovky 5 obr. 242 otočte
o čtvrtinu otáčky doleva a vyjměte
žárovku.
2
3
239T36664
240T36665
4
241T36667
5
6
242T36674
146
V NOUZI

Typ žárovky: W5W nebo WY5W - podle
výbavy.
Přídavné světlomety
Chcete-li vybavit vozidlo „mlhovými“
světlomety nebo světlomety „s dlouhým
dosvitem“, obraťte se na autorizovaný
servis Fiat.
Zadní skupinové svítidlo Typu A
Vyšroubujte šrouby 1 obr. 243.
Skupinovou svítilnou A obr. 243 zlehka
otáčejte a uvolněte ji, abyste se dostali
k objímkám 2 obr. 244.
Objímky uvolněte otočením o čtvrt
otáčky doleva.
Žárovky uvolněte lehkým zatlačením
a současným otočením o čtvrt otáčky
doleva.
Směrová světla 3 obr. 245:
bajonetová žárovka PY 21W.
Obrysová a brzdová světla 4
obr. 245: bajonetová žárovka P 21/5W.
Zadní skupinová svítilna Typu B
Vyšroubujte šrouby 5 obr. 246.
Skupinovou svítilnu B obr. 246 uvolněte.
Objímku žárovky 6 nebo 7
obr. 247 otočte a uvolněte ji.Příslušnou žárovku vyměňte.
Vraťte objímku žárovky a otočením ji
upevněte.
Zkontrolujte správné upevnění.
Namontujte zpět a restartujte optickou
skupinu.
Zadní mlhová svítilna (pouze na
straně řidiče) 6:
žárovka s čepy W16W.
Světla zpátečky 7:bajonetová
žárovka W16W.
243T36675
244T36676
245T36677
246T36679
247T36680
147

Třetí brzdové světlo na zadních
křídlových dveřích
Vyšroubujte matice 8 obr. 248.
Zvenku vytáhněte optickou skupinu,
čímž získáte přístup k žárovce 9
obr. 249.
Žárovka s čepy P 21W.
Třetí brzdové světlo na zadních
výklopných dveřích
Vyšroubujte matice 10 obr. 250.Zvnějšku vytáhněte optickou jednotku,
čímž získáte přístup k žárovce 11
obr. 251.
Bajonetová žárovka P 21W.
Osvětlení registrační značky
Přístup k žárovce je stejný jako
u vozidel s křídlovými nebo výklopnými
zadními dveřmi.
Uvolněte krytku 12
obr. 253 (šroubovákem).Sundejte kryt pro přístup k žárovce.
Typ žárovky: W5W.
POZOR
167)Nesprávné úpravy nebo opravy
elektrické soustavy provedené bez
přihlédnutí k technickým charakteristikám
soustavy mohou způsobit provozní závady
a vyvolat nebezpečí požáru.
168)Halogenová žárovky obsahují stlačený
plyn, v případě rozbití proto hrozí, že se
střepy rozlétnou.
169)Při výměně žárovek musí být motor
vypnutý. Ujistěte se rovněž, že je motor
studený: NEBEZPEČÍ POPÁLENIN!
170)Při práci v blízkosti motoru mějte na
paměti, že může být horký. Kromě toho se
může kdykoliv spustit ventilátor. Kontrolka
v motorovém prostoru slouží jako
upozornění na tento stav. Nebezpečí
poranění.
171)Před jakoukoli činností v motorovém
prostoru vypněte zapalování (viz část
„Klíčky“ v kapitole „Seznámení s vozidlem“).
248T36681
249T36682
250T36683
251T36684
253T38814
148
V NOUZI

UPOZORNĚNÍ
30)U halogenových žárovek se dotýkejte
pouze jejich kovových částí. Jestliže se
dotknete prsty průhledné hlavice žárovky,
sníží se intenzita světelného svazku. Může
dojít i ke zkrácení životnosti žárovky.
V případě náhodného kontaktu otřete
baňku tkaninou navlhčenou lihem a nechte
ji vyschnout.
POJISTKY
V PALUBNÍM
PROSTORU
Pojistky v palubním prostoru A
V případě výpadku některého
elektrického zařízení zkontrolujte stav
pojistek. Úložný prostor
A obr. 254 uvolníte zatlačením na stranu
a zatažením za něj.
172) 173) 174) 175) 176)
31) 32)
UPOZORNĚNÍ V souladu s místní
legislativou nebo z bezpečnostních
důvodů si u značkového servisu Fiat
opatřete záložní krabičku obsahující
sadu žárovek a pojistek.Pinzeta na vytahování pojistek
Vyjměte pojistku pomocí pinzety 1
obr. 255, která je na zadní straně dvířek
A. K uvolnění z pinzety ji posuňte do
strany. Doporučuje se nepoužívat volné
pozice pojistek.
Přítomnost pojistek závisí na stupni
výbavy vozidla.
254T36573
255T32868
149

256T40393
150
