2020 FIAT TALENTO kontrolky

PŘÍSTROJOVÁ DESKA
VÝVODY VZDUCHUVývody vzduchu................. 48
LEVÁ PÁKAVnější světla.................... 35
PŘÍSTROJOVÁ DESKAPřístrojová deska a palubní
přístroje
........................... 88
Kontrolky....................... 80
PRAVÁ PÁKAOstřikování skel................. 40
AUTORÁDIO / TOUCH-RADIO NAVSoustava....................... 69
ČELNÍ AIRBAG NA STRANĚ
SPOLUCESTUJÍCÍHO
Čelní airbag..................... 97
ÚLOŽNÝ PROSTORVnitřní výbava................... 62
TOPENÍ / KLIMATIZACETopení a ventilace............... 47Manuální klimatizace............ 49Automatická klimatizace......... 52
ŘADICÍ PÁKAPoužití převodovky............. 134
VOLANTNastavení....................... 31Čelní airbag na straně řidiče..... 62
3TALENTO-PLANCIA
11

Zavření zevnitř
Dveře zavřete přitažením za kliku 3
obr. 30
Akustické upozornění na
zapomenutá rozsvícená světla
Při otevřených dveřích se ozve
akustický signál s cílem upozornit, že
světla jsou stále zapnutá, ačkoliv
zapalování motoru je vypnuté.
Signalizace zapomenutí
elektronického klíče(u příslušné
verze vozidla): Při otevření dveří řidiče,
pokud je elektronický klíč stále ve
čtečce, se na přístrojové desce zobrazí
příslušná zpráva spolu s akustickým
signálem.
Signalizace zapomenutí klíče
(u příslušné verze vozidla): Při otevření
dveří řidiče se ozve výstražný tón
s cílem varovat, že klíč zůstal
v zapalováníSignalizace zapomenutí zavření
některé otvíratelné části: Pokud jsou
některé dveře otevřené nebo nejsou
správně zavřené a vozidlo překročí
rychlost 20 km/h, na přístrojové desce
se spolu s rozsvícením kontrolky
zobrazí příslušná zpráva.
POZN.: V závislosti na typu vozidla se
příslušenství (autorádio atd.) vypnou při
vypnutí motoru, otevření dveří řidiče
nebo při zavření dveří.
BOČNÍ POSUVNÉ DVEŘE
9) 10) 11)
Vozidla s dálkovým ovládáním
Boční posuvné dveře se zamykají
a odemykají stisknutím tlačítka
dálkového ovladače
Vozidla s elektronickým klíčem
Boční posuvné dveře se zamykají
a odemykají:
stiskem tlačítek elektronického klíče;
v režimu usnadněného přístupu
zamknutím / odemknutím předních
dveří nebo dveří zavazadlového
prostoru.
Otevření zvenčí
Odemknuté vozidlo, zatáhněte za kliku
1 obr. 31 směrem k sobě a dveře
posuňte dozadu.
Zavření zvenčí
Zatáhněte za kliku 1 obr. 31 a posuňte
dveře směrem dopředu do úplného
zavření.Otevření zevnitř
Páčku 2 obr. 32 zatáhněte dozadu
a otevřete posuvné dveře do
zajišťovacího bodu.
Zavření zevnitř
Potáhněte páčku 2 obr. 32 dopředu
a zavřete dveře, dokud nezapadnou.
Ruční zamknutí/odemknutí zevnitř:
Stiskněte tlačítko 3 obr. 32. Posuvné
dveře jsou zamčeny.
12) 13)
30T36515
31T36529
32T36530
21

Zvláštní případyVozidla s elektronickým klíčkem: je-li
systém aktivní a motor v pohotovostním
stavu (stání v zácpě, na červené, atd.)
a řidič se zvedne ze sedačky nebo si
odepne bezpečnostní pás a otevře
dveře u sebe, zapalování se vypne.
Chcete-li znovu nastartovat
a reaktivovat systém Start&Stop,
stiskněte tlačítko start (viz «Spínací
skříňka zapalování» v kapitole
«Seznámení s vozidlem»).
Pokud je v případě zastavení motoru
systém zapnutý, stiskněte rozhodným
způsobem spojkový pedál, tím se
vozidlo znovu nastartuje.
STAVY, PŘI KTERÝCH SE
MOTOR NEZASTAVÍ
V závislosti na typu vozidla některé
podmínky zabraňují systému, aby uvedl
motor do pohotovostního režimu,
konkrétně:
je zařazena zpátečka;
kapota motoru není zajištěna;
u vozidel s elektronickým klíčem
nejsou zavřeny dveře řidiče;
u vozidel s elektronickým klíčem není
zapnut bezpečnostní pás řidiče;
venkovní teplota je příliš nízká nebo
příliš vysoká (méně než asi 0 °C nebo
vyšší než 35 °C);
baterie není dostatečně nabitá;
rozdíl mezi vnitřní teplotou vozidla
a teplotou nastavenou automatickou
klimatizací je příliš vysoký;
je aktivní funkce MAX DEF (viz
"Klimatizace" v kapitole "Seznámení
s vozidlem");
teplota chladicí kapaliny motoru není
dostatečná;
probíhá automatické regenerace filtru
pevných částic;
funkce „zrychlený volnoběh“ je
aktivovaný (viz část „Zrychlený
volnoběh“ v kapitole „Nastartování
motoru a jízda s vozidlem“).
Kontrolka
, která se rozsvítí na
přístrojové desce, upozorňuje že nelze
motor uvést do pohotovostního stavu.
POZNÁMKY: Při tankování paliva musí
být motor zastavený (nesmí být
v pohotovostním stavu): zastavte motor
(viz „Startování motoru“ v kapitole
„Startování motoru a řízení vozidla“).
PODMÍNKY PRO OPĚTNÉ
NASTARTOVÁNÍ
V některých případech se může motor
nastartovat bez nutnosti jakéhokoliv
zásahu, aby se zajistila bezpečnost
a ideální podmínky komfortu. K tomu
dochází zejména tehdy, když:
venkovní teplota je příliš nízká nebo
příliš vysoká (méně než asi 0 °C nebo
vyšší než 35 °C);
je aktivní funkce MAX DEF (viz
"Klimatizace" v kapitole "Seznámení
s vozidlem");
baterie není dostatečně nabitá;
rychlost vozidla je vyšší než 5 km/h
(při klesání atd.);
opakované stlačení brzdového
pedálu nebo nutnost zásahu brzdové
soustavy;
pokud je zařazený rychlostní stupeň,
při příliš rychlém uvolnění spojkového
pedálu by se mohlo opětné
nastartování motoru přerušit.
Vozidla s dálkovým ovládáním
Některé z těchto podmínek znemožní
automatické nastartování motoru při
otevření:
některých dveří (u vozidel s klíčem);
dveří pro spolucestující (u vozidel
s elektronickým klíčem).
NESPRÁVNÁ ČINNOST
Když se na přístrojové desce zobrazí
příslušné hlášení, doprovázené
rozsvícením kontrolky 2 integrované
v tlačítku 1 obr. 65, je systém vypnutý.
Obraťte se na autorizovaný servis Fiat.
33

VypnutíRučně otočte objímku 2 obr. 68 do
polohy 0.
Automaticky, s prstencem 2
obr. 68 v poloze proti symboluAUTO,
potkávací světla zhasnou po vypnutí
motoru, otevření dveří řidiče nebo po
zamknutí vozidla. V tomto případě se
při příštím nastartování motoru
potkávací světla znovu rozsvítí podle
okolních světelných podmínek, bez
nutnosti použít páčku 1 obr. 68.
Poznámka: Pokud by dálková světla
nebo přední mlhová světla byla
zapnuta, tato světla se automaticky
vypnou.
FUNKCE „FOLLOW ME HOME“
Funkce umožňuje nechat dočasně
rozsvícené potkávací světlomety (např.
při otevření brány).
Se zhasnutými světly, zastaveným
motorem a objímkou 2 obr. 68 v poloze
0 zatáhněte za páku 1: potkávací
světlomety se rozsvítí asi na 30 sekund.
Pro prodloužení této doby zatáhněte za
páky, což můžete učinit nanejvýš
čtyřikrát (celková doba je omezena na
asi dvě minuty). Na přístrojové desce se
zobrazí příslušné upozornění a indikace
doby svícení potkávacích světlometů.
Pro deaktivaci světel před jejich
automatickým vypnutím otočte objímku
2 obr. 68 do některé z poloh a pak zpět
na 0.
DÁLKOVÉ SVĚTLOMETY
Zapnutí
S nastartovaným motorem
a rozsvícenými potkávacími světlomety
stlačte páčku 1 obr. 68. Na přístrojové
desce se rozsvítí kontrolka
.Pro
návrat do polohy pro tlumená světla
přitáhněte páčku 1 obr. 68 směrem
k řidiči.
Vypnutí
Otočte prstenec 2 obr. 68 do polohy 0.
Na případně rozsvícená světla upozorní
zvuková výstraha při otevření dveří na
straně řidiče.
PŘEDNÍ MLHOVÁ SVĚTLA
Prostřední prstenec 4 obr. 70 otočte na
symbola uvolněte ho. Činnost závisí
na zvolené poloze vnějšího osvětlení,
spolu s rozsvícením příslušné kontrolky
na přístrojové desce.Činnost světel v zatáčce
V zatáčce s rozsvícenými obrysovými
světly a za určitých podmínek (rychlost,
úhel volantu, jízda vpřed, směrová světla
zapnuta atd.) se jedno z předních
mlhových světel rozsvítí a osvětlí zatáčku.
ZADNÍ MLHOVÉ SVĚTLO
Středním prstencem 4 obr. 70 otočte,
dokud se neobjeví symbolpřed
značkou 5 obr. 70, potom jej uvolněte.
Činnost závisí na zvolené poloze
vnějšího osvětlení, spolu s rozsvícením
příslušné kontrolky na přístrojové desce.
Nezapomeňte vypnout toto světlo, když
už ho není potřeba, abyste zbytečně
neobtěžovali ostatní účastníky silničního
provozu.
Vypnutí
Otočte znovu prstenec 4
obr. 70 k příslušnému symbolu
předního a zadního mlhového světla,
které chcete zhasnout. Odpovídající
kontrolka na přístrojové desce zhasne.
Vypnutí vnějších světel také vyvolá
zhasnutí předních mlhových světel
a zadních mlhových světel.
UPOZORNĚNÍ Za mlhy, sněhu nebo
v případě přepravy předmětů, které
přesahují střechu, automatické
rozsvěcování světel není systematické.
Zapínání mlhových světlometů
a zadního mlhového světla nadále
zůstává na uvážení řidiče: Kontrolky na
přístrojové desce ukazují, pokud jsou
rozsvíceny (kontrolka svítí) nebo
zhasnuty (kontrolka nesvítí).
70T38199-1
36
SEZNÁMENÍ S VOZIDLEM

NÁDRŽ NA PŘÍSADU
AdBlue (močovina)
Ujistěte se, že postupujete v souladu se
zákony země, kde se právě nacházíte.
Je důležité připomenout, že
nedodržování platných předpisů
majitelem vozidla může mít právní
důsledky.
Princip činnosti
Přísada AdBlue (AUS) se dodává do
dieselových motorů osazených
systémem SCR (selektivní katalytické
reakce). Přidáním přísady se sníží
množství NOx ve výfukových plynech.
Plnění
Užitečný objem nádrže: asi 20 litrů. Se
sepnutým zapalováním otevřete levé
přední dveře pro zpřístupnění víka A.
Vyšroubujte uzávěr 1.
Je-li nádrž zahřátá na vysokou teplotu,
při otevření uzávěru se z ní může uvolnit
hydroxid amonný.
46)
9) 10) 11) 12)
UPOZORNĚNÍ U vozidla s funkcí
Start&Stop doplňujte AdBlue
(močoviny), když je motor vypnutý. Vždy
vypněte motor (viz informace týkající se
spouštění a zastavování motoru).
Kvalita přísady AdBlue (močoviny)
Používejte pouze přísady v souladu
s normou ISO 22241 a štítkem na víku
palivové nádrže.
Průměrná spotřeba
Asi 3,5 l / 1000 km podle verze vozidla,
podmínek při používání a stylu jízdy.
Opatření pro používání
Přísadu lze běžně natankovat
u čerpacích stanic nebo zakoupit
v nádobách. Postupujte podle pokynů
uvedených na obalu přísady AdBlue
(AUS).
S aditivy zacházejte opatrně. Mohou
poškodit oděvy, boty, součásti karosérie
atd.V případě přelití nebo když aditiva
potřísní jakýkoli lakovaný povrch,
zasaženou plochu ihned utřete
navlhčeným hadrem.
UPOZORNĚNÍ Zkrystalizovanou přísadu
odstraňte měkkou houbou.
Při velmi nízkých teplotách
Pokud mrzne, je nutno nádrž přísady
AdBlue (AUS) doplnit tak, aby se na
přístrojové desce zobrazila kontrolka
spolu s příslušným upozorněním.
Opatření během plnění nádrže
Přísada AdBlue (močovina) zmrzne při
teplotách pod asi -10 °C: v takovém
případě se přísadu netankujte. Proto
doporučujeme doplnit přísadu AdBlue
(močovinu) nebo ji nechat doplnit
odborníkem při prvním rozsvícení
kontrolky
na přístrojové desce.
47) 48)
POZOR
46)Uzávěr nádrže je speciální. Pokud se
musí vyměnit, ujistěte se, že je stejného
typu jako původní. Obraťte se na
autorizovaný servis Fiat. Oblast plnění
nemyjte vysokotlakým čisticím zařízením.
47)Přísada AdBlue (močovina) se nesmí
dostat do kontaktu s očima nebo
pokožkou. V případě, že k tomu dojde,
důkladně místo potřísnění opláchněte
vodou. V případě potřeby se poraďte
s lékařem.
87T40504
44
SEZNÁMENÍ S VOZIDLEM

48)U vozidel s funkcí Start&Stop: před
natankováním AdBlue je nutno motor
vypnout (nesmí být v pohotovostním
stavu): zastavte motor (viz „Startování
motoru“ v kapitole „Startování motoru
a řízení vozidla“).
UPOZORNĚNÍ
9)Na žádné části systému není povoleno
dělat jakékoli úpravy. Aby se vyloučila
možná poškození, smí do systému
zasahovat pouze kvalifikovaný personál
značkového servisu Fiat.
10)Při zobrazení příslušného upozornění si
přečtěte pokyny pro dolití a doplňte do
nádrže přísadu AdBlue (močovinu)
(minimálně 10 litrů). Nebezpečí nemožnosti
pokračovat v jízdě.
11)Po naplnění nádrže přísadou AdBlue
(močovinou) zkontrolujte, zda uzávěr a víko
jsou zavřené, nastartujte motor
a POČKEJTE 10 sekund se stojícím
vozidlem a nastartovaným motorem, než se
znovu rozjedete. Pokud tento pokyn
nedodržíte, bude naplnění nádrže
detekováno automaticky až po několika
desítkách minut jízdy. Příslušné hlášení
a/nebo kontrolky budou nadále zobrazené,
dokud systém nedetekuje doplnění nádrže.
12)Není povoleno upravovat žádnou část
systému. Aby se vyloučila možná
poškození, smí do systému zasahovat
pouze kvalifikovaný personál
autorizovaného servisu Fiat.
SPÍNACÍ SKŘÍŇKA
ZAPALOVÁNÍ
49) 50) 51) 52) 53)
S obr. 88: poloha „Stop“. Chcete-li
zamknout řízení, vyjměte klíč a otáčejte
volantem až do zamknutí. Chcete-li
řízení odemknout, netlačte přitom na
klíč ani na volant.
A: poloha „Příslušenství“. Při
vypnutém zapalování případné
příslušenství bude i nadále fungovat.
M: Poloha „Chod“. Zapalování je
zapnuté.
D: Poloha „Nastartování“. Pokud
motor nenastartuje, je třeba před
novým spuštěním motorku startéru klíč
otočit zpět. Po nastartování motoru klíč
uvolněte.
POZOR
49)Po neoprávněné manipulaci se spínací
skříňkou zapalování (např. při pokusu od
odcizení) ji před cestou nechejte
zkontrolovat u autorizovaného servisu Fiat.
50)Při vystoupení vozidla si vždy vezměte
klíček sebou, aby nikdo nemohl neúmyslně
manipulovat s ovládači. Nezapomeňte
zabrzdit parkovací brzdu. Ve vozidle nikdy
nenechávejte děti bez dozoru.
51)Je přísně zakázáno v rámci
poprodejního dovybavování vozidla
upravovat řízení nebo sloupek řízení (např.
při montáži alarmu), což by kromě snížení
výkonu sytému a záruky způsobilo vážné
bezpečnostní problémy a vozidlo by
neodpovídalo homologaci.
52)Nikdy nevytahujte mechanický klíček,
když je vozidlo v pohybu. Volant by se
automaticky zablokoval při prvním
natočení. To samozřejmě platí i pro vlečení
vozidla.
53)Než vystoupíte z vozidla, zatáhněte
VŽDY parkovací brzdu, natočte kola do
strany, zařaďte jedničku, pokud vozidlo stojí
do kopce, zpátečku pokud vozidlo stojí
z kopce. Při stání z prudkého kopce
zajistěte kola klínem nebo kamenem. Při
vystoupení z vozidla zamkněte všechny
dveře stiskem tlačítka na klíčku.
88T36545-1
45

Kontrolky v tlačítku 4
obr. 99 a kontrolka 5 obr. 100 ovladače
1 nesvítí.
POZN.: Tlačítko 4 obr. 99 a ovladač 1
obr. 100 mají jednu kontrolku
signalizace fungování:
kontrolky 4 obr. 99 a 5 obr. 100 svítí,
ovladač 1 není aktivovaný;
kontrolky 4 obr. 99 a 5
obr. 100 nesvítí, ovladač 1 je aktivovaný.
POZOR
54)Nevkládejte nic do ventilačního
systému vozidla (například voňky pro
odstranění nepříjemného zápachu). Riziko
poškození nebo vzniku požáru.
55)Neotevírejte okruh chladicí kapaliny. Je
to nebezpečné pro oči a kůži.
UPOZORNĚNÍ
2)Systém používá chladivo R134a nebo
R1234yf , které je ve shodě s předpisy
platnými v zemi dovozu vozidla (typ
chladiva je vyznačen na štítku v motorovém
prostoru). Použitím jiných chladiv se naruší
účinnost a celistvost klimatizace. Navíc je
nutno použít i maziva kompresoru
kompatibilní s výše uvedeným chladivem.
PARKOVACÍ
SENZORY
57) 56)
13) 14) 15)
Princip činnosti
Ultrazvuková čidla instalovaná v zadním
nárazníku (podle typu vozidla) „měří“
vzdálenost mezi vozidlem a překážkou.
Pokud tato čidla zaznamenají překážku,
spustí akustický signál, jehož frekvence
se zvyšuje s přibližováním se
k překážce, dokud se nespojí v souvislý
zvuk, když je překážka přibližně
30 centimetrů od vozidla.
Poznámka: Zajistěte, aby ultrazvuková
čidla nebyla zakryta (nečistotami,
blátem, sněhem atd.).
POZN.: Systém parkovací asistence
nebere v úvahu tažná zařízení, přípojná
vozidla, atd.
15
100T40630
101T36541
56
SEZNÁMENÍ S VOZIDLEM

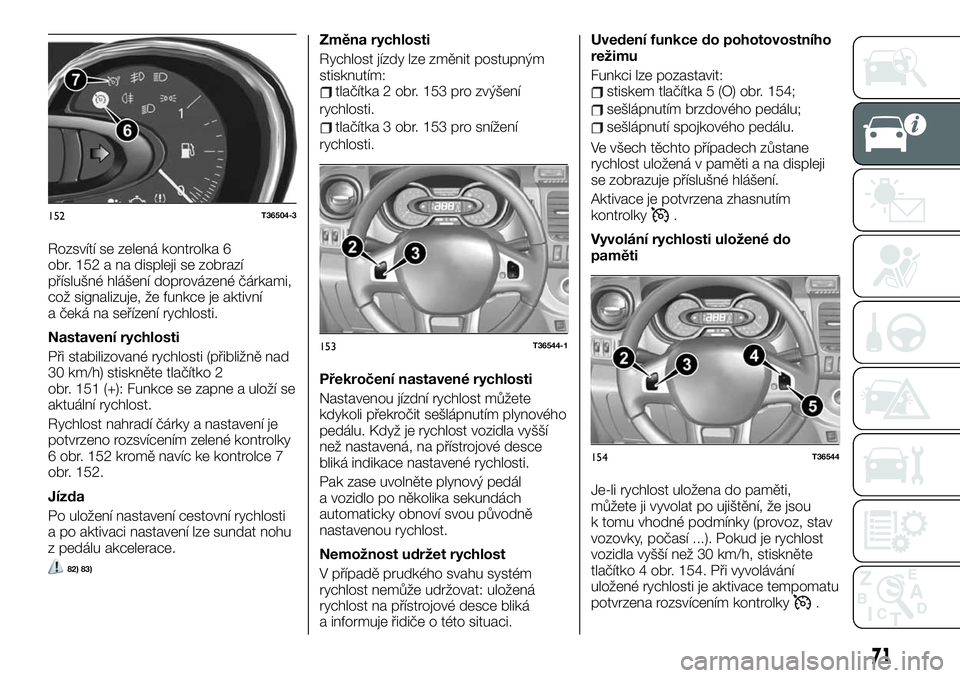

Rozsvítí se zelená kontrolka 6
obr. 152 a na displeji se zobrazí
příslušné hlášení doprovázené čárkami,
což signalizuje, že funkce je aktivní
a čeká na seřízení rychlosti.
Nastavení rychlosti
Při stabilizované rychlosti (přibližně nad
30 km/h) stiskněte tlačítko 2
obr. 151 (+): Funkce se zapne a uloží se
aktuální rychlost.
Rychlost nahradí čárky a nastavení je
potvrzeno rozsvícením zelené kontrolky
6 obr. 152 kromě navíc ke kontrolce 7
obr. 152.
Jízda
Po uložení nastavení cestovní rychlosti
a po aktivaci nastavení lze sundat nohu
z pedálu akcelerace.
82) 83)
Změna rychlosti
Rychlost jízdy lze změnit postupným
stisknutím:
tlačítka 2 obr. 153 pro zvýšení
rychlosti.
tlačítka 3 obr. 153 pro snížení
rychlosti.
Překročení nastavené rychlosti
Nastavenou jízdní rychlost můžete
kdykoli překročit sešlápnutím plynového
pedálu. Když je rychlost vozidla vyšší
než nastavená, na přístrojové desce
bliká indikace nastavené rychlosti.
Pak zase uvolněte plynový pedál
a vozidlo po několika sekundách
automaticky obnoví svou původně
nastavenou rychlost.
Nemožnost udržet rychlost
V případě prudkého svahu systém
rychlost nemůže udržovat: uložená
rychlost na přístrojové desce bliká
a informuje řidiče o této situaci.Uvedení funkce do pohotovostního
režimu
Funkci lze pozastavit:
stiskem tlačítka 5 (O) obr. 154;
sešlápnutím brzdového pedálu;
sešlápnutí spojkového pedálu.
Ve všech těchto případech zůstane
rychlost uložená v paměti a na displeji
se zobrazuje příslušné hlášení.
Aktivace je potvrzena zhasnutím
kontrolky
.
Vyvolání rychlosti uložené do
paměti
Je-li rychlost uložena do paměti,
můžete ji vyvolat po ujištění, že jsou
k tomu vhodné podmínky (provoz, stav
vozovky, počasí ...). Pokud je rychlost
vozidla vyšší než 30 km/h, stiskněte
tlačítko 4 obr. 154. Při vyvolávání
uložené rychlosti je aktivace tempomatu
potvrzena rozsvícením kontrolky
.
152T36504-3
153T36544-1
154T36544
71
