2020 CITROEN JUMPER Lietošanas Instrukcija (in Latvian)

135
Tehniskie rādītāji
9L1L2L3L4
H1H2H1H2H2H3H2H3
NAizmugurējo durvju izmantojamais augstums1 5201 7901 5201 790 1 7902 0301 7902 030
OAizmugurējo durvju izmantojamais platums1 562
Sānu durvis

L1L2L3L4
H1H2H1H2H2 H3H2H3
PBīdāmo sānu durvju augstums1 4851 7551 4851 7551 755
QBīdāmo sānu durvju platums1 0751 250
Kombi

136
Tehniskie rādītāji
L1H1L2H2
A7518721 2011 322
B1 2011 7431 6512 193
C-860-860

Identifikācijas elementi

A. Ražotāja plāksnīte

Plāksnīte atrodas uz priekšējā bufera šķērsstieņa, zem motora pārsega.
1 - Eiropas Kopienas visa transportlīdzekļa tipa apstiprinājuma numurs
2 - Transportlīdzekļa identifikācijas numurs (VIN)
3 - Transportlīdzekļa pilna masa (TPM)
4 - Sastāva pilna masa (SPM)
5.1 - Maksimālā slodze uz priekšējo tiltu
5.2 - Maksimālā slodze uz aizmugurējo tiltu
B. Sērijas numurs uz
virsbūves
C. Riepas

Šī uzlīme (var atšķirties no attēlā redzamās) ir pielīmēta pie vadītāja durvju sliekšņa un norāda:– riteņu riepu izmēri;– riepas spiedienu piekrautai automašīnai.Riepu spiediens ir jāpārbauda vismaz reizi mēnesī laikā, kad riepas ir aukstas.
D. Krāsas kods
Šis atsauces numurs atrodas uz priekšējās šķērssijas zem motora pārsega.

137
Tehniskie rādītāji
9B. Sērijas numurs uz
virsbūves
C. Riepas

Šī uzlīme (var atšķirties no attēlā redzamās) ir pielīmēta pie vadītāja durvju sliekšņa un norāda:– riteņu riepu izmēri;– riepas spiedienu piekrautai automašīnai.Riepu spiediens ir jāpārbauda vismaz reizi mēnesī laikā, kad riepas ir aukstas.
D. Krāsas kods
Šis atsauces numurs atrodas uz priekšējās šķērssijas zem motora pārsega.
E. Sērijas numurs uz
virsbūves
Šis numurs atrodas zem plastmasas pārsega pie sliekšņa labajā pusē.
Uzlīmju glosārijs
Šajā sadaļā apkopoti uz uzlīmēm, kuras izvietotas automašīnā, atrodamie teksti.
Identifikācijas elementus skatiet atbilstīgajā sadaļā.
Zem motora pārsega

AOriģinālais krāsojumsKrāsaKodsKrāsojumsB
TIKAI LABOŠANAI.CBĪSTAMIAUTOMĀTISKA DZINĒJA RESTARTĒŠANA. KAD MOTORA PĀRSEGS IR ATVĒRTS, IZŅEMIET AIZDEDZES ATSLĒGU.D

1 - UZMANĪBU
ORIĢINĀLĀS SMĒRVIELAS UN ŠĶIDRUMI
MotoreļļaTransmisija
RadiatorsBremzēšana
Logu mazgāšanaStūres pastiprinātājs
SKATIET APKOPES GRĀMATIŅU.SARGĀJIET ACIS.
2 - DROŠĪBA

138
Tehniskie rādītāji
Izmantojot oriģinālās rezerves daļas, šķidrumus un smērvielas un ievērojot apkopes plānus, tiek ilgstoši garantēta automašīnas uzticamība un drošība.3 - BRIESMAS
NEATSTĀT BĒRNIEM AIZSNIEDZAMĀ VIETĀ.
NETUVINĀT LIESMAS.NEPIESKARTIES.
NENOŅEMT VĀCIŅU, JA DZINĒJS IR KARSTS
SPRĀDZIENSKODĪGS ŠĶIDRUMS
VAR IEDARBOTIES AUTOMĀTISKI, PAT JA DZINĒJS IR IZSLĒGTS.
NEATVĒRT GĀZI ZEM AUGSTA SPIEDIENA.
AUTOMĀTISKA DZINĒJA RESTARTĒŠANA. KAD MOTORA PĀRSEGS IR ATVĒRTS, IZŅEMIET AIZDEDZES ATSLĒGU.
AUGSTSPRIEGUMS
Degvielas tvertnes lūkā

BĪSTAMI, NOŅEMIET LĒNĀM.DEGVIELAS TVAIKI VAR RADĪT SAVAINOJUMUS.
Uz aizmugures vienlaidu
sēdekļa

ALai atzveltni nolocītu, pabīdiet to uz priekšu.BLAI ATVĒRTU, PAVILKT.CLA PABĪDĪTU (DAĻĒJI ATZVELTNI), PAVILKT SVIRU 1.LAI NOLOCĪTU (PILNĪBĀ ATZVELTNI), PAVILKT SVIRU 2.

139
Tehniskie rādītāji
9

DNEBRAUKT, SĒŽOT AIZ NOLOCĪTA SĒDEKĻA VAI AR BAGĀŽU PIRMAJĀ RINDĀ.ELAI NOLOCĪTU, PAVILKT.

140
Īpatnības
Ekipāžas kabīne
Ekipāžas kabīnē, kas ir pieejama furgonu versijām, ir vienlaidu sēdeklis, drošības jostas, uzglabāšanas nodalījums un sānu logi.
Tā ir atdalīta no iekraušanas zonas ar ļoti izturīgu starpsienu, nodrošinot komfortu un drošību.
Aizmugures sola tipa
sēdeklis

Šis ergonomiskais vienlaidu sēdeklis ir paredzēts četrām personām.
Nodalījuma vieta

Zem vienlaidu sēdekļa ir pieejama nodalījuma vieta.No kabīnes pabīdiet sēdekli uz priekšu, lai tai piekļūtu.
Nebīdiet sēdekli braucot.Neko nepiestipriniet kabīnes stiprinājuma konstrukcijai.Nepārsniedziet reģistrācijas apliecībā norādīto pārvadājamo pasažieru skaitu.
Aizmugurē esošajā kravas zonā ir paredzēts pārvadāt tikai preces.Mēs iesakām preces un smagus priekšmetus
novietot pēc iespējas tuvāk priekšpusei kravas zonā (tuvāk kabīnei) un nostiprināt ar
siksnām, izmantojot kravas stiprinājuma āķus uz grīdas.
Bērnu sēdeklīši
Neuzstādiet bērnu sēdeklīšus, atbalsta sēdeklīšus vai pārnēsājamās bērnu gultiņas uz kabīnes aizmugurējiem sēdekļiem.
Šasija ar kabīni /
Platforma ar kabīni
Šasijas ar kabīni un platformas ar kabīni versijas ir aprīkotas ar kabīni, fiksētu platformu un specifiskiem aizmugures lukturiem.
Šīm versijām ir pieejams arī cits aprīkojums:– dubultā kabīne;– pašizgāzējs.
Papildu informāciju par šo aprīkojumu skatiet attiecīgajā sadaļā.
Spuldzes nomaiņa
Lai iegūtu papildinformāciju par spuldžu veidiem, skatiet attiecīgo sadaļu.
Aizmugures lukturi

1.Virzienrādītāji
Veids B, PY21W – 21W
2.Bremžu lukturiVeids B, P21W – 21W
3.StāvgaismasVeids A, W5W – 5W
4.Atpakaļgaitas lukturiVeids A, W16W – 16W
5.Miglas lukturiVeids A, W16W – 16W
► Atrodiet bojāto spuldzi.

141
Īpatnības
10Aizmugures lukturi

1.Virzienrādītāji
Veids B, PY21W – 21W
2.Bremžu lukturiVeids B, P21W – 21W
3.StāvgaismasVeids A, W5W – 5W
4.Atpakaļgaitas lukturiVeids A, W16W – 16W
5.Miglas lukturiVeids A, W16W – 16W
► Atrodiet bojāto spuldzi.

► Izņemiet luktura bloka četras fiksācijas skrūves.► Velciet luktura bloku virzienā uz sevi.► Nomainiet spuldzi.Lai ievietotu spuldzi atpakaļ, veiciet šīs darbības pretējā secībā.

142
Īpatnības

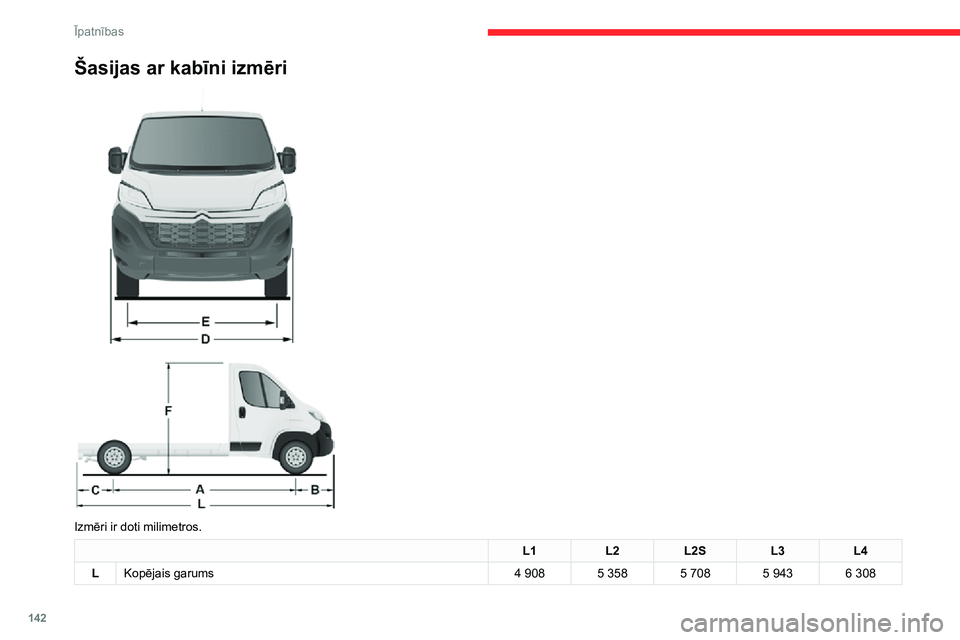

Šasijas ar kabīni izmēri


Izmēri ir doti milimetros.
L1L2L2SL3L4
LKopējais garums4 9085 3585 7085 9436 308
