2020 CITROEN JUMPER Lietošanas Instrukcija (in Latvian)

143
Īpatnības
10L1L2L2SL3L4
AGarenbāze3 0003 4503 8004 0354 035
BPriekšējā pārkare948
CAizmugures pārkare9601 325
DPlatums (ar/bez spoguļiem)2 508/2 050
-Aprīkojamais platums2 207
-Maksimālais aprīkojamais platums2 350
EPriekšējās šķērsbāzes platums1 810
-Aizmugures šķērsbāzes platums1 790
-Palielināts aizmugures šķērsbāzes platums1 980
FKopējais augstums2 254
-Maksimālais aprīkojamais augstums3 500

144
Īpatnības

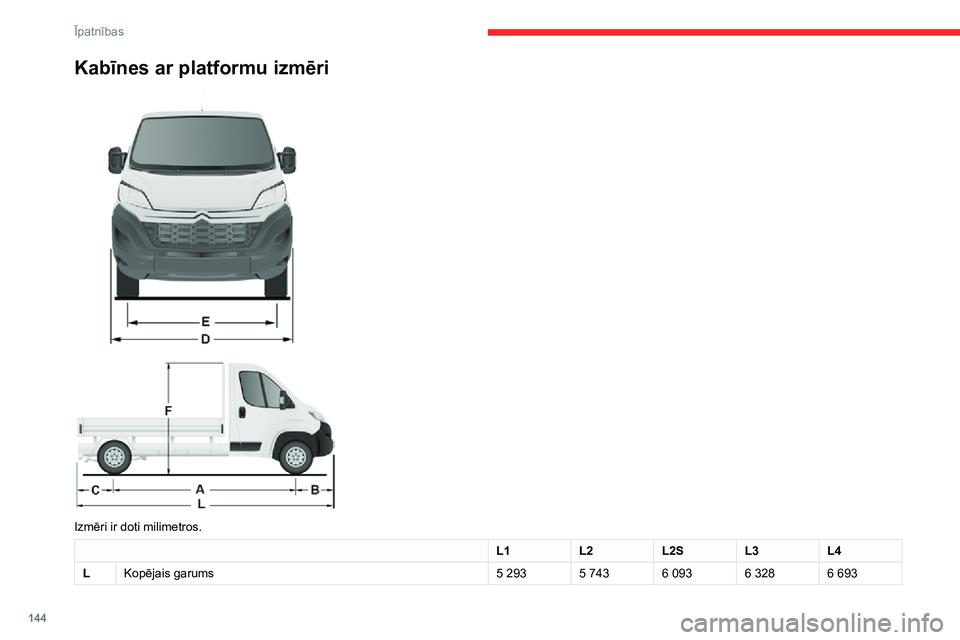

Kabīnes ar platformu izmēri


Izmēri ir doti milimetros.
L1L2L2SL3L4
LKopējais garums5 2935 7436 0936 3286 693
Dubultā kabīne
Dubultajā kabīnē, kas ir pieejama šasijai ar kabīni un platformai ar kabīni, ir vienlaidu sēdeklis, drošības jostas, uzglabāšanas nodalījums un sānu logi.

145
Īpatnības
10L1L2L2SL3L4
AGarenbāze3 0003 4503 8004 0354 035
BPriekšējā pārkare948
CAizmugures pārkare1 3451 710
DPlatums (ar/bez spoguļiem)-/2 100
-Aprīkojamais platums-
-Maksimālais aprīkojamais platums-
EPriekšējās šķērsbāzes platums1 810
-Aizmugures šķērsbāzes platums1 790
-Palielināts aizmugures šķērsbāzes platums1 980
FKopējais augstums2 153
-Maksimālais aprīkojamais augstums-
Dubultā kabīne
Dubultajā kabīnē, kas ir pieejama šasijai ar kabīni un platformai ar kabīni, ir vienlaidu sēdeklis, drošības jostas, uzglabāšanas nodalījums un sānu logi.

146
Īpatnības
Aizmugures sola tipa
sēdeklis

Šis ergonomiskais vienlaidu sēdeklis ir paredzēts četrām personām.
Nodalījuma vieta

Zem vienlaidu sēdekļa ir pieejama nodalījuma vieta.Pabīdiet sēdekli uz priekšu, lai tai piekļūtu.
Nebīdiet sēdekli braucot.Neko nepiestipriniet kabīnes stiprinājuma konstrukcijai.Nepārsniedziet reģistrācijas apliecībā norādīto pārvadājamo pasažieru skaitu.
Bērnu sēdeklīši
Neuzstādiet bērnu sēdeklīšus, atbalsta sēdeklīšus vai pārnēsājamās bērnu
gultiņas uz kabīnes aizmugurējiem sēdekļiem.
Šasijas ar dubulto kabīni / platformas ar dubulto kabīni izmēri


Izmēri ir doti milimetros.

147
Īpatnības
10Šasijas ar dubulto kabīni / platformas ar dubulto kabīni izmēri


Izmēri ir doti milimetros.

148
Īpatnības
Šasija ar dubulto kabīniPlatforma ar dubulto kabīni
L3L4L2L3L4
LKopējais garums5 8436 2085 7386 2286 678
AGarenbāze4 0353 4504 035
BPriekšējā pārkare948948
CAizmugures pārkare8601 2251 3401 2451 695
DPlatums (ar/bez spoguļiem)2 508/2 050-/2 100
-Aprīkojamais platums--
-Maksimālais aprīkojamais platums--
EPriekšējās šķērsbāzes platums1 8101 810
-Aizmugures šķērsbāzes platums1 7901 790
-Palielināts aizmugures šķērsbāzes platums1 9801 980
FKopējais augstums2 2542 153
-Maksimālais aprīkojamais augstums--
Pašizgāzējs

Gāžamo kasti paceļ automašīnas akumulatora darbināta hidroelektriska iekārta.

Pacelšana un nolaišana tiek kontrolēta, piespiežot attiecīgās pogas uz magnētiskās un noņemamās tālvadības pults, kas atrodas uz balsta kabīnē.Gāžamo kasti paceļ iekārtas motors.

149
Īpatnības
10Pašizgāzējs

Gāžamo kasti paceļ automašīnas akumulatora darbināta hidroelektriska iekārta.

Pacelšana un nolaišana tiek kontrolēta, piespiežot attiecīgās pogas uz magnētiskās un noņemamās tālvadības pults, kas atrodas uz balsta kabīnē.Gāžamo kasti paceļ iekārtas motors.
Nolaišanu veic solenoīda vārsts, kas atver statņa eļļas padevi.Pateicoties pretnokrišanas sistēmai, gāžamās kastes nolaišana, statiska stāvēšana un pacelšana notiek droši.
Ieteikumi par drošību

Nekad nebrauciet ar nolaistu pakaļējo bortu.Pārliecinieties, ka izkraušanas laikā apkārt (uz zemes vai augstāk par to) nav cilvēku vai šķēršļu.Nekad neatstājiet gāžamo kasti paceltu, ja tā netiek izmantota.Pakaļējā borta augšdaļai sagāšanas laikā vienmēr ir jābūt bloķētai.Ievērojiet automašīnas taras plates kravnesību.
Regulāri pārbaudiet, vai piekares ir labā stāvoklī un riepas piepumpētas līdz ieteicamajam spiedienam.Izkārtojiet kravu vienmērīgi pa gāžamo kasti.Pārvadājiet homogēnus produktus, kas viegli plūst.Nekādā gadījumā nebrauciet, pat ne lēnām, ar paceltu gāžamo kasti.
Izgāšanu veiciet uz līdzenas un cietas virsmas: slīpa vai nelīdzena virsma var radīt gravitācijas centra nobīdi, kas ietekmē visas automašīnas stabilitāti.

150
Īpatnības
Specifikācijas
AprīkojumsInformācija
PašizgāzējsPašizgāzēja pamatne sastāv no divām 2,5 mm biezām, cinkotām īpaši izturīgām tērauda plātnēm, kas gareniski pa vidu ir ar lāzeru sakausētas kopā.Pašizgāzējs ar virsbūvei atbilstošu krāsojumu
Pašizgāzēja uzbūveDivas galvenās garensijas no galvanizēta īpaši izturīga tērauda.Viena plakangala šķērssija no tērauda caurules.Galvanizēta, īpaši izturīga tērauda šķērssijas. Konstrukcijas aizsardzību pret koroziju nodrošina pulverkrāsas pārklājums.
BalstrāmisDivas „C” formas šķērssijas no īpaši izturīga, 2,5 mm bieza tērauda, kas iekšēji nostiprinātas ar paplatinātu apakšējo spārnu.Montēts uz automašīnas pamatnes ar īpaši izturīga tērauda presētiem kronšteiniem.Viena plakangala šķērssija no tērauda un mehāniski piemetinātas, karsti cinkotas caurules.Viena šķērssija ar aizmugures eņģi no cinkota tērauda.Atbalsta atdures šķērssiju galos.Aizmugurējo lukturu aizsargrežģis.Kravas automašīnas sānu aizsargi un spārnu balsti no cinkota tērauda.
PlāksnesĪpaši izturīgas, 15/10 biezuma, auksti velmētas tērauda plāksnes, kas samontētas, izmantojot nepārtrauktu lāzermetināšanu.Pretkorozijas aizsardzību nodrošina pulverkrāsas pārklājums.Plāksnes padziļinājumā ir integrēti bloķēšanas rokturi ar stiegrota cinka pārklājumu.
Kāpņu turētājsCinkota tērauda sliedes. Paneļi un šķērssijas no lakota tērauda ar appresētām skrūvēm.
Elektrosūkņa bloks12 volti / 2 kW.Ekspluatācijas temperatūra: -20 līdz +70 °C.
Hidrauliskais pacēlājsIzbīdāms nitrīda stienis, 3 korpusi, diametrs: 107 mm.Maksimālais spiediens: 20 bāri.
Hidrauliskā eļļaISO HV 46 veida minerāleļļa vai tai līdzvērtīga eļļa.
Izmēri
Šāds pielāgojums ir pieejams tikai L2 kabīnēm ar vienu sēdekļu rindu; pašizgāzēja specifikācijas skatiet tabulā zemāk.
Pašizgāzējs (mm)
Izmantojamais augstums3 200
Kopējais garums3 248
Izmantojamais platums2 000
Kopējais platums2 100
Plākšņu augstums350
Pārveidojuma masa (kg)550
L2 šasijas ar kabīni specifikācijas skatiet sadaļā par platformas versijas izmēriem.
Masas un velkamās kravas
(kg)
Piekabes ar bremzēm masa ar kravas pārcelšanu var tikt palielināta, ja ekvivalentu kravu pārliek no automašīnas, bet nepārsniedzot MTRA robežas. Brīdinājums: nepilnīgi piekrauta vilcēja automašīna var mazināt noturību uz ceļa.Braukšanai derīgā masa (MOM) ir vienāda ar masu nepiekrautā stāvoklī + vadītājs (75 kg) + pilna degvielas tvertne (90%).
