2019 TOYOTA YARIS Omistajan Käsikirja (in Finnish)

4657-3. Tee-se-itse-huolto
7
Huolto ja hoito
YARIS_F_OM_Europe_OM52K19FIn
Halogeeniajovalot
Heijastintyyppiset
Irrota liitin.
Poista kumisuojus.
Vapauta polttimoa kiinni
pitävä jousi.Paina polttimon pidinjousta
ja vapauta se koukusta.
Nosta polttimoa kiinni pitä-
vää jousta.
Irrota polttimo.
Polttimon asentamiseksi koh-
dista polttimossa olevat ulokkeet
asennusaukon loviin.
Polttimoiden vaihto
1
2
3
1
2
4
OM52K19FI.book Page 465 Thursday, November 8, 2018 3:39 PM

4667-3. Tee-se-itse-huolto
YARIS_F_OM_Europe_OM52K19FI
Asenna uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Asenna polttimoa kiinni
pitävä jousi.Laske polttimoa kiinni pitä-
vää jousi alas.
Paina polttimon pidinjousta
ja kiinnitä se sitten paikoil-
leen koukkuun.
Asenna kumisuojus.
Tarkista, että suojus on kiin-
nittynyt tukevasti. Varmistu, että kumisuojuk-
sen uloin kehä asettuu tiu-
kasti paikoilleen.
Asettele kumisuojus poltti-
mon ympärille siten että
polttimon liitin on näky-
vissä.
Asenna liitin.
5
6
1
2
7
1
2
8
OM52K19FI.book Page 466 Thursday, November 8, 2018 3:39 PM

4677-3. Tee-se-itse-huolto
7
Huolto ja hoito
YARIS_F_OM_Europe_OM52K19FI

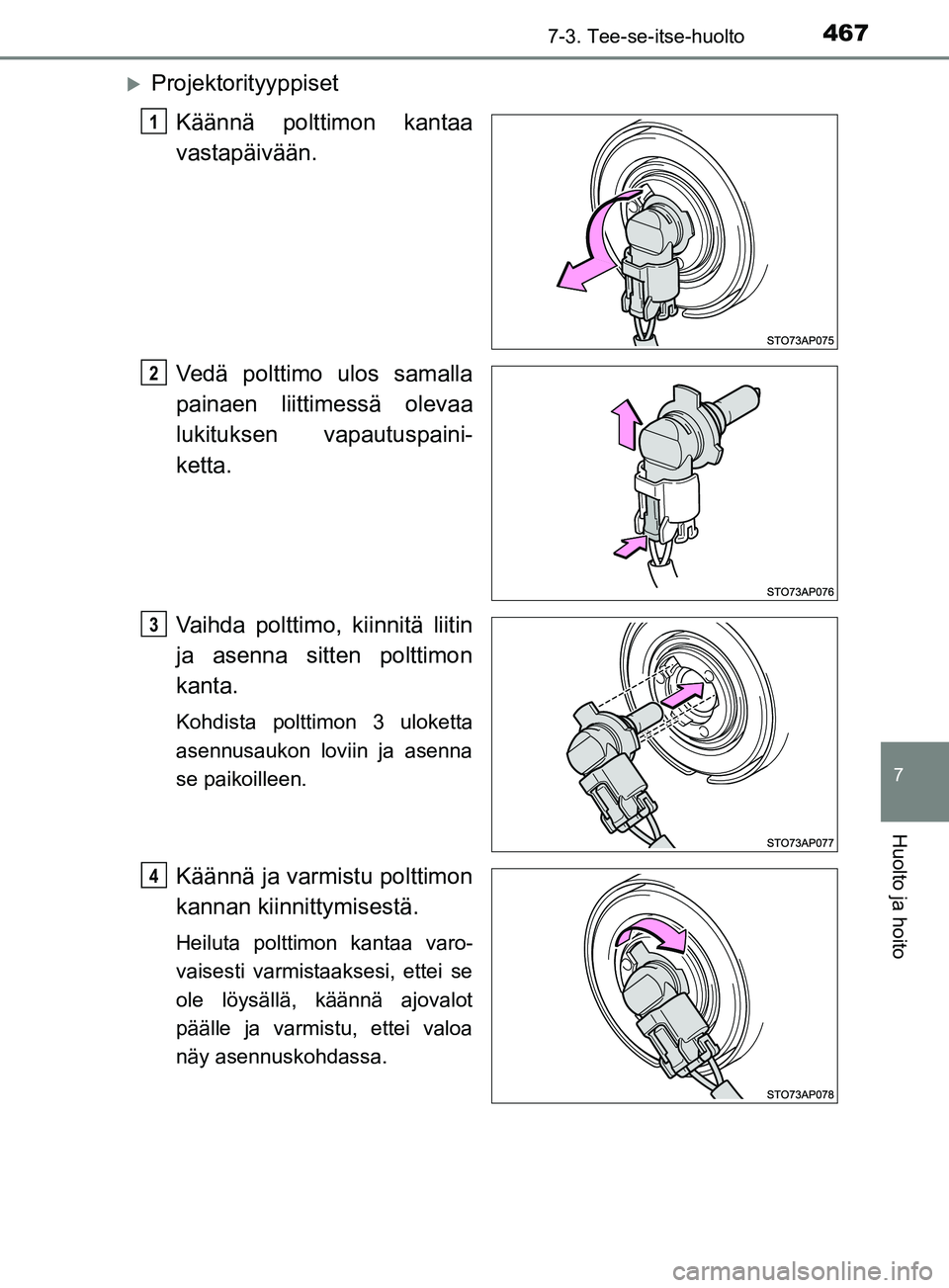

ProjektorityyppisetKäännä polttimon kantaa
vastapäivään.
Vedä polttimo ulos samalla
painaen liittimessä olevaa
lukituksen vapautuspaini-
ketta.
Vaihda polttimo, kiinnitä liitin
ja asenna sitten polttimon
kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä, käännä ajovalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.
1
2
3
14
OM52K19FI.book Page 467 Thursday, November 8, 2018 3:39 PM

4687-3. Tee-se-itse-huolto
YARIS_F_OM_Europe_OM52K19FIn
Etusumuvalot (joissakin malleissa)
Käännä ohjauspyörää vas-
takkaiseen suuntaan vaihdet-
tavasta valosta.
Käännä ohjauspyörää kohtaan
missä voit helposti työntää
kätesi renkaan ja sisälokasuojan
väliin.
Irrota ruuvi.
Irrota sisälokasuojan kiinni-
tin.
Irrota sisälokasuojaa osittain
siten, että polttimo saadaan
esille.
1
2
3
4
OM52K19FI.book Page 468 Thursday, November 8, 2018 3:39 PM

4697-3. Tee-se-itse-huolto
7
Huolto ja hoito
YARIS_F_OM_Europe_OM52K19FI

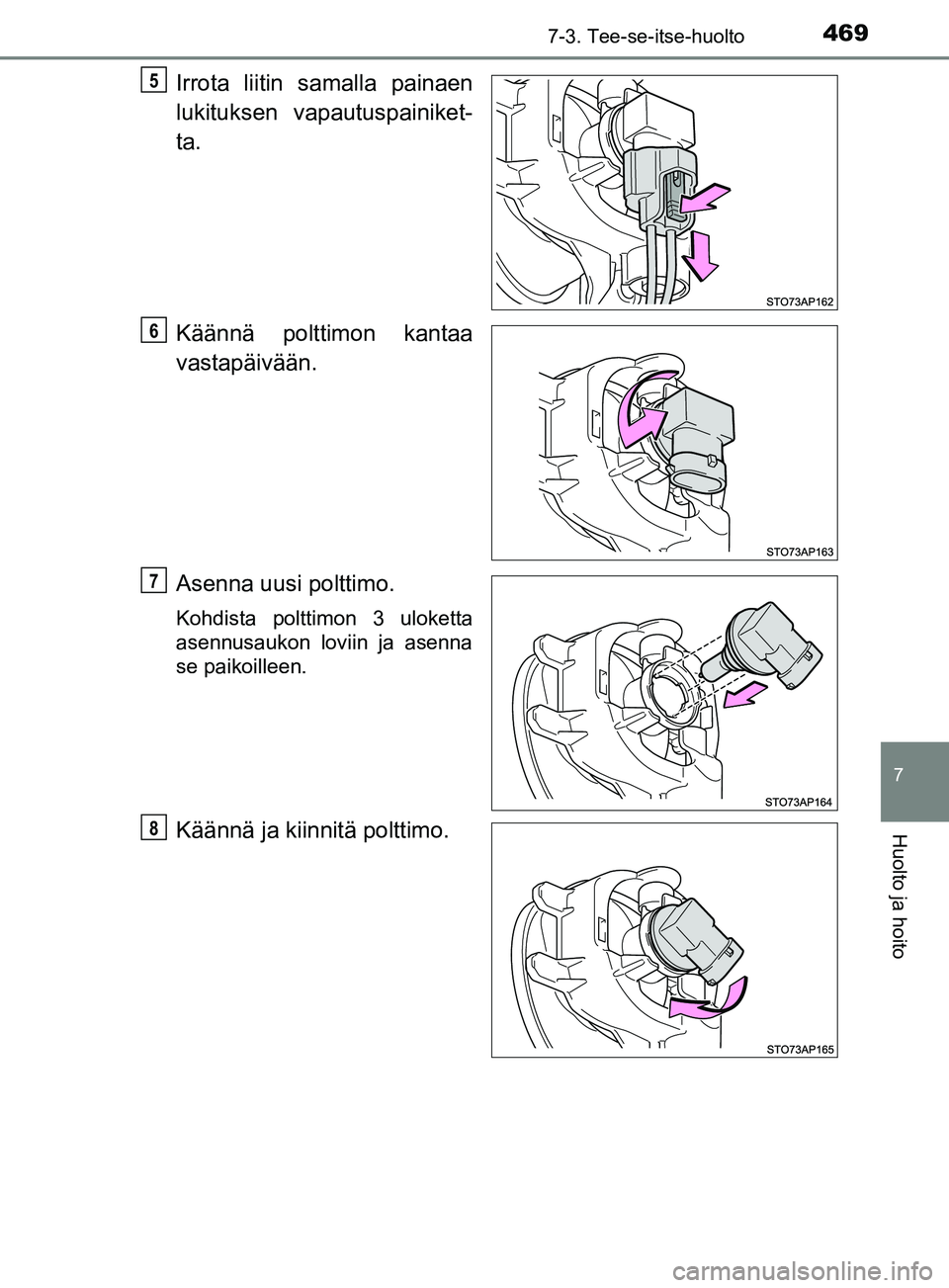

Irrota liitin samalla painaen
lukituksen vapautuspainiket-
ta.
Käännä polttimon kantaa
vastapäivään.
Asenna uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja kiinnitä polttimo.
5
6
7
8
OM52K19FI.book Page 469 Thursday, November 8, 2018 3:39 PM

4707-3. Tee-se-itse-huolto
YARIS_F_OM_Europe_OM52K19FI

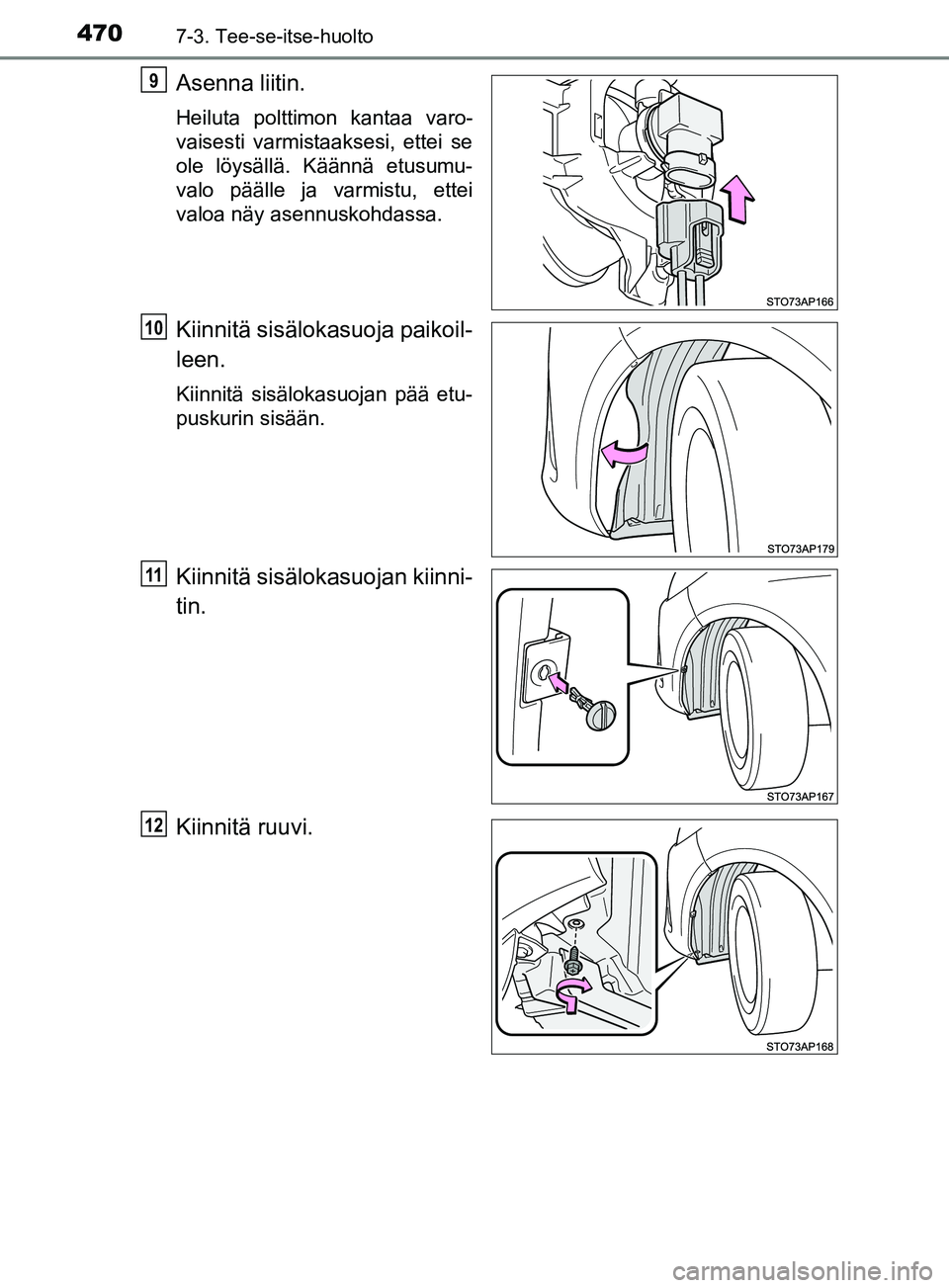

Asenna liitin.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä. Käännä etusumu-
valo päälle ja varmistu, ettei
valoa näy asennuskohdassa.
Kiinnitä sisälokasuoja paikoil-
leen.
Kiinnitä sisälokasuojan pää etu-
puskurin sisään.
Kiinnitä sisälokasuojan kiinni-
tin.
Kiinnitä ruuvi.
9
10
11
12
OM52K19FI.book Page 470 Thursday, November 8, 2018 3:39 PM

4717-3. Tee-se-itse-huolto
7
Huolto ja hoito
YARIS_F_OM_Europe_OM52K19FIn
Etuseisontavalot/päiväajovalot (polttimotyyppinen)
Käännä polttimon kantaa vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
1
Ty y p p i ATy y p p i B
2
Ty y p p i ATy y p p i B
3
OM52K19FI.book Page 471 Thursday, November 8, 2018 3:39 PM

4727-3. Tee-se-itse-huolto
YARIS_F_OM_Europe_OM52K19FIn
Etusuuntavalot
Käännä polttimon kantaa vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
1
Ty y p p i ATy y p p i B
2
Ty y p p i ATy y p p i B
3
