2019 TOYOTA YARIS Omistajan Käsikirja (in Finnish)

4737-3. Tee-se-itse-huolto
7
Huolto ja hoito
YARIS_F_OM_Europe_OM52K19FIn

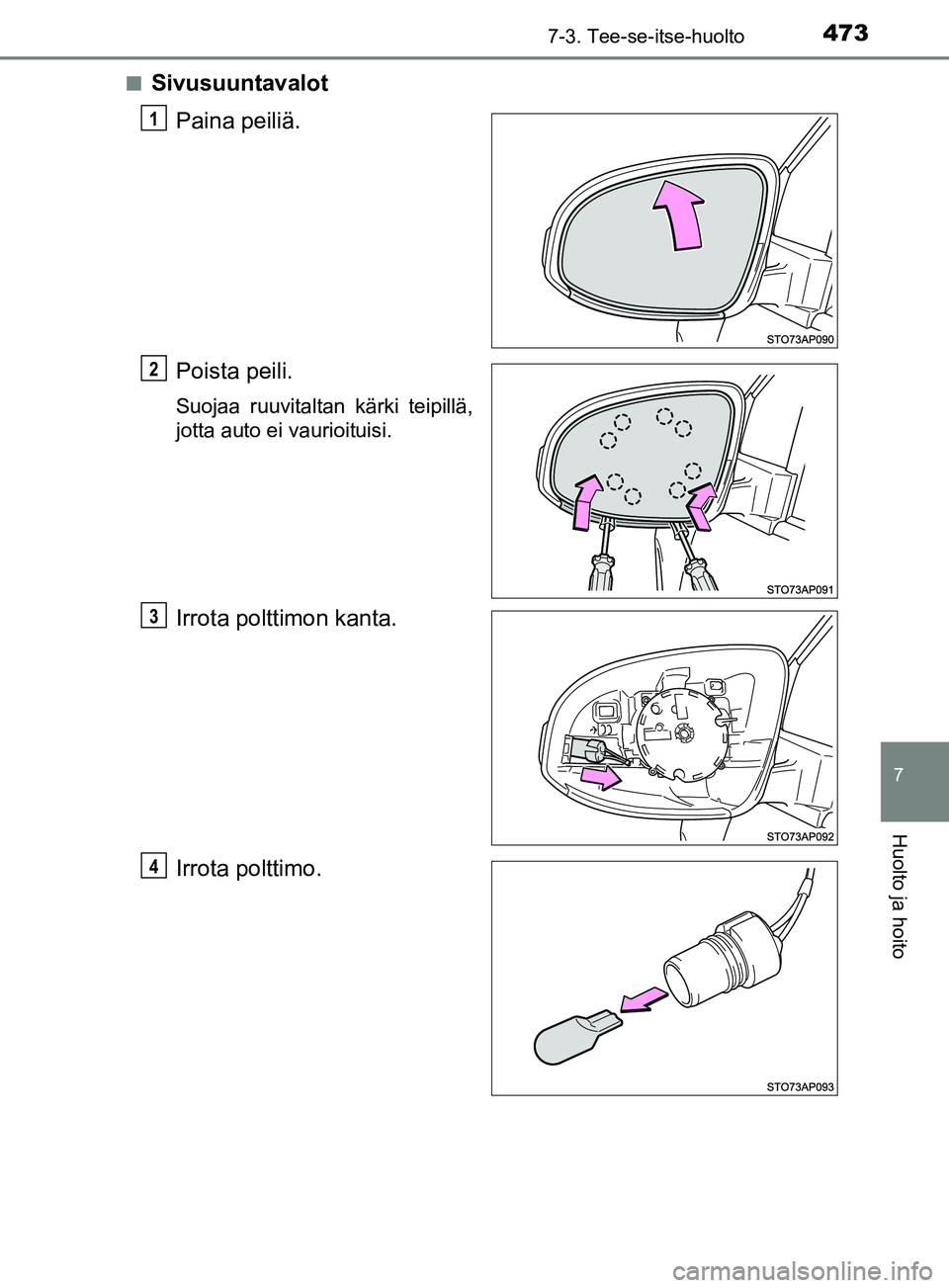

Sivusuuntavalot
Paina peiliä.
Poista peili.
Suojaa ruuvitaltan kärki teipillä,
jotta auto ei vaurioituisi.
Irrota polttimon kanta.
Irrota polttimo.
1
2
3
4
OM52K19FI.book Page 473 Thursday, November 8, 2018 3:39 PM

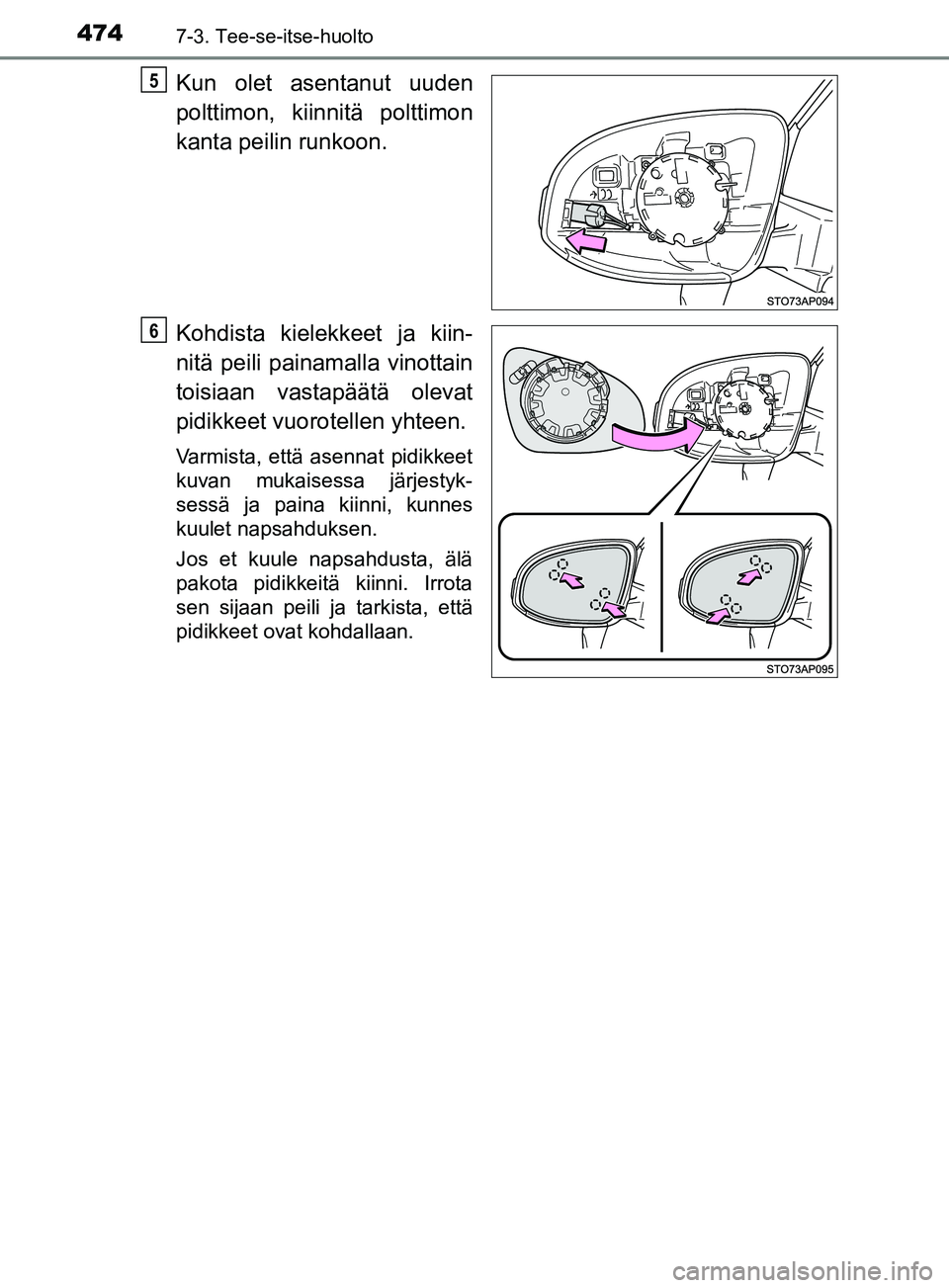

4747-3. Tee-se-itse-huolto
YARIS_F_OM_Europe_OM52K19FI
Kun olet asentanut uuden
polttimon, kiinnitä polttimon
kanta peilin runkoon.
Kohdista kielekkeet ja kiin-
nitä peili painamalla vinottain
toisiaan vastapäätä olevat
pidikkeet vuorotellen yhteen.
Varmista, että asennat pidikkeet
kuvan mukaisessa järjestyk-
sessä ja paina kiinni, kunnes
kuulet napsahduksen.
Jos et kuule napsahdusta, älä
pakota pidikkeitä kiinni. Irrota
sen sijaan peili ja tarkista, että
pidikkeet ovat kohdallaan.
5
6
OM52K19FI.book Page 474 Thursday, November 8, 2018 3:39 PM

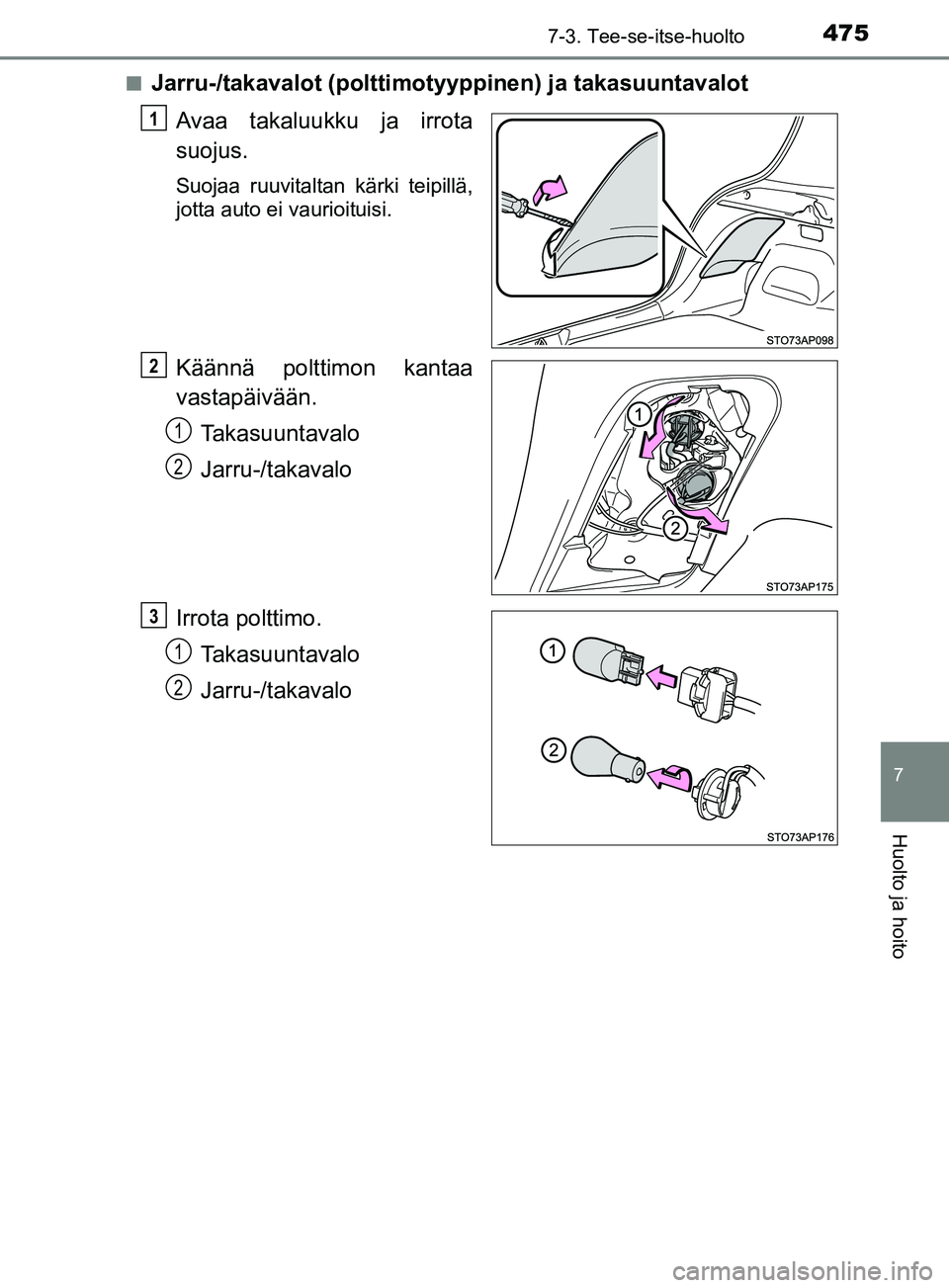

4757-3. Tee-se-itse-huolto
7
Huolto ja hoito
YARIS_F_OM_Europe_OM52K19FIn
Jarru-/takavalot (polttimotyyppinen) ja takasuuntavalot
Avaa takaluukku ja irrota
suojus.
Suojaa ruuvitaltan kärki teipillä,
jotta auto ei vaurioituisi.
Käännä polttimon kantaa
vastapäivään.Takasuuntavalo
Jarru-/takavalo
Irrota polttimo. Takasuuntavalo
Jarru-/takavalo
1
2
1
2
3
1
2
OM52K19FI.book Page 475 Thursday, November 8, 2018 3:39 PM

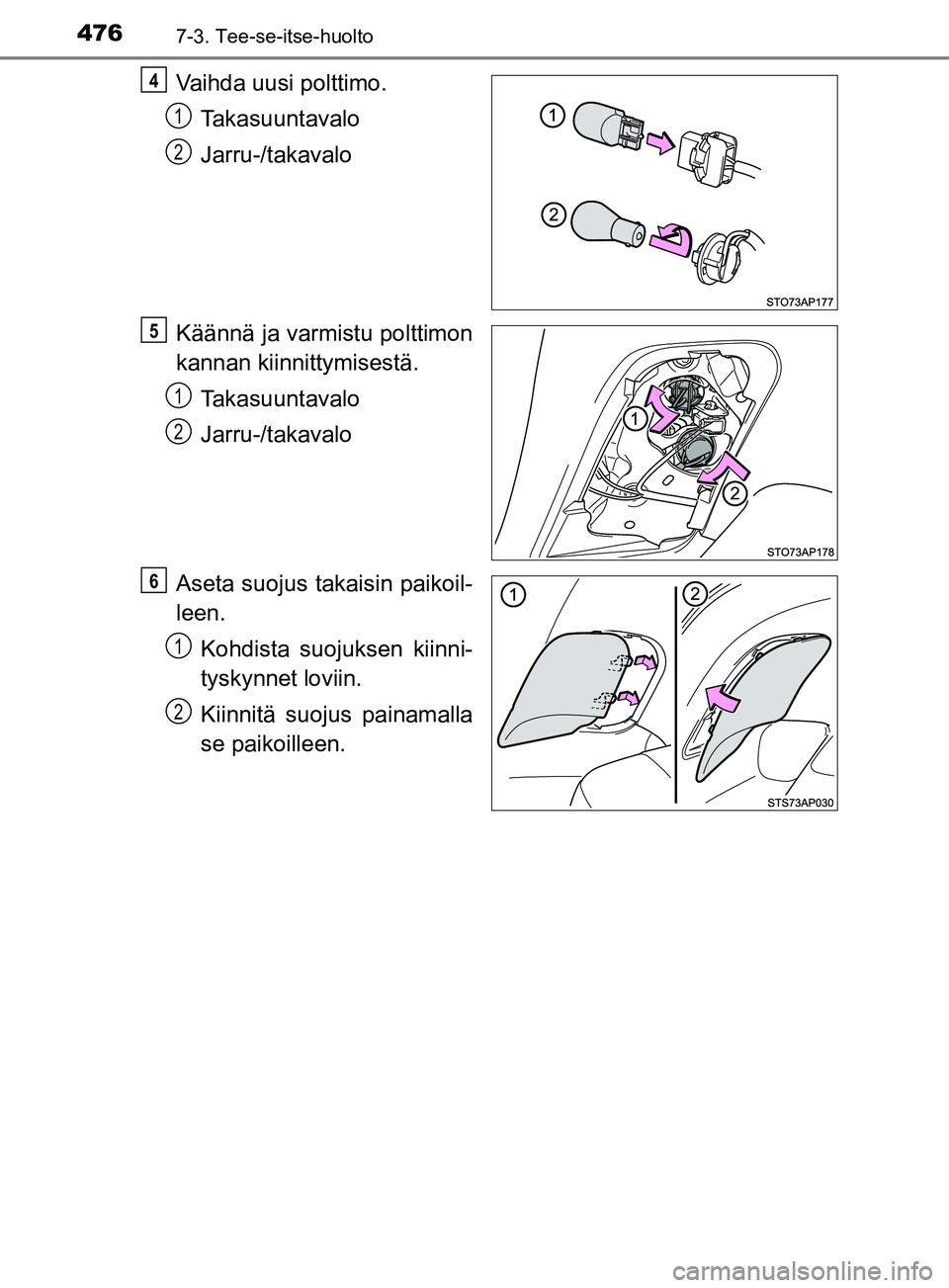

4767-3. Tee-se-itse-huolto
YARIS_F_OM_Europe_OM52K19FI
Vaihda uusi polttimo.Takasuuntavalo
Jarru-/takavalo
Käännä ja varmistu polttimon
kannan kiinnittymisestä. Takasuuntavalo
Jarru-/takavalo
Aseta suojus takaisin paikoil-
leen. Kohdista suojuksen kiinni-
tyskynnet loviin.
Kiinnitä suojus painamalla
se paikoilleen.4
1
2
5
1
2
6
1
2
OM52K19FI.book Page 476 Thursday, November 8, 2018 3:39 PM

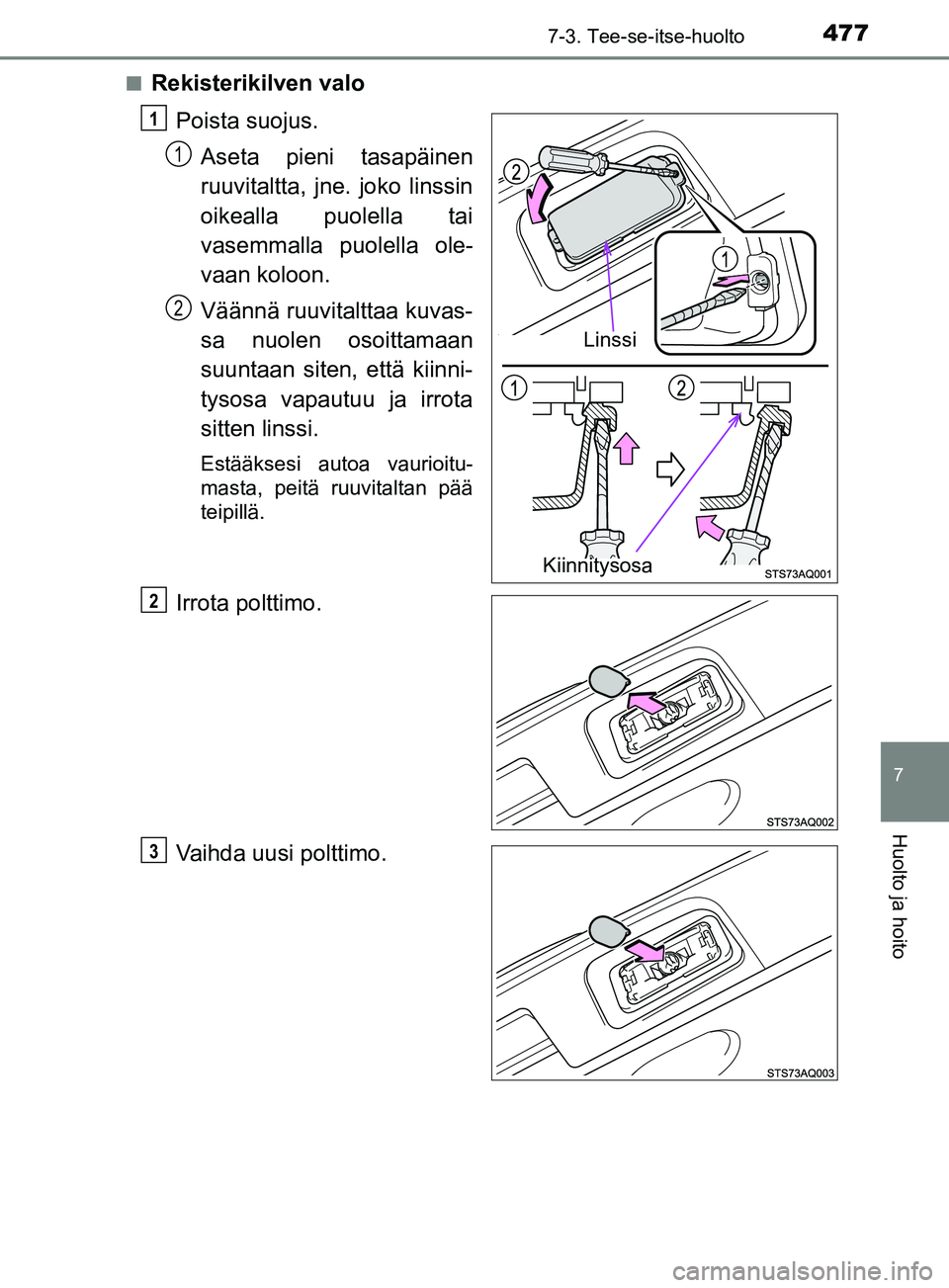

4777-3. Tee-se-itse-huolto
7
Huolto ja hoito
YARIS_F_OM_Europe_OM52K19FIn
Rekisterikilven valo
Poista suojus.Aseta pieni tasapäinen
ruuvitaltta, jne. joko linssin
oikealla puolella tai
vasemmalla puolella ole-
vaan koloon.
Väännä ruuvitalttaa kuvas-
sa nuolen osoittamaan
suuntaan siten, että kiinni-
tysosa vapautuu ja irrota
sitten linssi.
Estääksesi autoa vaurioitu-
masta, peitä ruuvitaltan pää
teipillä.
Irrota polttimo.
Vaihda uusi polttimo.
Linssi
Kiinnitysosa
1
1
2
2
3
OM52K19FI.book Page 477 Thursday, November 8, 2018 3:39 PM

4787-3. Tee-se-itse-huolto
YARIS_F_OM_Europe_OM52K19FI
Asenna linssi.Aseta linssi joko vasem-
paan tai oikeaan kiinnitys-
kohtaan.
Paina linssi paikoilleen.
Kiinnittämisen jälkeen var-
mista, että linssi on kunnolla
kiinnittynyt vetämällä sitä
kevyesti.
Kiinnitysosa
4
1
2
OM52K19FI.book Page 478 Thursday, November 8, 2018 3:39 PM

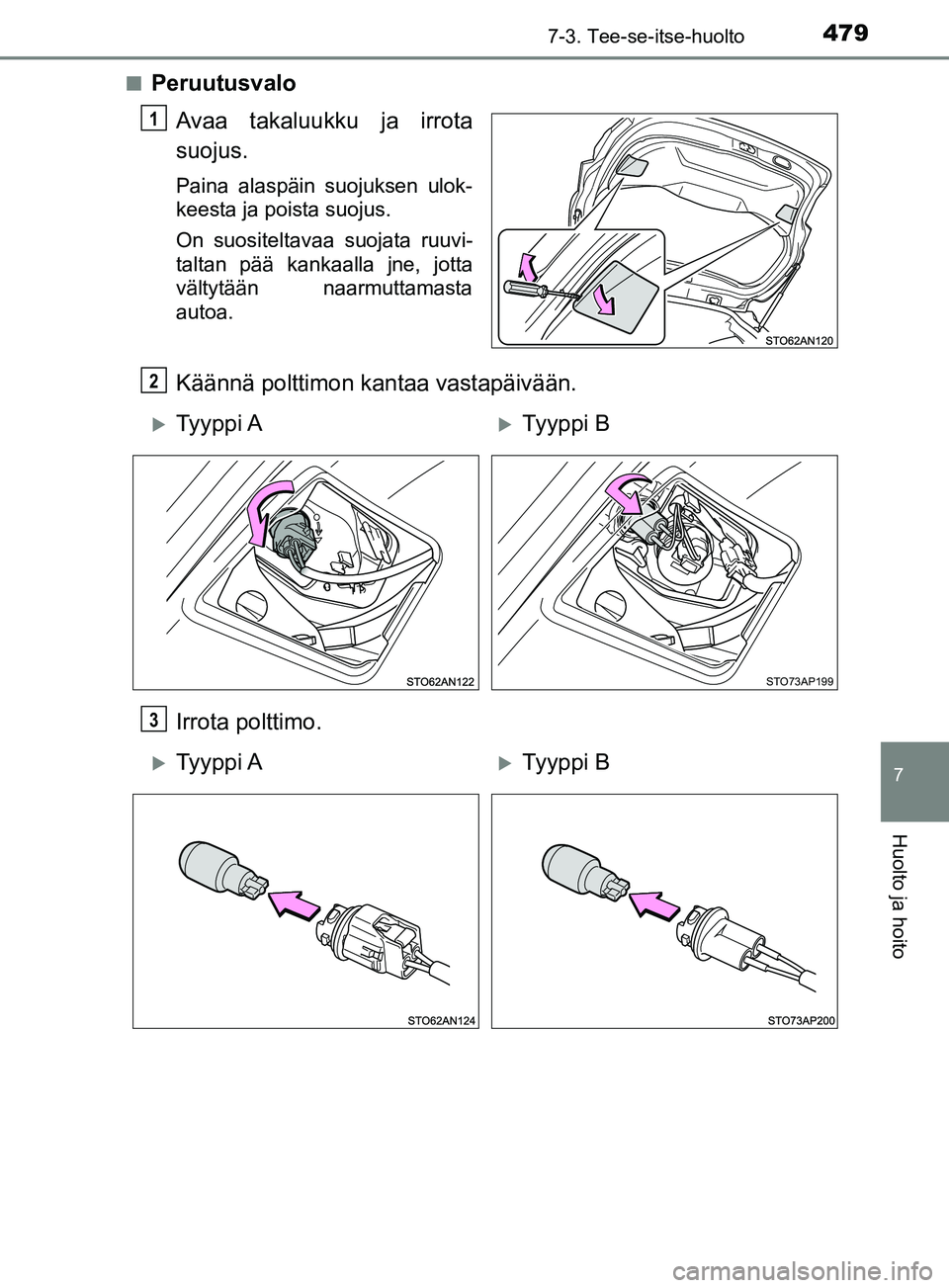

4797-3. Tee-se-itse-huolto
7
Huolto ja hoito
YARIS_F_OM_Europe_OM52K19FIn
Peruutusvalo
Avaa takaluukku ja irrota
suojus.
Paina alaspäin suojuksen ulok-
keesta ja poista suojus.
On suositeltavaa suojata ruuvi-
taltan pää kankaalla jne, jotta
vältytään naarmuttamasta
autoa.
Käännä polttimon kantaa vastapäivään.
Irrota polttimo.
1
2
Ty y p p i ATy y p p i B
STO73AP199
3
Ty y p p i ATy y p p i B
OM52K19FI.book Page 479 Thursday, November 8, 2018 3:39 PM

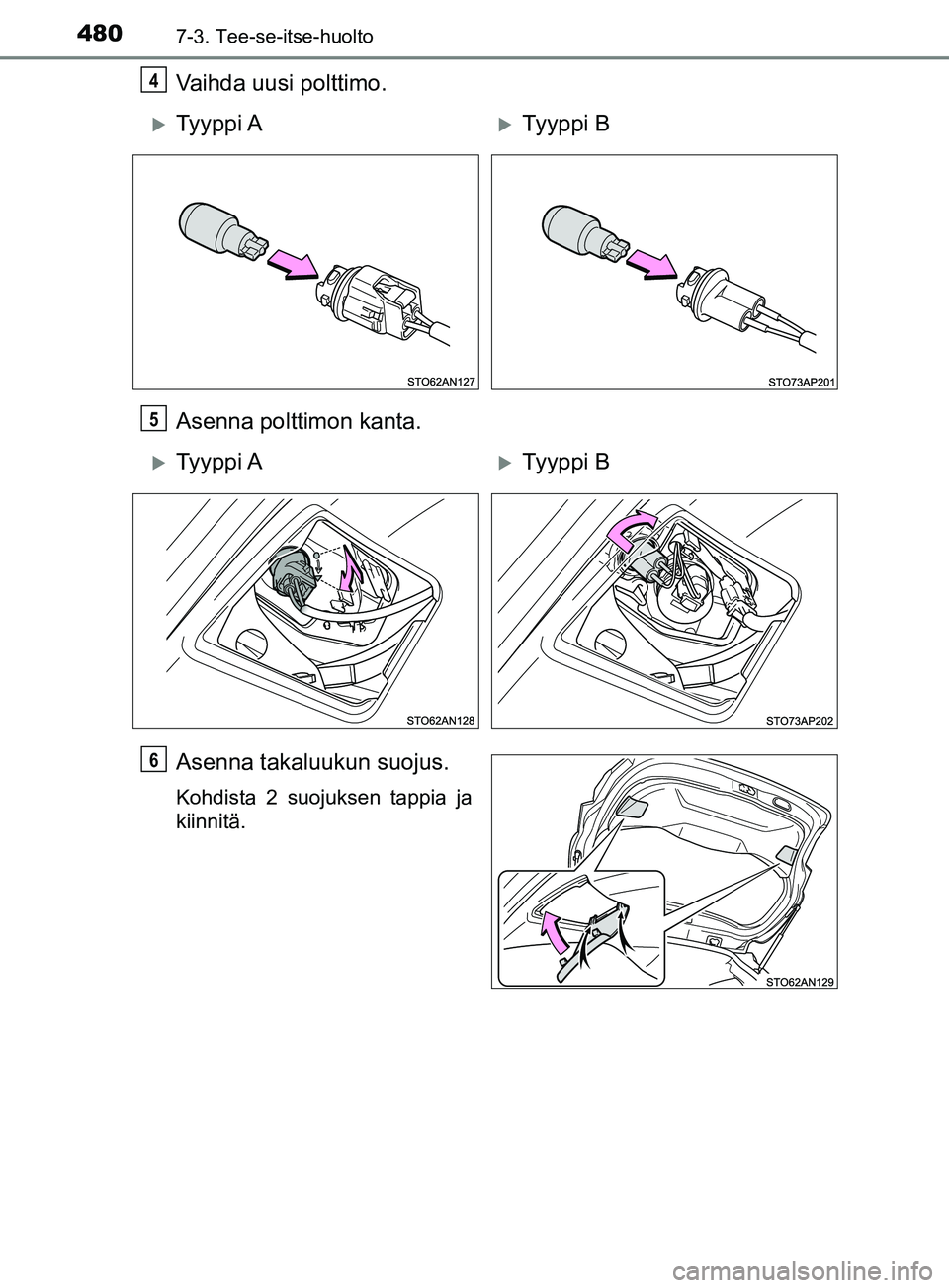

4807-3. Tee-se-itse-huolto
YARIS_F_OM_Europe_OM52K19FI
Vaihda uusi polttimo.
Asenna polttimon kanta.
Asenna takaluukun suojus.
Kohdista 2 suojuksen tappia ja
kiinnitä.
4
Ty y p p i ATy y p p i B
5
Ty y p p i ATy y p p i B
6
