2019 TOYOTA YARIS Omistajan Käsikirja (in Finnish)

4177-3. Tee-se-itse-huolto
7
Huolto ja hoito
YARIS_F_OM_Europe_OM52K19FI

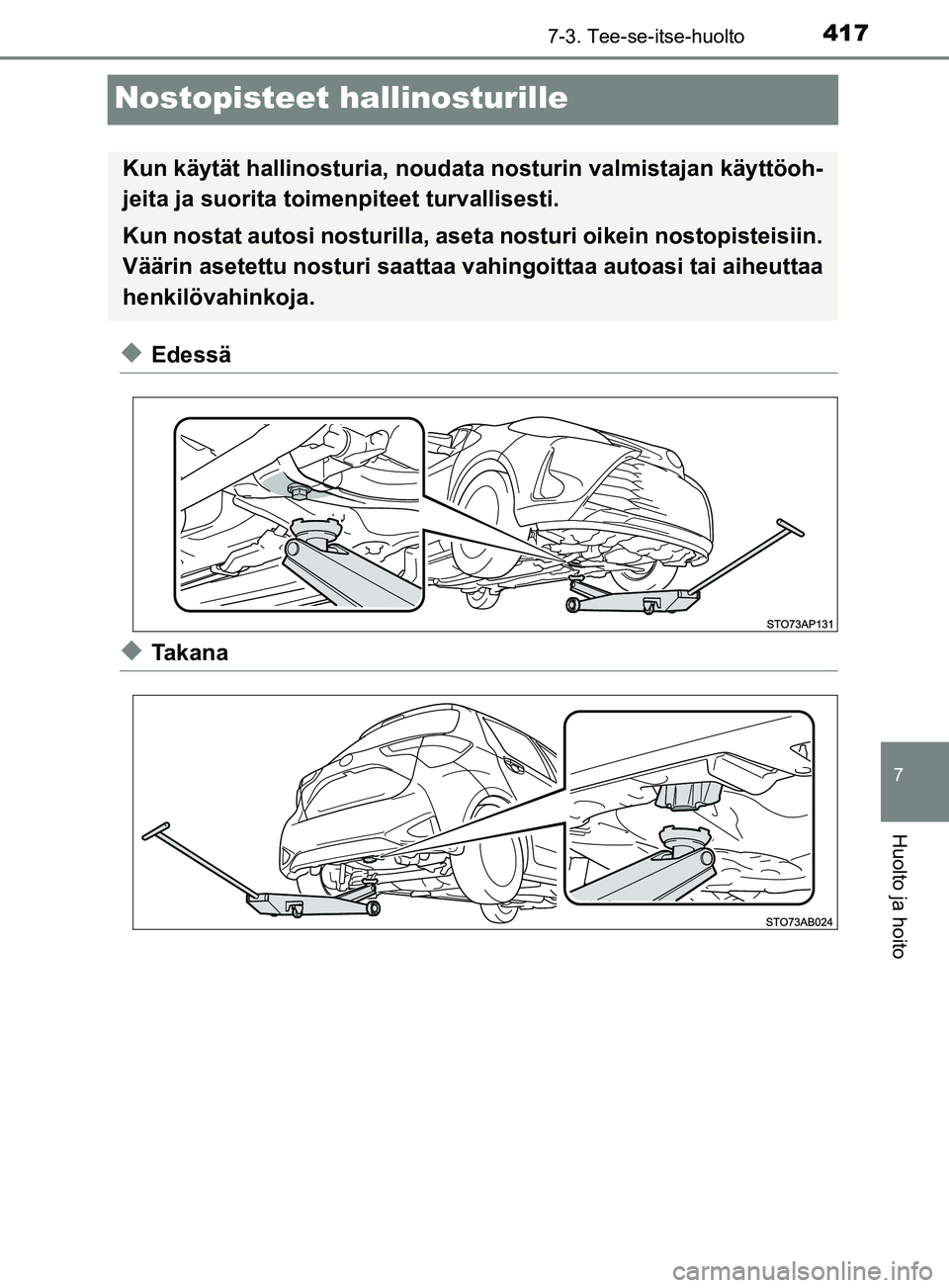

Nostopisteet hallinosturille
uEdessä
uTakana
Kun käytät hallinosturia, noudata nosturin valmistajan käyttöoh-
jeita ja suorita toimenpiteet turvallisesti.
Kun nostat autosi nosturilla, aseta nosturi oikein nostopisteisiin.
Väärin asetettu nosturi saattaa vahingoittaa autoasi tai aiheuttaa
henkilövahinkoja.
OM52K19FI.book Page 417 Thursday, November 8, 2018 3:39 PM

4187-3. Tee-se-itse-huolto
YARIS_F_OM_Europe_OM52K19FIHUOMAA
n

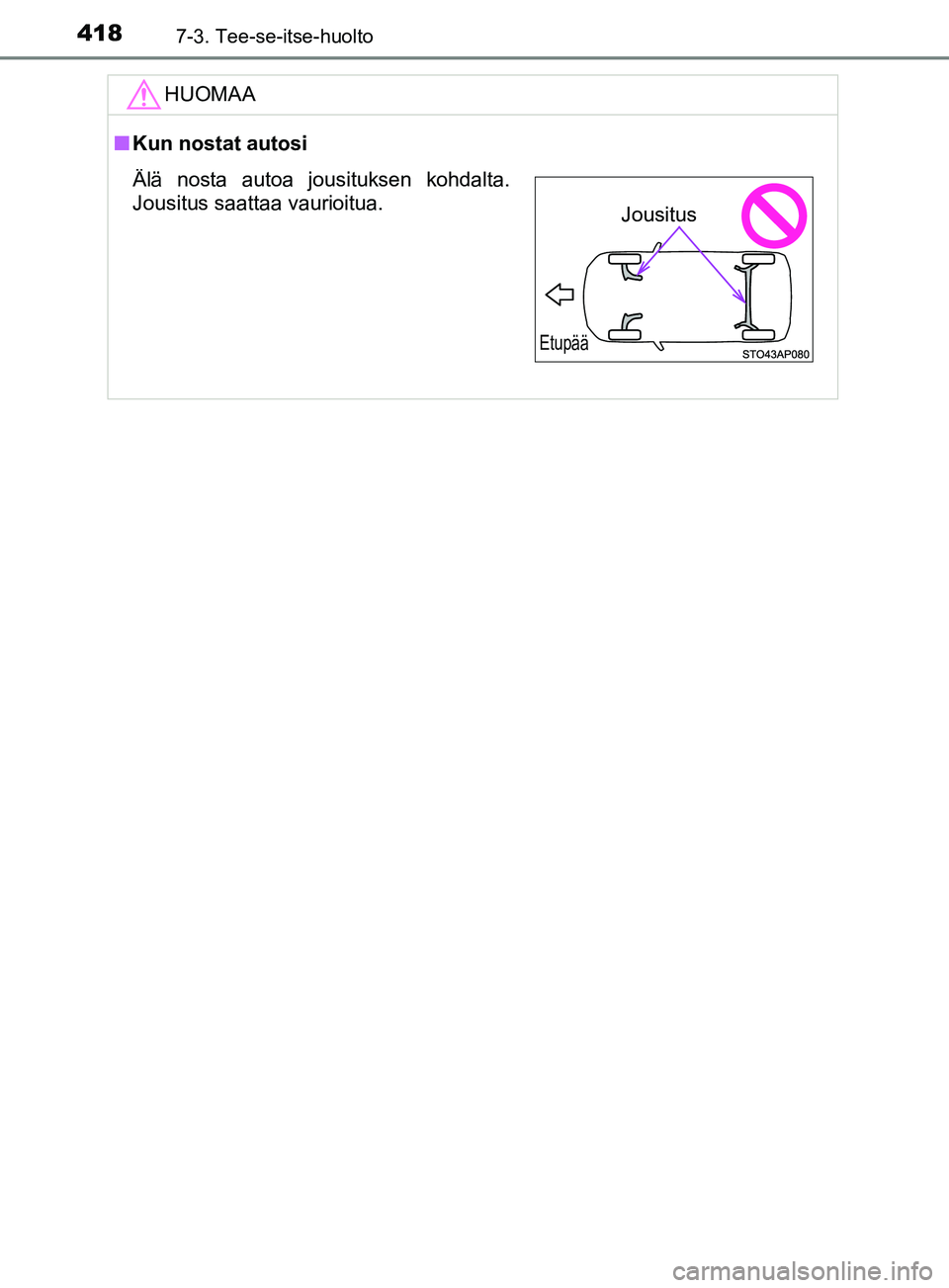

Kun nostat autosi
Älä nosta autoa jousituksen kohdalta.
Jousitus saattaa vaurioitua.
Etupää
Jousitus
OM52K19FI.book Page 418 Thursday, November 8, 2018 3:39 PM

4197-3. Tee-se-itse-huolto
7
Huolto ja hoito
YARIS_F_OM_Europe_OM52K19FI
Moottoritila
n1KR-FE-moottori
Sulakerasiat (S. 457)
Moottoriöljyn mittatikku ( S. 422)
Moottoriöljyn täyttöaukon
korkki ( S. 424)
Akku ( S. 430) Moottorin jäähdytys-
nestesäiliö (
S. 427)
Sähkötoiminen
jäähdytystuuletin
Lauhdutin ( S. 429)
Jäähdytin ( S. 429)
Pesunestesäiliö ( S. 433)1
2
3
4
5
6
7
8
9
OM52K19FI.book Page 419 Thursday, November 8, 2018 3:39 PM

4207-3. Tee-se-itse-huolto
YARIS_F_OM_Europe_OM52K19FIn

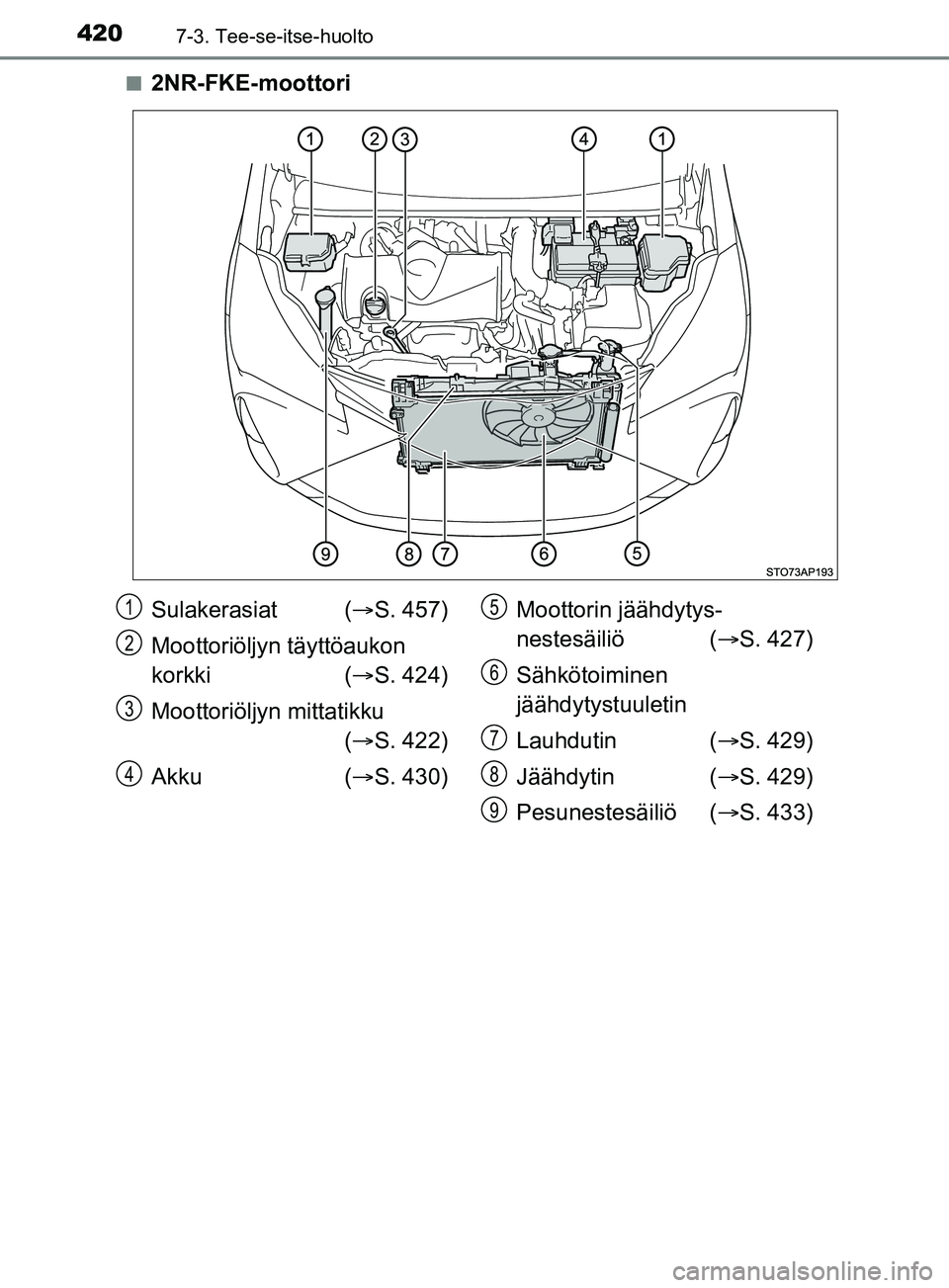

2NR-FKE-moottori
Sulakerasiat (
S. 457)
Moottoriöljyn täyttöaukon
korkki ( S. 424)
Moottoriöljyn mittatikku ( S. 422)
Akku ( S. 430) Moottorin jäähdytys-
nestesäiliö (
S. 427)
Sähkötoiminen
jäähdytystuuletin
Lauhdutin ( S. 429)
Jäähdytin ( S. 429)
Pesunestesäiliö ( S. 433)1
2
3
4
5
6
7
8
9
OM52K19FI.book Page 420 Thursday, November 8, 2018 3:39 PM

4217-3. Tee-se-itse-huolto
7
Huolto ja hoito
YARIS_F_OM_Europe_OM52K19FIn

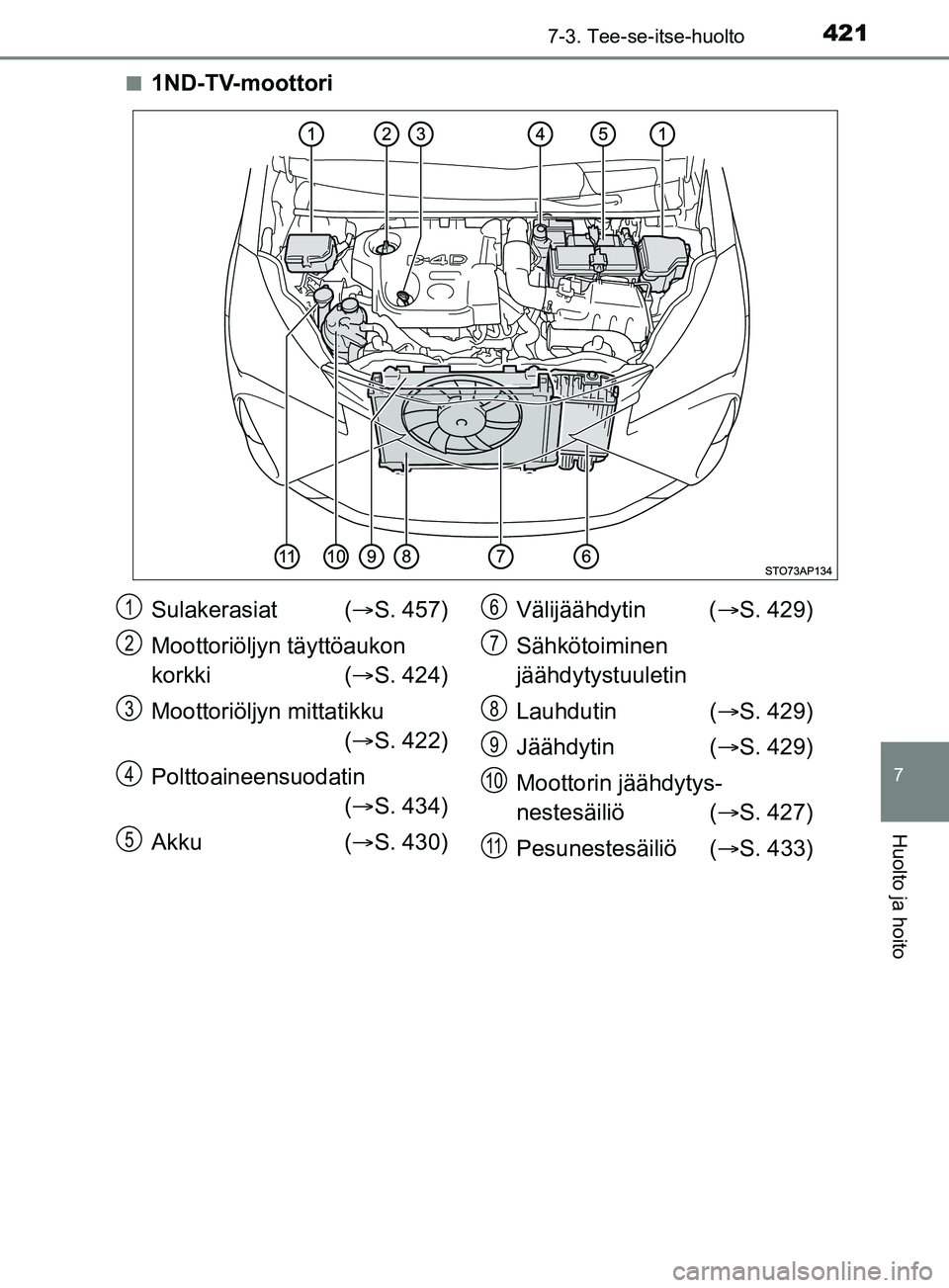

1ND-TV-moottori
Sulakerasiat (
S. 457)
Moottoriöljyn täyttöaukon
korkki ( S. 424)
Moottoriöljyn mittatikku ( S. 422)
Polttoaineensuodatin ( S. 434)
Akku ( S. 430) Välijäähdytin (
S. 429)
Sähkötoiminen
jäähdytystuuletin
Lauhdutin ( S. 429)
Jäähdytin ( S. 429)
Moottorin jäähdytys-
nestesäiliö ( S. 427)
Pesunestesäiliö ( S. 433)1
2
3
4
5
6
7
8
9
10
11
OM52K19FI.book Page 421 Thursday, November 8, 2018 3:39 PM

4227-3. Tee-se-itse-huolto
YARIS_F_OM_Europe_OM52K19FI

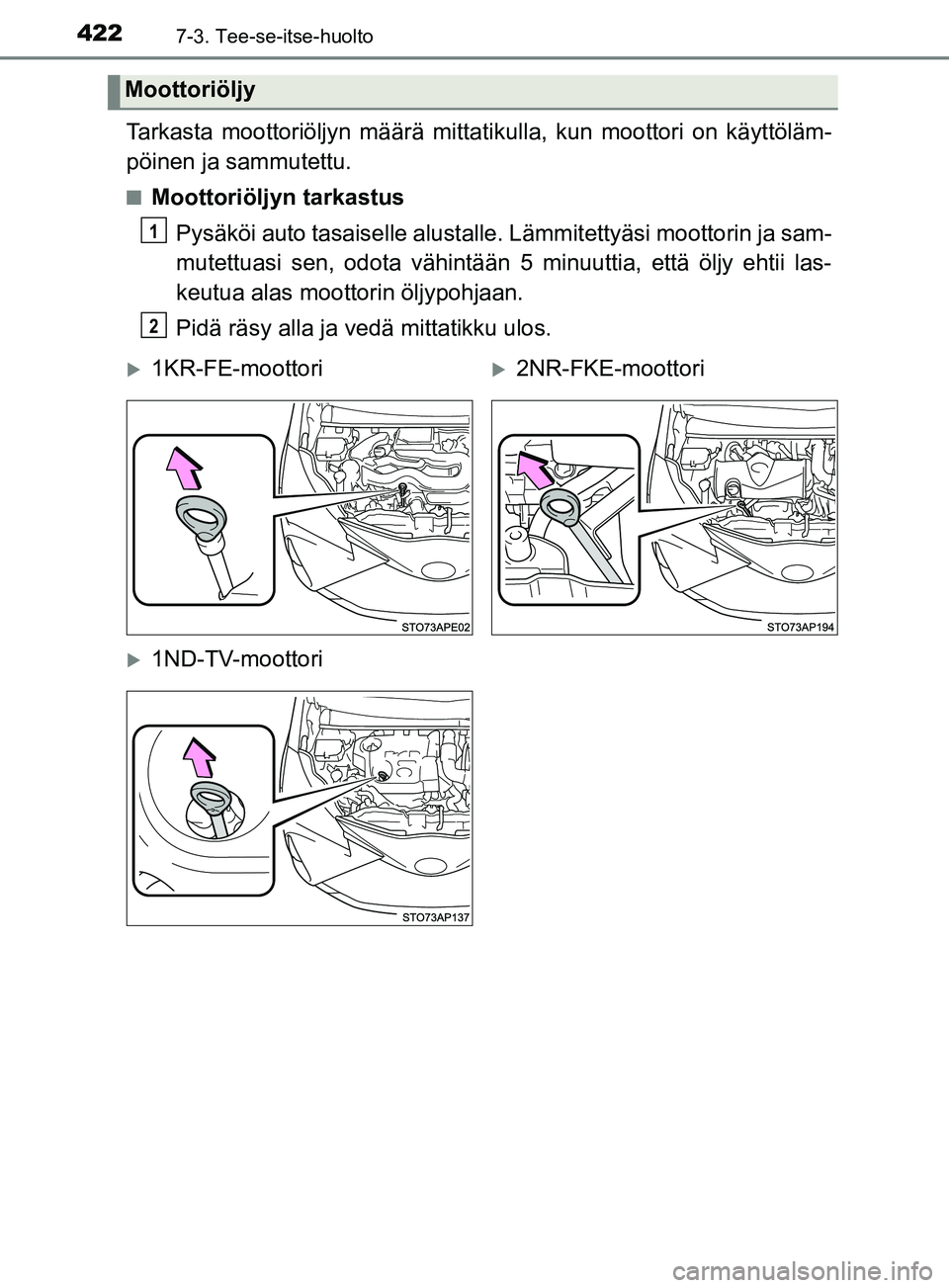

Tarkasta moottoriöljyn määrä mittatikulla, kun moottori on käyttöläm-
pöinen ja sammutettu.
nMoottoriöljyn tarkastusPysäköi auto tasaiselle alustalle. Lämmitettyäsi moottorin ja sam-
mutettuasi sen, odota vähintään 5 minuuttia, että öljy ehtii las-
keutua alas moottorin öljypohjaan.
Pidä räsy alla ja vedä mittatikku ulos.
Moottoriöljy
1
2
1KR-FE-moottori2NR-FKE-moottori
1ND-TV-moottori
OM52K19FI.book Page 422 Thursday, November 8, 2018 3:39 PM

4237-3. Tee-se-itse-huolto
7
Huolto ja hoito
YARIS_F_OM_Europe_OM52K19FI

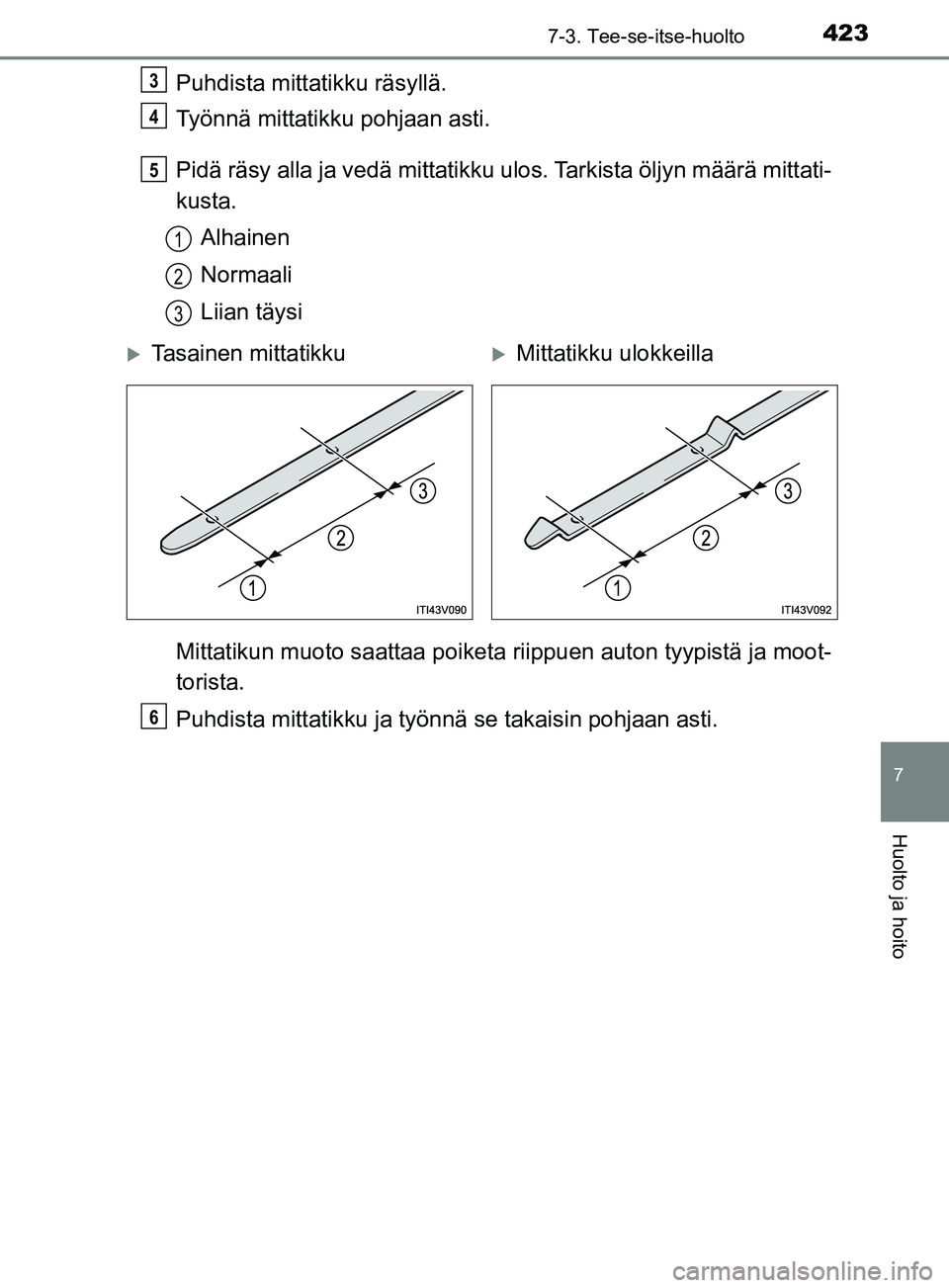

Puhdista mittatikku räsyllä.
Työnnä mittatikku pohjaan asti.
Pidä räsy alla ja vedä mittatikku ulos. Tarkista öljyn määrä mittati-
kusta.
Alhainen
Normaali
Liian täysi
Mittatikun muoto saattaa poiketa riippuen auton tyypistä ja moot-
torista.
Puhdista mittatikku ja työnnä se takaisin pohjaan asti.3
4
5
1
2
3
Tasainen mittatikkuMittatikku ulokkeilla
6
OM52K19FI.book Page 423 Thursday, November 8, 2018 3:39 PM

4247-3. Tee-se-itse-huolto
YARIS_F_OM_Europe_OM52K19FIn

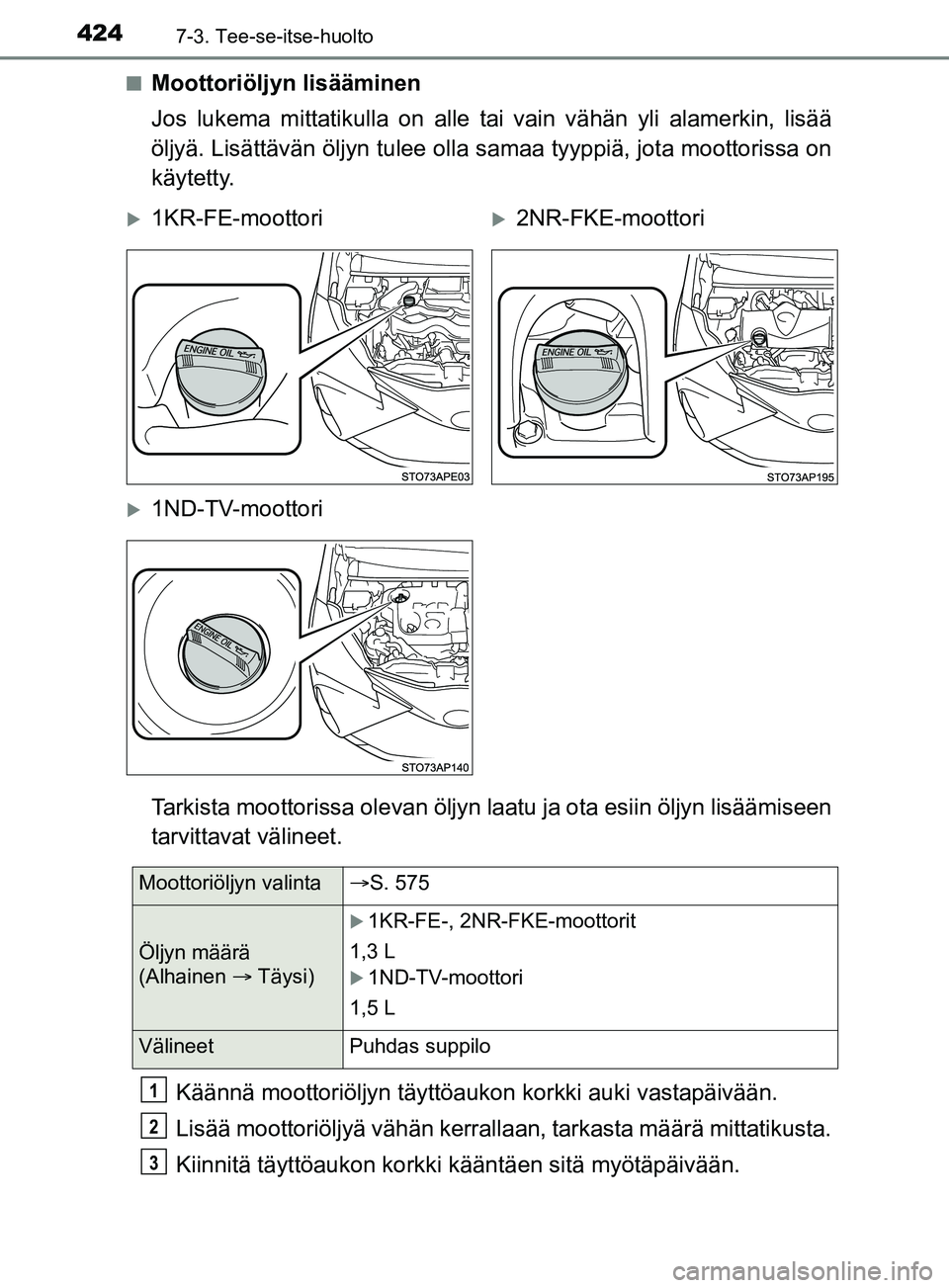

Moottoriöljyn lisääminen
Jos lukema mittatikulla on alle ta
i vain vähän yli alamerkin, lisää
öljyä. Lisättävän öljyn tulee olla samaa tyyppiä, jota moottorissa on
käytetty.
Tarkista moottorissa olevan öljyn laatu ja ota esiin öljyn lisäämiseen
tarvittavat välineet.
Käännä moottoriöljyn täyttöaukon korkki auki vastapäivään.
Lisää moottoriöljyä vähän kerrallaan, tarkasta määrä mittatikusta.
Kiinnitä täyttöaukon korkki kääntäen sitä myötäpäivään.
1KR-FE-moottori2NR-FKE-moottori
1ND-TV-moottori
Moottoriöljyn valinta S. 575
Öljyn määrä
(Alhainen  Täysi)
1KR-FE-, 2NR-FKE-moottorit
1,3 L
1ND-TV-moottori
1,5 L
Välineet Puhdas suppilo
1
2
3
OM52K19FI.book Page 424 Thursday, November 8, 2018 3:39 PM
