2019 TOYOTA YARIS Manuale de Empleo (in Spanish)

6499-1. Especificaciones
9
Especificaciones del vehículo
YARIS_F_OM_Europe_OM52K22S
*1: Vehículos sin carga
*2: Vehículos con paquete para carreteras en mal estado (sin altura del vehículo
elevado)
*3: Vehículos con paquete para carreteras en mal estado (con altura del vehículo
elevado)
*4: Neumáticos 175/65R14, 175/70R14 o 175/65R15 (5J)
*5: Neumáticos 175/65R15 (5 1/2J) o neumáticos 185/60R15 (vehículos sin paquete
para carreteras en mal estado)
*6: Neumáticos 185/60R15 (vehículos con paquete para carreteras en mal estado)
*7: Ruedas de 16 pulgadas (Tipo B)
*8: Ruedas de 16 pulgadas (Tipo A)
*9: Neumáticos 175/65R15 (5 1/2J) o 185/60R15
*10: Para los modelos de 2 ocupantes
*11: Para los modelos de 5 ocupantes
*12: Para los modelos de 2 ocupantes y vehículos de transmisión manual con 6
velocidades
*13: Para los modelos de 5 ocupantes o vehículos con Multidrive
Capacidad de
remolque
con freno
Motor 1KR-FE
730 kg (1.609 lb.)
Motor 2NR-FKE
835 kg (1.841 lb.)
Motor 1ND-TV
760 kg (1.675 lb.)
sin freno
Motor 1KR-FE
510 kg (1.124 lb.)
*10
520 kg (1.146 lb.)*11
Motor 2NR-FKE
540 kg (1.190 lb.)
*12
550 kg (1.212 lb.)*13
Motor 1ND-TV
550 kg (1.212 lb.)
Peso máximo permitido del soporte/
enganche de remolque19 kg (41 lb.)

6509-1. Especificaciones
YARIS_F_OM_Europe_OM52K22S■
Número de identificación del vehículo
El número de identificación del vehículo (VIN) es el identificador legal de
su vehículo. Este es el número de identificación principal de su Toyota. Se
utiliza para registrar la titularidad del vehículo.
Este número está impreso debajo
del asiento delantero derecho.
Este número también se encuentra
en la etiqueta del fabricante en el
lado izquierdo del pilar central.
Identificación del vehículo

6519-1. Especificaciones
9
Especificaciones del vehículo
YARIS_F_OM_Europe_OM52K22S■
Número del motor
El número del motor aparece impreso en el bloque del motor, tal y como
se muestra en la figura.
Motor 1KR-FEMotor 2NR-FKE
Motor 1ND-TV

6529-1. Especificaciones
YARIS_F_OM_Europe_OM52K22S■
Motor de gasolina
Motor 1KR-FE
Motor 2NR-FKE
Motor
Modelo1KR-FE
Tipo3 cilindros en línea, 4 tiempos, gasolina
Calibre y carrera71,0  84,0 mm (2,79  3,30 pul.)
Cilindrada998 cm3 (60,9 pul3)
Holgura de la válvula (con
el motor en frío)Admisión: 0,145 — 0,235 mm (0,006 — 0,009 pul.)
Escape: 0,275 — 0,365 mm (0,011 — 0,014 pul.)
Tensión de la correa de
transmisiónAjuste automático
Modelo2NR-FKE
Tipo4 cilindros en línea, 4 tiempos, gasolina
Calibre y carrera72,5  90,6 mm (2,85  3,57 pul.)
Cilindrada1.496 cm3 (91,3 pul3)
Holgura de la válvulaAjuste automático
Tensión de la correa de
transmisiónAjuste automático

6539-1. Especificaciones
9
Especificaciones del vehículo
YARIS_F_OM_Europe_OM52K22S
■Motor diésel
Motor 1ND-TV
Modelo1ND-TV
Tipo4 cilindros en línea, 4 tiempos, diésel
Calibre y carrera73,0  81,5 mm (2,87  3,21 pul.)
Cilindrada1.364 cm3 (83,2 pul3)
Holgura de la válvula (con
el motor en frío)
Admisión: 0,11 — 0,17 mm (0,004 — 0,007 pul.)
Escape: 0,14 — 0,20 mm (0,006 — 0,008 pul.)
Tensión de la correa de
transmisiónAjuste automático
AV I S O
■ Tipo de correa de transmisión (motor diésel)
La correa de transmisión del lado del generador es una correa de alta resistencia. Al
sustituir la correa de transmisión, utilice una correa de transmisión original de Toyota
o una correa de transmisión de alta resistencia equivalente. Si no se utiliza la correa
de transmisión de alta resistencia, la durabilidad de la correa puede ser inferior a la
esperada. La correa de transmisión de alta resistencia es una correa con núcleo de
aramida que tiene una resistencia superior a la de las correas habituales con núcleo
PET o PEN.

6549-1. Especificaciones
YARIS_F_OM_Europe_OM52K22S■
Motor de gasolina
■Motor diésel
Combustible
Tipo de combustible
Si encuentra estas etiquetas de combustible en la
gasolinera, utilice solamente el combustible
identificado con alguna de las etiquetas siguientes.

Unión Europea:
Gasolina sin plomo según el estándar europeo EN228
únicamente
Excepto Unión Europea:
Únicamente gasolina sin plomo
Número de octanos de
investigación95 o superior
Capacidad del depósito de
combustible
(referencia)
42 L (11,1 gal., 9,2 gal.Ing.)
Tipo de combustible
Si encuentra estas etiquetas de combustible en la
gasolinera, utilice solamente el combustible
identificado con alguna de las etiquetas siguientes.

Unión Europea:
Debe usar combustible diésel según el estándar
europeo EN590 o EN16734
Excepto Unión Europea:
Debe usar solamente combustible diésel que
contenga 10 ppm o menos de azufre
Solo Rusia:
Debe usar solamente combustible diésel según GOST
R52368-2005 (contenido máximo de azufre 10 ppm)
Número de cetano48 o superior
Capacidad del depósito de
combustible
(referencia)
41 L (10,8 gal., 9,0 gal.Ing.)

6559-1. Especificaciones
9
Especificaciones del vehículo
YARIS_F_OM_Europe_OM52K22S■
Capacidad de aceite (Referencia de drenaje y relleno*)
*: La capacidad del aceite del motor es una cantidad de referencia que se debe
utilizar al realizar un cambio de aceite. Caliente y apague el motor, espere cinco
minutos como mínimo y compruebe el nivel de aceite con la varilla de medición.
Lubricación del sistema (motor de gasolina)
Con filtroMotor 1KR-FE
2,8 L (3,0 qt., 2,5 qt.Ing.)
Motor 2NR-FKE
3,6 L (3,8 qt., 3,2 qt.Ing.)
Sin filtroMotor 1KR-FE
2,6 L (2,7 qt., 2,3 qt.Ing.)
Motor 2NR-FKE
3,4 L (3,6 qt., 3,0 qt.Ing.)

6569-1. Especificaciones
YARIS_F_OM_Europe_OM52K22S■

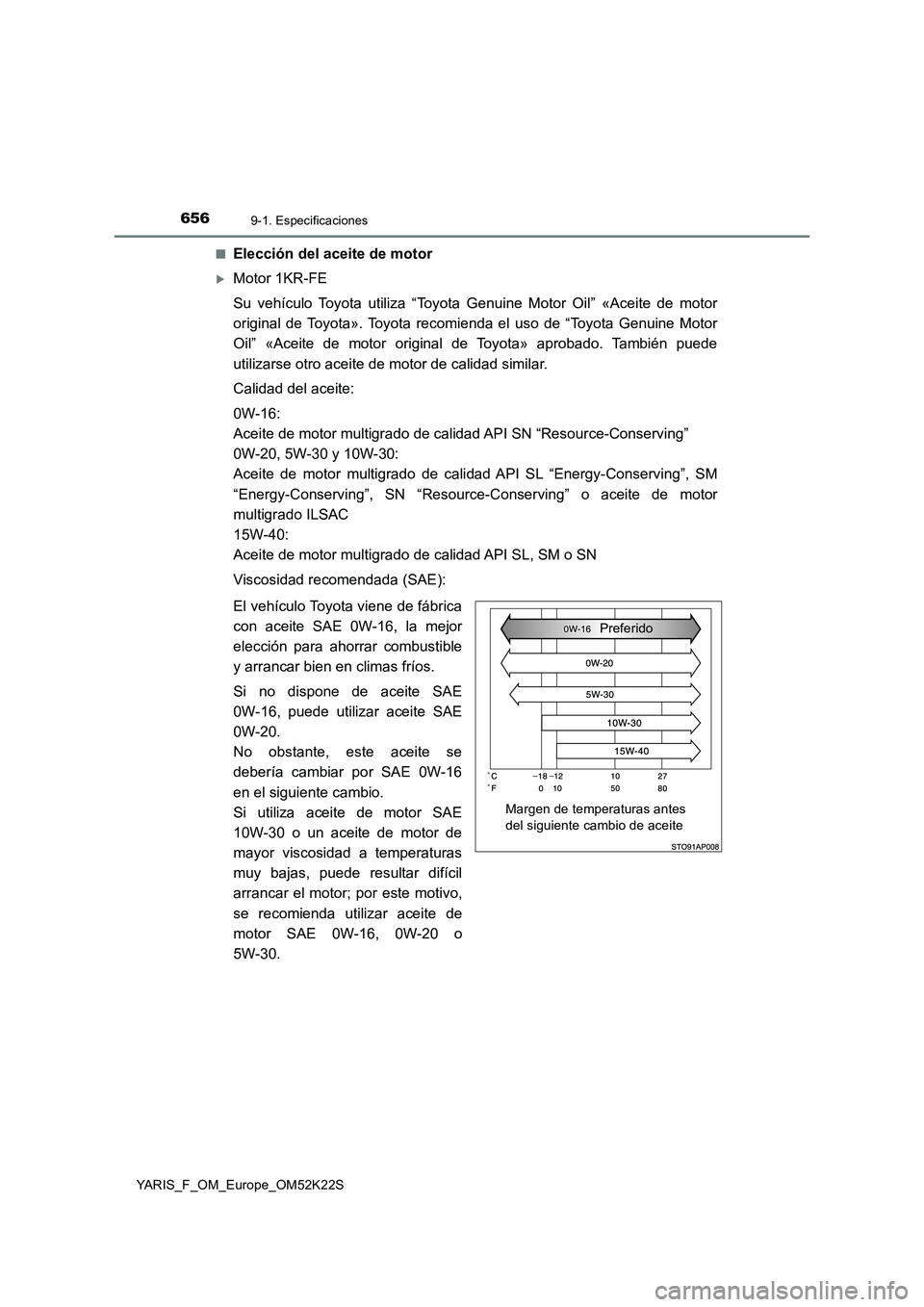

Elección del aceite de motor
Motor 1KR-FE
Su vehículo Toyota utiliza “Toyota Genuine Motor Oil” «Aceite de motor
original de Toyota». Toyota recomienda el uso de “Toyota Genuine Motor
Oil” «Aceite de motor original de Toyota» aprobado. También puede
utilizarse otro aceite de motor de calidad similar.
Calidad del aceite:
0W-16:
Aceite de motor multigrado de calidad API SN “Resource-Conserving”
0W-20, 5W-30 y 10W-30:
Aceite de motor multigrado de calidad API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN “Resource-Conserving” o aceite de motor
multigrado ILSAC
15W-40:
Aceite de motor multigrado de calidad API SL, SM o SN
Viscosidad recomendada (SAE):
El vehículo Toyota viene de fábrica
con aceite SAE 0W-16, la mejor
elección para ahorrar combustible
y arrancar bien en climas fríos.
Si no dispone de aceite SAE
0W-16, puede utilizar aceite SAE
0W-20.
No obstante, este aceite se
debería cambiar por SAE 0W-16
en el siguiente cambio.
Si utiliza aceite de motor SAE
10W-30 o un aceite de motor de
mayor viscosidad a temperaturas
muy bajas, puede resultar difícil
arrancar el motor; por este motivo,
se recomienda utilizar aceite de
motor SAE 0W-16, 0W-20 o
5W-30.
Preferido
Margen de temperaturas antes
del siguiente cambio de aceite
