2019 TOYOTA YARIS Manuale de Empleo (in Spanish)

4897-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_OM_Europe_OM52K22S■
Motor 1ND-TV
Cajas de fusibles (P. 536)
Tapa de relleno de aceite de
motor (P. 492)
Varilla de medición del nivel de
aceite de motor (P. 490)
Filtro de combustible (P. 502)
Batería (P. 498)Termocambiador intermedio
(P. 497)
Ventilador de refrigeración
eléctrico
Condensador (P. 497)
Radiador (P. 497)
Depósito de refrigerante del
motor (P. 495)
Depósito de líquido del lavador
(P. 501)1
2
3
4
5
6
7
8
9
10
11

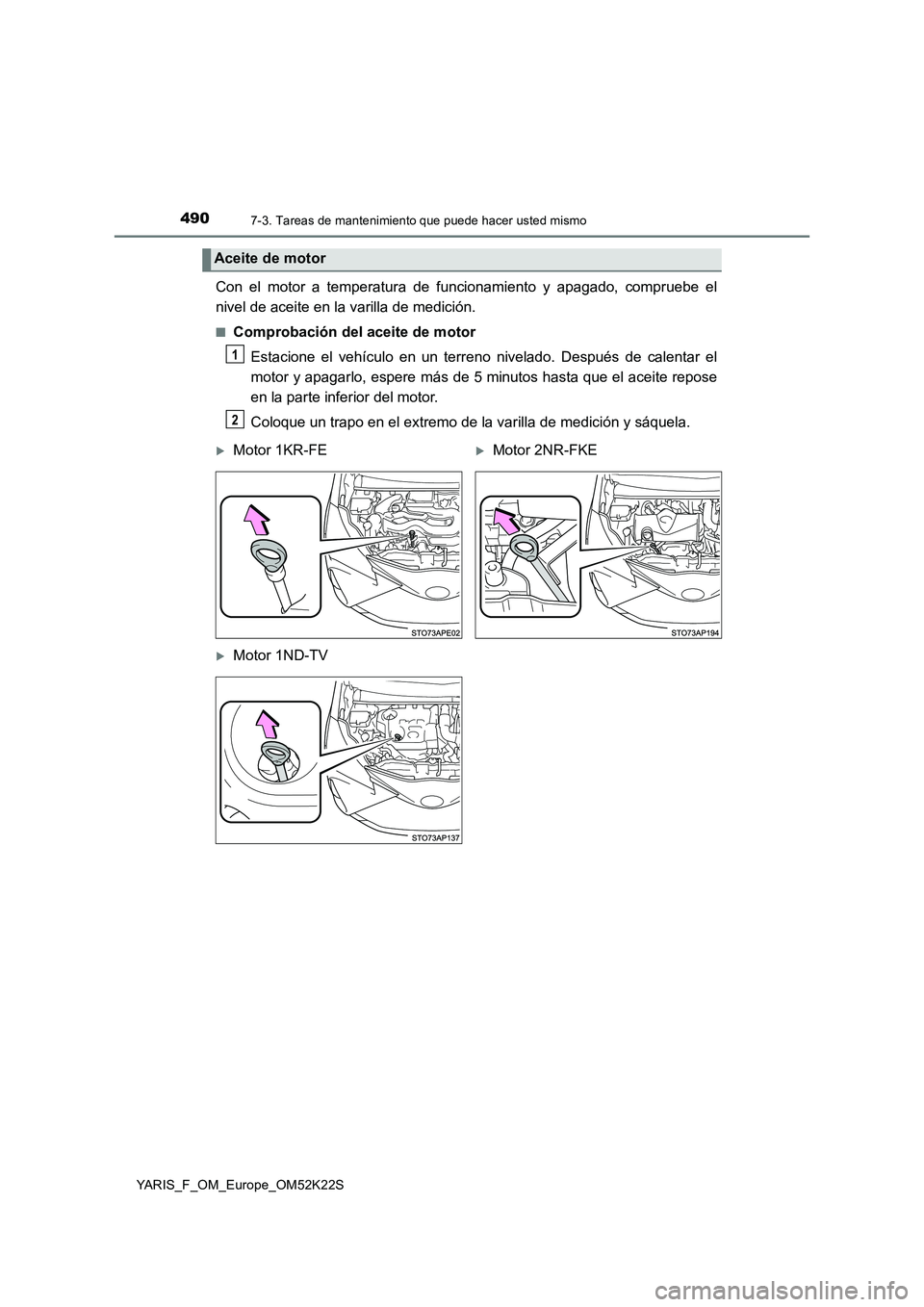

4907-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_OM_Europe_OM52K22S
Con el motor a temperatura de funcionamiento y apagado, compruebe el
nivel de aceite en la varilla de medición.
■Comprobación del aceite de motor
Estacione el vehículo en un terreno nivelado. Después de calentar el
motor y apagarlo, espere más de 5 minutos hasta que el aceite repose
en la parte inferior del motor.
Coloque un trapo en el extremo de la varilla de medición y sáquela.
Aceite de motor
1
2
Motor 1KR-FEMotor 2NR-FKE
Motor 1ND-TV

4917-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_OM_Europe_OM52K22S
Limpie la varilla de medición.
Vuelva a introducir completamente la varilla.
Con un trapo en el extremo de la varilla, sáquela y compruebe el nivel
de aceite.
Bajo
Normal
Excesivo
La forma de la varilla de medición podría ser diferente en función del
tipo de vehículo o de motor.
Limpie la varilla de medición y vuélvala a introducir completamente.3
4
5
1
2
3
Varilla de medición planaVarilla de medición no plana
6

4927-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_OM_Europe_OM52K22S■

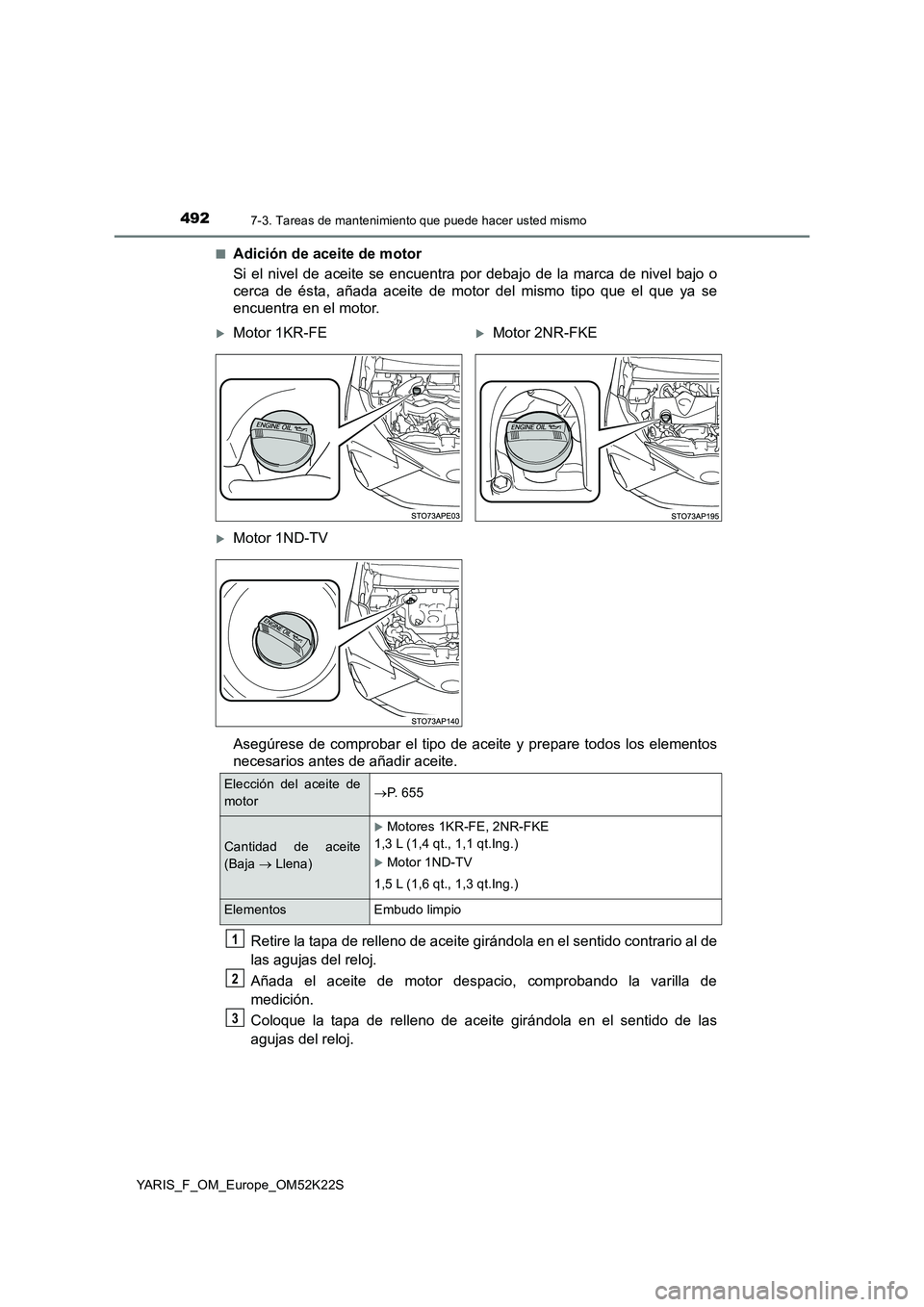

Adición de aceite de motor
Si el nivel de aceite se encuentra por debajo de la marca de nivel bajo o
cerca de ésta, añada aceite de motor del mismo tipo que el que ya se
encuentra en el motor.
Asegúrese de comprobar el tipo de aceite y prepare todos los elementos
necesarios antes de añadir aceite.
Retire la tapa de relleno de aceite girándola en el sentido contrario al de
las agujas del reloj.
Añada el aceite de motor despacio, comprobando la varilla de
medición.
Coloque la tapa de relleno de aceite girándola en el sentido de las
agujas del reloj.
Motor 1KR-FEMotor 2NR-FKE
Motor 1ND-TV
Elección del aceite de
motorP. 6 5 5
Cantidad de aceite
(Baja  Llena)
Motores 1KR-FE, 2NR-FKE
1,3 L (1,4 qt., 1,1 qt.Ing.)
Motor 1ND-TV
1,5 L (1,6 qt., 1,3 qt.Ing.)
Elementos Embudo limpio
1
2
3

4937-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_OM_Europe_OM52K22S
■Consumo del aceite de motor
Se consumirá cierta cantidad de aceite de motor durante la conducción. En las
siguientes situaciones, puede que el consumo de aceite aumente y que deba
rellenarse el aceite de motor entre intervalos de mantenimiento del mismo.
●Cuando el motor es nuevo, por ejemplo, justo después de comprar el vehículo o de
sustituir el motor
●Si se utiliza aceite de baja calidad o de viscosidad inadecuada
●Durante la conducción a alta velocidad del motor o con carga pesada, al arrastrar un
remolque (excepto para Sudáfrica) o al acelerar y desacelerar frecuentemente
durante la conducción
●Cuando se deja el motor en ralentí durante un periodo largo, o cuando se conduce
con frecuencia en situaciones de mucho tráfico
■Después de cambiar el aceite del motor (sólo motor diésel)
Hay que reinicializar los datos de mantenimiento del aceite de motor. Realice los
procedimientos siguientes:
Cambie el visualizador al cuentakilómetros “A” cuando el motor esté en marcha.
(P. 121)
Coloque el interruptor del motor en la posición “LOCK” (vehículos sin sistema de
llave inteligente) o en la posición de apagado (vehículos con sistema de llave
inteligente).
Vehículos sin sistema de llave inteligente:
Mientras pulsa el botón de cambio del visualizador (P. 117, 121), coloque el
interruptor del motor en la posición “ON” (no arranque el motor porque el modo de
restauración se cancelará). Continúe manteniendo pulsado el botón hasta que el
visualizador del cuentakilómetros muestre “000000”.
Vehículos con sistema de llave inteligente:
Mientras pulsa el botón de cambio del visualizador (P. 117, 121), coloque el
interruptor del motor en modo IGNITION ON (no arranque el motor porque el
modo de restauración se cancelará). Continúe manteniendo pulsado el botón
hasta que el visualizador del cuentakilómetros muestre “000000”.
1
2
3

4947-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_OM_Europe_OM52K22S
ADVERTENCIA
■Aceite de motor usado
● El aceite de motor usado contiene elementos que pueden ser contaminantes y que
podrían causar problemas en la piel, como inflamaciones o cáncer de piel. Por lo
tanto, extreme las precauciones para evitar el contacto repetido y prolongado. Para
eliminar el aceite de motor usado de la piel, lávese con abundante agua y jabón.
● Deseche el aceite y los filtros usados siguiendo procedimientos seguros y
aceptables. No deseche el aceite ni los filtros con los residuos domésticos, en
alcantarillas ni en el suelo.
Póngase en contacto con un concesionario Toyota autorizado, un taller de
reparación Toyota autorizado, cualquier taller de reparación fiable o un proveedor
de piezas de automóvil para obtener información con relación al reciclaje o
eliminación.
● No deje aceite de motor usado al alcance de los niños.
AV I S O
■Para evitar que se produzcan daños graves en el motor
Compruebe regularmente el nivel de aceite.
■ Al cambiar el aceite de motor
● Tenga cuidado para no salpicar aceite de motor en los componentes del vehículo.
● Evite el llenado excesivo, ya que el motor podría resultar dañado.
● Compruebe el nivel de aceite en la varilla de medición cada vez que rellene el
vehículo.
● Asegúrese de que la tapa de relleno de aceite de motor esté bien apretada.

4957-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_OM_Europe_OM52K22S
El nivel de refrigerante es correcto si se encuentra entre las líneas “FULL” y
“LOW” del depósito con el motor en frío.
Tapón del depósito
Línea “FULL”
Línea “LOW”
Si el nivel se encuentra en la línea “LOW” o por debajo de ésta, añada
refrigerante hasta que alcance la línea “FULL”. ( P. 638)
Refrigerante de motor
Motor 1KR-FEMotor 2NR-FKE
Motor 1ND-TV
1
2
3

4967-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_OM_Europe_OM52K22S
■Selección de refrigerante
Utilice sólo “Toyota Super Long Life Coolant” «Refrigerante de duración extralarga de
Toyota» u otro refrigerante de etilenglicol de calidad similar o superior sin silicato,
amina, nitrato ni borato y con tecnología híbrida de ácido orgánico de larga duración.
“Toyota Super Long Life Coolant” «Refrigerante de duración extralarga de Toyota» es
una mezcla compuesta por un 50% de refrigerante y un 50% de agua desionizada.
(Temperatura mínima: -35 C [-31F])
Para más detalles sobre el refrigerante, póngase en contacto con un concesionario
Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller de
reparación fiable.
■ Si el nivel de refrigerante desciende poco después de rellenar el depósito
Realice una comprobación visual del radiador, las mangueras, las tapas del depósito
del refrigerante del motor, el grifo de drenaje y la bomba de agua.
En caso de que no encuentre ninguna fuga, lleve el vehículo a revisar a un
concesionario Toyota autorizado, un taller de reparación Toyota autorizado o cualquier
taller de reparación fiable, para que comprueben la tapa y verifiquen si existen fugas
en el sistema de refrigeración.
ADVERTENCIA
■ Cuando el motor esté caliente
No extraiga la tapa del radiador (motor de gasolina), o la tapa del depósito del
refrigerante de motor (motor diésel).
Es posible que el sistema de enfriamiento se encuentre bajo presión y que el
refrigerante a alta temperatura salga despedido si se quita la tapa, con el
consiguiente riesgo de lesiones graves, como quemaduras.
AV I S O
■ Al añadir refrigerante
El refrigerante no es ni agua corriente ni anticongelante. Debe utilizarse la mezcla
adecuada de agua y anticongelante para conseguir la lubricación, la protección
contra la corrosión y la refrigeración correctas. Asegúrese de leer la etiqueta del
anticongelante o del refrigerante.
■ Si derrama refrigerante
Cerciórese de limpiarlo con agua para evitar que se produzcan daños en los
componentes o la pintura.
