2019 TOYOTA YARIS Manuale de Empleo (in Spanish)

5537-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_OM_Europe_OM52K22S
Después de instalar una
bombilla nueva, sujete la base
de la bombilla al cuerpo del
espejo.
Alinee las lengüetas y fije el
espejo presionando cada par de
lengüetas diagonalmente
opuestas en orden.
Asegúrese de insertar las lengüetas
en el orden indicado en la
ilustración y presiónelas hasta que
se escuche un chasquido.
Si no escucha el chasquido, no
fuerce las lengüetas para que
entren. Retire el espejo y
compruebe que las lengüetas estén
alineadas.
5
6

5547-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_OM_Europe_OM52K22S■
Luces de posición traseras/freno (tipo bombilla) y luces de los
intermitentes traseros
Abra el portón trasero y retire la
tapa.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador con cinta adhesiva.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Luz de los intermitentes
traseros
Luz de freno/de posición
trasera
Retire la bombilla.
Luz de los intermitentes
traseros
Luz de freno/de posición
trasera
1
2
1
2
3
1
2

5557-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_OM_Europe_OM52K22S
Instale la bombilla nueva.
Luz de los intermitentes
traseros
Luz de freno/de posición
trasera
Gire y asegure la base de la
bombilla.
Luz de los intermitentes
traseros
Luz de freno/de posición
trasera
Instale la tapa.
Alinee los agarres de la
cubierta con las muescas.
Presione la cubierta hasta
que quede fijada.
4
1
2
5
1
2
6
1
2

5567-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_OM_Europe_OM52K22S

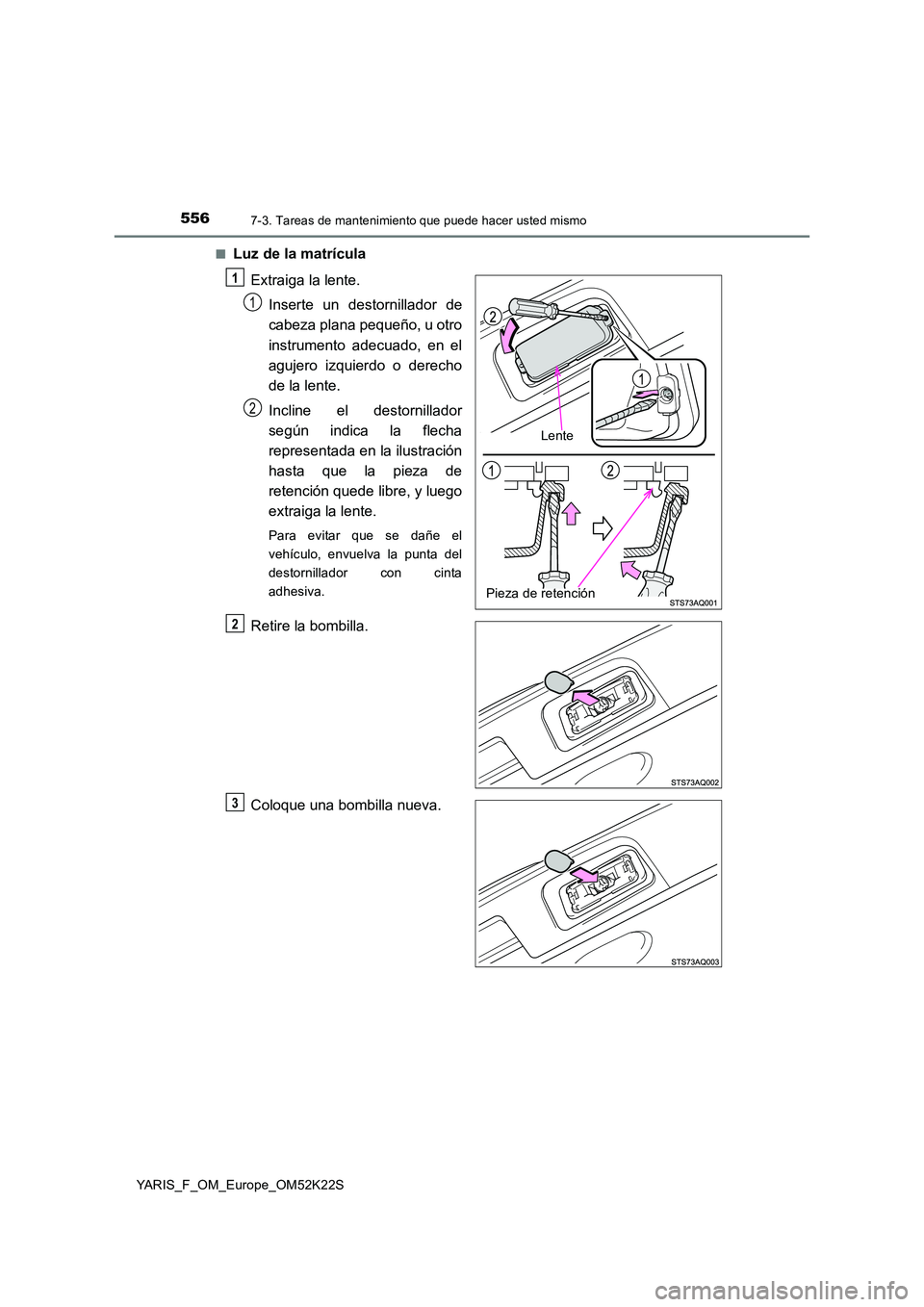

■Luz de la matrícula
Extraiga la lente.
Inserte un destornillador de
cabeza plana pequeño, u otro
instrumento adecuado, en el
agujero izquierdo o derecho
de la lente.
Incline el destornillador
según indica la flecha
representada en la ilustración
hasta que la pieza de
retención quede libre, y luego
extraiga la lente.
Para evitar que se dañe el
vehículo, envuelva la punta del
destornillador con cinta
adhesiva.
Retire la bombilla.
Coloque una bombilla nueva.
Lente
Pieza de retención
1
1
2
2
3

5577-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_OM_Europe_OM52K22S
Coloque la lente.
Encaje la lente en la pieza de
retención del lado izquierdo o
derecho.
Presione la lente para fijarla
en su lugar.
Después de la instalación, tire
ligeramente de la lente para
confirmar que haya quedado
bien montada.
Pieza de retención
4
1
2

5587-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_OM_Europe_OM52K22S■
Luz de marcha atrás
Abra el portón trasero y retire la
tapa.
Presione sobre la ranura de la
cubierta y retire la cubierta.
Se recomienda cubrir la punta del
destornillador con un trapo, etc.,
para evitar arañazos en el vehículo.
Gire la base de la bombilla en el sentido contrario al de las agujas del
reloj.
Retire la bombilla.
1
2
Tipo ATipo B
STO73AP199
3
Tipo ATipo B

5597-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_OM_Europe_OM52K22S
Coloque una bombilla nueva.
Instale la base de la bombilla.
Instale la tapa del portón
trasero.
Alinee las 2 pestañas de la tapa y
colóquela.
4
Tipo ATipo B
5
Tipo ATipo B
6

5607-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_OM_Europe_OM52K22S■
Sustitución de las luces siguientes
Si alguna de las luces siguientes se ha fundido, lleve el vehículo a un
proveedor Toyota autorizado, un taller de reparación Toyota autorizado o
cualquier taller fiable, para que se la cambien.
●Luces de posición delanteras y luces de marcha diurna (tipo LED)
●Luces de freno (tipo LED)
●Luces de posición traseras (tipo LED)
●Luz de freno de montaje elevado
●Luz antiniebla trasera
■Luces LED
Las luces de posición delanteras y las luces de marcha diurna (tipo LED), las luces de
freno (tipo LED), las luces de posición traseras (tipo LED), la luz de freno de montaje
elevado y la luz antiniebla trasera están formadas por varios LED. Si alguno de los
LED se funde, lleve el vehículo a un proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable para que sustituyan la luz.
Si se ha fundido uno o más LED de una luz de freno, es posible que su vehículo no
cumpla con las normativas locales (ECE).
■Condensación en el interior de las lentes
La condensación temporal en el interior de las lentes de los faros no indica un mal
funcionamiento. Póngase en contacto con un proveedor Toyota autorizado, un taller
de reparación Toyota autorizado o cualquier taller fiable para obtener más información
sobre las siguientes situaciones:
●Se han formado grandes gotas de agua en el interior de las lentes.
●Se ha introducido agua en el interior del faro.
■Al cambiar las bombillas
P. 5 4 0
