5457-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_OM_Europe_OM52K22S
Coloque la bombilla nueva.
Alinee las 3 lengüetas de la
bombilla con el soporte e insértelas.
Instale el resorte de retén de la
bombilla.
Baje el resorte de retén de la
bombilla.
Presione el resorte de retén
de la bombilla y fíjelo en el
gancho.
Instale la tapa de goma.
Asegúrese de que la tapa de
goma está bien sujeta.
Introduzca con fuerza la
circunferencia exterior de la
tapa de goma.
Introduzca la tapa de goma
alrededor de la bombilla
hasta que el enchufe de la
bombilla quede visible.
Instale el conector.
5
6
1
2
7
1
2
8

5467-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_OM_Europe_OM52K22S

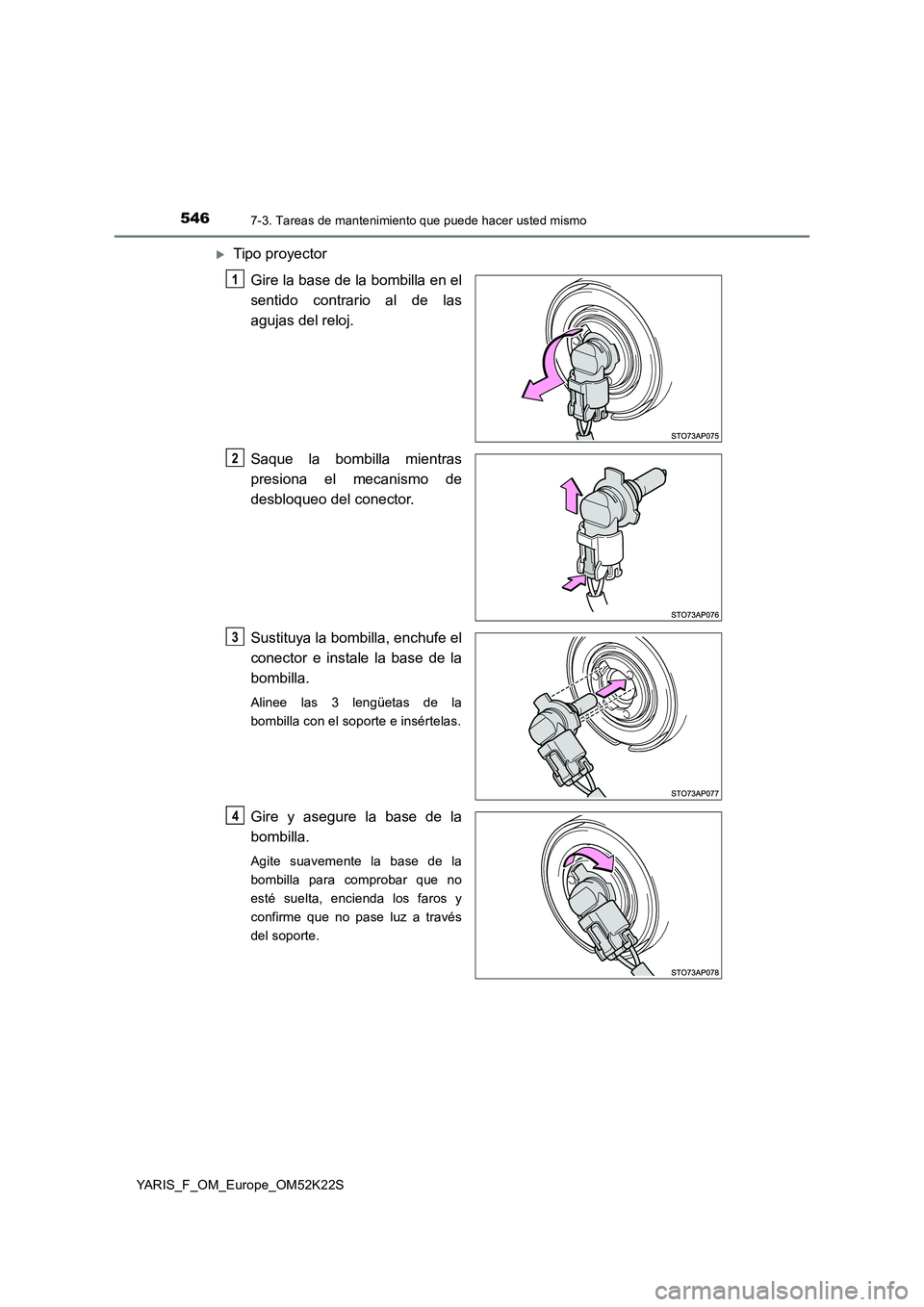

Tipo proyector
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Saque la bombilla mientras
presiona el mecanismo de
desbloqueo del conector.
Sustituya la bombilla, enchufe el
conector e instale la base de la
bombilla.
Alinee las 3 lengüetas de la
bombilla con el soporte e insértelas.
Gire y asegure la base de la
bombilla.
Agite suavemente la base de la
bombilla para comprobar que no
esté suelta, encienda los faros y
confirme que no pase luz a través
del soporte.
1
2
3
14

5477-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_OM_Europe_OM52K22S
■Luces antiniebla delanteras (si están instaladas)
Gire el volante en dirección
opuesta a la luz que va
reemplazarse.
Gire el volante hasta un punto que
le permita introducir cómodamente
la mano entre el neumático y el
protector del guardabarros.
Extraiga el tornillo.
Quite el retenedor del protector
del guardabarros.
Extraiga parcialmente el
protector del guardabarros
hasta que la bombilla sea
visible.
1
2
3
4

5487-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_OM_Europe_OM52K22S
Desenchufe el conector
mientras presiona el mecanismo
de desbloqueo.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Coloque la bombilla nueva.
Alinee las 3 lengüetas de la
bombilla con el soporte e insértelas.
Gire la bombilla y asegúrela.
5
6
7
8

5497-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_OM_Europe_OM52K22S
Instale el conector.
Agite suavemente la base de la
bombilla para comprobar que no
esté suelta, encienda la luz
antiniebla delantera y confirme que
no pase luz a través del soporte.
Instale de nuevo el protector del
guardabarros.
Fije el extremo del protector del
guardabarros a la parte interior del
parachoques delantero.
Coloque el retenedor del
protector del guardabarros.
Instale el tornillo.
9
10
11
12

5507-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_OM_Europe_OM52K22S■

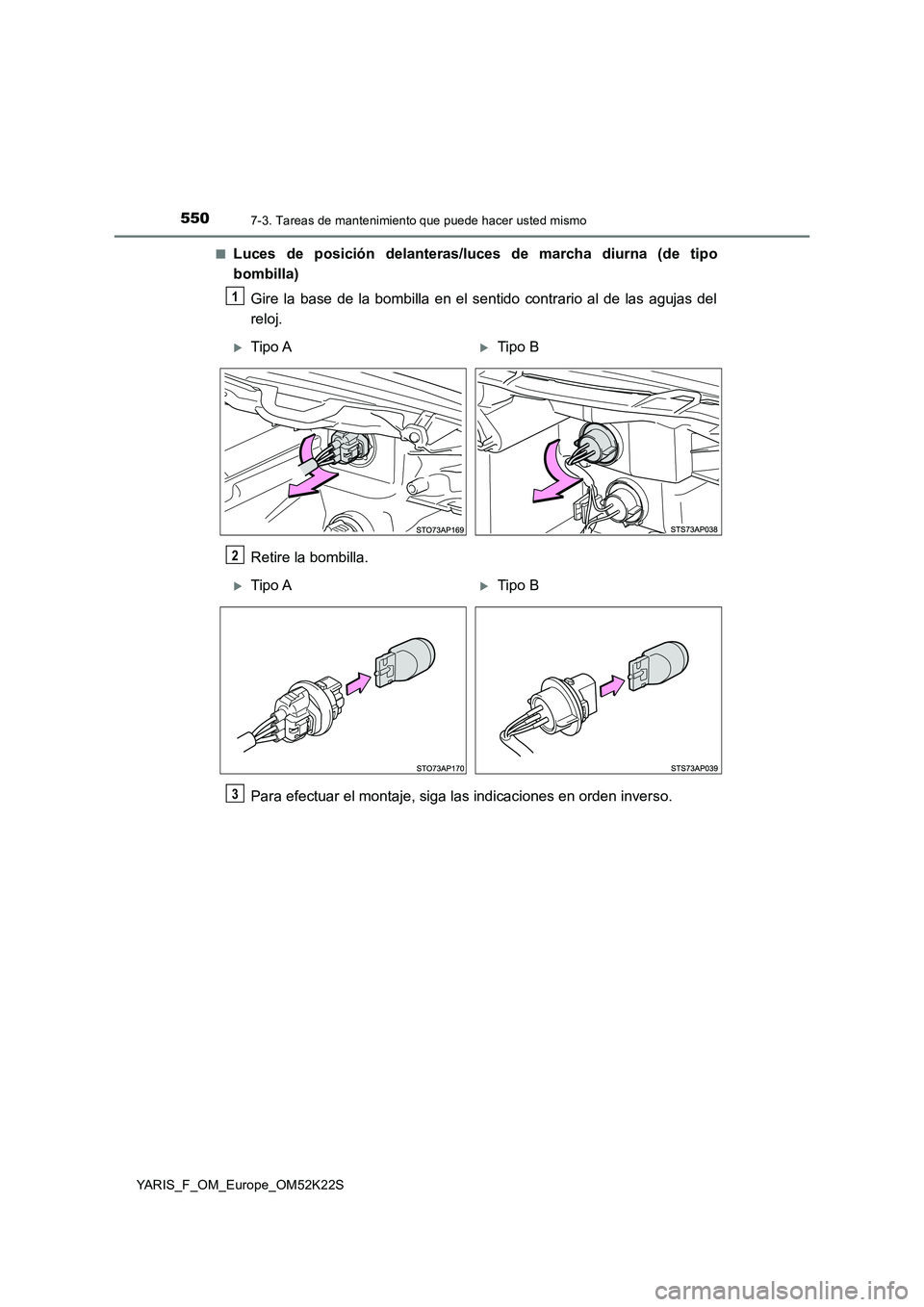

Luces de posición delanteras/luces de marcha diurna (de tipo
bombilla)
Gire la base de la bombilla en el sentido contrario al de las agujas del
reloj.
Retire la bombilla.
Para efectuar el montaje, siga las indicaciones en orden inverso.
1
Tipo ATipo B
2
Tipo ATipo B
3

5517-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_OM_Europe_OM52K22S■
Luces de los intermitentes delanteros
Gire la base de la bombilla en el sentido contrario al de las agujas del
reloj.
Retire la bombilla.
Para efectuar el montaje, siga las indicaciones en orden inverso.
1
Tipo ATipo B
2
Tipo ATipo B
3

5527-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_OM_Europe_OM52K22S■
Luces de los intermitentes laterales
Presione el retrovisor.
Extraiga el retrovisor.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador con cinta adhesiva.
Retire la base de la bombilla.
Retire la bombilla.
1
2
3
4
