113
2
2. Conjunto de instrumentos
Conjunto de instrumentos
YARIS_F_OM_Europe_OM52K22S

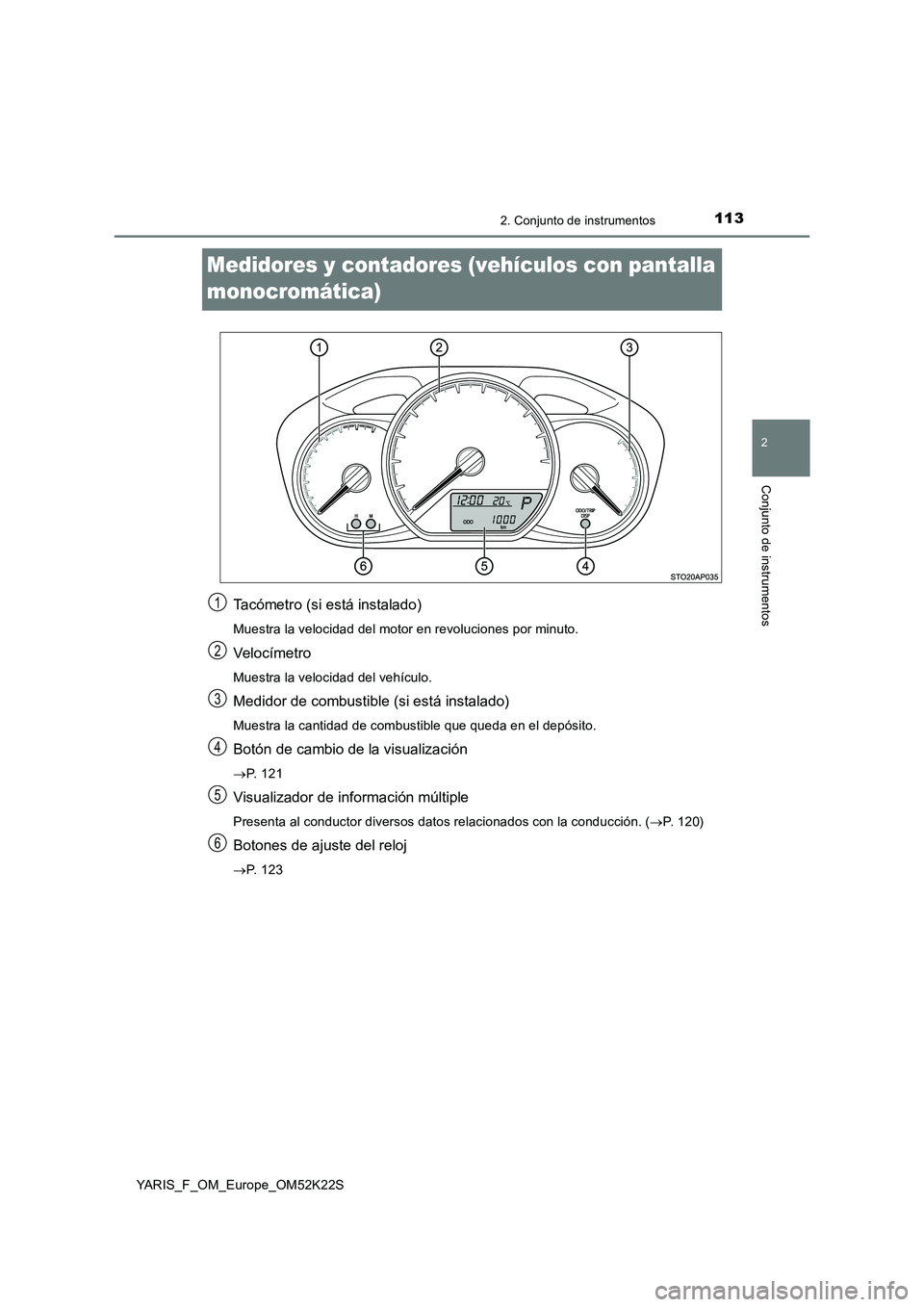

Medidores y contadores (vehículos con pantalla
monocromática)
Tacómetro (si está instalado)
Muestra la velocidad del motor en revoluciones por minuto.
Veloc ímetro
Muestra la velocidad del vehículo.
Medidor de combustible (si está instalado)
Muestra la cantidad de combustible que queda en el depósito.
Botón de cambio de la visualización
P. 1 2 1
Visualizador de información múltiple
Presenta al conductor diversos datos relacionados con la conducción. (P. 1 2 0 )
Botones de ajuste del reloj
P. 1 2 3
1
2
3
4
5
6

1142. Conjunto de instrumentos
YARIS_F_OM_Europe_OM52K22S
Es posible ajustar el brillo de las luces del conjunto de instrumentos (cuando
el interruptor de los faros está encendido y el entorno está oscuro).
Mostrar el control de la luz del
conjunto de instrumentos pulsando el
interruptor de cambio del
visualizador. (P. 113)
A continuación, mantenga pulsado el
botón. Ajuste el brillo al nivel deseado
pulsando el botón.
■Los contadores y la pantalla se iluminan cuando
Vehículos sin sistema de llave inteligente
El interruptor del motor se encuentra en la posición “ON”.
Vehículos con sistema de llave inteligente
El interruptor del motor está en el modo IGNITION ON.
■Visualizador de la temperatura exterior
●En las siguientes situaciones, es posible que no se muestre correctamente la
temperatura exterior, o que el visualizador tarde más de lo normal en cambiar.
• Cuando el vehículo se detiene o avanza a velocidad reducida (menos de 25 km/h
[16 mph])
• Si la temperatura exterior cambia de forma súbita (al entrar o salir de un garaje,
túnel, etc.)
●Cuando se muestra “--” o “E”, es posible que el sistema presente un funcionamiento
incorrecto.
Lleve su vehículo a un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
●El intervalo de temperatura que puede mostrar va de -40°C (-40°F) a 50°C (122°F).
Control de la luz del conjunto de instrumentos

1152. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_F_OM_Europe_OM52K22S

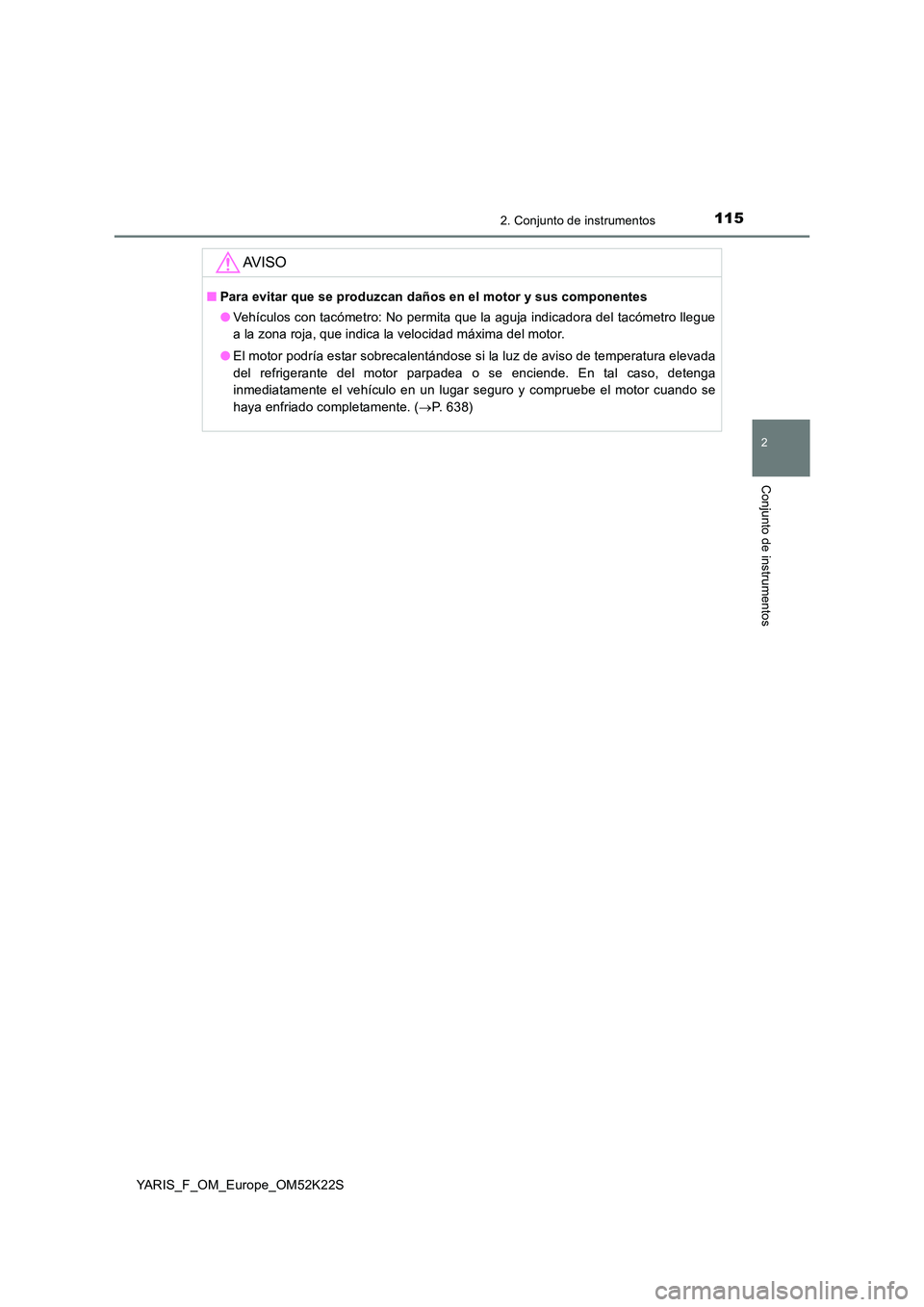

AV I S O
■Para evitar que se produzcan daños en el motor y sus componentes
● Vehículos con tacómetro: No permita que la aguja indicadora del tacómetro llegue
a la zona roja, que indica la velocidad máxima del motor.
● El motor podría estar sobrecalentándose si la luz de aviso de temperatura elevada
del refrigerante del motor parpadea o se enciende. En tal caso, detenga
inmediatamente el vehículo en un lugar seguro y compruebe el motor cuando se
haya enfriado completamente. ( P. 6 3 8 )

1162. Conjunto de instrumentos
YARIS_F_OM_Europe_OM52K22S

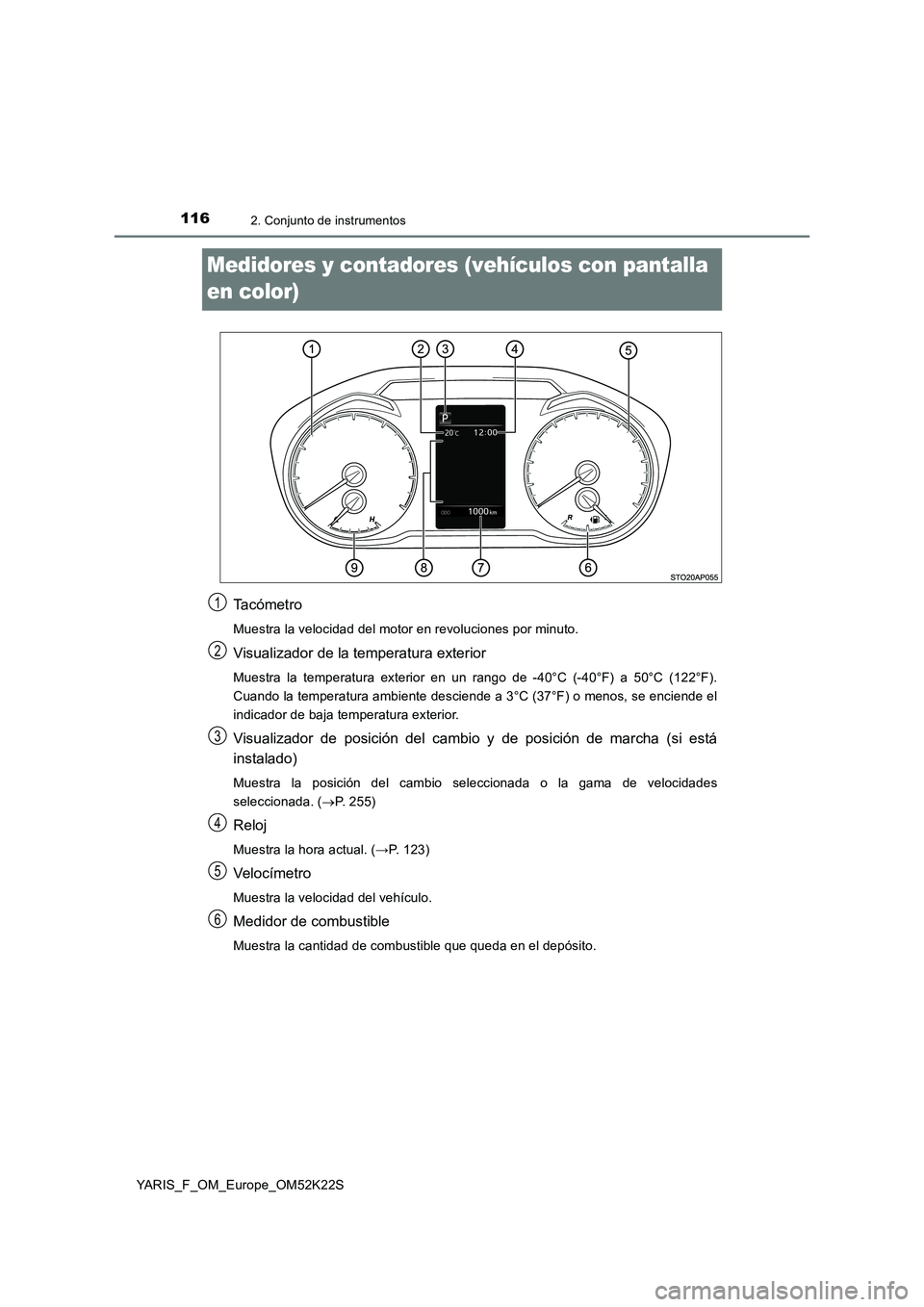

Medidores y contadores (vehículos con pantalla
en color)
Ta c ó m e t r o
Muestra la velocidad del motor en revoluciones por minuto.
Visualizador de la temperatura exterior
Muestra la temperatura exterior en un rango de -40°C (-40°F) a 50°C (122°F).
Cuando la temperatura ambiente desciende a 3°C (37°F) o menos, se enciende el
indicador de baja temperatura exterior.
Visualizador de posición del cambio y de posición de marcha (si está
instalado)
Muestra la posición del cambio seleccionada o la gama de velocidades
seleccionada. (P. 255)
Reloj
Muestra la hora actual. (→P. 123)
Veloc ímetro
Muestra la velocidad del vehículo.
Medidor de combustible
Muestra la cantidad de combustible que queda en el depósito.
1
2
3
4
5
6

1172. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_F_OM_Europe_OM52K22S
Visualizador del cuentakilómetros y cuentakilómetros parcial:
Muestra los siguientes elementos.
Cuentakilómetros:
Muestra la distancia total que ha recorrido el vehículo.
Cuentakilómetros parcial:
Muestra la distancia que ha recorrido el vehículo desde la última vez que se
restauró el medidor. Los cuentakilómetros parciales A y B se pueden utilizar para
registrar y visualizar diferentes distancias de forma independiente.
Visualizador de información múltiple
Presenta al conductor diversos datos relacionados con la conducción. ( P. 1 2 5 )
Muestra mensajes de advertencia en caso de funcionamiento incorrecto. ( P. 589)
Termómetro del refrigerante del motor
Muestra la temperatura del refrigerante del motor.
Cambia los elementos del
cuentakilómetros y el
cuentakilómetros parcial pulsando el
interruptor “TRIP”.
Cuando se muestra el
cuentakilómetros parcial, este se
reiniciará si mantiene pulsado el
interruptor “TRIP”.
Cambio del visualizador
7
8
9
Tipo A
Tipo B

1182. Conjunto de instrumentos
YARIS_F_OM_Europe_OM52K22S
Es posible ajustar el brillo de las luces del conjunto de instrumentos.
Para visualizar el control de la luz del
conjunto de instrumentos, pulse el
interruptor “TRIP”.
A continuación, mantenga pulsado el
interruptor. Ajuste el brillo al nivel
deseado pulsando el interruptor.
■Los contadores y la pantalla se iluminan cuando
Vehículos sin sistema de llave inteligente
El interruptor del motor se encuentra en la posición “ON”.
Vehículos con sistema de llave inteligente
El interruptor del motor está en el modo IGNITION ON.
■Ajuste del brillo del conjunto de instrumentos
El nivel de brillo de los contadores cuando el entorno está en modo diurno y modo
nocturno se puede ajustar individualmente.
• Modo diurno: cuando el interruptor de los faros está apagado o cuando el
interruptor de los faros está encendido pero el entorno está iluminado.
• Modo nocturno: Cuando el interruptor de los faros está encendido y el área de
alrededor está oscura.
Control de la luz del conjunto de instrumentos
Tip o A
Tipo B

1192. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_F_OM_Europe_OM52K22S
■ Visualizador de la temperatura exterior
● En las siguientes situaciones, es posible que no se muestre correctamente la
temperatura exterior, o que el visualizador tarde más de lo normal en cambiar.
• Cuando el vehículo se detiene o avanza a velocidad reducida (menos de 25 km/h
[16 mph])
• Si la temperatura exterior cambia de forma súbita (al entrar o salir de un garaje,
túnel, etc.)
● Cuando se muestra “--” o “E”, es posible que el sistema presente un funcionamiento
incorrecto.
Lleve su vehículo a un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
● El intervalo de temperatura que puede mostrar va de -40°C (-40°F) a 50°C (122°F).
AV I S O
■Para evitar que se produzcan daños en el motor y sus componentes
● No permita que la aguja indicadora del tacómetro llegue a la zona roja, que indica
la velocidad máxima del motor.
● El motor puede sobrecalentarse si el termómetro del refrigerante del motor está en
la zona roja (“H”). En tal caso, detenga inmediatamente el vehículo en un lugar
seguro y compruebe el motor cuando se haya enfriado completamente. ( P. 638)

1202. Conjunto de instrumentos
YARIS_F_OM_Europe_OM52K22S
Visualizador de información múltiple
(vehículos con pantalla monocromática)
Reloj (P. 123)
Visualizador de la temperatura exterior (P. 114)
Indicador de posición del cambio y posición de marcha (P. 255)
Información acerca de la conducción (P. 121)
Medidor de combustible
El visualizador de información múltiple presenta al conductor distintos
datos relativos a la conducción, incluido el reloj.
Contenido del visualizador
Tipo ATipo B
Tipo C
1
2
3
4
5
