2Conjunto de instrumentos
YARIS_F_OM_Europe_OM52K22S2. Conjunto de instrumentos
Luces de aviso e
indicadores ........................... 106
Medidores y contadores
(vehículos con
pantalla monocromática) ...... 113
Medidores y contadores
(vehículos con
pantalla en color) .................. 116
Visualizador de información
múltiple (vehículos con
pantalla monocromática) ...... 120
Visualizador de información
múltiple (vehículos con
pantalla en color) .................. 125
Información sobre el consumo
de combustible...................... 135

1062. Conjunto de instrumentos
YARIS_F_OM_Europe_OM52K22S
Luces de aviso e indicadores
Vehículos con pantalla monocromática tipo A
Vehículos con pantalla monocromática tipo B
Esta ilustración representa un contador con tacómetro y puede ser distinto
del contador sin tacómetro.
Las luces de aviso y los indicadores del conjunto de instrumentos y del
panel central informan al conductor del estado de los distintos
sistemas del vehículo.
Para mayor claridad, la siguiente ilustración muestra todas las luces de
aviso e indicadores iluminados.

1072. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_F_OM_Europe_OM52K22S
Vehículos con pantalla en color

1082. Conjunto de instrumentos
YARIS_F_OM_Europe_OM52K22S

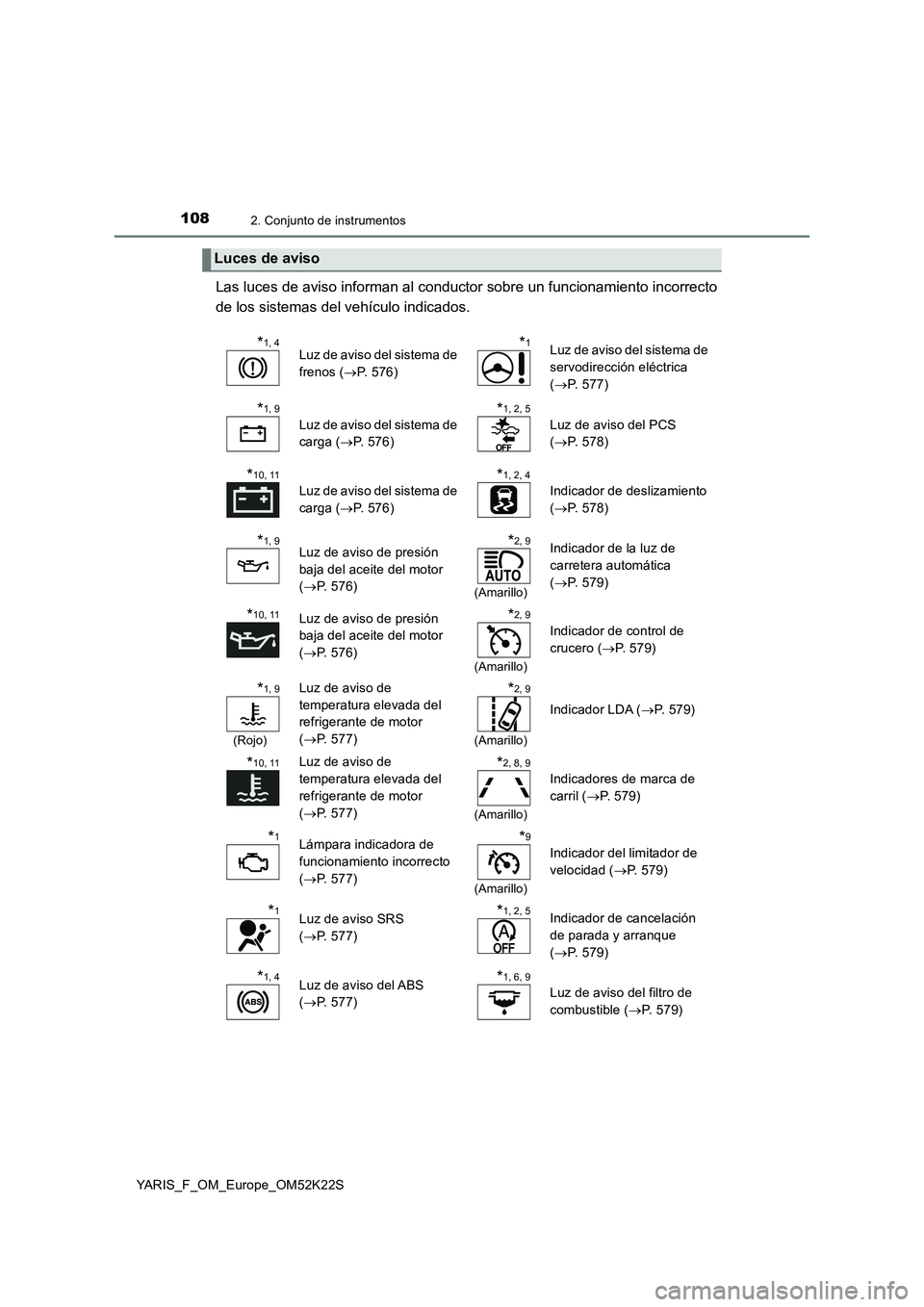

Las luces de aviso informan al conductor sobre un funcionamiento incorrecto
de los sistemas del vehículo indicados.
Luces de aviso
*1, 4Luz de aviso del sistema de
frenos ( P. 576)
*1Luz de aviso del sistema de
servodirección eléctrica
( P. 577)
*1, 9
Luz de aviso del sistema de
carga ( P. 576)
*1, 2, 5
Luz de aviso del PCS
( P. 578)
*10, 11
Luz de aviso del sistema de
carga ( P. 576)
*1, 2, 4
Indicador de deslizamiento
( P. 578)
*1, 9Luz de aviso de presión
baja del aceite del motor
( P. 576)
*2, 9
(Amarillo)
Indicador de la luz de
carretera automática
( P. 579)
*10, 11Luz de aviso de presión
baja del aceite del motor
( P. 576)
*2, 9
(Amarillo)
Indicador de control de
crucero ( P. 579)
*1, 9
(Rojo)
Luz de aviso de
temperatura elevada del
refrigerante de motor
( P. 577)
*2, 9
(Amarillo)
Indicador LDA (P. 5 7 9 )
*10, 11Luz de aviso de
temperatura elevada del
refrigerante de motor
( P. 577)
*2, 8, 9
(Amarillo)
Indicadores de marca de
carril ( P. 579)
*1Lámpara indicadora de
funcionamiento incorrecto
( P. 577)
*9
(Amarillo)
Indicador del limitador de
velocidad ( P. 579)
*1Luz de aviso SRS
( P. 577)
*1, 2, 5Indicador de cancelación
de parada y arranque
( P. 579)
*1, 4Luz de aviso del ABS
( P. 577)
*1, 6, 9
Luz de aviso del filtro de
combustible ( P. 5 7 9 )

1092. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_F_OM_Europe_OM52K22S
*1: Estas luces se encienden cuando el interruptor del motor se coloca en la posición
“ON” (vehículos sin sistema de llave inteligente) o en el modo IGNITION ON
(vehículos con sistema de llave inteligente) para indicar que se está realizando una
comprobación del sistema. Después de encender el motor, o transcurridos unos
segundos, se apagarán. Si una luz no se enciende o no se apaga, puede que
exista un funcionamiento incorrecto en algún sistema. Solicite una revisión del
vehículo en un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
*2: Si está instalado
*3: La luz parpadea en amarillo para indicar un funcionamiento incorrecto. La luz
parpadea rápidamente en verde para indicar que no se ha liberado el bloqueo de la
dirección.
*4: La luz se enciende para indicar un funcionamiento incorrecto.
*5: La luz parpadea para indicar un funcionamiento incorrecto.
*6: Motor diésel
*7: Se enciende la luz en el panel central.
*8: Las luces se encienden con el indicador del LDA para indicar un funcionamiento
incorrecto.
*9: Vehículos con pantalla monocromática.
*10: Vehículos con pantalla en color.
*11: La luz se enciende en el visualizador de información múltiple.
*2, 3, 9
(Amarillo)
Indicador de sistema de
llave inteligente (P. 579)*1, 2Luz de aviso de la presión
de los neumáticos
(P. 580)
*9
Luz de aviso de puerta
abierta (P. 580)*1, 10
Luz de aviso principal
(P. 581)
Luz de aviso de nivel bajo
de combustible (P. 580)*1, 6, 9Luz de aviso de nivel de
aceite de motor bajo
(P. 581)
Luz recordatoria del
cinturón de seguridad del
conductor y del pasajero
delantero (P. 580)*1, 6, 9Luz recordatoria de cambio
del aceite de motor
(P. 581)
*2, 7Luces de recordatorio del
cinturón de seguridad de
los pasajeros traseros
(P. 580)

1102. Conjunto de instrumentos
YARIS_F_OM_Europe_OM52K22S
Los indicadores informan al conductor sobre el estado de funcionamiento de
los distintos sistemas del vehículo.
Indicadores
Indicador del intermitente
( P. 267)
*1, 5, 6Luz indicadora de
conducción ecológica
( P. 1 1 2 )
Indicador de luz de
carretera ( P. 2 7 0 )
*5
Indicador “SPORT”
( P. 256)
*2
(Verde)
Indicador de la luz de
carretera automática
( P. 316)
*1, 7, 13
Indicador del cambio de
marchas ( P. 265)
Indicador de las luces de
posición traseras( P. 269)
*1, 7, 14
Indicador del cambio de
marchas ( P. 265)
*2
Indicador de luz antiniebla
delantera( P. 274)
*2
(Verde)
Indicador de control de
crucero ( P. 327)
Indicador de luz antiniebla
trasera ( P. 2 7 4 )
*2
Indicador “SET” (P. 3 2 7 )
*2, 13
(Verde)
Indicador de sistema de
llave inteligente ( P. 246)
*2
(Verde)
Indicador LDA (P. 3 1 0 )
*3, 13
(Azul)
Indicador de temperatura
baja del refrigerante de
motor ( P. 574)
*2, 12, 13
(Verde)
Indicadores de marca de
carril ( P. 3 1 1 )
*4Indicador de
precalentamiento del motor
( P. 243, 246)
*2
(Verde)
Indicador del limitador de
velocidad ( P. 331)

1112. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_F_OM_Europe_OM52K22S
*1: Vehículos sin sistema de llave inteligente:
Estas luces se encienden cuando el interruptor del motor se coloca en la posición
“ON” para indicar que se está realizando una comprobación del sistema. Después
de encender el motor, o transcurridos unos segundos, se apagarán. Si una luz no
se enciende o no se apaga, puede que exista un funcionamiento incorrecto en
algún sistema. Solicite una revisión del vehículo en un proveedor Toyota
autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
Vehículos con sistema de llave inteligente:
Estas luces se encienden cuando el interruptor del motor se coloca en el modo
IGNITION ON para indicar que se está realizando una comprobación del sistema.
Después de encender el motor, o transcurridos unos segundos, se apagarán. Si
una luz no se enciende o no se apaga, puede que exista un funcionamiento
incorrecto en algún sistema. Solicite una revisión del vehículo en un proveedor
Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller
fiable.
*2: Si está instalado
*3: Este indicador se enciende en azul cuando la temperatura del refrigerante del
motor es baja.
*4: Motor diésel
*5: Vehículos con Multidrive
*6: La luz no se enciende cuando el sistema está desactivado.
*7: Vehículos con transmisión manual
*8: La luz parpadea para indicar que el sistema está activado.
*9: Se enciende esta luz en el panel central.

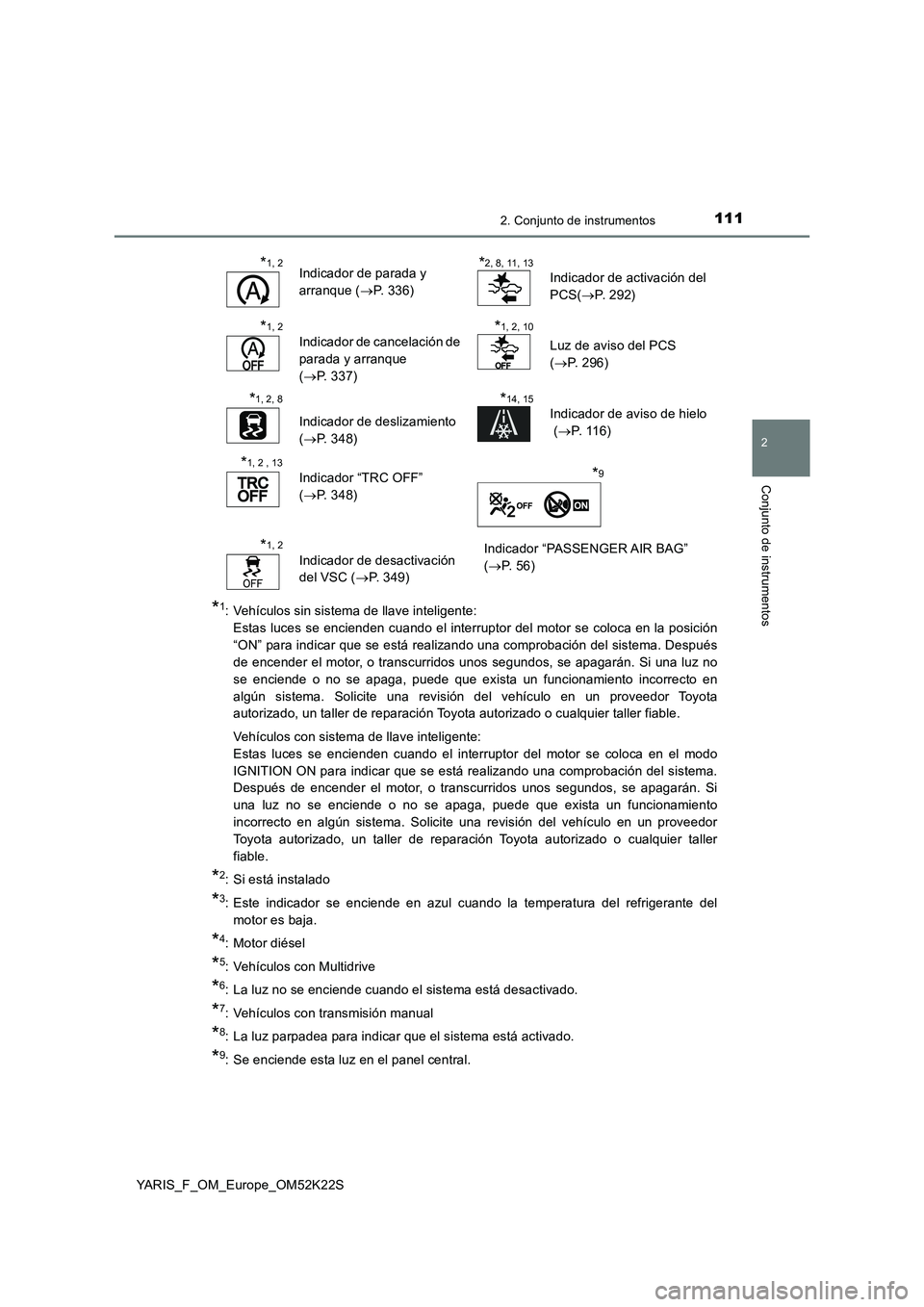

*1, 2Indicador de parada y
arranque ( P. 3 3 6 )
*2, 8, 11, 13
Indicador de activación del
PCS( P. 2 9 2 )
*1, 2
Indicador de cancelación de
parada y arranque
( P. 337)
*1, 2, 10
Luz de aviso del PCS
( P. 296)
*1, 2, 8
Indicador de deslizamiento
( P. 348)
*14, 15
Indicador de aviso de hielo
( P. 11 6 )
*1, 2 , 13
Indicador “TRC OFF”
( P. 348)
*9
*1, 2
Indicador de desactivación
del VSC ( P. 349)
Indicador “PASSENGER AIR BAG”
( P. 56)

1122. Conjunto de instrumentos
YARIS_F_OM_Europe_OM52K22S
*10: La luz se enciende al apagar el sistema.
*11: La luz se enciende cuando la configuración del sistema cambia.
*12: La luz parpadea en amarillo para indicar que el vehículo se está desviando del
carril.
*13: Vehículos con pantalla monocromática.
*14: Vehículos con pantalla en color.
*15: Cuando la temperatura exterior sea de unos 3 °C (37 °F) o menor, el indicador
parpadeará durante unos 10 segundos y después se quedará encendido.
■ Luz indicadora de conducción ecológica (vehículos con Multidrive)
La luz indicadora de conducción ecológica no funcionará en las condiciones
siguientes:
● La palanca de cambios no está en la posición D.
● El vehículo se está conduciendo en modo “SPORT” (P. 256)
● Se utiliza el mando del cambio de marchas del volante mientras la palanca de
cambios se encuentra en la posición D.
● La velocidad del vehículo es aproximadamente 130 km/h (80 mph) o superior.
Durante la aceleración respetuosa con el
medio ambiente (conducción ecológica), se
encenderá la luz indicadora de conducción
ecológica. La luz se apagará cuando la
aceleración sobrepase la zona de conducción
ecológica o cuando se detenga el vehículo.
Puede personalizarse la disponibilidad de la
luz indicadora de conducción ecológica. La
configuración predeterminada es encendida.
( P. 123, 129)
ADVERTENCIA
■Si la luz de aviso de un sistema de seguridad no se enciende
En caso de que alguna luz del sistema de seguridad, como la luz de aviso SRS o
ABS, no se encienda al arrancar el motor, puede que dichos sistemas no se
encuentren disponibles para protegerle en caso de accidente, lo que podría
ocasionarle lesiones graves o incluso mortales. Si esto ocurre, solicite de inmediato
una revisión del vehículo en un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.
