5698-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_OM_Europe_OM52K21M

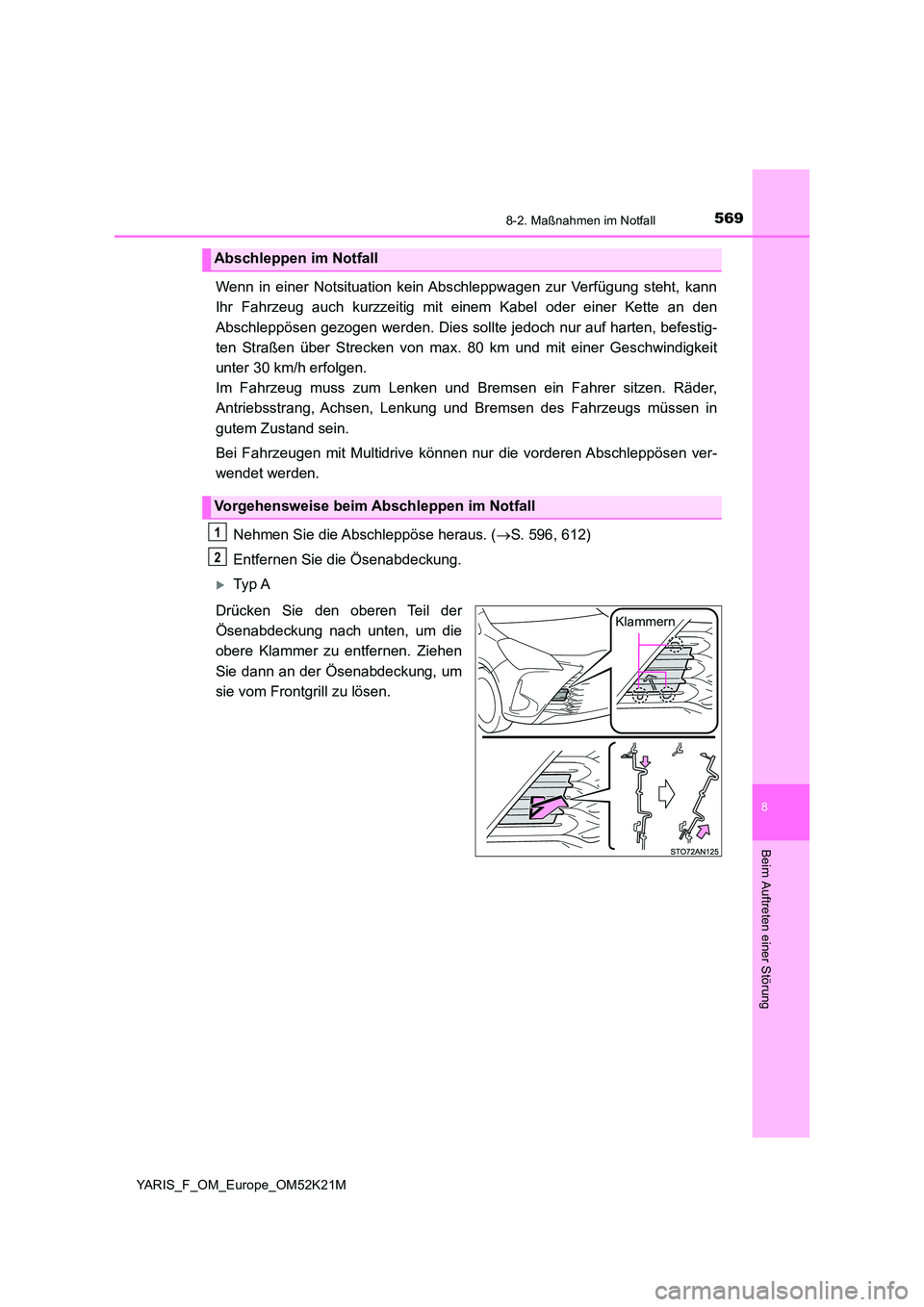

Wenn in einer Notsituation kein Abschleppwagen zur Verfügung steht, kann
Ihr Fahrzeug auch kurzzeitig mit einem Kabel oder einer Kette an den
Abschleppösen gezogen werden. Dies sollte jedoch nur auf harten, befestig-
ten Straßen über Strecken von max. 80 km und mit einer Geschwindigkeit
unter 30 km/h erfolgen.
Im Fahrzeug muss zum Lenken und Bremsen ein Fahrer sitzen. Räder,
Antriebsstrang, Achsen, Lenkung und Bremsen des Fahrzeugs müssen in
gutem Zustand sein.
Bei Fahrzeugen mit Multidrive können nur die vorderen Abschleppösen ver-
wendet werden.
Nehmen Sie die Abschleppöse heraus. ( S. 596, 612)
Entfernen Sie die Ösenabdeckung.
Ty p A
Drücken Sie den oberen Teil der
Ösenabdeckung nach unten, um die
obere Klammer zu entfernen. Ziehen
Sie dann an der Ösenabdeckung, um
sie vom Frontgrill zu lösen.
Abschleppen im Notfall
Vorgehensweise beim Abschleppen im Notfall
1
2
Klammern

5708-2. Maßnahmen im Notfall
YARIS_F_OM_Europe_OM52K21M
Ty p B
Klappen Sie die Ösenabdeckung auf.
Setzen Sie die Abschleppöse in die Öffnung ein, und ziehen Sie sie hand-
fest an.
Ziehen Sie die Abschleppöse mit einem Radmutternschlüssel* oder einer
stabilen Metallstange fest.
*: Wenn kein Radmutternschlüssel vorhanden ist, kann dieser bei einem
Toyota-Vertragshändler oder einer To yota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb erworben werden.
3
Ty p ATyp B
4
Ty p ATyp B

5718-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_OM_Europe_OM52K21M

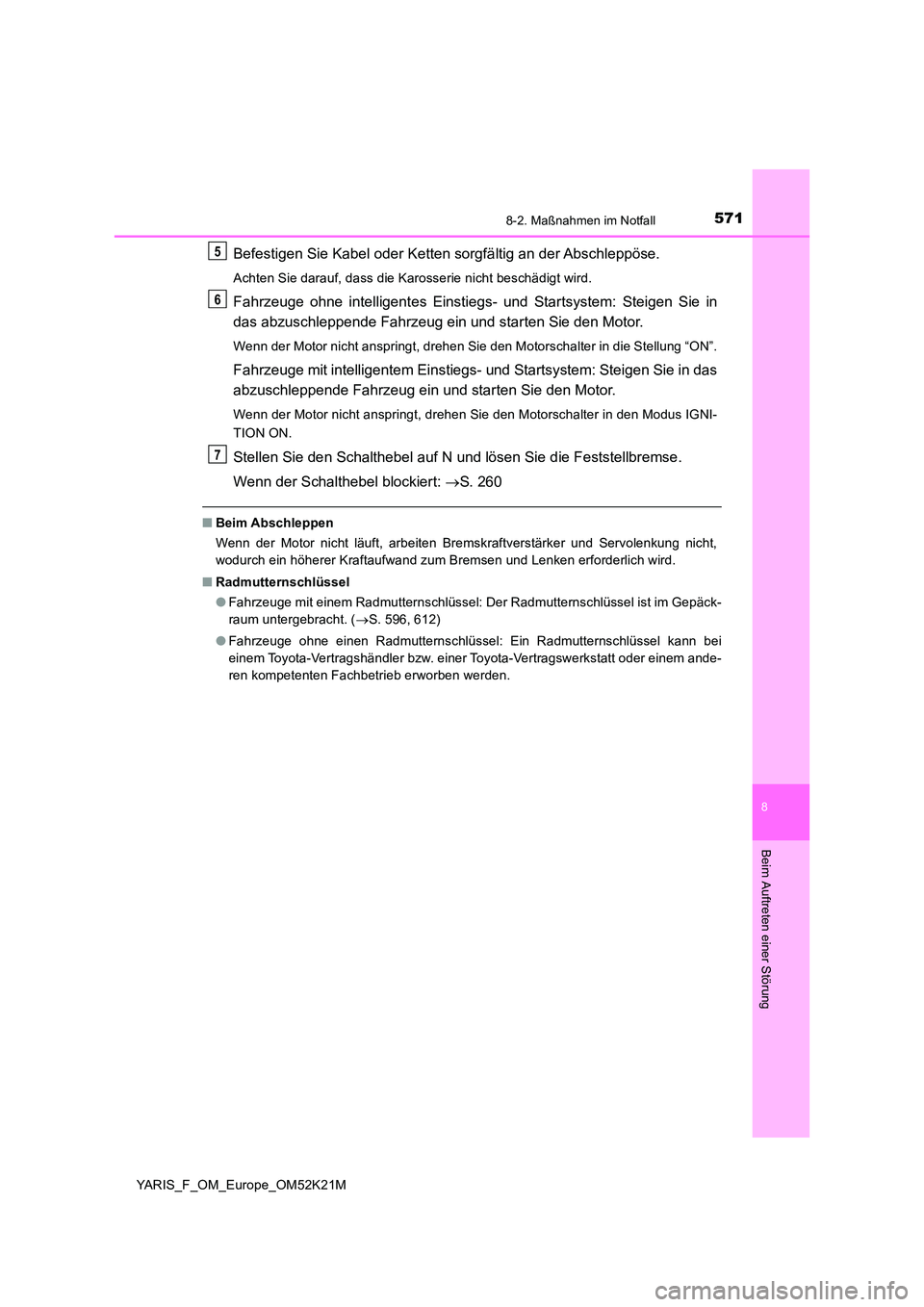

Befestigen Sie Kabel oder Ketten sorgfältig an der Abschleppöse.
Achten Sie darauf, dass die Karosserie nicht beschädigt wird.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Steigen Sie in
das abzuschleppende Fahrzeug ein und starten Sie den Motor.
Wenn der Motor nicht anspringt, drehen Sie den Motorschalter in die Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Steigen Sie in das
abzuschleppende Fahrzeug ein und starten Sie den Motor.
Wenn der Motor nicht anspringt, drehen Sie den Motorschalter in den Modus IGNI-
TION ON.
Stellen Sie den Schalthebel auf N und lösen Sie die Feststellbremse.
Wenn der Schalthebel blockiert: S. 260
■Beim Abschleppen
Wenn der Motor nicht läuft, arbeiten Bremskraftverstärker und Servolenkung nicht,
wodurch ein höherer Kraftaufwand zum Bremsen und Lenken erforderlich wird.
■ Radmutternschlüssel
● Fahrzeuge mit einem Radmutternschlüssel: Der Radmutternschlüssel ist im Gepäck-
raum untergebracht. ( S. 596, 612)
● Fahrzeuge ohne einen Radmutternschlüssel: Ein Radmutternschlüssel kann bei
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb erworben werden.
5
6
7

5728-2. Maßnahmen im Notfall
YARIS_F_OM_Europe_OM52K21M
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
■ Beim Abschleppen des Fahrzeugs
■ Beim Abschleppen
● Wenn Sie zum Abschleppen Kabel oder Ketten verwenden, vermeiden Sie plötzli-
che Anfahrmanöver usw., da diese die Abschleppösen, das Kabel oder die Ketten
stark beanspruchen. Abschleppösen, Kabel oder Ketten könnten beschädigt wer-
den, absplitternde Fahrzeugteile könnten Personen treffen und ernsthafte Schäden
verursachen.
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Stellen Sie den Motor-
schalter nicht in die Stellung “LOCK”.
Es besteht die Möglichkeit, dass das Lenkrad gesperrt wird und nicht mehr betätigt
werden kann.
● Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Schalten Sie den Motor-
schalter nicht aus.
Es besteht die Möglichkeit, dass das Lenkrad gesperrt wird und nicht mehr betätigt
werden kann.
■ Montage der Abschleppösen an das Fahrzeug
Stellen Sie sicher, dass die Abschleppösen sicher montiert sind.
Wenn sie nicht sicher montiert sind, können sich die Abschleppösen während des
Abschleppvorgangs lösen.
Transportieren Sie das Fahrzeug unbedingt
mit angehobenen Vorderrädern oder so, dass
alle vier Räder keinen Kontakt mehr zur Fahr-
bahn haben. Wenn beim Abschleppen des
Fahrzeugs die Vorderräder Bodenkontakt
haben, können der Antriebsstrang und die
entsprechenden Komponenten beschädigt
werden.

5738-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_OM_Europe_OM52K21M
HINWEIS
■Zur Vermeidung von Beschädigungen am Fahrzeug beim Abschleppen mit
einem Abschleppfahrzeug, das die Räder anhebt
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Schleppen Sie das Fahr-
zeug nie rückwärts ab, während der Motorschalter auf “LOCK” steht oder der
Schlüssel abgezogen ist.
Der Mechanismus des Lenkradschlosses ist nicht stark genug, um die Vorderräder
in Geradeaus-Stellung zu halten.
● Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Schleppen Sie das Fahr-
zeug nie rückwärts ab, während der Motorschalter ausgeschaltet ist. Der Mecha-
nismus des Lenkradschlosses ist nicht stark genug, um die Vorderräder in
Geradeaus-Stellung zu halten.
● Prüfen Sie beim Anheben des Fahrzeugs, dass auf der gegenüberliegenden Seite
des angehobenen Fahrzeugs noch genug Bodenfreiheit zum Abschleppen ver-
bleibt. Ohne ausreichenden Abstand kann das Fahrzeug beim Abschleppen
beschädigt werden.
■ Vermeiden von Schäden am Fahrzeug beim Abschleppen mit einem
Abschleppwagen mit Seilwinde
Schleppen Sie Ihr Fahrzeug weder von vorn noch von hinten mit einem
Abschleppwagen mit Seilwinde ab.
■ Schutz des Fahrzeugs vor Beschädigungen beim Abschleppen
Befestigen Sie Kabel oder Ketten nicht an Aufhängungsbauteilen.

5748-2. Maßnahmen im Notfall
YARIS_F_OM_Europe_OM52K21M

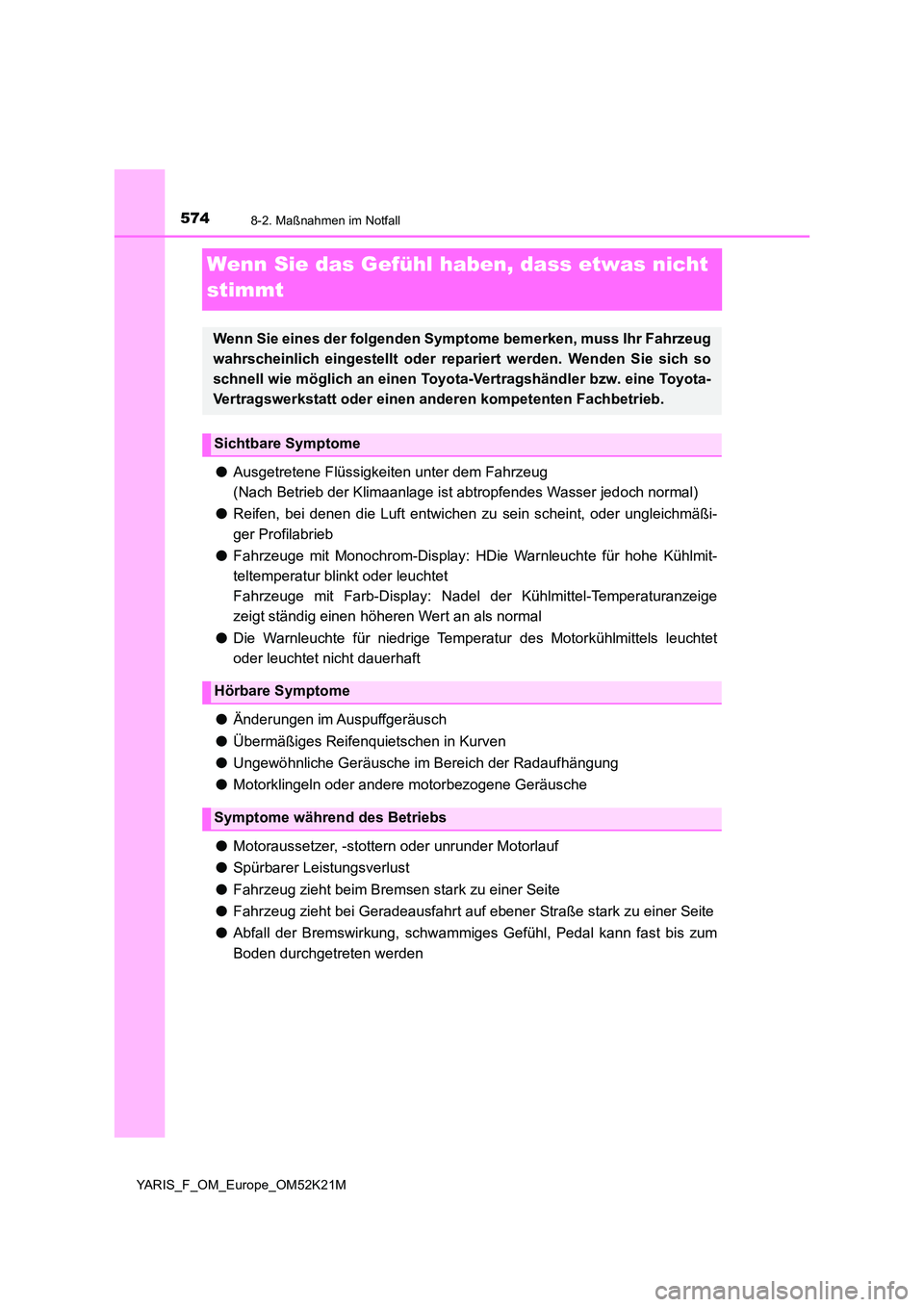

Wenn Sie das Gefühl haben, dass etwas nicht
stimmt
● Ausgetretene Flüssigkeiten unter dem Fahrzeug
(Nach Betrieb der Klimaanlage ist abtropfendes Wasser jedoch normal)
● Reifen, bei denen die Luft entwichen zu sein scheint, oder ungleichmäßi-
ger Profilabrieb
● Fahrzeuge mit Monochrom-Display: HDie Warnleuchte für hohe Kühlmit-
teltemperatur blinkt oder leuchtet
Fahrzeuge mit Farb-Display: Nadel der Kühlmittel-Temperaturanzeige
zeigt ständig einen höheren Wert an als normal
● Die Warnleuchte für niedrige Temperatur des Motorkühlmittels leuchtet
oder leuchtet nicht dauerhaft
● Änderungen im Auspuffgeräusch
● Übermäßiges Reifenquietschen in Kurven
● Ungewöhnliche Geräusche im Bereich der Radaufhängung
● Motorklingeln oder andere motorbezogene Geräusche
● Motoraussetzer, -stottern oder unrunder Motorlauf
● Spürbarer Leistungsverlust
● Fahrzeug zieht beim Bremsen stark zu einer Seite
● Fahrzeug zieht bei Geradeausfahrt auf ebener Straße stark zu einer Seite
● Abfall der Bremswirkung, schwammiges Gefühl, Pedal kann fast bis zum
Boden durchgetreten werden
Wenn Sie eines der folgenden Symptome bemerken, muss Ihr Fahrzeug
wahrscheinlich eingestellt oder repa riert werden. Wenden Sie sich so
schnell wie möglich an einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
Sichtbare Symptome
Hörbare Symptome
Symptome während des Betriebs

5758-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_OM_Europe_OM52K21M

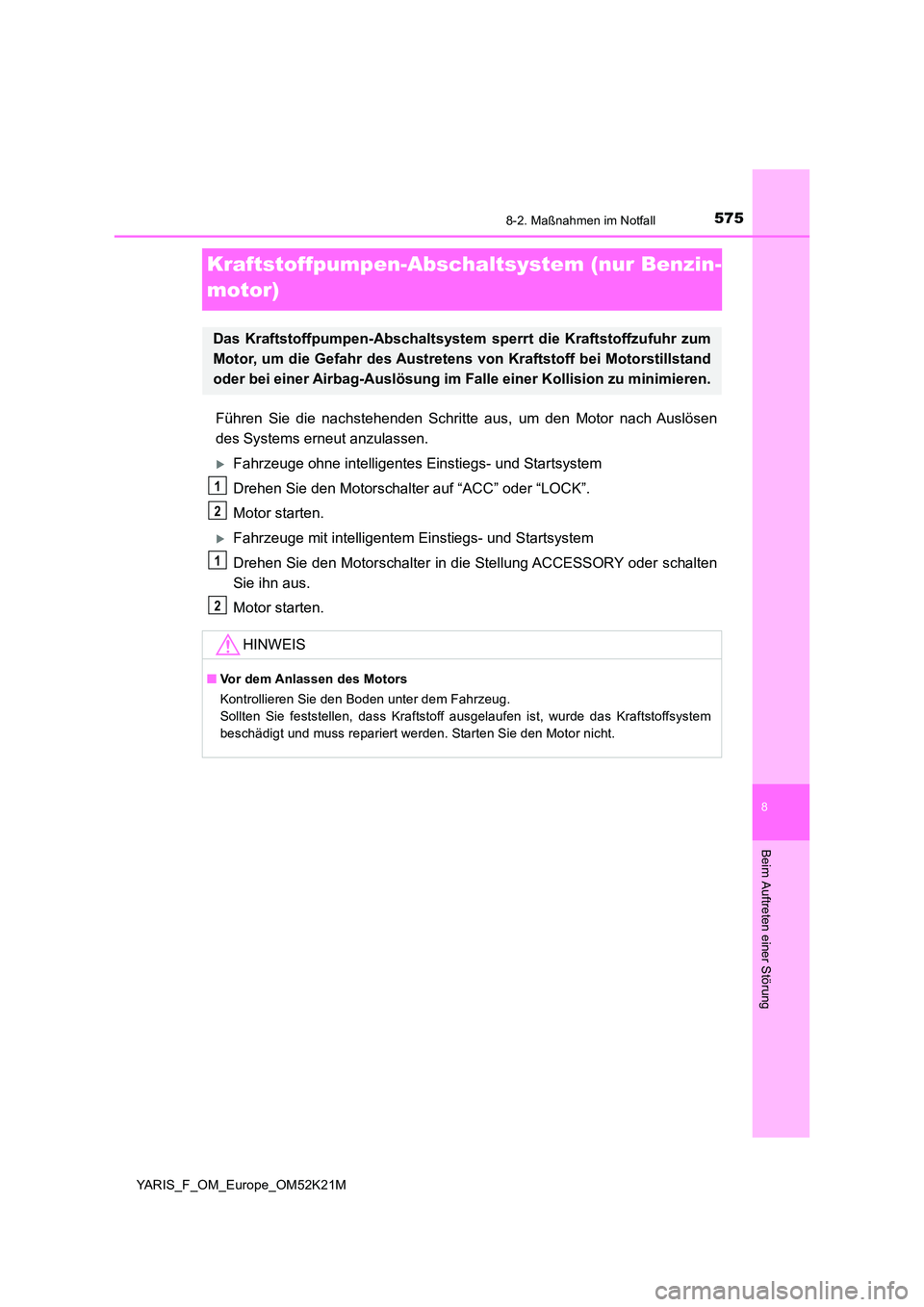

Kraftstoffpumpen-Abschaltsystem (nur Benzin-
motor)
Führen Sie die nachstehenden Schritte aus, um den Motor nach Auslösen
des Systems erneut anzulassen.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Drehen Sie den Motorschalter auf “ACC” oder “LOCK”.
Motor starten.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Drehen Sie den Motorschalter in die Stellung ACCESSORY oder schalten
Sie ihn aus.
Motor starten.
Das Kraftstoffpumpen-Abschaltsystem sperrt die Kraftstoffzufuhr zum
Motor, um die Gefahr des Austretens von Kraftstoff bei Motorstillstand
oder bei einer Airbag-Auslösung im Falle einer Kollision zu minimieren.
HINWEIS
■ Vor dem Anlassen des Motors
Kontrollieren Sie den Boden unter dem Fahrzeug.
Sollten Sie feststellen, dass Kraftstoff ausgelaufen ist, wurde das Kraftstoffsystem
beschädigt und muss repariert werden. Starten Sie den Motor nicht.
1
2
1
2

5768-2. Maßnahmen im Notfall
YARIS_F_OM_Europe_OM52K21M

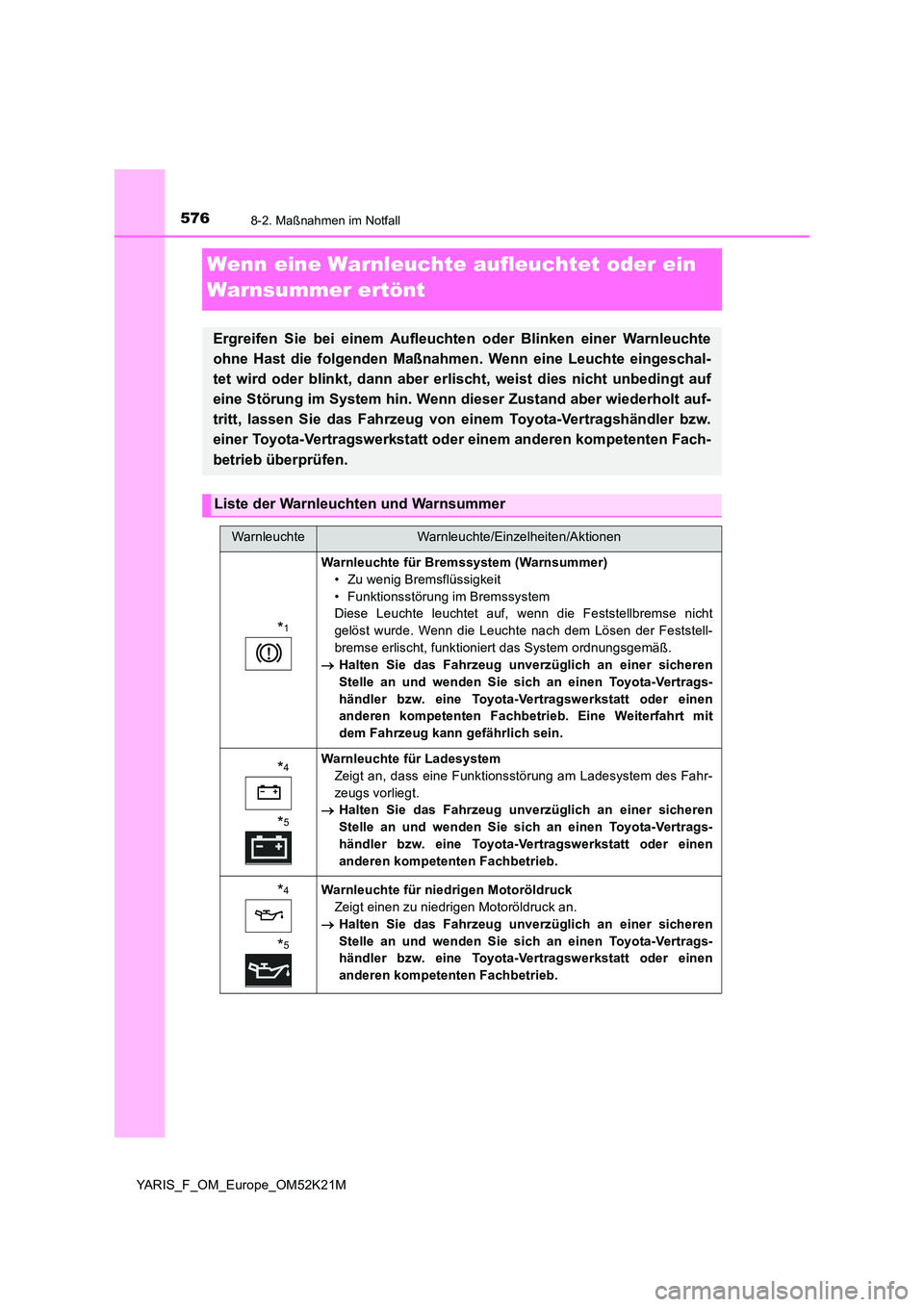

Wenn eine Warnleuchte aufleuchtet oder ein
Warnsummer ertönt
Ergreifen Sie bei einem Aufleuchte n oder Blinken einer Warnleuchte
ohne Hast die folgenden Maßnahmen. Wenn eine Leuchte eingeschal-
tet wird oder blinkt, dann aber erlischt, weist dies nicht unbedingt auf
eine Störung im System hin. Wenn dieser Zustand aber wiederholt auf-
tritt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fach-
betrieb überprüfen.
Liste der Warnleuchten und Warnsummer
WarnleuchteWarnleuchte/Einzelheiten/Aktionen
*1
Warnleuchte für Bremssystem (Warnsummer)
• Zu wenig Bremsflüssigkeit
• Funktionsstörung im Bremssystem
Diese Leuchte leuchtet auf, wenn die Feststellbremse nicht
gelöst wurde. Wenn die Leuchte nach dem Lösen der Feststell-
bremse erlischt, funktioniert das System ordnungsgemäß.
 Halten Sie das Fahrzeug unverzüglich an einer sicheren
Stelle an und wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb. Eine Weiterfahrt mit
dem Fahrzeug kann gefährlich sein.
*4
*5
Warnleuchte für Ladesystem
Zeigt an, dass eine Funktionsstörung am Ladesystem des Fahr-
zeugs vorliegt.
 Halten Sie das Fahrzeug unverzüglich an einer sicheren
Stelle an und wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb.
*4
*5
Warnleuchte für niedrigen Motoröldruck
Zeigt einen zu niedrigen Motoröldruck an.
 Halten Sie das Fahrzeug unverzüglich an einer sicheren
Stelle an und wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb.
