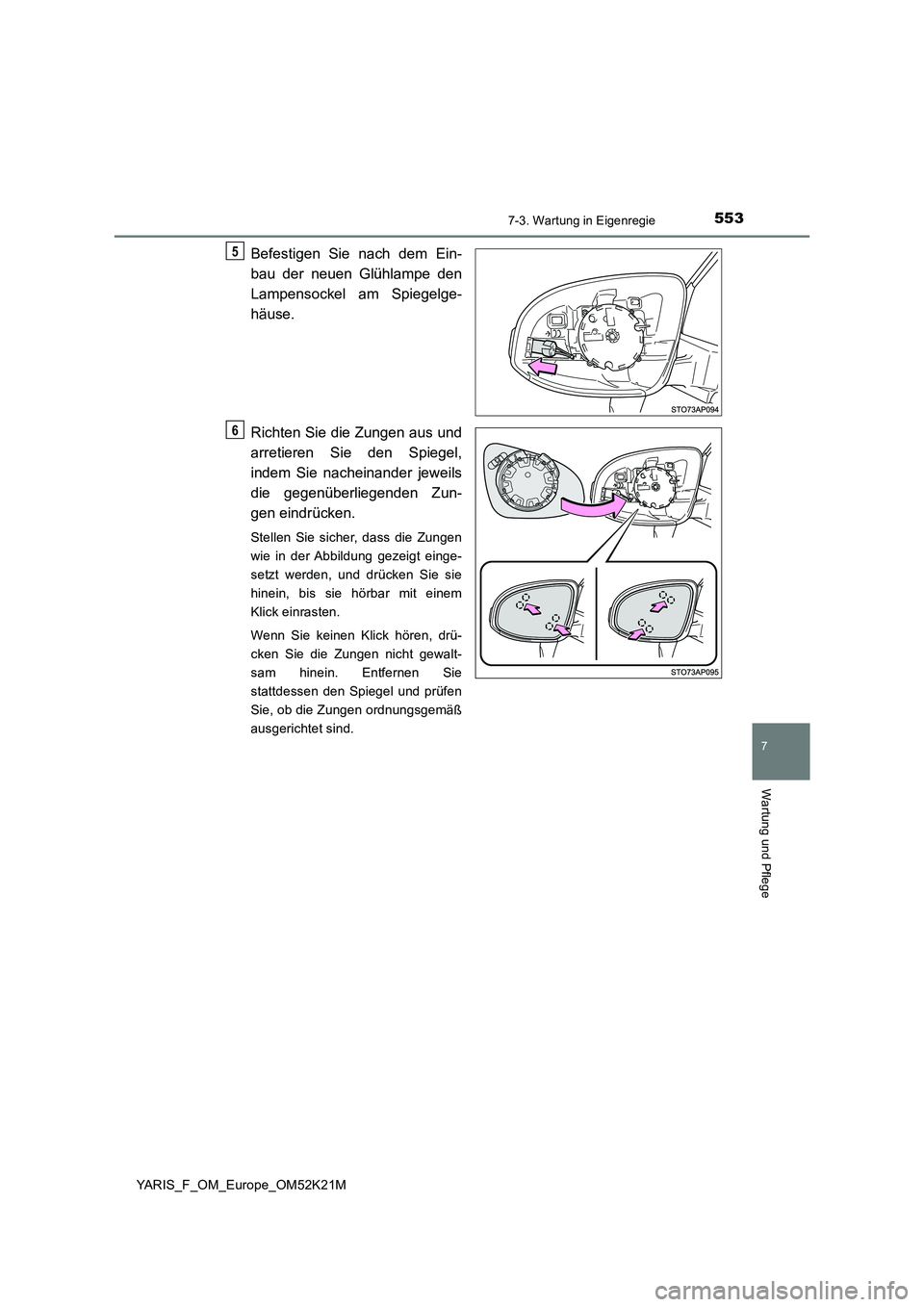

5537-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52K21M
Befestigen Sie nach dem Ein-
bau der neuen Glühlampe den
Lampensockel am Spiegelge-
häuse.
Richten Sie die Zungen aus und
arretieren Sie den Spiegel,
indem Sie nacheinander jeweils
die gegenüberliegenden Zun-
gen eindrücken.
Stellen Sie sicher, dass die Zungen
wie in der Abbildung gezeigt einge-
setzt werden, und drücken Sie sie
hinein, bis sie hörbar mit einem
Klick einrasten.
Wenn Sie keinen Klick hören, drü-
cken Sie die Zungen nicht gewalt-
sam hinein. Entfernen Sie
stattdessen den Spiegel und prüfen
Sie, ob die Zungen ordnungsgemäß
ausgerichtet sind.
5
6

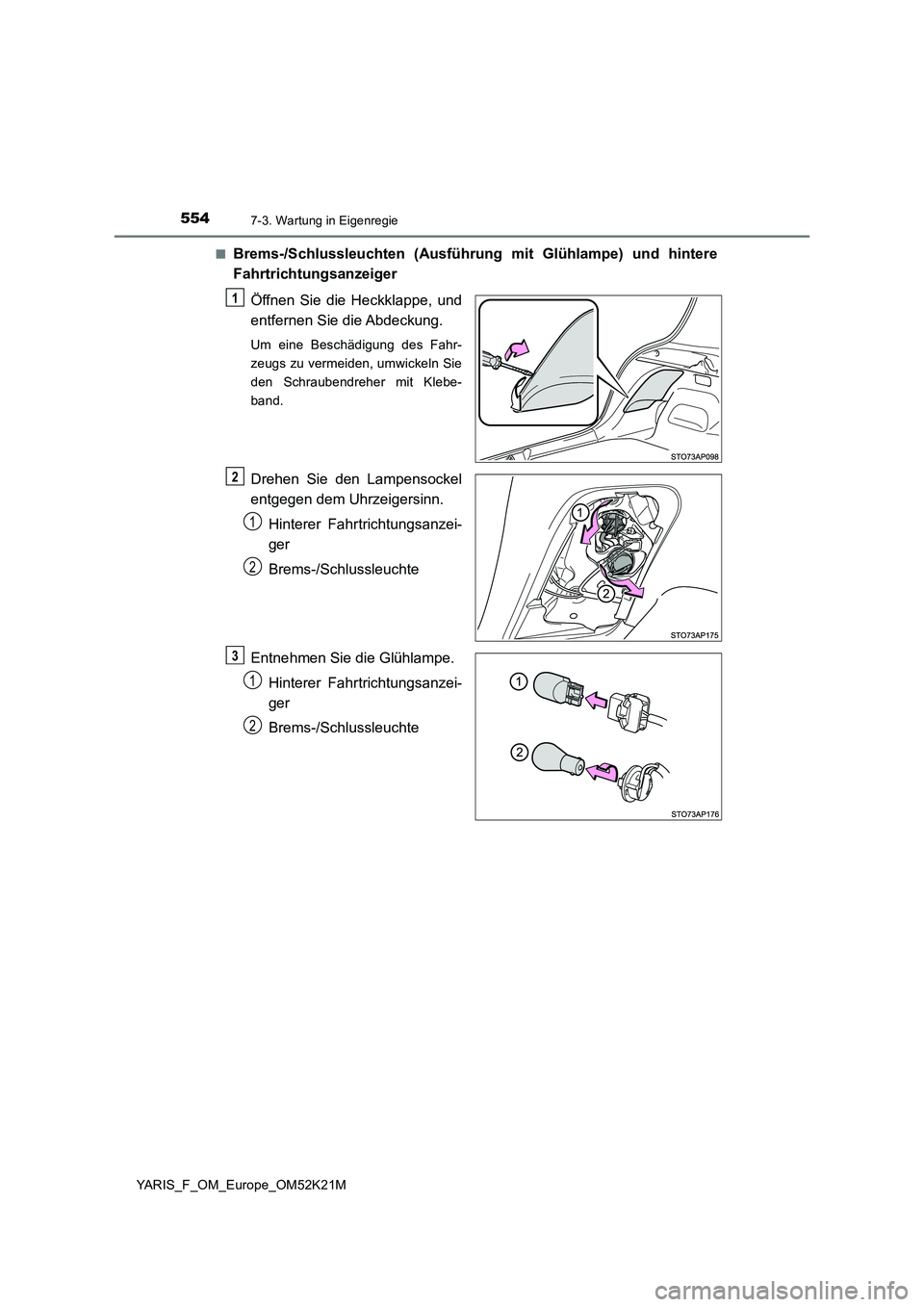

5547-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52K21M
■Brems-/Schlussleuchten (Ausführung mit Glühlampe) und hintere
Fahrtrichtungsanzeiger
Öffnen Sie die Heckklappe, und
entfernen Sie die Abdeckung.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Hinterer Fahrtrichtungsanzei-
ger
Brems-/Schlussleuchte
Entnehmen Sie die Glühlampe.
Hinterer Fahrtrichtungsanzei-
ger
Brems-/Schlussleuchte
1
2
1
2
3
1
2

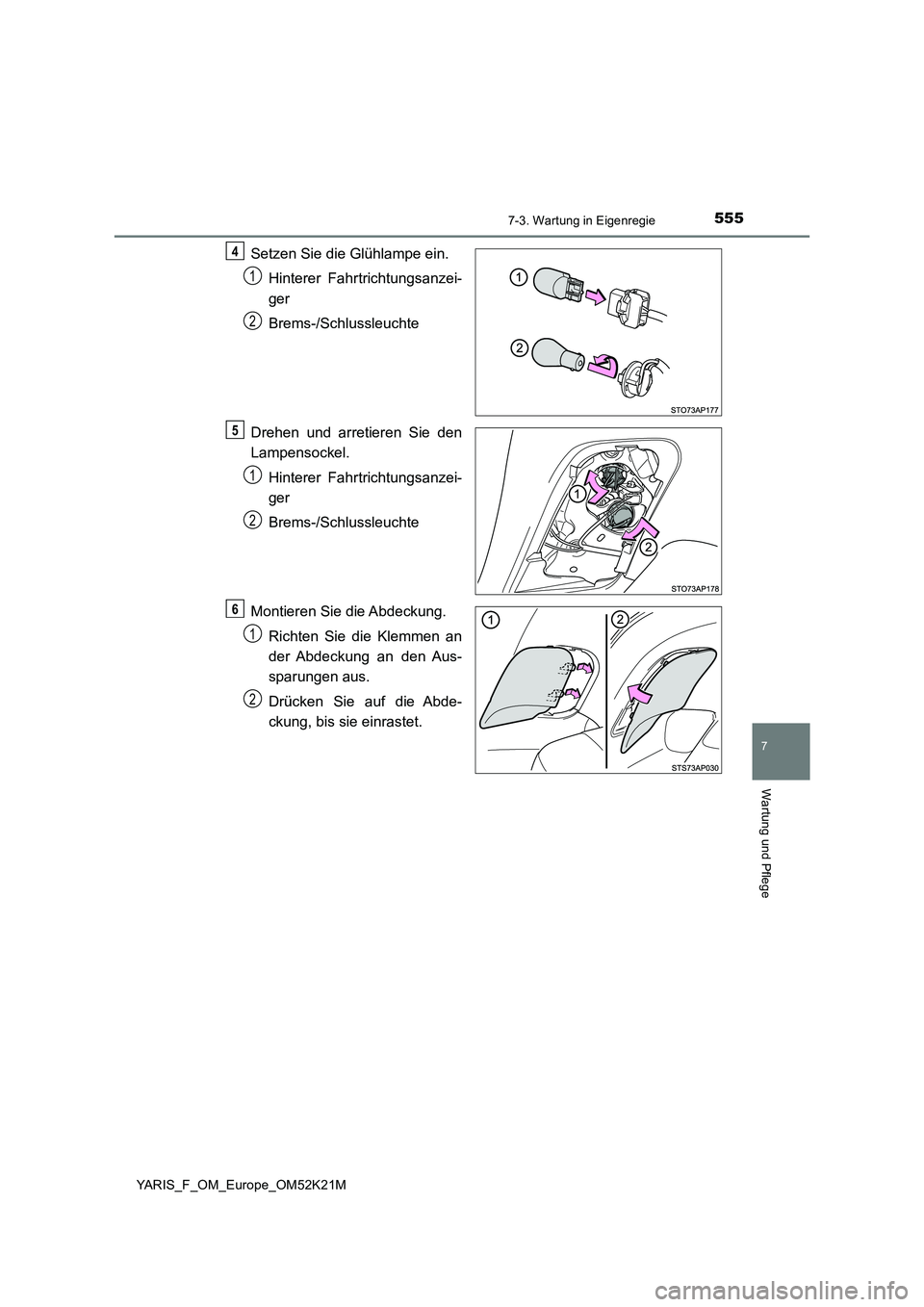

5557-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52K21M
Setzen Sie die Glühlampe ein.
Hinterer Fahrtrichtungsanzei-
ger
Brems-/Schlussleuchte
Drehen und arretieren Sie den
Lampensockel.
Hinterer Fahrtrichtungsanzei-
ger
Brems-/Schlussleuchte
Montieren Sie die Abdeckung.
Richten Sie die Klemmen an
der Abdeckung an den Aus-
sparungen aus.
Drücken Sie auf die Abde-
ckung, bis sie einrastet.
4
1
2
5
1
2
6
1
2

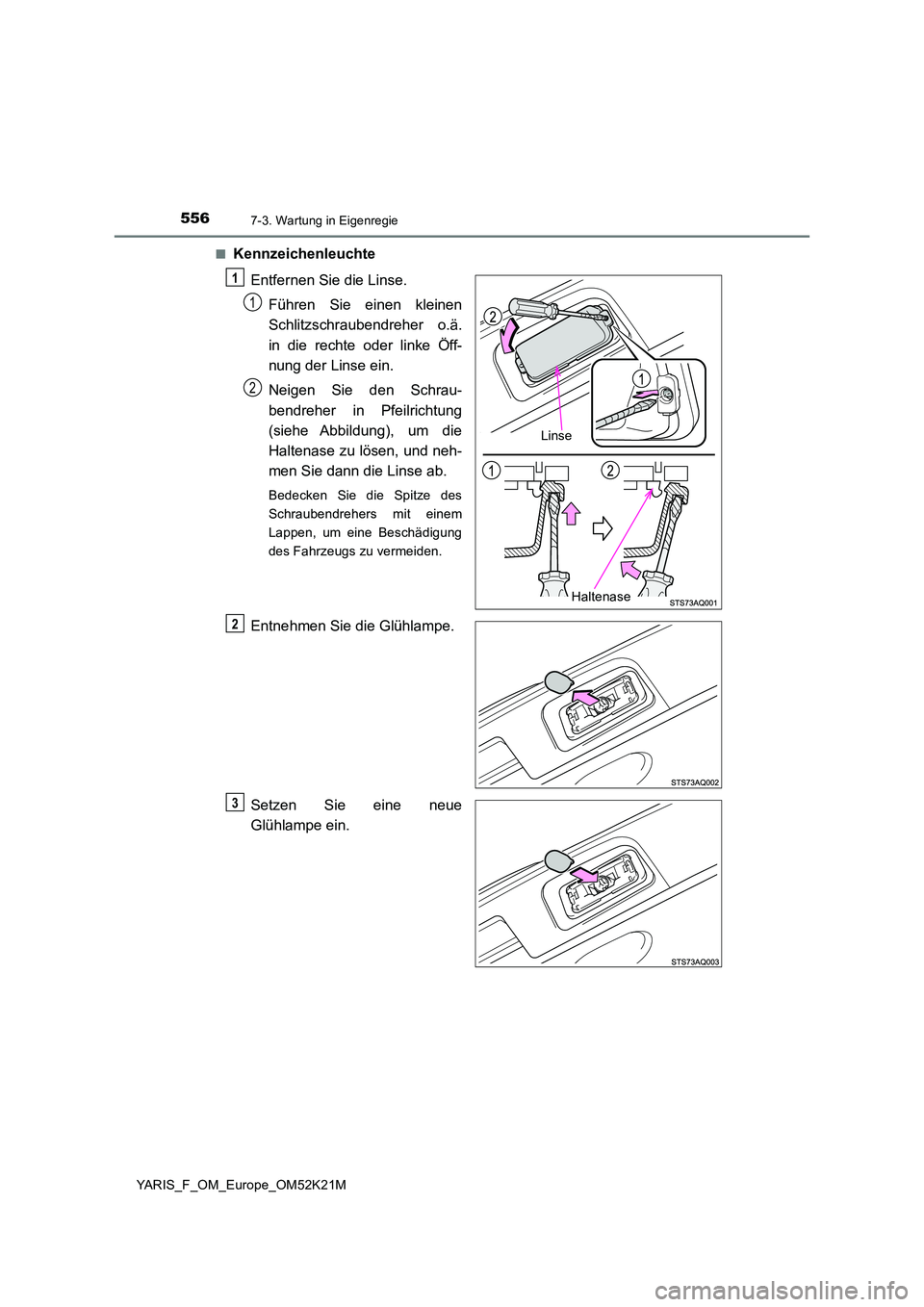

5567-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52K21M
■Kennzeichenleuchte
Entfernen Sie die Linse.
Führen Sie einen kleinen
Schlitzschraubendreher o.ä.
in die rechte oder linke Öff-
nung der Linse ein.
Neigen Sie den Schrau-
bendreher in Pfeilrichtung
(siehe Abbildung), um die
Haltenase zu lösen, und neh-
men Sie dann die Linse ab.
Bedecken Sie die Spitze des
Schraubendrehers mit einem
Lappen, um eine Beschädigung
des Fahrzeugs zu vermeiden.
Entnehmen Sie die Glühlampe.
Setzen Sie eine neue
Glühlampe ein.
Linse
Haltenase
1
1
2
2
3

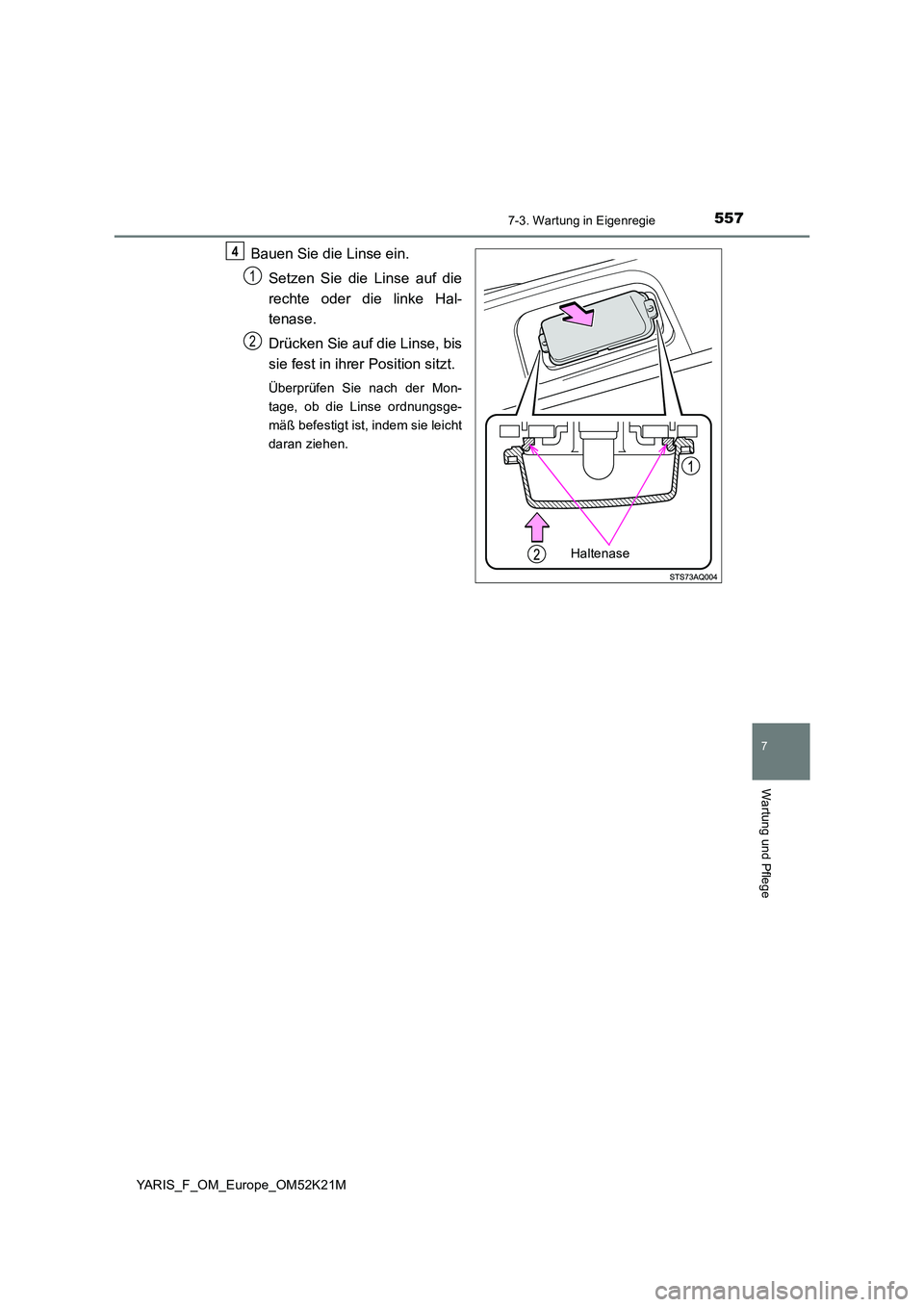

5577-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52K21M
Bauen Sie die Linse ein.
Setzen Sie die Linse auf die
rechte oder die linke Hal-
tenase.
Drücken Sie auf die Linse, bis
sie fest in ihrer Position sitzt.
Überprüfen Sie nach der Mon-
tage, ob die Linse ordnungsge-
mäß befestigt ist, indem sie leicht
daran ziehen.
Haltenase
4
1
2

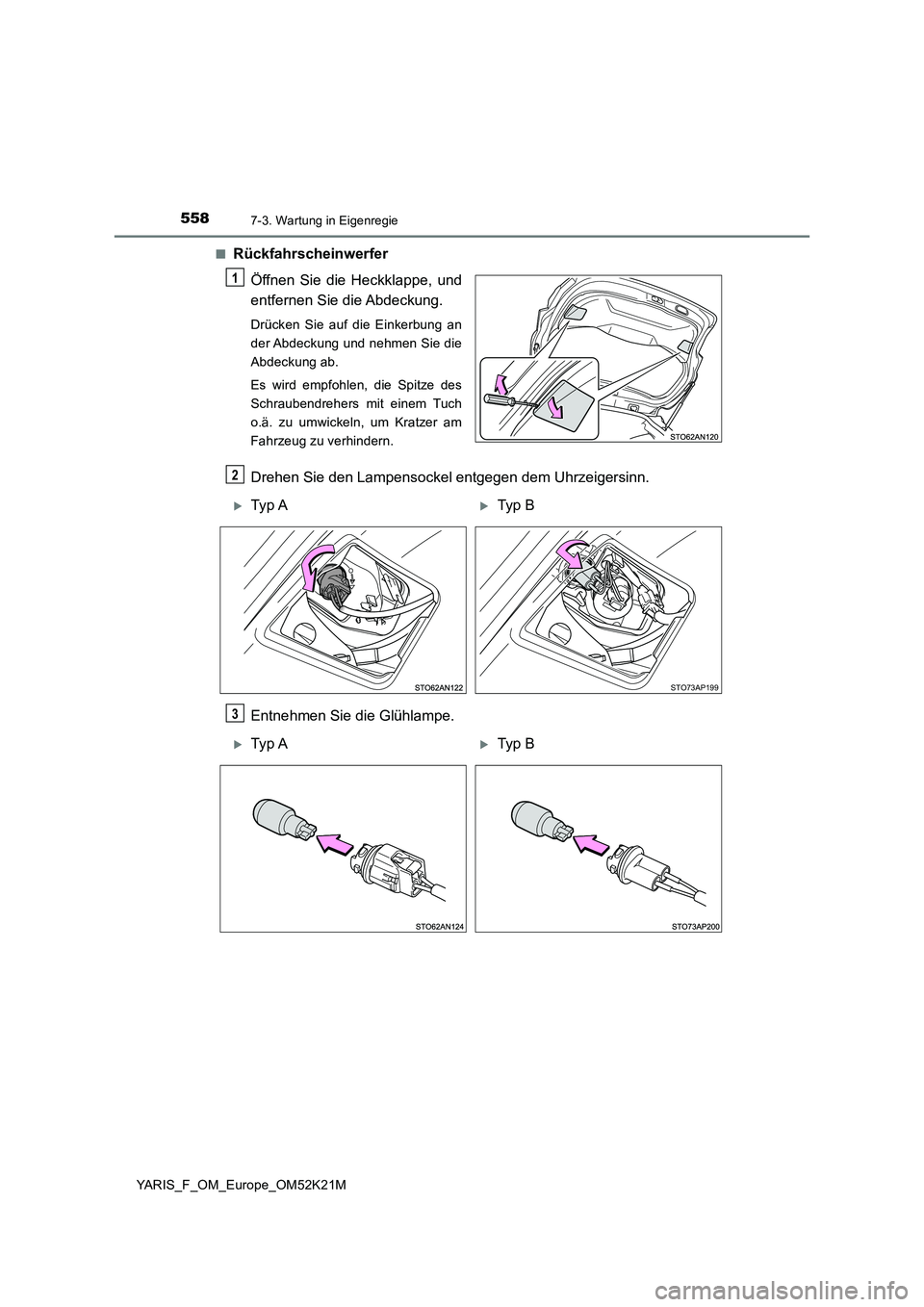

5587-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52K21M
■Rückfahrscheinwerfer
Öffnen Sie die Heckklappe, und
entfernen Sie die Abdeckung.
Drücken Sie auf die Einkerbung an
der Abdeckung und nehmen Sie die
Abdeckung ab.
Es wird empfohlen, die Spitze des
Schraubendrehers mit einem Tuch
o.ä. zu umwickeln, um Kratzer am
Fahrzeug zu verhindern.
Drehen Sie den Lampensockel entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
1
2
Typ ATyp B
STO73AP199
3
Typ ATyp B

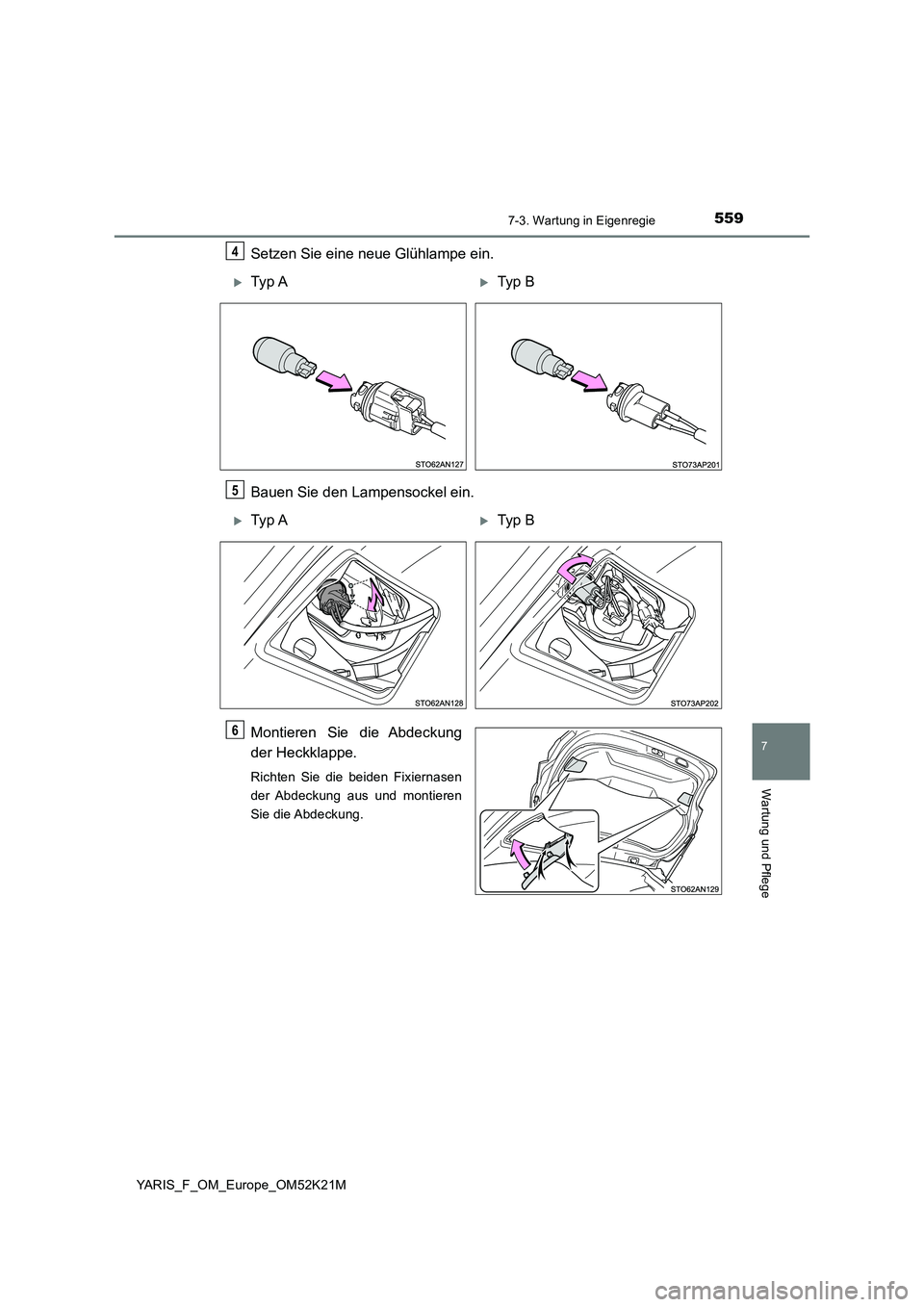

5597-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52K21M
Setzen Sie eine neue Glühlampe ein.
Bauen Sie den Lampensockel ein.
Montieren Sie die Abdeckung
der Heckklappe.
Richten Sie die beiden Fixiernasen
der Abdeckung aus und montieren
Sie die Abdeckung.
4
Typ ATyp B
5
Typ ATyp B
6

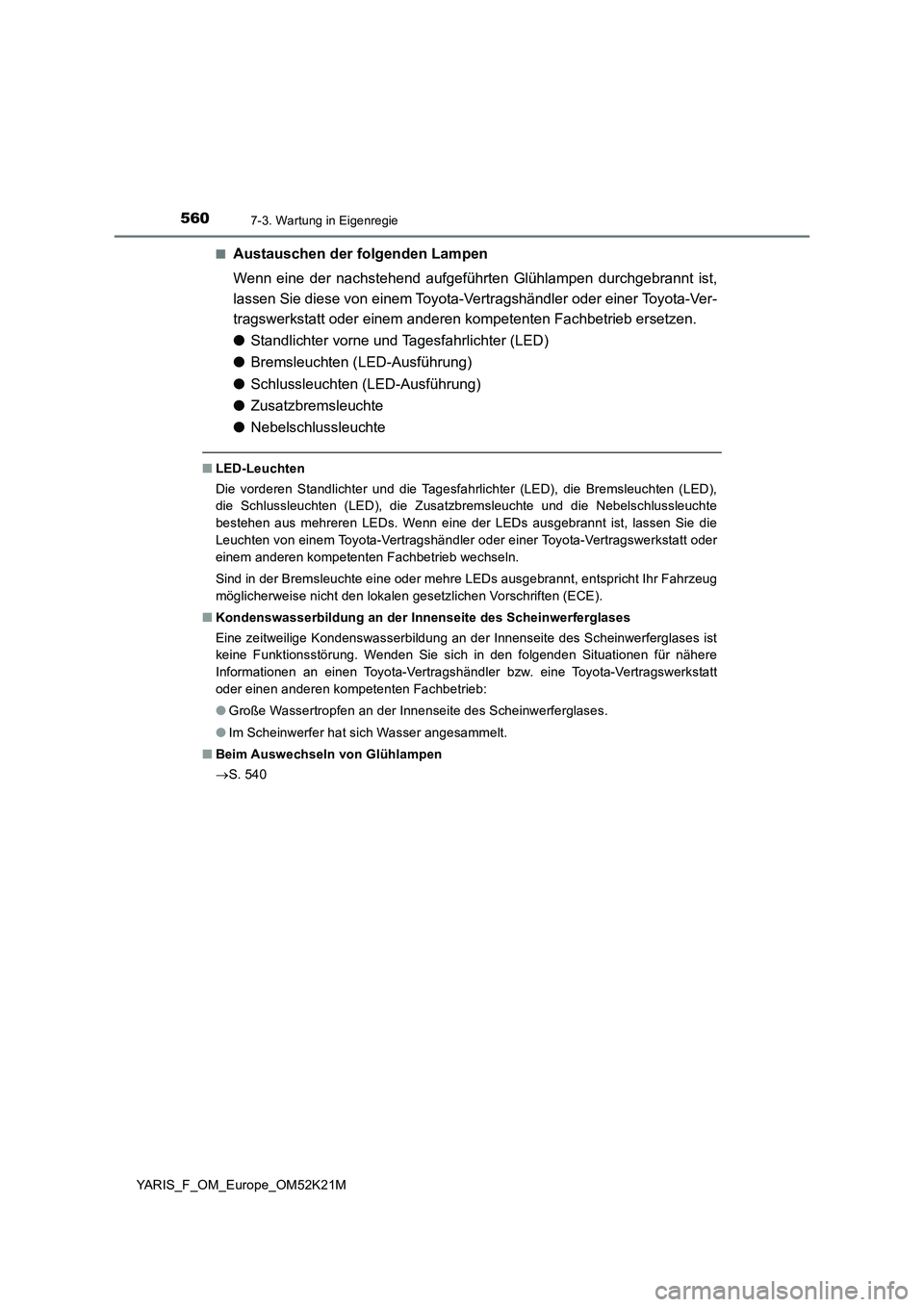

5607-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52K21M
■Austauschen der folgenden Lampen
Wenn eine der nachstehend aufgeführten Glühlampen durchgebrannt ist,
lassen Sie diese von einem Toyota-Vertragshändler oder einer Toyota-Ver-
tragswerkstatt oder einem anderen kompetenten Fachbetrieb ersetzen.
● Standlichter vorne und Tagesfahrlichter (LED)
● Bremsleuchten (LED-Ausführung)
● Schlussleuchten (LED-Ausführung)
● Zusatzbremsleuchte
● Nebelschlussleuchte
■LED-Leuchten
Die vorderen Standlichter und die Tagesfahrlichter (LED), die Bremsleuchten (LED),
die Schlussleuchten (LED), die Zusatzbremsleuchte und die Nebelschlussleuchte
bestehen aus mehreren LEDs. Wenn eine der LEDs ausgebrannt ist, lassen Sie die
Leuchten von einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb wechseln.
Sind in der Bremsleuchte eine oder mehre LEDs ausgebrannt, entspricht Ihr Fahrzeug
möglicherweise nicht den lokalen gesetzlichen Vorschriften (ECE).
■ Kondenswasserbildung an der Innenseite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung an der Innenseite des Scheinwerferglases ist
keine Funktionsstörung. Wenden Sie sich in den folgenden Situationen für nähere
Informationen an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb:
● Große Wassertropfen an der Innenseite des Scheinwerferglases.
● Im Scheinwerfer hat sich Wasser angesammelt.
■ Beim Auswechseln von Glühlampen
 S. 540
