2019 TOYOTA YARIS Betriebsanleitungen (in German)

105
2Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
2. Kombiinstrument
Kontroll- und
Warnleuchten........................ 106
Instrumente und Anzeigen
(Fahrzeuge mit
Monochrom-Display)............. 113
Instrumente und Anzeigen
(Fahrzeuge mit
Farb-Display) ........................ 116
Multi-Informationsanzeige
(Fahrzeuge mit
Monochrom-Display)............. 120
Multi-Informationsanzeige
(Fahrzeuge mit
Farb-Display) ........................ 125
Informationen zum
Kraftstoffverbrauch ............... 135

1062. Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
Kontroll- und Warnleuchten
Fahrzeuge mit Monochrom-Display Typ A
Fahrzeuge mit Monochrom-Display Typ B
Diese Abbildung zeigt eine Instrumenteneinheit mit einem Drehzahlmesser,
deren Aussehen von einer Instrumenteneinheit ohne Drehzahlmesser abwei-
chen kann.
Die Warn- und Kontrollleuchten im Kombiinstrument und im Mittelteil
der Instrumententafel informieren den Fahrer über den Status der ver-
schiedenen Systeme des Fahrzeugs.
Zu Beschreibungszwecken sind in der folgenden Abbildung alle Kont-
roll- und Warnleuchten eingeschaltet.

1072. Kombiinstrument
2
Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
Fahrzeuge mit Farb-Display

1082. Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
Warnleuchten informieren den Fahrer über Funktionsstörungen in den ange-
gebenen Systemen des Fahrzeugs.
Warnleuchten
*1, 4Warnleuchte für Bremssys-
tem ( S. 576)
*1Warnleuchte für elektri-
sche Servolenkung
( S. 577)
*1, 9
Warnleuchte für Ladesys-
tem ( S. 576)
*1, 2, 5
PCS-Warnleuchte
( S. 578)
*10, 11
Warnleuchte für Ladesys-
tem ( S. 576)
*1, 2, 4
Kontrollleuchte für Rad-
schlupf ( S. 578)
*1, 9
Warnleuchte für niedrigen
Motoröldruck ( S. 576)
*2, 9
(Gelb)
Kontrollleuchte für automa-
tisches Fernlicht ( S. 579)
*10, 11Warnleuchte für niedrigen
Motoröldruck ( S. 576)
*2, 9
(Gelb)
Kontrollleuchte für
Geschwindigkeitsregelsys-
tem ( S. 579)
*1, 9
(Rot)
Warnleuchte für hohe Kühl-
mitteltemperatur ( S. 577)
*2, 9
(Gelb)
LDA-Kontrollleuchte
( S. 579)
*10, 11
Warnleuchte für hohe Kühl-
mitteltemperatur ( S. 577)
*2, 8, 9
(Gelb)
Fahrbahnmarkierungs-
Kontrollleuchten ( S. 579)
*1
Störungsanzeigeleuchte
( S. 577)
*9
(Gelb)
Kontrollleuchte für
Geschwindigkeitsbegren-
zung ( S. 579)
*1SRS-Warnleuchte
( S. 577)
*1, 2, 5Kontrollleuchte für abge-
brochenes Stop & Start-
System ( S. 579)
*1, 4ABS-Warnleuchte
( S. 577)
*1, 6, 9
Warnleuchte für Kraftstoff-
filter ( S. 579)

1092. Kombiinstrument
2
Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
*1: Wenn der Motorschalter auf “ON” (bei Fahrzeugen ohne intelligentes Einstiegs-
und Startsystem) oder in den Modus IGNITION ON (bei Fahrzeugen mit intelligen-
tem Einstiegs- und Startsystem) gestellt wird, schalten sich diese Leuchten ein und
zeigen an, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen
Sekunden bzw. nach Anlassen des Motors. Wenn eine Leuchte nicht aufleuchtet
oder nicht wieder erlischt, kann im betreffenden System eine Funktionsstörung vor-
liegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprü-
fen.
*2: Je nach Ausstattung
*3: Die Kontrollleuchte blinkt gelb, um auf eine Funktionsstörung hinzuweisen. Die
Leuchte blinkt schnell grün, um auf ein nicht gelöstes Lenkschloss hinzuweisen.
*4: Die Kontrollleuchte leuchtet auf, um auf eine Funktionsstörung hinzuweisen.
*5: Die Kontrollleuchte blinkt, um auf eine Funktionsstörung hinzuweisen.
*6: Dieselmotor
*7: Die Leuchte leuchtet auf dem Mittelteil.
*8: Die Kontrollleuchten leuchten gemeinsam mit der LDA-Kontrollleuchte auf, um auf
eine Funktionsstörung hinzuweisen.
*9: Fahrzeuge mit Monochrom-Display.
*10: Fahrzeuge mit Farb-Display.
*11: Die Kontrollleuchte leuchtet in der Multi-Informationsanzeige auf.
*2, 3, 9
(Gelb)
Kontrollleuchte des intelli-
genten Einstiegs-
und Startsystem ( S. 579)
*1, 2
Warnleuchte für Reifen-
druck ( S. 580)
*9
Türkontrollleuchte
( S. 580)
*1, 10
Hauptwarnleuchte
( S. 581)
Warnleuchte für Kraft-
stoffreserve ( S. 580)
*1, 6, 9Warnleuchte für niedrigen
Motorölstand ( S. 581)
Warnleuchte für Sicher-
heitsgurt des Fahrer- und
Beifahrersitzes ( S. 580)
*1, 6, 9
Warnleuchte für Motoröl-
wechsel ( S. 581)
*2, 7Warnleuchten für Sicher-
heitsgurte der Rücksitze
( S. 580)

1102. Kombiinstrument
YARIS_F_OM_Europe_OM52K21M

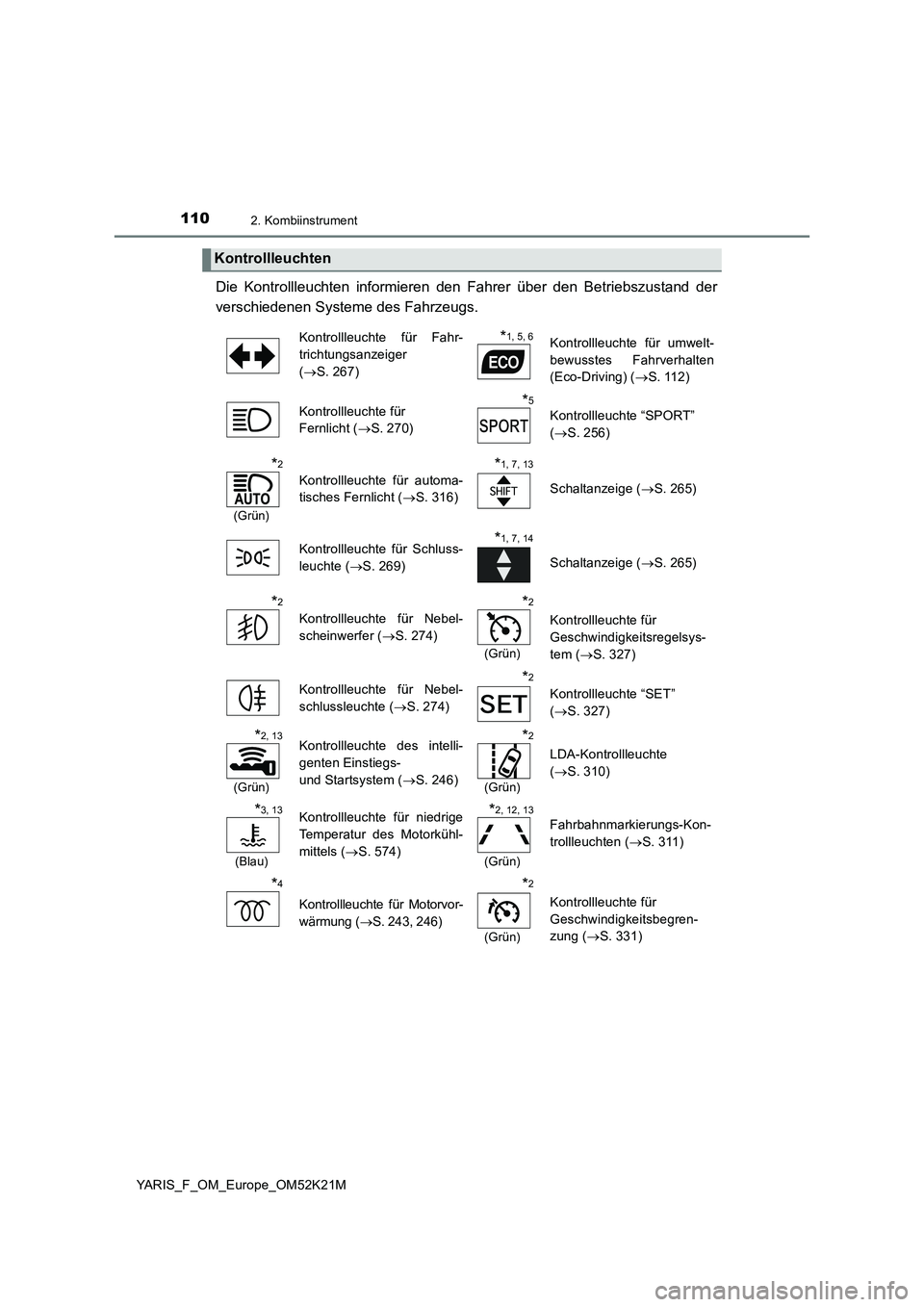

Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der
verschiedenen Systeme des Fahrzeugs.
Kontrollleuchten
Kontrollleuchte für Fahr-
trichtungsanzeiger
( S. 267)
*1, 5, 6Kontrollleuchte für umwelt-
bewusstes Fahrverhalten
(Eco-Driving) ( S. 112)
Kontrollleuchte für
Fernlicht ( S. 270)
*5
Kontrollleuchte “SPORT”
( S. 256)
*2
(Grün)
Kontrollleuchte für automa-
tisches Fernlicht ( S. 316)
*1, 7, 13
Schaltanzeige (S. 265)
Kontrollleuchte für Schluss-
leuchte ( S. 269)
*1, 7, 14
Schaltanzeige (S. 265)
*2
Kontrollleuchte für Nebel-
scheinwerfer ( S. 274)
*2
(Grün)
Kontrollleuchte für
Geschwindigkeitsregelsys-
tem ( S. 327)
Kontrollleuchte für Nebel-
schlussleuchte ( S. 274)
*2
Kontrollleuchte “SET”
( S. 327)
*2, 13
(Grün)
Kontrollleuchte des intelli-
genten Einstiegs-
und Startsystem ( S. 246)
*2
(Grün)
LDA-Kontrollleuchte
( S. 310)
*3, 13
(Blau)
Kontrollleuchte für niedrige
Temperatur des Motorkühl-
mittels ( S. 574)
*2, 12, 13
(Grün)
Fahrbahnmarkierungs-Kon-
trollleuchten ( S. 311)
*4
Kontrollleuchte für Motorvor-
wärmung ( S. 243, 246)
*2
(Grün)
Kontrollleuchte für
Geschwindigkeitsbegren-
zung ( S. 331)

1112. Kombiinstrument
2
Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
*1: Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Diese Kontrollleuchten leuchten auf, wenn der Motorschalter auf “ON” gedreht wird,
um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach
einigen Sekunden bzw. nach Anlassen des Motors. Wenn eine Leuchte nicht auf-
leuchtet oder nicht wieder erlischt, kann im betreffenden System eine Funktionsstö-
rung vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Wenn der Motorschalter in den Modus IGNITION ON gebracht wird, schalten sich
diese Leuchten ein und zeigen an, dass eine Systemprüfung durchgeführt wird. Sie
erlöschen nach einigen Sekunden bzw. nach Anlassen des Motors. Wenn eine
Leuchte nicht aufleuchtet oder nicht wieder erlischt, kann im betreffenden System
eine Funktionsstörung vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb überprüfen.
*2: Je nach Ausstattung
*3: Diese Kontrollleuchte leuchtet bei niedriger Temperatur des Motorkühlmittels blau.
*4: Dieselmotor
*5: Fahrzeuge mit Multidrive
*6: Die Leuchte wird nicht eingeschaltet, wenn das System deaktiviert ist.
*7: Fahrzeuge mit Schaltgetriebe
*8: Die Kontrollleuchte blinkt, um anzuzeigen, dass das System in Betrieb ist.
*9: Diese Leuchte leuchtet auf dem Mittelteil.
*1, 2Kontrollleuchte für das Stop
& Start-System ( S. 336)
*2, 8, 11, 13
PCS-Aktivierungskontroll-
leuchte ( S. 292)
*1, 2
Kontrollleuchte für abgebro-
chenes Stop & Start-System
( S. 337)
*1, 2, 10
PCS-Warnleuchte
( S. 296)
*1, 2, 8
Kontrollleuchte für Rad-
schlupf ( S. 348)
*14, 15
Eis-Warnanzeige
( S. 116)
*1, 2 , 13
Kontrollleuchte “TRC OFF”
( S. 348)
*9
*1, 2
Kontrollleuchte VSC OFF
( S. 349)
Anzeige “PASSENGER AIR BAG”
( S. 56)

1122. Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
*10: Die Leuchte leuchtet auf, wenn das System abgeschaltet wird.
*11: Die Kontrollleuchte leuchtet auf, wenn die Systemeinstellungen geändert wurden.
*12: Die Kontrollleuchte blinkt gelb, um anzuzeigen, dass das Fahrzeug von der Fahr-
spur abweicht.
*13: Fahrzeuge mit Monochrom-Display.
*14: Fahrzeuge mit Farb-Display.
*15: Wenn die Außentemperatur ca. 3°C oder niedriger ist, blinkt die Kontrollleuchte ca.
10 Sekunden lang und leuchtet dann dauerhaft.
■ Kontrollleuchte für umweltbewusstes Fahrverhalten (Eco-Driving) (Fahrzeuge
mit Multidrive)
Die Kontrollleuchte für umweltbewusstes Fahrverhalten (Eco-Driving) kann auf
Wunsch aktiviert oder deaktiviert werden. In der Standardeinstellung ist sie aktiviert.
( S. 123, 129)
Die Kontrollleuchte für umweltbewusstes Fahrverhalten (Eco-Driving) leuchtet unter
den folgenden Bedingungen nicht auf:
● Der Schalthebel befindet sich in einer anderen Stellung als D.
● Das Fahrzeug wird im Modus “SPORT” gefahren (S. 256)
● Die Schaltwippe wird bedient, während der Schalthebel in der Stellung D steht.
● Die Fahrzeuggeschwindigkeit beträgt mindestens 130 km/h.
Bei einem umweltfreundlichen Beschleuni-
gungsvorgang (kraftstoffsparendes Fahren)
schaltet sich die Kontrollleuchte für umweltbe-
wusstes Fahrverhalten (Eco-Driving) ein.
Wenn beim Beschleunigen der ECO-Fahrbe-
reich überschritten oder das Fahrzeug ange-
halten wird, schaltet sich die Kontrollleuchte
aus.
WARNUNG
■ Warnleuchte eines sicherheitsrelevanten Systems leuchtet nicht auf
Sollte eine Leuchte eines Sicherheitssystems, wie z. B. die ABS- oder SRS-Warn-
leuchte, beim Anlassen des Motors nicht aufleuchten, kann dies bedeuten, dass
diese Systeme nicht zur Verfügung stehen und Sie daher bei einem Unfall nicht
schützen, was zu schweren Verletzungen oder sogar zum Tod führen kann. Lassen
Sie das Fahrzeug in diesem Fall unverzüglich von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
