2019 TOYOTA YARIS Betriebsanleitungen (in German)

5377-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52K21M
Motorraum: Sicherungskasten Typ C (Fahrzeuge mit Linkslenkung)
Ziehen Sie an der Kante der
Gummilippe, um sie an der
Abdeckung auszuhaken. Drü-
cken Sie anschließend die
Nasen nach innen, und heben
Sie die Abdeckung ab.
Entfernen Sie die Abdeckungen
der Batterieklemmen und des
Sicherungskastens.
Motorraum: Sicherungskasten Typ C (Fahrzeuge mit Rechtslenkung)
Ziehen Sie an der Kante der
Gummilippe, um sie an der
Abdeckung auszuhaken. Drü-
cken Sie anschließend die
Nasen nach innen, und heben
Sie die Abdeckung ab.
Entfernen Sie die Abdeckungen
der Batterieklemmen und des
Sicherungskastens.
1
2
1
2

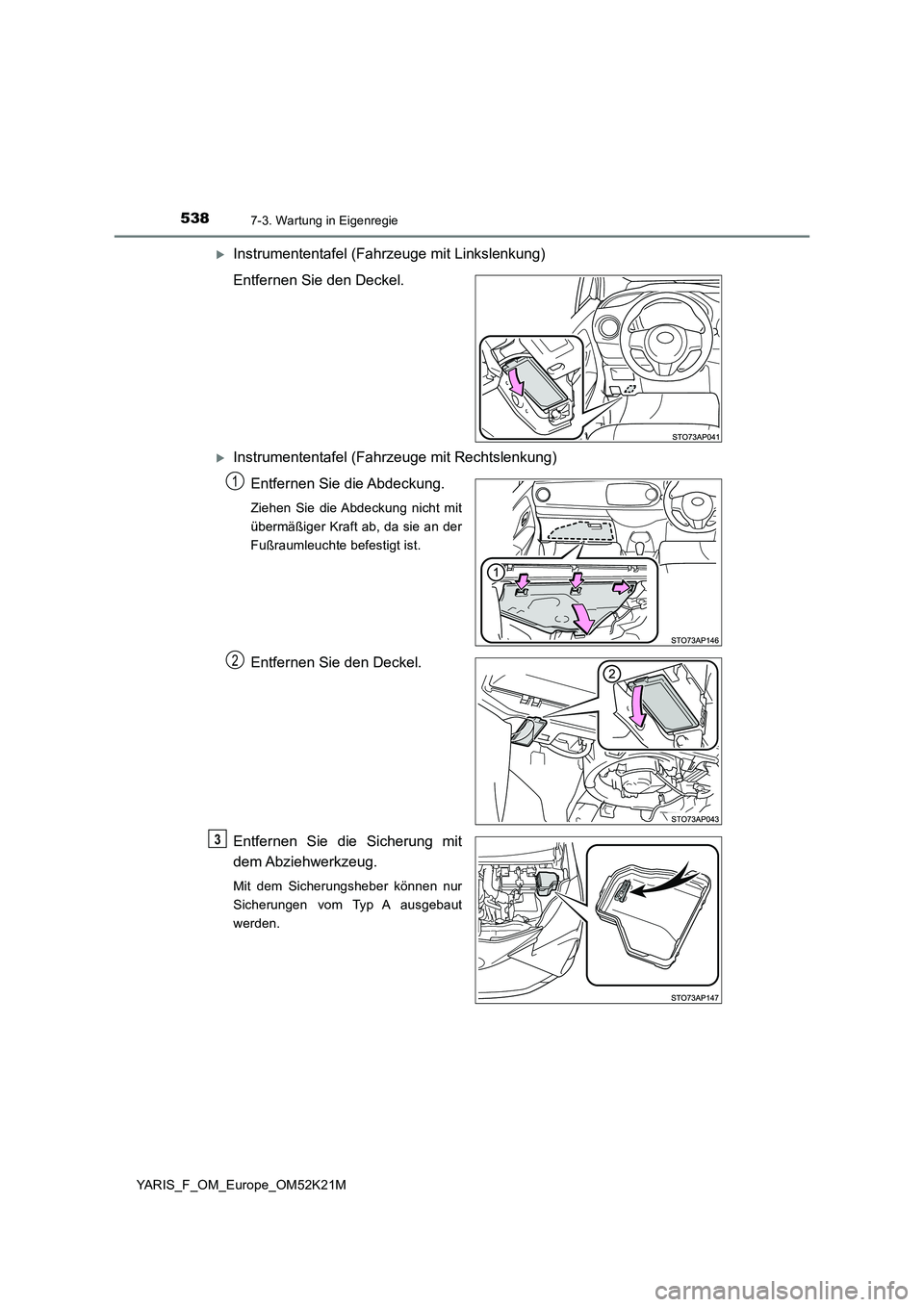

5387-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52K21M
Instrumententafel (Fahrzeuge mit Linkslenkung)
Entfernen Sie den Deckel.
Instrumententafel (Fahrzeuge mit Rechtslenkung)
Entfernen Sie die Abdeckung.
Ziehen Sie die Abdeckung nicht mit
übermäßiger Kraft ab, da sie an der
Fußraumleuchte befestigt ist.
Entfernen Sie den Deckel.
Entfernen Sie die Sicherung mit
dem Abziehwerkzeug.
Mit dem Sicherungsheber können nur
Sicherungen vom Typ A ausgebaut
werden.
1
2
3

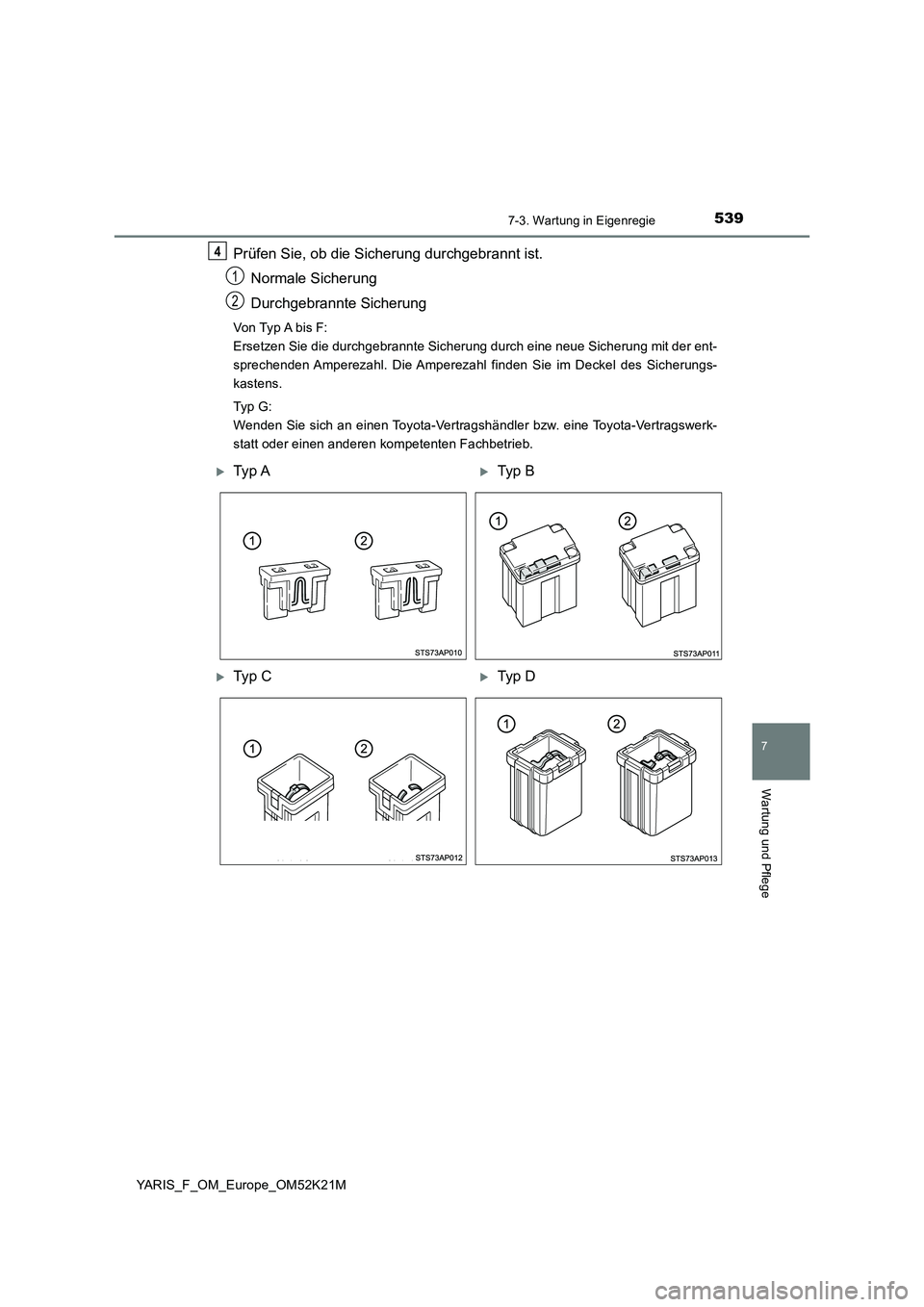

5397-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52K21M
Prüfen Sie, ob die Sicherung durchgebrannt ist.
Normale Sicherung
Durchgebrannte Sicherung
Von Typ A bis F:
Ersetzen Sie die durchgebrannte Sicherung durch eine neue Sicherung mit der ent-
sprechenden Amperezahl. Die Amperezahl finden Sie im Deckel des Sicherungs-
kastens.
Typ G:
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerk-
statt oder einen anderen kompetenten Fachbetrieb.
4
1
2
Ty p ATyp B
Ty p CTyp D

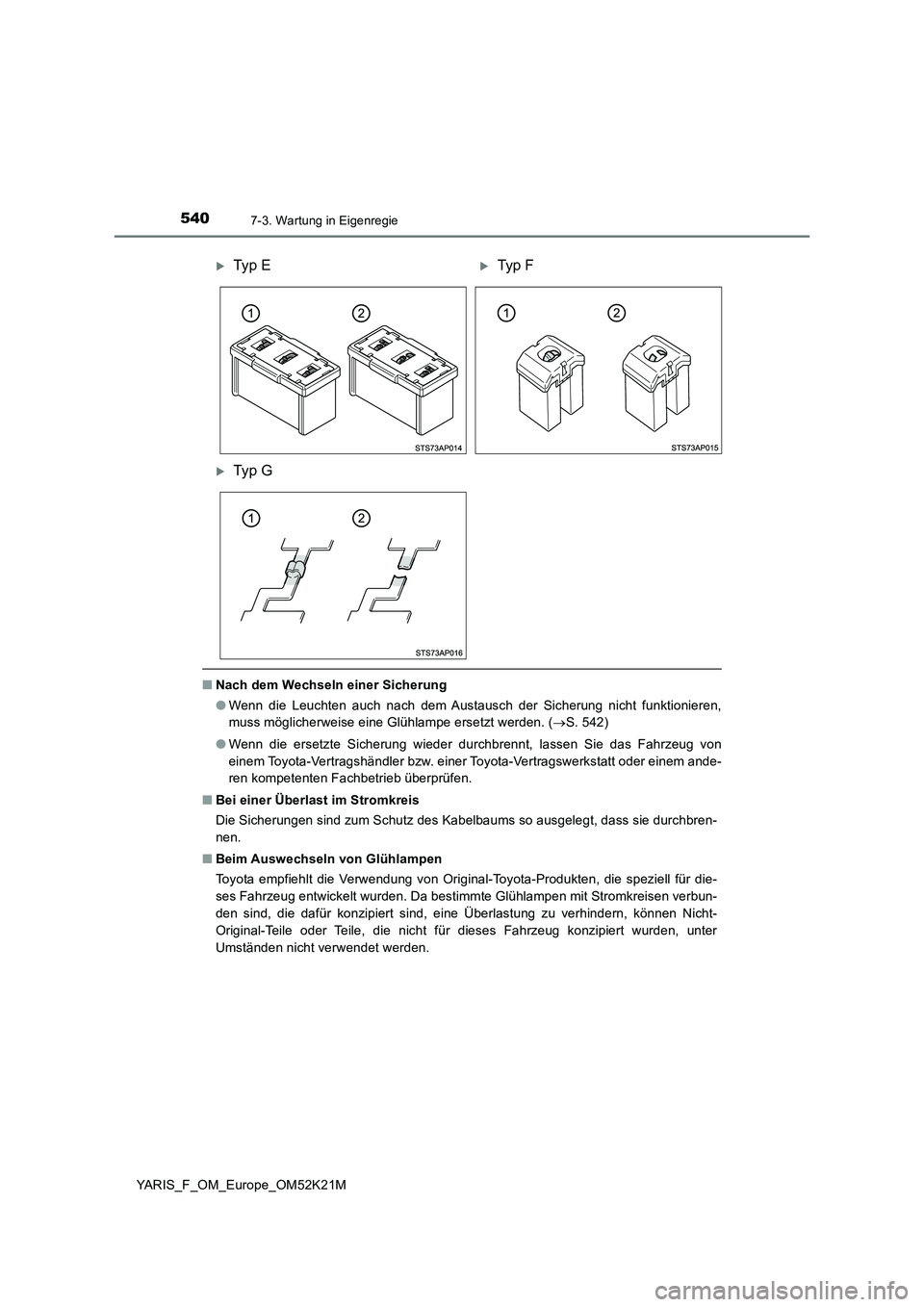

5407-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52K21M
■Nach dem Wechseln einer Sicherung
● Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren,
muss möglicherweise eine Glühlampe ersetzt werden. ( S. 542)
● Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
■ Bei einer Überlast im Stromkreis
Die Sicherungen sind zum Schutz des Kabelbaums so ausgelegt, dass sie durchbren-
nen.
■ Beim Auswechseln von Glühlampen
Toyota empfiehlt die Verwendung von Original-Toyota-Produkten, die speziell für die-
ses Fahrzeug entwickelt wurden. Da bestimmte Glühlampen mit Stromkreisen verbun-
den sind, die dafür konzipiert sind, eine Überlastung zu verhindern, können Nicht-
Original-Teile oder Teile, die nicht für dieses Fahrzeug konzipiert wurden, unter
Umständen nicht verwendet werden.
Ty p ETyp F
Ty p G

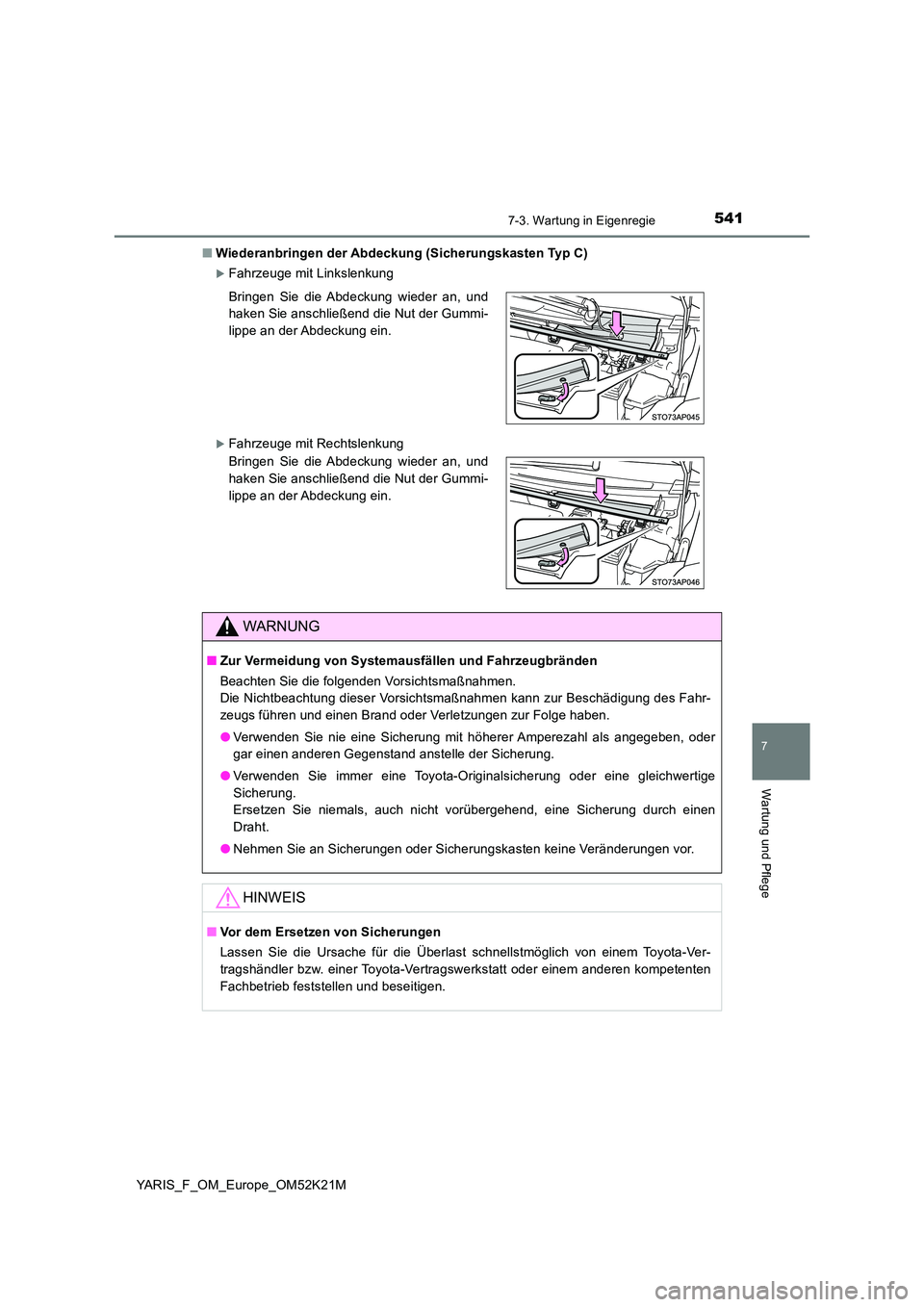

5417-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52K21M
■ Wiederanbringen der Abdeckung (Sicherungskasten Typ C)
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Bringen Sie die Abdeckung wieder an, und
haken Sie anschließend die Nut der Gummi-
lippe an der Abdeckung ein.
Bringen Sie die Abdeckung wieder an, und
haken Sie anschließend die Nut der Gummi-
lippe an der Abdeckung ein.
WARNUNG
■ Zur Vermeidung von Systemausfällen und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zur Beschädigung des Fahr-
zeugs führen und einen Brand oder Verletzungen zur Folge haben.
● Verwenden Sie nie eine Sicherung mit höherer Amperezahl als angegeben, oder
gar einen anderen Gegenstand anstelle der Sicherung.
● Verwenden Sie immer eine Toyota-Originalsicherung oder eine gleichwertige
Sicherung.
Ersetzen Sie niemals, auch nicht vorübergehend, eine Sicherung durch einen
Draht.
● Nehmen Sie an Sicherungen oder Sicherungskasten keine Veränderungen vor.
HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast schnellstmöglich von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb feststellen und beseitigen.

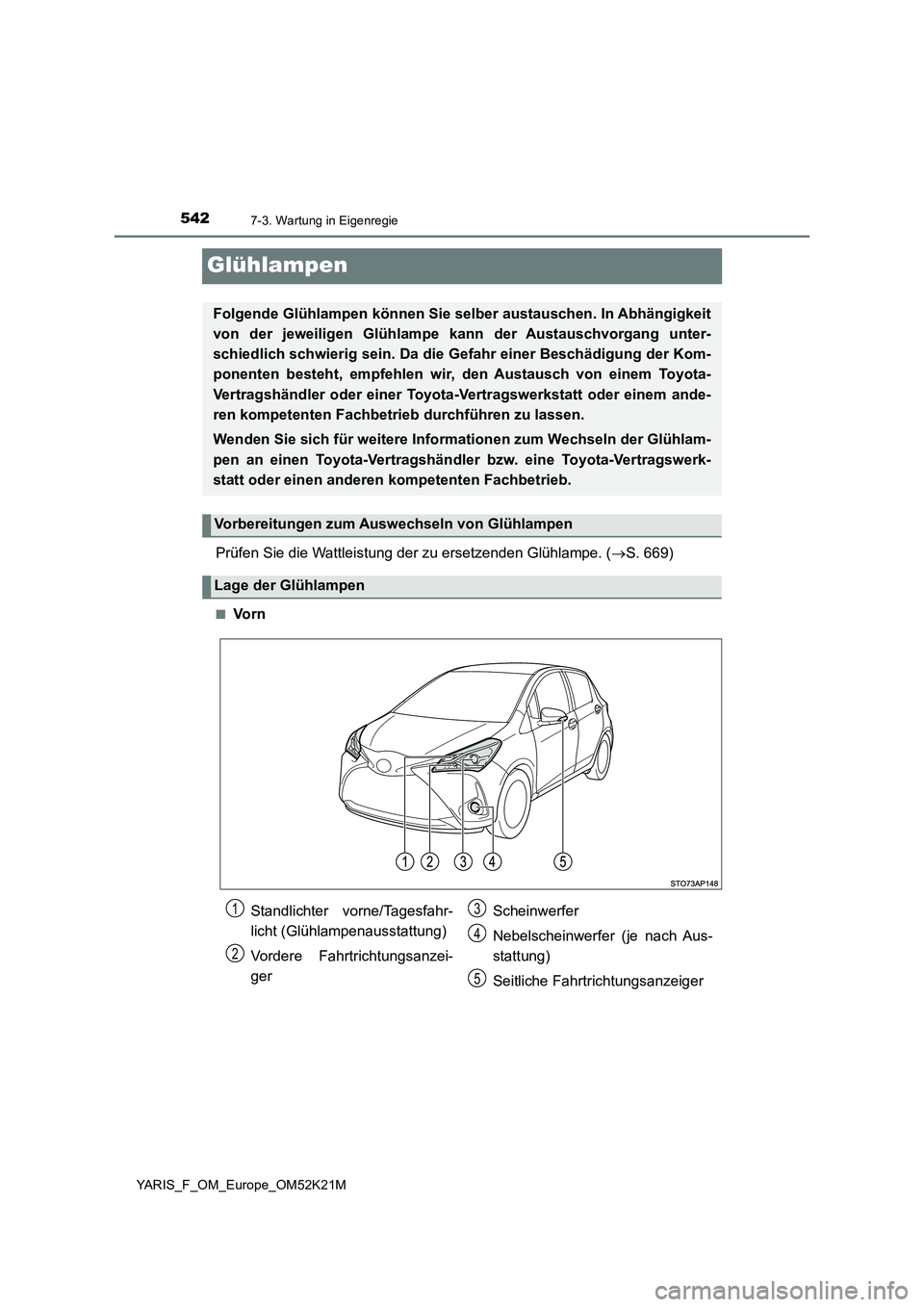

5427-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52K21M
Glühlampen
Prüfen Sie die Wattleistung der zu ersetzenden Glühlampe. (S. 669)
■Vo r n
Folgende Glühlampen können Sie selber austauschen. In Abhängigkeit
von der jeweiligen Glühlampe kan n der Austauschvorgang unter-
schiedlich schwierig sein. Da die Gefahr einer Beschädigung der Kom-
ponenten besteht, empfehlen wir, den Austausch von einem Toyota-
Vertragshändler oder einer Toyota -Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb durchführen zu lassen.
Wenden Sie sich für weitere Informationen zum Wechseln der Glühlam-
pen an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerk-
statt oder einen anderen kompetenten Fachbetrieb.
Vorbereitungen zum Auswechseln von Glühlampen
Lage der Glühlampen
Standlichter vorne/Tagesfahr-
licht (Glühlampenausstattung)
Vordere Fahrtrichtungsanzei-
ger
Scheinwerfer
Nebelscheinwerfer (je nach Aus-
stattung)
Seitliche Fahrtrichtungsanzeiger
1
2
3
4
5

5437-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52K21M
■Hinten
Kennzeichenleuchten
Rückfahrscheinwerfer
Brems-/Schlussleuchten (Ausfüh-
rung mit Glühlampe)
Hintere Fahrtrichtungsanzeiger
1
2
3
4

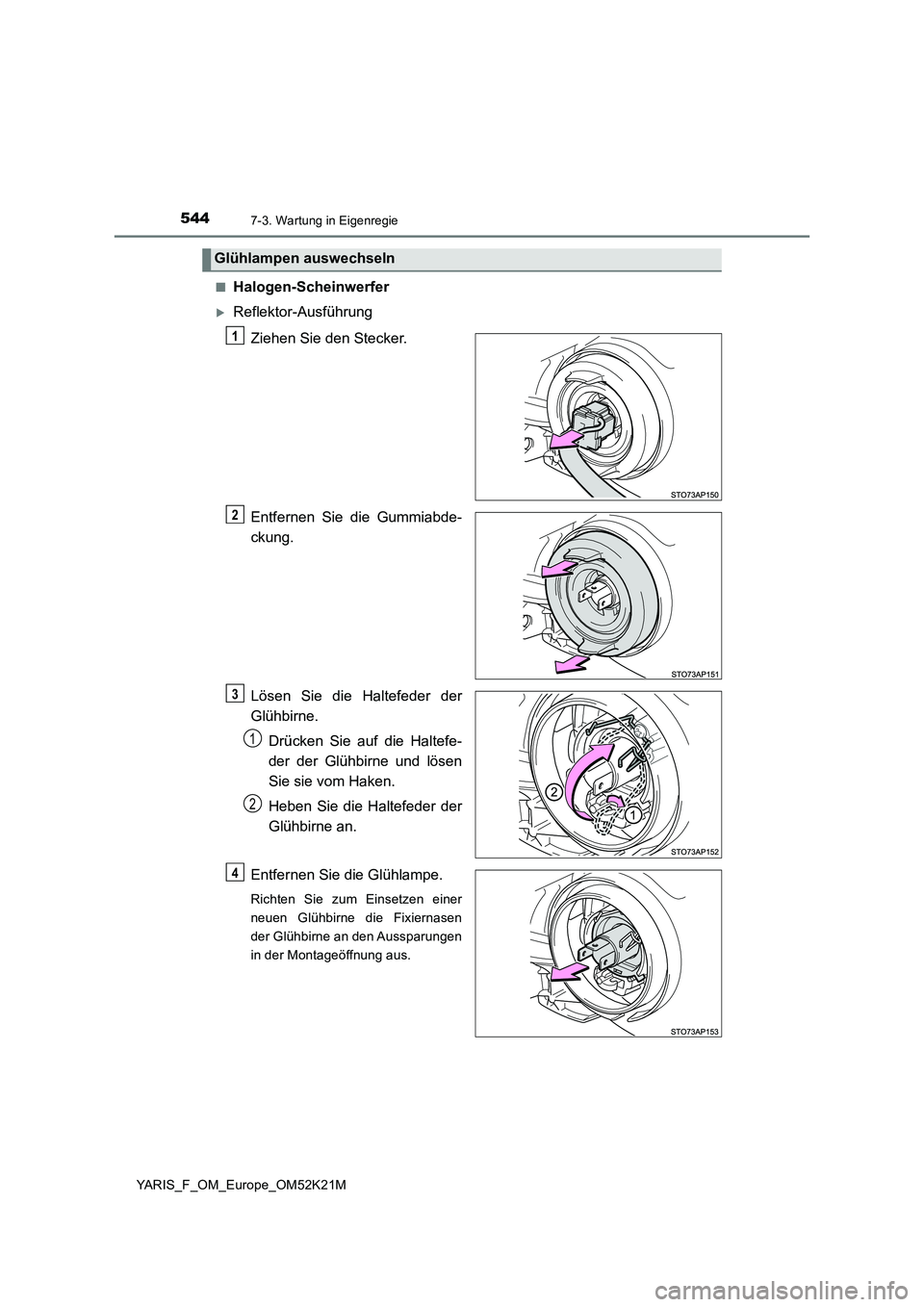

5447-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52K21M
■Halogen-Scheinwerfer
Reflektor-Ausführung
Ziehen Sie den Stecker.
Entfernen Sie die Gummiabde-
ckung.
Lösen Sie die Haltefeder der
Glühbirne.
Drücken Sie auf die Haltefe-
der der Glühbirne und lösen
Sie sie vom Haken.
Heben Sie die Haltefeder der
Glühbirne an.
Entfernen Sie die Glühlampe.
Richten Sie zum Einsetzen einer
neuen Glühbirne die Fixiernasen
der Glühbirne an den Aussparungen
in der Montageöffnung aus.
Glühlampen auswechseln
1
2
3
1
2
4
