2019 TOYOTA YARIS stop start

INHALTSÜBERSICHT4
YARIS_F_OM_Europe_OM52K21M
4-5. Toyota Safety Sense
Toyota Safety Sense............... 285
PCS (Pre-Crash-
Sicherheitssystem) ............... 292
LDA
(Spurwechselwarnung) ......... 309
Automatisches Fernlicht.......... 316
RSA (Road Sign Assist) .......... 321
4-6. Verwenden der Fahrunterstüt-
zungssysteme
Geschwindigkeitsregelsystem... 327
Geschwindigkeitsbegrenzung ... 331
Stop & Start-System ............... 336
Fahrerassistenzsysteme ......... 347
4-7. Fahrhinweise
Hinweise für den
Winterbetrieb ........................ 354
5-1. Grundlegende Bedienung
Audiosystemtypen ...................360
Lenkrad- Audioschalter............362
AUX-Anschluss/
USB-Anschluss .....................363
5-2. Betrieb des Audiosystems
Optimale Benutzung des
Audiosystems ........................364
5-3. Betrieb des Radios
Radiobedienung ......................366
5-4. Abspielen von Audio-CDs
und MP3/WMA-Disks
Bedienung des CD-Players .....370
5-5. Verwenden eines externen
Geräts
Wiedergabe von einem iPod ...379
Wiedergabe von Inhalten von
USB-Speichergeräten ...........387
Verwenden des
AUX-Anschlusses .................394
5Audiosystem

19Illustrierter Index
YARIS_F_OM_Europe_OM52K21M
Schalter “SPORT”*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 256
Schalter zum Abbrechen des Stop & Start-Systems*1. . . . . . . . . . S. 337
Schalter für Sitzheizung*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 450
VSC OFF-Schalter*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 348
*1: Je nach Ausstattung
*2: Bei Fahrzeugen mit einem Navigations-/Multimediasystem, siehe
“Navigations- und Multimediasystem Betriebsanleitung”.
1
2
3
4

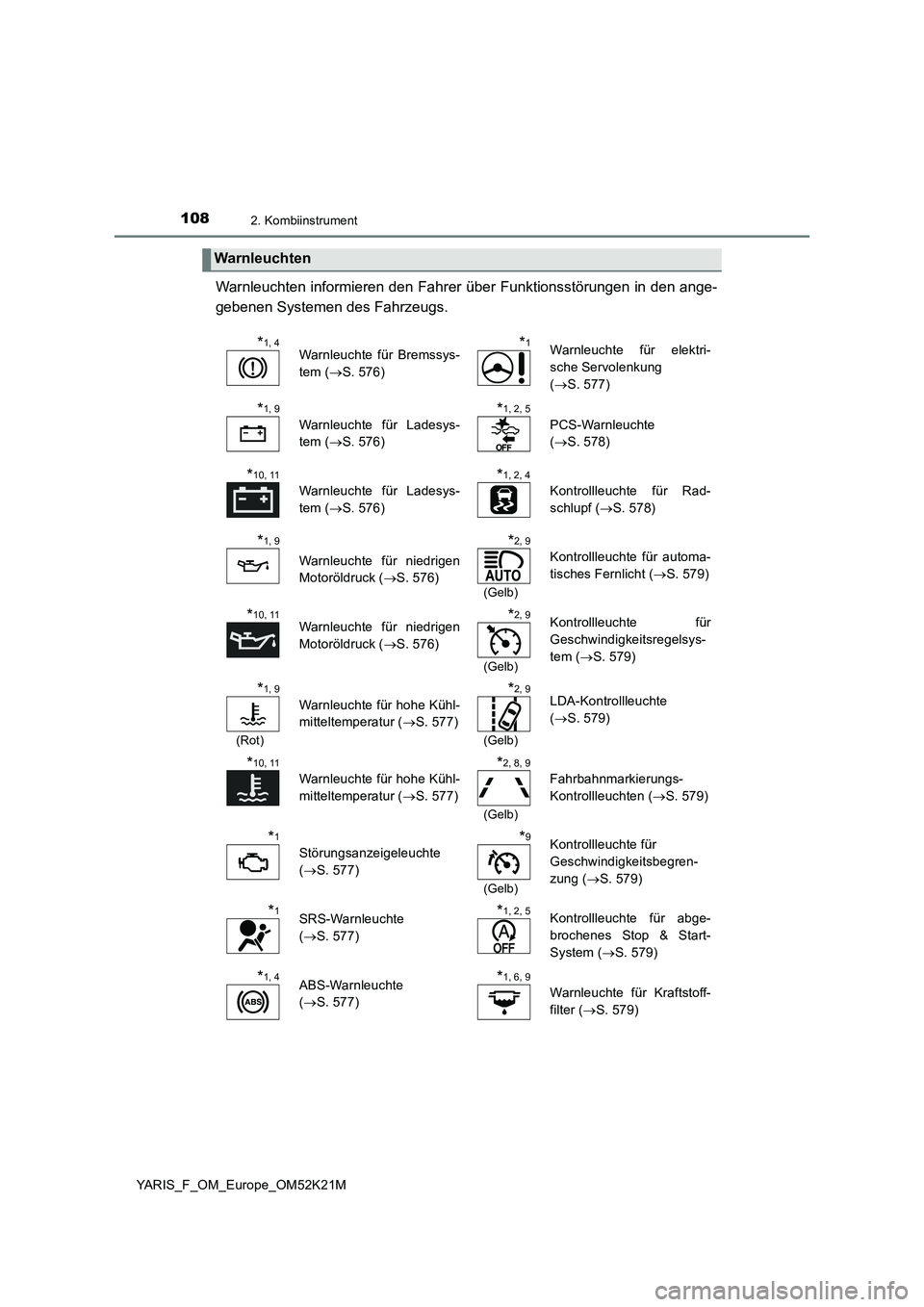

1082. Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
Warnleuchten informieren den Fahrer über Funktionsstörungen in den ange-
gebenen Systemen des Fahrzeugs.
Warnleuchten
*1, 4Warnleuchte für Bremssys-
tem ( S. 576)
*1Warnleuchte für elektri-
sche Servolenkung
( S. 577)
*1, 9
Warnleuchte für Ladesys-
tem ( S. 576)
*1, 2, 5
PCS-Warnleuchte
( S. 578)
*10, 11
Warnleuchte für Ladesys-
tem ( S. 576)
*1, 2, 4
Kontrollleuchte für Rad-
schlupf ( S. 578)
*1, 9
Warnleuchte für niedrigen
Motoröldruck ( S. 576)
*2, 9
(Gelb)
Kontrollleuchte für automa-
tisches Fernlicht ( S. 579)
*10, 11Warnleuchte für niedrigen
Motoröldruck ( S. 576)
*2, 9
(Gelb)
Kontrollleuchte für
Geschwindigkeitsregelsys-
tem ( S. 579)
*1, 9
(Rot)
Warnleuchte für hohe Kühl-
mitteltemperatur ( S. 577)
*2, 9
(Gelb)
LDA-Kontrollleuchte
( S. 579)
*10, 11
Warnleuchte für hohe Kühl-
mitteltemperatur ( S. 577)
*2, 8, 9
(Gelb)
Fahrbahnmarkierungs-
Kontrollleuchten ( S. 579)
*1
Störungsanzeigeleuchte
( S. 577)
*9
(Gelb)
Kontrollleuchte für
Geschwindigkeitsbegren-
zung ( S. 579)
*1SRS-Warnleuchte
( S. 577)
*1, 2, 5Kontrollleuchte für abge-
brochenes Stop & Start-
System ( S. 579)
*1, 4ABS-Warnleuchte
( S. 577)
*1, 6, 9
Warnleuchte für Kraftstoff-
filter ( S. 579)

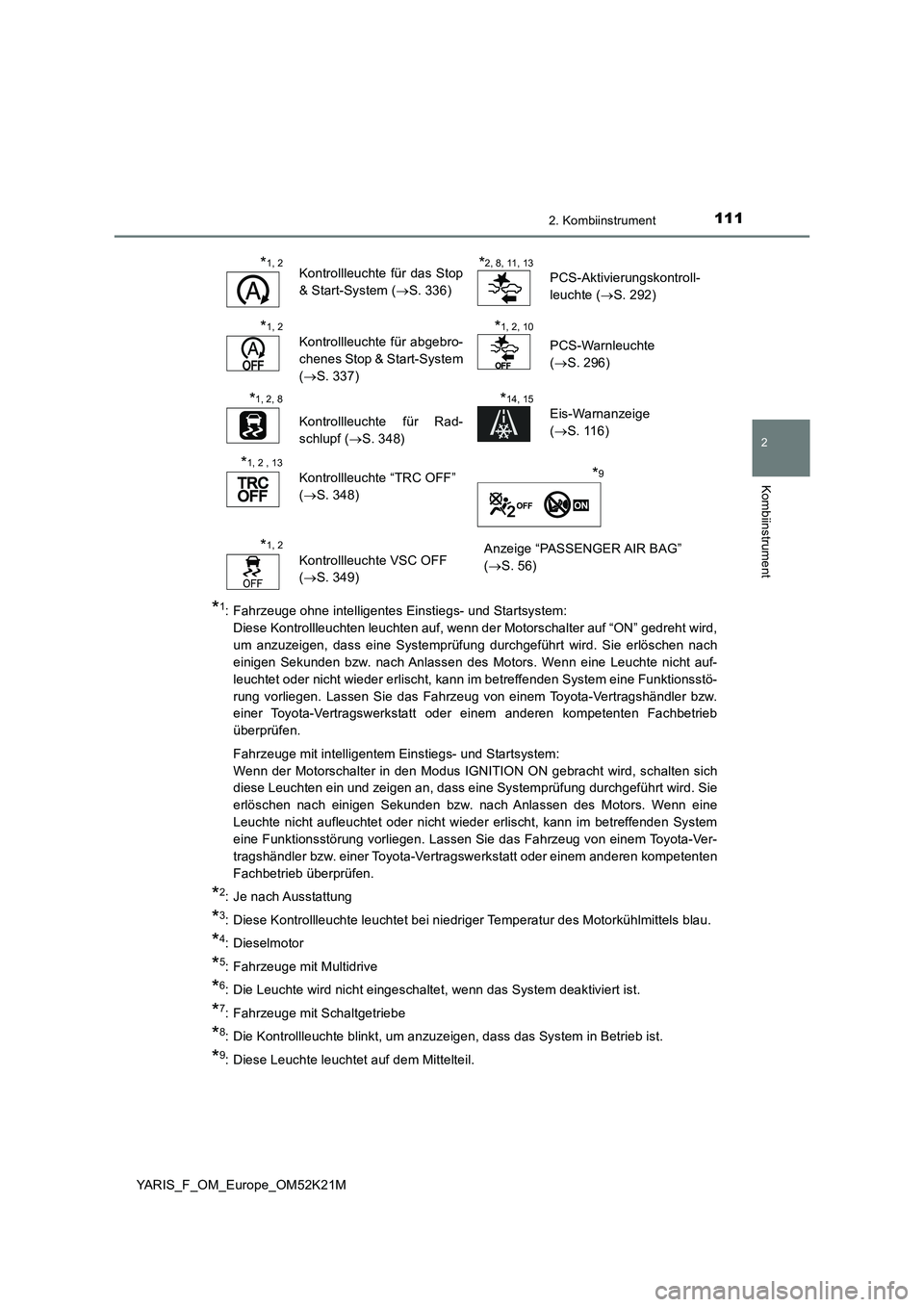

1112. Kombiinstrument
2
Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
*1: Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Diese Kontrollleuchten leuchten auf, wenn der Motorschalter auf “ON” gedreht wird,
um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach
einigen Sekunden bzw. nach Anlassen des Motors. Wenn eine Leuchte nicht auf-
leuchtet oder nicht wieder erlischt, kann im betreffenden System eine Funktionsstö-
rung vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Wenn der Motorschalter in den Modus IGNITION ON gebracht wird, schalten sich
diese Leuchten ein und zeigen an, dass eine Systemprüfung durchgeführt wird. Sie
erlöschen nach einigen Sekunden bzw. nach Anlassen des Motors. Wenn eine
Leuchte nicht aufleuchtet oder nicht wieder erlischt, kann im betreffenden System
eine Funktionsstörung vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb überprüfen.
*2: Je nach Ausstattung
*3: Diese Kontrollleuchte leuchtet bei niedriger Temperatur des Motorkühlmittels blau.
*4: Dieselmotor
*5: Fahrzeuge mit Multidrive
*6: Die Leuchte wird nicht eingeschaltet, wenn das System deaktiviert ist.
*7: Fahrzeuge mit Schaltgetriebe
*8: Die Kontrollleuchte blinkt, um anzuzeigen, dass das System in Betrieb ist.
*9: Diese Leuchte leuchtet auf dem Mittelteil.
*1, 2Kontrollleuchte für das Stop
& Start-System ( S. 336)
*2, 8, 11, 13
PCS-Aktivierungskontroll-
leuchte ( S. 292)
*1, 2
Kontrollleuchte für abgebro-
chenes Stop & Start-System
( S. 337)
*1, 2, 10
PCS-Warnleuchte
( S. 296)
*1, 2, 8
Kontrollleuchte für Rad-
schlupf ( S. 348)
*14, 15
Eis-Warnanzeige
( S. 116)
*1, 2 , 13
Kontrollleuchte “TRC OFF”
( S. 348)
*9
*1, 2
Kontrollleuchte VSC OFF
( S. 349)
Anzeige “PASSENGER AIR BAG”
( S. 56)

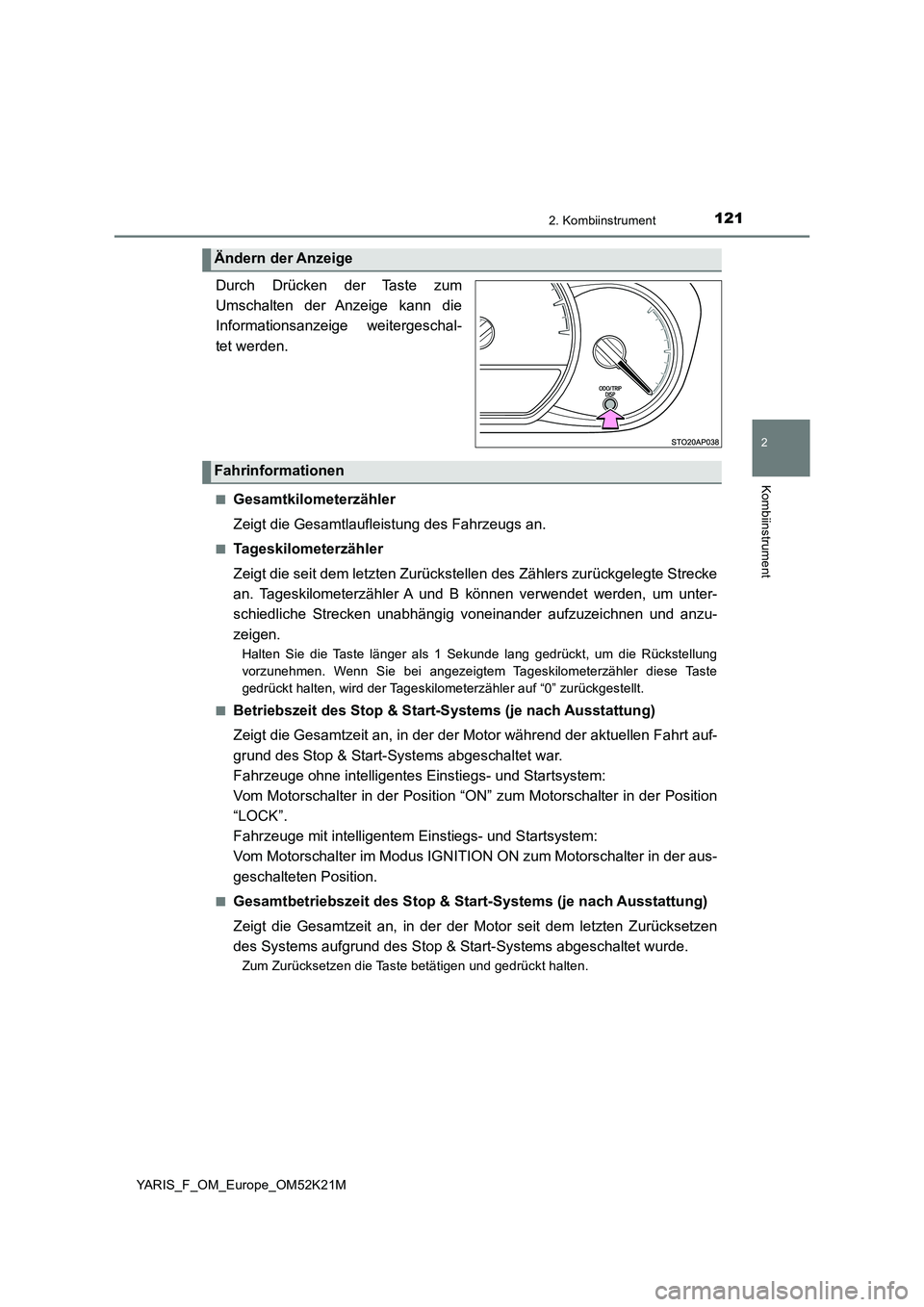

1212. Kombiinstrument
2
Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
.
Durch Drücken der Taste zum
Umschalten der Anzeige kann die
Informationsanzeige weitergeschal-
tet werden.
■Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
■Tageskilometerzähler
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte Strecke
an. Tageskilometerzähler A und B können verwendet werden, um unter-
schiedliche Strecken unabhängig voneinander aufzuzeichnen und anzu-
zeigen.
Halten Sie die Taste länger als 1 Sekunde lang gedrückt, um die Rückstellung
vorzunehmen. Wenn Sie bei angezeigtem Tageskilometerzähler diese Taste
gedrückt halten, wird der Tageskilometerzähler auf “0” zurückgestellt.
■Betriebszeit des Stop & Star t-Systems (je nach Ausstattung)
Zeigt die Gesamtzeit an, in der der Motor während der aktuellen Fahrt auf-
grund des Stop & Start-Systems abgeschaltet war.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Vom Motorschalter in der Position “ON” zum Motorschalter in der Position
“LOCK”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Vom Motorschalter im Modus IGNITION ON zum Motorschalter in der aus-
geschalteten Position.
■Gesamtbetriebszeit des Stop & St art-Systems (je nach Ausstattung)
Zeigt die Gesamtzeit an, in der der Motor seit dem letzten Zurücksetzen
des Systems aufgrund des Stop & Start-Systems abgeschaltet wurde.
Zum Zurücksetzen die Taste betätigen und gedrückt halten.
Ändern der Anzeige
Fahrinformationen

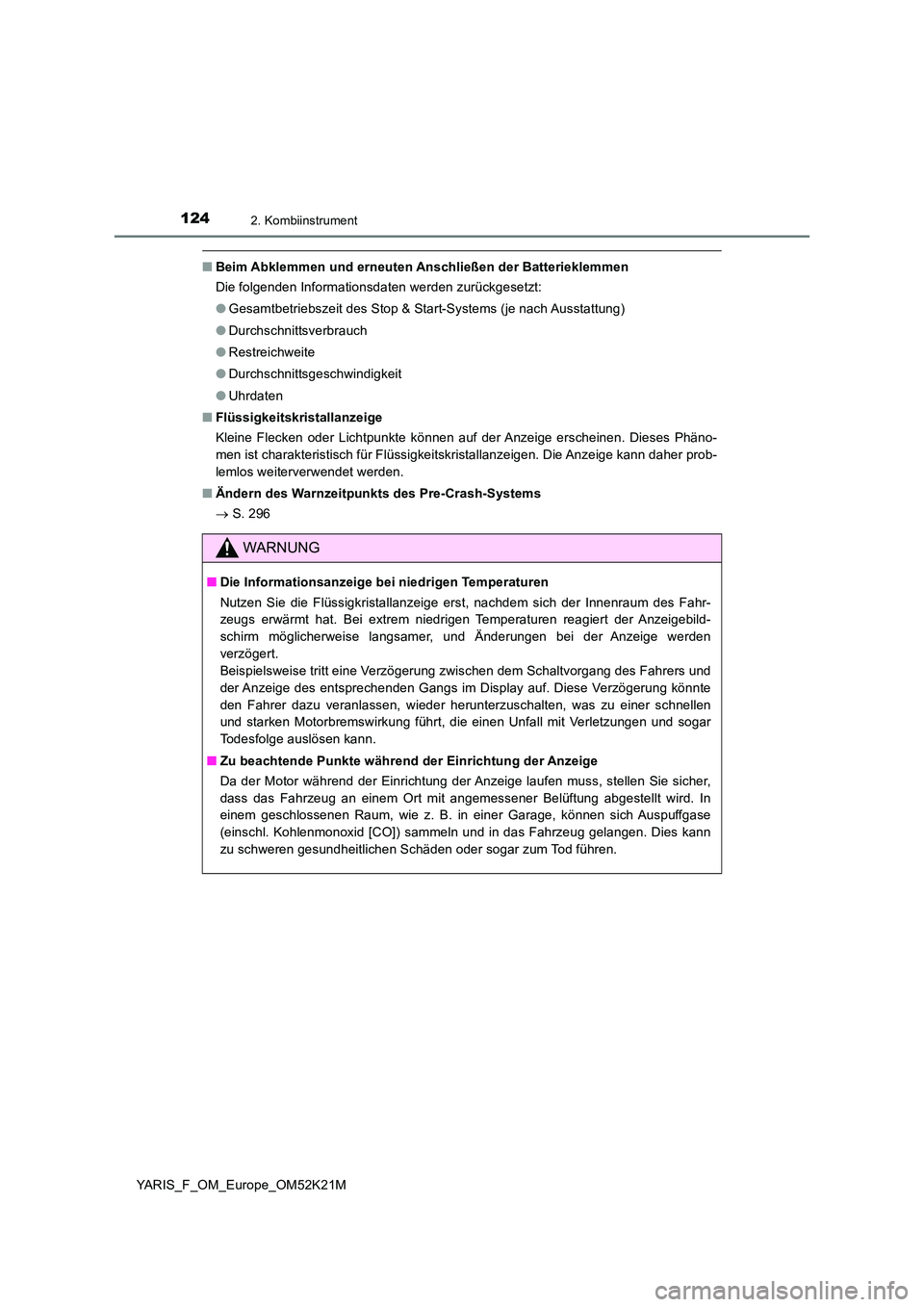

1242. Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
■Beim Abklemmen und erneuten Anschließen der Batterieklemmen
Die folgenden Informationsdaten werden zurückgesetzt:
● Gesamtbetriebszeit des Stop & Start-Systems (je nach Ausstattung)
● Durchschnittsverbrauch
● Restreichweite
● Durchschnittsgeschwindigkeit
● Uhrdaten
■ Flüssigkeitskristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkeitskristallanzeigen. Die Anzeige kann daher prob-
lemlos weiterverwendet werden.
■ Ändern des Warnzeitpunkts des Pre-Crash-Systems
 S. 296
WARNUNG
■Die Informationsanzeige bei niedrigen Temperaturen
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des Fahr-
zeugs erwärmt hat. Bei extrem niedrigen Temperaturen reagiert der Anzeigebild-
schirm möglicherweise langsamer, und Änderungen bei der Anzeige werden
verzögert.
Beispielsweise tritt eine Verzögerung zwischen dem Schaltvorgang des Fahrers und
der Anzeige des entsprechenden Gangs im Display auf. Diese Verzögerung könnte
den Fahrer dazu veranlassen, wieder herunterzuschalten, was zu einer schnellen
und starken Motorbremswirkung führt, die einen Unfall mit Verletzungen und sogar
Todesfolge auslösen kann.
■ Zu beachtende Punkte während der Einrichtung der Anzeige
Da der Motor während der Einrichtung der Anzeige laufen muss, stellen Sie sicher,
dass das Fahrzeug an einem Ort mit angemessener Belüftung abgestellt wird. In
einem geschlossenen Raum, wie z. B. in einer Garage, können sich Auspuffgase
(einschl. Kohlenmonoxid [CO]) sammeln und in das Fahrzeug gelangen. Dies kann
zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.

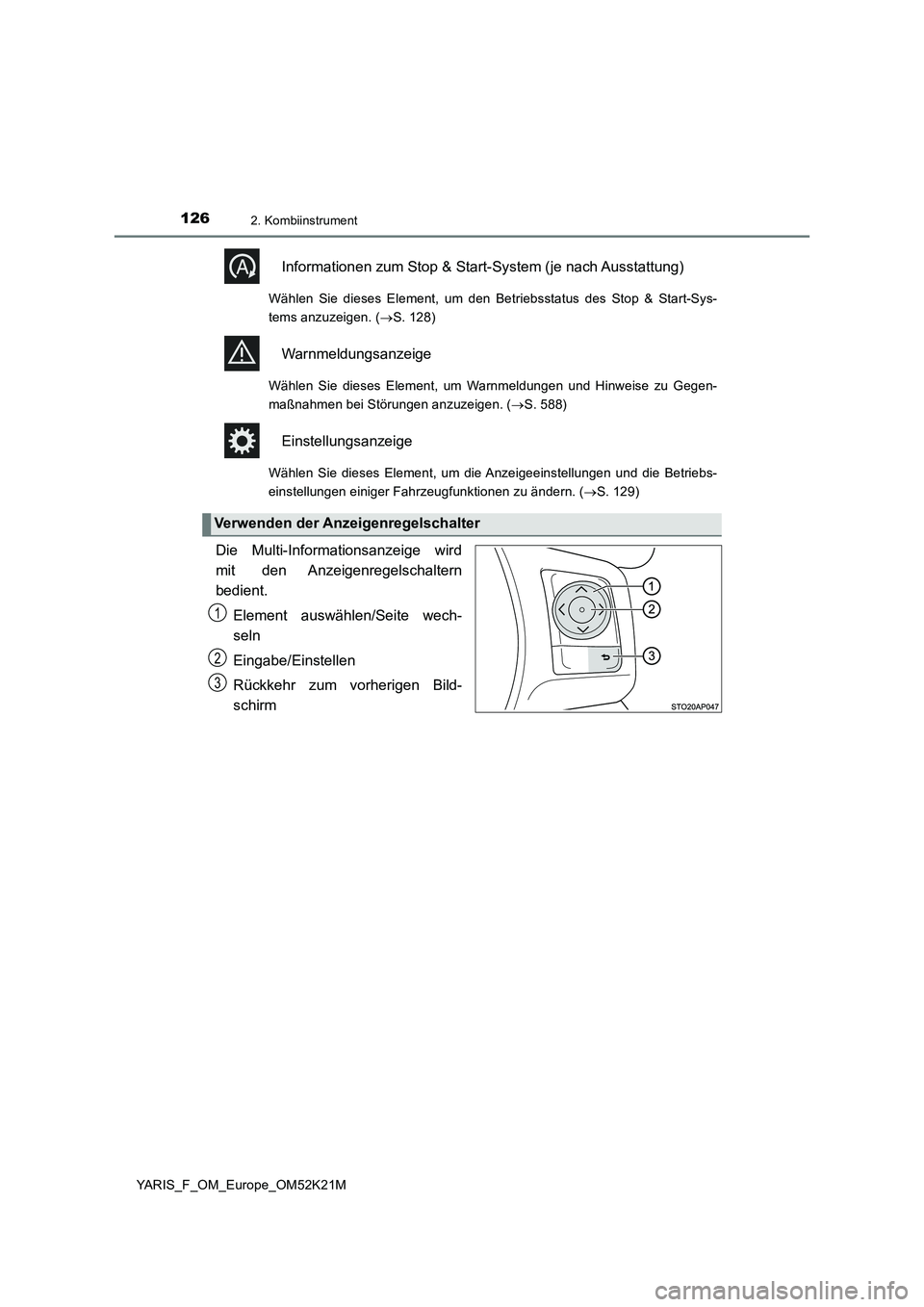

1262. Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
Informationen zum Stop & Start-System (je nach Ausstattung)
Wählen Sie dieses Element, um den Betriebsstatus des Stop & Start-Sys-
tems anzuzeigen. ( S. 128)
Warnmeldungsanzeige
Wählen Sie dieses Element, um Warnmeldungen und Hinweise zu Gegen-
maßnahmen bei Störungen anzuzeigen. ( S. 588)
Einstellungsanzeige
Wählen Sie dieses Element, um die Anzeigeeinstellungen und die Betriebs-
einstellungen einiger Fahrzeugfunktionen zu ändern. ( S. 129)
Die Multi-Informationsanzeige wird
mit den Anzeigenregelschaltern
bedient.
Element auswählen/Seite wech-
seln
Eingabe/Einstellen
Rückkehr zum vorherigen Bild-
schirm
Verwenden der Anzeigenregelschalter
1
2
3

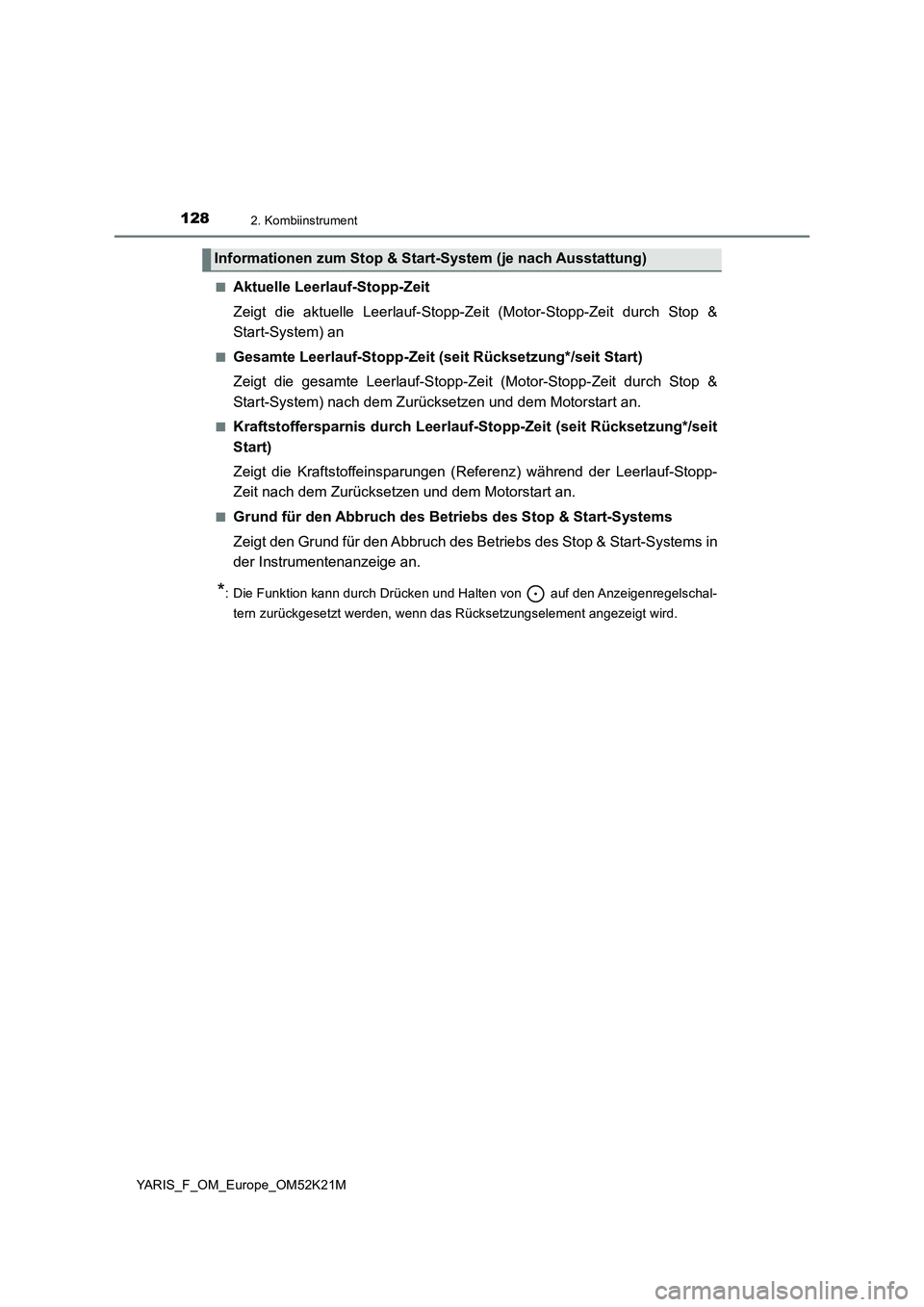

1282. Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
■Aktuelle Leerlauf-Stopp-Zeit
Zeigt die aktuelle Leerlauf-Stopp-Ze it (Motor-Stopp-Zeit durch Stop &
Start-System) an
■Gesamte Leerlauf-Stopp-Zeit (seit Rücksetzung*/seit Start)
Zeigt die gesamte Leerlauf-Stopp-Zeit (Motor-Stopp-Zeit durch Stop &
Start-System) nach dem Zurücksetzen und dem Motorstart an.
■Kraftstoffersparnis durch Leerlauf -Stopp-Zeit (seit Rücksetzung*/seit
Start)
Zeigt die Kraftstoffeinsparungen (R eferenz) während der Leerlauf-Stopp-
Zeit nach dem Zurücksetzen und dem Motorstart an.
■Grund für den Abbruch des Betr iebs des Stop & Start-Systems
Zeigt den Grund für den Abbruch des Betr iebs des Stop & Start-Systems in
der Instrumentenanzeige an.
*: Die Funktion kann durch Drücken und Halten von auf den Anzeigenregelschal-
tern zurückgesetzt werden, wenn das Rücksetzungselement angezeigt wird.
Informationen zum Stop & Start-System (je nach Ausstattung)
