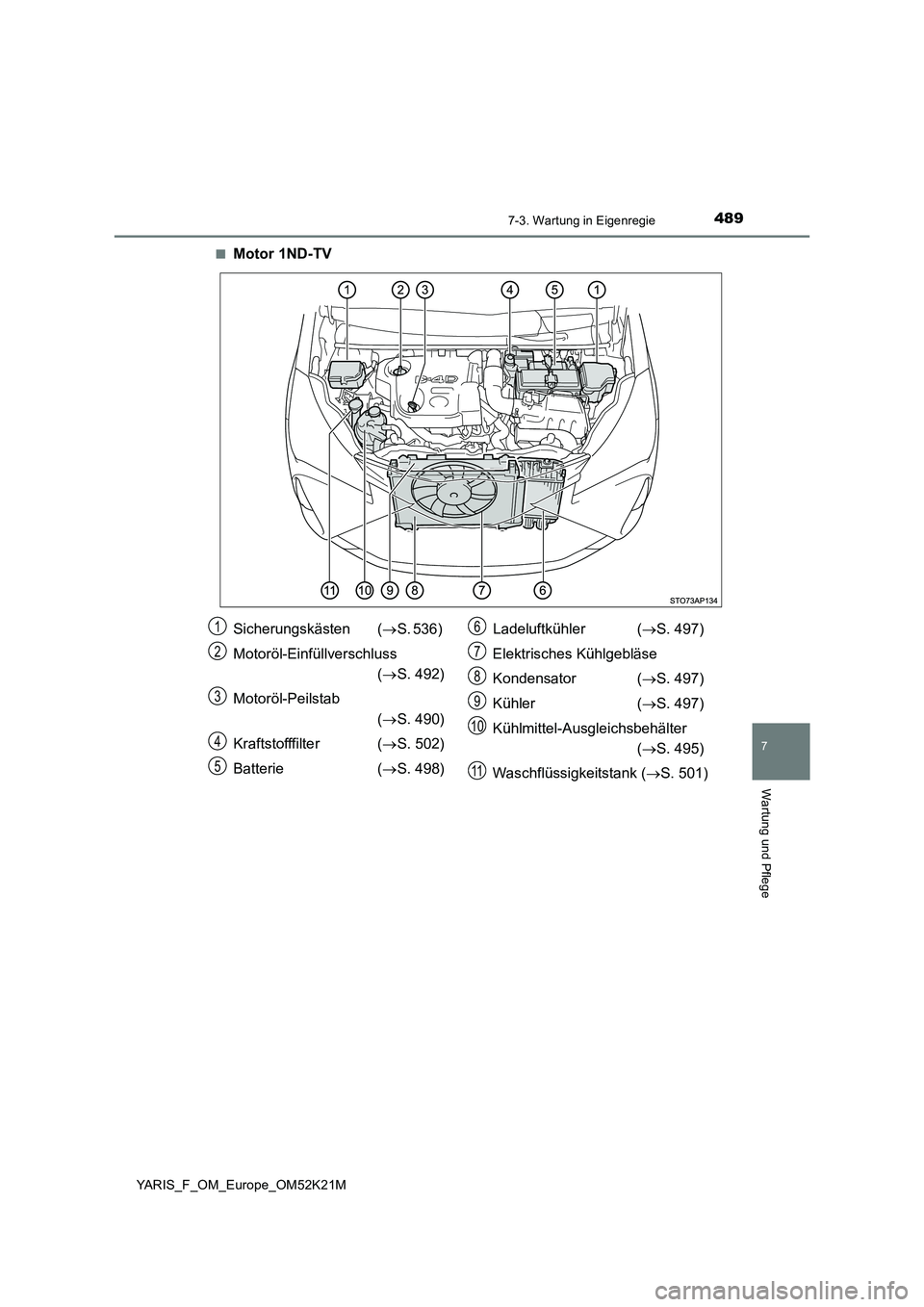

■Motor 1ND-TV
Sicherungskästen ( S. 536)
Motoröl-Einfüllverschluss
( S. 492)
Motoröl-Peilstab
( S. 490)
Kraftstofffilter ( S. 502)
Batterie ( S. 498)
Ladeluftkühler ( S. 497)
Elektrisches Kühlgebläse
Kondensator ( S. 497)
Kühler ( S. 497)
Kühlmittel-Ausgleichsbehälter
( S. 495)
Waschflüssigkeitstank ( S. 501)
1
2
3
4
5
6
7
8
9
10
11

4907-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52K21M

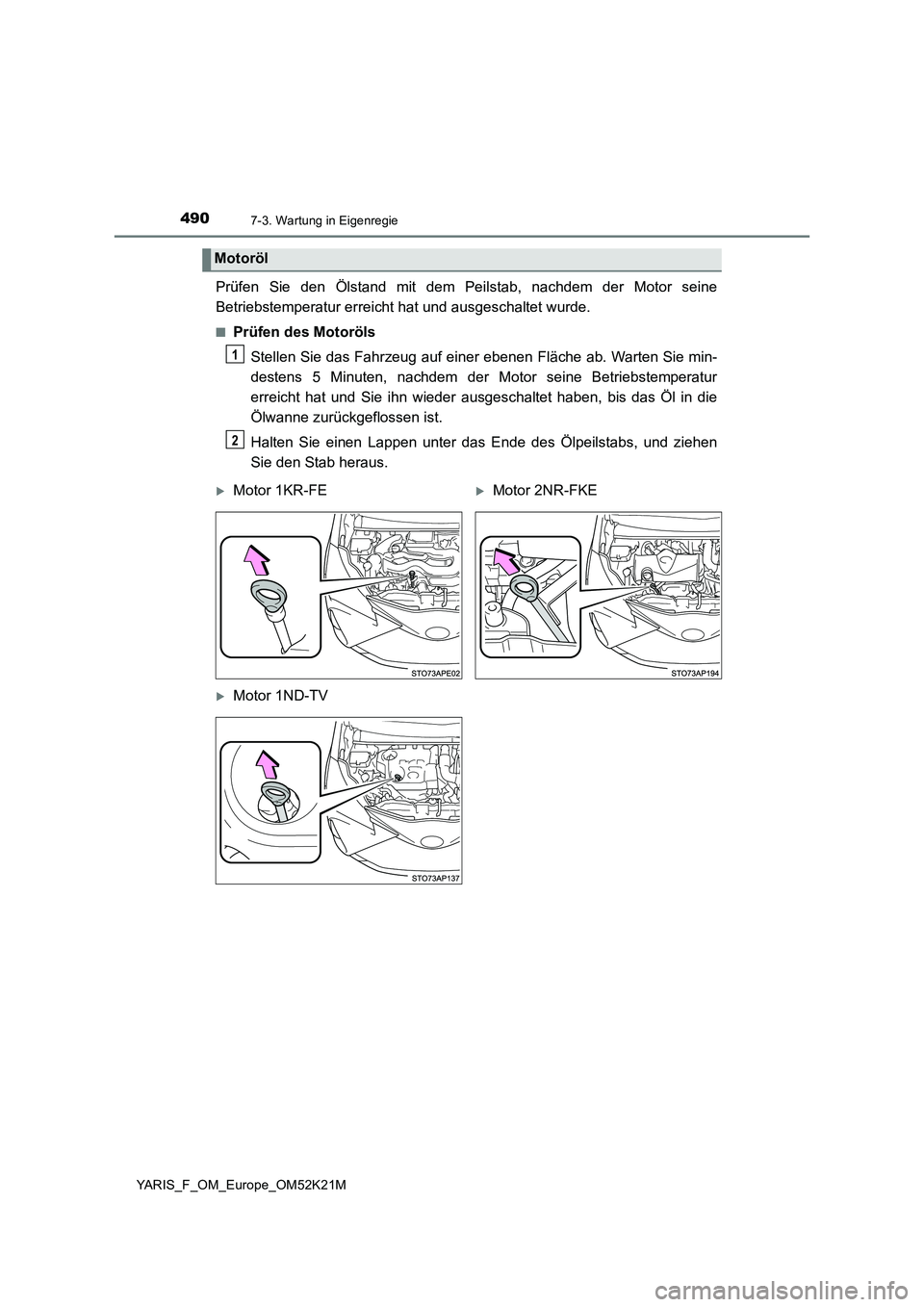

Prüfen Sie den Ölstand mit dem Peilstab, nachdem der Motor seine
Betriebstemperatur erreicht hat und ausgeschaltet wurde.
■Prüfen des Motoröls
Stellen Sie das Fahrzeug auf ei ner ebenen Fläche ab. Warten Sie min-
destens 5 Minuten, nachdem der Motor seine Betriebstemperatur
erreicht hat und Sie ihn wieder ausgeschaltet haben, bis das Öl in die
Ölwanne zurückgeflossen ist.
Halten Sie einen Lappen unter das Ende des Ölpeilstabs, und ziehen
Sie den Stab heraus.
Motoröl
1
2
Motor 1KR-FEMotor 2NR-FKE
Motor 1ND-TV

4917-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52K21M

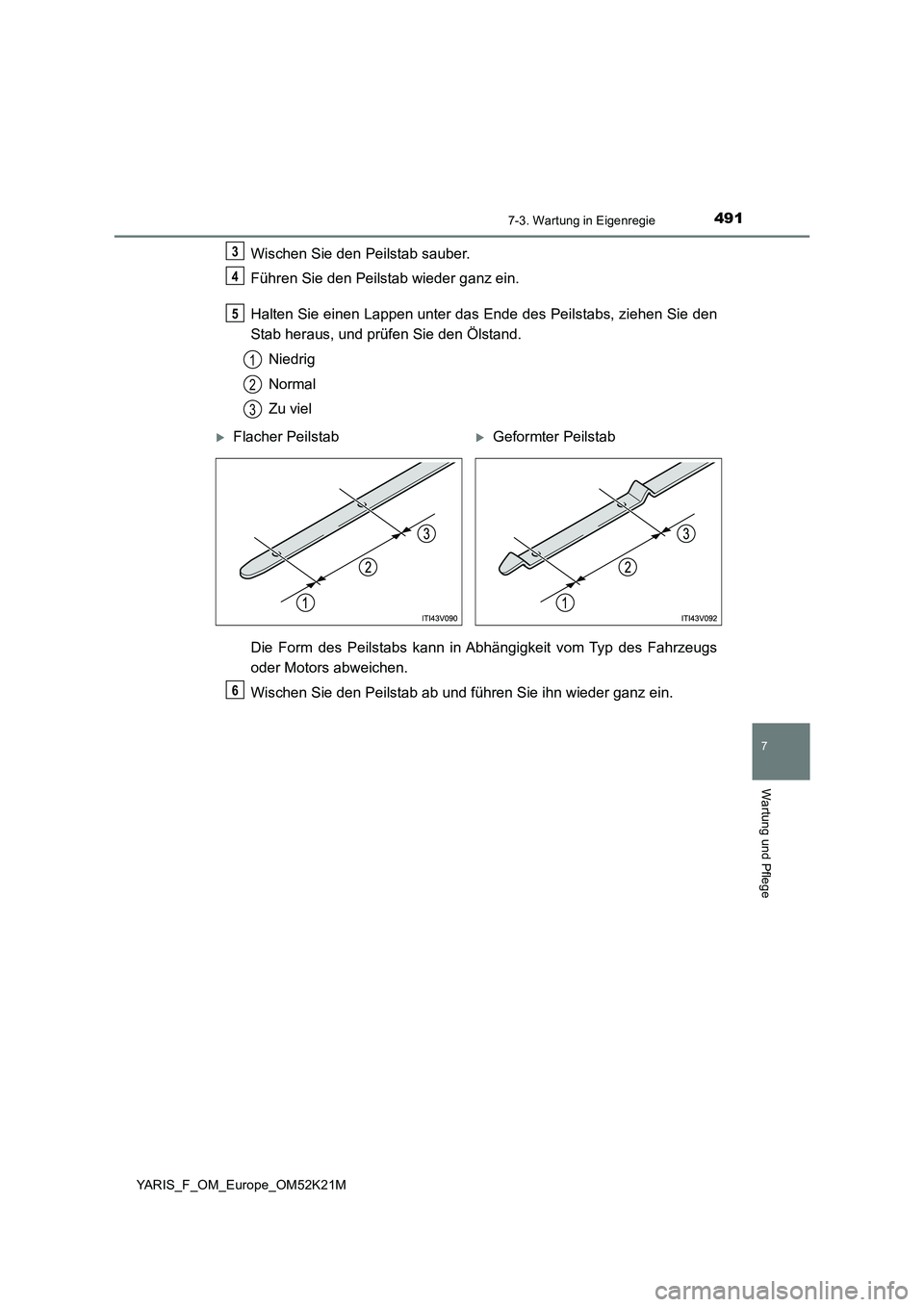

Wischen Sie den Peilstab sauber.
Führen Sie den Peilstab wieder ganz ein.
Halten Sie einen Lappen unter das Ende des Peilstabs, ziehen Sie den
Stab heraus, und prüfen Sie den Ölstand.
Niedrig
Normal
Zu viel
Die Form des Peilstabs kann in Abhängigkeit vom Typ des Fahrzeugs
oder Motors abweichen.
Wischen Sie den Peilstab ab und führen Sie ihn wieder ganz ein.
3
4
5
1
2
3
Flacher PeilstabGeformter Peilstab
6

4927-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52K21M

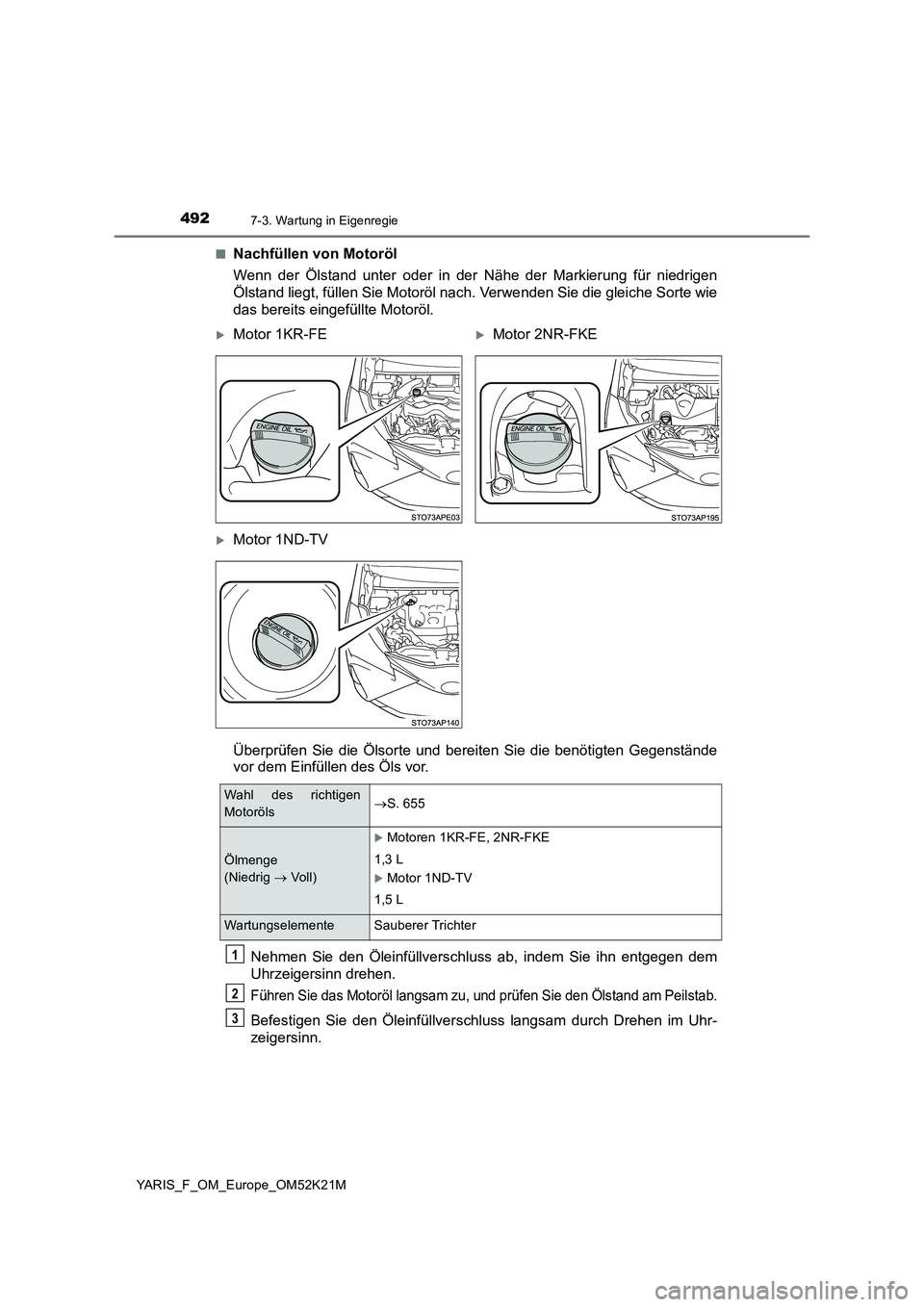

■Nachfüllen von Motoröl
Wenn der Ölstand unter oder in der Nähe der Markierung für niedrigen
Ölstand liegt, füllen Sie Motoröl nach. Verwenden Sie die gleiche Sorte wie
das bereits eingefüllte Motoröl.
Überprüfen Sie die Ölsorte und bereiten Sie die benötigten Gegenstände
vor dem Einfüllen des Öls vor.
Nehmen Sie den Öleinfüllverschluss ab, indem Sie ihn entgegen dem
Uhrzeigersinn drehen.
Führen Sie das Motoröl langsam zu, und prüfen Sie den Ölstand am Peilstab.
Befestigen Sie den Öleinfüllverschluss langsam durch Drehen im Uhr-
zeigersinn.
Motor 1KR-FEMotor 2NR-FKE
Motor 1ND-TV
Wahl des richtigen
Motoröls  S. 655
Ölmenge
(Niedrig  Voll)
Motoren 1KR-FE, 2NR-FKE
1,3 L
Motor 1ND-TV
1,5 L
Wartungselemente Sauberer Trichter
1
2
3

4937-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52K21M

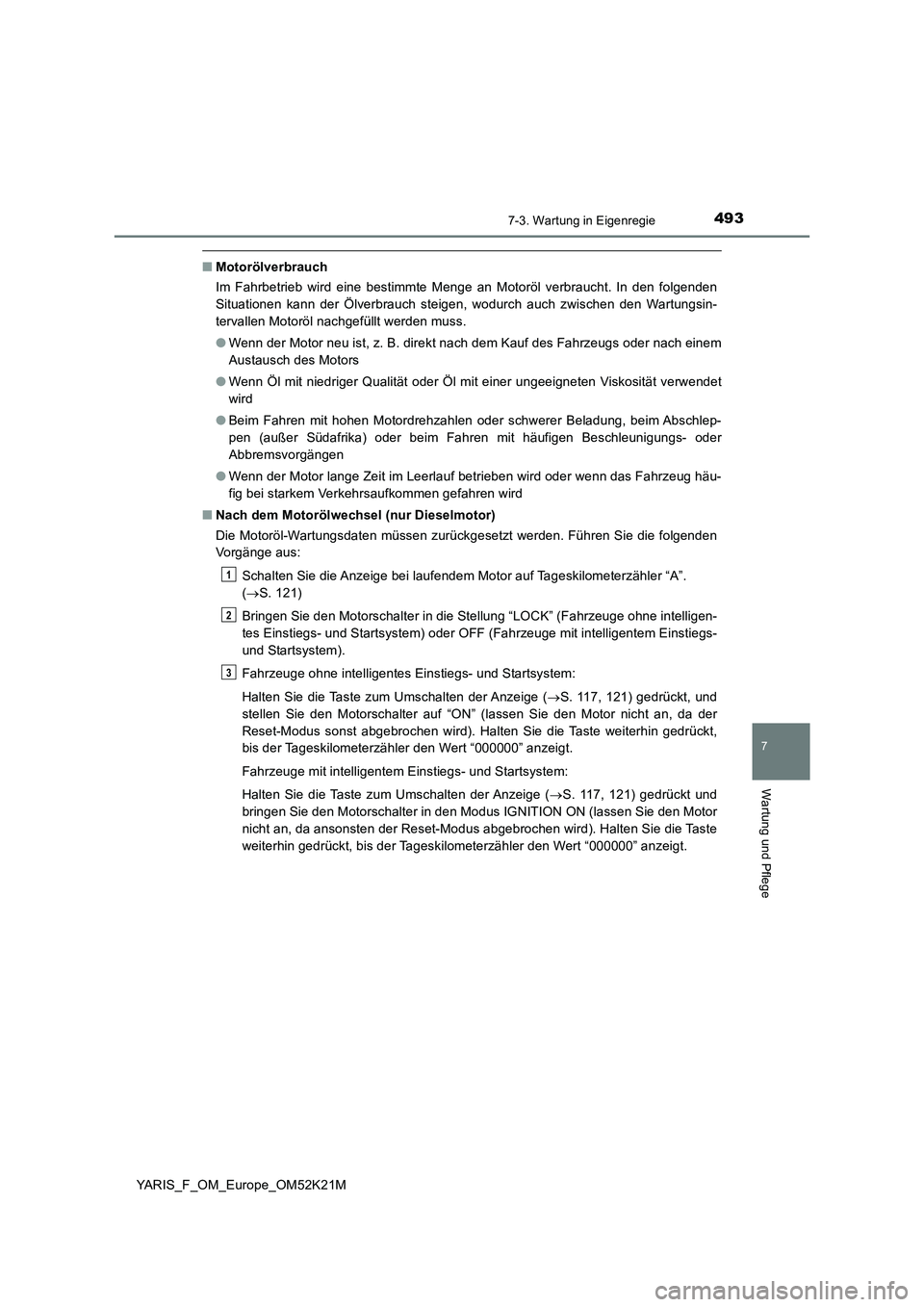

■Motorölverbrauch
Im Fahrbetrieb wird eine bestimmte Menge an Motoröl verbraucht. In den folgenden
Situationen kann der Ölverbrauch steigen, wodurch auch zwischen den Wartungsin-
tervallen Motoröl nachgefüllt werden muss.
● Wenn der Motor neu ist, z. B. direkt nach dem Kauf des Fahrzeugs oder nach einem
Austausch des Motors
● Wenn Öl mit niedriger Qualität oder Öl mit einer ungeeigneten Viskosität verwendet
wird
● Beim Fahren mit hohen Motordrehzahlen oder schwerer Beladung, beim Abschlep-
pen (außer Südafrika) oder beim Fahren mit häufigen Beschleunigungs- oder
Abbremsvorgängen
● Wenn der Motor lange Zeit im Leerlauf betrieben wird oder wenn das Fahrzeug häu-
fig bei starkem Verkehrsaufkommen gefahren wird
■ Nach dem Motorölwechsel (nur Dieselmotor)
Die Motoröl-Wartungsdaten müssen zurückgesetzt werden. Führen Sie die folgenden
Vorgänge aus:
Schalten Sie die Anzeige bei laufendem Motor auf Tageskilometerzähler “A”.
( S. 121)
Bringen Sie den Motorschalter in die Stellung “LOCK” (Fahrzeuge ohne intelligen-
tes Einstiegs- und Startsystem) oder OFF (Fahrzeuge mit intelligentem Einstiegs-
und Startsystem).
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Halten Sie die Taste zum Umschalten der Anzeige ( S. 117, 121) gedrückt, und
stellen Sie den Motorschalter auf “ON” (lassen Sie den Motor nicht an, da der
Reset-Modus sonst abgebrochen wird). Halten Sie die Taste weiterhin gedrückt,
bis der Tageskilometerzähler den Wert “000000” anzeigt.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Halten Sie die Taste zum Umschalten der Anzeige ( S. 117, 121) gedrückt und
bringen Sie den Motorschalter in den Modus IGNITION ON (lassen Sie den Motor
nicht an, da ansonsten der Reset-Modus abgebrochen wird). Halten Sie die Taste
weiterhin gedrückt, bis der Tageskilometerzähler den Wert “000000” anzeigt.
1
2
3

4947-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52K21M

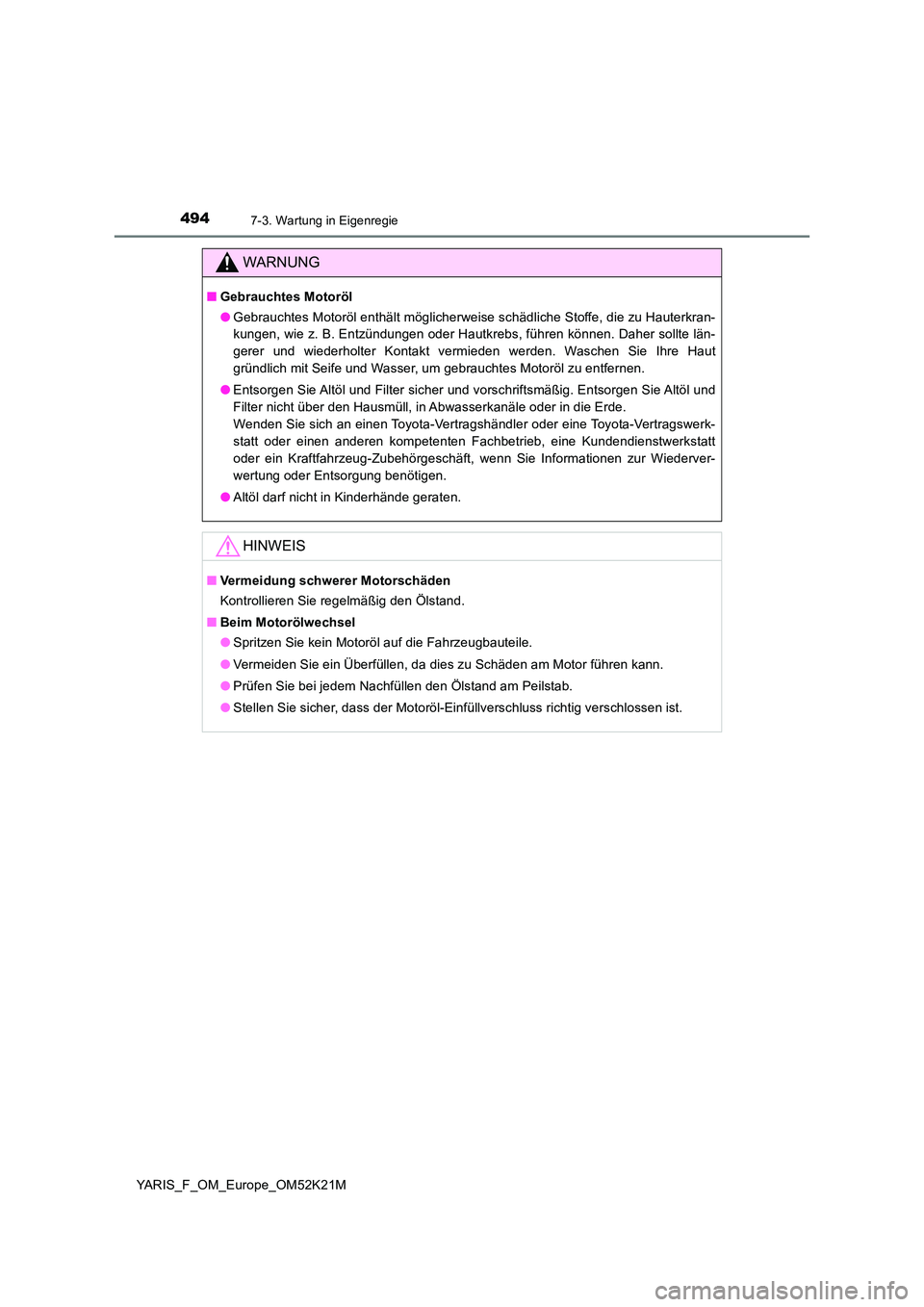

WARNUNG
■Gebrauchtes Motoröl
● Gebrauchtes Motoröl enthält möglicherweise schädliche Stoffe, die zu Hauterkran-
kungen, wie z. B. Entzündungen oder Hautkrebs, führen können. Daher sollte län-
gerer und wiederholter Kontakt vermieden werden. Waschen Sie Ihre Haut
gründlich mit Seife und Wasser, um gebrauchtes Motoröl zu entfernen.
● Entsorgen Sie Altöl und Filter sicher und vorschriftsmäßig. Entsorgen Sie Altöl und
Filter nicht über den Hausmüll, in Abwasserkanäle oder in die Erde.
Wenden Sie sich an einen Toyota-Vertragshändler oder eine Toyota-Vertragswerk-
statt oder einen anderen kompetenten Fachbetrieb, eine Kundendienstwerkstatt
oder ein Kraftfahrzeug-Zubehörgeschäft, wenn Sie Informationen zur Wiederver-
wertung oder Entsorgung benötigen.
● Altöl darf nicht in Kinderhände geraten.
HINWEIS
■Vermeidung schwerer Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■ Beim Motorölwechsel
● Spritzen Sie kein Motoröl auf die Fahrzeugbauteile.
● Vermeiden Sie ein Überfüllen, da dies zu Schäden am Motor führen kann.
● Prüfen Sie bei jedem Nachfüllen den Ölstand am Peilstab.
● Stellen Sie sicher, dass der Motoröl-Einfüllverschluss richtig verschlossen ist.

4957-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_OM_Europe_OM52K21M

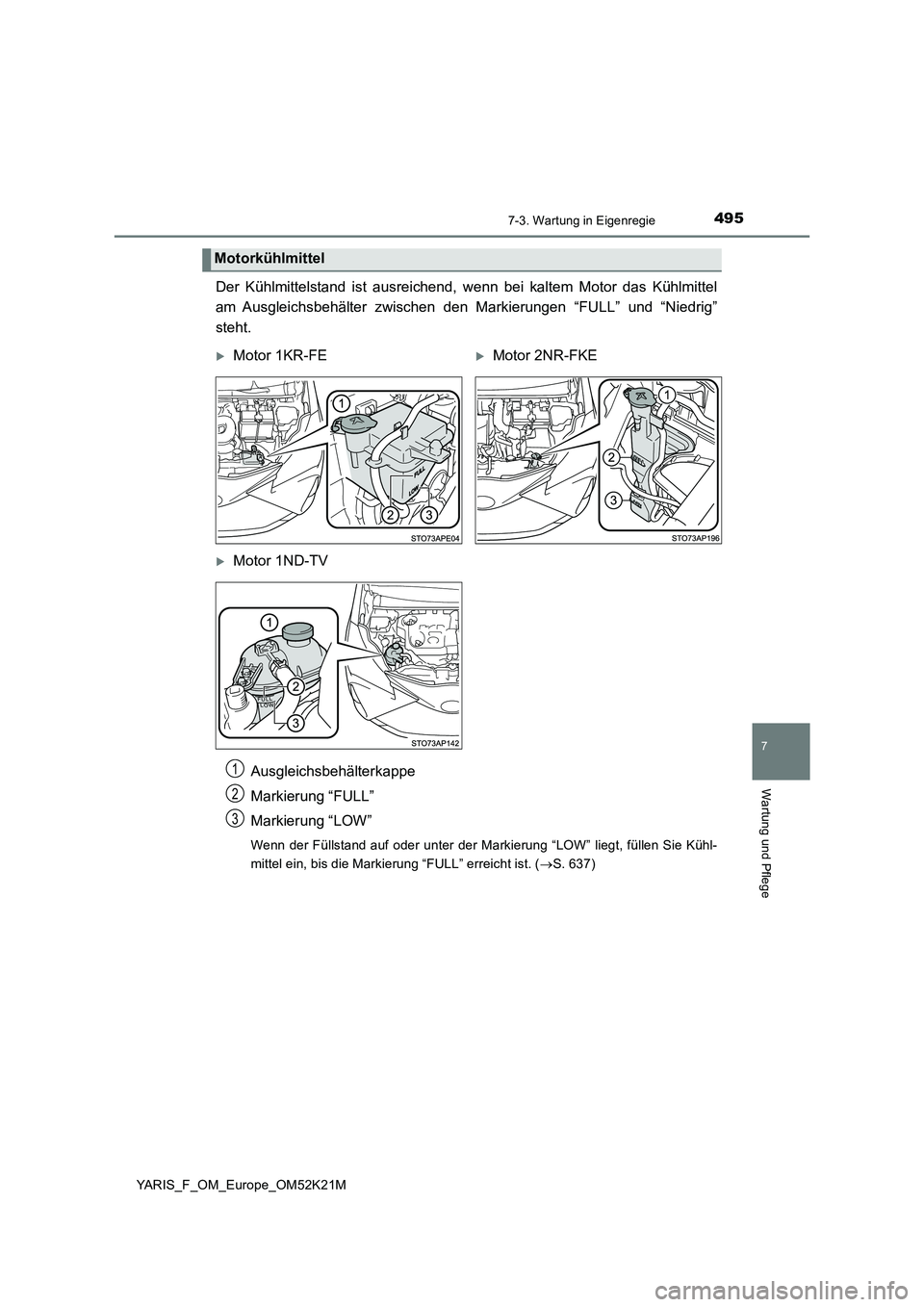

Der Kühlmittelstand ist ausreichend, wenn bei kaltem Motor das Kühlmittel
am Ausgleichsbehälter zwischen den Markierungen “FULL” und “Niedrig”
steht.
Ausgleichsbehälterkappe
Markierung “FULL”
Markierung “LOW”
Wenn der Füllstand auf oder unter der Markierung “LOW” liegt, füllen Sie Kühl-
mittel ein, bis die Markierung “FULL” erreicht ist. ( S. 637)
Motorkühlmittel
Motor 1KR-FEMotor 2NR-FKE
Motor 1ND-TV
1
2
3

4967-3. Wartung in Eigenregie
YARIS_F_OM_Europe_OM52K21M

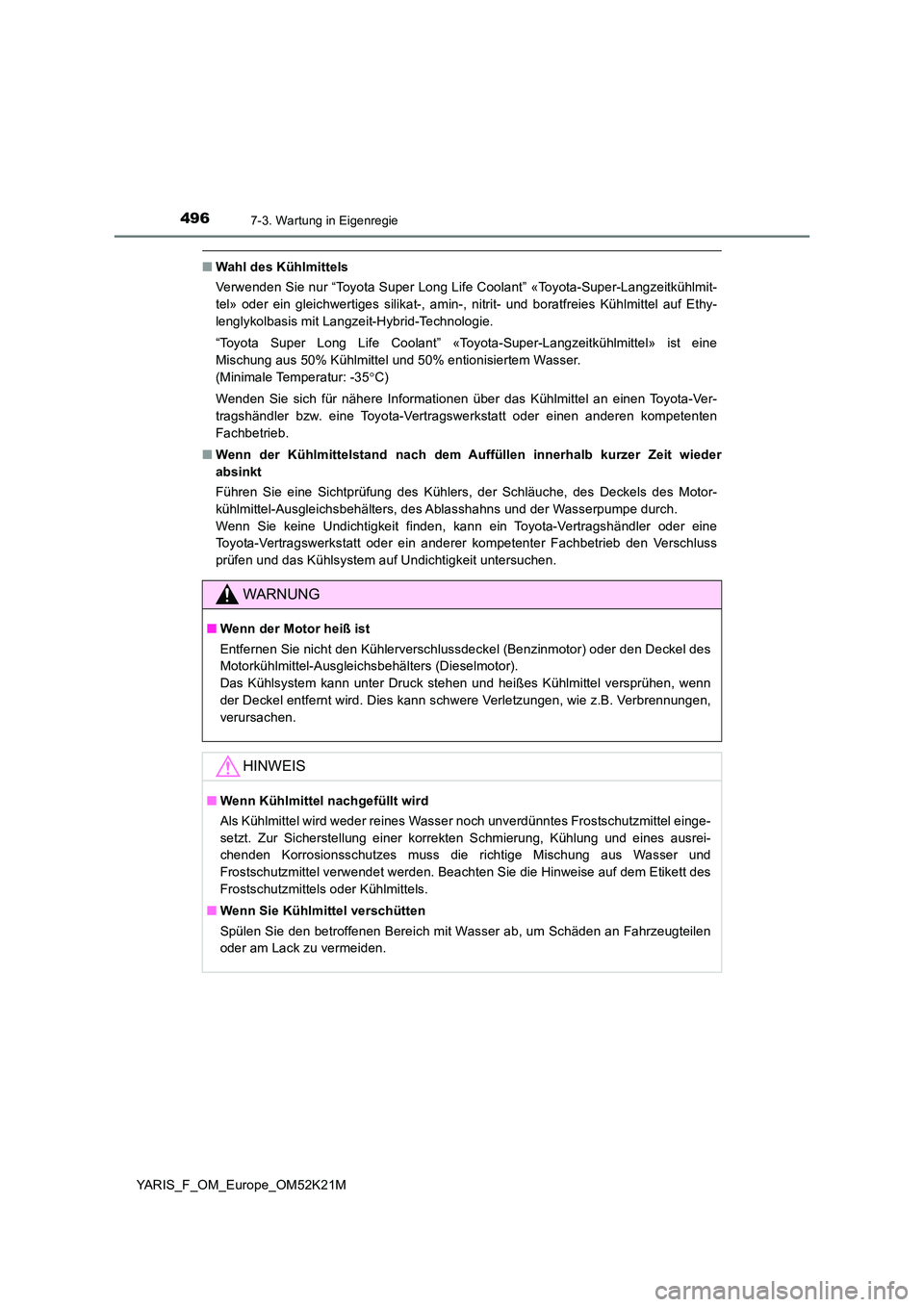

■Wahl des Kühlmittels
Verwenden Sie nur “Toyota Super Long Life Coolant” «Toyota-Super-Langzeitkühlmit-
tel» oder ein gleichwertiges silikat-, amin-, nitrit- und boratfreies Kühlmittel auf Ethy-
lenglykolbasis mit Langzeit-Hybrid-Technologie.
“Toyota Super Long Life Coolant” «Toyota-Super-Langzeitkühlmittel» ist eine
Mischung aus 50% Kühlmittel und 50% entionisiertem Wasser.
(Minimale Temperatur: -35 C)
Wenden Sie sich für nähere Informationen über das Kühlmittel an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten
Fachbetrieb.
■ Wenn der Kühlmittelstand nach dem Auffüllen innerhalb kurzer Zeit wieder
absinkt
Führen Sie eine Sichtprüfung des Kühlers, der Schläuche, des Deckels des Motor-
kühlmittel-Ausgleichsbehälters, des Ablasshahns und der Wasserpumpe durch.
Wenn Sie keine Undichtigkeit finden, kann ein Toyota-Vertragshändler oder eine
Toyota-Vertragswerkstatt oder ein anderer kompetenter Fachbetrieb den Verschluss
prüfen und das Kühlsystem auf Undichtigkeit untersuchen.
WARNUNG
■ Wenn der Motor heiß ist
Entfernen Sie nicht den Kühlerverschlussdeckel (Benzinmotor) oder den Deckel des
Motorkühlmittel-Ausgleichsbehälters (Dieselmotor).
Das Kühlsystem kann unter Druck stehen und heißes Kühlmittel versprühen, wenn
der Deckel entfernt wird. Dies kann schwere Verletzungen, wie z.B. Verbrennungen,
verursachen.
HINWEIS
■ Wenn Kühlmittel nachgefüllt wird
Als Kühlmittel wird weder reines Wasser noch unverdünntes Frostschutzmittel einge-
setzt. Zur Sicherstellung einer korrekten Schmierung, Kühlung und eines ausrei-
chenden Korrosionsschutzes muss die richtige Mischung aus Wasser und
Frostschutzmittel verwendet werden. Beachten Sie die Hinweise auf dem Etikett des
Frostschutzmittels oder Kühlmittels.
■ Wenn Sie Kühlmittel verschütten
Spülen Sie den betroffenen Bereich mit Wasser ab, um Schäden an Fahrzeugteilen
oder am Lack zu vermeiden.
