2019 TOYOTA YARIS Betriebsanleitungen (in German)

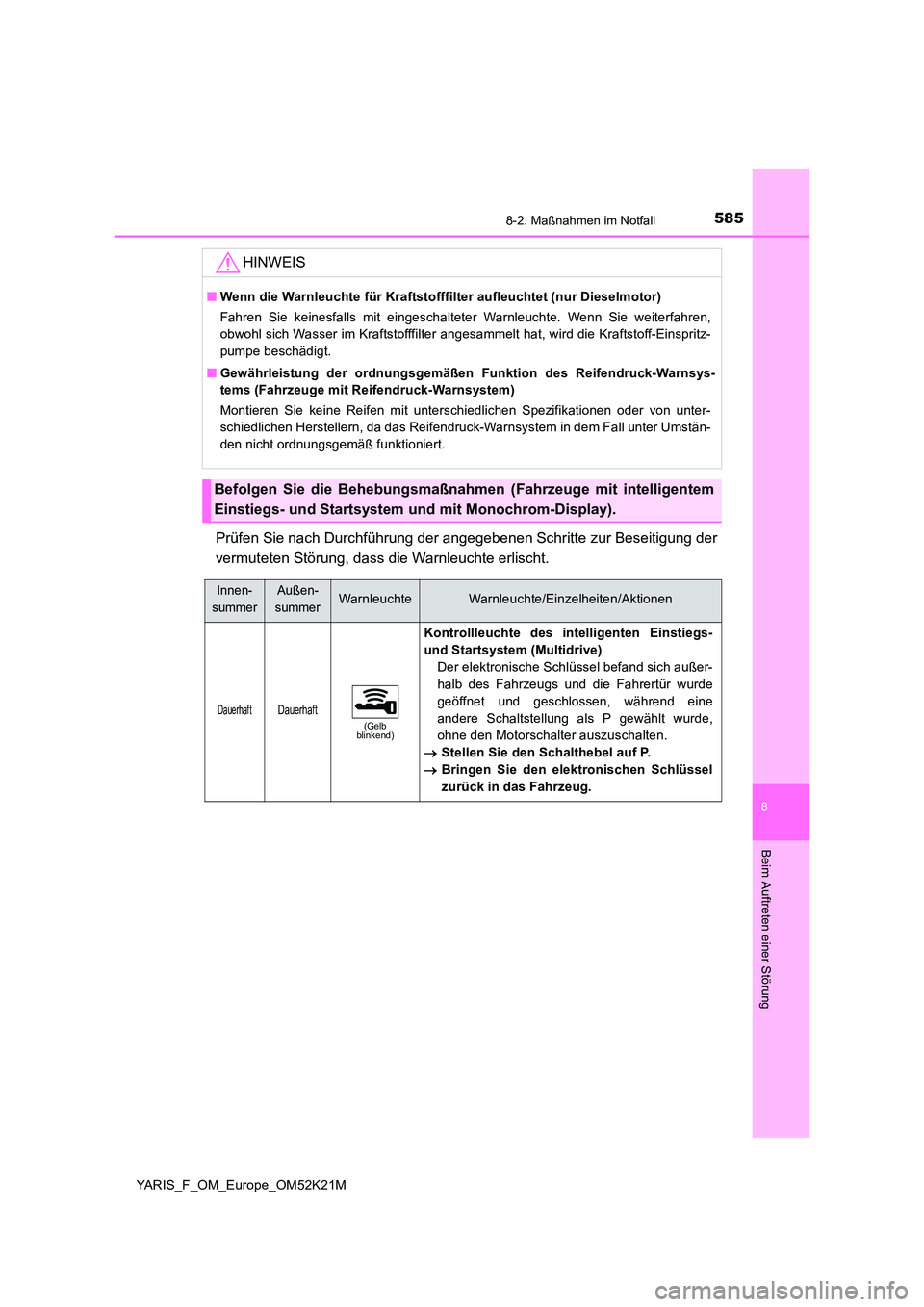

5858-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_OM_Europe_OM52K21M
Prüfen Sie nach Durchführung der angegebenen Schritte zur Beseitigung der
vermuteten Störung, dass die Warnleuchte erlischt.
HINWEIS
■ Wenn die Warnleuchte für Kraftstofffilter aufleuchtet (nur Dieselmotor)
Fahren Sie keinesfalls mit eingeschalteter Warnleuchte. Wenn Sie weiterfahren,
obwohl sich Wasser im Kraftstofffilter angesammelt hat, wird die Kraftstoff-Einspritz-
pumpe beschädigt.
■ Gewährleistung der ordnungsgemäßen Funktion des Reifendruck-Warnsys-
tems (Fahrzeuge mit Reifendruck-Warnsystem)
Montieren Sie keine Reifen mit unterschiedlichen Spezifikationen oder von unter-
schiedlichen Herstellern, da das Reifendruck-Warnsystem in dem Fall unter Umstän-
den nicht ordnungsgemäß funktioniert.
Befolgen Sie die Behebungsmaßnahmen (Fahrzeuge mit intelligentem
Einstiegs- und Startsystem und mit Monochrom-Display).
Innen-
summer
Außen-
summerWarnleuchteWarnleuchte/Einzelheiten/Aktionen
DauerhaftDauerhaft(Gelb blinkend)
Kontrollleuchte des intelligenten Einstiegs-
und Startsystem (Multidrive)
Der elektronische Schlüssel befand sich außer-
halb des Fahrzeugs und die Fahrertür wurde
geöffnet und geschlossen, während eine
andere Schaltstellung als P gewählt wurde,
ohne den Motorschalter auszuschalten.
 Stellen Sie den Schalthebel auf P.
 Bringen Sie den elektronischen Schlüssel
zurück in das Fahrzeug.

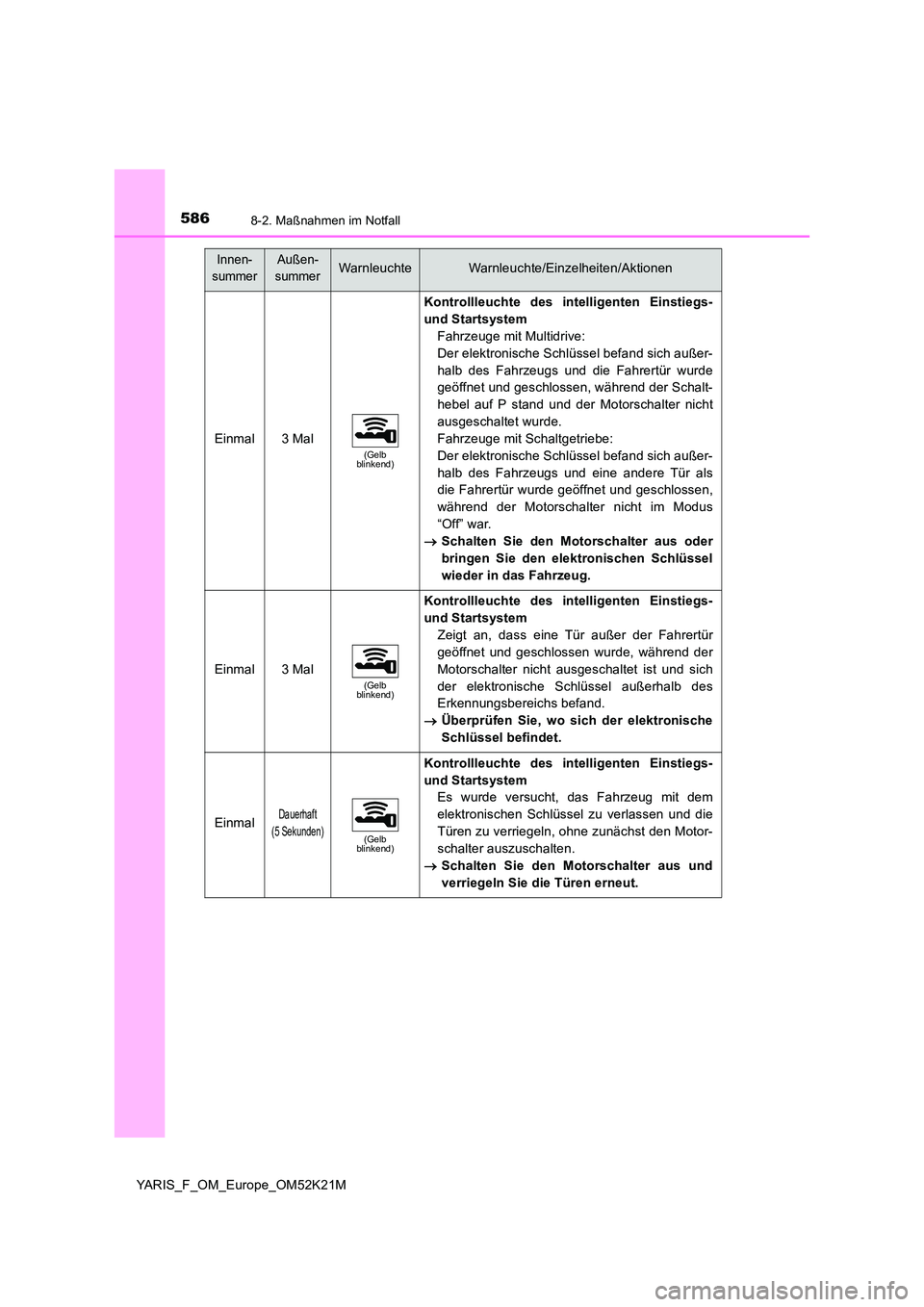

5868-2. Maßnahmen im Notfall
YARIS_F_OM_Europe_OM52K21M
Einmal3 Mal(Gelb blinkend)
Kontrollleuchte des intelligenten Einstiegs-
und Startsystem
Fahrzeuge mit Multidrive:
Der elektronische Schlüssel befand sich außer-
halb des Fahrzeugs und die Fahrertür wurde
geöffnet und geschlossen, während der Schalt-
hebel auf P stand und der Motorschalter nicht
ausgeschaltet wurde.
Fahrzeuge mit Schaltgetriebe:
Der elektronische Schlüssel befand sich außer-
halb des Fahrzeugs und eine andere Tür als
die Fahrertür wurde geöffnet und geschlossen,
während der Motorschalter nicht im Modus
“Off” war.
 Schalten Sie den Motorschalter aus oder
bringen Sie den elektronischen Schlüssel
wieder in das Fahrzeug.
Einmal3 Mal(Gelb blinkend)
Kontrollleuchte des intelligenten Einstiegs-
und Startsystem
Zeigt an, dass eine Tür außer der Fahrertür
geöffnet und geschlossen wurde, während der
Motorschalter nicht ausgeschaltet ist und sich
der elektronische Schlüssel außerhalb des
Erkennungsbereichs befand.
 Überprüfen Sie, wo sich der elektronische
Schlüssel befindet.
EinmalDauerhaft
(5 Sekunden)(Gelb blinkend)
Kontrollleuchte des intelligenten Einstiegs-
und Startsystem
Es wurde versucht, das Fahrzeug mit dem
elektronischen Schlüssel zu verlassen und die
Türen zu verriegeln, ohne zunächst den Motor-
schalter auszuschalten.
 Schalten Sie den Motorschalter aus und
verriegeln Sie die Türen erneut.
Innen-
summer
Außen-
summerWarnleuchteWarnleuchte/Einzelheiten/Aktionen

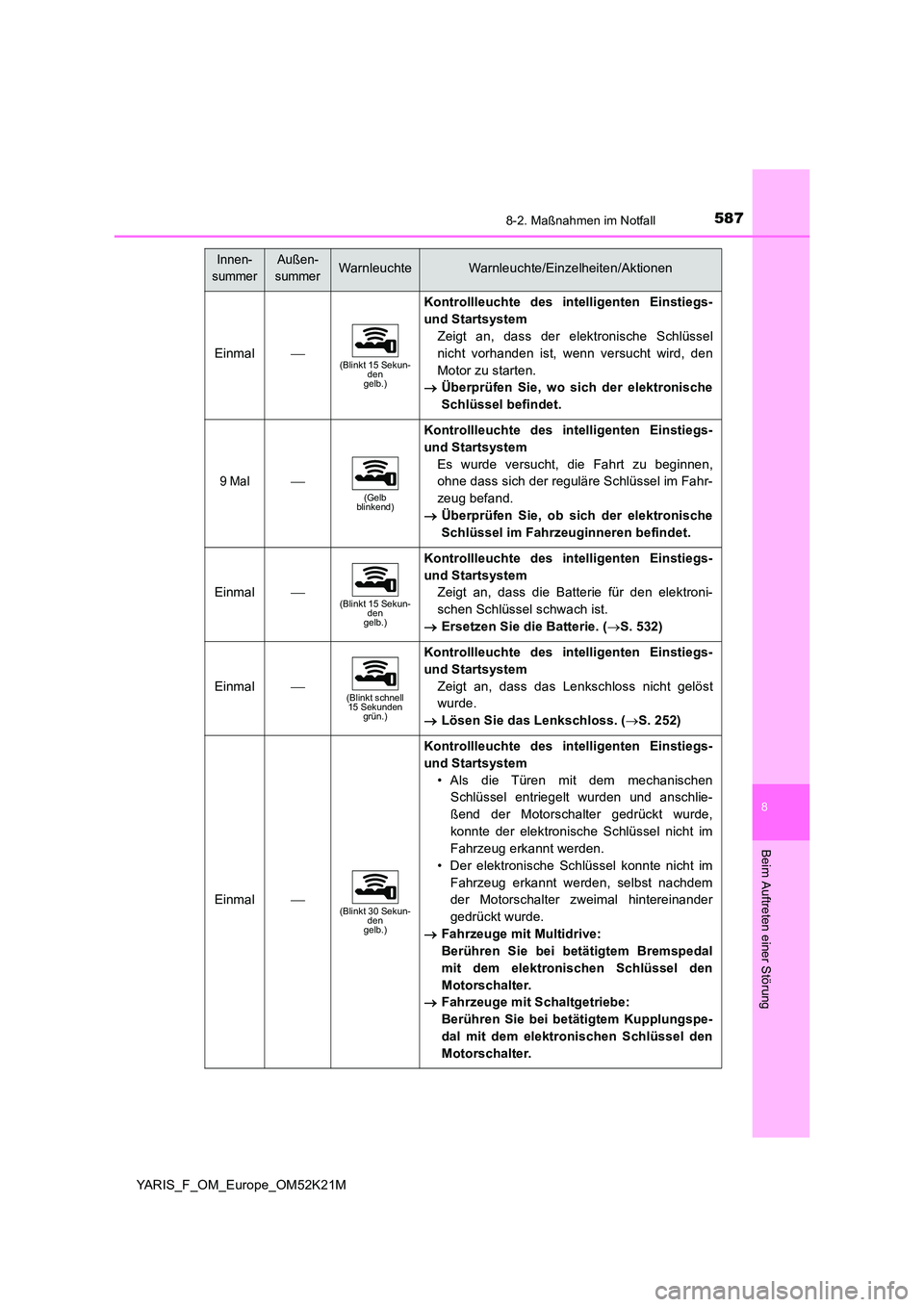

5878-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_OM_Europe_OM52K21M
Einmal(Blinkt 15 Sekun- den gelb.)
Kontrollleuchte des intelligenten Einstiegs-
und Startsystem
Zeigt an, dass der elektronische Schlüssel
nicht vorhanden ist, wenn versucht wird, den
Motor zu starten.
 Überprüfen Sie, wo sich der elektronische
Schlüssel befindet.
9 Mal(Gelb blinkend)
Kontrollleuchte des intelligenten Einstiegs-
und Startsystem
Es wurde versucht, die Fahrt zu beginnen,
ohne dass sich der reguläre Schlüssel im Fahr-
zeug befand.
 Überprüfen Sie, ob sich der elektronische
Schlüssel im Fahrzeuginneren befindet.
Einmal(Blinkt 15 Sekun- den gelb.)
Kontrollleuchte des intelligenten Einstiegs-
und Startsystem
Zeigt an, dass die Batterie für den elektroni-
schen Schlüssel schwach ist.
 Ersetzen Sie die Batterie. (S. 532)
Einmal(Blinkt schnell 15 Sekunden grün.)
Kontrollleuchte des intelligenten Einstiegs-
und Startsystem
Zeigt an, dass das Lenkschloss nicht gelöst
wurde.
 Lösen Sie das Lenkschloss. (S. 252)
Einmal(Blinkt 30 Sekun- den gelb.)
Kontrollleuchte des intelligenten Einstiegs-
und Startsystem
• Als die Türen mit dem mechanischen
Schlüssel entriegelt wurden und anschlie-
ßend der Motorschalter gedrückt wurde,
konnte der elektronische Schlüssel nicht im
Fahrzeug erkannt werden.
• Der elektronische Schlüssel konnte nicht im
Fahrzeug erkannt werden, selbst nachdem
der Motorschalter zweimal hintereinander
gedrückt wurde.
 Fahrzeuge mit Multidrive:
Berühren Sie bei betätigtem Bremspedal
mit dem elektronischen Schlüssel den
Motorschalter.
 Fahrzeuge mit Schaltgetriebe:
Berühren Sie bei betätigtem Kupplungspe-
dal mit dem elektronischen Schlüssel den
Motorschalter.
Innen-
summer
Außen-
summerWarnleuchteWarnleuchte/Einzelheiten/Aktionen

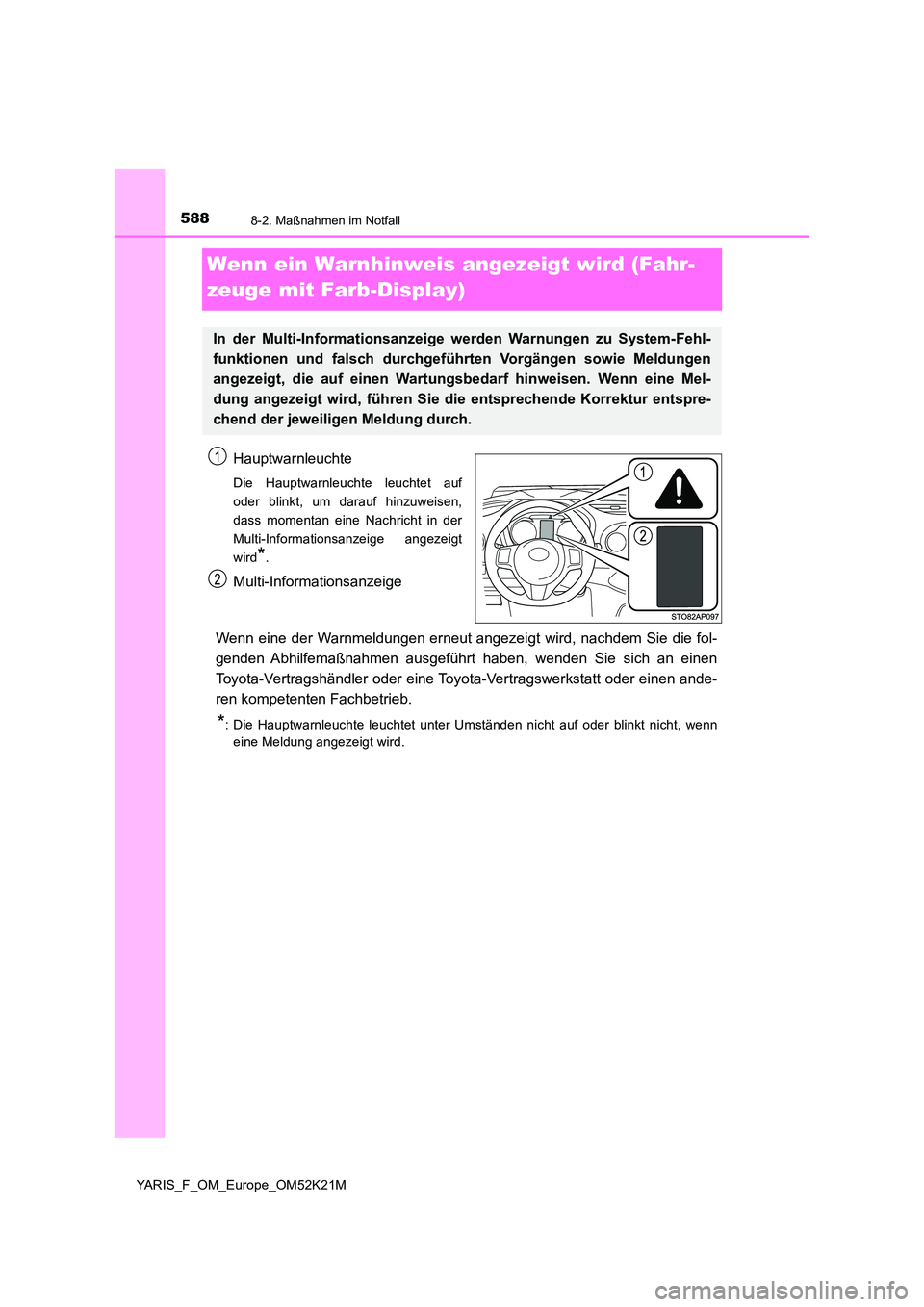

5888-2. Maßnahmen im Notfall
YARIS_F_OM_Europe_OM52K21M
Wenn ein Warnhinweis angezeigt wird (Fahr-
zeuge mit Farb-Display)
Hauptwarnleuchte
Die Hauptwarnleuchte leuchtet auf
oder blinkt, um darauf hinzuweisen,
dass momentan eine Nachricht in der
Multi-Informationsanzeige angezeigt
wird*.
Multi-Informationsanzeige
Wenn eine der Warnmeldungen erneut angezeigt wird, nachdem Sie die fol-
genden Abhilfemaßnahmen ausgeführt haben, wenden Sie sich an einen
Toyota-Vertragshändler oder eine Toyo ta-Vertragswerkstatt oder einen ande-
ren kompetenten Fachbetrieb.
*: Die Hauptwarnleuchte leuchtet unter Umständen nicht auf oder blinkt nicht, wenn
eine Meldung angezeigt wird.
In der Multi-Informati onsanzeige werden Warnungen zu System-Fehl-
funktionen und falsch durchgeführten Vorgängen sowie Meldungen
angezeigt, die auf einen Wartungsbedarf hinweisen. Wenn eine Mel-
dung angezeigt wird, führen Sie die entsprechende Korrektur entspre-
chend der jeweiligen Meldung durch.
1
2

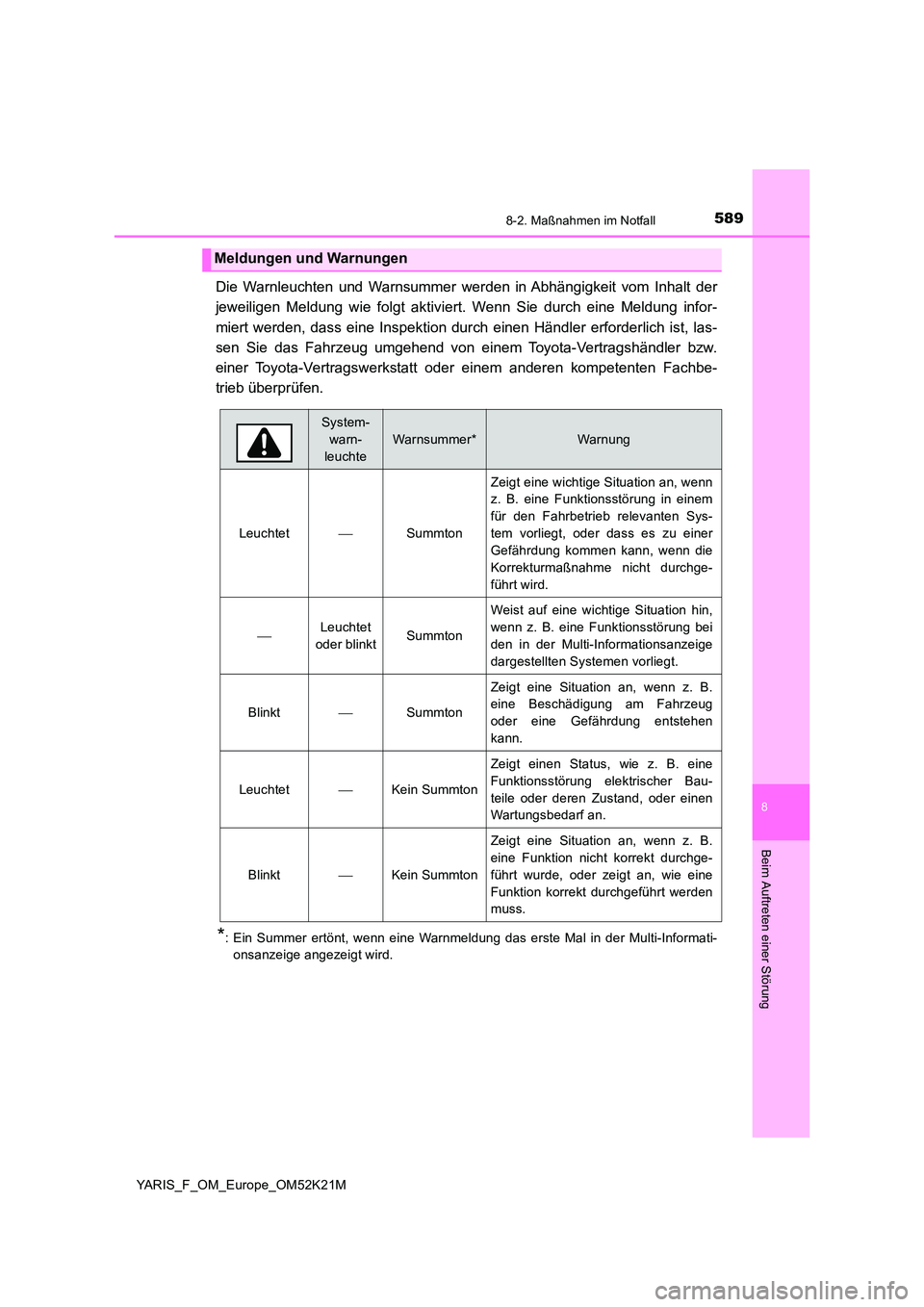

5898-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_OM_Europe_OM52K21M
Die Warnleuchten und Warnsummer werden in Abhängigkeit vom Inhalt der
jeweiligen Meldung wie folgt aktiviert. Wenn Sie durch eine Meldung infor-
miert werden, dass eine Inspektion durch einen Händler erforderlich ist, las-
sen Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbe-
trieb überprüfen.
*: Ein Summer ertönt, wenn eine Warnmeldung das erste Mal in der Multi-Informati-
onsanzeige angezeigt wird.
Meldungen und Warnungen
System-
warn-
leuchte
Warnsummer*Warnung
Leuchtet Summton
Zeigt eine wichtige Situation an, wenn
z. B. eine Funktionsstörung in einem
für den Fahrbetrieb relevanten Sys-
tem vorliegt, oder dass es zu einer
Gefährdung kommen kann, wenn die
Korrekturmaßnahme nicht durchge-
führt wird.
Leuchtet
oder blinktSummton
Weist auf eine wichtige Situation hin,
wenn z. B. eine Funktionsstörung bei
den in der Multi-Informationsanzeige
dargestellten Systemen vorliegt.
BlinktSummton
Zeigt eine Situation an, wenn z. B.
eine Beschädigung am Fahrzeug
oder eine Gefährdung entstehen
kann.
LeuchtetKein Summton
Zeigt einen Status, wie z. B. eine
Funktionsstörung elektrischer Bau-
teile oder deren Zustand, oder einen
Wartungsbedarf an.
BlinktKein Summton
Zeigt eine Situation an, wenn z. B.
eine Funktion nicht korrekt durchge-
führt wurde, oder zeigt an, wie eine
Funktion korrekt durchgeführt werden
muss.

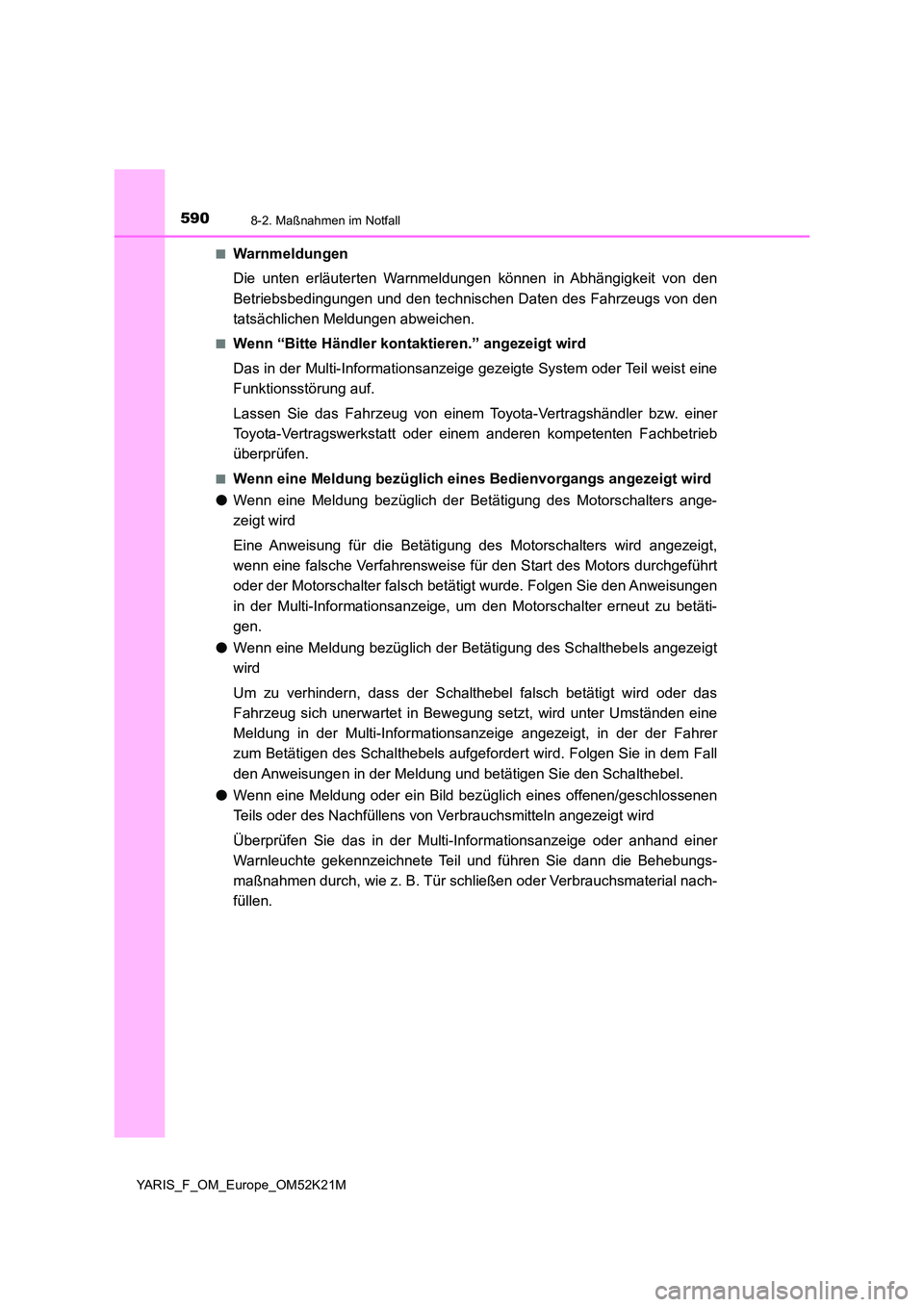

5908-2. Maßnahmen im Notfall
YARIS_F_OM_Europe_OM52K21M
■Warnmeldungen
Die unten erläuterten Warnmeldungen können in Abhängigkeit von den
Betriebsbedingungen und den technischen Daten des Fahrzeugs von den
tatsächlichen Meldungen abweichen.
■Wenn “Bitte Händler kontaktieren.” angezeigt wird
Das in der Multi-Informationsanzeige gezeigte System oder Teil weist eine
Funktionsstörung auf.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
■Wenn eine Meldung bezüglich eines Bedienvorgangs angezeigt wird
● Wenn eine Meldung bezüglich der Betätigung des Motorschalters ange-
zeigt wird
Eine Anweisung für die Betätigung des Motorschalters wird angezeigt,
wenn eine falsche Verfahrensweise für den Start des Motors durchgeführt
oder der Motorschalter falsch betätigt wurde. Folgen Sie den Anweisungen
in der Multi-Informationsanzeige, um den Motorschalter erneut zu betäti-
gen.
● Wenn eine Meldung bezüglich der Betätigung des Schalthebels angezeigt
wird
Um zu verhindern, dass der Schalthebel falsch betätigt wird oder das
Fahrzeug sich unerwartet in Bewegung setzt, wird unter Umständen eine
Meldung in der Multi-Informations anzeige angezeigt, in der der Fahrer
zum Betätigen des Schalthebels aufgefordert wird. Folgen Sie in dem Fall
den Anweisungen in der Meldung und betätigen Sie den Schalthebel.
● Wenn eine Meldung oder ein Bild bezüglich eines offenen/geschlossenen
Teils oder des Nachfüllens von Verbrauchsmitteln angezeigt wird
Überprüfen Sie das in der Multi-Informationsanzeige oder anhand einer
Warnleuchte gekennzeichnete Teil und führen Sie dann die Behebungs-
maßnahmen durch, wie z. B. Tür schließen oder Verbrauchsmaterial nach-
füllen.

5918-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_OM_Europe_OM52K21M

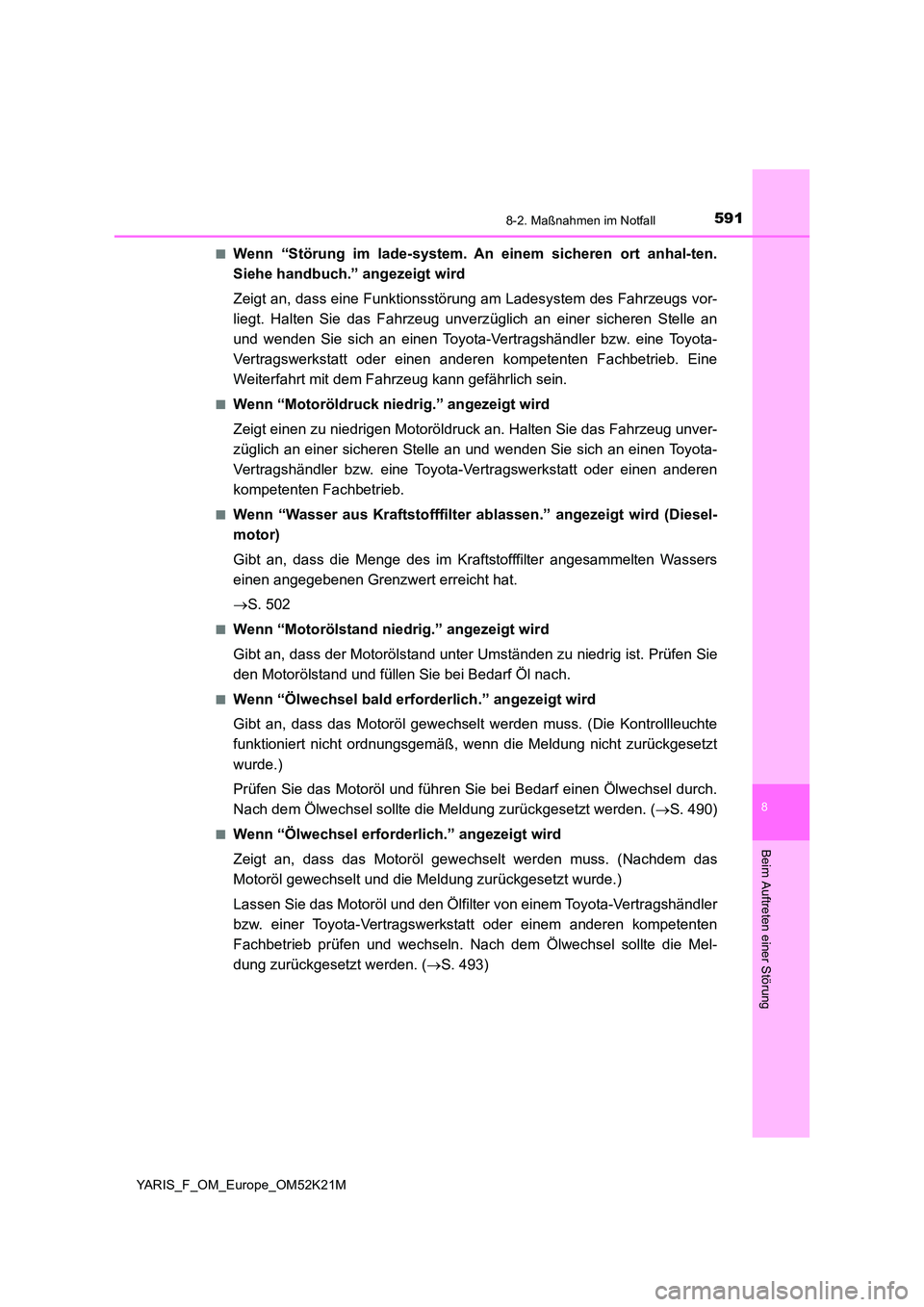

■Wenn “Störung im lade-system. An einem sicheren ort anhal-ten.
Siehe handbuch.” angezeigt wird
Zeigt an, dass eine Funktionsstörung am Ladesystem des Fahrzeugs vor-
liegt. Halten Sie das Fahrzeug unverz üglich an einer sicheren Stelle an
und wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb. Eine
Weiterfahrt mit dem Fahrzeug kann gefährlich sein.
■Wenn “Motoröldruck niedrig.” angezeigt wird
Zeigt einen zu niedrigen Motoröldruck an. Halten Sie das Fahrzeug unver-
züglich an einer sicheren Stelle an und wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen
kompetenten Fachbetrieb.
■Wenn “Wasser aus Kraftstofffilter ablassen.” angezeigt wird (Diesel-
motor)
Gibt an, dass die Menge des im Kraftstofffilter angesammelten Wassers
einen angegebenen Grenzwert erreicht hat.
 S. 502
■Wenn “Motorölstand niedrig.” angezeigt wird
Gibt an, dass der Motorölstand unter Umständen zu niedrig ist. Prüfen Sie
den Motorölstand und füllen Sie bei Bedarf Öl nach.
■Wenn “Ölwechsel bald erforderlich.” angezeigt wird
Gibt an, dass das Motoröl gewechselt werden muss. (Die Kontrollleuchte
funktioniert nicht ordnungsgemäß, w enn die Meldung nicht zurückgesetzt
wurde.)
Prüfen Sie das Motoröl und führen Sie bei Bedarf einen Ölwechsel durch.
Nach dem Ölwechsel sollte die Meldung zurückgesetzt werden. ( S. 490)
■Wenn “Ölwechsel erforderlich.” angezeigt wird
Zeigt an, dass das Motoröl gewechselt werden muss. (Nachdem das
Motoröl gewechselt und die Meldung zurückgesetzt wurde.)
Lassen Sie das Motoröl und den Ölfilter von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb prüfen und wechseln. Nach dem Ölwechsel sollte die Mel-
dung zurückgesetzt werden. ( S. 493)

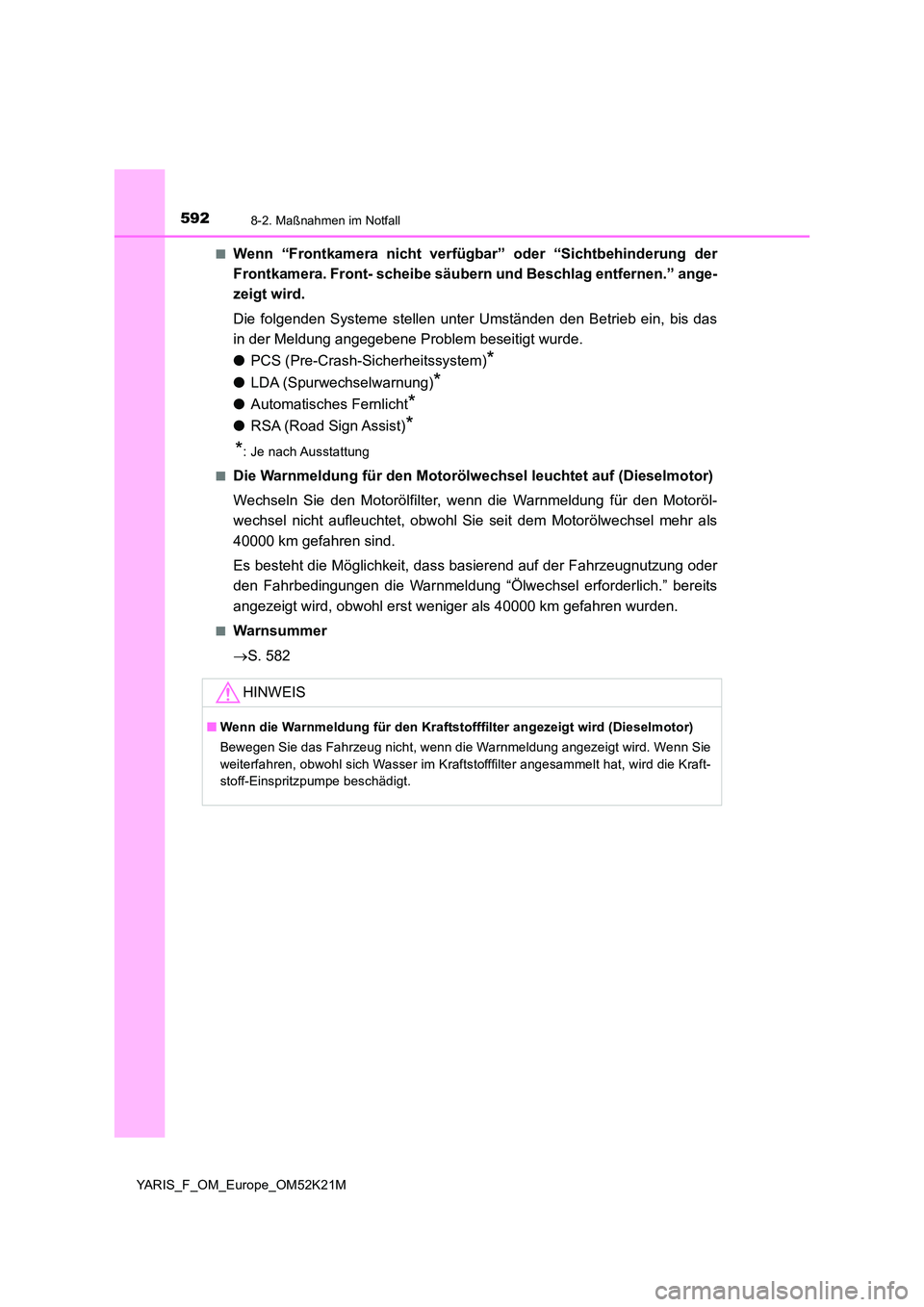

5928-2. Maßnahmen im Notfall
YARIS_F_OM_Europe_OM52K21M
■Wenn “Frontkamera nicht verfügbar” oder “Sichtbehinderung der
Frontkamera. Front- scheibe säubern und Beschlag entfernen.” ange-
zeigt wird.
Die folgenden Systeme stellen unter Umständen den Betrieb ein, bis das
in der Meldung angegebene Problem beseitigt wurde.
● PCS (Pre-Crash-Sicherheitssystem)*
●LDA (Spurwechselwarnung)*
●Automatisches Fernlicht*
●RSA (Road Sign Assist)*
*: Je nach Ausstattung
■Die Warnmeldung für den Motorölwechsel leuchtet auf (Dieselmotor)
Wechseln Sie den Motorölfilter, wenn die Warnmeldung für den Motoröl-
wechsel nicht aufleuchtet, obwohl Sie seit dem Motorölwechsel mehr als
40000 km gefahren sind.
Es besteht die Möglichkeit, dass basierend auf der Fahrzeugnutzung oder
den Fahrbedingungen die Warnmeldung “Ölwechsel erforderlich.” bereits
angezeigt wird, obwohl erst weniger als 40000 km gefahren wurden.
■Warnsummer
 S. 582
HINWEIS
■Wenn die Warnmeldung für den Kraftstofffilter angezeigt wird (Dieselmotor)
Bewegen Sie das Fahrzeug nicht, wenn die Warnmeldung angezeigt wird. Wenn Sie
weiterfahren, obwohl sich Wasser im Kraftstofffilter angesammelt hat, wird die Kraft-
stoff-Einspritzpumpe beschädigt.
