2019 TOYOTA SUPRA Omistajan Käsikirja (in Finnish)

297
5
Supran omistajan käsikirja 5-1. HUOLTO JA HOITO
HUOLTO JA HOITO

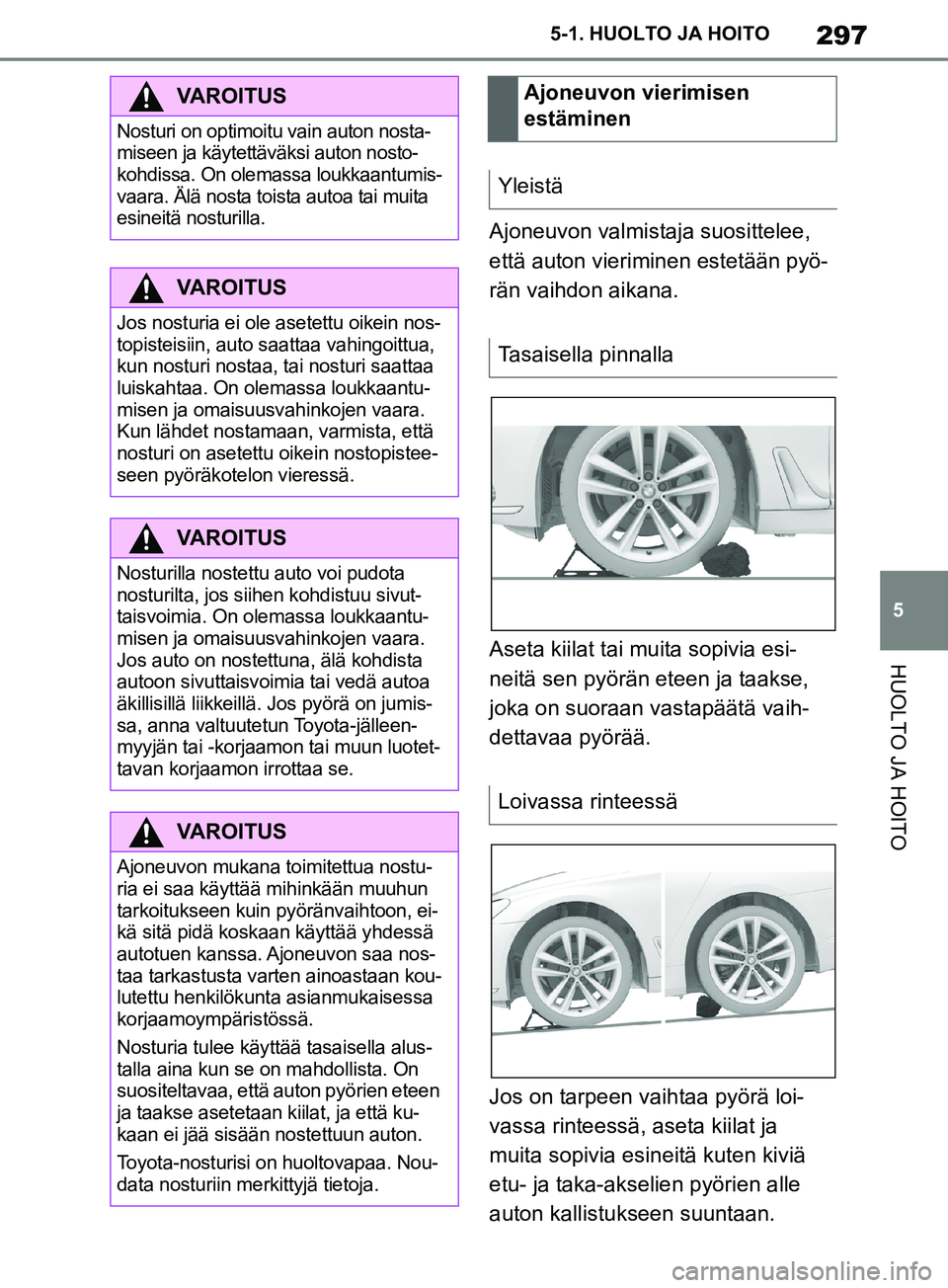

Ajoneuvon valmistaja suosittelee,
että auton vieriminen estetään pyö-
rän vaihdon aikana.
Aseta kiilat tai muita sopivia esi-
neitä sen pyörän eteen ja taakse,
joka on suoraan vastapäätä vaih-
dettavaa pyörää.
Jos on tarpeen vaihtaa pyörä loi-
vassa rinteessä, aseta kiilat ja
muita sopivia esineitä kuten kiviä
etu- ja taka-akselien pyörien alle
auton kallistukseen suuntaan.
VAROITUS
Nosturi on optimoitu vain auton nosta-
miseen ja käytettäväksi auton nosto-
kohdissa. On olemassa loukkaantumis-
vaara. Älä nosta toista autoa tai muita
esineitä nosturilla.
VAROITUS
Jos nosturia ei ole asetettu oikein nos-
topisteisiin, auto saattaa vahingoittua,
kun nosturi nostaa, tai nosturi saattaa
luiskahtaa. On olemassa loukkaantu-
misen ja omaisuusvahinkojen vaara.
Kun lähdet nostamaan, varmista, että
nosturi on asetettu oikein nostopistee-
seen pyöräkotelon vieressä.
VAROITUS
Nosturilla nostettu auto voi pudota
nosturilta, jos siihen kohdistuu sivut-
taisvoimia. On olemassa loukkaantu-
misen ja omaisuusvahinkojen vaara.
Jos auto on nostettuna, älä kohdista
autoon sivuttaisvoimia tai vedä autoa
äkillisillä liikkeillä. Jos pyörä on jumis-
sa, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun luotet-
tavan korjaamon irrottaa se.
VAROITUS
Ajoneuvon mukana toimitettua nostu-
ria ei saa käyttää mihinkään muuhun
tarkoitukseen kuin pyöränvaihtoon, ei-
kä sitä pidä koskaan käyttää yhdessä
autotuen kanssa.
Ajoneuvon saa nos-
taa tarkastusta varten ainoastaan kou-
lutettu henkilökunta asianmukaisessa
korjaamoympäristössä.
Nosturia tulee käyttä ä tasaisella alus-
talla aina kun se on mahdollista. On
suositeltavaa, että auton pyörien eteen
ja taakse asetetaan kiilat, ja että ku-
kaan ei jää sisään nostettuun auton.
Toyota-nosturisi on huoltovapaa. Nou-
data nosturiin merkittyjä tietoja.
Ajoneuvon vierimisen
estäminen
Yleistä
Tasaisella pinnalla
Loivassa rinteessä
OM99T05FI.book Page 297 We dnesday, April 24, 2019 10:13 AM

298
Supran omistajan käsikirja5-1. HUOLTO JA HOITO

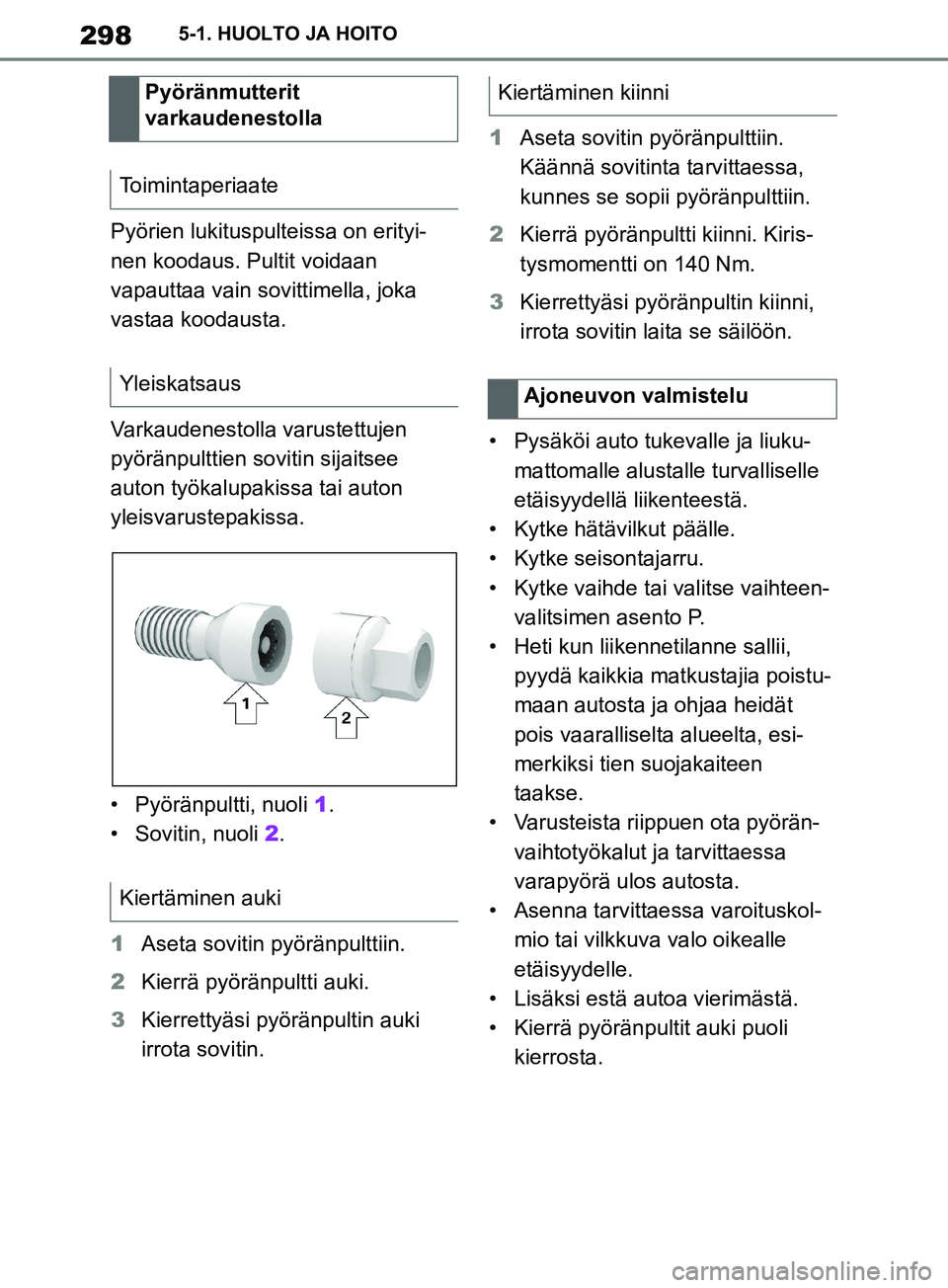

Pyörien lukituspulteissa on erityi-
nen koodaus. Pultit voidaan
vapauttaa vain sovittimella, joka
vastaa koodausta.
Varkaudenestolla varustettujen
pyöränpulttien sovitin sijaitsee
auton työkalupakissa tai auton
yleisvarustepakissa.
• Pyöränpultti, nuoli
1.
• Sovitin, nuoli 2.
1 Aseta sovitin pyöränpulttiin.
2 Kierrä pyöränpultti auki.
3 Kierrettyäsi pyöränpultin auki
irrota sovitin. 1
Aseta sovitin pyöränpulttiin.
Käännä sovitinta tarvittaessa,
kunnes se sopii pyöränpulttiin.
2 Kierrä pyöränpultti kiinni. Kiris-
tysmomentti on 140 Nm.
3 Kierrettyäsi pyöränpultin kiinni,
irrota sovitin laita se säilöön.
• Pysäköi auto tu kevalle ja liuku-
mattomalle alusta lle turvalliselle
etäisyydellä liikenteestä.
• Kytke hätävilkut päälle.
• Kytke seisontajarru.
• Kytke vaihde tai valitse vaihteen- valitsimen asento P.
• Heti kun liikennetilanne sallii, pyydä kaikkia matkustajia poistu-
maan autosta ja ohjaa heidät
pois vaaralliselta alueelta, esi-
merkiksi tien suojakaiteen
taakse.
• Varusteista riippuen ota pyörän- vaihtotyökalut ja tarvittaessa
varapyörä ulos autosta.
• Asenna tarvittaessa varoituskol- mio tai vilkkuva valo oikealle
etäisyydelle.
• Lisäksi estä autoa vierimästä.
• Kierrä pyöränpultit auki puoli kierrosta.
Pyöränmutterit
varkaudenestolla
Toimintaperiaate
Yleiskatsaus
Kiertäminen auki
Kiertäminen kiinni
Ajoneuvon valmistelu
OM99T05FI.book Page 298 We dnesday, April 24, 2019 10:13 AM

299
5
Supran omistajan käsikirja 5-1. HUOLTO JA HOITO
HUOLTO JA HOITO

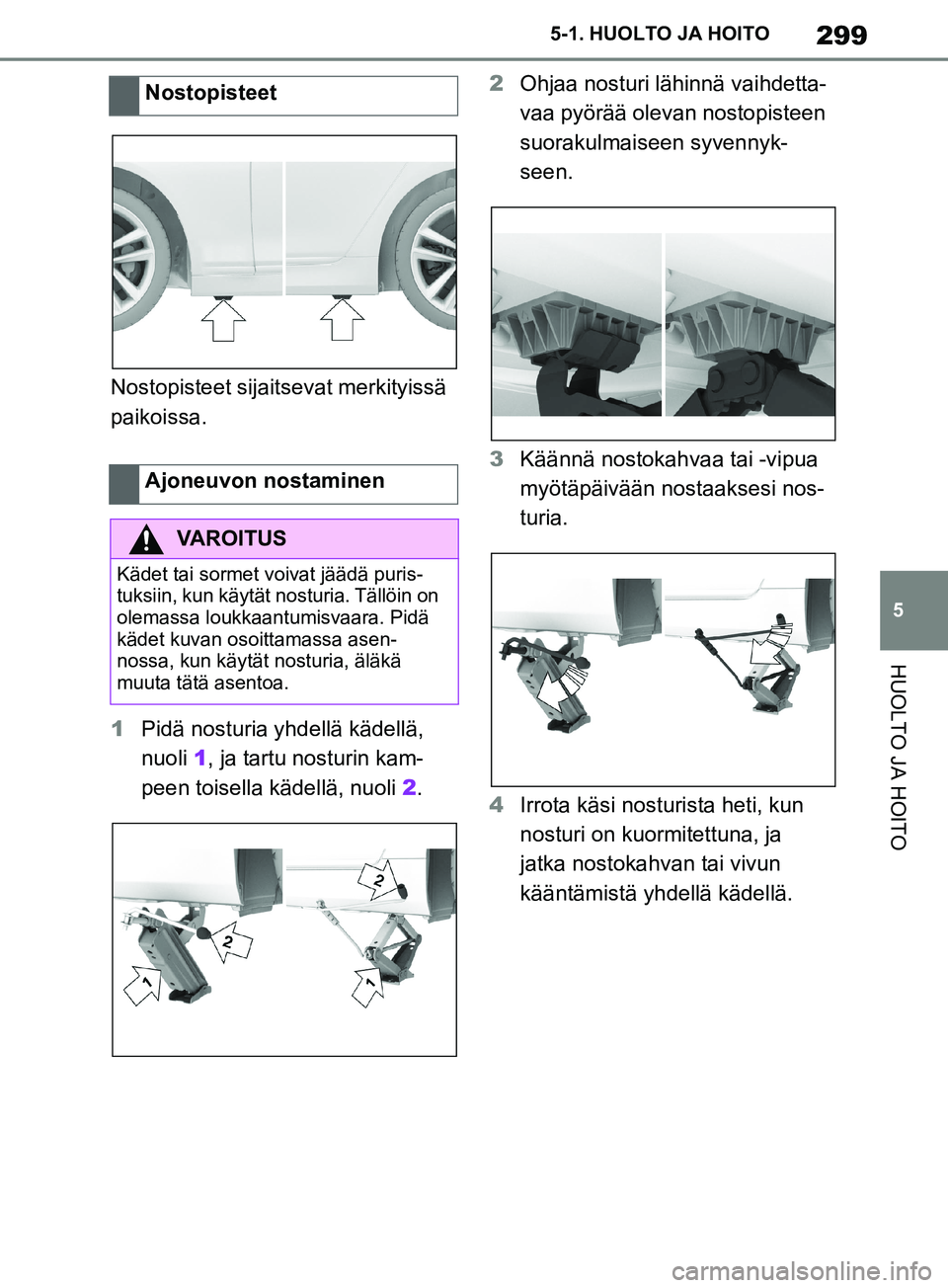

Nostopisteet sijaitsevat merkityissä
paikoissa.
1
Pidä nosturia yhdellä kädellä,
nuoli 1, ja tartu nosturin kam-
peen toisella kädellä, nuoli 2. 2
Ohjaa nosturi lähinnä vaihdetta-
vaa pyörää olevan nostopisteen
suorakulmaiseen syvennyk-
seen.
3 Käännä nostokahvaa tai -vipua
myötäpäivään nostaaksesi nos-
turia.
4 Irrota käsi nosturista heti, kun
nosturi on kuormitettuna, ja
jatka nostokahvan tai vivun
kääntämistä yhdellä kädellä.
Nostopisteet
Ajoneuvon nostaminen
VAROITUS
Kädet tai sormet voivat jäädä puris-
tuksiin, kun käytät
nosturia. Tällöin on
olemassa loukkaantumisvaara. Pidä
kädet kuvan osoittamassa asen-
nossa, kun käytät nosturia, äläkä
muuta tätä asentoa.
OM99T05FI.book Page 299 We dnesday, April 24, 2019 10:13 AM

300
Supran omistajan käsikirja5-1. HUOLTO JA HOITO

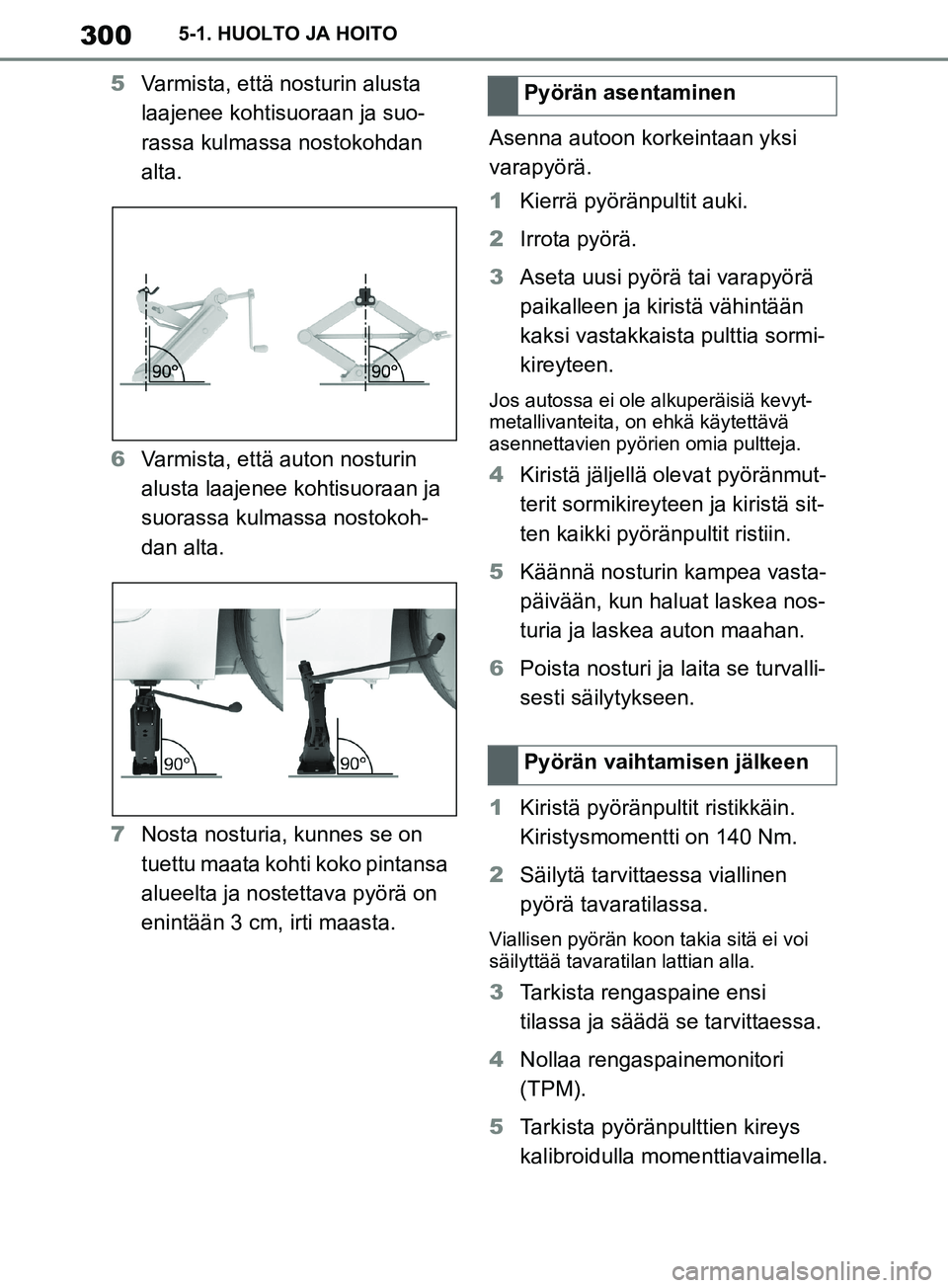

5
Varmista, että nosturin alusta
laajenee kohtisuoraan ja suo-
rassa kulmassa nostokohdan
alta.
6 Varmista, että auton nosturin
alusta laajenee kohtisuoraan ja
suorassa kulmassa nostokoh-
dan alta.
7 Nosta nosturia, kunnes se on
tuettu maata kohti koko pintansa
alueelta ja nostettava pyörä on
enintään 3 cm, irti maasta. Asenna autoon korkeintaan yksi
varapyörä.
1
Kierrä pyöränpultit auki.
2 Irrota pyörä.
3 Aseta uusi pyörä tai varapyörä
paikalleen ja kiristä vähintään
kaksi vastakkaista pulttia sormi-
kireyteen.
Jos autossa ei ole alkuperäisiä kevyt-
metallivanteita, on ehkä käytettävä
asennettavien pyörien omia pultteja.
4Kiristä jäljellä olevat pyöränmut-
terit sormikireyteen ja kiristä sit-
ten kaikki pyöränpultit ristiin.
5 Käännä nosturin kampea vasta-
päivään, kun haluat laskea nos-
turia ja laskea auton maahan.
6 Poista nosturi ja laita se turvalli-
sesti säilytykseen.
1 Kiristä pyöränpultit ristikkäin.
Kiristysmomentti on 140 Nm.
2 Säilytä tarvitta essa viallinen
pyörä tavaratilassa.
Viallisen pyörän koon takia sitä ei voi
säilyttää ta varatilan lattian alla.
3Tarkista rengaspaine ensi
tilassa ja säädä se tarvittaessa.
4 Nollaa rengaspainemonitori
(TPM).
5 Tarkista pyöränpulttien kireys
kalibroidulla momenttiavaimella.
Pyörän asentaminen
Pyörän vaihtamisen jälkeen
OM99T05FI.book Page 300 We dnesday, April 24, 2019 10:13 AM

301
5
Supran omistajan käsikirja 5-1. HUOLTO JA HOITO
HUOLTO JA HOITO

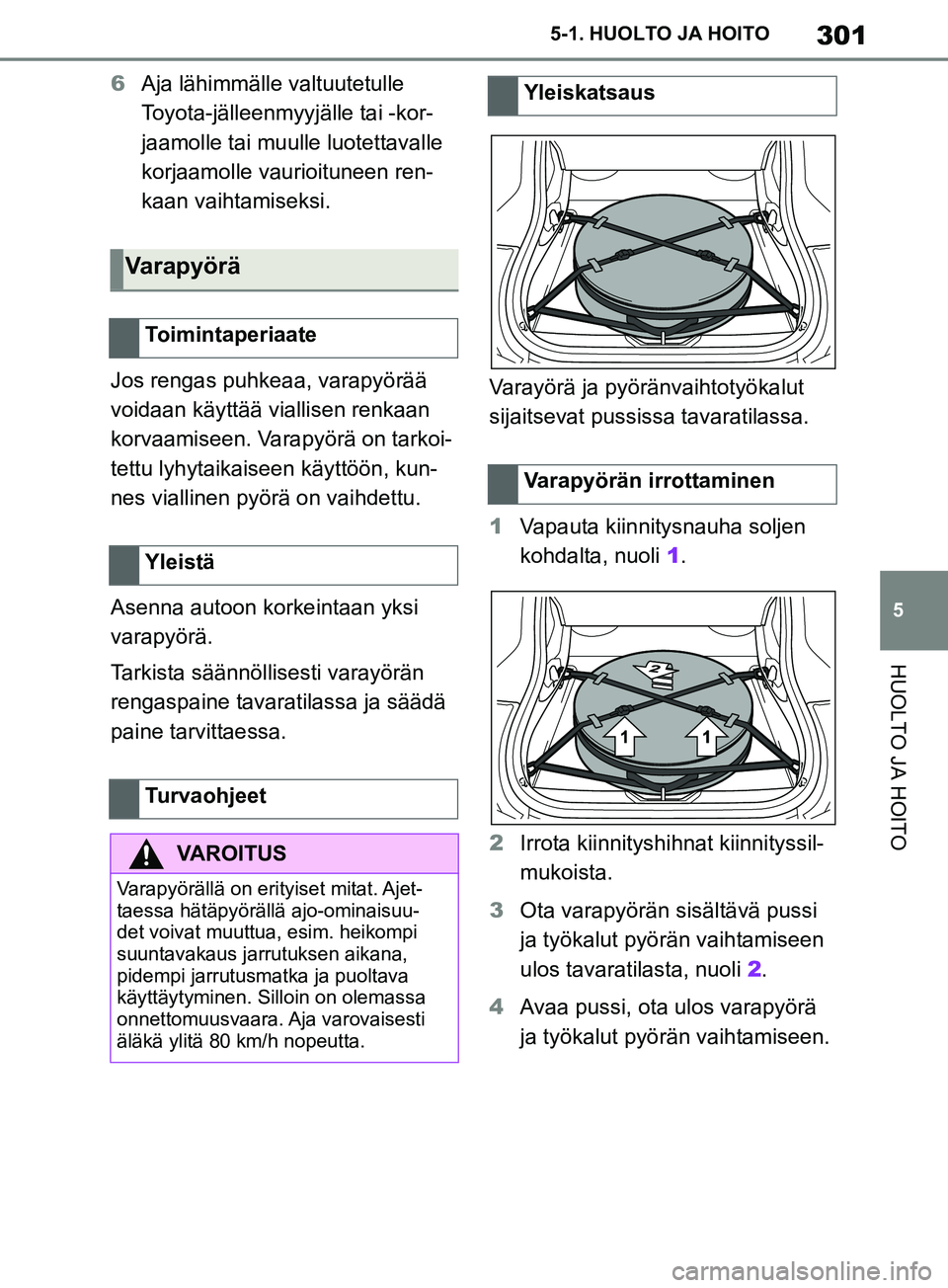

6
Aja lähimmälle valtuutetulle
Toyota-jälleenmyyj älle tai -kor-
jaamolle tai muulle luotettavalle
korjaamolle vaurioituneen ren-
kaan vaihtamiseksi.
Jos rengas puhkeaa, varapyörää
voidaan käyttää viallisen renkaan
korvaamiseen. Varapyörä on tarkoi-
tettu lyhytaikaiseen käyttöön, kun-
nes viallinen pyörä on vaihdettu.
Asenna autoon korkeintaan yksi
varapyörä.
Tarkista säännöllisesti varayörän
rengaspaine tavaratilassa ja säädä
paine tarvittaessa. Varayörä ja pyöränvaihtotyökalut
sijaitsevat pussiss
a tavaratilassa.
1 Vapauta kiinnitysnauha soljen
kohdalta, nuoli 1.
2 Irrota kiinnityshihnat kiinnityssil-
mukoista.
3 Ota varapyörän sisältävä pussi
ja työkalut pyörän vaihtamiseen
ulos tavaratilasta, nuoli 2.
4 Avaa pussi, ota ulos varapyörä
ja työkalut pyörän vaihtamiseen.
Varapyörä
Toimintaperiaate
Yleistä
Turvaohjeet
VAROITUS
Varapyörällä on erityiset mitat. Ajet-
taessa hätäpyörällä ajo-ominaisuu-
det voivat muuttua, esim. heikompi
suuntavakaus jarrutuksen aikana,
pidempi jarrutusmatka ja puoltava
käyttäytyminen. Silloin on olemassa
onnettomuusvaara. Aja varovaisesti
äläkä ylitä 80 km/h nopeutta.
Yleiskatsaus
Varapyörän irrottaminen
OM99T05FI.book Page 301 We dnesday, April 24, 2019 10:13 AM

302
Supran omistajan käsikirja5-1. HUOLTO JA HOITO

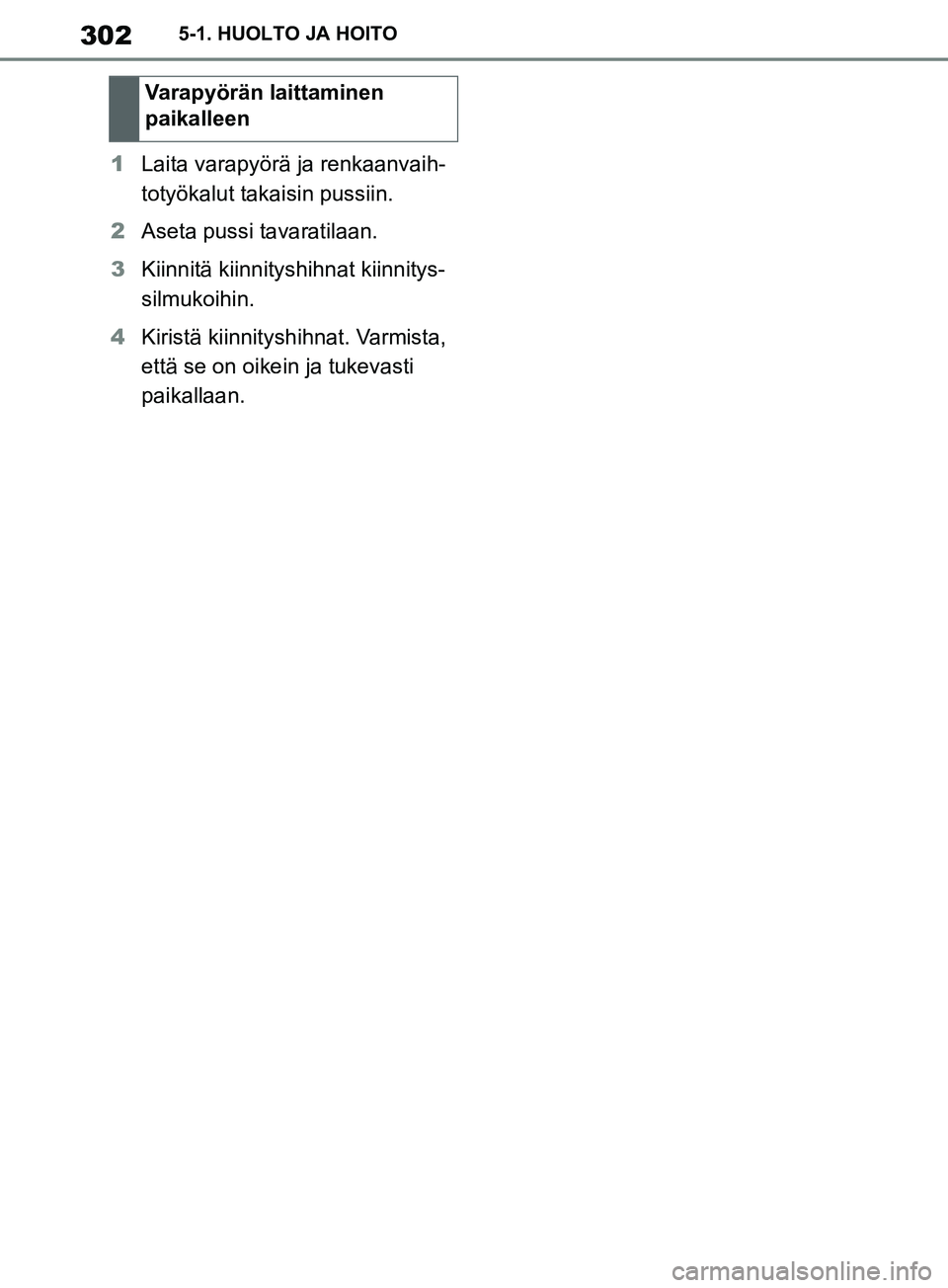

1
Laita varapyörä ja renkaanvaih-
totyökalut takaisin pussiin.
2 Aseta pussi tavaratilaan.
3 Kiinnitä kiinnityshihnat kiinnitys-
silmukoihin.
4 Kiristä kiinnityshihnat. Varmista,
että se on oike in ja tukevasti
paikallaan. Varapyörän laittaminen
paikalleen
OM99T05FI.book Page 302 We
dnesday, April 24, 2019 10:13 AM

303
5
Supran omistajan käsikirja 5-1. HUOLTO JA HOITO
HUOLTO JA HOITO

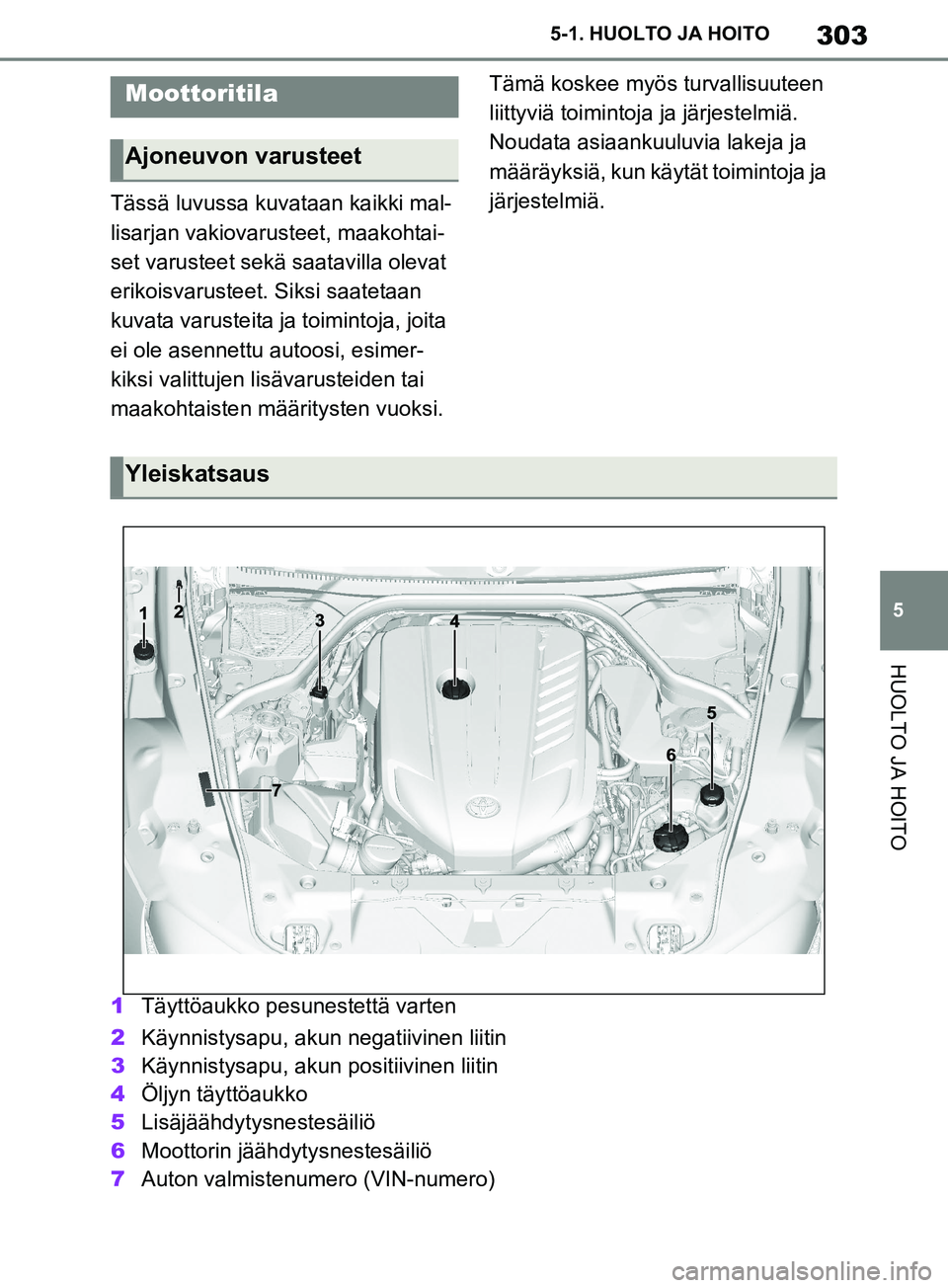

Tässä luvussa kuvataan kaikki mal-
lisarjan vakiovarusteet, maakohtai-
set varusteet sekä
saatavilla olevat
erikoisvarusteet. Siksi saatetaan
kuvata varusteita ja toimintoja, joita
ei ole asennettu autoosi, esimer-
kiksi valittujen lisävarusteiden tai
maakohtaisten määritysten vuoksi. Tämä koskee myös turvallisuuteen
liittyviä toimintoja
ja järjestelmiä.
Noudata asiaankuuluvia lakeja ja
määräyksiä, kun käytät toimintoja ja
järjestelmiä.
1 Täyttöaukko pesunestettä varten
2 Käynnistysapu, akun negatiivinen liitin
3 Käynnistysapu, akun positiivinen liitin
4 Öljyn täyttöaukko
5 Lisäjäähdytysnestesäiliö
6 Moottorin jäähdytysnestesäiliö
7 Auton valmistenumero (VIN-numero)
Moottoritila
Ajoneuvon varusteet
Yleiskatsaus
OM99T05FI.book Page 303 We dnesday, April 24, 2019 10:13 AM

304
Supran omistajan käsikirja5-1. HUOLTO JA HOITO

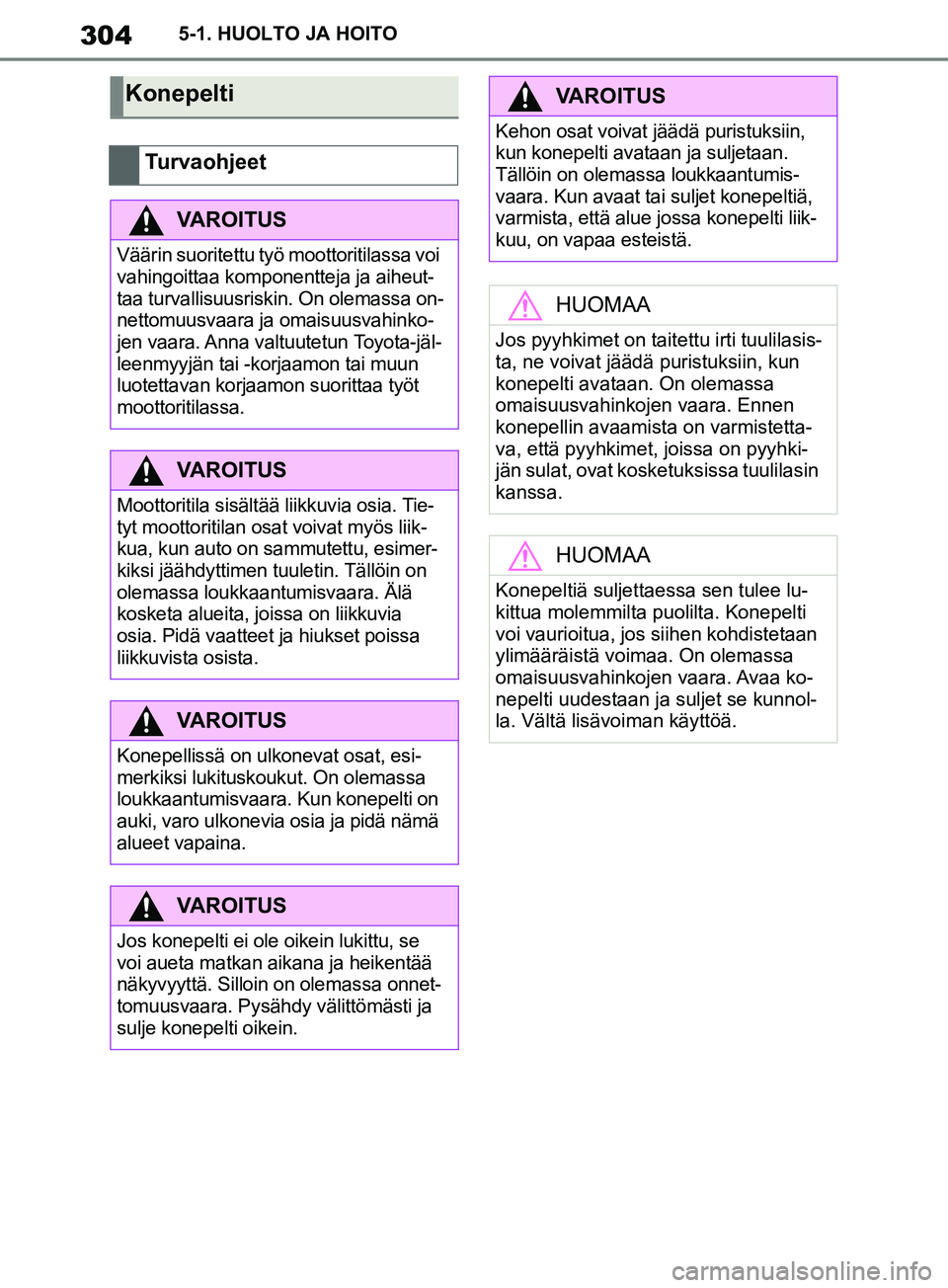

Konepelti
Turvaohjeet
VAROITUS
Väärin suoritettu työ moottoritilassa voi
vahingoittaa komponentteja ja aiheut-
taa turvallisuusriskin. On olemassa on-
nettomuusvaara ja omaisuusvahinko-
jen vaara. Anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun
luotettavan korjaamon suorittaa työt
moottoritilassa.
VAROITUS
Moottoritila sisältää liikkuvia osia. Tie-
tyt moottoritilan osat
voivat myös liik-
kua, kun auto on sammutettu, esimer-
kiksi jäähdyttimen tuuletin. Tällöin on
olemassa loukkaantumisvaara. Älä
kosketa alueita, joissa on liikkuvia
osia. Pidä vaatteet ja hiukset poissa
liikkuvista osista.
VAROITUS
Konepellissä on ulkonevat osat, esi-
merkiksi lukituskouk ut. On olemassa
loukkaantumisvaara. Kun konepelti on
auki, varo ulkonevia osia ja pidä nämä
alueet vapaina.
VAROITUS
Jos konepelti ei ole oikein lukittu, se
voi aueta matkan aikana ja heikentää
näkyvyyttä. Silloin on olemassa onnet-
tomuusvaara. Pysähdy välittömästi ja
sulje konepelti oikein.
VAROITUS
Kehon osat voivat jäädä puristuksiin,
kun konepelti avataan ja suljetaan.
Tällöin on olemassa loukkaantumis-
vaara. Kun avaat tai suljet konepeltiä,
varmista, että alue jossa konepelti liik-
kuu, on vapaa esteistä.
HUOMAA
Jos pyyhkimet on taite ttu irti tuulilasis-
ta, ne voivat jäädä puristuksiin, kun
konepelti avataan. On olemassa
omaisuusvahinkojen vaara. Ennen
konepellin avaamista on varmistetta-
va, että pyyhkimet, joissa on pyyhki-
jän sulat, ovat kosketuksissa tuulilasin
kanssa.
HUOMAA
Konepeltiä suljettaessa sen tulee lu-
kittua molemmilta puolilta. Konepelti
voi vaurioitua, jos siihen kohdistetaan
ylimääräistä voimaa. On olemassa
omaisuusvahinkojen vaara. Avaa ko-
nepelti uudestaan ja suljet se kunnol-
la. Vältä lisävoiman käyttöä.
OM99T05FI.book Page 304 We dnesday, April 24, 2019 10:13 AM
