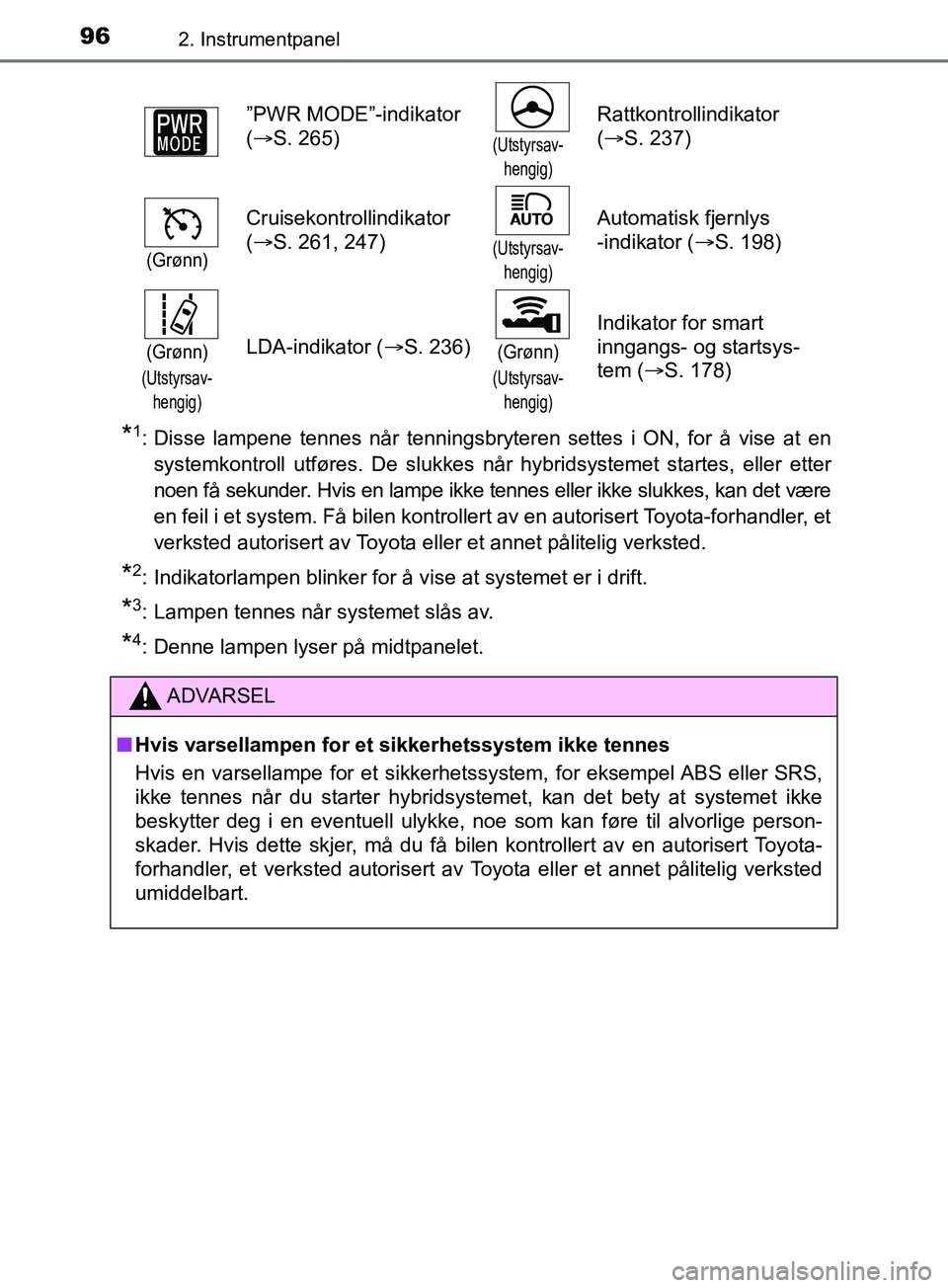

Page 97 of 505

962. Instrumentpanel
OM47D30NO
*1: Disse lampene tennes når tenningsbryteren settes i ON, for å vise at ensystemkontroll utføres. De slukkes når hybridsystemet startes, ell\
er etter
noen få sekunder. Hvis en lampe ikke tennes eller ikke slukkes, kan det være
en feil i et system. Få bilen kontrollert av en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted.
*2: Indikatorlampen blinker for å vise at systemet er i drift.
*3: Lampen tennes når systemet slås av.
*4: Denne lampen lyser på midtpanelet. ”PWR MODE”-indikator
(
S. 265)
(Utstyrsav-
hengig)
Rattkontrollindikator
(S. 237)
(Grønn)
Cruisekontrollindikator
(S. 261, 247)
(Utstyrsav-
hengig)
Automatisk fjernlys
-indikator ( S. 198)
(Grønn)
(Utstyrsav-
hengig)
LDA-indikator ( S. 236)(Grønn)
(Utstyrsav-
hengig)
Indikator for smart
inngangs- og startsys-
tem ( S. 178)
ADVARSEL
nHvis varsellampen for et sikkerhetssystem ikke tennes
Hvis en varsellampe for et sikkerhetssystem, for eksempel ABS eller SRS,
ikke tennes når du starter hybridsyst emet, kan det bety at systemet ikke
beskytter deg i en eventuell ulykke, noe som kan føre til alvorlige person-
skader. Hvis dette skjer, må du få bilen kontrollert av en autorisert Toyota-
forhandler, et verksted autorisert av Toyota eller et annet pålitelig verksted
umiddelbart.
OM47D30NO.book Page 96 Tuesday, April 30, 2019 5:05 PM
Page 98 of 505
97
2
2. Instrumentpanel
Instrumentpanel
OM47D30NO
Instrumenter og målere
Biler uten multiinformasjonsdisplay
Biler med multiinformasjonsdisplay
Enhetene som brukes på målerne kan variere, avhengig av region. Hybridsystemindikator
Viser hybridsystemets ytelse eller regenereringsnivå ( S. 101)
Speedometer
Viser bilens hastighet
Girindikatorer
Viser den valgte girstillingen. (S. 187)
1
2
3
OM47D30NO.book Page 97 Tuesday, April 30, 2019 5:05 PM
Page 99 of 505
982. Instrumentpanel
OM47D30NO
Drivstoffmåler
Viser resterende mengde drivstoff i tanken
Hybridbatteri-status
Mengden strøm som er igjen i hybridbatteriet, angis med åtte streker.
Klokke
Viser klokkeslettet. (Justering: S. 303)
Kilometerteller- og tripptellerdisplay
Kilometerteller:
Viser bilens totale kjørelengde
Trippteller:
Viser hvor langt bilen er kjørt siden sist tripptelleren ble tilbakestilt. Trippteller
”A” og ”B” kan brukes til å lagre og vise ulike kjørelengder uavhengig av
hverandre.
Trippinformasjonsdisplay
Viser drivstofforbruk osv.
Multiinformasjonsdisplay
Gir føreren forskjellig informasjon om kjøreforhold ( S. 105)
Viser varselsmeldinger ved feil ( S. 395)
Gjeldende drivstofforbruk
Viser gjeldende drivstofforbruk
Enhetene for hastighet kan velges.
Trykk og hold inne knappen for å
veksle mellom mph og km/t.
Mph / km/t-knapp (utstyrsavhengig)
4
5
6
7
8
9
10
OM47D30NO.book Page 98 Tuesday, April 30, 2019 5:05 PM
Page 100 of 505

992. Instrumentpanel
2
Instrumentpanel
OM47D30NO
Skifter mellom visning av kilome-
terteller og trippteller. Når tripptel-
leren vises, kan du tilbakestille den
ved å holde inne TRIP-knappen.
• Mens kilometertelleren vises, eller når kilometertelleren/tripptelleren
ikke vises, vil det gjennomsnittlige
drivstofforbruket etter siste tilba-
kestilling vises.
• Mens tripptelleren vises, vil det gjennomsnittlige drivstofforbruket
vises i samsvar med kjøredistan-
sen på tripptelleren etter siste til-
bakestilling.
• Funksjonen kan tilbakestilles ved å trykke på og holde TRIP-knappen
inne i mer enn ett sekund mens det gjennomsnittlige drivstofforbruket
vises på tripptelleren.
Bruk det viste gjennomsnittlige drivstofforbruket som referanse.
Lysstyrken i instrumentpanelet kan justeres med fire trinn hver gang
det trykkes på knappen.
Når baklyset er på, kan lysstyrken på instrumentpanelet justeres. (For
biler med automatisk lyskontrollsystem kan lysene justeres når baklyset
er på og området rundt er mørkt.)
Endrer displayet
Lyskontroll for instrumentpanel
Ty p e AType B
OM47D30NO.book Page 99 Tuesday, April 30, 2019 5:05 PM
Page 101 of 505

1002. Instrumentpanel
OM47D30NO
Du kan veksle mellom displayene
ved å trykke på DISP-knappen.
nNåværende drivstofforbruk
Viser det faktiske drivstofforbruket i øyeblikket.
nGjennomsnittlig drivstofforbruk
Gjennomsnittlig drivstofforbruk vises både på kilometertelleren og
tripptelleren.
Funksjonen kan tilbakestilles ved å trykke på og holde DISP-knappen
inne i mer enn ett sekund mens det gjennomsnittlige drivstofforbruket
vises på kilometertelleren.
Bruk det viste gjennomsnittlige drivstofforbruket som referanse.
nRekkevidde
Viser beregnet maksimal distanse bilen kan tilbakelegge med driv-
stoffmengden på tanken. • Distansen beregnes på grunnlag av det gjennomsnittlige drivstof- forbruket.
Den faktiske distansen kan derfor avvike fra den som vises.
• Hvis du kun fyller litt drivstoff på tanken, kan det hende at displayet ikke blir oppdatert.
Slå av tenningsbryteren når du fyller drivstoff. Hvis du fyller tanken
uten å slå av tenningsbryteren, er det ikke sikkert displayet blir
oppdatert.
n”SET”-skjermbildet
Elementene som vises på hybridsyst emindikatoren kan settes opp.
( S. 102)
Trippinformasjonsdisplay (biler uten multiinformasjonsdisplay)
OM47D30NO.book Page 100 Tuesday, April 30, 2019 5:05 PM
Page 102 of 505
1012. Instrumentpanel
2
Instrumentpanel
OM47D30NO
Hybridsystemindikatoren viser hybridsystemets ytelse og regenerative
lading og bidrar til miljøvennlig kjør ing i forhold til kjøreforholdene og
akselerasjon.
nNavn på og betydningen av hvert ikon
Indikatorlampe for miljøvenn-
lig kjøring (biler uten multiin-
formasjonsdisplay)
Tennes når bilen kjøres på miljø-
vennlig måte.
Hybridsystemindikator
S. 103
EV-indikator
EV-indikatoren tennes når bilen
kjører kun ved hjelp av den elek-
triske motoren, eller når bensin-
motoren er stoppet.
Hybridsystemindikator
1
2
3
OM47D30NO.book Page 101 Tuesday, April 30, 2019 5:05 PM
Page 103 of 505

1022. Instrumentpanel
OM47D30NO
Elementene som vises på hybridsystemindikatoren kan endres ved
hjelp av DISP-knappen. Stans bile n helt, sett på parkeringsbremsen
og trykk på P-stillingsbryteren.
Etter at du har trykket på DISP-
knappen for å vise ”SET”-
skjermbildet på trippinforma-
sjonsdisplayet, trykker og hol-
der du inne DISP-knappen i
1 sekund eller mer.
”SET”-displayet og hybridsys-
temindikatoren blinker.
Trykk på DISP-knappen mens
displayet blinker for å velge ele-
mentene som skal vises.
Elementene i displayet blinker.Vis alle
Vis hybridsystemindikator og
EV-indikator
Vis kun hybridsystemindikator
Vis ingen
Vis kun indikatorlampe for
miljøvennlig kjøring
Trykk og hold inne DISP-knappen i 1 sekund eller mer for å fullføre
oppsettet.
Hvis oppsettet ikke fullføres ved å trykke og holde inne DISP-knappen i
1 sekund eller mer, eller hvis ingenting betjenes innen ca. 10 sekunder,
vil skjermbildet gå tilbake slik det var og innstillingene går tapt.
Endre innstillingene for hybridsystemindikatoren (biler uten multi-
informasjonsdisplay)
1
2
1
2
3
4
5
3
OM47D30NO.book Page 102 Tuesday, April 30, 2019 5:05 PM
Page 104 of 505

1032. Instrumentpanel
2
Instrumentpanel
OM47D30NO
nMålerne og displayet lyser når
Tenningsbryteren står i ON-modus.
n Hybridsystemindikator
lDu kan oppnå bedre drivstofføkonomi ved å holde indikatoren i miljøvennlig
kjøring-området.
l Ladeområdet viser regenereringsstatusen
*. Regenerert energi brukes til å
lade hybridbatteriet.
*: Når ordet ”regenerering” brukes i denne håndboken, menes det omforming
av energien som skapes av bilens bevegelse til elektrisk energi.
n Indikatorlampe for miljøven nlig kjøring (biler uten multiinformasjonsdis-
play)
Lampen lyser når følgende betingelser er oppfylt for miljøvennl\
ig kjøring:
l Kjøre når giret står i D-stilling
l Enten normal modus eller miljøvennlig modus er valgt, og EV-kjøremodus
eller power-modus ikke er i bruk ( S. 185, 265)
l Bilens hastighet er omtrent 130 km/t eller lavere.
Indikatorlampen for miljøvennlig kjøring kan aktiveres eller deaktiveres.
( S. 102) Ladeområde
Viser at det gjenvinnes energi via den
regenerative bremsen.
Miljøvennlig område
Viser at bilen kjøres på en miljøvennlig
måte.
Hybridmiljøvennlig område
Viser at bensinmotoren ikke brukes i
noen særlig grad.
Bensinmotoren stopper og starter auto-
matisk under enkelte forhold.
Power-område
Viser at miljøvennlige kjøring-området
overskrides (ved høy ytelse osv.)
1
2
3
4
OM47D30NO.book Page 103 Tuesday, April 30, 2019 5:05 PM
