2019 TOYOTA PRIUS PLUS stop start

5
1
8 7
6
5
4
3
2

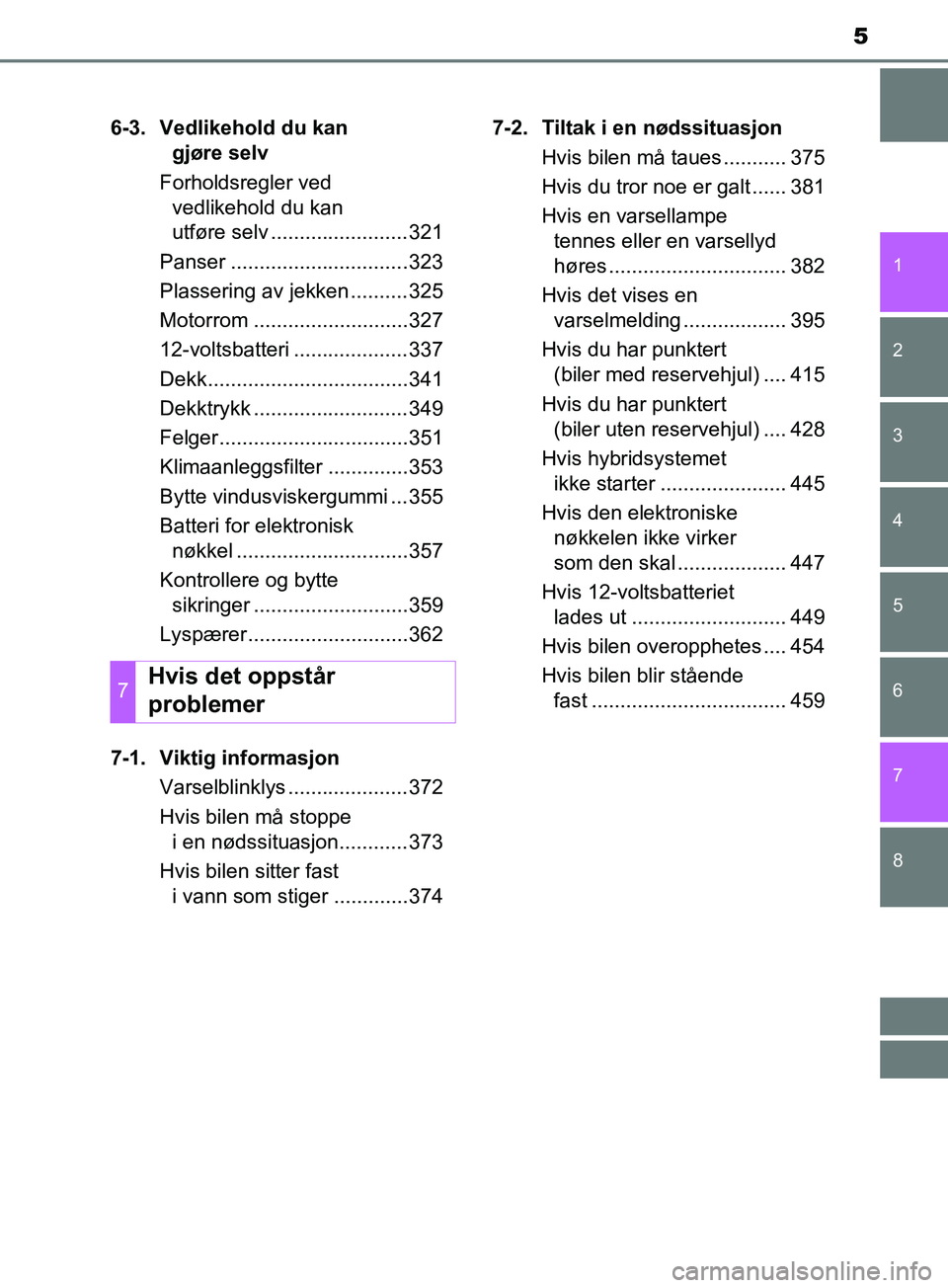

OM47D30NO6-3. Vedlikehold du kan
gjøre selv
Forholdsregler ved vedlikehold du kan
utføre selv ........................321
Panser ...............................323
Plassering av jekken ..........325
Motorrom ...........................327
12-voltsbatteri ....................337
Dekk...................................341
Dekktrykk ...........................349
Felger.................................351
Klimaanleggsfilter ..............353
Bytte vindusviskergummi ...355
Batteri for elektronisk nøkkel ..............................357
Kontrollere og bytte sikringer ...........................359
Lyspærer............................362
7-1. Viktig informasjon Varselblinklys .....................372
Hvis bilen må stoppe i en nødssituasjon............373
Hvis bilen sitter fast i vann som stiger .............374 7-2. Tiltak i en nødssituasjon
Hvis bilen må taues ........... 375
Hvis du tror noe er galt ...... 381
Hvis en varsellampe tennes eller en varsellyd
høres ............................... 382
Hvis det vises en varselmelding .................. 395
Hvis du har punktert (biler med reservehjul) .... 415
Hvis du har punktert (biler uten reservehjul) .... 428
Hvis hybridsystemet ikke starter ...................... 445
Hvis den elektroniske nøkkelen ikke virker
som den skal ................... 447
Hvis 12-voltsbatteriet lades ut ........................... 449
Hvis bilen overopphetes .... 454
Hvis bilen blir stående fast .................................. 459
7Hvis det oppstår
problemer
OM47D30NO.book Page 5 Tuesday, April 30, 2019 5:05 PM

16Bildeinnholdsfortegnelse
OM47D30NO
nDashbord
AV/PÅ-bryter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 178
Starte hybridsystemet / skifte modus. . . . . . . . . . . . . . . . S. 178, 181
Nødstopp av hybridsystemet . . . . . . . . . . . . . . . . . . . . . . . . . . S. 373
Hvis hybridsystemet ikke starter . . . . . . . . . . . . . . . . . . . . . . . S. 445
Varselmeldinger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 410
Girspak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 187
Skifte gir. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 187
Forholdsregler ved tauing . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 375
Målere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 97
Lese målerne / justere styrken på instrumentlyset . . . . . . . S. 97, 99
Varsellamper / indikatorlamper . . . . . . . . . . . . . . . . . . . . . . . . . S. 92
Hvis noen av varsellampene tennes . . . . . . . . . . . . . . . . . . . . S. 3821
2
3
OM47D30NO.book Page 16 Tuesday, April 30, 2019 5:05 PM

741-2. Hybridsystem
OM47D30NO
uNår bilen har stoppet/startes
Bensinmotoren stopper
* når bilen stanses. Under oppstart er det den
elektriske motoren som driver bilen. Ved lav fart eller når du kjører
ned en slak skråning, stopper* bensinmotoren, og den elektriske
motoren brukes.
Hybridbatteriet blir ikke lade t når giret står i N-stilling.
*: Bensinmotoren stopper ikke automatisk når hybridbatteriet krever lading
eller motoren varmes opp osv. ( S. 75)
uUnder normal kjøring
Bensinmotoren er den som brukes mest. Den elektriske motoren
lader hybridbatteriet etter behov.
uNår du akselererer kraftig
Når gasspedalen er trykt hardt inn, gir kraften i hybridbatteriet et
krafttilskudd til den elektriske motoren, som jobber sammen med
bensinmotoren.
uNår du bremser (regenerativ bremsing)
Hjulene driver den elektriske motoren som en kraftgenerator og
hybridbatteriet lades.
n Regenerativ bremsing
I de følgende situasjonene omdannes kinetisk energi til elektrisk energi, slik
at hybridbatteriet lades samtidig som motoren bremses.
lGasspedalen slippes ved kjøring med giret i D- eller B-stilling.
l Bremsepedalen trykkes inn ved kjøring med giret i D- eller B-stilling.
OM47D30NO.book Page 74 Tuesday, April 30, 2019 5:05 PM

751-2. Hybridsystem
1
OM47D30NO
Sikkerhet
nHybridsystemindikator
n Tilfeller hvor bensinmotoren kanskje ikke vil stoppe
Bensinmotoren starter og stopper automatisk. Det kan hende at bensinmotoren
ikke stopper automatisk i følgende tilfeller:
lUnder oppvarming av bensinmotoren
l Under lading av hybridbatteriet
l Når temperaturen i hybridbatteriet er svært høy eller lav
l Når varmeapparatet er slått på
n Lade hybridbatteriet
Siden bensinmotoren lader hybridbatteri et, trenger det ikke å lades fra en
ekstern kraftkilde. Hvis bilen står parke rt over en lengre periode, vil imidlertid
hybridbatteriet lades ut gradvis. Derfor bør du kjøre bilen minst én gang med
noen måneders mell omrom i minst 30 minutter eller 16 km. Hvis hybridbatteriet
er ladet helt ut og hybridsystemet ikke vil starte, må du kontakte en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted.
n Lade 12-voltsbatteriet
S. 452
n Etter at 12-voltsbatte riet er utladet eller når po len er fjernet og installert
under bytte osv.
Bensinmotoren stanser kanskje ikke selv om bilen drives av hybridbatteriet.
Hvis dette fortsetter noen dager, må du kontakte en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota eller et annet pålitelig verksted. Hybridsystemindikatoren representerer
hybridsystemets ytelse og regenerative
lading. ( S. 103)
OM47D30NO.book Page 75 Tuesday, April 30, 2019 5:05 PM

761-2. Hybridsystem
OM47D30NOn
Lyder og vibrasjoner som er spesielle for en hybridbil
Det er kanskje ingen motorlyd eller vibrasjon selv om bilen kan bevege seg
mens ”READY”-indikatoren lyser. Av sikkerhetsmessige årsaker må parke-
ringsbremsen settes på og giret settes i P-stilling når bilen er parkert.
Følgende lyder eller vibrasjoner kan forekomme når hybridsystemet brukes,
og er ikke resultatet av en feil:
l Det kan høres motorlyder fra motorrommet.
l Lyder kan høres fra hybridbatteriet når hybridsystemet starter eller stopper.
l Relédriftslyder, slik som klikk eller myke skramlelyder, høres fra hybridbatte-
riet bak baksetene når hybridsystemet startes eller stoppes.
l Det kan høres lyder fra hybridsystemet når bakluken åpnes.
l Det kan høres lyder fra girkassen når bensinmotoren starter eller stopper,
når du kjører ved lav hastighet eller når bilen går på tomgang.
l Det kan høres motorlyder når du akselererer kraftig.
l Det kan høres lyder i forbindelse med regenerativ bremsing når bremsepe-
dalen trykkes inn eller gasspedalen slippes.
l Du kan føle vibrasjoner når bensinmotoren startes eller stoppes.
l Det kan høres lyder fra luftinntaket under høyre forsete ved bruk av kjøleviften.
n Vedlikehold, reparasjon, resirkulering og deponering
Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller
et annet pålitelig verksted for informasjon om vedlikehold, reparasjon, resir-
kulering og deponering. Deponer ikke bilen selv.
OM47D30NO.book Page 76 Tuesday, April 30, 2019 5:05 PM

781-2. Hybridsystem
OM47D30NO
Det er en ventil for luftinntak under
høyre forsete for å kjøle ned
hybridbatteriet. Hvis ventilen blir
blokkert, kan hybridbatteriet over-
opphetes, noe som fører til at
hybridbatteriets ytelse reduseres.
Nødstoppfunksjonen blokkerer for høyspenning og stopper drivstoff-
pumpen for å redusere fa ren for strøm- og drivstofflekkasje når kolli-
sjonsføleren registrerer et sammenstøt. Hvis nø dstoppfunksjonen
aktiveres, kan ikke bilen startes. For å starte hybridsystemet på nytt
må du kontakte en autorisert Toyota -forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted.
En melding vises automatisk når en feil oppstår i hybridsystemet eller
en feilaktig operasjon er forsøkt utført.
Hvis en varselmelding vises i multi-
informasjonsdisplayet, så les mel-
dingen og følg instruksjonene.
(  S. 395)
Luftinntaksventil for hybridbatteri
Nødstopp av systemet
Varselmelding for hybridsystem (biler med multiinformasjons-
display)
OM47D30NO.book Page 78 Tuesday, April 30, 2019 5:05 PM

85
1
1-3. Tyverisikringssystem
OM47D30NO
Sikkerhet
Alarm
Alarmen avgir lys og lyd for å varsle om innbrudd.
Alarmen utløses i situasjonene angitt nedenfor når den er aktivert:
lEn låst dør eller bakluke låses opp på annen måte enn ved å bruke
inngangsfunksjonen eller den trådløse fjernkontrollen.
l Panseret åpnes.
l Sidevinduene eller baklukevinduet bank es på eller knuses. (utstyr-
savhengig)
Lukk dørene og panseret, og lås
alle dørene med inngangsfunksjo-
nen eller fjernkontrollen. Systemet
aktiveres automatisk etter
30 sekunder.
Indikatorlampen går fra konstant
lys til blinkende lys når systemet
aktiveres.
Gjør ett av følgende tiltak for å deaktivere eller stoppe alarmen.
l Lås opp dørene med inngangsfunksjonen eller den trådløse fjern-
kontrollen.
l Start hybridsystemet. (Alarmen dea ktiveres eller stoppes etter noen
sekunder.)
: Utstyrsavhengig
Alarmen
Aktivere alarmsystemet
Deaktivere eller stoppe alarmen
OM47D30NO.book Page 85 Tuesday, April 30, 2019 5:05 PM

1032. Instrumentpanel
2
Instrumentpanel
OM47D30NO
nMålerne og displayet lyser når
Tenningsbryteren står i ON-modus.
n Hybridsystemindikator
lDu kan oppnå bedre drivstofføkonomi ved å holde indikatoren i miljøvennlig
kjøring-området.
l Ladeområdet viser regenereringsstatusen
*. Regenerert energi brukes til å
lade hybridbatteriet.
*: Når ordet ”regenerering” brukes i denne håndboken, menes det omforming
av energien som skapes av bilens bevegelse til elektrisk energi.
n Indikatorlampe for miljøven nlig kjøring (biler uten multiinformasjonsdis-
play)
Lampen lyser når følgende betingelser er oppfylt for miljøvennl\
ig kjøring:
l Kjøre når giret står i D-stilling
l Enten normal modus eller miljøvennlig modus er valgt, og EV-kjøremodus
eller power-modus ikke er i bruk ( S. 185, 265)
l Bilens hastighet er omtrent 130 km/t eller lavere.
Indikatorlampen for miljøvennlig kjøring kan aktiveres eller deaktiveres.
( S. 102) Ladeområde
Viser at det gjenvinnes energi via den
regenerative bremsen.
Miljøvennlig område
Viser at bilen kjøres på en miljøvennlig
måte.
Hybridmiljøvennlig område
Viser at bensinmotoren ikke brukes i
noen særlig grad.
Bensinmotoren stopper og starter auto-
matisk under enkelte forhold.
Power-område
Viser at miljøvennlige kjøring-området
overskrides (ved høy ytelse osv.)
1
2
3
4
OM47D30NO.book Page 103 Tuesday, April 30, 2019 5:05 PM
