2019 TOYOTA PRIUS PLUS Instruksjoner for bruk (in Norwegian)

4327-2. Tiltak i en nødssituasjon
OM47D30NO

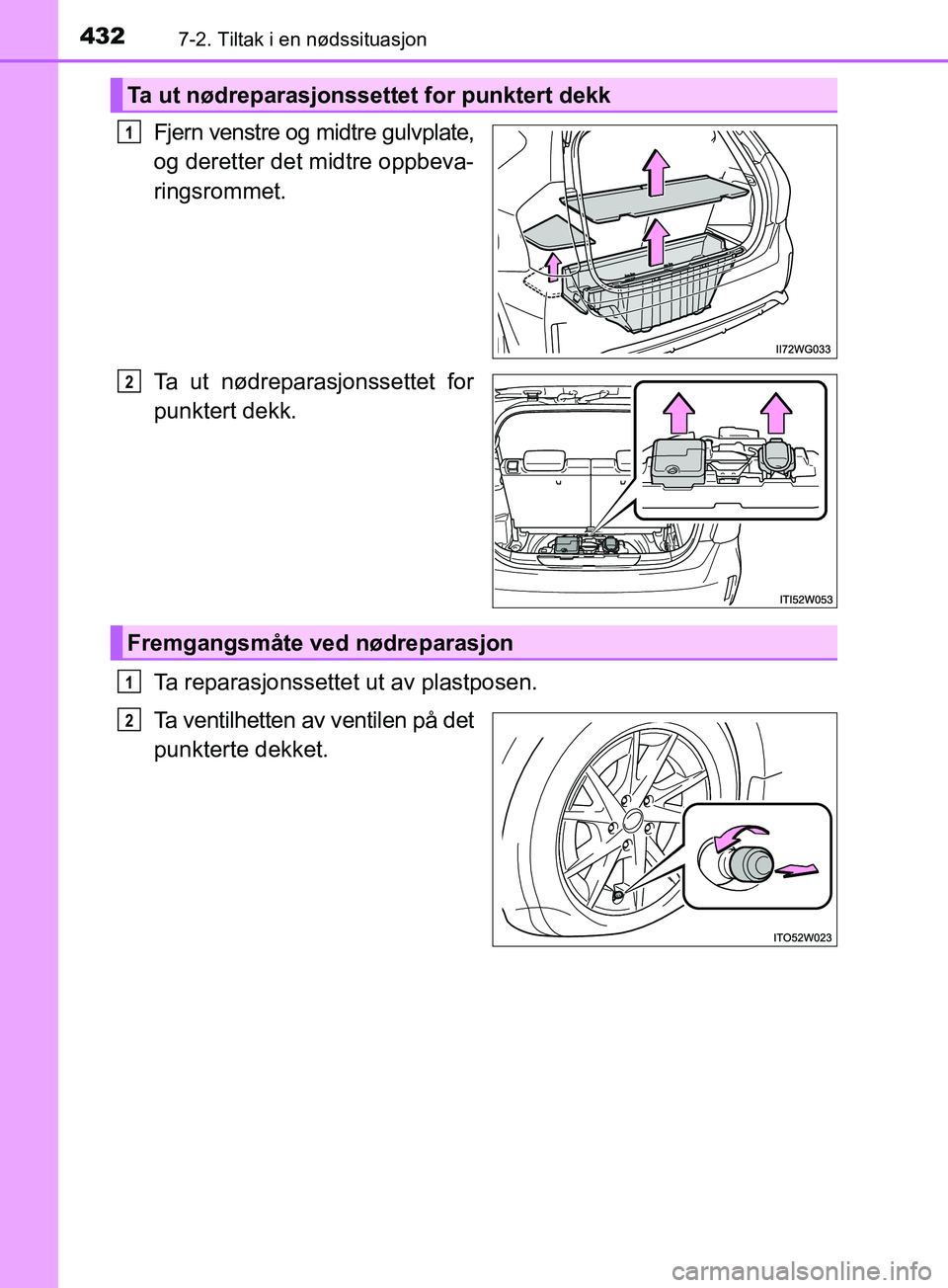

Fjern venstre og midtre gulvplate,
og deretter det midtre oppbeva-
ringsrommet.
Ta ut nødreparasjonssettet for
punktert dekk.
Ta reparasjonssettet ut av plastposen.
Ta ventilhetten av ventilen på det
punkterte dekket.
Ta ut nødreparasjonssettet for punktert dekk
1
2
Fremgangsmåte ved nødreparasjon
1
2
OM47D30NO.book Page 432 Tuesday, April 30, 2019 5:05 PM

4337-2. Tiltak i en nødssituasjon
OM47D30NO
7
Hvis det oppstår problemer

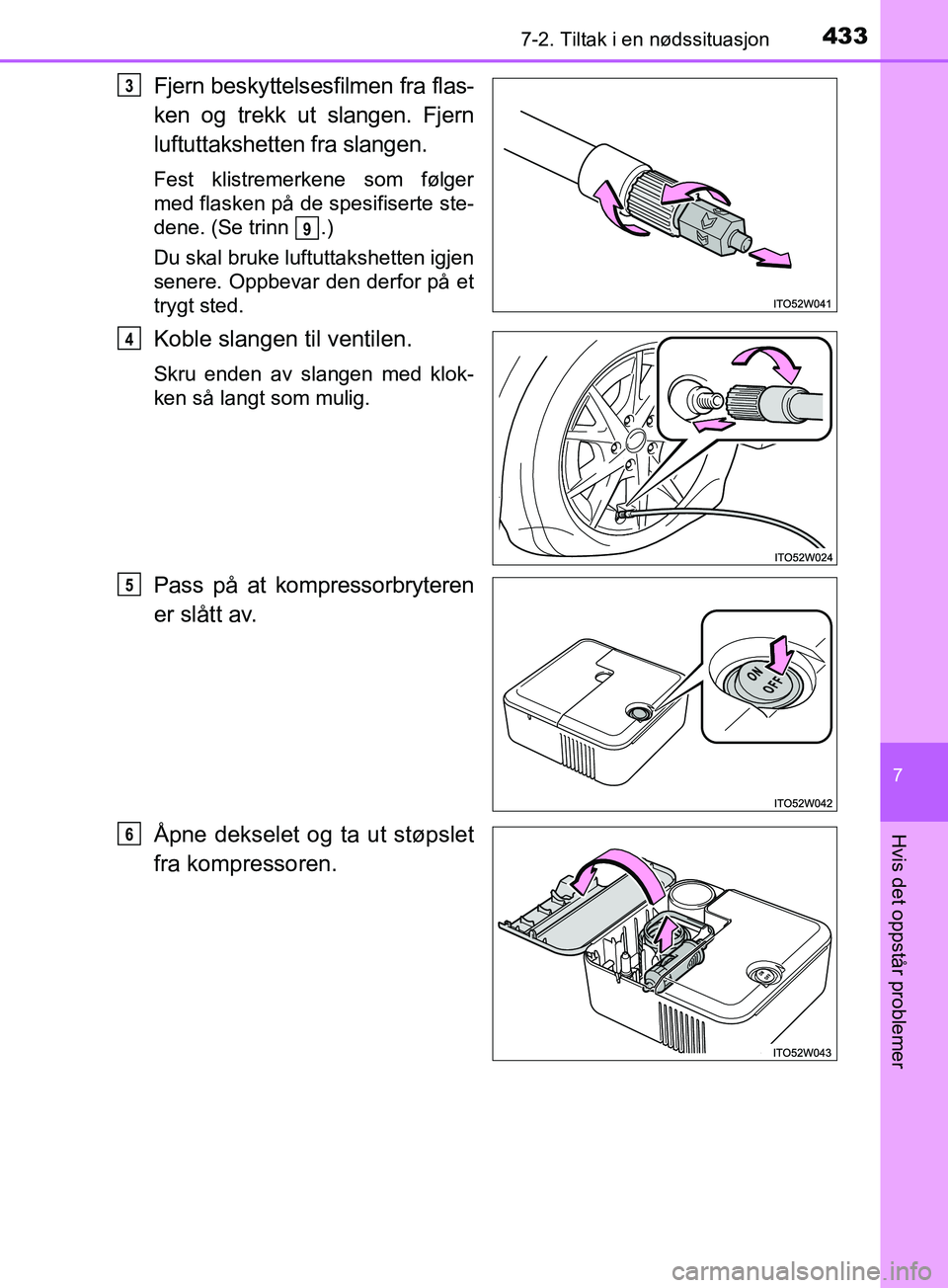

Fjern beskyttelsesfilmen fra flas-
ken og trekk ut slangen. Fjern
luftuttakshetten fra slangen.
Fest klistremerkene som følger
med flasken på de spesifiserte ste-
dene. (Se trinn .)
Du skal bruke luftuttakshetten igjen
senere. Oppbevar den derfor på et
trygt sted.
Koble slangen til ventilen.
Skru enden av slangen med klok-
ken så langt som mulig.
Pass på at kompressorbryteren
er slått av.
Åpne dekselet og ta ut støpslet
fra kompressoren.
3
9
4
5
6
OM47D30NO.book Page 433 Tuesday, April 30, 2019 5:05 PM

4347-2. Tiltak i en nødssituasjon
OM47D30NO

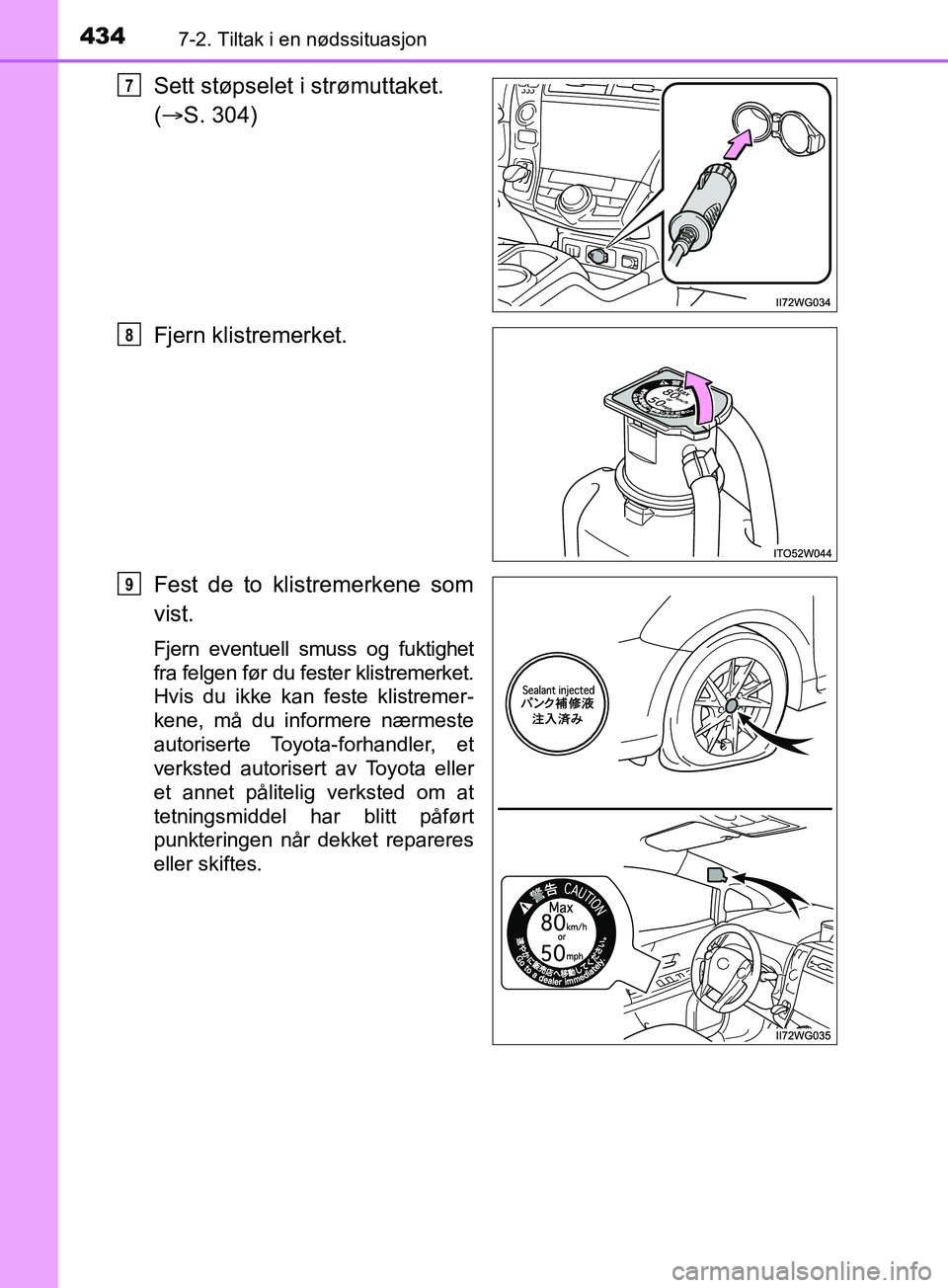

Sett støpselet i strømuttaket.
( S. 304)
Fjern klistremerket.
Fest de to klistremerkene som
vist.
Fjern eventuell smuss og fuktighet
fra felgen før du fester klistremerket.
Hvis du ikke kan feste klistremer-
kene, må du informere nærmeste
autoriserte Toyota-forhandler, et
verksted autorisert av Toyota eller
et annet pålitelig verksted om at
tetningsmiddel har blitt påført
punkteringen når dekket repareres
eller skiftes.
7
8
9
OM47D30NO.book Page 434 Tuesday, April 30, 2019 5:05 PM

4357-2. Tiltak i en nødssituasjon
OM47D30NO
7
Hvis det oppstår problemer
Koble flasken til kompressoren.
Sett flasken vertikalt inn i kompres-
soren for å koble dem sammen,
som vist i illustrasjonen. Pass på at
kloen på flaskehalsen hekter seg til
hakket på kompressoresken.
Kontroller det spesifiserte dekktrykket.
Dekktrykket er angitt på etiketten på stolpen på førersiden slik det vises.
(S. 471)
Start hybridsystemet. ( S. 178)
10
11
12
OM47D30NO.book Page 435 Tuesday, April 30, 2019 5:05 PM

4367-2. Tiltak i en nødssituasjon
OM47D30NO

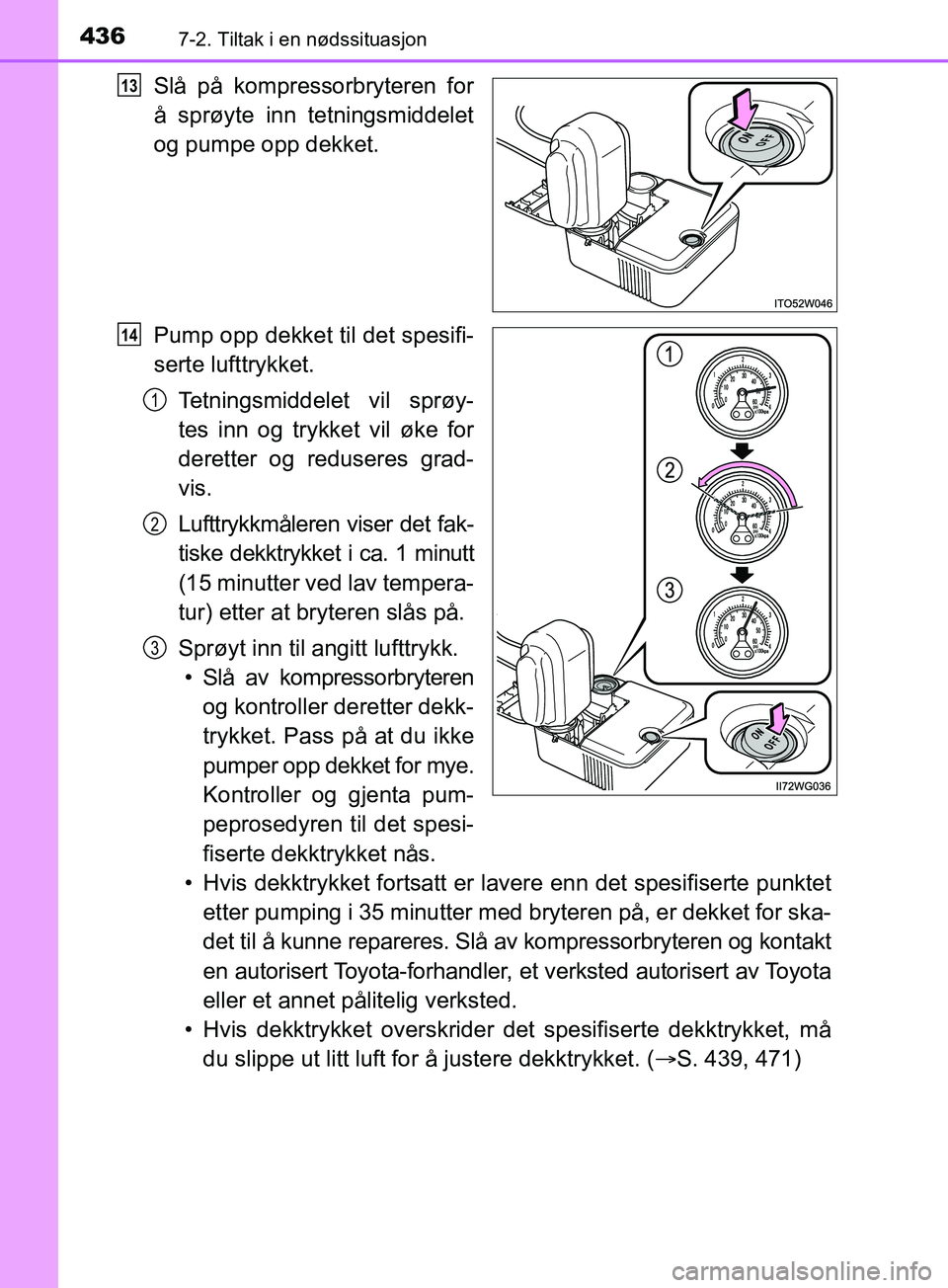

Slå på kompressorbryteren for
å sprøyte inn tetningsmiddelet
og pumpe opp dekket.
Pump opp dekket til det spesifi-
serte lufttrykket.Tetningsmiddelet vil sprøy-
tes inn og trykket vil øke for
deretter og reduseres grad-
vis.
Lufttrykkmåleren viser det fak-
tiske dekktrykket i ca. 1 minutt
(15 minutter ved lav tempera-
tur) etter at bryteren slås på.
Sprøyt inn til angitt lufttrykk.• Slå av kompressorbryteren og kontroller deretter dekk-
trykket. Pass på at du ikke
pumper opp dekket for mye.
Kontroller og gjenta pum-
peprosedyren til det spesi-
fiserte dekktrykket nås.
• Hvis dekktrykket fortsatt er lave re enn det spesifiserte punktet
etter pumping i 35 minutter med bryteren på, er dekket for ska-
det til å kunne repareres. Slå av kompressorbryteren og kontakt
en autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted.
• Hvis dekktrykket overskrider de t spesifiserte dekktrykket, må
du slippe ut litt luft for å justere dekktrykket. ( S. 439, 471)13
14
1
2
3
OM47D30NO.book Page 436 Tuesday, April 30, 2019 5:05 PM

4377-2. Tiltak i en nødssituasjon
OM47D30NO
7
Hvis det oppstår problemer

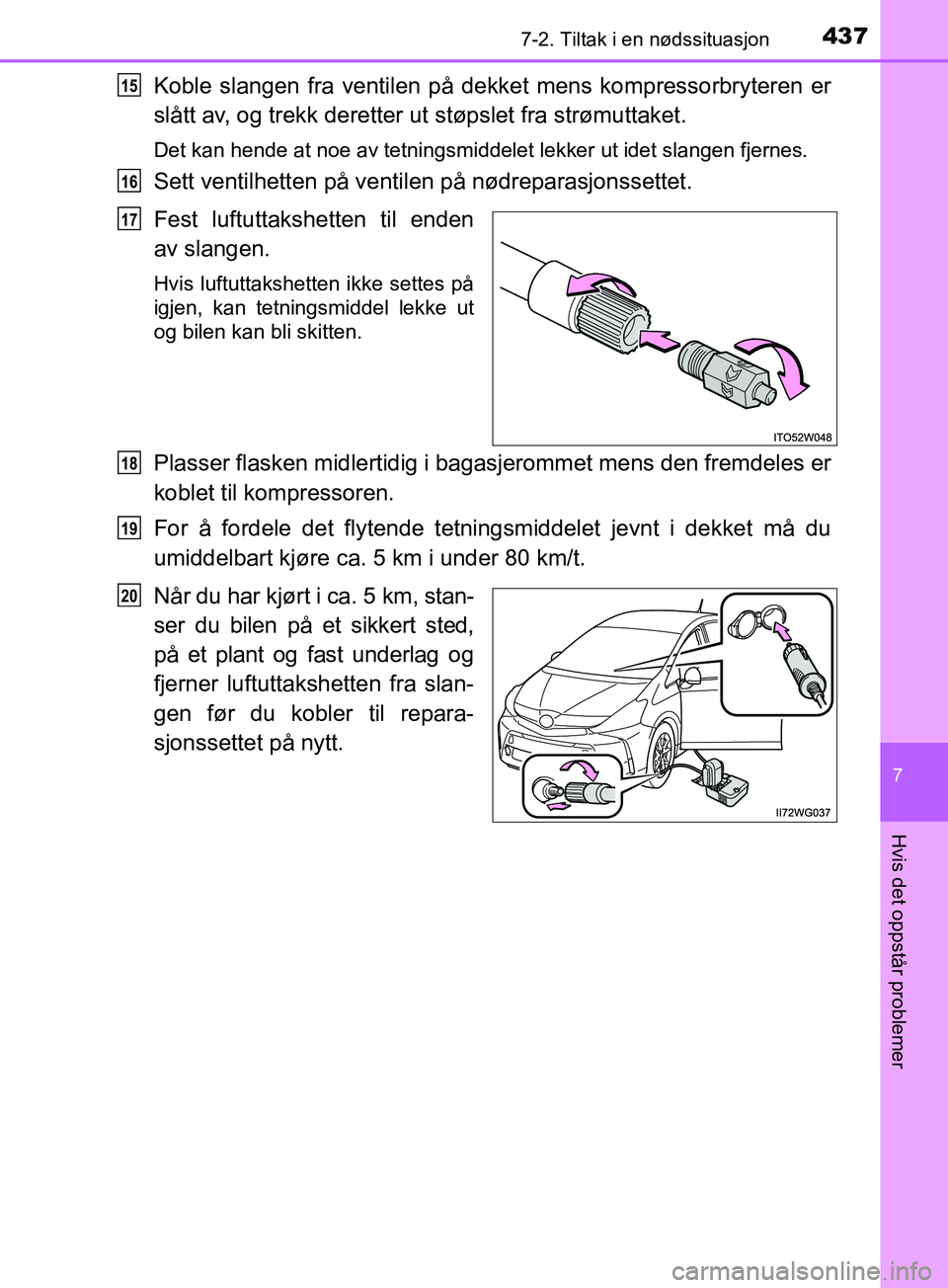

Koble slangen fra ventilen på dekket mens kompressorbryteren er
slått av, og trekk deretter ut støpslet fra strømuttaket.
Det kan hende at noe av tetningsmiddelet lekker ut idet slangen fjernes.
Sett ventilhetten på ventilen på nødreparasjonssettet.
Fest luftuttakshetten til enden
av slangen.
Hvis luftuttakshetten ikke settes på
igjen, kan tetningsmiddel lekke ut
og bilen kan bli skitten.
Plasser flasken midlertidig i ba gasjerommet mens den fremdeles er
koblet til kompressoren.
For å fordele det flytende tetningsmiddelet jevnt i dekket må du
umiddelbart kjøre ca. 5 km i under 80 km/t.
Når du har kjørt i ca. 5 km, stan-
ser du bilen på et sikkert sted,
på et plant og fast underlag og
fjerner luftuttakshetten fra slan-
gen før du kobler til repara-
sjonssettet på nytt.
15
16
17
18
19
20
OM47D30NO.book Page 437 Tuesday, April 30, 2019 5:05 PM

4387-2. Tiltak i en nødssituasjon
OM47D30NO
Slå på kompressorbryteren og
vent i ca. 5 sekunder, før du slår
den av igjen. Kontroller dekk-
trykket.Hvis dekktrykket er under
130 kPa (1,3 bar / 19 psi):
Punkteringen kan ikke repa-
reres. Kontakt en autorisert
Toyota-forhandler, et verk-
sted autorisert av Toyota eller
et annet pålitelig verksted.
Hvis dekktrykket er 1 30 kPa (1,3 bar / 19 psi) eller høyere, men
mindre enn det spesifiserte dekktrykket: Gå til trinn .
Hvis dekktrykket er det sp esifiserte dekktrykket (S. 471): Gå til
trinn .
Slå på kompressorbryteren for å pumpe opp dekket til spesifisert
lufttrykk nås. Kjør i omtrent 5 km og utfør deretter trinn .
Fest luftuttakshetten til enden
av slangen.
Hvis luftuttakshetten ikke settes på
igjen, kan tetningsmiddel lekke ut
og bilen kan bli skitten.
Plasser flasken i bagasjerommet me ns den fremdeles er koblet til
kompressoren.
Unngå bråbremsing, kraftig aksele rasjon og skarpe svinger og kjør
forsiktig i under 80 km/t til nærm este autoriserte Toyota-forhandler,
et verksted autorisert av Toyota elle r et annet pålitelig verksted for
reparasjon eller skifting av dekket.
21
1
2
22
3
23
22
20
23
24
25
OM47D30NO.book Page 438 Tuesday, April 30, 2019 5:05 PM

4397-2. Tiltak i en nødssituasjon
OM47D30NO
7
Hvis det oppstår problemer
nHvis dekket pumpes opp til mer enn det spesifiserte dekktrykket
Koble slangen fra ventilen.
Koble slangen fra ventilen, fjern luftuttakshetten fra slangen og koble til
slangen igjen.
Slå på kompressorbryteren og vent i flere sekunder, og slå den deretter av
igjen. Kontroller at dekktrykkindikatoren viser spesifisert dekktrykk.
Hvis lufttrykket er under det spesifiserte trykket, må du slå på kompressor-
bryteren igjen og gjenta pumpeprosedyren til spesifisert lufttrykk nå\
s.
n Etter at et dekk er reparert me d nødreparasjonssett for punktert dekk
l Dekktrykksensoren bør skiftes.
l Det kan hende at varsellampen for dekktrykk tennes/blinker selv om dekk-
trykket er på anbefalt nivå.
n Merknad til kontroll av nødrep arasjonssett for punktert dekk
Kontroller utløpsdatoen på tetningsmiddelet en gang i blant.
Utløpsdatoen er angitt på flasken. Bruk ikke tetningsmiddelet dersom utløps-
datoen er passert. Gjør du det, kan det hende at reparasjoner utført med
nødreparasjonssettet for punktert dekk ikke fungerer som de skal. Fest luftuttakshetten på enden av slan-
gen og skyv fremspringet på lufttuttaks-
hetten inn i dekkventilen for å slippe ut
litt luft.
1
2
3
4
