2019 TOYOTA PRIUS PLUS Instruksjoner for bruk (in Norwegian)

4167-2. Tiltak i en nødssituasjon
OM47D30NO
Plassering av reservehjul, jekk og verktøy
Jekkhåndtak
Slepekrok
HjulnøkkelReservehjul
Jekk1
2
3
4
5
OM47D30NO.book Page 416 Tuesday, April 30, 2019 5:05 PM

4177-2. Tiltak i en nødssituasjon
OM47D30NO
7
Hvis det oppstår problemer
ADVARSEL
nBruk av jekken
Ta hensyn til forholdsreglene nedenfor.
Feil bruk av jekken kan føre til at bilen plutselig faller av jekken og forårsaker
alvorlige personskader.
l Bilens jekk er bare beregnet til bruk i nødstilfeller ved punktering. Jekken
er ikke beregnet brukt ved bytte til sommer- eller vinterdekk.
l Ikke bruk jekken til annet enn å skifte hjul eller sette på eller ta av kjettinger i
en nødssituasjon.
l Sett jekken riktig på plass i jekkepunktet.
l Ikke ha deler av kroppen under en bil mens den er jekket opp.
l Ikke start hybridsystemet eller kjør bilen mens bilen er jekket opp.
l Ikke jekk opp bilen mens det er noen inne i den.
l Når du jekker opp bilen, må du ikke legge gjenstander oppå eller under
jekken.
l Ikke jekk opp bilen mer enn det som er nødvendig for å skifte hjulet.
l Bruk en bukk hvis du må bevege deg under bilen.
l Pass på at det ikke er folk i nærheten når du senker bilen. Hvis det er folk i
nærheten, må du gi dem beskjed før du senker bilen.
OM47D30NO.book Page 417 Tuesday, April 30, 2019 5:05 PM

4187-2. Tiltak i en nødssituasjon
OM47D30NO

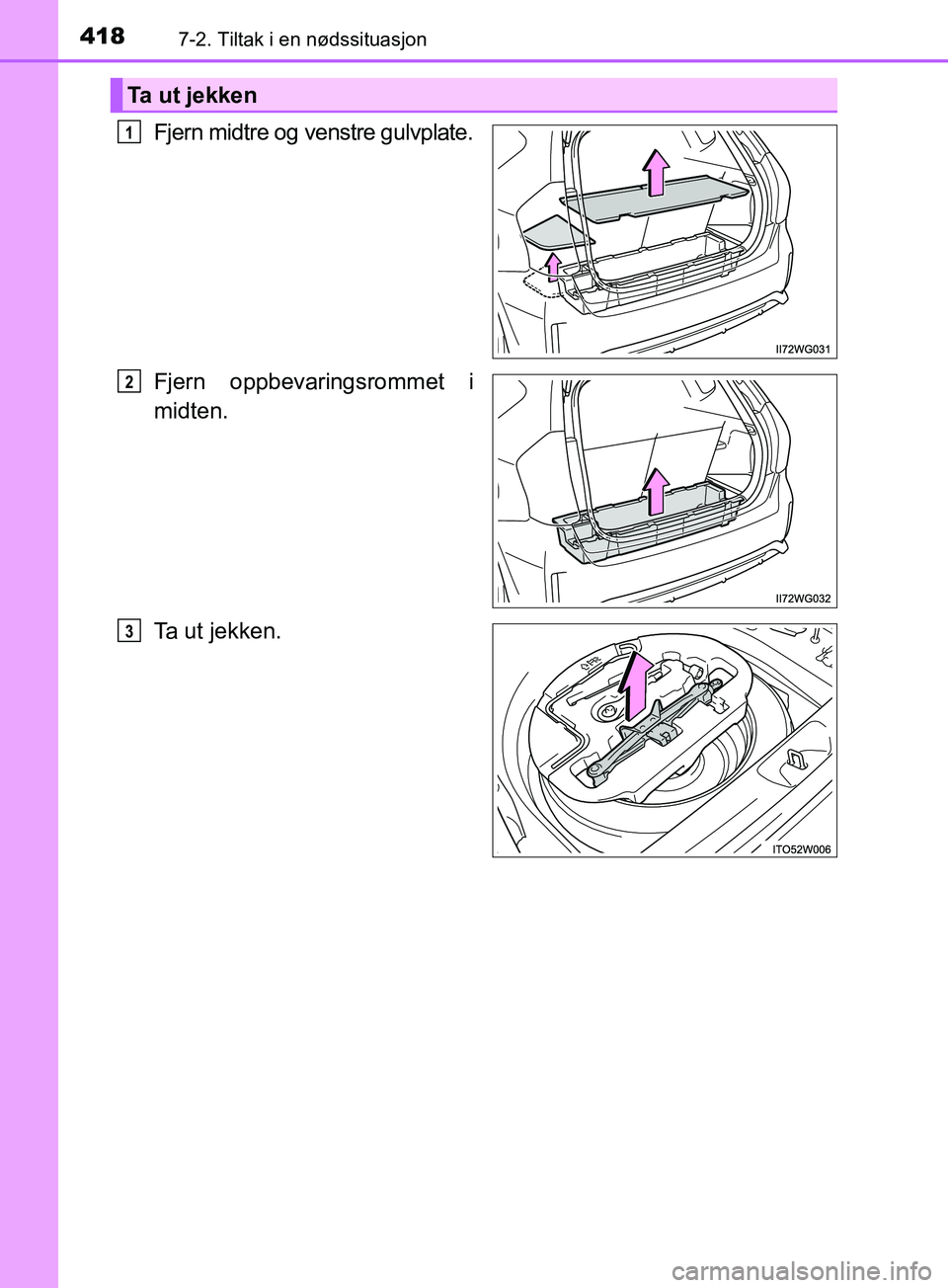

Fjern midtre og venstre gulvplate.
Fjern oppbevaringsrommet i
midten.
Ta u t j e k k e n .
Ta ut jekken
1
2
3
OM47D30NO.book Page 418 Tuesday, April 30, 2019 5:05 PM

4197-2. Tiltak i en nødssituasjon
OM47D30NO
7
Hvis det oppstår problemer
Fjern den midtre gulvplaten og den midtre oppbevaringsrommet.
(  S. 418)
Ta ut verktøyholderen fra bilen
og løsne det midtre festet på
reservehjulet.
Ta ut reservehjulet
1
2
ADVARSEL
n Når du legger bort reservehjulet
Pass på at fingre eller andre deler av kroppen ikke kommer i klem mellom
reservehjulet og karosseriet.
OM47D30NO.book Page 419 Tuesday, April 30, 2019 5:05 PM

4207-2. Tiltak i en nødssituasjon
OM47D30NO

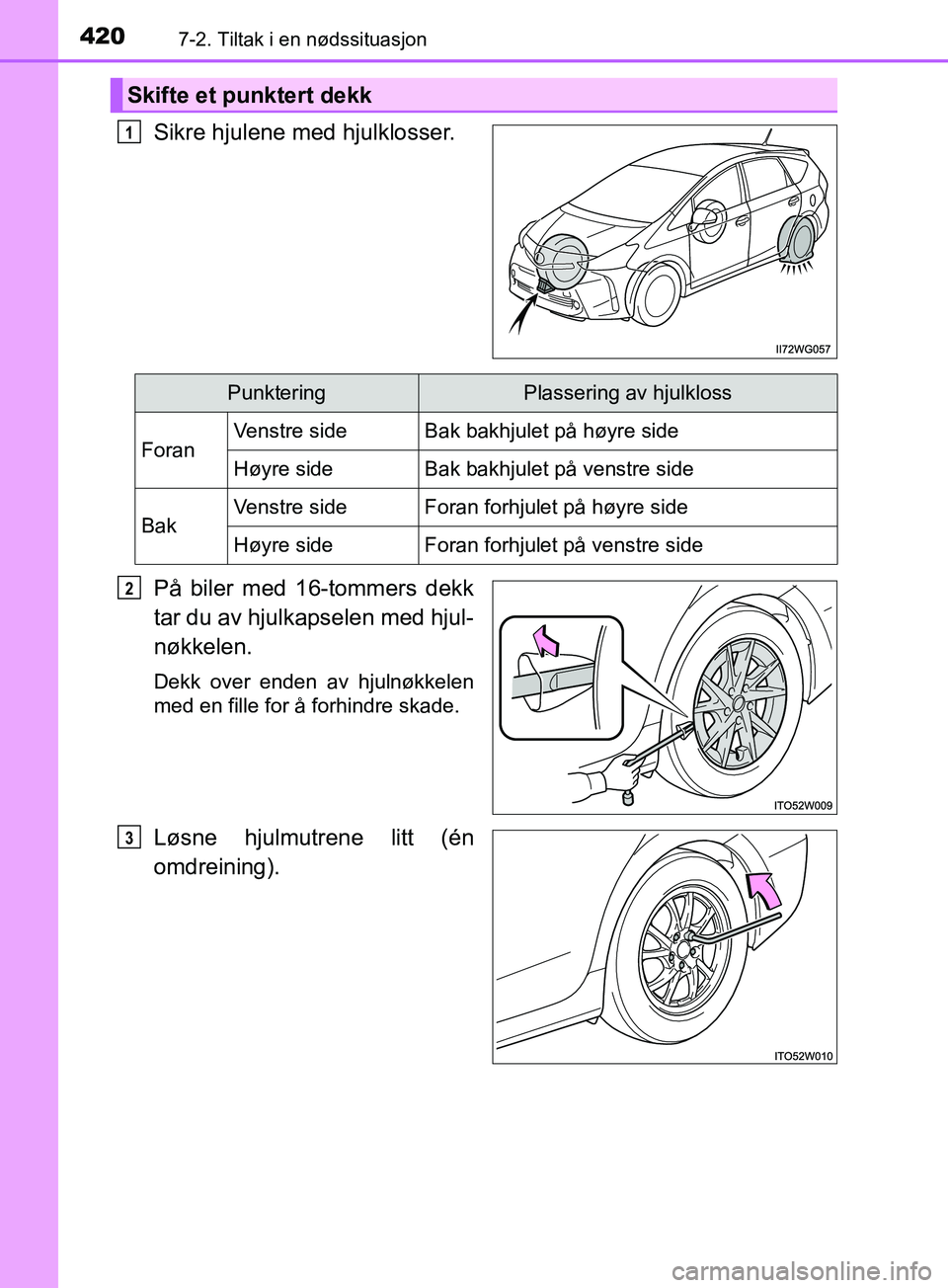

Sikre hjulene med hjulklosser.
På biler med 16-tommers dekk
tar du av hjulkapselen med hjul-
nøkkelen.
Dekk over enden av hjulnøkkelen
med en fille for å forhindre skade.
Løsne hjulmutrene litt (én
omdreining).
Skifte et punktert dekk
1
PunkteringPlassering av hjulkloss
ForanVenstre sideBak bakhjulet på høyre side
Høyre sideBak bakhjulet på venstre side
BakVenstre sideForan forhjulet på høyre side
Høyre sideForan forhjulet på venstre side
2
3
OM47D30NO.book Page 420 Tuesday, April 30, 2019 5:05 PM

4217-2. Tiltak i en nødssituasjon
OM47D30NO
7
Hvis det oppstår problemer

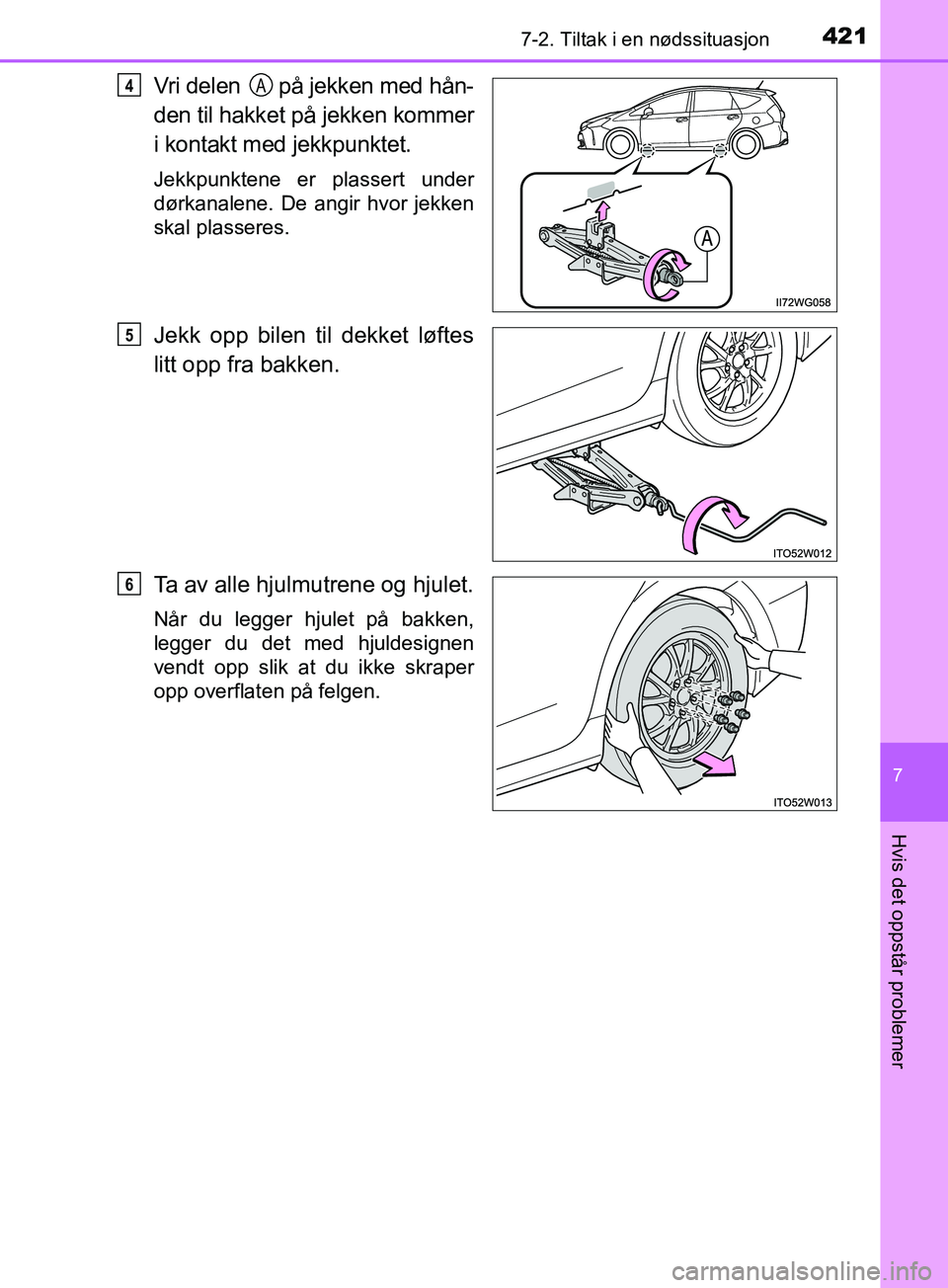

Vri delen på jekken med hån-
den til hakket på jekken kommer
i kontakt med jekkpunktet.
Jekkpunktene er plassert under
dørkanalene. De angir hvor jekken
skal plasseres.
Jekk opp bilen til dekket løftes
litt opp fra bakken.
Ta av alle hjulmutrene og hjulet.
Når du legger hjulet på bakken,
legger du det med hjuldesignen
vendt opp slik at du ikke skraper
opp overflaten på felgen.
4A
5
6
OM47D30NO.book Page 421 Tuesday, April 30, 2019 5:05 PM

4227-2. Tiltak i en nødssituasjon
OM47D30NO

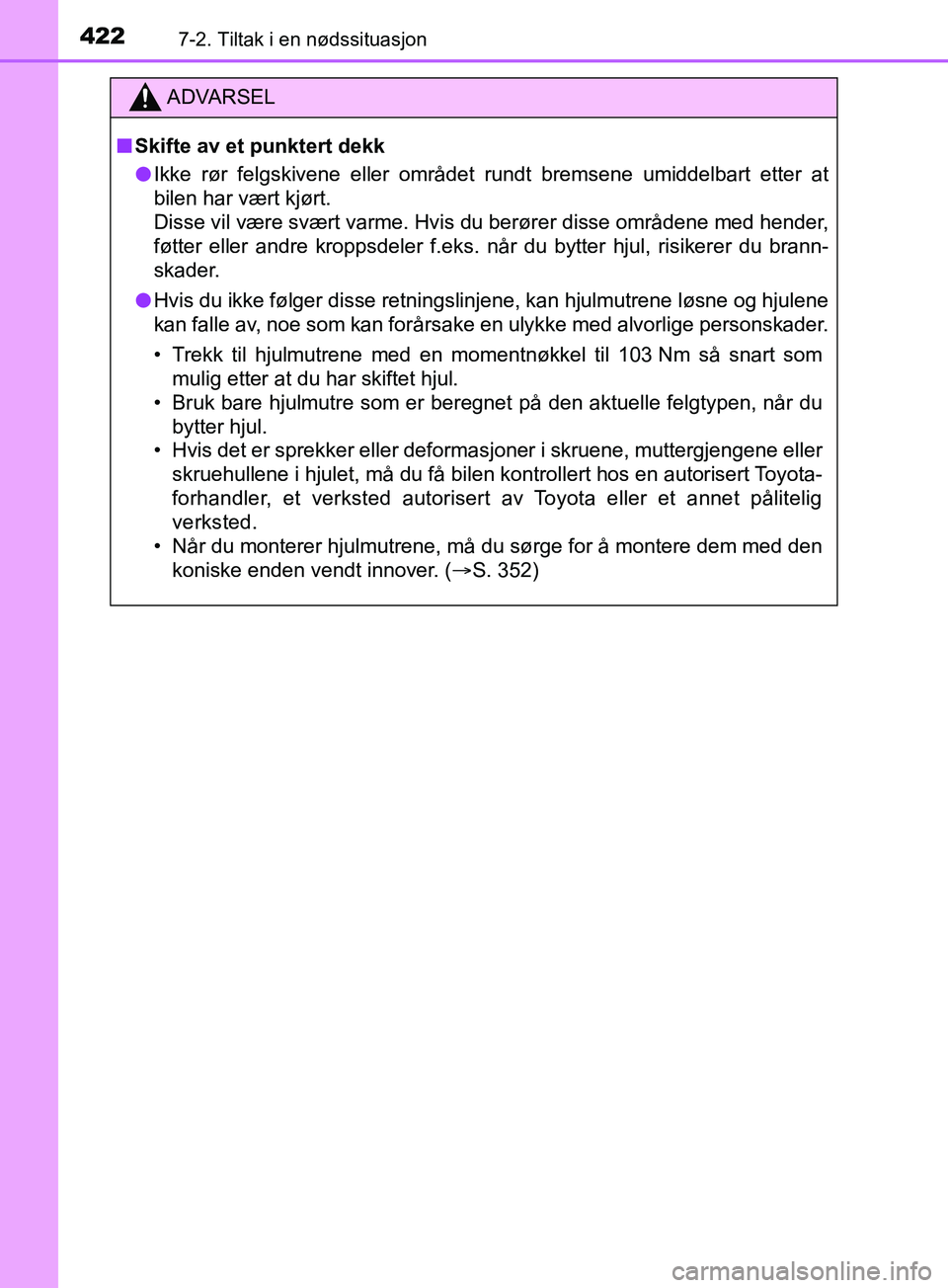

ADVARSEL
nSkifte av et punktert dekk
l Ikke rør felgskivene eller området rundt bremsene umiddelbart etter at
bilen har vært kjørt.
Disse vil være svært varme. Hvis du berører disse områdene med hender,
føtter eller andre kroppsdeler f.eks. når du bytter hjul, risikerer du brann-
skader.
l Hvis du ikke følger disse retningslinjene, kan hjulmutrene løsne o\
g hjulene
kan falle av, noe som kan forårsake en ulykke med alvorlige personskader.
• Trekk til hjulmutrene med en momentnøkkel til 103 Nm så snart som
mulig etter at du har skiftet hjul.
• Bruk bare hjulmutre som er beregnet på den aktuelle felgtypen, når du bytter hjul.
• Hvis det er sprekker eller deformasjoner i skruene, muttergjengene eller
skruehullene i hjulet, må du få bilen kontrollert hos en autorisert Toyota-
forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted.
• Når du monterer hjulmutrene, må du sørge for å montere dem med den koniske enden vendt innover. ( S. 352)
OM47D30NO.book Page 422 Tuesday, April 30, 2019 5:05 PM

4237-2. Tiltak i en nødssituasjon
OM47D30NO
7
Hvis det oppstår problemer
Fjern eventuell smuss og frem-
medlegemer fra kontaktflaten på
felgen.
Hvis det er fremmedlegemer på
kontaktflaten på felgen, kan hjul-
mutrene løsne mens bilen beveger
seg, og hjulet kan falle av.
Sett på reservehjulet, og trekk til all hjulmutrene omtrent like mye
for hånd.
Når du skifter et aluminiumshjul
med stålfelg (inkludert kompakt
reservehjul), må du stramme
hjulmutrene til den koniske
delen kommer i lett kontakt med
felgflaten.
Når du skifter en aluminiumsfelg,
skru hjulmutrene til skivene kom-
mer i kontakt med felgskiven.
Montering av reservehjulet
1
2
Konisk del
Felg
Skive
Felg
