Page 105 of 505

1042. Instrumentpanel
OM47D30NOn
Display for hvor mye strøm som er igjen på hybridbatteriet
Resterende strøm på hybridbatteriet kontrolleres automatisk av hybridsyste-
met. Selv om elektrisitet gjenvinnes via regenerativ bremsing eller genereres
via bensinmotoren, er det derfor ikke sikkert at den viste mengden resterende
strøm på hybridbatteriet når det høyeste nivået (nivå 8). Dette er imidlertid
ikke en indikasjon på at noe er galt.
n Motorturtall
På hybridbiler blir motorturtallet nøye kontrollert for å forbe\
dre drivstofføkono-
mien og redusere eksosutslipp osv.
n Lysstyrke på dashbordet
Hvis hovedlysbryteren slås på mens området rundt er mørkt, vil lysstyrken på
instrumentpanelet reduseres.
n Når polene på 12-voltsbatteriet kobles fra og kobles til igjen
Visning av drivstofforbruket og gjennomsnittlig hastighet blir tilbakestilt.
OBS
n Unngå skade på motoren og motorens komponenter
Motoren kan være i ferd med å bli overopphetet hvis varsellampen for høy
kjølevæsketemperatur tennes eller blinker. Hvis det skjer, stanser du umiddel-
bart bilen på et trygt sted og kontrollerer motoren etter at den er helt nedkjølt.
(S. 454)
n Trippinformasjonsdisplayet ved lave temperaturer
La bilen bli varmet opp innvendig før du bruker LCD-informasjonsdisplayet.
Ved svært lave temperaturer kan det være at informasjonsdisplayet reagerer
sakte, og at det oppstår forsinkelser i endringene.
OM47D30NO.book Page 104 Tuesday, April 30, 2019 5:05 PM
Page 106 of 505
105
2
2. Instrumentpanel
Instrumentpanel
OM47D30NO
Multiinformasjonsdisplay
Multiinformasjonsdisplayet viser føreren ulike bildata.
Multiinformasjonsdisplay
Målerkontrollbrytere
Velg et element / endre sider
Angi
Gå tilbake til forrige skjermbilde
l Menyikoner
Viser følgende informasjon når et ikon velges.
Noe av informasjonen kan vises automatisk avhengig av situasjonen.
Kjøreinformasjon
Velg for å vise ulike kjøredata. (S. 107)
Navigasjonssystemskj erm (utstyrsavhengig)
Velg for å vise følgende navigasjonssystemrelatert informasjon.
• Ruteveiledning
• Kompass (visning med nord opp / kjøreretning opp)
: Utstyrsavhengig
Displayelementer
1
2
3
4
5
OM47D30NO.book Page 105 Tuesday, April 30, 2019 5:05 PM
Page 107 of 505
1062. Instrumentpanel
OM47D30NO
Audiosystemdisplay (utstyrsavhengig)
Velg for å gjøre det mulig å velge lydkilde eller spor på displayet ved
hjelp av målerkontrollbryterne.
Klokke
Vis gjeldende klokkeslett på displayet.
Informasjon om hjelpesystemet for sikker kjøring (utstyr-
savhengig)
Informasjon knyttet til hjelpesystemer som LDA (Lane Departure Alert
med styrekontroll), cruisekontroll og dynamisk radarcruisekontroll vises.
( S. 232, 247)
Varselmeldingsdisplay
Velg for å vise varselmeldinger og tiltak dersom det oppdages en feil.
(S. 395)
Innstillingsdisplay
Velg for å endre innstillingene for målerdisplayet. ( S. 475)
OM47D30NO.book Page 106 Tuesday, April 30, 2019 5:05 PM
Page 108 of 505

1072. Instrumentpanel
2
Instrumentpanel
OM47D30NO
Elementene som vises kan skiftes ved å trykke på eller på
målerkontrollbryterne for å velge og trykke på eller .
nEnergimonitor
Gjeldende status for hybridsystemet vises. (S. 108)
nHybridsystemindikator
Hybridsystemets ytelse og statusen til regenerativ lading vises.
( S. 101)
nMiljøpoeng/Hybridsystemindikator
Total telling for miljøvennlig kjøring vises. ( S. 110)
nDrivstofforbruk og drivstofforbruk i øyeblikket per minutt
Drivstofforbruket og drivstofforb ruk i øyeblikket per minutt vises.
( S. 110)
nKjørelengde til tanken er tom / Gjennomsnittlig hastighet etter
at hybridsystemet ble startet / Gjennomsnittlig drivstofforbruk
etter at hybridsystemet ble startet
Den mulige kjørelengden beregnet fra gjenværende drivstoffmengde,
gjennomsnittlig hastighet etter at hybridsystemet ble startet og
gjennomsnittlig drivstofforbruk vises. ( S . 111 )
nLDA (Lane Departure Alert med styrekontroll) slingringsvarsel
(utstyrsavhengig)
Registrerer hvis bilen svinger innenfor et kjørefelt, som ofte er for-
bundet med at oppmerksomhetsnivået til føreren reduseres, og viser
den reduserte oppmerksomheten ved hjelp av en stolpevisning.
Jo kortere stolpelengden er, jo viktigere er det at føreren hviler.
Dette displayet er en del av LDA-systemet (Lane Departure Alert med
styrekontroll). Displayet aktiveres når driftsbetingelsene for slingrings-
varselfunksjonen oppfylles. ( S. 232)
n
OFF-display
OFF-displayet vises.
Kjøreinformasjon
OM47D30NO.book Page 107 Tuesday, April 30, 2019 5:05 PM
Page 109 of 505
1082. Instrumentpanel
OM47D30NO

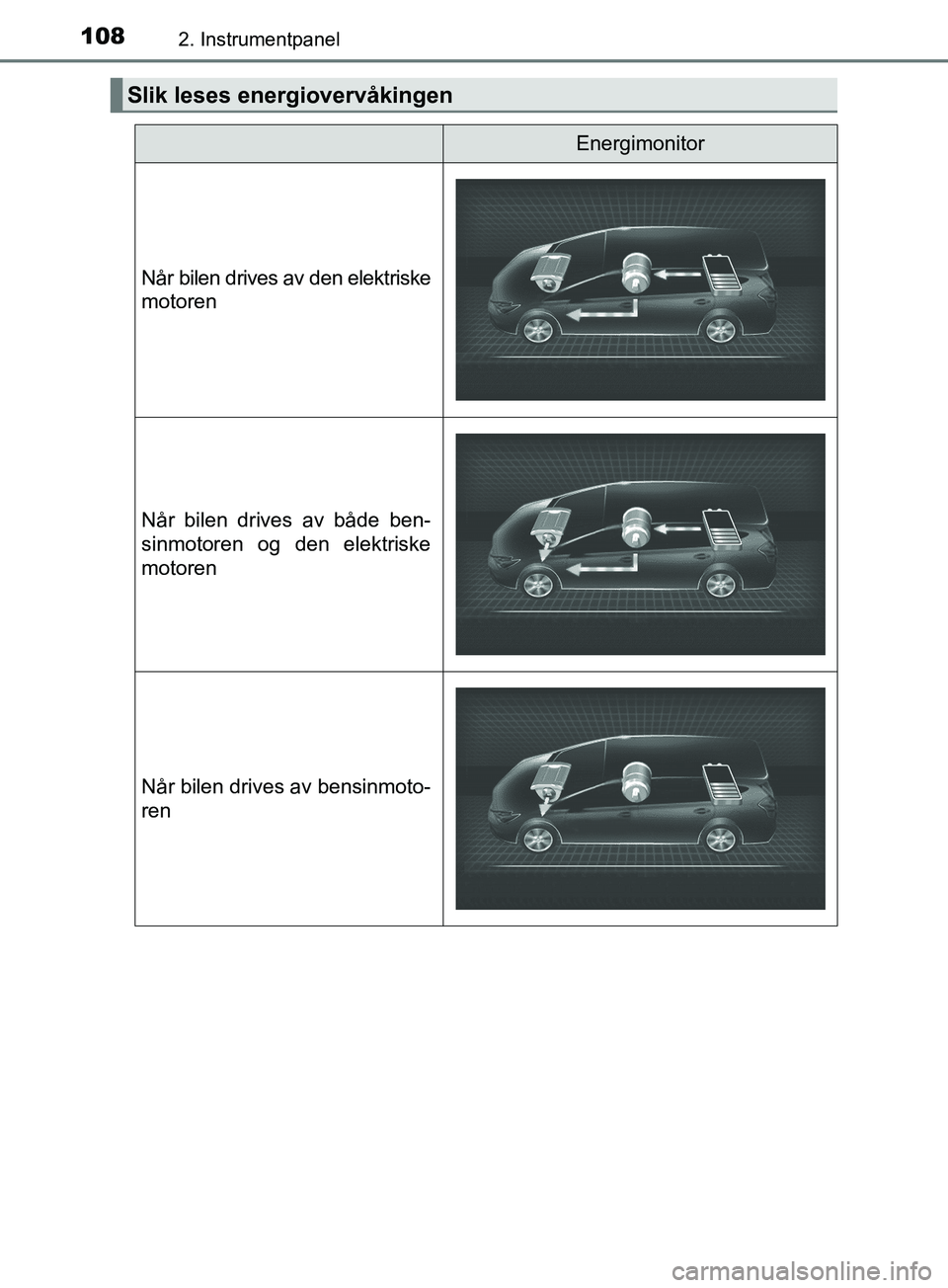

Slik leses energiovervåkingen
Energimonitor
Når bilen drives av den elektriske
motoren
Når bilen drives av både ben-
sinmotoren og den elektriske
motoren
Når bilen drives av bensinmoto-
ren
OM47D30NO.book Page 108 Tuesday, April 30, 2019 5:05 PM
Page 110 of 505
1092. Instrumentpanel
2
Instrumentpanel
OM47D30NO
Bildene er bare eksempler, og kan variere fra de faktiske forholdene.
Når bilen lader hybridbatteriet
Når det ikke er noen energistrøm
Hybridbatteristatus
Energimonitor
LavFull
OM47D30NO.book Page 109 Tuesday, April 30, 2019 5:05 PM
Page 111 of 505
1102. Instrumentpanel
OM47D30NO
Viser total miljøvennlig kjøring for å bidra til å forbedre kundens tek-
nikker for miljøvennlig kjøring og bilens drivstofføkonomi.
Poeng
Summerer poengene for miljøvenn-
lig start, miljøvennlig kjøring og mil-
jøvennlig stopp og viser resultatet.
Miljøvennlig start
Miljøvennlig kjøring
Miljøvennlig stopp
Drivstofforbruk de siste 10 minut-
tene
Gjeldende drivstofforbruk
Regenerert energi de siste
10 minuttene.
Ett symbol representerer 30 Wh.
Opptil 10 symboler vises.
Slik leses miljøpoengene
1
2
3
4
Slik leses drivstofforbruket og drivstofforbruk i øyeblikket per
minutt
1
2
3
OM47D30NO.book Page 110 Tuesday, April 30, 2019 5:05 PM
Page 112 of 505
1112. Instrumentpanel
2
Instrumentpanel
OM47D30NO
Kjørelengde til tanken er tom
• Siden det beregnes ut fra tidligeregjennomsnittlig drivstofforbruk, er
det kanskje ikke den faktiske
avstanden som kan kjøres, som
vises.
• Hvis du kun fyller litt drivstoff på
tanken, kan det hende at displayet
ikke blir oppdatert. Slå av ten-
ningsbryteren når du fyller driv-
stoff. Hvis du fyller tanken uten å
slå av tenningsbryteren, er det ikke
sikkert displayet blir oppdatert.
Gjennomsnittlig hastighet etter at hybridsystemet ble startet
Gjennomsnittlig drivstofforbruk ette r at hybridsystemet ble startet
• Bruk det viste gjennomsnittlige drivstofforbruket som referanse.
• Bildene er bare eksempler, og kan variere fra de faktiske forholdene.
Slik leses kjørelengde til tanken er tom / Gjennomsnittlig hastighet
etter at hybridsystemet ble startet / Gjennomsnittlig drivstofforbruk
etter at hybridsystemet ble startet
1
2
3
OM47D30NO.book Page 111 Tuesday, April 30, 2019 5:05 PM
