2019 TOYOTA AYGO Manuale duso (in Italian)

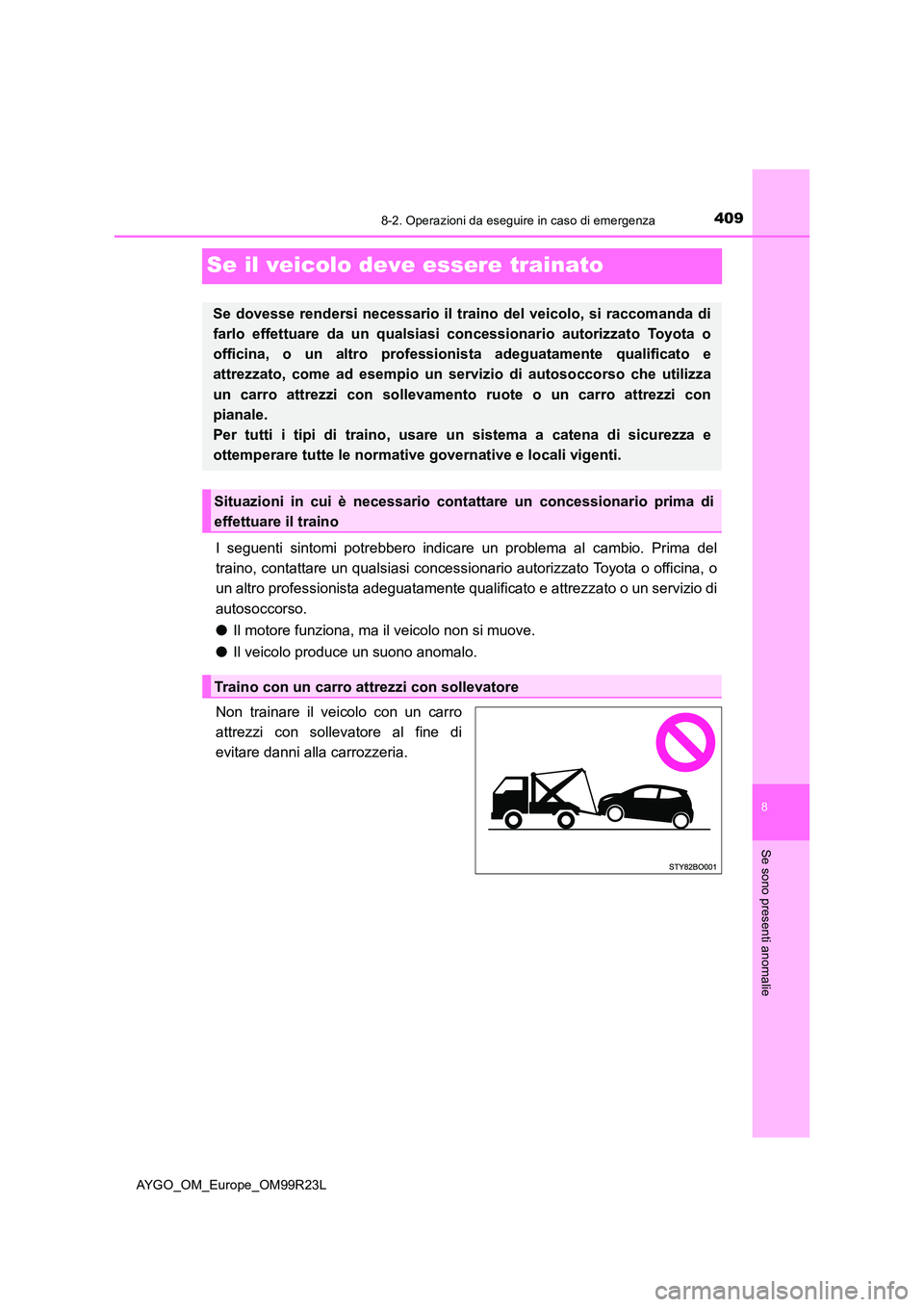

4098-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
AYGO_OM_Europe_OM99R23L
Se il veicolo deve essere trainato
I seguenti sintomi potrebbero indicare un problema al cambio. Prima del
traino, contattare un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato o un servizio di
autosoccorso.
● Il motore funziona, ma il veicolo non si muove.
● Il veicolo produce un suono anomalo.
Non trainare il veicolo con un carro
attrezzi con sollevatore al fine di
evitare danni alla carrozzeria.
Se dovesse rendersi necessario il traino del veicolo, si raccomanda di
farlo effettuare da un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionis ta adeguatamente qualificato e
attrezzato, come ad esempio un servizio di autosoccorso che utilizza
un carro attrezzi con sollevamento ruote o un carro attrezzi con
pianale.
Per tutti i tipi di traino, usare un sistema a catena di sicurezza e
ottemperare tutte le normative governative e locali vigenti.
Situazioni in cui è necessario cont attare un concessionario prima di
effettuare il traino
Traino con un carro attrezzi con sollevatore

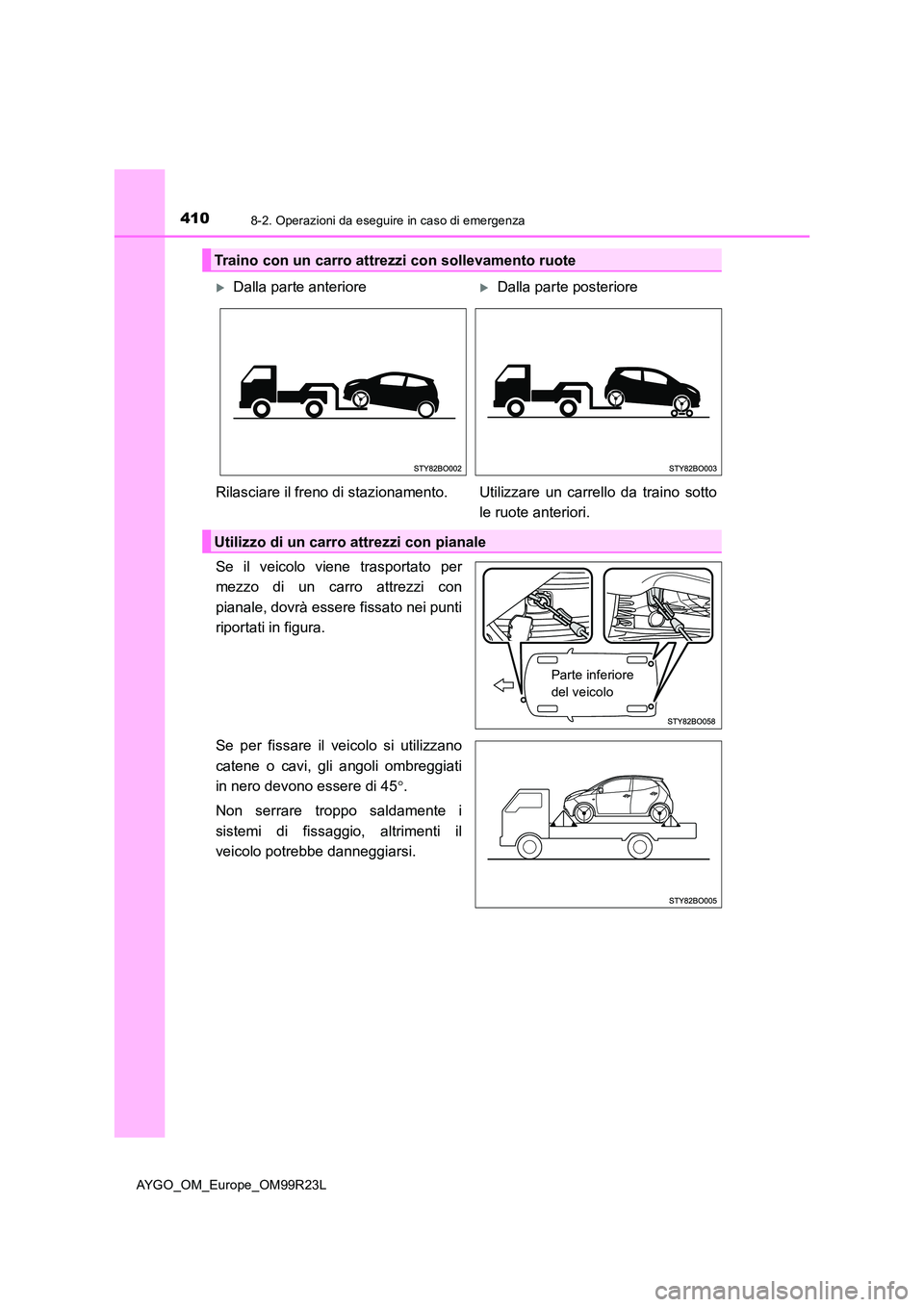

4108-2. Operazioni da eseguire in caso di emergenza
AYGO_OM_Europe_OM99R23L
Se il veicolo viene trasportato per
mezzo di un carro attrezzi con
pianale, dovrà essere fissato nei punti
riportati in figura.
Se per fissare il veicolo si utilizzano
catene o cavi, gli angoli ombreggiati
in nero devono essere di 45 .
Non serrare troppo saldamente i
sistemi di fissaggio, altrimenti il
veicolo potrebbe danneggiarsi.
Traino con un carro attrezzi con sollevamento ruote
Dalla parte anterioreDalla parte posteriore
Rilasciare il freno di stazionamento. Utilizzare un carrello da traino sotto
le ruote anteriori.
Utilizzo di un carro attrezzi con pianale
Parte inferiore
del veicolo

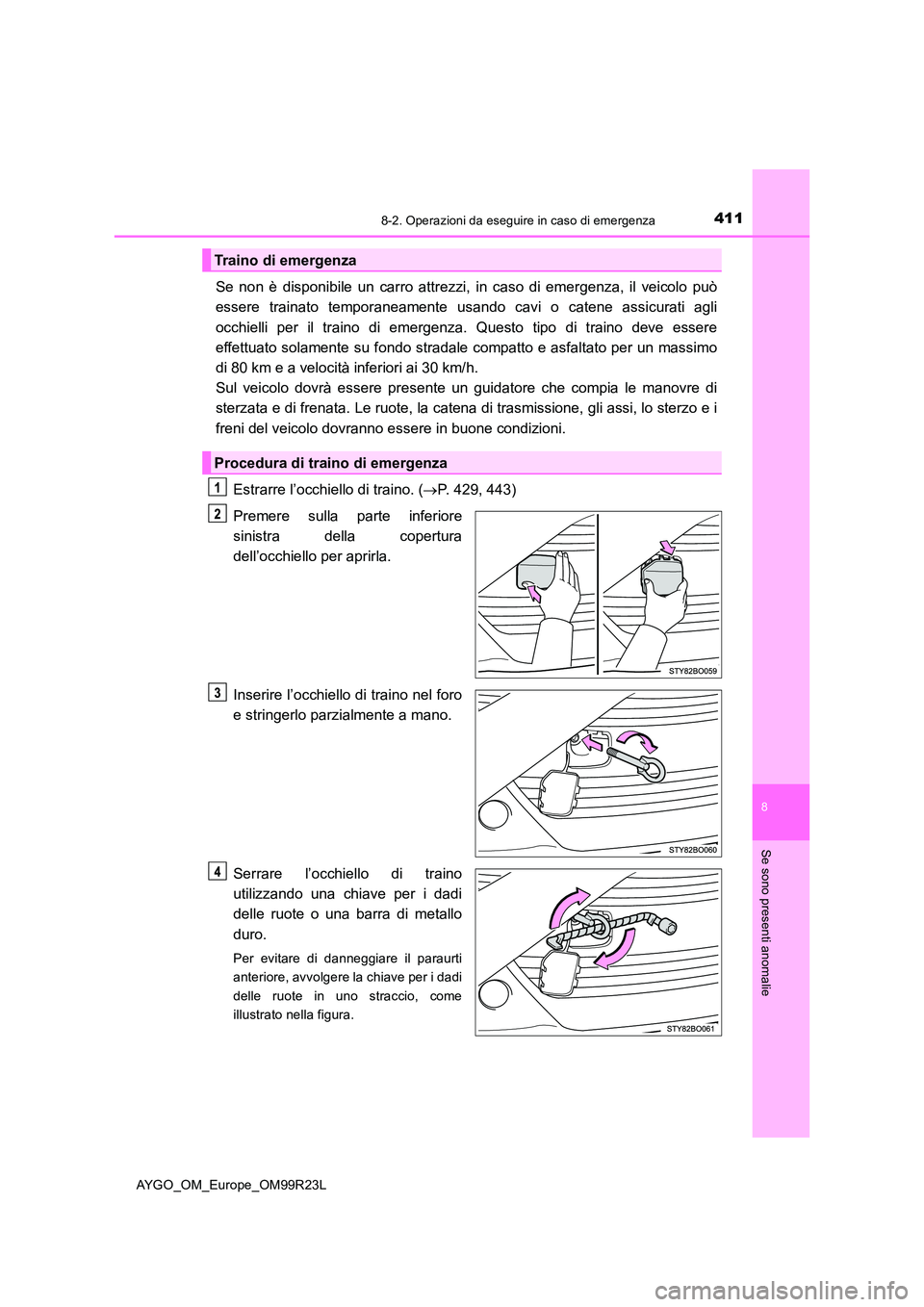

4118-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
AYGO_OM_Europe_OM99R23L
Se non è disponibile un carro attrezzi, in caso di emergenza, il veicolo può
essere trainato temporaneamente usando cavi o catene assicurati agli
occhielli per il traino di emergenza. Questo tipo di traino deve essere
effettuato solamente su fondo stradale compatto e asfaltato per un massimo
di 80 km e a velocità inferiori ai 30 km/h.
Sul veicolo dovrà essere presente un guidatore che compia le manovre di
sterzata e di frenata. Le ruote, la catena di trasmissione, gli assi, lo sterzo e i
freni del veicolo dovranno essere in buone condizioni.
Estrarre l’occhiello di traino. ( P. 429, 443)
Premere sulla parte inferiore
sinistra della copertura
dell’occhiello per aprirla.
Inserire l’occhiello di traino nel foro
e stringerlo parzialmente a mano.
Serrare l’occhiello di traino
utilizzando una chiave per i dadi
delle ruote o una barra di metallo
duro.
Per evitare di danneggiare il paraurti
anteriore, avvolgere la chiave per i dadi
delle ruote in uno straccio, come
illustrato nella figura.
Traino di emergenza
Procedura di traino di emergenza

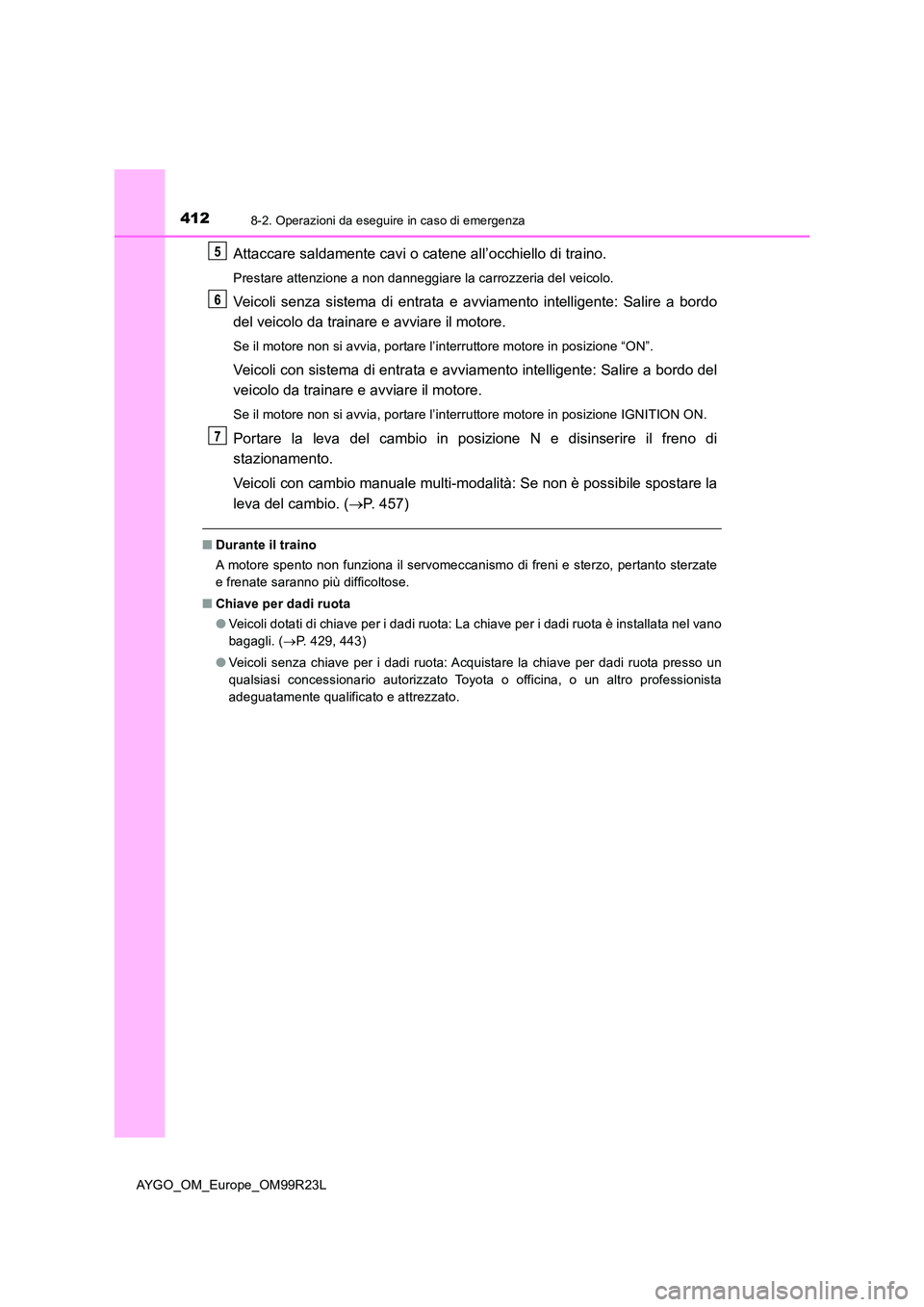

4128-2. Operazioni da eseguire in caso di emergenza
AYGO_OM_Europe_OM99R23L
Attaccare saldamente cavi o catene all’occhiello di traino.
Prestare attenzione a non danneggiare la carrozzeria del veicolo.
Veicoli senza sistema di entrata e avviamento intelligente: Salire a bordo
del veicolo da trainare e avviare il motore.
Se il motore non si avvia, portare l’interruttore motore in posizione “ON”.
Veicoli con sistema di entrata e avviamento intelligente: Salire a bordo del
veicolo da trainare e avviare il motore.
Se il motore non si avvia, portare l’interruttore motore in posizione IGNITION ON.
Portare la leva del cambio in posizione N e disinserire il freno di
stazionamento.
Veicoli con cambio manuale multi-modalità: Se non è possibile spostare la
leva del cambio. ( P. 457)
■Durante il traino
A motore spento non funziona il servomeccanismo di freni e sterzo, pertanto sterzate
e frenate saranno più difficoltose.
■ Chiave per dadi ruota
● Veicoli dotati di chiave per i dadi ruota: La chiave per i dadi ruota è installata nel vano
bagagli. ( P. 429, 443)
● Veicoli senza chiave per i dadi ruota: Acquistare la chiave per dadi ruota presso un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.

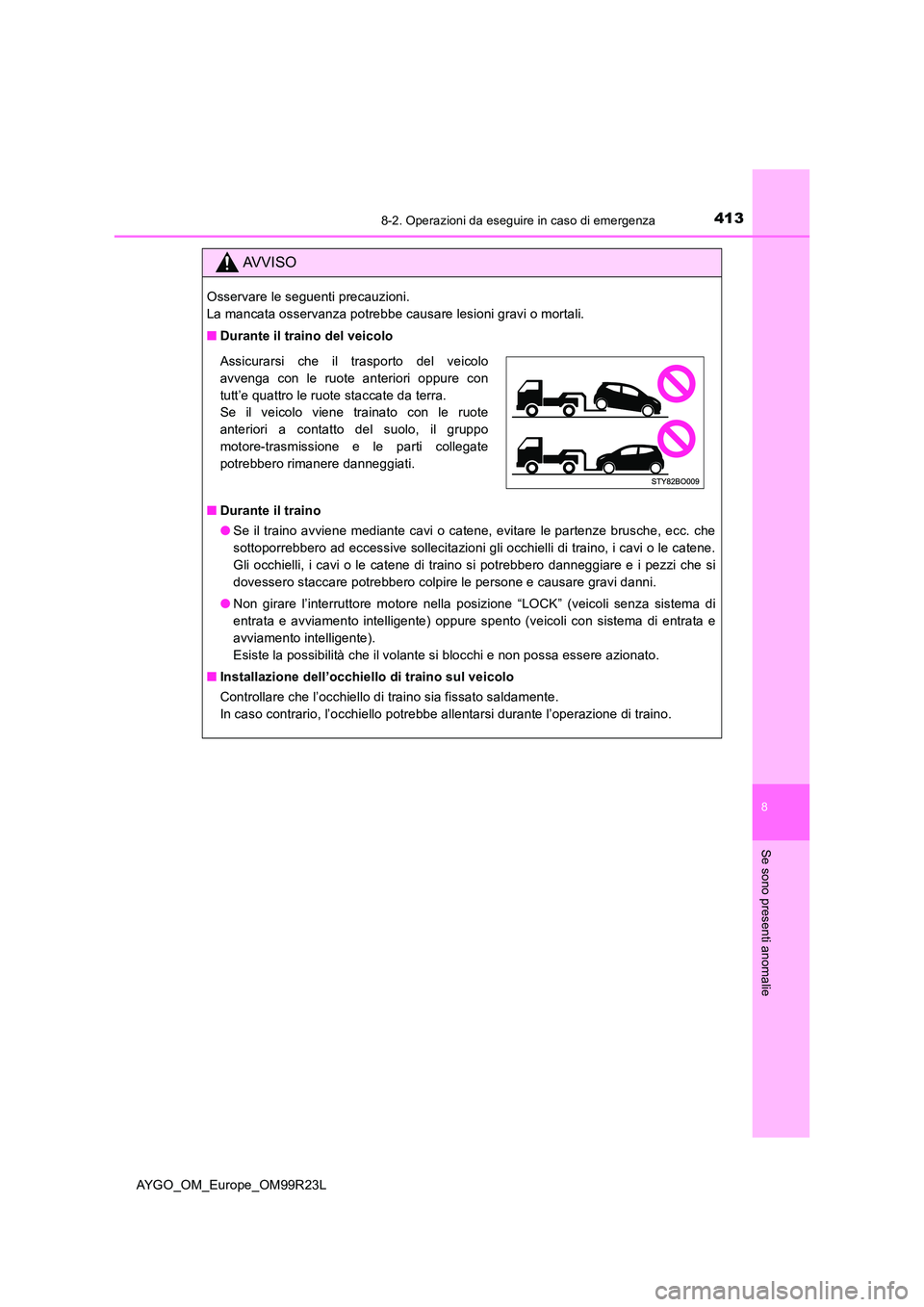

4138-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
AYGO_OM_Europe_OM99R23L
AVVISO
Osservare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
■ Durante il traino del veicolo
■ Durante il traino
● Se il traino avviene mediante cavi o catene, evitare le partenze brusche, ecc. che
sottoporrebbero ad eccessive sollecitazioni gli occhielli di traino, i cavi o le catene.
Gli occhielli, i cavi o le catene di traino si potrebbero danneggiare e i pezzi che si
dovessero staccare potrebbero colpire le persone e causare gravi danni.
● Non girare l’interruttore motore nella posizione “LOCK” (veicoli senza sistema di
entrata e avviamento intelligente) oppure spento (veicoli con sistema di entrata e
avviamento intelligente).
Esiste la possibilità che il volante si blocchi e non possa essere azionato.
■ Installazione dell’occhiello di traino sul veicolo
Controllare che l’occhiello di traino sia fissato saldamente.
In caso contrario, l’occhiello potrebbe allentarsi durante l’operazione di traino.
Assicurarsi che il trasporto del veicolo
avvenga con le ruote anteriori oppure con
tutt’e quattro le ruote staccate da terra.
Se il veicolo viene trainato con le ruote
anteriori a contatto del suolo, il gruppo
motore-trasmissione e le parti collegate
potrebbero rimanere danneggiati.

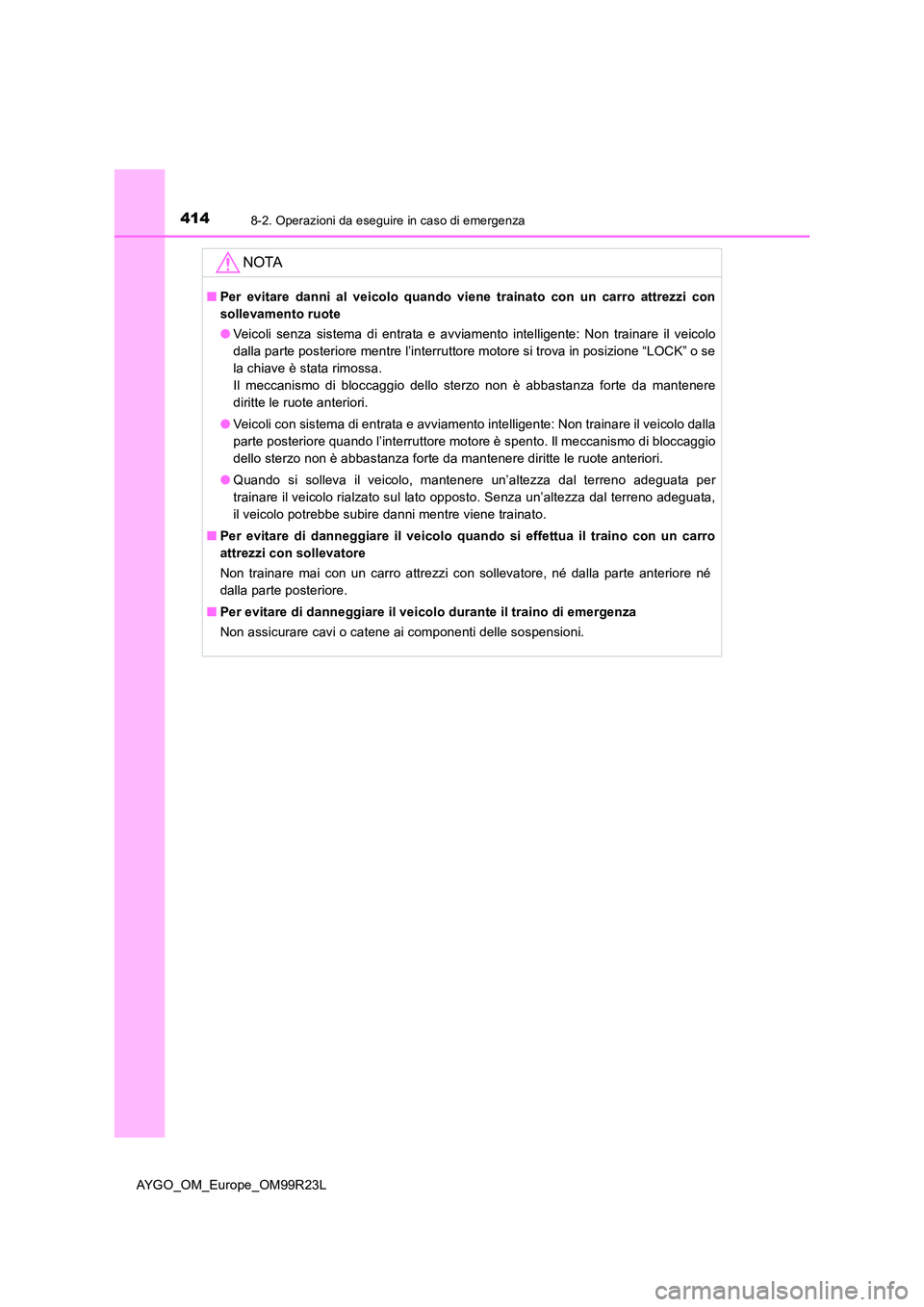

4148-2. Operazioni da eseguire in caso di emergenza
AYGO_OM_Europe_OM99R23L
NOTA
■Per evitare danni al veicolo quando viene trainato con un carro attrezzi con
sollevamento ruote
● Veicoli senza sistema di entrata e avviamento intelligente: Non trainare il veicolo
dalla parte posteriore mentre l’interruttore motore si trova in posizione “LOCK” o se
la chiave è stata rimossa.
Il meccanismo di bloccaggio dello sterzo non è abbastanza forte da mantenere
diritte le ruote anteriori.
● Veicoli con sistema di entrata e avviamento intelligente: Non trainare il veicolo dalla
parte posteriore quando l’interruttore motore è spento. Il meccanismo di bloccaggio
dello sterzo non è abbastanza forte da mantenere diritte le ruote anteriori.
● Quando si solleva il veicolo, mantenere un’altezza dal terreno adeguata per
trainare il veicolo rialzato sul lato opposto. Senza un’altezza dal terreno adeguata,
il veicolo potrebbe subire danni mentre viene trainato.
■ Per evitare di danneggiare il veicolo quando si effettua il traino con un carro
attrezzi con sollevatore
Non trainare mai con un carro attrezzi con sollevatore, né dalla parte anteriore né
dalla parte posteriore.
■ Per evitare di danneggiare il veicolo durante il traino di emergenza
Non assicurare cavi o catene ai componenti delle sospensioni.

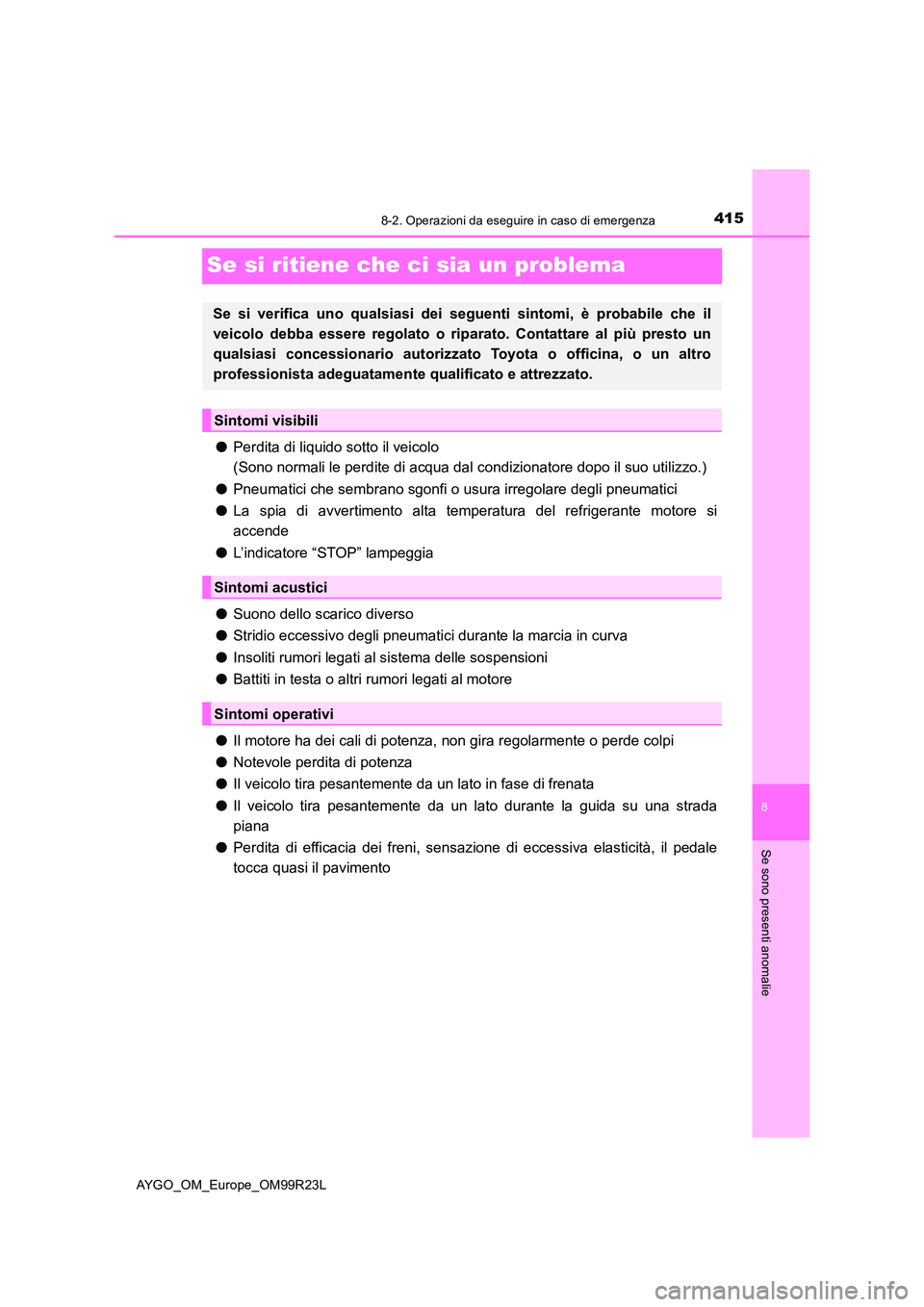

4158-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
AYGO_OM_Europe_OM99R23L
Se si ritiene che ci sia un problema
●Perdita di liquido sotto il veicolo
(Sono normali le perdite di acqua dal condizionatore dopo il suo utilizzo.)
● Pneumatici che sembrano sgonfi o usura irregolare degli pneumatici
● La spia di avvertimento alta temperatura del refrigerante motore si
accende
● L’indicatore “STOP” lampeggia
● Suono dello scarico diverso
● Stridio eccessivo degli pneumatici durante la marcia in curva
● Insoliti rumori legati al sistema delle sospensioni
● Battiti in testa o altri rumori legati al motore
● Il motore ha dei cali di potenza, non gira regolarmente o perde colpi
● Notevole perdita di potenza
● Il veicolo tira pesantemente da un lato in fase di frenata
● Il veicolo tira pesantemente da un lato durante la guida su una strada
piana
● Perdita di efficacia dei freni, sensazione di eccessiva elasticità, il pedale
tocca quasi il pavimento
Se si verifica uno qualsiasi dei seguenti sintomi, è probabile che il
veicolo debba essere regolato o riparato. Contattare al più presto un
qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Sintomi visibili
Sintomi acustici
Sintomi operativi

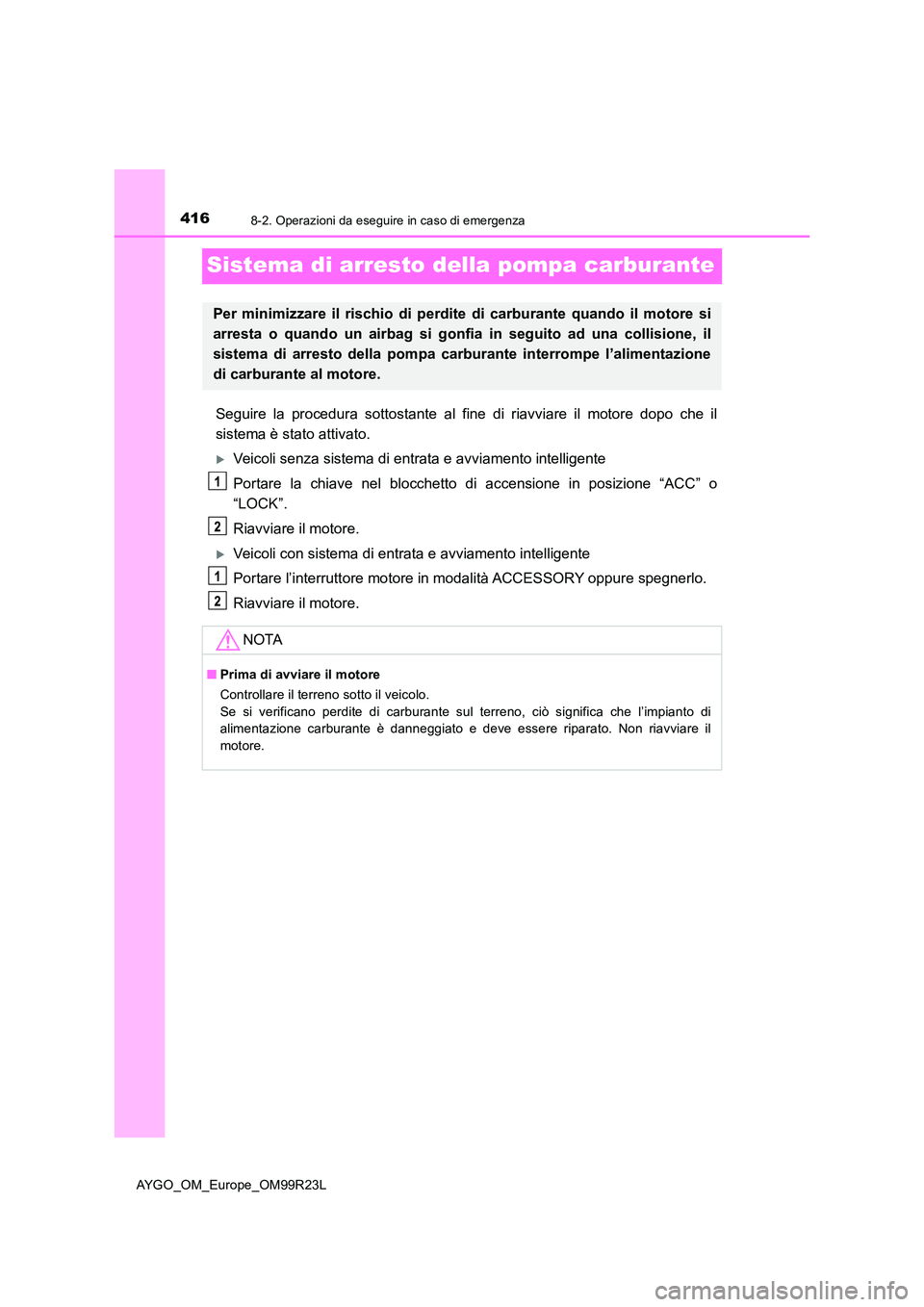

4168-2. Operazioni da eseguire in caso di emergenza
AYGO_OM_Europe_OM99R23L
Sistema di arresto della pompa carburante
Seguire la procedura sottostante al fine di riavviare il motore dopo che il
sistema è stato attivato.
Veicoli senza sistema di entrata e avviamento intelligente
Portare la chiave nel blocchetto di accensione in posizione “ACC” o
“LOCK”.
Riavviare il motore.
Veicoli con sistema di entrata e avviamento intelligente
Portare l’interruttore motore in modalità ACCESSORY oppure spegnerlo.
Riavviare il motore.
Per minimizzare il rischio di perdite di carburante quando il motore si
arresta o quando un airbag si gonfia in seguito ad una collisione, il
sistema di arresto della pompa car burante interrompe l’alimentazione
di carburante al motore.
NOTA
■ Prima di avviare il motore
Controllare il terreno sotto il veicolo.
Se si verificano perdite di carburante sul terreno, ciò significa che l’impianto di
alimentazione carburante è danneggiato e deve essere riparato. Non riavviare il
motore.
