4739-1. Caratteristiche
9
Caratteristiche del veicolo
AYGO_OM_Europe_OM99R23L
Il numero di identificazione del veicolo (VIN) o numero di telaio è
l’identificatore ufficiale di ogni veicolo. Questo è il numero di identificazione
primario per la vostra Toyota. Viene utilizzato per la registrazione della
proprietà del veicolo.
Questo numero è stampato sotto il
sedile anteriore destro.
Modelli 3 porte
Questo numero si trova anche
sull’etichetta del costruttore sul lato
destro del montante centrale.
Modelli 5 porte
Questo numero si trova anche
sull’etichetta del costruttore sul lato
destro del montante posteriore.
Numero di identificazione del veicolo

4749-1. Caratteristiche
AYGO_OM_Europe_OM99R23L
*: La capacità olio motore è una quantità di riferimento da utilizzare per il cambio
dell’olio. Portare il motore a temperatura di esercizio, quindi spegnerlo, attendere
più di 5 minuti e controllare il livello dell’olio sull’astina.
Motore
Modello1KR-FE
Tipo3 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa71,0  84,0 mm
Cilindrata998 cm3
Gioco delle valvole
(motore freddo)
Aspirazione: 0,145  0,235 mm
Scarico: 0,275  0,365 mm
Tensione della cinghia di
trasmissioneRegolazione automatica
Carburante
Tipo di carburante
Quando alla stazione di servizio si trova uno dei
seguenti tipi di marcatura per il carburante, utilizzare
esclusivamente il carburante con una delle seguenti
marcature.

Area UE:
Esclusivamente benzina senza piombo conforme alla
norma europea EN228
Eccetto area UE:
Solo benzina senza piombo
Numero di ottani (RON)95 o superiore
Capacità del serbatoio
carburante (Indicativa)35 litri
Sistema di lubrificazione
Capacità olio
(Scarico e rabbocco  Indicativa*)
Con filtro2,8 litri
Senza filtro2,6 litri

4759-1. Caratteristiche
9
Caratteristiche del veicolo
AYGO_OM_Europe_OM99R23L

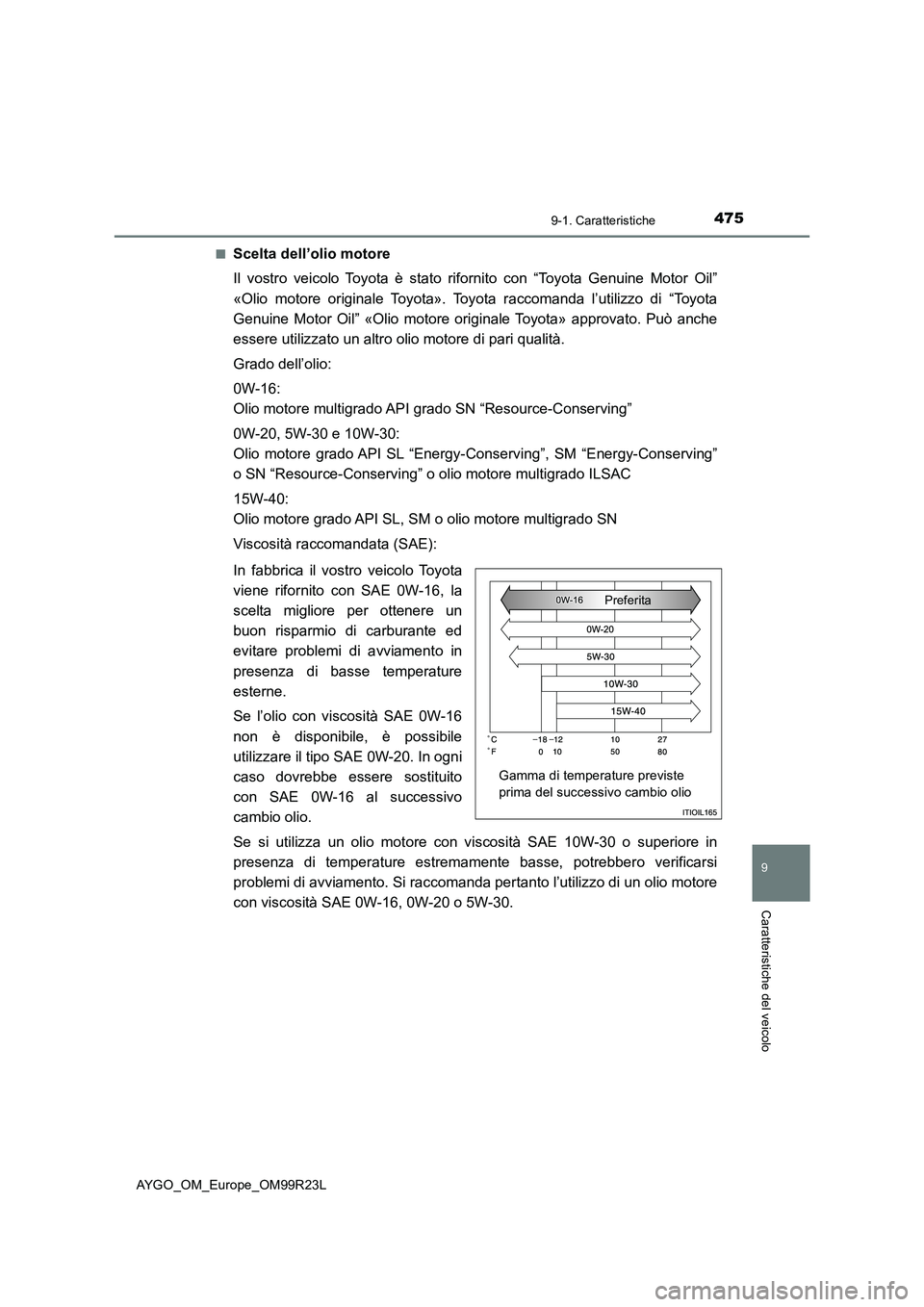

■Scelta dell’olio motore
Il vostro veicolo Toyota è stato rifornito con “Toyota Genuine Motor Oil”
«Olio motore originale Toyota». Toyota raccomanda l’utilizzo di “Toyota
Genuine Motor Oil” «Olio motore originale Toyota» approvato. Può anche
essere utilizzato un altro olio motore di pari qualità.
Grado dell’olio:
0W-16:
Olio motore multigrado API grado SN “Resource-Conserving”
0W-20, 5W-30 e 10W-30:
Olio motore grado API SL “Energy-Conserving”, SM “Energy-Conserving”
o SN “Resource-Conserving” o olio motore multigrado ILSAC
15W-40:
Olio motore grado API SL, SM o olio motore multigrado SN
Viscosità raccomandata (SAE):
In fabbrica il vostro veicolo Toyota
viene rifornito con SAE 0W-16, la
scelta migliore per ottenere un
buon risparmio di carburante ed
evitare problemi di avviamento in
presenza di basse temperature
esterne.
Se l’olio con viscosità SAE 0W-16
non è disponibile, è possibile
utilizzare il tipo SAE 0W-20. In ogni
caso dovrebbe essere sostituito
con SAE 0W-16 al successivo
cambio olio.
Se si utilizza un olio motore con viscosità SAE 10W-30 o superiore in
presenza di temperature estremamente basse, potrebbero verificarsi
problemi di avviamento. Si raccomanda pertanto l’utilizzo di un olio motore
con viscosità SAE 0W-16, 0W-20 o 5W-30.
Gamma di temperature previste
prima del successivo cambio olio
Preferita

4769-1. Caratteristiche
AYGO_OM_Europe_OM99R23L

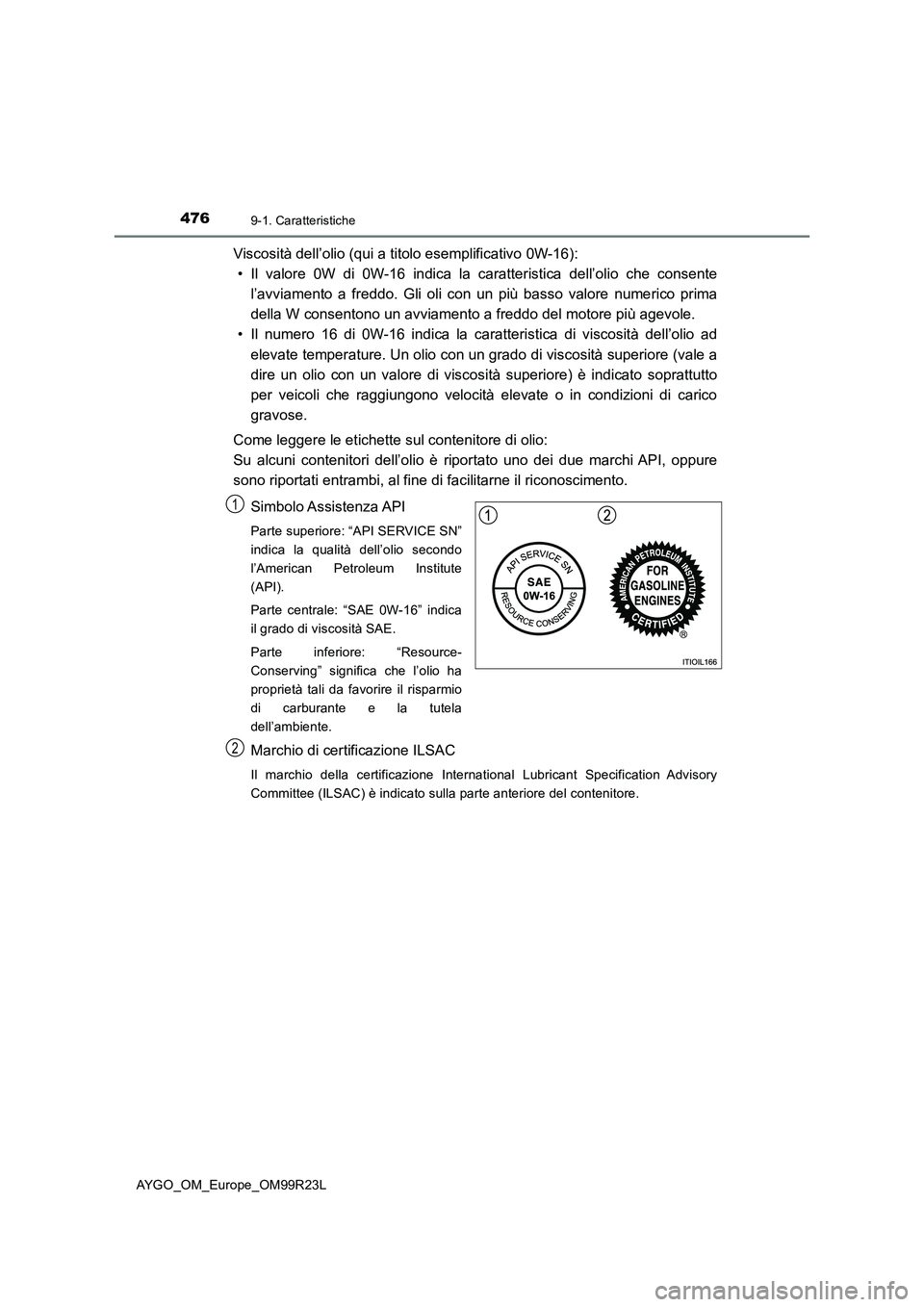

Viscosità dell’olio (qui a titolo esemplificativo 0W-16):
• Il valore 0W di 0W-16 indica la caratteristica dell’olio che consente
l’avviamento a freddo. Gli oli con un più basso valore numerico prima
della W consentono un avviamento a freddo del motore più agevole.
• Il numero 16 di 0W-16 indica la cara tteristica di viscosità dell’olio ad
elevate temperature. Un olio con un grado di viscosità superiore (vale a
dire un olio con un valore di viscosità superiore) è indicato soprattutto
per veicoli che raggiungono velocità elevate o in condizioni di carico
gravose.
Come leggere le etichette sul contenitore di olio:
Su alcuni contenitori dell’olio è riportato uno dei due marchi API, oppure
sono riportati entrambi, al fine di facilitarne il riconoscimento.
Simbolo Assistenza API
Parte superiore: “API SERVICE SN”
indica la qualità dell’olio secondo
l’American Petroleum Institute
(API).
Parte centrale: “SAE 0W-16” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-
Conserving” significa che l’olio ha
proprietà tali da favorire il risparmio
di carburante e la tutela
dell’ambiente.
Marchio di certificazione ILSAC
Il marchio della certificazione International Lubricant Specification Advisory
Committee (ILSAC) è indicato sulla parte anteriore del contenitore.
1
2

4779-1. Caratteristiche
9
Caratteristiche del veicolo
AYGO_OM_Europe_OM99R23L

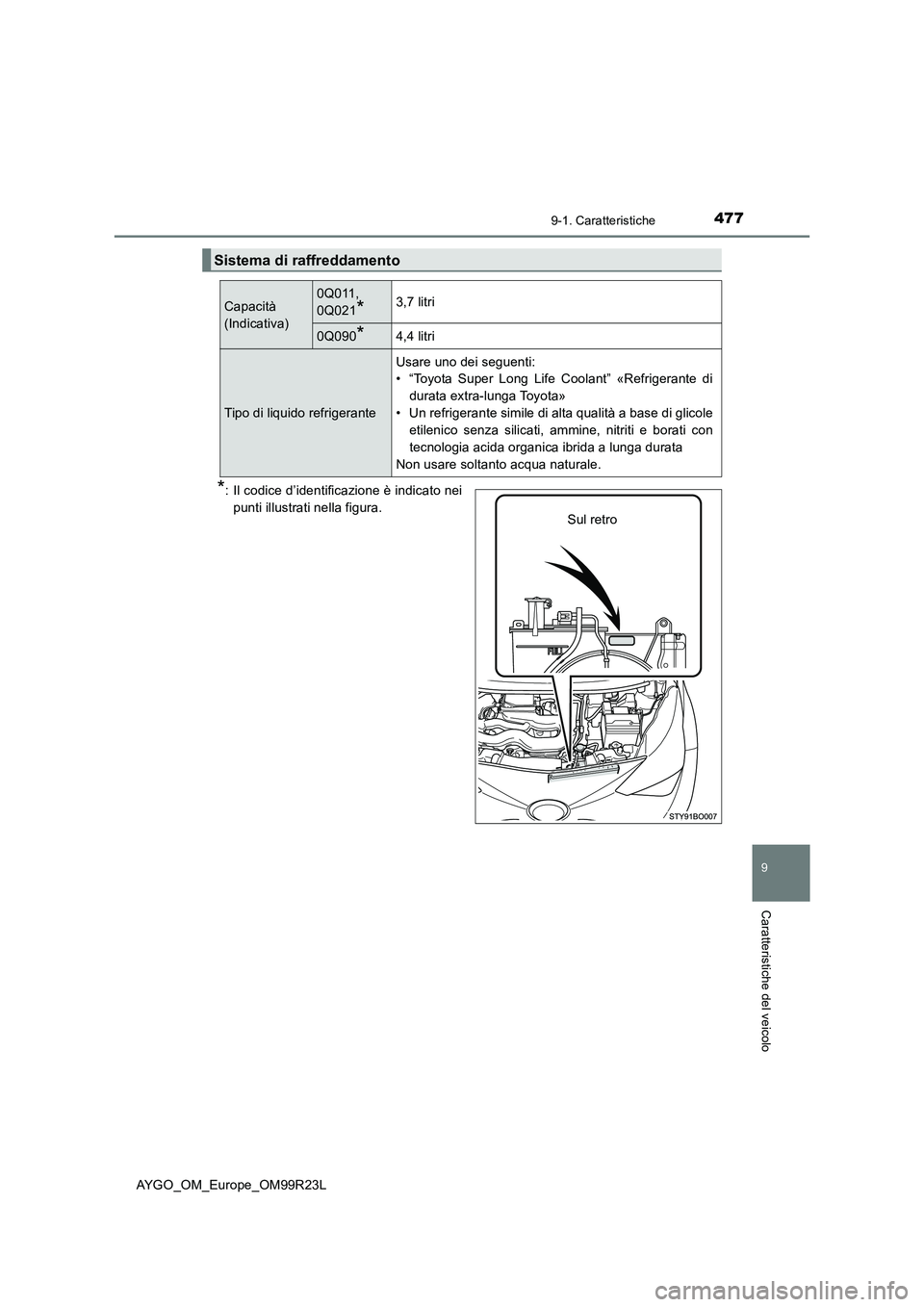

*: Il codice d’identificazione è indicato nei
punti illustrati nella figura.
Sistema di raffreddamento
Capacità
(Indicativa)
0Q011,
0Q021*3,7 litri
0Q090*4,4 litri
Tipo di liquido refrigerante
Usare uno dei seguenti:
• “Toyota Super Long Life Coolant” «Refrigerante di
durata extra-lunga Toyota»
• Un refrigerante simile di alta qualità a base di glicole
etilenico senza silicati, ammine, nitriti e borati con
tecnologia acida organica ibrida a lunga durata
Non usare soltanto acqua naturale.
Sul retro

4789-1. Caratteristiche
AYGO_OM_Europe_OM99R23L

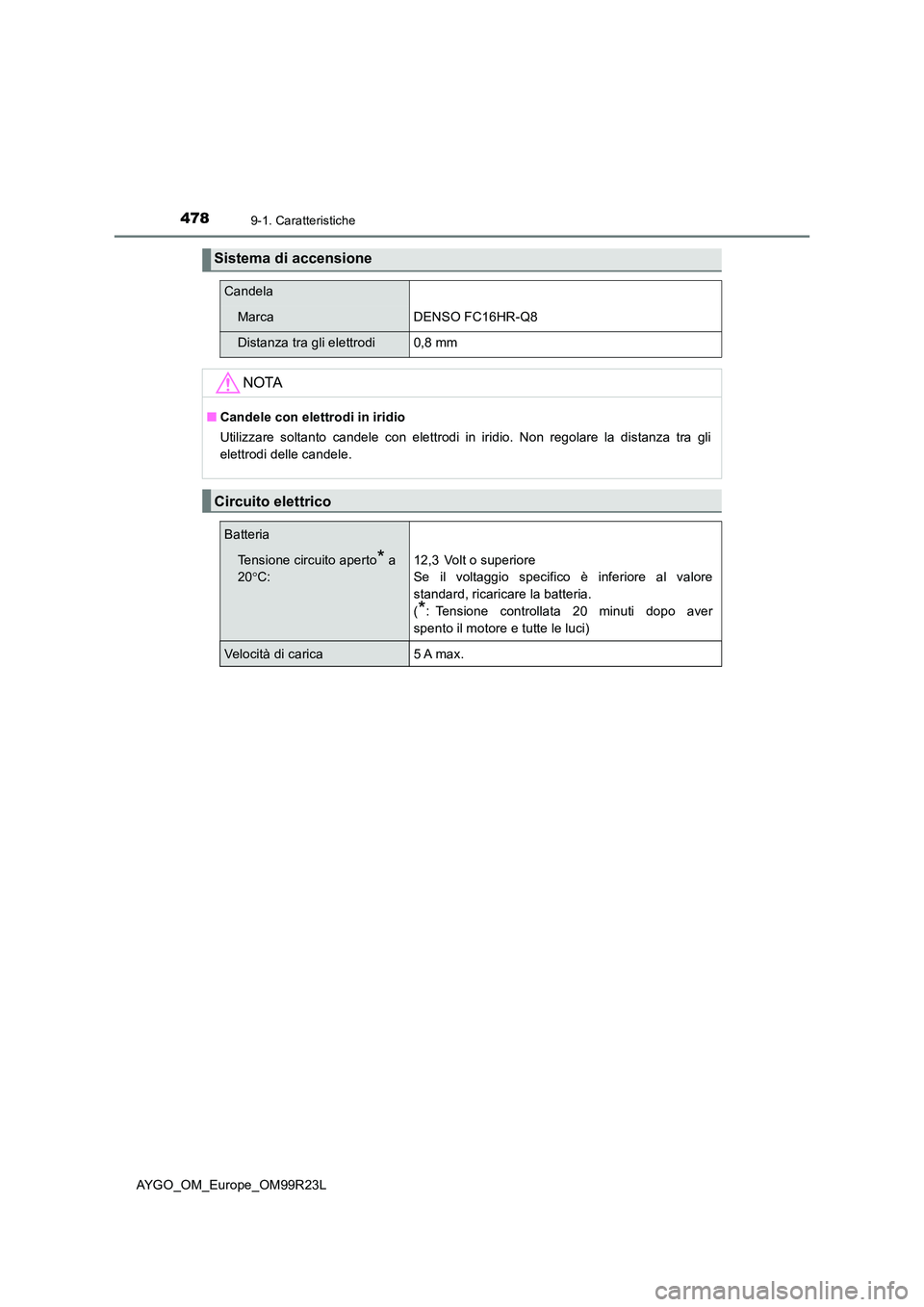

Sistema di accensione
Candela
MarcaDENSO FC16HR-Q8
Distanza tra gli elettrodi0,8 mm
NOTA
■Candele con elettrodi in iridio
Utilizzare soltanto candele con elettrodi in iridio. Non regolare la distanza tra gli
elettrodi delle candele.
Circuito elettrico
Batteria
Tensione circuito aperto* a
20 C:
12,3 Volt o superiore
Se il voltaggio specifico è inferiore al valore
standard, ricaricare la batteria.
(*: Tensione controllata 20 minuti dopo aver
spento il motore e tutte le luci)
Velocità di carica5 A max.

4799-1. Caratteristiche
9
Caratteristiche del veicolo
AYGO_OM_Europe_OM99R23L
Cambio manuale (incluso il differenziale anteriore)
Capacità olio cambio (Indicativa)1,7 litri
Tipo di olio per cambio
“TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” «Olio per Cambio Manuale
Originale TOYOTA LV GL-4 75W» o
equivalente
NOTA
■ Olio per cambio manuale
● Si fa presente che, a seconda delle particolari caratteristiche dell’olio per il cambio
utilizzato o delle condizioni di funzionamento, il rumore al minimo, la sensazione
nei passaggi marcia e/o l’efficienza in termini di consumi del carburante potrebbero
risultare diversi o modificati e, nel caso peggiore, potrebbero essere provocati
danni al cambio del veicolo. Per ottenere prestazioni ottimali, Toyota raccomanda
l’uso di “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W” «Olio per
Cambio Manuale Originale TOYOTA LV GL-4 75W».
● Il vostro veicolo Toyota viene rifornito in fabbrica di “TOYOTA Genuine Manual
Transmission Gear Oil LV GL-4 75W” «Olio per Cambio Manuale Originale
TOYOTA LV GL-4 75W». Utilizzare l’olio approvato Toyota “TOYOTA Genuine
Manual Transmission Gear Oil LV GL-4 75W” «Olio per Cambio Manuale LV GL-4
75W originale TOYOTA» o un olio di qualità equivalente che soddisfi i requisiti delle
specifiche di cui sopra. Per ulteriori dettagli, contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
Frizione
Corsa di riserva per l’usura del pedale
della frizione28  48 mm
Corsa residua38,1  62,1 mm

4809-1. Caratteristiche
AYGO_OM_Europe_OM99R23L

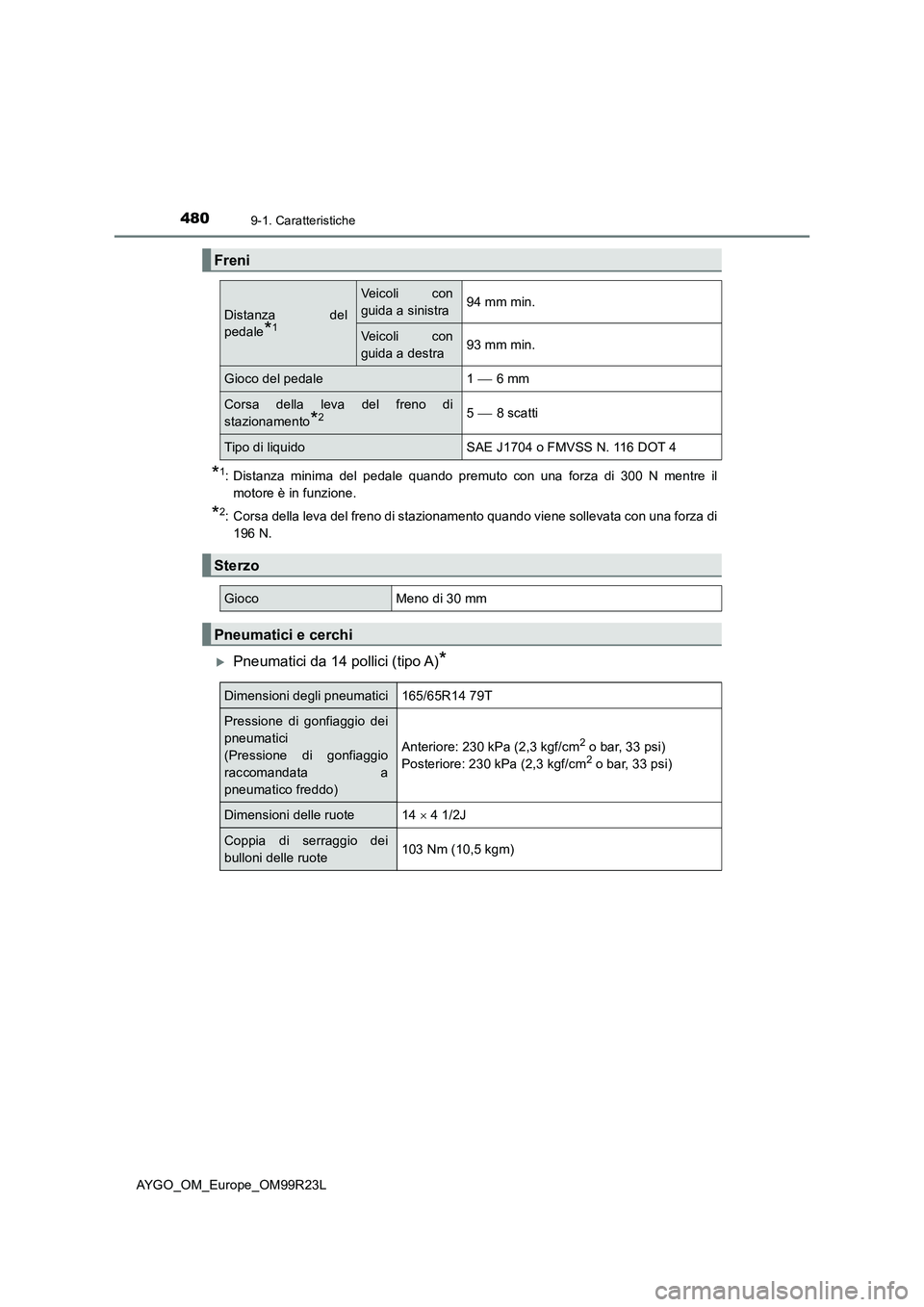

*1: Distanza minima del pedale quando premuto con una forza di 300 N mentre il
motore è in funzione.
*2: Corsa della leva del freno di stazionamento quando viene sollevata con una forza di
196 N.
Pneumatici da 14 pollici (tipo A)*
Freni
Distanza del
pedale*1
Veicoli con
guida a sinistra94 mm min.
Veicoli con
guida a destra93 mm min.
Gioco del pedale1  6 mm
Corsa della leva del freno di
stazionamento*25  8 scatti
Tipo di liquidoSAE J1704 o FMVSS N. 116 DOT 4
Sterzo
GiocoMeno di 30 mm
Pneumatici e cerchi
Dimensioni degli pneumatici165/65R14 79T
Pressione di gonfiaggio dei
pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
Anteriore: 230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Posteriore: 230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Dimensioni delle ruote14  4 1/2J
Coppia di serraggio dei
bulloni delle ruote103 Nm (10,5 kgm)
