2019 Peugeot Partner Betriebsanleitung (in German)

63
Schieben Sie niemals die Hand unter die
Sitzfläche, um dabei zu helfen, den Sitz
nach unten oder nach oben zu drücken; es
besteht Quetschgefahr für die Finger.
Ver wenden Sie immer nur den Gur t.
Vor diesen Arbeiten sicherstellen, dass
nichts die beweglichen Elemente und ihre
Verriegelung blockiert.
Umgeklappte Position
In dieser Position können hohe Ladungen im
Führerhaus transportiert werden.
Um den Sitz zurückzustellen, drücken Sie auf
den gelben Hebel unter dem Sitz und senken
das Ganze ab, bis der Sitz im Boden einrastet. F

H
eben Sie den gelben Hebel unten am
Sitz an und heben Sie die Baugruppe in
die eingeklappte Position (Sitz gegen die
Rückenlehne angehoben), bis sie einrastet.
Schieben Sie niemals die Hand unter die
Sitzfläche, um dabei zu helfen, den Sitz nach
unten oder nach oben zu drücken; es besteht
Quetschgefahr für die Finger.
Legen Sie Ihre Hand auf das Vorder teil der
Sitzfläche.
Stellen Sie vor Ausführung dieser Bewegung
sicher, dass nichts die beweglichen Elemente
und ihre Verriegelung blockiert.
Rückbank
Aus Sicherheitsgründen dürfen
Einstellungen des Sitzes nur bei stehendem
Fahrzeug durchgeführt werden.
Umklappen der Rückenlehnen
Zunächst:
F s enken Sie die Kopfstützen der
Rückenlehnen ab,
F

s
chieben Sie gegebenenfalls die
Vordersitze nach vorne,
F

ü
berprüfen Sie, dass nichts und niemand
das Einklappen der Rückenlehnen
behindert (Kleidung, Gepäck usw.),
F

ü
berprüfen Sie, dass die Sicherheitsgurte
richtig entlang der Rückenlehnen anliegen. Das Umklappen der Rückenlehne
wird von einem leichten Absenken der
entsprechenden Sitzfläche begleitet.
Bei entriegelter Rückenlehne ist die rote
Markierung in den Entriegelungshebeln
der äußeren Sitze sichtbar.
F
D
rehen Sie den Hebel 1 zur Entriegelung
der Rückenlehne.
F

B
ringen Sie die Rückenlehne in die
waagerechte Position.
3
Ergonomie und Komfort

64
Rückenlehnen wieder
zurückklappen
Überprüfen Sie zunächst, dass die
seitlichen Sicherheitsgurte richtig vertikal
an der Seite der Verriegelungsringe der
Rückenlehnen anliegen.
F

St
ellen Sie die Rückenlehne wieder
hoch und drücken Sie kräftig, um das
Verriegelungssystem auszulösen.
F

S
tellen Sie sicher, dass die rote Markierung
im Entriegelungshebel 1 nicht mehr zu
sehen ist.
F

Ü
berprüfen Sie, dass die seitlichen
Sicherheitsgurte während des Manövers
nicht eingeklemmt werden.
Einstellung der Kopfstütze
in der Höhe
Die Rasten im Gestänge der
Kopfstütze verhindern, dass sich
diese von selbst absenkt; dies ist eine
Sicherheitskomponente bei einem
Aufprall.
Bei richtiger Einstellung befindet sich
der obere Rand der Kopfstütze in Höhe
der Schädeldecke.
Fahren Sie niemals ohne Kopfstützen; die
Kopfstützen müssen eingesetzt und richtig
eingestellt sein.
Fahren Sie niemals mit Fahrgästen auf
den Rücksitzen, wenn die Kopfstützen
ausgebaut sind. Die Kopfstützen
müssen ordnungsgemäß eingebaut und
hochgestellt sein.
Für weitere Informationen zu den
Sicherheitsgurten siehe entsprechende
Rubrik.
F

Z
iehen Sie die Kopfstütze zum Anbringen
bis zum Anschlag hoch (Kerbe).
F

U
m sie zu entfernen, drücken Sie auf den
Riegel A und ziehen Sie sie nach oben.
F

U
m sie wieder einzubauen, führen Sie
das Gestänge der Kopfstütze in die
Öffnungen ein und zwar in Achsrichtung der
Rückenlehne.
F

Z
um Tieferstellen drücken Sie gleichzeitig
auf die Arretierung A und auf die
Kopfstütze.
Innenausstattung
Fußmatten
Anbringen
Benutzen Sie, wenn Sie die Fußmatte auf der
Fahrerseite zum ersten Mal anbringen, nur die
mitgelieferten Befestigungen.
Die anderen Fußmatten werden einfach auf
den Bodenbelag gelegt.
Entfernen
Um die Fußmatte auf der Fahrerseite zu entfernen:
F s chieben Sie den Sitz so weit wie möglich
zurück,
F

lös
en Sie die Befestigungen,
F

en
tfernen Sie die Fußmatte.
Ergonomie und Komfort

65
Wieder einsetzen
Um die Fußmatte auf der Fahrerseite wieder einzusetzen, gehen sie wie folgt vor:F Bringen Sie die Fußmatte in die richtige Position.
F

D
rücken Sie die Befestigungen wieder an.
F

V
ergewissern Sie sich, dass die Fußmatte
sicher befestigt ist.
Um jedes Blockieren des Pedalwerks zu
vermeiden:
-

B
enutzen Sie bitte nur Fußmatten,
die auf die im Fahrzeug vorhandenen
Befestigungen passen; diese Befestigungen
müssen grundsätzlich verwendet werden.
-
L

egen Sie niemals mehrere Fußmatten
übereinander.
Die Ver wendung einer nicht von PEUGEOT
zugelassenen Fußmatte kann den Zugang
zu den Pedalen behindern und den Betrieb
des Geschwindigkeitsreglers/-begrenzers
beeinträchtigen.
Die von PEUGEOT zugelassenen Fußmatten
sind mit zwei Befestigungen unter dem Sitz
ausgestattet.
Dachablage
Sie befindet sich oberhalb der Sonnenblenden
und ermöglicht das Verstauen verschiedener
Gegenstände.
12V-Anschluss/Anschlüsse
(Je nach Ausführung)
F Um ein Zubehörteil mit 12V-Betriebsspannung (maximale Leistung: 120 W) anzuschließen,
entfernen Sie die Abdeckung und schließen Sie
einen geeigneten Adapter an.
Beachten Sie die maximale Leistung des
Anschlusses (ansonsten besteht die Gefahr
der Beschädigung Ihres Zubehörteils).
Der Anschluss eines von PEUGEOT
nicht zugelassenen elektrischen Geräts,
z.B.
ein Ladegerät mit USB-Anschluss,
kann Funktionsstörungen der elektrischen
Bauteile des Fahrzeugs verursachen,
beispielsweise einen schlechten
Radioempfang oder eine Anzeigestörung
auf den Bildschirmen.
USB-Anschluss/Anschlüsse
(Je nach Ausführung)
An diese Anschlüsse kann ein mobiles Gerät
zum Aufladen angeschlossen werden, z.B.


ein
digitaler Audioplayer ähnlich einem iPod
®.
Sie lesen auch Audiodateien, die an Ihr
Audiosystem weitergeleitet werden, um
sie über die Lautsprecher Ihres Fahrzeugs
abzuspielen.
Sie können diese Dateien entweder über die
Bedienungsschalter am Lenkrad oder über die
Bedienelemente des Touchscreens steuern.
3
Ergonomie und Komfort

66
AC 220V
50Hz120W
220V/50-Hz-Anschluss
Ein 220V/50-Hz-Anschluss (maximale
Leistungsaufnahme: 120
W) befindet sich in
der Mittelkonsole.
Der Anschluss funktioniert bei laufendem
Motor sowie im STOP-Modus der STOP &
START-Funktion.
F

N
ehmen Sie den Deckel ab.
F

Ü
berprüfen Sie, ob die Kontrollleuchte grün
aufleuchtet.
F

S
chließen Sie Ihr Multimediagerät oder
jedes andere elektronische Gerät an
(Ladegerät des Mobiltelefons, Notebook,
CD-DVD-Player, Flaschenwärmer usw.).
Während sich das USB-Gerät in
Anwendung befindet, wird es automatisch
geladen.
Eine Meldung erscheint, wenn der
Verbrauch des mobilen Geräts höher als
die vom Fahrzeug zur Ver fügung gestellte
Amperezahl ist.
Für weitere Informationen zur Benutzung
dieses Gerätes siehe die Rubrik Audio-
Anlage und Telematik
.
Hieran können Sie auch ein
Smartphone über MirrorLink
TM-,
Android Auto®- oder CarPlay®-
Verbindung anschließen, um
bestimmte Anwendungen des
Smartphones auf dem Touchscreen
zu nutzen.
Bei einer Funktionsstörung des Anschlusses
blinkt die grüne Kontrollleuchte.
Lassen Sie das System von einem Vertreter
des PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Schließen Sie jeweils nur ein Gerät am
Anschluss an (keine Verlängerungskabel oder
Mehrfachsteckdosen).
Schließen Sie ausschließlich Geräte der
Isolationsklasse II an (auf dem Gerät
angegeben).
Verwenden Sie keine Geräte mit Metallgehäuse
(elektrischer Rasierapparat usw.).
Aus Sicherheitsgründen wird bei erhöhtem
Stromverbrauch und wenn das elektrische
System des Fahrzeugs dies er fordert (spezielle
Witterungsverhältnisse, elektrische Überlastung
usw.), die Stromzufuhr am Anschluss
unterbrochen; die grüne Kontrollleuchte erlischt.
Induktive Smartphone-
Ladestation
Mit diesem System können tragbare Geräte wie
Smartphones kabellos geladen werden, indem
das Prinzip der magnetischen Induktion gemäß
der Norm Qi 1.1 genutzt wird.
Das aufzuladende Gerät muss mit der Norm
Qi kompatibel sein, entweder durch seine
Konzipierung oder mithilfe eines kompatiblen
Etuis bzw. einer kompatiblen Hülle.
Der Ladebereich wird durch das Symbol Qi
angezeigt.
Für die besten Ergebnisse ist ein Original-
Herstellerkabel oder ein vom Hersteller
zugelassenes Kabel zu verwenden.
Sie können diese Anwendungen entweder über
die Bedienungsschalter am Lenkrad oder über
die Bedienelemente des Audiosystems steuern.
Ergonomie und Komfort

67
Aufladen
F Überprüfen Sie zunächst, dass der Ladebereich frei ist.
F

L
egen Sie das Gerät in die Mitte des
Ladebereichs.
Das System ist nicht dafür ausgelegt,
mehrere Geräte gleichzeitig aufzuladen.
F

S
obald das Gerät erkannt wird, leuchtet die
Kontrollleuchte der Ladestation grün.
F

D
er Akku des tragbaren Geräts wird nun
aufgeladen.
F

S
obald die Batterie vollständig geladen ist,
erlischt die Kontrollleuchte der Ladestation. Lassen Sie während des Ladevorgangs
keine metallischen Gegenstände
(Münzen, Schlüssel, Fernbedienung
des Fahrzeugs usw.) im Ladebereich
liegen. Gefahr der Überhitzung oder der
Unterbrechung des Ladevorgangs!Funktionskontrolle
Der Status der Ladekontrollleuchte ermöglicht
es, den Betrieb der Ladestation zu ver folgen.
LadekontrollleuchteBedeutung
Aus Motor ausgeschaltet.
Kein kompatibles Gerät
erkannt.
Ladevorgang beendet.
Grün
ununterbrochen Kompatibles Gerät
erkannt.
Wird geladen.
Orange blinkt Unbekannter Gegenstand
im Ladebereich erkannt.
Gerät liegt nicht mittig im
Ladebereich.
Ladehalterung
Wenn die Kontrollleuchte orange aufleuchtet:
-
E ntfernen Sie das Gerät und legen Sie es
erneut in die Mitte des Ladebereichs.
oder
-

E
ntfernen Sie das Gerät und versuchen Sie
es eine Viertelstunde später erneut.
Wenn das Problem weiter besteht, lassen
Sie das System von einem Vertreter des
PEUGEOT-Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen.
Betrieb
Der Ladevorgang erfolgt bei laufendem Motor und
im STOP-Modus des STOP & START-Systems.
Der Ladevorgang wird vom Smartphone gesteuert.
Bei Modellen mit Keyless-System kann der
Betrieb der Ladestation vorübergehend gestört
sein, wenn eine Tür geöffnet oder die Zündung
ausgeschaltet wird. Orange
ununterbrochen
Funktionsstörung der
Ladeanzeige des Geräts.
Der Akku des Geräts hat
eine zu hohe Temperatur.
Funktionsstörung des
Ladegeräts.
3
Ergonomie und Komfort

68

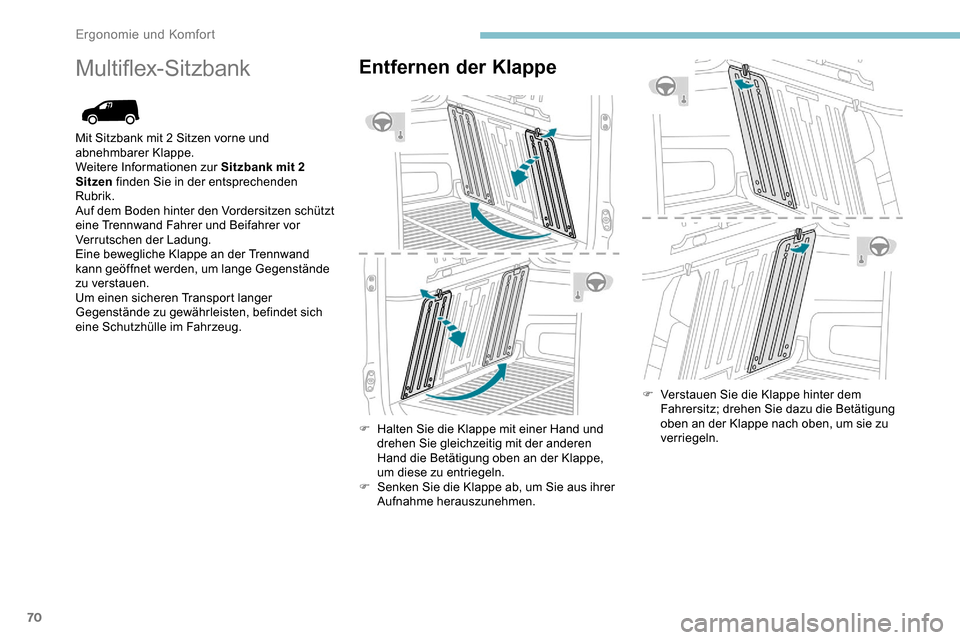

Auf dem Boden hinter den Vordersitzen schützt
eine vertikale Trennwand Fahrer und Beifahrer
beim Verrutschen der Ladung.
Stahl- oder Glastrennwände trennen den
Ladebereich von der Fahrerkabine.Beim Waschen Ihres Fahrzeugs,
niemals eine Waschpistole innen direkt
verwenden.
BefestigungsösenNutzen Sie die Verzurrösen hinten am Boden,
um das Ladegut zu sichern.
Aus Gründen der Sicherheit bei starkem
Abbremsen empfiehlt es sich, die schwersten
Gegenstände weiter vorne zum Fahrerhaus hin
zu verstauen.
Es empfiehlt sich, die Ladung mit Hilfe der
Ösen auf dem Boden festzuzurren, damit sie
nicht verrutschen kann.Beim Waschen Ihres Fahrzeugs,
niemals eine Waschpistole innen direkt
verwenden.
Empfehlungen bezüglich
Ladung
Das Gewicht der Ladung muss dem
Gesamtzuggewicht entsprechen.
Weitere Informationen zu den
Technischen Daten und Anhängelasten
entnehmen Sie der entsprechenden
Rubrik.
Bei Benutzung eines Transportsystems
(Dachreling/Dachgepäckträger), halten
Sie die maximale Belastbarkeit dieser
Systeme ein.
Für weitere Informationen zu
Dachreling/Dachgepäckträger siehe
entsprechenden Abschnitt.
Vergewissern Sie sich, dass Größe,
Form und Volumen der transportierten
Ladung den Vorschriften der
Straßenverkehrsordnung und der
Verkehrssicherheit entsprechen und die
Sicht des Fahrers nicht beeinträchtigen.
Ergonomie und Komfort

69
Sichern Sie alle Teile der Ladung mit
den Befestigungsösen am Boden der
Ladefläche.
Weitere Informationen zur
Innenausstattung und zu den
Befestigungsösen finden Sie in der
entsprechenden Rubrik. Um Verletzungen und Unfälle zu
verhindern, muss die Last so stabil
befestigt sein, dass sie nicht rutschen,
umfallen, herunter- oder hinausfallen
kann. Zu diesem Zweck dür fen nur
Haltegurte verwendet werden, die
aktuellen Standards entsprechen (z.
B:
DIN).
Für mehr Informationen zu Haltegurten
lesen Sie die Herstelleranweisungen.
Zwischen den einzelnen Teilen der
Ladung darf kein Freiraum bestehen.
Wenn die Gefahr besteht, dass die
Ladung verrutschen kann, darf zwischen
Ladung und Innenverkleidung des
Fahrzeugs kein Freiraum bestehen.
Sichern Sie die Ladung mit Gurten
und optimieren Sie die Stabilität mit
entsprechenden Hilfsmitteln (Keilen,
Holzklötzen oder Füllmaterial).
Beim Waschen Ihres Fahrzeugs,
niemals eine Waschpistole innen direkt
verwenden.
Für die Multiflex-Sitzbank und
das erweitertes Führerhaus
Platzieren Sie keine scharfen oder spitzen
Gegenstände unter der Schutzabdeckung, um
Beschädigungen der Abdeckung zu vermeiden.
Legen Sie keine Gegenstände auf dem
Armaturenbrett ab.
Platzieren Sie keine kurzen oder schweren
Gegenstände unter der Schutzabdeckung;
verwenden Sie wenn möglich den Ladebereich.
Die Last muss gleichmäßig im
Ladebereich verteilt sein, sodass das
Fahren des Fahrzeugs nicht beeinträchtigt
wird.
Platzieren Sie die Ladung nahe an den
Seitenwänden oder drücken Sie sie
gegen die Seitenwände zwischen den
Radkästen.
Es wird jedoch aus Gründen der
Sicherheit bei starkem Abbremsen
empfohlen, schwere Gegenstände so nah
wie möglich am Fahrerhaus zu platzieren. Deaktivieren Sie den
Beifahrer-Front-Airbag
beim Transportieren von
langen Gegenständen.
Weitere Informationen zum Thema
Deaktivieren des Beifahrer-Front-
Airbags siehe entsprechenden Abschnitt.
Verankern Sie nichts an der Trennwand
und hängen Sie keine Gegenstände
daran.
Achten Sie zu Ihrer Sicherheit darauf,
dass kleine Gegenstände nicht durch
die Spalten von etwa 3
cm zwischen
der Trennwand und der Karosserie des
Fahrzeugs rutschen.
3
Ergonomie und Komfort

70
Multiflex-SitzbankEntfernen der Klappe
F Halten Sie die Klappe mit einer Hand und drehen Sie gleichzeitig mit der anderen
Hand die Betätigung oben an der Klappe,
um diese zu entriegeln.
F

S
enken Sie die Klappe ab, um Sie aus ihrer
Aufnahme herauszunehmen. F

V
erstauen Sie die Klappe hinter dem
Fahrersitz; drehen Sie dazu die Betätigung
oben an der Klappe nach oben, um sie zu
verriegeln.
Mit Sitzbank mit 2 Sitzen vorne und
abnehmbarer Klappe.
Weitere Informationen zur Sitzbank mit 2
Sitzen
finden Sie in der entsprechenden
Rubrik.
Auf dem Boden hinter den Vordersitzen schützt
eine Trennwand Fahrer und Beifahrer vor
Verrutschen der Ladung.
Eine bewegliche Klappe an der Trennwand
kann geöffnet werden, um lange Gegenstände
zu verstauen.
Um einen sicheren Transport langer
Gegenstände zu gewährleisten, befindet sich
eine Schutzhülle im Fahrzeug.
Ergonomie und Komfort
