2019 Peugeot Partner Betriebsanleitung (in German)

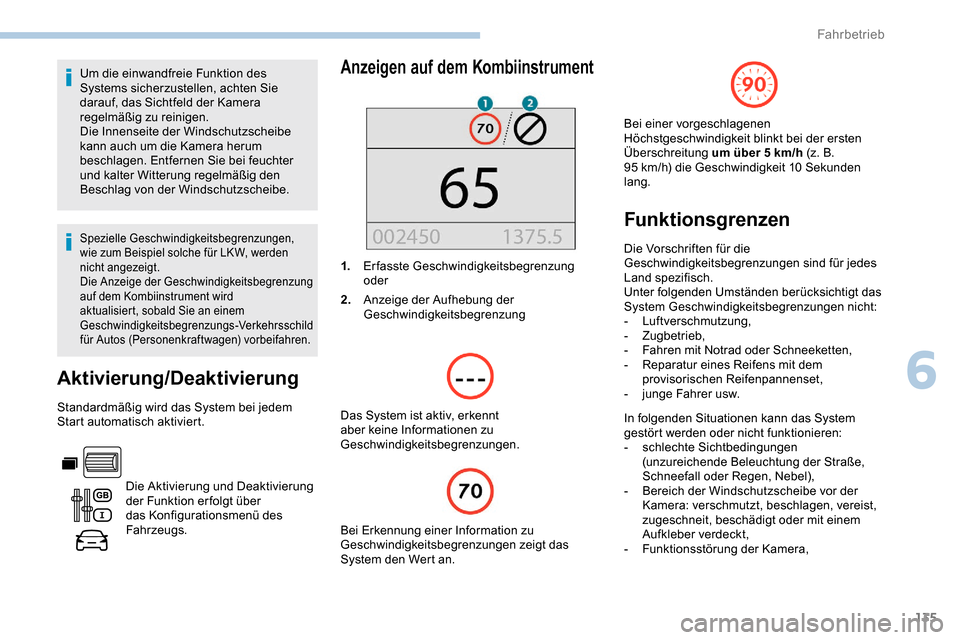

135
Um die einwandfreie Funktion des
Systems sicherzustellen, achten Sie
darauf, das Sichtfeld der Kamera
regelmäßig zu reinigen.
Die Innenseite der Windschutzscheibe
kann auch um die Kamera herum
beschlagen. Entfernen Sie bei feuchter
und kalter Witterung regelmäßig den
Beschlag von der Windschutzscheibe.
Spezielle Geschwindigkeitsbegrenzungen,
wie zum Beispiel solche für LK W, werden
nicht angezeigt.
Die Anzeige der Geschwindigkeitsbegrenzung
auf dem Kombiinstrument wird
aktualisiert, sobald Sie an einem
Geschwindigkeitsbegrenzungs-Verkehrsschild
für Autos (Personenkraftwagen) vorbeifahren.
Aktivierung/Deaktivierung
Standardmäßig wird das System bei jedem
Start automatisch aktiviert.Die Aktivierung und Deaktivierung
der Funktion er folgt über
das Konfigurationsmenü des
Fahrzeugs.
Anzeigen auf dem Kombiinstrument
1.Erfasste Geschwindigkeitsbegrenzung
oder
2. Anzeige der Aufhebung der
Geschwindigkeitsbegrenzung
Das System ist aktiv, erkennt
aber keine Informationen zu
Geschwindigkeitsbegrenzungen.
Bei Erkennung einer Information zu
Geschwindigkeitsbegrenzungen zeigt das
System den Wert an.
Funktionsgrenzen
Die Vorschriften für die
Geschwindigkeitsbegrenzungen sind für jedes
Land spezifisch.
Unter folgenden Umständen berücksichtigt das
System Geschwindigkeitsbegrenzungen nicht:
-

Luftverschmutzung,
-


Zugbetrieb,
-

F
ahren mit Notrad oder Schneeketten,
-

R
eparatur eines Reifens mit dem
provisorischen Reifenpannenset,
-
ju

nge Fahrer usw.
Bei einer vorgeschlagenen
Höchstgeschwindigkeit blinkt bei der ersten
Überschreitung um über 5
km/h (z. B.
95 km/h) die Geschwindigkeit 10 Sekunden
lang.
In folgenden Situationen kann das System
gestört werden oder nicht funktionieren:
-
s

chlechte Sichtbedingungen
(unzureichende Beleuchtung der Straße,
Schneefall oder Regen, Nebel),
-
B

ereich der Windschutzscheibe vor der
Kamera: verschmutzt, beschlagen, vereist,
zugeschneit, beschädigt oder mit einem
Aufkleber verdeckt,
-
F

unktionsstörung der Kamera,
6
Fahrbetrieb

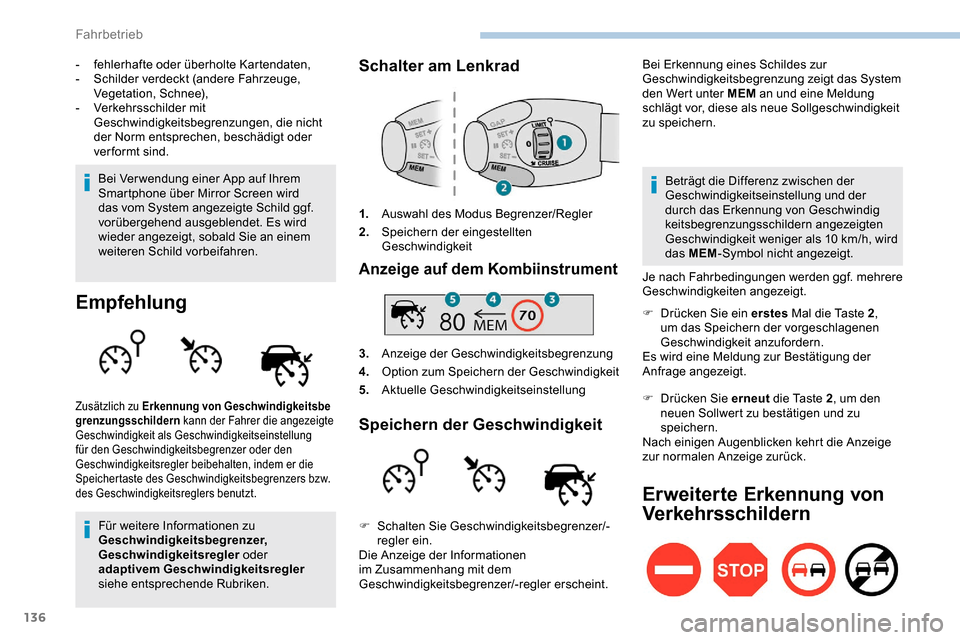

136
- fehlerhafte oder überholte Kartendaten,
- Schilder verdeckt (andere Fahrzeuge,
Vegetation, Schnee),
-
V

erkehrsschilder mit
Geschwindigkeitsbegrenzungen, die nicht
der Norm entsprechen, beschädigt oder
verformt sind.
Bei Verwendung einer App auf Ihrem
Smartphone über Mirror Screen wird
das vom System angezeigte Schild ggf.
vorübergehend ausgeblendet. Es wird
wieder angezeigt, sobald Sie an einem
weiteren Schild vorbeifahren.
Empfehlung
Für weitere Informationen zu
Geschwindigkeitsbegrenzer,
Geschwindigkeitsregler oder
adaptivem Geschwindigkeitsregler
siehe entsprechende Rubriken.
Schalter am Lenkrad
1. Auswahl des Modus Begrenzer/Regler
2. Speichern der eingestellten
Geschwindigkeit
Anzeige auf dem Kombiinstrument
3.Anzeige der Geschwindigkeitsbegrenzung
4. Option zum Speichern der Geschwindigkeit
5. Aktuelle Geschwindigkeitseinstellung
Speichern der Geschwindigkeit
Bei Erkennung eines Schildes zur
Geschwindigkeitsbegrenzung zeigt das System
den Wert unter MEM an und eine Meldung
schlägt vor, diese als neue Sollgeschwindigkeit
zu speichern.
Zusätzlich zu Erkennung von Geschwindigkeitsbe
grenzungsschildern kann der Fahrer die angezeigte
Geschwindigkeit als Geschwindigkeitseinstellung
für den Geschwindigkeitsbegrenzer oder den
Geschwindigkeitsregler beibehalten, indem er die
Speichertaste des Geschwindigkeitsbegrenzers bzw.
des Geschwindigkeitsreglers benutzt.
Beträgt die Differenz zwischen der
Geschwindigkeitseinstellung und der
durch das Erkennung von Geschwindig
keitsbegrenzungsschildern angezeigten
Geschwindigkeit weniger als 10
km/h, wird
das MEM -Symbol nicht angezeigt.
Je nach Fahrbedingungen werden ggf. mehrere
Geschwindigkeiten angezeigt.
F

D
rücken Sie ein erstes Mal die Taste 2,
um das Speichern der vorgeschlagenen
Geschwindigkeit anzufordern.
Es wird eine Meldung zur Bestätigung der
Anfrage angezeigt.
F

D
rücken Sie erneut die Taste 2, um den
neuen Sollwert zu bestätigen und zu
speichern.
Nach einigen Augenblicken kehrt die Anzeige
zur normalen Anzeige zurück.
Erweiterte Erkennung von
Verkehrsschildern
F Schalten Sie Geschwindigkeitsbegrenzer/- regler ein.
Die Anzeige der Informationen
im Zusammenhang mit dem
Geschwindigkeitsbegrenzer/-regler erscheint.
Fahrbetrieb

137
Dies ist eine Fahrassistenz-Funktion
und kann unter keinen Umständen die
Aufmerksamkeit des Fahrers oder das
Befolgen der Straßenverkehrsordnung
ersetzen.
Die auf den Verkehrsschildern angegebenen
Vorgaben haben grundsätzlich Vorrang vor
den Anzeigen des Systems.
Die Schilder müssen dem Wiener
Übereinkommen über den Straßenverkehr
entsprechen.
Mithilfe einer Kamera oben an der
Windschutzscheibe erkennt dieses
Zusatzsystem diese Straßenschilder und zeigt
sie auf dem Kombiinstrument an.
Einbahnstraße: Wenn Sie in der falschen
Richtung in eine Einbahnstraße fahren, wird
eine Warnmeldung zusammen mit einem
Symbol des Schilds auf dem Kombiinstrument
angezeigt (Anfrage zum Bestätigen der
Verkehrsrichtung).
Andere Verkehrsschilder: Wenn Sie auf eines
dieser Schilder zufahren, wird das Symbol auf
dem Kombiinstrument angezeigt.
Geschwindigkeitsbegrenzer
Dieses System verhindert eine
Überschreitung der vom Fahrer
einprogrammierten Fahrzeuggeschwindigkeit.
Der Geschwindigkeitsbegrenzer wird manuell
eingeschaltet.
Die programmierbare Mindestgeschwindigkeit
beträgt 30
km/h. Der Geschwindigkeitsbegrenzer ist
eine Fahrunterstützung, die den Fahrer
grundsätzlich nicht von der Einhaltung der
Geschwindigkeitsbegrenzungen und von
seiner Aufmerksamkeit entbindet.
Schalter am LenkradWeitere Informationen zu dem
programmierbarem
oder adaptivem
Geschwindigkeitsregler , zur Speicherung
von Geschwindigkeiten oder zur Erkennung
von Geschwindigkeitsbegrenzungsschilde
rn finden Sie im entsprechenden Abschnitt.
5.
Je nach Version:
Anzeigen der gespeicherten Geschwindigkeitsgrenzwerte mit
dem programmierbaren Geschwindigkeitsbegrenzer
oder
Berücksichtigung der von der Erkennung von
Geschwindigkeitsbegrenzungsschildern vorgeschlagenen
Geschwindigkeit
6.
Anzeige und Einstellung des
programmierten Fahrzeugabstands
Der programmierte Geschwindigkeitswert bleibt
beim Ausschalten der Zündung gespeichert.
1.
Auswahl des Begrenzermodus
2. Programmierte Geschwindigkeit verringern
3. Programmierte Geschwindigkeit erhöhen
4. Einschalten/Pause der
Begrenzungsfunktion
Anzeigen auf dem Kombiinstrument
6.Anzeige für Auswahl des Begrenzermodus
7. Anzeige Geschwindigkeitsbegrenzer
eingeschaltet/ausgeschaltet
6
Fahrbetrieb

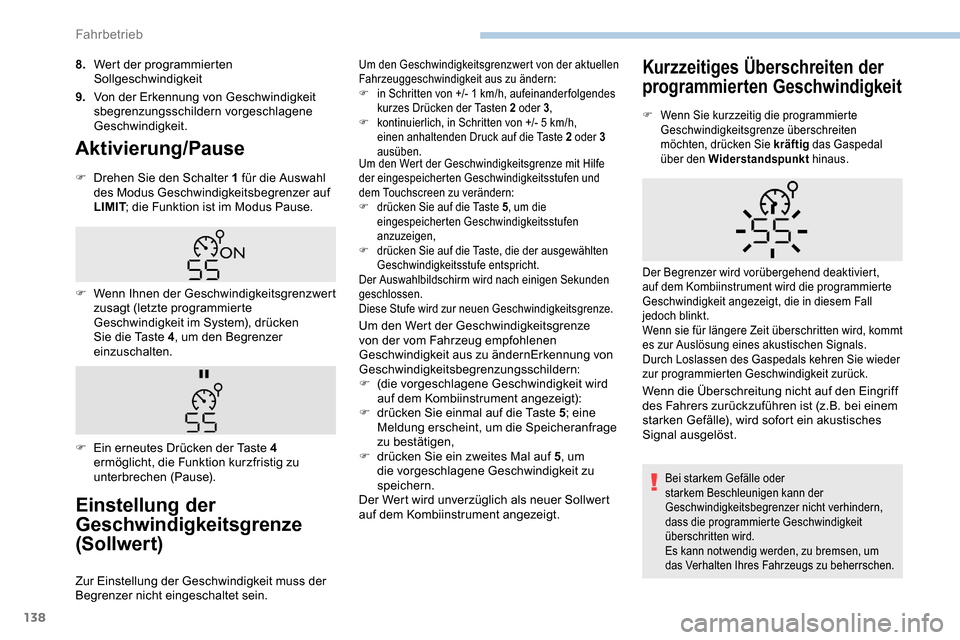

138
8.Wert der programmierten
Sollgeschwindigkeit
9. Von der Erkennung von Geschwindigkeit
sbegrenzungsschildern vorgeschlagene
Geschwindigkeit.
Aktivierung/Pause
F Drehen Sie den Schalter 1 für die Auswahl
des Modus Geschwindigkeitsbegrenzer auf
LIMIT ; die Funktion ist im Modus Pause.
Einstellung der
Geschwindigkeitsgrenze
(Sollwert)
Zur Einstellung der Geschwindigkeit muss der
Begrenzer nicht eingeschaltet sein.
Um den Geschwindigkeitsgrenzwert von der aktuellen
Fahrzeuggeschwindigkeit aus zu ändern:
F

i
n Schritten von +/- 1 km/h, aufeinander folgendes
kurzes Drücken der Tasten 2 oder 3 ,
F

k
ontinuierlich, in Schritten von +/- 5 km/h,
einen anhaltenden Druck auf die Taste 2 oder 3
ausüben.
Um den Wert der Geschwindigkeitsgrenze mit Hilfe
der eingespeicherten Geschwindigkeitsstufen und
dem Touchscreen zu verändern:
F

d
rücken Sie auf die Taste 5 , um die
eingespeicherten Geschwindigkeitsstufen
anzuzeigen,
F

d
rücken Sie auf die Taste, die der ausgewählten
Geschwindigkeitsstufe entspricht.
Der Auswahlbildschirm wird nach einigen Sekunden
geschlossen.
Diese Stufe wird zur neuen Geschwindigkeitsgrenze.Kurzzeitiges Überschreiten der
programmierten Geschwindigkeit
F Wenn Ihnen der Geschwindigkeitsgrenzwert zusagt (letzte programmierte
Geschwindigkeit im System), drücken
Sie die Taste 4 , um den Begrenzer
einzuschalten.
F

E
in erneutes Drücken der Taste 4
ermöglicht, die Funktion kurzfristig zu
unterbrechen (Pause).
F Wenn Sie kurzzeitig die programmierte Geschwindigkeitsgrenze überschreiten
möchten, drücken Sie kräftig das Gaspedal
über den Widerstandspunkt hinaus.
Wenn die Überschreitung nicht auf den Eingriff
des Fahrers zurückzuführen ist (z.B.
bei einem
starken Gefälle), wird sofort ein akustisches
Signal ausgelöst.
Der Begrenzer wird vorübergehend deaktiviert,
auf dem Kombiinstrument wird die programmierte
Geschwindigkeit angezeigt, die in diesem Fall
jedoch blinkt.
Wenn sie für längere Zeit überschritten wird, kommt
es zur Auslösung eines akustischen Signals.
Durch Loslassen des Gaspedals kehren Sie wieder
zur programmierten Geschwindigkeit zurück.
Um den Wert der Geschwindigkeitsgrenze
von der vom Fahrzeug empfohlenen
Geschwindigkeit aus zu ändernErkennung von
Geschwindigkeitsbegrenzungsschildern:
F

(
die vorgeschlagene Geschwindigkeit wird
auf dem Kombiinstrument angezeigt):
F

d
rücken Sie einmal auf die Taste 5 ; eine
Meldung erscheint, um die Speicheranfrage
zu bestätigen,
F

d
rücken Sie ein zweites Mal auf 5 , um
die vorgeschlagene Geschwindigkeit zu
speichern.
Der Wert wird unverzüglich als neuer Sollwert
auf dem Kombiinstrument angezeigt.
Bei starkem Gefälle oder
starkem Beschleunigen kann der
Geschwindigkeitsbegrenzer nicht verhindern,
dass die programmierte Geschwindigkeit
überschritten wird.
Es kann notwendig werden, zu bremsen, um
das Verhalten Ihres Fahrzeugs zu beherrschen.
Fahrbetrieb

139
Ausschalten
F Drehen Sie den Schalter 1 auf 0. Die
Anzeige mit den Informationen des
Geschwindigkeitsbegrenzers verschwindet.
Funktionsstörung
Die Verwendung einer von PEUGEOT
nicht zugelassenen Fußmatte
kann die Funktionsweise des
Geschwindigkeitsbegrenzers behindern.
Um jedes Blockieren des Pedalwerks zu
vermeiden:
-

a
chten Sie darauf, dass die Fußmatte
richtig liegt,
-
l

egen Sie niemals mehrere Fußmatten
übereinander.
Sobald die Fahrzeuggeschwindigkeit sich wieder
auf dem Niveau der gespeicherten Geschwindigkeit
befindet, funktioniert der Geschwindigkeitsbegrenzer
wieder: Die Anzeige der gespeicherten
Geschwindigkeit wird wieder dauerhaft.
Das Blinken der Striche weist
auf eine Funktionsstörung des
Geschwindigkeitsbegrenzers hin.
Lassen Sie das System von einem Vertreter
des PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Programmierbarer
Geschwindigkeitsregler
System, das die
Fahrzeuggeschwindigkeit
automatisch auf dem vom Fahrer
einprogrammierten Einstellwert hält,
ohne dass das Gaspedal betätigt wird. Die Regelung bleibt bei mit der Funktion
STOP & START ausgestatteten
Fahrzeugen unabhängig vom Getriebetyp
nach einem Gangwechsel aktiv.
Die Funktion des Geschwindigkeitsreglers kann
vorübergehend unterbrochen werden (Pause):
-
d
urch Drücken des Betätigungsschalters 4
oder des Bremspedals,
-
a
utomatisch bei Auslösen der dynamischen
Stabilitätskontrolle.
Die programmierte Geschwindigkeit wird
beim Ausschalten der Zündung gelöscht.
Der Geschwindigkeitsregler ist eine
Fahrhilfe, die den Fahrer grundsätzlich
nicht von der Einhaltung der
vorgeschriebenen Geschwindigkeit und
von seiner Aufmerksamkeit entbindet.
Aus Sicherheitsgründen empfiehlt es sich,
die Füße stets in der Nähe der Pedale
ruhen zu lassen.
Das Einschalten
des Geschwindigkeitsreglers
erfolgt manuell.
Es wird eine Mindestgeschwindigkeit des
Fahrzeugs von 40
km/h benötigt, sowie:
mindestens das Einlegen des 3. Gangs beim
Schaltgetriebe,
das Schalten des Wählhebels auf Modus D
oder mindestens das Einlegen des 2. Gangs im
manuellen Modus M beim Automatikgetriebe.
6
Fahrbetrieb

140
Funktionsschalter am Lenkrad
Für weitere Informationen zur Speicherung
von Geschwindigkeiten oder zur Erkennung
von Geschwindigkeitsbegrenzungsschilde
rn siehe den entsprechenden Abschnitt.
1.
Auswahl des Modus für die
Geschwindigkeitsregelung
2.Berücksichtigung der aktuellen
Geschwindigkeit als Sollwert/Verringerung
der Sollgeschwindigkeit
3.Berücksichtigung der aktuellen
Geschwindigkeit als Sollwert/Erhöhung der
Sollgeschwindigkeit
4.Unterbrechung/Wiederaufnahme der
Geschwindigkeitsregelung
5.Je nach Version:
Anzeigen der gespeicherten
Geschwindigkeitsgrenzwerte mit dem
programmierbaren Geschwindigkeitsregler.
oder
Berücksichtigung der von der Erkennung der
Erkennung von Geschwindigkeitsbegrenzung
sschildern vorgeschlagenen Geschwindigkeit
Anzeigen auf dem Kombiinstrument
6.
Anzeige für Auswahl des Reglermodus
7. Anzeige Pause/Wiederaufnahme der
Regelung
8. Wert der programmierten
Sollgeschwindigkeit
9. Von der Erkennung von Geschwindigkeit
sbegrenzungsschildern vorgeschlagene
Geschwindigkeit.
Aktivierung/Pause
F Durch erneutes Drücken der Taste 4 wird der
Geschwindigkeitsregler wieder eingeschaltet (ON).
F Drehen Sie den Schalter 1 auf die Position CRUISE , um den Modus
Geschwindigkeitsregelung zu wählen; die
Funktion ist im Modus Pause. F

U
m die Geschwindigkeitsregelung zu
aktivieren und eine Sollgeschwindigkeit
zu speichern, sobald die
Fahrzeuggeschwindigkeit die Stufe erreicht,
die Ihnen zusagt, drücken Sie auf die Taste
2 oder 3 ; die aktuelle Geschwindigkeit Ihres
Fahrzeugs wird zur Sollgeschwindigkeit.
Sie können das Gaspedal loslassen.
F Drücken der Taste 4 ermöglicht, die Funktion vorübergehend zu unterbrechen (Pause).
Änderung der
Fahrgeschwindigkeit (Sollwert)
Der Geschwindigkeitsregler muss aktiviert sein.
Um den Wert der Fahrgeschwindigkeit von der
aktuellen Fahrzeuggeschwindigkeit aus zu ändern:
F

i
n Schritten von +/- 1 km/h, aufeinander folgendes
kurzes Drücken der Tasten 2 oder 3 ,
F

k
ontinuierlich, in Schritten von +/- 5 km/h,
einen anhaltenden Druck auf die Taste 2 oder 3
ausüben.
Fahrbetrieb

141

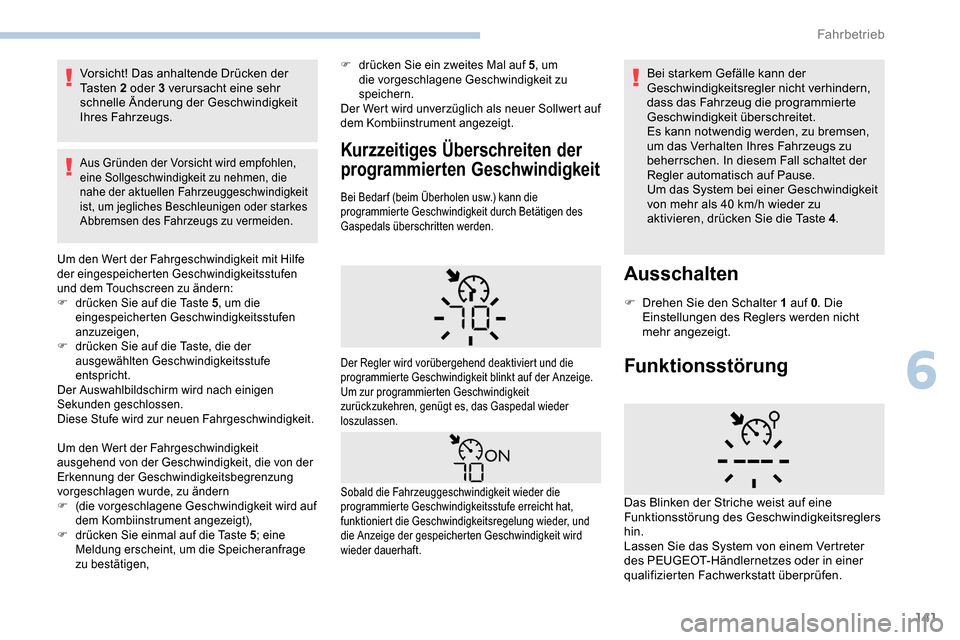

Vorsicht! Das anhaltende Drücken der
Ta s t e n 2 oder 3 verursacht eine sehr
schnelle Änderung der Geschwindigkeit
Ihres Fahrzeugs.
Aus Gründen der Vorsicht wird empfohlen,
eine Sollgeschwindigkeit zu nehmen, die
nahe der aktuellen Fahrzeuggeschwindigkeit
ist, um jegliches Beschleunigen oder starkes
Abbremsen des Fahrzeugs zu vermeiden.
Um den Wert der Fahrgeschwindigkeit mit Hilfe
der eingespeicherten Geschwindigkeitsstufen
und dem Touchscreen zu ändern:
F
d
rücken Sie auf die Taste 5 , um die
eingespeicherten Geschwindigkeitsstufen
anzuzeigen,
F

d
rücken Sie auf die Taste, die der
ausgewählten Geschwindigkeitsstufe
entspricht.
Der Auswahlbildschirm wird nach einigen
Sekunden geschlossen.
Diese Stufe wird zur neuen Fahrgeschwindigkeit.
Kurzzeitiges Überschreiten der
programmierten Geschwindigkeit
Bei Bedar f (beim Überholen usw.) kann die
programmierte Geschwindigkeit durch Betätigen des
Gaspedals überschritten werden.
Bei starkem Gefälle kann der
Geschwindigkeitsregler nicht verhindern,
dass das Fahrzeug die programmierte
Geschwindigkeit überschreitet.
Es kann notwendig werden, zu bremsen,
um das Verhalten Ihres Fahrzeugs zu
beherrschen. In diesem Fall schaltet der
Regler automatisch auf Pause.
Um das System bei einer Geschwindigkeit
von mehr als 40
km/h wieder zu
aktivieren, drücken Sie die Taste 4 .
Ausschalten
F Drehen Sie den Schalter 1 auf 0 . Die
Einstellungen des Reglers werden nicht
mehr angezeigt.
FunktionsstörungDer Regler wird vorübergehend deaktiviert und die
programmierte Geschwindigkeit blinkt auf der Anzeige.
Um zur programmierten Geschwindigkeit
zurückzukehren, genügt es, das Gaspedal wieder
loszulassen.
Sobald die Fahrzeuggeschwindigkeit wieder die
programmierte Geschwindigkeitsstufe erreicht hat,
funktioniert die Geschwindigkeitsregelung wieder, und
die Anzeige der gespeicherten Geschwindigkeit wird
wieder dauerhaft.
Das Blinken der Striche weist auf eine
Funktionsstörung des Geschwindigkeitsreglers
hin.
Lassen Sie das System von einem Vertreter
des PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Um den Wert der Fahrgeschwindigkeit
ausgehend von der Geschwindigkeit, die von der
Erkennung der Geschwindigkeitsbegrenzung
vorgeschlagen wurde, zu ändern
F

(
die vorgeschlagene Geschwindigkeit wird auf
dem Kombiinstrument angezeigt),
F

d
rücken Sie einmal auf die Taste 5 ; eine
Meldung erscheint, um die Speicheranfrage
zu bestätigen, F

d
rücken Sie ein zweites Mal auf 5
, um
die vorgeschlagene Geschwindigkeit zu
speichern.
Der Wert wird unverzüglich als neuer Sollwert auf
dem Kombiinstrument angezeigt.
6
Fahrbetrieb

142
Aktivieren Sie den Geschwindigkeitsregler
nur, wenn die Verkehrsbedingungen
Ihnen das Fahren bei gleichbleibender
Geschwindigkeit über einen gewissen
Zeitraum sowie das Einhalten eines
ausreichenden Sicherheitsabstandes
erlauben.
Aktivieren Sie den Geschwindigkeitsregler
nicht im städtischen Bereich, bei dichtem
Verkehr, auf kurvigen oder steilen Strecken,
auf rutschigen oder unebenen Fahrbahnen,
bei schlechten Sichtverhältnissen (starker
Regen, Nebel, Schneefall...).
In bestimmten Fällen kann die
Sollgeschwindigkeit weder gehalten
noch erreicht werden: Abschleppen,
Fahrzeugladung, starke Steigung usw.
Die Verwendung einer von PEUGEOT
nicht zugelassenen Fußmatte
kann die Funktionsweise des
Geschwindigkeitsreglers behindern.
Um jedes Blockieren des Pedalwerks zu
vermeiden:
-
a
chten Sie darauf, dass die Fußmatte
richtig liegt,
-
l

egen Sie niemals mehrere Fußmatten
übereinander.
Adaptiver
Geschwindigkeitsregler
Dieses System gewährleistet die
folgenden Funktionen:
-

H
ält das Fahrzeug automatisch
auf der vom Fahrer eingestellten
Geschwindigkeit.
-

A
utomatische Anpassung des
Abstands zum Vorderfahrzeug.
Die Regelung bleibt unabhängig vom
Getriebetyp nach einem Gangwechsel
a k t i v.
Das System kontrolliert die Beschleunigung
und die Verzögerung des Fahrzeugs, indem
es automatisch auf den Motor und die
Bremsanlage einwirkt. Dieses System wurde primär für das
Fahren auf Hauptstraßen und Autobahnen
entwickelt und funktioniert nur bei
Fahrzeugen
, die sich in derselben
Fahrtrichtung wie Ihr Fahrzeug
bewegen .
Funktionsprinzip
Das System passt die
Fahrzeuggeschwindigkeit automatisch an die
Geschwindigkeit des Vorderfahrzeugs an, um
einen konstanten Abstand einzuhalten.
Wenn das vorausfahrende Fahrzeug langsamer
wird, bremst das System Ihr Fahrzeug oder
bringt es sogar mittels Motorbremse und
Bremsanlage zum vollständigen Stillstand (bei
Versionen mit Automatikgetriebe).
Wenn das vorausfahrende Fahrzeug
beschleunigt oder die Spur wechselt,
beschleunigt der aktive Geschwindigkeitsregler
schrittweise, um zu der Sollgeschwindigkeit
zurückzukehren.
Wenn der Fahrer den Blinker einschaltet, um
ein langsameres Fahrzeug zu überholen,
erlaubt ihm der Geschwindigkeitsregler,
sich vorübergehend dem vorausfahrenden
Fahrzeug zu nähern, um ihn beim
Überholvorgang zu unterstützen, ohne jemals
die Sollgeschwindigkeit zu überschreiten.
Bei einem Automatikgetriebe automatisches
Anpassen des Abstandes, was bis zum
vollständigen Anhalten Ihres Fahrzeugs führen
kann.
Hier für ver fügt das Fahrzeug über
eine Kamera, die sich oben an der
Windschutzscheibe befindet.
Fahrbetrieb
