Fahrempfehlungen 115
Starten/Ausschalten des Motors 1 16
Diebstahlsicherung


120
Manuelle Feststellbremse
1

21
Elektrische Feststellbremse
1

21
Berganfahrassistent


124
5-Gang-Schaltgetriebe


125
6-Gang-Schaltgetriebe


126
Automatikgetriebe
1

26
Anzeige für Gangwechsel

1
30
STOP & START

1
30
Erkennung von
Geschwindigkeitsbegrenzungsschildern


133
Geschwindigkeitsbegrenzer
1

37
Programmierbarer Geschwindigkeitsregler
1

39
Adaptiver Geschwindigkeitsregler
1

42
Speicherung der Geschwindigkeiten
1

49
Active Safety Brake (automatisches
Notbremsen) mit Distance Alert und
Notbremsassistent


150
Aktiver Spurhalteassistent

1
53
Toter-Winkel-Assistent

1
57
Müdigkeitswarner
(Einschlaf-Verhinderung)


159
Einparkhilfe
1

60
Rückfahrkamera


163
Surround Rear Vision
1

64
Reifendrucküberwachung
1

67Kraftstoffkompatibilität
170
Kraftstofftank 171
Sicherung gegen Falschtanken Diesel
1

72
Schneeketten
1

73
Anhängerbetrieb


173
Überladungsanzeige


175
Energiesparmodus


176
Dachträger/Dachgalerie


177
Motorhaube


177
M o t o r
17

8
Füllstandskontrollen


179
Kontrollen


181
AdBlue
® (BlueHDi) 1 83
Pflegehinweise 186
Leer gefahrener Tank (Diesel)

1
87
Bordwerkzeug
187
Provisorisches Reifenpannenset
1

89
Ersat zrad


191
Austausch der Glühlampen
1

95
Austausch einer Sicherung
2

01
12V-Batterie


203
Abschleppen


206Abmessungen
2

08
Motordaten und Anhängelasten
2
10
Kenndaten
2
17
Fahren
Praktische Informationen
Bei einer Panne Technische Daten
Zugang zu weiteren Videos
Stichwortverzeichnis
Audio-Anlage und Telematik
Bluetooth®-Audiosystem
PEUGEOT Connect Radio
PEUGEOT Connect Nav
.
Inhalt

13

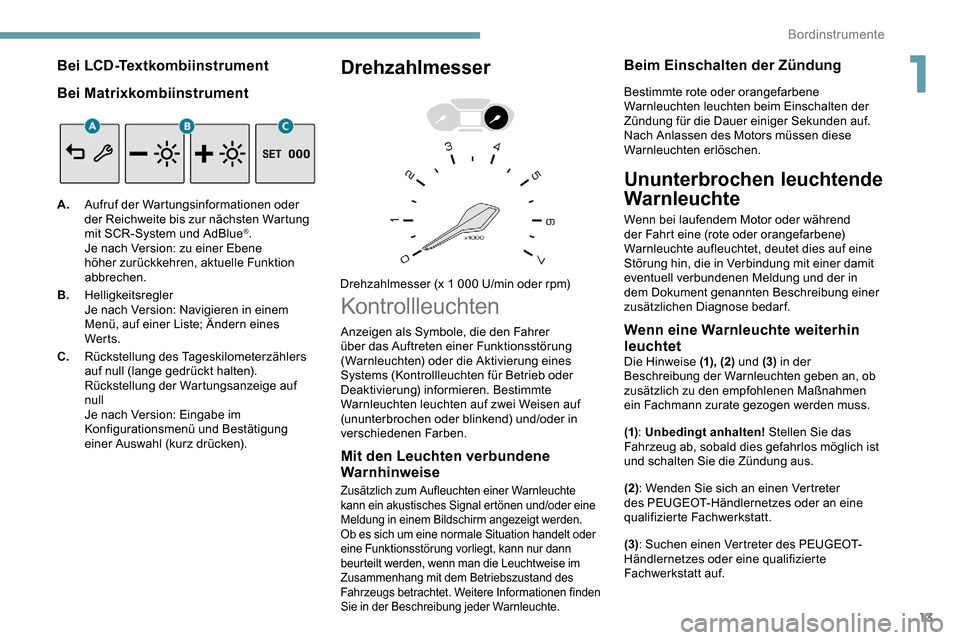

Bei LCD-Textkombiinstrument
Bei Matrixkombiinstrument
A.Aufruf der Wartungsinformationen oder
der Reichweite bis zur nächsten Wartung
mit SCR-System und AdBlue
®.
Je nach Version: zu einer Ebene
höher zurückkehren, aktuelle Funktion
abbrechen.
B. Helligkeitsregler
Je nach Version: Navigieren in einem
Menü, auf einer Liste; Ändern eines
Wer ts.
C. Rückstellung des Tageskilometerzählers
auf null (lange gedrückt halten).
Rückstellung der Wartungsanzeige auf
null
Je nach Version: Eingabe im
Konfigurationsmenü und Bestätigung
einer Auswahl (kurz drücken).
Drehzahlmesser
Drehzahlmesser (x 1 000 U/min oder rpm)
Kontrollleuchten
Mit den Leuchten verbundene
Warnhinweise
Zusätzlich zum Aufleuchten einer Warnleuchte
kann ein akustisches Signal ertönen und/oder eine
Meldung in einem Bildschirm angezeigt werden.
Ob es sich um eine normale Situation handelt oder
eine Funktionsstörung vorliegt, kann nur dann
beurteilt werden, wenn man die Leuchtweise im
Zusammenhang mit dem Betriebszustand des
Fahrzeugs betrachtet. Weitere Informationen finden
Sie in der Beschreibung jeder Warnleuchte.
Beim Einschalten der Zündung
Bestimmte rote oder orangefarbene
Warnleuchten leuchten beim Einschalten der
Zündung für die Dauer einiger Sekunden auf.
Nach Anlassen des Motors müssen diese
Warnleuchten erlöschen.
Ununterbrochen leuchtende
Warnleuchte
Wenn bei laufendem Motor oder während
der Fahrt eine (rote oder orangefarbene)
Warnleuchte aufleuchtet, deutet dies auf eine
Störung hin, die in Verbindung mit einer damit
eventuell verbundenen Meldung und der in
dem Dokument genannten Beschreibung einer
zusätzlichen Diagnose bedarf.
Wenn eine Warnleuchte weiterhin
leuchtet
Die Hinweise (1), (2) und (3) in der
Beschreibung der Warnleuchten geben an, ob
zusätzlich zu den empfohlenen Maßnahmen
ein Fachmann zurate gezogen werden muss.
Anzeigen als Symbole, die den Fahrer
über das Auftreten einer Funktionsstörung
(Warnleuchten) oder die Aktivierung eines
Systems (Kontrollleuchten für Betrieb oder
Deaktivierung) informieren. Bestimmte
Warnleuchten leuchten auf zwei Weisen auf
(ununterbrochen oder blinkend) und/oder in
verschiedenen Farben.
(1)
: Unbedingt anhalten! Stellen Sie das
Fahrzeug ab, sobald dies gefahrlos möglich ist
und schalten Sie die Zündung aus.
(2): Wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
(3) : Suchen einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte
Fachwerkstatt auf.
1
Bordinstrumente

35
Zurückgelegte Strecke
(km oder Meilen)
Berechnet seit der letzten Rückstellung
des Bordcomputers auf null.
Zeitzähler des STOP & START-
Systems
(Minuten/Sekunden oder Stunden/
Minuten)
Wenn Ihr Fahrzeug mit einem STOP & START-
System ausgestattet ist, er folgt eine Addition
der Zeiten mittels Zeitzähler, in denen das
Fahrzeug während einer Fahrt in den STOP-
Modus geschaltet wurde.
Bei jedem Einschalten der Zündung wird der
Zeitzähler auf null gestellt.
Einstellung Datum und Uhrzeit
Ohne Audiosystem
Sie können Datum und Uhrzeit auf der Anzeige
des Kombiinstruments einstellen. F

H
alten Sie diese Taste gedrückt.
F

D
rücken Sie auf eine der Tasten,
um die zu ändernde Einstellung
auszuwählen.
F

D
rücken Sie kurz auf diese
Taste, um zu bestätigen.
F

D
rücken Sie auf eine der Tasten,
um die Einstellung zu ändern,
und erneut, um die Änderung zu
bestätigen.
Mit Audiosystem
F Drücken Sie die Taste MENÜ , um zum
Hauptmenü zu gelangen.
F

D
rücken Sie die Taste „ 7“ oder „ 8“, um das
Menü „Benutzeranpassung-Konfiguration“
auszuwählen und dann die Taste „ OK“.
F

D
rücken Sie die Taste „ 5“ oder „ 6“, um das
Menü „Konfiguration Anzeige“ auszuwählen
und dann die Taste OK.
F

D
rücken Sie die Taste „ 5“ oder „ 6“, um
die Zeile „Einstellung Datum und Uhrzeit“
auszuwählen und dann die Taste OK.
F

D
rücken Sie die Taste „ 7“ oder „ 8“, um
die zu ändernde Einstellung auszuwählen.
Bestätigen Sie durch Drücken der Taste
OK. F

S
tellen Sie die Parameter einzeln ein und
bestätigen Sie durch Drücken der Taste OK.
F
D
rücken Sie die Taste „
5“ oder „ 6“, dann
die Taste OK , um das Feld OK anzuwählen
und zu bestätigen oder die Taste Zurück ,
um die Einstellung rückgängig zu machen.
Mit dem PEUGEOT Connect
Radio
F Wählen Sie das Menü Einstellungen auf dem oberen
Balken des Touchscreens.
F

W

ählen Sie „ Systemkonfiguration “.
F

W
ählen Sie „ Datum und
Uhrzeit “.
F

W

ählen Sie „ Datum“ oder „ Uhrzeit “.
F

W

ählen Sie die Anzeigeformate aus.
F

Ä

ndern Sie Datum und/oder Uhrzeit mit der
Zahlentastatur.
F

Bes

tätigen Sie mit „ OK“.
Mit PEUGEOT Connect Nav
Die Einstellungen für das Datum und
die Uhrzeit sind nur ver fügbar, wenn die
Synchronisation mit dem GPS deaktiviert ist.
F

W
ählen Sie das Menü
Einstellungen oben oder am
Rand des Touchscreens.
1
Bordinstrumente

133
Erkennung von Geschwindi
gkeitsbegrenzungsschildern
Dies ist eine Fahrassistenz-Funktion
und kann unter keinen Umständen die
Aufmerksamkeit des Fahrers oder das
Befolgen der Straßenverkehrsordnung
ersetzen.
Die auf den Verkehrsschildern angegebenen
Vorgaben haben grundsätzlich Vorrang vor
den Vorschlägen des Systems.
Die Schilder müssen dem Wiener
Übereinkommen über den Straßenverkehr
entsprechen.
Unter Berücksichtigung der
Geschwindigkeitsbegrenzungen des jeweiligen
Landes, in dem Sie gerade unter wegs sind,
kann mit diesem System die erkannte, erlaubte
Höchstgeschwindigkeit im Kombiinstrument
angezeigt werden. Dies erfolgt durch:
- die von der Kamera erkannten Verkehrsschilder mit Geschwindigkeitsbegrenzung,
-

I
nformationen zu
Geschwindigkeitsbegrenzungen aus den Karten
des Navigationssystems,
Um aktuelle Information über die
Geschwindigkeitsbegrenzung aus dem
Navigationssystem zu erhalten, müssen die Karten des
Navigationssystems regelmäßig aktualisiert werden.
- bestimmte von der Kamera erkannte Verkehrsschilder (z. B.: Einfahren in eine
geschlossene Ortschaft), Schild erkannt
Empfohlene Geschwindigkeit
(berechnet)
Geschlossene
Ortschaft
Beispiel:
Ohne PEUGEOT
Connect Nav
30
mph oder 50 km/h
( je nach Einheit des
Kombiinstruments)
Mit PEUGEOT
Connect Nav
Anzeige der gültigen
Geschwindigkeit des
Landes, in dem Sie
fahren.
Kreuzung
Beispiel: Ohne PEUGEOT
Connect Nav
10
mph oder 20 km/h
( je nach Einheit des
Kombiinstruments)
Mit PEUGEOT
Connect Nav
Anzeige der gültigen
Geschwindigkeit des
Landes, in dem Sie
fahren.
6
Fahrbetrieb

8
- Wiederholung: Es werden nur die Titel aus dem
Album oder dem wiedergegebenen Verzeichnis
abgespielt.
Drücken Sie auf diese Taste, um das
Kontextmenü der Funktion Media
anzuzeigen.
Drücken Sie auf diese Taste, um
den gewählten Wiedergabemodus
auszuwählen.
Drücken Sie auf diese Taste, um zu
bestätigen.
Die getätigte Wahl wird im oberen Teil des
Bildschirms angezeigt.
Wählen eines abzuspielenden Titels
Drücken Sie auf eine der Tasten, um
auf den vorherigen/nächsten Titel
zuzugreifen.
Drücken Sie auf eine der Tasten,
um auf das vorherige/nächste
Verzeichnis zuzugreifen.
Dateien sortieren
Drücken Sie lang auf diese Taste,
um die verschiedenen Ordner-
Klassifizierungen anzuzeigen. Wählen Sie nach „
Verzeichnis“/
„ Künstler “/„Musikrichtung “/
„ Playlist “ aus.
Je nach Ver fügbarkeit und Typ des
verwendeten Peripheriegerätes.
Drücken Sie auf OK , um die
gewählte Klassifizierung
auszuwählen, und drücken Sie dann
erneut auf OK, um zu bestätigen.
Dateien wiedergeben
Drücken Sie kurz auf diese Taste,
um die gewählte Klassifizierung
anzuzeigen.
Navigieren Sie mit den Tasten links/
rechts und nach oben/nach unten in
der Liste.
Bestätigen Sie Ihre Auswahl durch
Drücken auf OK.
Drücken Sie auf eine dieser Tasten,
um auf den vorherigen/nächsten
Titel der Liste zuzugreifen.
Für einen schnellen Vorlauf bzw.
Rücklauf, halten Sie eine dieser
Tasten gedrückt.
Drücken Sie eine dieser Tasten, um auf
den/die vorherige/n/nächsten „ Ordner“/
„ Künstler “/„Genre “/„Playlist “* der Liste
zuzugreifen.
AUX-Anschluss
(Je nach Modell/Je nach Ausstattung)
*

J

e nach Ver fügbarkeit und Typ des
Peripheriegerätes Schließen Sie ein tragbares Gerät (MP3 -
Player usw.) mithilfe eines Audiokabels (nicht
im Lieferumfang enthalten) an den Cinch-
Anschluss an.
Jedes an das System angeschlossene
zusätzliche Gerät muss mit der Norm des
Produkts oder der Norm IEC 60950 -1
übereinstimmen.
Drücken Sie mehr fach
hintereinander auf die Taste
SOURCE und wählen Sie „ AUX“.
Stellen Sie zuerst die Lautstärke an Ihrem
tragbaren Gerät ein (höchste Lautstärke).
Stellen Sie dann die Lautstärke des Autoradios
ein. Die Steuerung der Bedienungselemente
er folgt über das mobile Gerät. Schließen Sie niemals dasselbe Gerät
gleichzeitig an einen JACK- und einen
USB-Anschluss an.
Bluetooth®-Audiosystem

12
CarPlay®-Smartphone-
Verbindung
Aus Sicherheitsgründen und weil die
Benutzung des Smartphones die volle
Aufmerksamkeit des Fahrers erfordert,
ist die Benutzung während des Fahrens
verboten.
Das Smartphone dar f nur bei stehendem
Fahrzeug benutzt werden.
Über die Synchronisierung des
persönlichen Smartphones kann der
Nutzer die für die CarPlay
®-Technologie
geeigneten Apps auf dem Bildschirm
des Fahrzeugs anzeigen, wenn er vorher
die Funktion CarPlay
® des Smartphones
aktiviert hat.
Die Grundsätze und Normen
entwickeln sich ständig weiter; es wird
empfohlen, das Betriebssystem Ihres
Smartphones zu aktualisieren .
Um zu er fahren, welche Smartphones
verwendet werden können, besuchen Sie
Ihre länderspezifische Internetseite der
Marke.
Schließen Sie das USB-Kabel an.
Das Smartphone wird geladen,
wenn es über das USB-Kabel
angeschlossen ist.
Drücken Sie vom System aus
auf Telefon , um die CarPlay
®-
Benutzeroberfläche anzuzeigen. Oder
Bei einer bereits durchgeführten
Bluetooth
®-Verbindung des
Smartphones.
Schließen Sie das USB-Kabel an.
Das Smartphone wird geladen,
wenn es über das USB-Kabel
angeschlossen ist.
Drücken Sie ausgehend vom
System auf „ Telefon“, um die
Primärseite anzuzeigen.
Drücken Sie auf die Taste „ TEL“, um zur
Sekundärseite zu gelangen.
Drücken Sie auf „CarPlay “, um
die CarPlay
®-Benutzeroberfläche
anzuzeigen.
Bei Anschließen des USB-Kabels
deaktiviert die Funktion CarPlay
® den
Bluetooth®-Modus des Systems.
Sie können jederzeit zur CarPlay
®-
Navigation gelangen, wenn Sie die
Ta s t e Navigation drücken.
Smartphone-Verbindung
Android Auto
Aus Sicherheitsgründen und weil die
Benutzung des Smartphones die volle
Aufmerksamkeit des Fahrers erfordert,
ist die Benutzung während des Fahrens
verboten.
Das Smartphone dar f nur bei stehendem
Fahrzeug benutzt werden.
Laden Sie auf Ihrem Smartphone
die App Android Auto herunter.
Durch die Synchronisation eines
persönlichen Smartphones können
Benutzer für die Android Auto-
Technologie des Smartphones
entwickelte Anwendungen auf dem
Fahrzeugbildschirm anzeigen lassen.
Die Grundsätze und Normen entwickeln
sich ständig weiter; damit der
Kommunikationsprozess zwischen dem
Smartphone und dem System funktioniert,
muss das Smartphone in allen Fällen
entsperrt sein. Aktualisieren Sie das
Betriebssystem des Smartphones
sowie das Datum und die Uhrzeit des
Smartphones und des Systems.
Um zu er fahren, welche Smartphones
verwendet werden können, besuchen Sie
Ihre länderspezifische Internetseite der
Marke.
PEUGEOT Connect Radio

1
PEUGEOT Connect Nav
GPS-Satellitennavigation –
Apps – Multimedia-Audio –
Bluetooth
®-Telefon
Inhalt
Erste Schritte
2
S

chalter am Lenkrad
3
M

enüs
4
Sp

rachbefehle

5
Navigation


13
Vernetzte Navigation
1

5
Apps


18
Radio
23
Radio DAB (Digital Audio Broadcasting)

2
4
Medien


25
Telefon


27
Konfiguration
3

1
Häufig gestellte Fragen
3

3Die beschriebenen verschiedenen
Funktionen und Einstellungen variieren
je nach Version und Konfiguration des
Fahrzeugs.
Aus Sicherheitsgründen und weil sie
besondere Aufmerksamkeit des Fahrers
er fordern, dür fen die Bedienschritte für die
Verbindung des Bluetooth
®-Mobiltelefons
an die Bluetooth®-Freisprecheinrichtung
Ihres Autoradios nur bei stehendem
Fahrzeug mit eingeschalteter Zündung
vorgenommen werden.
Das System ist so eingerichtet, dass es
nur in Ihrem Fahrzeug funktioniert.
Die Anzeige der Meldung
Energiesparmodus weist auf das
unverzügliche Umschalten in den
Standby-Modus hin.
Nachstehend finden Sie den Link, um
auf die OSS- Quellcodes (Open Source
Software) des Systems zuzugreifen.
https://www.groupe-psa.com/fr/oss/
https://www.groupe-psa.com/en/oss/
.
PEUGEOT Connect Nav

6
Informationen – Anwendung
„Drücken Sie die Sprachtaste
und sprechen Sie Ihren
Befehl nach dem Signalton.
Durch Drücken dieser Taste
können Sie mich jederzeit
unterbrechen. Wenn Sie diese
erneut drücken, während
ich auf Ihren Befehl warte,
beenden Sie die Konversation.
Falls Sie einmal nicht weiter
wissen und von vorne
beginnen möchten, sagen
Sie „ Abbrechen“. Sollte ich
einmal etwas falsch verstehen,
sagen Sie einfach „zurück“.
Sagen Sie „Hilfe“, um jederzeit
Informationen und Tipps zu
bekommen. Wenn mir nach
Ihrem Befehl eine Information
fehlt, gebe ich Ihnen Beispiele
oder helfe Ihnen Schritt für
Schritt, die Spracheingabe
zu ver vollständigen. Im
„ Anfängermodus“ werde ich
Ihnen mehr Informationen zur
Verfügung stellen; wechseln
Sie in den „Expertenmodus“,
sobald Sie sich sicher fühlen."Bei aktivierter Sprachsteuerung
erscheinen auf dem Touchscreen
durch kurzes Drücken der Taste
Hilfeanzeigen mit diversen Menüs,
die sich durch Sprache steuern
lassen.
Nach Auswahl eines Menüpunktes gelangen
Sie zu einer Auswahl an Befehlen.
Die Sprachsteuerung mit einer
Auswahl aus 17 Sprachen (Arabisch,
Portugiesisch (Brasilien), Tschechisch,
Dänisch, Niederländisch, Englisch,
Farsi, Französisch, Deutsch, Italienisch,
Norwegisch, Polnisch, Portugiesisch
(Portugal), Russisch, Spanisch,
Schwedisch, Türkisch) er folgt in
Übereinstimmung mit der zuvor im System
gewählten und parametrierten Sprache.
Für einige Sprachbefehle gibt es alternative
Synonyme.
Beispiel: Leiten nach/Navigieren nach/
Gehen zu/...
Die Sprachbefehle in der Sprache Arabisch
für: „ Zu einer Adresse fahren“ und „Die POI
in der Stadt anzeigen“ sind nicht ver fügbar.
PEUGEOT Connect Nav
