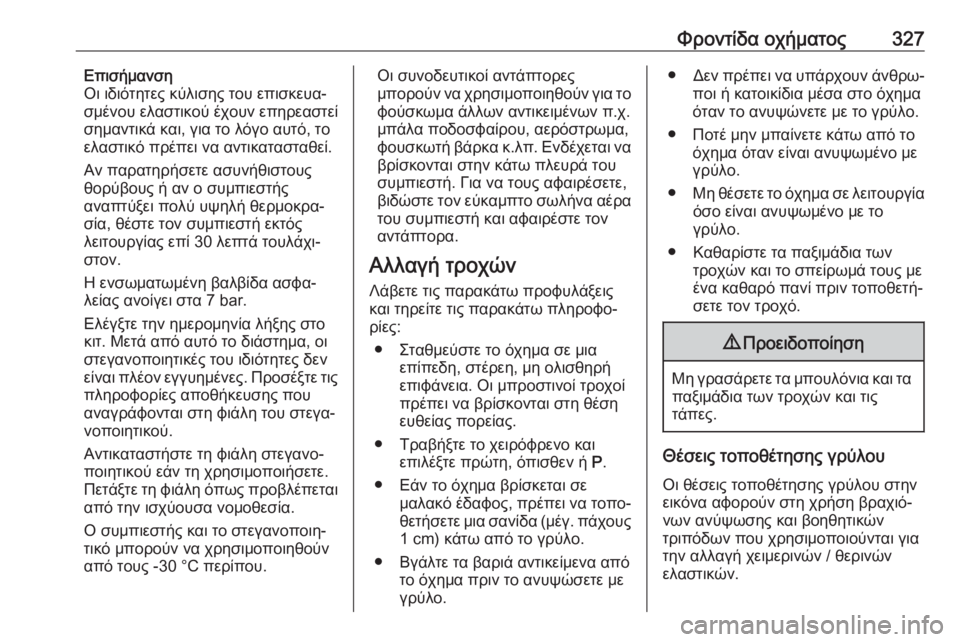

Φροντίδα οχήματος327Επισήμανση
Οι ιδιότητες κύλισης του επισκευα‐
σμένου ελαστικού έχουν επηρεαστεί
σημαντικά και, για το λόγο αυτό, το ελαστικό πρέπει να αντικατασταθεί.
Αν παρατηρήσετε ασυνήθιστους
θορύβους ή αν ο συμπιεστής
αναπτύξει πολύ υψηλή θερμοκρα‐
σία, θέστε τον συμπιεστή εκτός
λειτουργίας επί 30 λεπτά τουλάχι‐ στον.
Η ενσωματωμένη βαλβίδα ασφα‐
λείας ανοίγει στα 7 bar.
Ελέγξτε την ημερομηνία λήξης στο
κιτ. Μετά από αυτό το διάστημα, οι
στεγανοποιητικές του ιδιότητες δεν είναι πλέον εγγυημένες. Προσέξτε τις
πληροφορίες αποθήκευσης που
αναγράφονται στη φιάλη του στεγα‐
νοποιητικού.
Αντικαταστήστε τη φιάλη στεγανο‐
ποιητικού εάν τη χρησιμοποιήσετε.
Πετάξτε τη φιάλη όπως προβλέπεται από την ισχύουσα νομοθεσία.
Ο συμπιεστής και το στεγανοποιη‐
τικό μπορούν να χρησιμοποιηθούν
από τους -30 °C περίπου.Οι συνοδευτικοί αντάπτορες
μπορούν να χρησιμοποιηθούν για το
φούσκωμα άλλων αντικειμένων π.χ.
μπάλα ποδοσφαίρου, αερόστρωμα,
φουσκωτή βάρκα κ.λπ. Ενδέχεται να βρίσκονται στην κάτω πλευρά του
συμπιεστή. Για να τους αφαιρέσετε,
βιδώστε τον εύκαμπτο σωλήνα αέρα
του συμπιεστή και αφαιρέστε τον
αντάπτορα.
Αλλαγή τροχών
Λάβετε τις παρακάτω προφυλάξεις
και τηρείτε τις παρακάτω πληροφο‐
ρίες:
● Σταθμεύστε το όχημα σε μια επίπεδη, στέρεη, μη ολισθηρή
επιφάνεια. Οι μπροστινοί τροχοί
πρέπει να βρίσκονται στη θέση
ευθείας πορείας.
● Τραβήξτε το χειρόφρενο και επιλέξτε πρώτη, όπισθεν ή P.
● Εάν το όχημα βρίσκεται σε μαλακό έδαφος, πρέπει να τοπο‐
θετήσετε μια σανίδα (μέγ. πάχους
1 cm) κάτω από το γρύλο.
● Βγάλτε τα βαριά αντικείμενα από το όχημα πριν το ανυψώσετε με
γρύλο.● Δεν πρέπει να υπάρχουν άνθρω‐
ποι ή κατοικίδια μέσα στο όχημα
όταν το ανυψώνετε με το γρύλο.
● Ποτέ μην μπαίνετε κάτω από το όχημα όταν είναι ανυψωμένο με
γρύλο.
● Μη θέσετε το όχημα σε λειτουργία
όσο είναι ανυψωμένο με το
γρύλο.
● Καθαρίστε τα παξιμάδια των τροχών και το σπείρωμά τους με
ένα καθαρό πανί πριν τοποθετή‐
σετε τον τροχό.9 Προειδοποίηση
Μη γρασάρετε τα μπουλόνια και τα
παξιμάδια των τροχών και τις
τάπες.
Θέσεις τοποθέτησης γρύλου
Οι θέσεις τοποθέτησης γρύλου στην εικόνα αφορούν στη χρήση βραχιό‐νων ανύψωσης και βοηθητικών
τριπόδων που χρησιμοποιούνται για
την αλλαγή χειμερινών / θερινών
ελαστικών.

328Φροντίδα οχήματος
Θέση πίσω βραχίονα της πλατφόρ‐
μας ανύψωσης κεντρικά, κάτω από το
σχετικό σημείο ανύψωσης του οχήμα‐ τος.
Θέση μπροστινού βραχίονα της πλατ‐φόρμας ανύψωσης κεντρικά, κάτω
από το σχετικό σημείο ανύψωσης του
οχήματος.
Εφεδρικός τροχός
Ο εφεδρικός τροχός ανάγκης θεωρεί‐ ται προσωρινός ανάλογα με τη
διάστασή του σε σχέση με τους
υπόλοιπους τροχούς που έχουν
τοποθετηθεί στο όχημα και τις σχετι‐ κές διατάξεις κάθε χώρας. Σε αυτή την περίπτωση, ισχύει η επιτρεπόμενη
ανώτατη ταχύτητα, παρότι κάτι τέτοιο
δεν αναγράφεται στην ετικέτα του
εφεδρικού τροχού.
Τοποθετείτε μόνο έναν εφεδρικό
ανάγκης τροχό στο όχημα. Μην
οδηγείτε με ταχύτητα μεγαλύτερη από 80 km/h. Στρίβετε αργά. Μη χρησιμο‐
ποιείτε τον προσωρινό εφεδρικό
τροχό για μεγάλο χρονικό διάστημα.Προσοχή
Εάν χρησιμοποιηθεί εφεδρικός
τροχός μικρότερος από τους
άλλους τροχούς του οχήματος ή σε
συνδυασμό με χειμερινά ελαστικά,
μπορεί να επηρεαστεί η οδηγική
συμπεριφορά του οχήματος. Αντι‐
καταστήστε το προβληματικό
ελαστικό το συντομότερο δυνατόν.Προσοχή
Αν οδηγείτε με προσωρινό
εφεδρικό τροχό, πρέπει να
απενεργοποιήσετε την ενεργή
πέδηση έκτακτης ανάγκης.
Ο εφεδρικός τροχός βρίσκεται στο
χώρο αποσκευών, κάτω από το
κάλυμμα του δαπέδου.

Φροντίδα οχήματος329Για να τον αφαιρέσετε:1. Ανοίξτε το κάλυμμα του δαπέδου.
2. Ο εφεδρικός τροχός στερεώνεται με μια πεταλούδα. Περιστρέψτε
την πεταλούδα αριστερά και αφαι‐ ρέστε τον εφεδρικό τροχό.
Κάτω από τον εφεδρικό τροχό
υπάρχει το κουτί με τα εργαλεία
του οχήματος.
3. Όταν, μετά από αλλαγή τροχού, δεν τοποθετηθεί άλλος τροχός στη
φωλεά του εφεδρικού τροχού,
στερεώστε την εργαλειοθήκη
περιστρέφοντας την πεταλούδα
προς την αντίθετη κατεύθυνση και κλείστε το κάλυμμα του δαπέδου.
4. Όταν τοποθετηθεί ξανά ο τροχός κανονικών διαστάσεων, τοποθε‐
τήστε τον εφεδρικό τροχό με την
εξωτερική του πλευρά προς τα
πάνω στη φωλεά και στερεώστε
τον με την πεταλούδα.
Τοποθετείτε μόνο έναν εφεδρικό
ανάγκης τροχό στο όχημα. Η μέγιστη
επιτρεπόμενη ταχύτητα στην ετικέτα
στον προσωρινό εφεδρικό τροχό
ισχύει μόνο για το ελαστικό που έχει
τοποθετηθεί στο εργοστάσιο.Τοποθέτηση του εφεδρικού
τροχού
Λάβετε τις παρακάτω προφυλάξεις
και τηρείτε τις παρακάτω πληροφο‐
ρίες:
● Σταθμεύστε το όχημα σε μια επίπεδη, στέρεη, μη ολισθηρή
επιφάνεια. Οι μπροστινοί τροχοί
πρέπει να βρίσκονται στη θέση
ευθείας πορείας.
● Τραβήξτε το χειρόφρενο και επιλέξτε πρώτη, όπισθεν ή P.
● Αφαιρέστε τον εφεδρικό τροχό.
● Ποτέ μην αλλάζετε περισσότε‐ ρους από έναν τροχούς κάθε
φορά.
● Χρησιμοποιείτε το γρύλο μόνο για την αλλαγή των τροχών με
σκασμένα ελαστικά και όχι για την
εποχική αλλαγή χειμερινών ή θερινών ελαστικών.
● Ο γρύλος δε χρειάζεται συντή‐ ρηση.
● Εάν το όχημα βρίσκεται σε μαλακό έδαφος, πρέπει να τοπο‐θετήσετε μια σανίδα (μέγ. πάχους 1 cm) κάτω από το γρύλο.● Βγάλτε τα βαριά αντικείμενα από το όχημα πριν το ανυψώσετε με
γρύλο.
● Δεν πρέπει να υπάρχουν άνθρω‐
ποι ή κατοικίδια μέσα στο όχημα
όταν το ανυψώνετε με το γρύλο.
● Ποτέ μην μπαίνετε κάτω από το όχημα όταν είναι ανυψωμένο με
γρύλο.
● Μη θέσετε το όχημα σε λειτουργία
όσο είναι ανυψωμένο με το
γρύλο.
● Καθαρίστε τα παξιμάδια των τροχών και το σπείρωμά τους με
ένα καθαρό πανί πριν τοποθετή‐
σετε τον τροχό.9 Προειδοποίηση
Μη γρασάρετε τα μπουλόνια και τα
παξιμάδια των τροχών και τις
τάπες.
1. Χαλύβδινες ζάντες με τάσι: Αφαι‐
ρέστε το τάσι.
Ζάντες ελαφρού κράματος:
Ανασηκώστε τις τάπες των μπου‐
λονιών τροχού με ένα κατσαβίδι
με επίπεδη μύτη και αφαιρέστε

330Φροντίδα οχήματοςτες. Για την προστασία του
χρώματος στη ζάντα και το τάσι,
τυλίξτε ένα κομμάτι ύφασμα γύρω
από τη μύτη του κατσαβιδιού.
2. Αναδιπλώστε το μπουλονόκλειδο και τοποθετήστε το φροντίζοντας
να εφαρμόσει σωστά και λασκά‐
ρετε κάθε μπουλόνι κατά μισή
περιστροφή.
Οι ζάντες μπορεί να προστατεύο‐
νται από ασφαλιζόμενα παξιμάδια τροχών. Για να λασκάρετε αυτά τα
συγκεκριμένα παξιμάδια, τοποθε‐
τήστε πρώτα τον προσαρμογέα
για τα ασφαλιζόμενα παξιμάδια
τροχών στην κεφαλή του παξιμα‐
διού πριν να τοποθετήσετε το
μπουλονόκλειδο. Ο αντάπτορας
βρίσκεται στο ντουλαπάκι του
συνοδηγού.
3. Βεβαιωθείτε ότι ο γρύλος έχει τοποθετηθεί σωστά κάτω από τις
αντίστοιχες υποδοχές στο όχημα.
Ορισμένες εκδόσεις διαθέτουν
επένδυση μαρσπιέ με καλυμμένα
τα σημεία υποδοχής του γρύλου: πρώτα τραβήξτε έξω το κάλυμμα
στο αντίστοιχο σημείο υποδοχής
του γρύλου.

Φροντίδα οχήματος3314. Ρυθμίστε το γρύλο στο απαραί‐τητο ύψος. Τοποθετήστε τον ακρι‐βώς κάτω από την υποδοχή
ανύψωσης έτσι, ώστε να μη
γλιστρήσει από τη θέση του.
Συνδέστε το μπουλονόκλειδο και,
με το γρύλο σωστά ευθυγραμμι‐
σμένο, περιστρέψτε το μπουλονό‐
κλειδο μέχρι ο τροχός να αναση‐
κωθεί εντελώς από το έδαφος.
5. Ξεβιδώστε τα μπουλόνια του τροχού.
6. Αντικαταστήστε τον τροχό. 7. Βιδώστε τα μπουλόνια του τροχού.
8. Κατεβάστε το όχημα και αφαιρέ‐ στε το γρύλο.
9. Τοποθετήστε το μπουλονόκλειδο,φροντίζοντας να εφαρμόσει
σωστά, και σφίξτε τα παξιμάδια
χιαστί. Η ροπή σύσφιξης είναι
140 Nm για όλα τα μοντέλα εκτός
από το GSi. Στα μοντέλα GSi η
ροπή σύσφιξης είναι 190 Nm
10. Ευθυγραμμίστε την οπή της βαλβίδας στο τάσι με τη βαλβίδατου ελαστικού πριν το τοποθετή‐σετε.
Τοποθετήστε τις τάπες των μπου‐ λονιών τροχού.
11. Τοποθετήστε το κάλυμμα του σημείου ανύψωσης του οχήματος.
12. Αποθηκεύστε και ασφαλίστε τον τροχό που αντικαταστάθηκε, τα
εργαλεία του οχήματος 3 314 και
τον προσαρμογέα για τα ασφαλι‐ ζόμενα παξιμάδια τροχών 3 80.
13. Ελέγξτε την πίεση στο καινούργιο ελαστικό που τοποθετήσατε και τη
ροπή σύσφιξης των παξιμαδιών
το συντομότερο δυνατόν.Αποθήκευση του κανονικού
τροχού που αντικαταστάθηκε στη
φωλεά του εφεδρικού τροχού
Στερεώστε τον τροχό κανονικών
διαστάσεων που έχει υποστεί ζημιά,
στραμμένο προς τα πάνω, με την
πεταλούδα στη φωλεά του εφεδρικού
τροχού, αφότου τοποθετήστε ένα
μπουλόνι προέκτασης στο βιδωτό
μπουλόνι. Το μπουλόνι προέκτασης
αποθηκεύεται μαζί με τα εργαλεία του
οχήματος 3 314. Για να στερεώσετε
τον τροχό:

332Φροντίδα οχήματος1. Προσαρμόστε το μπουλόνι προέ‐κτασης στο βιδωτό μπουλόνι.
2. Αποθηκεύστε τον τροχό που έχει υποστεί ζημιά, με την εξωτερική
του πλευρά προς τα πάνω, μέσα
στη φωλεά του εφεδρικού τροχού
και στερεώστε τον περιστρέφο‐
ντας την πεταλούδα δεξιά στο
μπουλόνι προέκτασης.9 Προειδοποίηση
Κατά την αποθήκευση του γρύλου,
τροχού ή άλλου εξοπλισμού στο
χώρο αποσκευών μπορεί να
προκληθεί τραυματισμός εάν δεν
στερεωθούν κατάλληλα. Σε περί‐
πτωση απότομου σταματήματος ή
σύγκρουσης, τα αντικείμενα που
δεν έχουν στερεωθεί μπορεί να
χτυπήσουν κάποιον επιβάτη.
Πρέπει να αποθηκεύετε τον τροχό,
το γρύλο και τα εργαλεία πάντοτε στην αρχική τους θέση φύλαξης
και να τα στερεώνετε σωστά.
Εφεδρικός τροχός με
κατευθυντικό ελαστικό
Τοποθετήστε τα ελαστικά μονής
κατεύθυνσης έτσι, ώστε να περιστρέ‐ φονται προς την κατεύθυνση οδήγη‐
σης. Η φορά κύλισης επισημαίνεται με
ένα σύμβολο (π.χ. ένα βέλος) στο
πλευρικό τοίχωμα του ελαστικού.
Για τα ελαστικά που τοποθετούνται
αντίθετα από τη φορά κύλισης
ισχύουν τα παρακάτω:
● Η οδηγική συμπεριφορά του οχήματος μπορεί να επηρεαστεί.
Αντικαταστήστε ή επισκευάστε το
προβληματικό ελαστικό το συντο‐ μότερο δυνατό και τοποθετήστε
αυτό αντί του εφεδρικού τροχού.
● Πρέπει να οδηγείτε πολύ προσε‐ κτικά όταν το οδόστρωμα είναι
βρεγμένο ή εάν έχει καλυφθεί με
χιόνι.Εκκίνηση με βοηθητικά
καλώδια
Μη χρησιμοποιείτε ταχυφορτιστή για
την εκκίνηση του οχήματος.
Για να θέσετε το όχημα σε λειτουργία
όταν η μπαταρία του οχήματος έχει
αποφορτιστεί, μπορείτε να χρησιμο‐
ποιήσετε καλώδια βοηθητικής εκκίνη‐
σης και την μπαταρία ενός δεύτερου
οχήματος.9 Προειδοποίηση
Κατά την εκκίνηση με βοηθητικά
καλώδια απαιτείται μεγάλη
προσοχή. Οποιαδήποτε απόκλιση από τις παρακάτω οδηγίες μπορεί
να οδηγήσει σε τραυματισμό ή
ζημιά λόγω έκρηξης της μπατα‐
ρίας, καθώς και σε βλάβη στο
ηλεκτρικό σύστημα και των δύο
οχημάτων.

Φροντίδα οχήματος3339Προειδοποίηση
Η μπαταρία δεν πρέπει να έρθει σε
επαφή με τα μάτια, το δέρμα και ταρούχα σας ή με βαμμένες επιφά‐
νειες. Τα υγρά περιέχουν θειικό
οξύ το οποίο μπορεί να προκαλέ‐
σει τραυματισμό και ζημιά σε περί‐
πτωση άμεσης επαφής.
● Η μπαταρία του οχήματος δεν πρέπει να εκτίθεται σε ακάλυπτες
φλόγες ή σπινθήρες.
● Η αποφορτισμένη μπαταρία του οχήματος μπορεί να έχει ήδη
παγώσει σε θερμοκρασία 0 °C.
Αφήστε την παγωμένη μπαταρία
να ξεπαγώσει πριν συνδέσετε τα
καλώδια βοηθητικής εκκίνησης.
● Φοράτε προστατευτικά γυαλιά και ρουχισμό προστασίας όταν
πραγματοποιείτε εργασίες στην
μπαταρία.
● Χρησιμοποιήστε βοηθητική μπαταρία ίδιας τάσης (12 Volt). Η
χωρητικότητά της (Ah) δεν
πρέπει να είναι πολύ μικρότερη
από τη χωρητικότητα της εκφορ‐ τισμένης μπαταρίας του οχήμα‐
τος.
● Χρησιμοποιήστε καλώδια βοηθη‐
τικής εκκίνησης με μονωμένους
ακροδέκτες, διατομής τουλάχι‐
στον 16 mm 2
(25 mm 2
για τους
πετρελαιοκινητήρες).
● Μην αποσυνδέετε την αποφορτι‐ σμένη μπαταρία του οχήματος
από το όχημα.
● Θέστε εκτός λειτουργίας όλους τους καταναλωτές που δεν χρειά‐
ζεστε.
● Μην σκύβετε πάνω από τη μπαταρία του οχήματος κατά την
εκκίνηση με βοηθητικά καλώδια.
● Οι ακροδέκτες των καλωδίων δεν
πρέπει να έρχονται σε επαφή
μεταξύ τους.
● Τα δύο οχήματα δεν πρέπει να ακουμπούν μεταξύ τους κατά τηνεκκίνηση με βοηθητικά καλώδια.
● Τραβήξτε το χειρόφρενο και επιλέξτε νεκρά - στο αυτόματο
κιβώτιο ταχυτήτων επιλέξτε P.
Ανοίξτε τα προστατευτικά καπάκια
των θετικών πόλων και στις δύο
μπαταρίες των οχημάτων.
Συνδέστε τα καλώδια με την εξής
σειρά:
1. Συνδέστε το κόκκινο καλώδιο στο θετικό πόλο της βοηθητικής
μπαταρίας.
2. Συνδέστε το άλλο άκρο του κόκκι‐
νου καλωδίου στο θετικό πόλο της αποφορτισμένης μπαταρίας.

334Φροντίδα οχήματος3. Συνδέστε το μαύρο καλώδιο στοναρνητικό πόλο της βοηθητικής
μπαταρίας.
4. Συνδέστε το άλλο άκρο του μαύρου καλωδίου σε ένα σημείο
γείωσης του οχήματός σας στον
χώρο του κινητήρα.
Διευθετήστε τα καλώδια έτσι, ώστε να μην παγιδευτούν σε περιστρεφόμενα
μέρη στο χώρο του κινητήρα.
Για να θέσετε τον κινητήρα σε λειτουρ‐
γία:
1. Θέστε σε λειτουργία τον κινητήρα του οχήματος που διαθέτει τη
βοηθητική μπαταρία.
2. Μετά από πέντε λεπτά, θέστε σε λειτουργία τον άλλο κινητήρα. Οι
προσπάθειες εκκίνησης του
οχήματος πρέπει να γίνονται ανά
λεπτό και δεν πρέπει να διαρκούν
περισσότερο από 15 δευτερόλε‐
πτα.
3. Αφήστε και τους δύο κινητήρες να
λειτουργήσουν στο ρελαντί επί
τρία λεπτά περίπου, με τα καλώ‐
δια συνδεδεμένα.4. Ενεργοποιήστε ορισμένους κατα‐ ναλωτές (π.χ. προβολείς, θερμαι‐
νόμενο πίσω παρμπρίζ) στο
όχημα που δέχεται τη βοήθεια
εκκίνησης.
5. Ακολουθήστε ακριβώς την αντί‐ στροφη διαδικασία όταν αφαιρείτε
τα καλώδια.Ρυμούλκηση
Ρυμούλκηση του οχήματος
Τυλίξτε ένα κομμάτι ύφασμα γύρω
από την άκρη ενός κατσαβιδιού με
επίπεδη μύτη, για να μην προκληθεί
ζημιά στη βαφή. Εισαγάγετε ένα
κατσαβίδι στην εγκοπή, στην ακμή
του καλύμματος. Αποσπάστε το
κάλυμμα, ανασηκώνοντάς το προσε‐
κτικά.
Ο κρίκος ρυμούλκησης αποθηκεύεται
μαζί με τα εργαλεία του οχήματος
3 314.
