FORSIKTIG!
Ikke prøv å heve bilen ved å bruke jekken
på andre steder enn det som er angitt i
instruksjonene for bruk av jekk for denne
bilen.
1.
Ta ut reservedekket, jekken og moment-
nøkkelen.
2. Hvis kjøretøyet er utstyrt med alumini-
umshjul der den midtre kapselen dekker
hjulboltene, bruker du momentnøkkelen
til å lirke kapselen forsiktig av før du hever
kjøretøyet.
3. Før du hever kjøretøyet, må du bruke mo-
mentnøkkelen til å løsne, men ikke fjerne,
hjulboltene på hjulet med flatt dekk. Vri
hjulboltene én runde mot klokkeretningen
mens hjulet fortsatt står på bakken.
4. Plasser jekken under løfteområdet som er
nærmest det flate dekket. Vri løfteskruen i
klokkeretningen slik at du fester jekken på
løfteområdet på kanten, med jekken midt-
stilt innenfor kuttene i kantkledningen.5. Hev kjøretøyet akkurat nok til å fjerne det
flate dekket.
ADVARSEL!
Hvis du hever bilen høyere enn nødvendig,
kan den bli mindre stabil. Den kan gli av
jekken og skade noen i nærheten. Bare hev
bilen tilstrekkelig til å fjerne dekket.
6. Fjern hjulboltene og dekket.

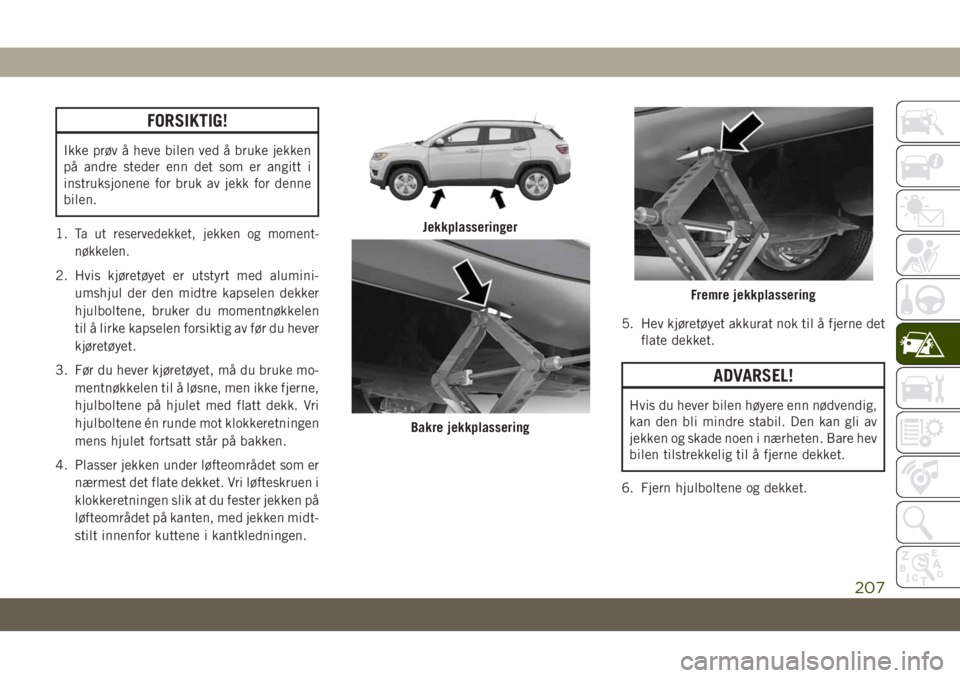

Jekkplasseringer
Bakre jekkplassering
Fremre jekkplassering
207

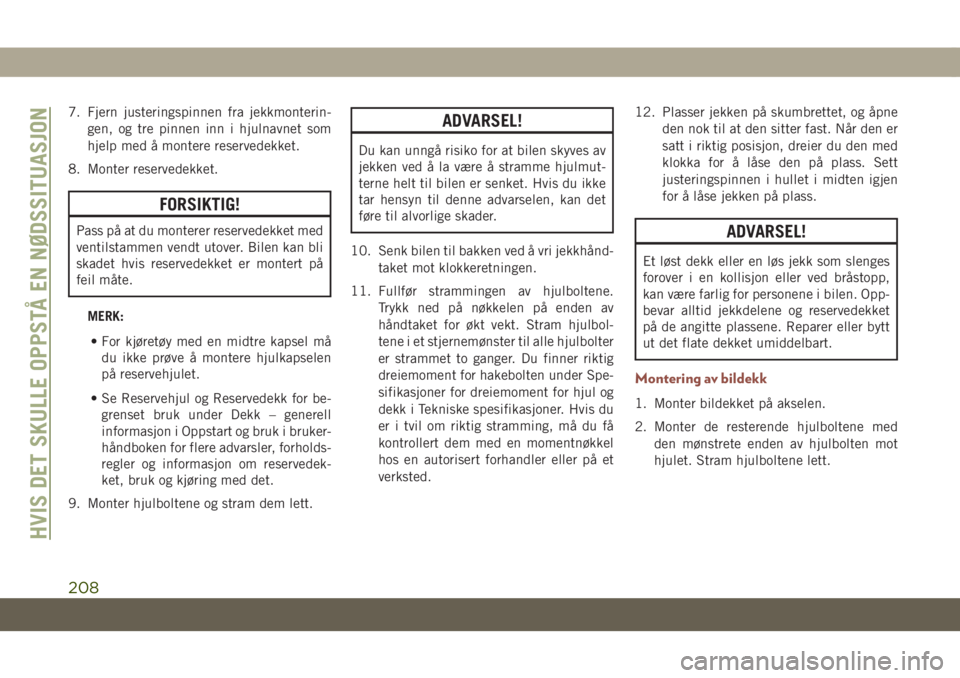

7. Fjern justeringspinnen fra jekkmonterin-
gen, og tre pinnen inn i hjulnavnet som
hjelp med å montere reservedekket.
8. Monter reservedekket.
FORSIKTIG!
Pass på at du monterer reservedekket med
ventilstammen vendt utover. Bilen kan bli
skadet hvis reservedekket er montert på
feil måte.
MERK:
• For kjøretøy med en midtre kapsel må
du ikke prøve å montere hjulkapselen
på reservehjulet.
• Se Reservehjul og Reservedekk for be-
grenset bruk under Dekk – generell
informasjon i Oppstart og bruk i bruker-
håndboken for flere advarsler, forholds-
regler og informasjon om reservedek-
ket, bruk og kjøring med det.
9. Monter hjulboltene og stram dem lett.
ADVARSEL!
Du kan unngå risiko for at bilen skyves av
jekken ved å la være å stramme hjulmut-
terne helt til bilen er senket. Hvis du ikke
tar hensyn til denne advarselen, kan det
føre til alvorlige skader.
10. Senk bilen til bakken ved å vri jekkhånd-
taket mot klokkeretningen.
11. Fullfør strammingen av hjulboltene.
Trykk ned på nøkkelen på enden av
håndtaket for økt vekt. Stram hjulbol-
tene i et stjernemønster til alle hjulbolter
er strammet to ganger. Du finner riktig
dreiemoment for hakebolten under Spe-
sifikasjoner for dreiemoment for hjul og
dekk i Tekniske spesifikasjoner. Hvis du
er i tvil om riktig stramming, må du få
kontrollert dem med en momentnøkkel
hos en autorisert forhandler eller på et
verksted.12. Plasser jekken på skumbrettet, og åpne
den nok til at den sitter fast. Når den er
satt i riktig posisjon, dreier du den med
klokka for å låse den på plass. Sett
justeringspinnen i hullet i midten igjen
for å låse jekken på plass.
ADVARSEL!
Et løst dekk eller en løs jekk som slenges
forover i en kollisjon eller ved bråstopp,
kan være farlig for personene i bilen. Opp-
bevar alltid jekkdelene og reservedekket
på de angitte plassene. Reparer eller bytt
ut det flate dekket umiddelbart.
Montering av bildekk
1. Monter bildekket på akselen.
2. Monter de resterende hjulboltene med
den mønstrete enden av hjulbolten mot
hjulet. Stram hjulboltene lett.
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
208

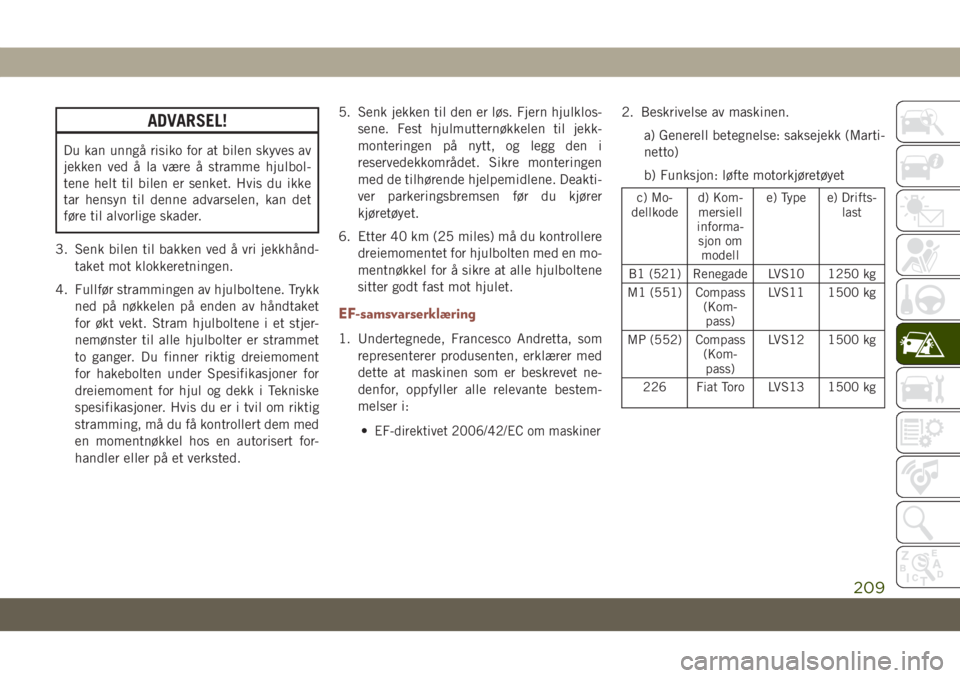

ADVARSEL!
Du kan unngå risiko for at bilen skyves av
jekken ved å la være å stramme hjulbol-
tene helt til bilen er senket. Hvis du ikke
tar hensyn til denne advarselen, kan det
føre til alvorlige skader.
3. Senk bilen til bakken ved å vri jekkhånd-
taket mot klokkeretningen.
4. Fullfør strammingen av hjulboltene. Trykk
ned på nøkkelen på enden av håndtaket
for økt vekt. Stram hjulboltene i et stjer-
nemønster til alle hjulbolter er strammet
to ganger. Du finner riktig dreiemoment
for hakebolten under Spesifikasjoner for
dreiemoment for hjul og dekk i Tekniske
spesifikasjoner. Hvis du er i tvil om riktig
stramming, må du få kontrollert dem med
en momentnøkkel hos en autorisert for-
handler eller på et verksted.5. Senk jekken til den er løs. Fjern hjulklos-
sene. Fest hjulmutternøkkelen til jekk-
monteringen på nytt, og legg den i
reservedekkområdet. Sikre monteringen
med de tilhørende hjelpemidlene. Deakti-
ver parkeringsbremsen før du kjører
kjøretøyet.
6. Etter 40 km (25 miles) må du kontrollere
dreiemomentet for hjulbolten med en mo-
mentnøkkel for å sikre at alle hjulboltene
sitter godt fast mot hjulet.
EF-samsvarserklæring
1. Undertegnede, Francesco Andretta, som
representerer produsenten, erklærer med
dette at maskinen som er beskrevet ne-
denfor, oppfyller alle relevante bestem-
melser i:
•
EF-direktivet 2006/42/EC om maskiner
2. Beskrivelse av maskinen.
a) Generell betegnelse: saksejekk (Marti-
netto)
b) Funksjon: løfte motorkjøretøyet
c) Mo-
dellkoded) Kom-
mersiell
informa-
sjon om
modelle) Type e) Drifts-
last
B1 (521) Renegade LVS10 1250 kg
M1 (551) Compass
(Kom-
pass)LVS11 1500 kg
MP (552) Compass
(Kom-
pass)LVS12 1500 kg
226 Fiat Toro LVS13 1500 kg
209

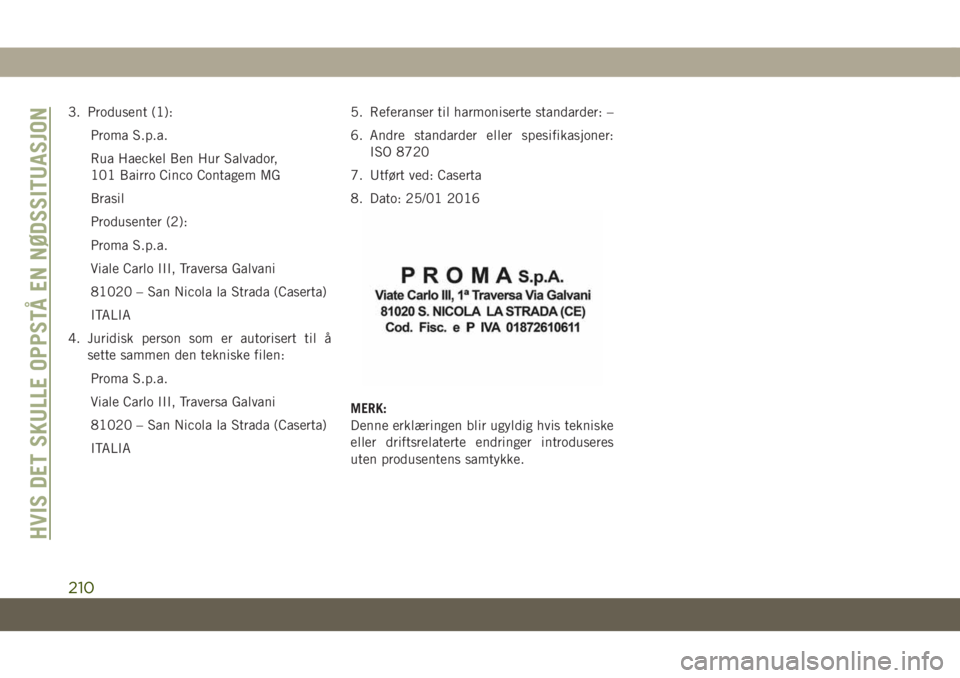

3. Produsent (1):
Proma S.p.a.
Rua Haeckel Ben Hur Salvador,
101 Bairro Cinco Contagem MG
Brasil
Produsenter (2):
Proma S.p.a.
Viale Carlo III, Traversa Galvani
81020 – San Nicola la Strada (Caserta)
ITALIA
4. Juridisk person som er autorisert til å
sette sammen den tekniske filen:
Proma S.p.a.
Viale Carlo III, Traversa Galvani
81020 – San Nicola la Strada (Caserta)
ITALIA5. Referanser til harmoniserte standarder: –
6. Andre standarder eller spesifikasjoner:
ISO 8720
7. Utført ved: Caserta
8. Dato: 25/01 2016
MERK:
Denne erklæringen blir ugyldig hvis tekniske
eller driftsrelaterte endringer introduseres
uten produsentens samtykke.
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
210

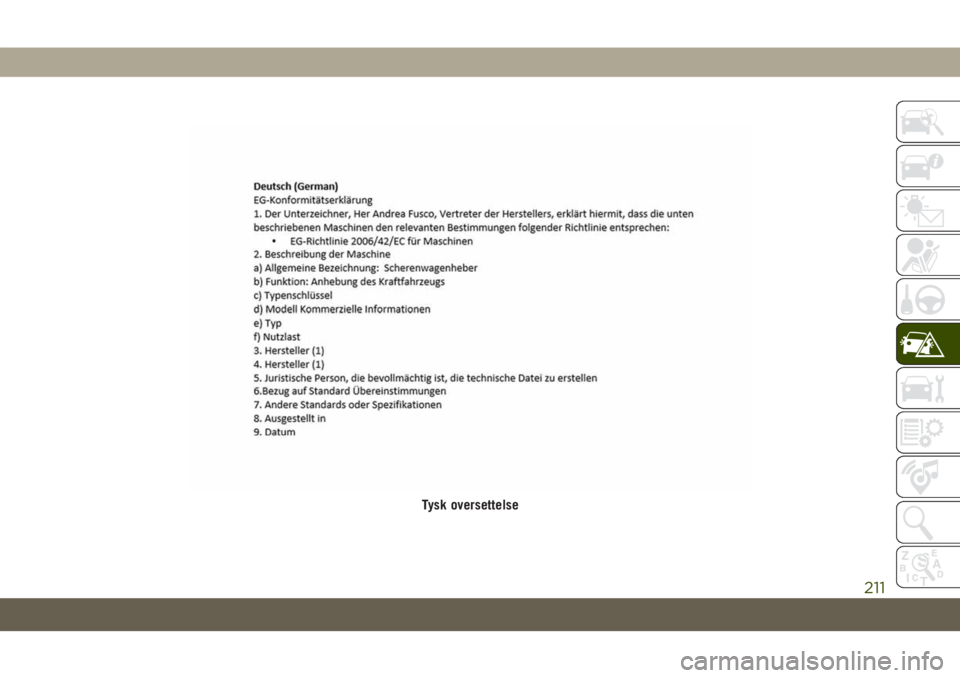

Tysk oversettelse
211

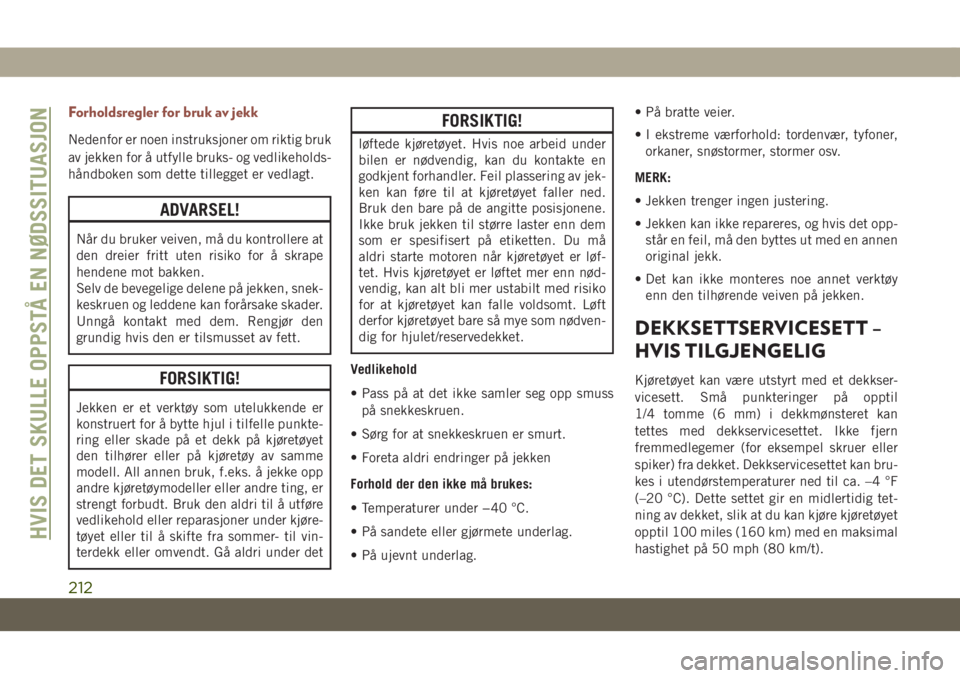

Forholdsregler for bruk av jekk
Nedenfor er noen instruksjoner om riktig bruk
av jekken for å utfylle bruks- og vedlikeholds-
håndboken som dette tillegget er vedlagt.
ADVARSEL!
Når du bruker veiven, må du kontrollere at
den dreier fritt uten risiko for å skrape
hendene mot bakken.
Selv de bevegelige delene på jekken, snek-
keskruen og leddene kan forårsake skader.
Unngå kontakt med dem. Rengjør den
grundig hvis den er tilsmusset av fett.
FORSIKTIG!
Jekken er et verktøy som utelukkende er
konstruert for å bytte hjul i tilfelle punkte-
ring eller skade på et dekk på kjøretøyet
den tilhører eller på kjøretøy av samme
modell. All annen bruk, f.eks. å jekke opp
andre kjøretøymodeller eller andre ting, er
strengt forbudt. Bruk den aldri til å utføre
vedlikehold eller reparasjoner under kjøre-
tøyet eller til å skifte fra sommer- til vin-
terdekk eller omvendt. Gå aldri under det
FORSIKTIG!
løftede kjøretøyet. Hvis noe arbeid under
bilen er nødvendig, kan du kontakte en
godkjent forhandler. Feil plassering av jek-
ken kan føre til at kjøretøyet faller ned.
Bruk den bare på de angitte posisjonene.
Ikke bruk jekken til større laster enn dem
som er spesifisert på etiketten. Du må
aldri starte motoren når kjøretøyet er løf-
tet. Hvis kjøretøyet er løftet mer enn nød-
vendig, kan alt bli mer ustabilt med risiko
for at kjøretøyet kan falle voldsomt. Løft
derfor kjøretøyet bare så mye som nødven-
dig for hjulet/reservedekket.
Vedlikehold
• Pass på at det ikke samler seg opp smuss
på snekkeskruen.
• Sørg for at snekkeskruen er smurt.
• Foreta aldri endringer på jekken
Forhold der den ikke må brukes:
• Temperaturer under −40 °C.
• På sandete eller gjørmete underlag.
• På ujevnt underlag.• På bratte veier.
• I ekstreme værforhold: tordenvær, tyfoner,
orkaner, snøstormer, stormer osv.
MERK:
• Jekken trenger ingen justering.
• Jekken kan ikke repareres, og hvis det opp-
står en feil, må den byttes ut med en annen
original jekk.
• Det kan ikke monteres noe annet verktøy
enn den tilhørende veiven på jekken.
DEKKSETTSERVICESETT –
HVIS TILGJENGELIG
Kjøretøyet kan være utstyrt med et dekkser-
vicesett. Små punkteringer på opptil
1/4 tomme (6 mm) i dekkmønsteret kan
tettes med dekkservicesettet. Ikke fjern
fremmedlegemer (for eksempel skruer eller
spiker) fra dekket. Dekkservicesettet kan bru-
kes i utendørstemperaturer ned til ca. –4 °F
(–20 °C). Dette settet gir en midlertidig tet-
ning av dekket, slik at du kan kjøre kjøretøyet
opptil 100 miles (160 km) med en maksimal
hastighet på 50 mph (80 km/t).
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
212

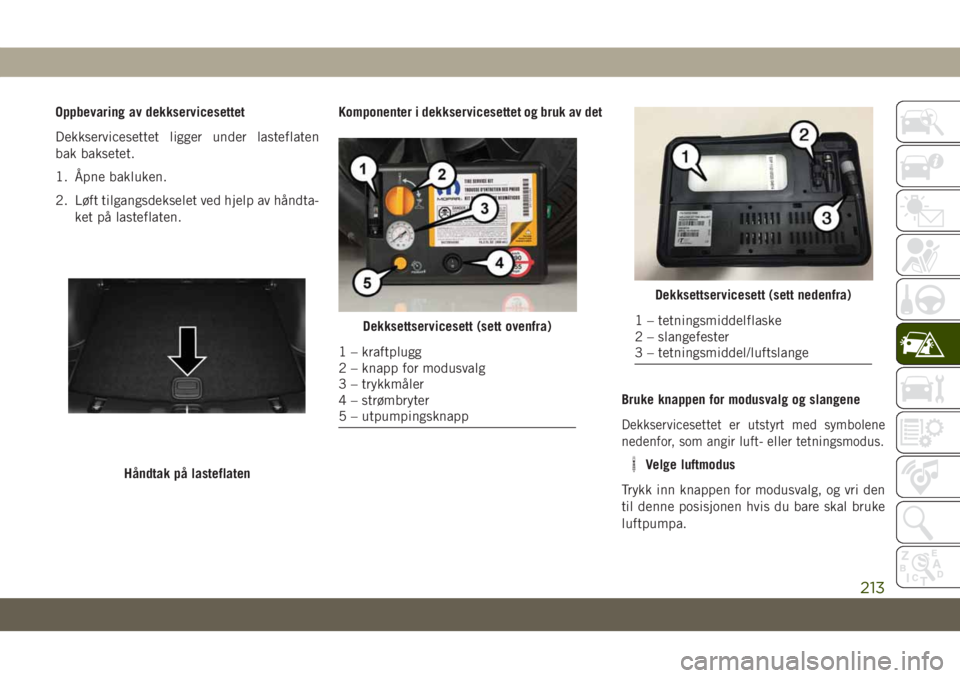

Oppbevaring av dekkservicesettet
Dekkservicesettet ligger under lasteflaten
bak baksetet.
1. Åpne bakluken.
2. Løft tilgangsdekselet ved hjelp av håndta-
ket på lasteflaten.Komponenter i dekkservicesettet og bruk av det
Bruke knappen for modusvalg og slangene
Dekkservicesettet er utstyrt med symbolene
nedenfor, som angir luft- eller tetningsmodus.
Velge luftmodus
Trykk inn knappen for modusvalg, og vri den
til denne posisjonen hvis du bare skal bruke
luftpumpa.Håndtak på lasteflaten
Dekksettservicesett (sett ovenfra)
1 – kraftplugg
2 – knapp for modusvalg
3 – trykkmåler
4 – strømbryter
5 – utpumpingsknapp
Dekksettservicesett (sett nedenfra)
1 – tetningsmiddelflaske
2 – slangefester
3 – tetningsmiddel/luftslange
213

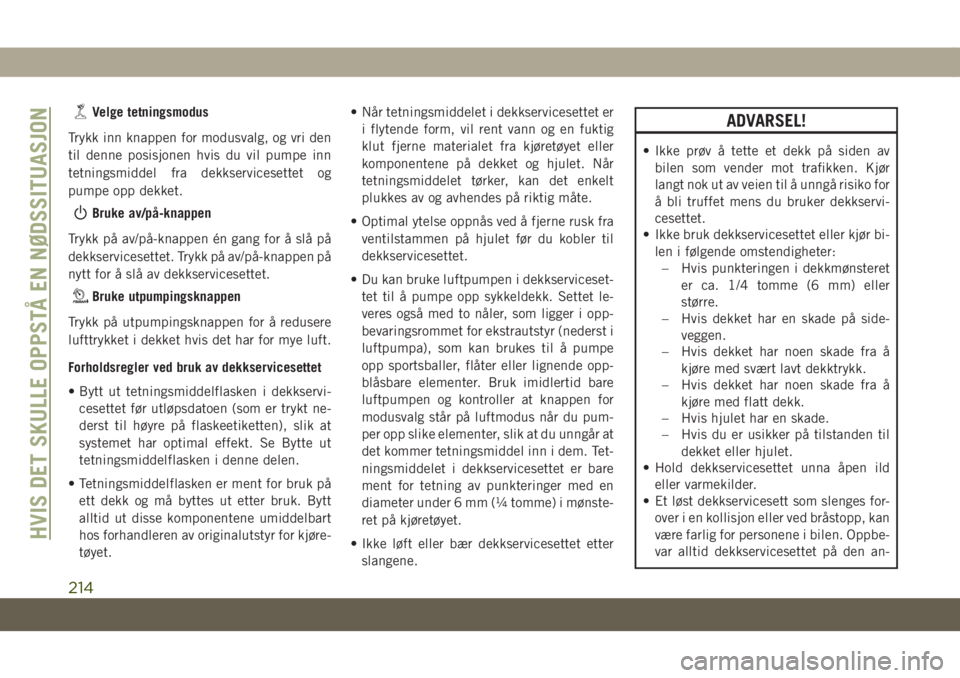

Velge tetningsmodus
Trykk inn knappen for modusvalg, og vri den
til denne posisjonen hvis du vil pumpe inn
tetningsmiddel fra dekkservicesettet og
pumpe opp dekket.
Bruke av/på-knappen
Trykk på av/på-knappen én gang for å slå på
dekkservicesettet. Trykk på av/på-knappen på
nytt for å slå av dekkservicesettet.
Bruke utpumpingsknappen
Trykk på utpumpingsknappen for å redusere
lufttrykket i dekket hvis det har for mye luft.
Forholdsregler ved bruk av dekkservicesettet
• Bytt ut tetningsmiddelflasken i dekkservi-
cesettet før utløpsdatoen (som er trykt ne-
derst til høyre på flaskeetiketten), slik at
systemet har optimal effekt. Se Bytte ut
tetningsmiddelflasken i denne delen.
• Tetningsmiddelflasken er ment for bruk på
ett dekk og må byttes ut etter bruk. Bytt
alltid ut disse komponentene umiddelbart
hos forhandleren av originalutstyr for kjøre-
tøyet.• Når tetningsmiddelet i dekkservicesettet er
i flytende form, vil rent vann og en fuktig
klut fjerne materialet fra kjøretøyet eller
komponentene på dekket og hjulet. Når
tetningsmiddelet tørker, kan det enkelt
plukkes av og avhendes på riktig måte.
• Optimal ytelse oppnås ved å fjerne rusk fra
ventilstammen på hjulet før du kobler til
dekkservicesettet.
• Du kan bruke luftpumpen i dekkserviceset-
tet til å pumpe opp sykkeldekk. Settet le-
veres også med to nåler, som ligger i opp-
bevaringsrommet for ekstrautstyr (nederst i
luftpumpa), som kan brukes til å pumpe
opp sportsballer, flåter eller lignende opp-
blåsbare elementer. Bruk imidlertid bare
luftpumpen og kontroller at knappen for
modusvalg står på luftmodus når du pum-
per opp slike elementer, slik at du unngår at
det kommer tetningsmiddel inn i dem. Tet-
ningsmiddelet i dekkservicesettet er bare
ment for tetning av punkteringer med en
diameter under 6 mm (¼ tomme) i mønste-
ret på kjøretøyet.
• Ikke løft eller bær dekkservicesettet etter
slangene.
ADVARSEL!
• Ikke prøv å tette et dekk på siden av
bilen som vender mot trafikken. Kjør
langt nok ut av veien til å unngå risiko for
å bli truffet mens du bruker dekkservi-
cesettet.
• Ikke bruk dekkservicesettet eller kjør bi-
len i følgende omstendigheter:
– Hvis punkteringen i dekkmønsteret
er ca. 1/4 tomme (6 mm) eller
større.
– Hvis dekket har en skade på side-
veggen.
– Hvis dekket har noen skade fra å
kjøre med svært lavt dekktrykk.
– Hvis dekket har noen skade fra å
kjøre med flatt dekk.
– Hvis hjulet har en skade.
– Hvis du er usikker på tilstanden til
dekket eller hjulet.
• Hold dekkservicesettet unna åpen ild
eller varmekilder.
• Et løst dekkservicesett som slenges for-
over i en kollisjon eller ved bråstopp, kan
være farlig for personene i bilen. Oppbe-
var alltid dekkservicesettet på den an-
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
214
