2019 Hyundai Ioniq Electric Betriebsanleitung

7-48
Wartung
SicherungsbezeichnungSicherungswertSicherungswertGeschützter Stromkreis
Modul 2MODULE210AMotorraum-Sicherungskasten, drahtloses Ladegerät, SBW (Shift-by-Wire)-Schalter, BCM,
USB-Ladesteckverbinder, Smartkey-Steuermodul, Audiosystem, A/V- und
Navigationshaupteinheit, elektrisch verstellbarer Außenspiegel, AMP
Startknopf 337,5ASmartkey-Steuermodul
Speicher 1MEMORY110AKombiinstrument, Fahrer-IMS-Modul, BCM, Klimaanlagen-Steuermodul,
Autolicht- und Fotosensor, Fahrertürmodul, Beifahrertürmodul,
ICM-Relaiskasten (Ein-/Ausklapprelais Außenspiegel)
MultimediaMULTI
MEDIA10AAudiosystem, A/V- und Navigationshaupteinheit
Zündung 3 310ACCM-Einheit
Zündung 3 110AICM-Relaiskasten
Elektrische
Servolenkung 117,5AEPS-Einheit
Heckklappe10AHeckklappenrelais, Hauptbatterieladeschalter,
Ver-/Entriegelungsstellantrieb für Schnellladegerät-Steckerklappe (außer Europa),
Ver-/Entriegelungsstellantrieb für Ladegerät-Steckerklappe (Europa)
Startknopf 1115ASmartkey-Steuermodul
Modul 7MODULE77,5AVordersitzheizungs-Steuermodul, Vordersitz-Belüftungssteuermodul, Rücksitzheizungsmodul
Lenkradheizung15ABCM
Schiebedach20ASchiebedachmotor
Sicherungskasten im Fahrzeuginnenraum

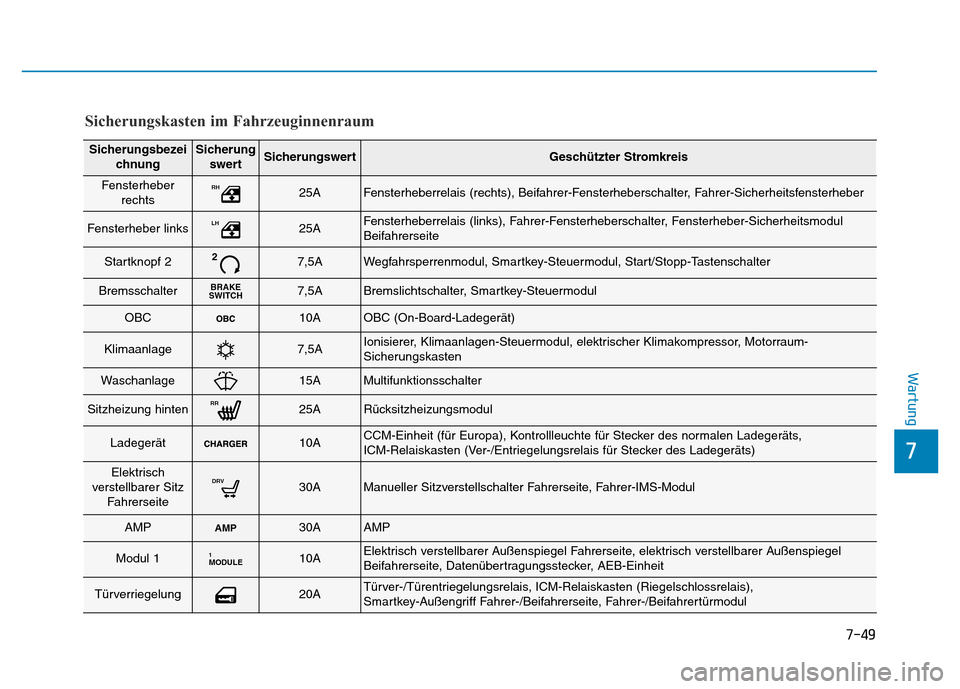

7-49
7
Wartung
SicherungsbezeichnungSicherungswertSicherungswertGeschützter Stromkreis
Fensterheber rechtsRH25AFensterheberrelais (rechts), Beifahrer-Fensterheberschalter, Fahrer-Sicherheitsfensterheber
Fensterheber linksLH25AFensterheberrelais (links), Fahrer-Fensterheberschalter, Fensterheber-Sicherheitsmodul
Beifahrerseite
Startknopf 227,5AWegfahrsperrenmodul, Smartkey-Steuermodul, Start/Stopp-Tastenschalter
BremsschalterBRAKE
SWITCH7,5ABremslichtschalter, Smartkey-Steuermodul
OBC10AOBC (On-Board-Ladegerät)
Klimaanlage7,5AIonisierer, Klimaanlagen-Steuermodul, elektrischer Klimakompressor, Motorraum-
Sicherungskasten
Waschanlage15AMultifunktionsschalter
Sitzheizung hintenRR25ARücksitzheizungsmodul
Ladegerät10ACCM-Einheit (für Europa), Kontrollleuchte für Stecker des normalen Ladegeräts,
ICM-Relaiskasten (Ver-/Entriegelungsrelais für Stecker des Ladegeräts)
Elektrisch
verstellbarer Sitz FahrerseiteDRV30AManueller Sitzverstellschalter Fahrerseite, Fahrer-IMS-Modul
AMPAMP30AAMP
Modul 1MODULE110AElektrisch verstellbarer Außenspiegel Fahrerseite, elektrisch verstellbarer Außenspiegel
Beifahrerseite, Datenübertragungsstecker, AEB-Einheit
Türverriegelung20ATürver-/Türentriegelungsrelais, ICM-Relaiskasten (Riegelschlossrelais),
Smartkey-Außengriff Fahrer-/Beifahrerseite, Fahrer-/Beifahrertürmodul
Sicherungskasten im Fahrzeuginnenraum

7-50
Wartung
SicherungsbezeichnungSicherungswertSicherungswertGeschützter Stromkreis
Wischer vorne 2FRT210AWischermotor, PCB-Block (Wischerrelais vorne (langsam))
Modul 6MODULE67,5ABCM, Smartkey-Steuermodul
Sitzheizung vorneFRT25AVordersitzheizungs-Steuermodul, Vordersitz-Belüftungssteuermodul
Spiegelheizung10AElektrisch verstellbarer Außenspiegel Fahrerseite, elektrisch verstellbarer Außenspiegel
Beifahrerseite, Klimaanlagen-Steuermodul
Heckscheibenheiz ung25AHeckscheibenheizung (+) (oben)
Wischer vorne 1FRT130AWischermotor, PCB-Block (Wischerrelais vorne (langsam))
Sicherungskasten im Fahrzeuginnenraum

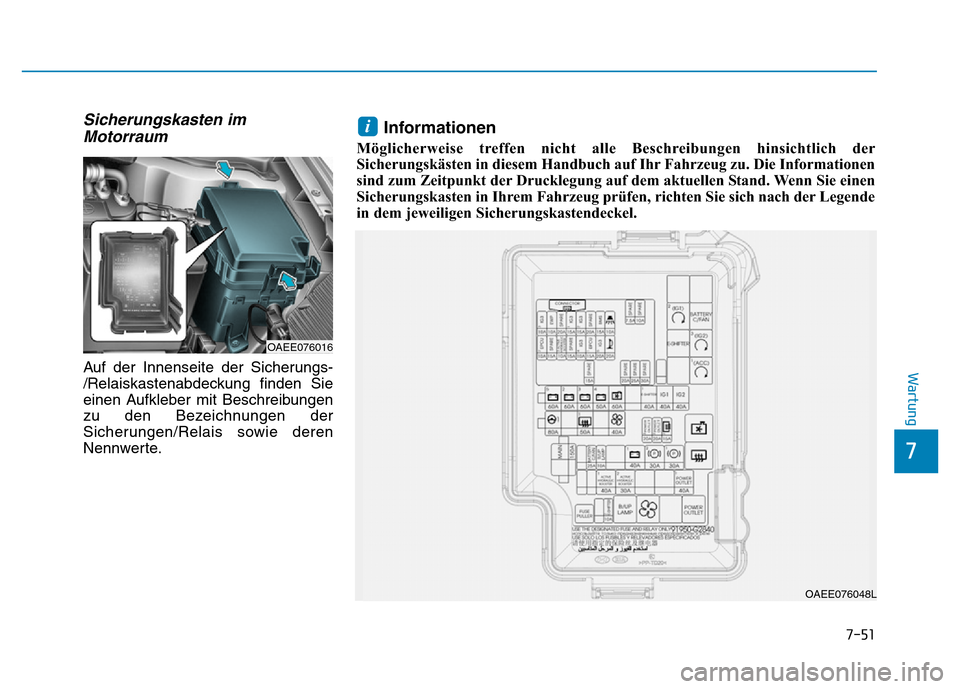

7-51
7
Wartung
Sicherungskasten imMotorraum
Auf der Innenseite der Sicherungs-
/Relaiskastenabdeckung finden Sie
einen Aufkleber mit Beschreibungen
zu den Bezeichnungen der
Sicherungen/Relais sowie deren
Nennwerte.
Informationen
Möglicherweise treffen nicht alle Beschreibungen hinsichtlich der
Sicherungskästen in diesem Handbuch auf Ihr Fahrzeug zu. Die Informationen
sind zum Zeitpunkt der Drucklegung auf dem aktuellen Stand. Wenn Sie einen
Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende
in dem jeweiligen Sicherungskastendeckel.
i
OAEE076016
OAEE076048L

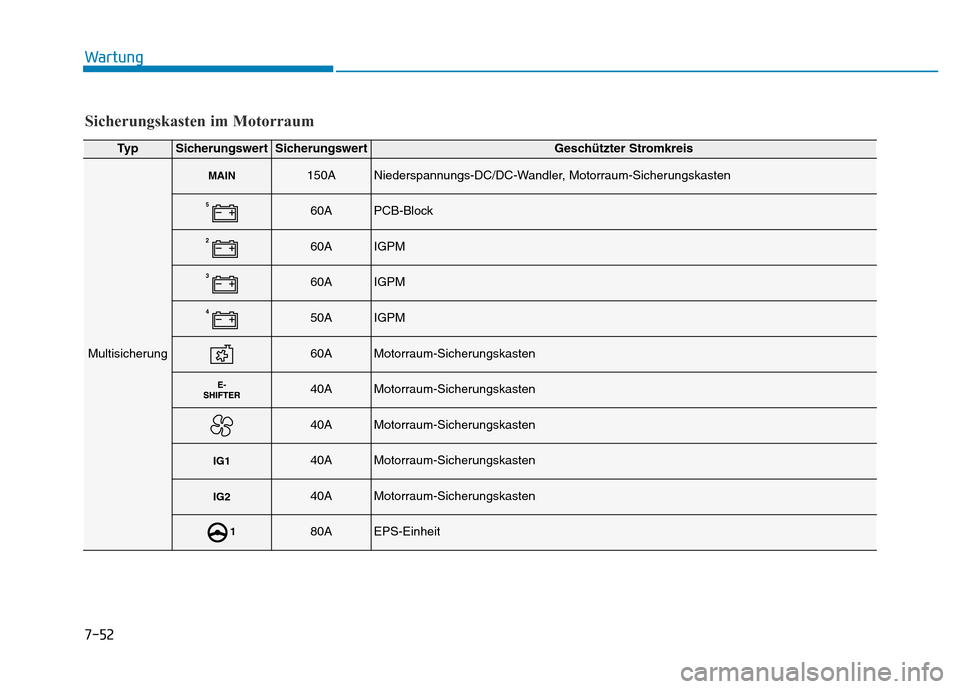

7-52
Wartung
Sicherungskasten im Motorraum
Ty pSicherungswertSicherungswertGeschützter Stromkreis
Multisicherung
MAIN150ANiederspannungs-DC/DC-Wandler, Motorraum-Sicherungskasten
560APCB-Block
260AIGPM
360AIGPM
450AIGPM
60AMotorraum-Sicherungskasten
40AMotorraum-Sicherungskasten
40AMotorraum-Sicherungskasten
IG140AMotorraum-Sicherungskasten
IG240AMotorraum-Sicherungskasten
180AEPS-Einheit

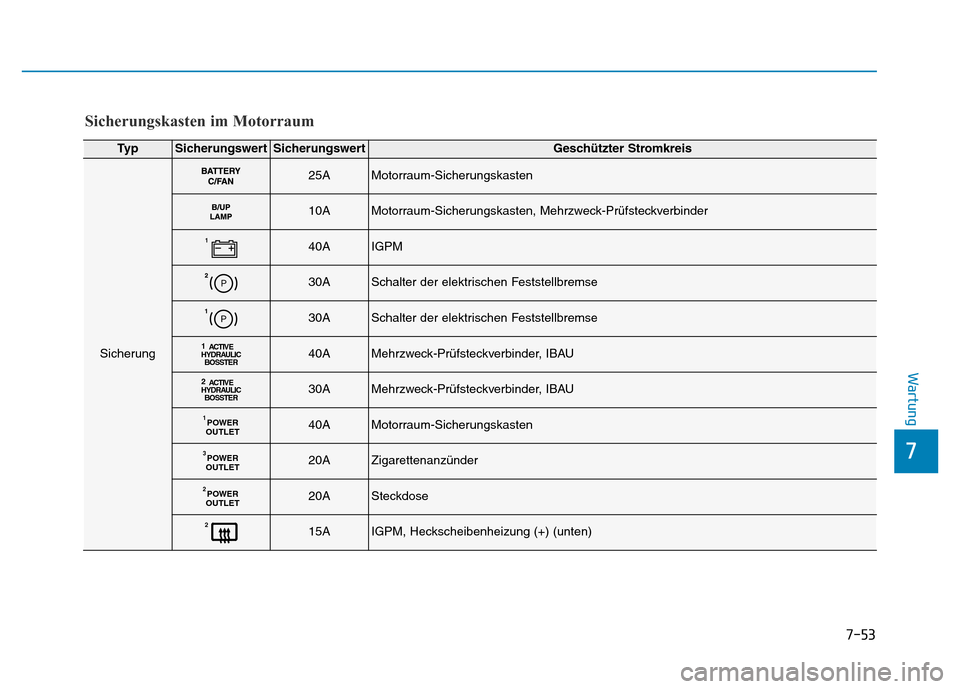

7-53
7
Wartung
Ty pSicherungswertSicherungswertGeschützter Stromkreis
Sicherung
25AMotorraum-Sicherungskasten
10AMotorraum-Sicherungskasten, Mehrzweck-Prüfsteckverbinder
140AIGPM
30ASchalter der elektrischen Feststellbremse
30ASchalter der elektrischen Feststellbremse
1ACTIVE
HYDRAULIC BOSSTER40AMehrzweck-Prüfsteckverbinder, IBAU
2 ACTIVE
HYDRAULIC BOSSTER30AMehrzweck-Prüfsteckverbinder, IBAU
POWER
OUTLET140AMotorraum-Sicherungskasten
POWER
OUTLET320AZigarettenanzünder
POWER
OUTLET220ASteckdose
215AIGPM, Heckscheibenheizung (+) (unten)
Sicherungskasten im Motorraum

7-54
Wartung
Sicherungskasten im Motorraum
Ty pSicherungswertSicherungswertGeschützter Stromkreis
Sicherung
10ASCU, SBW-Schalter, Mittelkonsolenschalter
10AMotorraum-Sicherungskasten, elektrischer Klimakompressor
10AElektrische Kühlmittelpumpe (EV)
15AICM-Relaiskasten
15AAktive Luftklappe, Motorraum-Sicherungskasten
15ABMS-Steuermodul
10ADiebstahlalarmsirenenrelais
10AEPCU
10AMehrzweck-Prüfsteckverbinder, IBAU
10AEPCU, OBC, VPD-Relais, BMS-Steuermodul

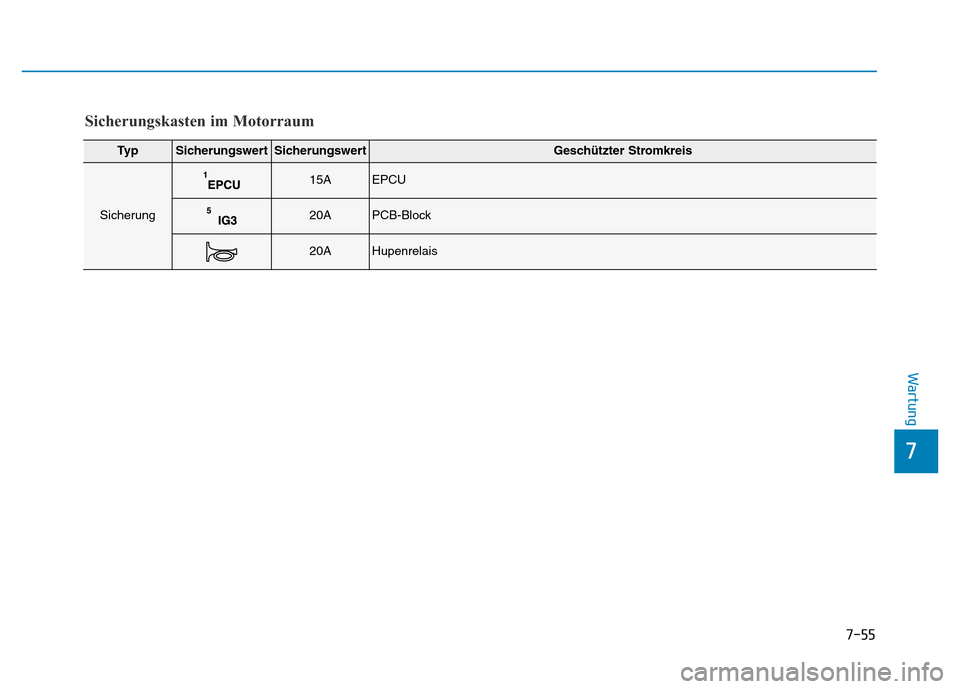

7-55
7
Wartung
Sicherungskasten im Motorraum
Ty pSicherungswertSicherungswertGeschützter Stromkreis
Sicherung
15AEPCU
20APCB-Block
20AHupenrelais
